高压开关柜改造安装施工方案
高压柜安装工程施工设计方案

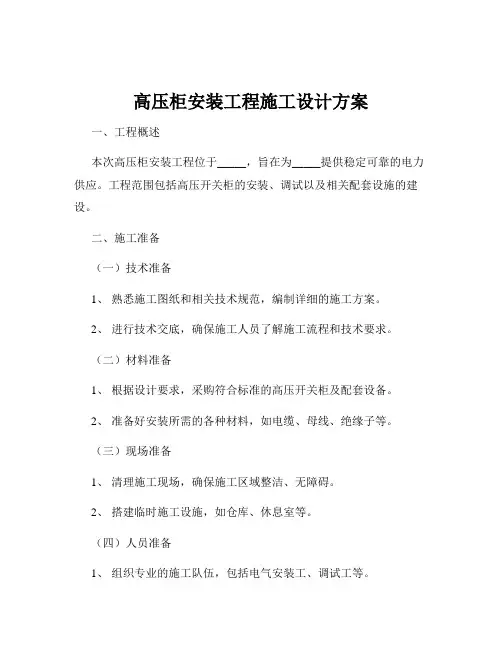

高压柜安装工程施工设计方案一、工程概述本次高压柜安装工程位于_____，旨在为_____提供稳定可靠的电力供应。
工程范围包括高压开关柜的安装、调试以及相关配套设施的建设。
二、施工准备（一）技术准备1、熟悉施工图纸和相关技术规范，编制详细的施工方案。
2、进行技术交底，确保施工人员了解施工流程和技术要求。
（二）材料准备1、根据设计要求，采购符合标准的高压开关柜及配套设备。
2、准备好安装所需的各种材料，如电缆、母线、绝缘子等。
（三）现场准备1、清理施工现场，确保施工区域整洁、无障碍。
2、搭建临时施工设施，如仓库、休息室等。
（四）人员准备1、组织专业的施工队伍，包括电气安装工、调试工等。
2、施工人员需具备相应的资质和经验，并进行安全教育培训。
三、高压柜安装流程（一）基础槽钢安装1、根据设计要求，确定基础槽钢的位置和标高。
2、安装基础槽钢，确保其水平度和垂直度符合要求。
（二）高压柜搬运与就位1、使用吊车或叉车将高压柜搬运至安装位置附近。
2、采用人力或机械牵引的方式，将高压柜精确就位。
（三）柜体调整与固定1、调整高压柜的位置和水平度，使其符合安装标准。
2、使用螺栓将柜体固定在基础槽钢上。
（四）母线连接1、按照设计要求，选择合适规格的母线进行连接。
2、确保母线连接紧固，接触面良好。
（五）二次回路接线1、依据二次原理图，进行二次回路的接线工作。
2、接线应整齐、美观，标识清晰。
（六）接地装置安装1、将高压柜的外壳及基础槽钢与接地网可靠连接。
2、接地电阻应符合设计要求。
四、质量控制措施（一）材料检验1、对采购的高压开关柜及配套设备进行严格的质量检验。
2、检查设备的外观、型号、规格、技术参数等是否符合要求。
（二）施工过程检验1、在每个施工环节完成后，进行质量检验。
2、重点检查柜体安装的垂直度、水平度，母线连接的紧固性，二次回路接线的正确性等。
（三）试验与调试1、完成高压柜安装后，进行电气试验和调试。
2、包括绝缘电阻测试、耐压试验、继电保护校验等。
高压开关柜改造安装施工及方案
高压开关柜改造安装施工及方案

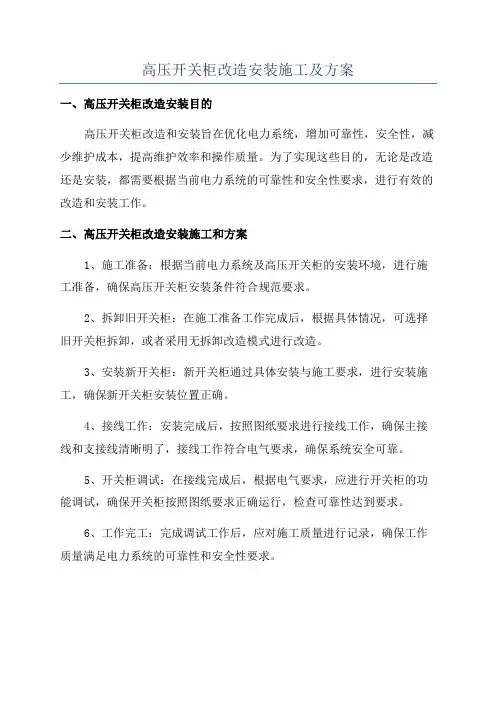

一、高压开关柜改造安装目的
高压开关柜改造和安装旨在优化电力系统，增加可靠性，安全性，减少维护成本，提高维护效率和操作质量。
为了实现这些目的，无论是改造还是安装，都需要根据当前电力系统的可靠性和安全性要求，进行有效的改造和安装工作。
二、高压开关柜改造安装施工和方案
1、施工准备：根据当前电力系统及高压开关柜的安装环境，进行施工准备，确保高压开关柜安装条件符合规范要求。
2、拆卸旧开关柜：在施工准备工作完成后，根据具体情况，可选择旧开关柜拆卸，或者采用无拆卸改造模式进行改造。
3、安装新开关柜：新开关柜通过具体安装与施工要求，进行安装施工，确保新开关柜安装位置正确。
4、接线工作：安装完成后，按照图纸要求进行接线工作，确保主接线和支接线清晰明了，接线工作符合电气要求，确保系统安全可靠。
5、开关柜调试：在接线完成后，根据电气要求，应进行开关柜的功能调试，确保开关柜按照图纸要求正确运行，检查可靠性达到要求。
6、工作完工：完成调试工作后，应对施工质量进行记录，确保工作质量满足电力系统的可靠性和安全性要求。
高低压变配电安装工程施工施工方案(含安装方案验收方案)【2024版】
可编辑修改精选全文完整版高低压变配电安装工程施工施工方案（含安装方案验收方案）目录2.1.施工流向和施工顺序 (2)2.2.施工阶段划分 (2)2.3.施工方法和施工机械选择 (2)2.3.1、高压开关柜安装 (2)2.3.2、电力变压器安装 (4)2.3.3、低压配电柜、电箱安装 (5)2.3.4、电缆桥架安装 (7)2.3.5、电力电缆施工 (8)2.3.6、系统保护调试 (11)2.4.安全生产和文明施工设计 (12)2.5.安全技术组织措施 (15)2.6.重要施工方案和特殊施工工序的安全过程控制 (16)2.7.文明施工的目标、组织机构和实施方案 (18)2.8.文明施工实施方案 (19)2.9.文明施工考核、管理办法 (20)2.10.节能措施和办法 (20)2.1.施工流向和施工顺序本工程遵循“先地下，后地上”的原则组织施工，拟先进行基础工程施工，同时进行电气设备安装。
基础施工完毕后进行附属工程施工，包括电缆桥架、线管、开关、照明等的施工。
为加快工程进度，在满足施工合理程序的前提下，尽量利用一切工作面，实行平面流水立体交叉作业，使各项工作有序地交叉穿插进行。
2.2.施工阶段划分第一阶段：施工准备、临时设施本阶段主要包括图纸会审，技术交底，施工方案审核及材料计划上报，临时设施施工，临水临电安排，施工人员及机械设备动员进场。
第二阶段：放线测量本阶段主要包括设备等安装工序必须的放线测量工作，确保之后安装位置正确。
第三阶段：安装施工阶段本阶段包括室内外桥架线管施工、设备安装工程施工、电缆敷设等工作，重点协调各专业之间交叉作业。
第四阶段：设备调试、系统调试本阶段主要进行设备单体调试、系统调试、整体联动调试等工作，为投运作好必须的保证措施。
第五阶段：收尾消缺、竣工验收本阶段主要进行整体消缺，为系统投运作准备。
第六阶段：整体投运、移交2.3.施工方法和施工机械选择本工程涉及专业工种多而全，包含了高、低压开关柜、变压器、高、低压电缆、配电箱、开关、设备安装调试、照明、电缆桥架线管、集抄系统等工作。
高压开关柜改造安装施工方案

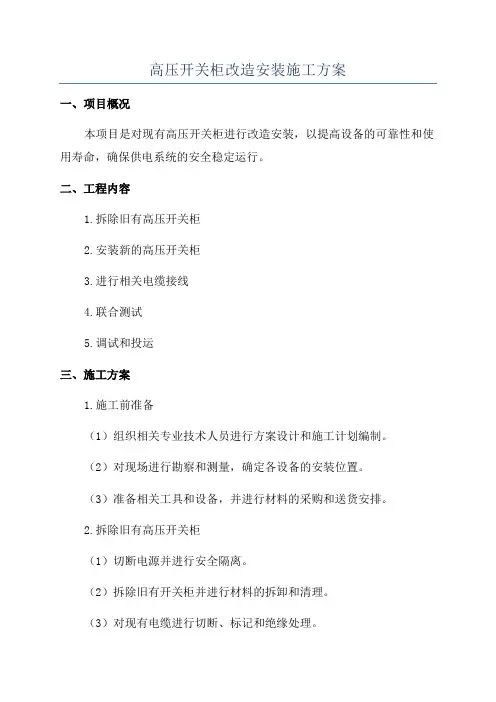

高压开关柜改造安装施工方案一、项目概况本项目是对现有高压开关柜进行改造安装，以提高设备的可靠性和使用寿命，确保供电系统的安全稳定运行。
二、工程内容1.拆除旧有高压开关柜2.安装新的高压开关柜3.进行相关电缆接线4.联合测试5.调试和投运三、施工方案1.施工前准备（1）组织相关专业技术人员进行方案设计和施工计划编制。
（2）对现场进行勘察和测量，确定各设备的安装位置。
（3）准备相关工具和设备，并进行材料的采购和送货安排。
2.拆除旧有高压开关柜（1）切断电源并进行安全隔离。
（2）拆除旧有开关柜并进行材料的拆卸和清理。
（3）对现有电缆进行切断、标记和绝缘处理。
3.安装新的高压开关柜（1）按照设计图纸进行安装，确保安装位置和尺寸的准确性。
（2）进行开关柜的接地处理，并进行相关连接线的连接。
（3）对各个部件进行检查和调整，确保安装质量符合相关标准。
4.进行相关电缆接线（1）根据设计要求和电气图纸，进行电缆的布线和接线。
（2）对电缆进行绝缘处理，并进行连接和固定。
5.联合测试（1）进行电气设备的互联测试，确保电气连接正确。
（2）对触点和继电器的控制进行测试，确保开关柜工作正常。
6.调试和投运（1）对开关柜进行调试和检查，确保各个部件的正常运行。
（2）在保证质量和安全的前提下，进行试运行和正式投运。
四、安全措施1.施工前，组织相关技术人员对设备进行绝缘测量和安全隔离，确保人员安全。
2.施工现场应设置明显的安全警示标志，以防止他人误入施工区域。
3.施工人员应佩戴符合要求的个人防护用品，并进行安全教育培训。
4.施工过程中，进行严格的施工现场管理和交通引导，确保施工区域的安全有序。
五、施工进度计划1.项目启动和准备：2天2.拆除旧有高压开关柜：3天3.安装新的高压开关柜：5天4.进行相关电缆接线：3天5.联合测试：2天6.调试和投运：2天六、预算和成本控制根据施工方案编制预算，合理安排工程进度和人力资源，严格控制成本，确保施工质量和效益。
开关柜改造工程施工方案
开关柜改造工程施工方案一、工程简况本工程拆除10kV开关柜14面、安装10kV开闭所一座、10kV开关柜17面、测控屏1面、更换1#主变低压侧至高压室10kV母线桥2组、10kV穿墙套3只，管敷设10kV高压电缆8根。
二、主要施工步骤1、9月8日，开闭所到现场（开闭所土建基础需提前施工）。
2、9月11-14日，开闭所安装，二次电缆敷设、保护调试、校验，完善开闭所的标示标志，具备送电条件（保护定值提前计算）。
3、9月15日，10KV电缆敷设（共8根 3*2406根 3*3002根）。
4、9月15日-17日，10KV电缆头制作，耐压试验，进开闭所压接；开闭所通讯联调。
5、9月18日（#1主变，35kVI段母线停电），10kV花园线、公园线及#1主变低压侧通过电缆转接至开闭所，施工前记录电缆相序，保证相序正确，计量表安装，（断开主变低压侧母线桥软连接，为后期母线桥改造做准备，保证有足够的安全距离，以便后期施工）。
6、9月20日（#2主变停电，35kVII段母线，10kVII母线及出线停电），10kV郎琳线、周农线、杨楼线、雷华线及#2主变低压侧通过电缆转接至开闭所，施工前记录电缆相序，保证相序正确，计量表安装。
7、9月21日-22日，10KV 高压室14面开关柜拆除，转运等。
8、9月23日-10月16日，17面开关柜及1面测控屏基础制作（土建）。
9、10月27日-11月5日，17面开关柜安装就位，开关柜柜顶小母线连接，一次母排连接；1面测控屏安装就位； #1、#2主变10kV母线桥改造(母线桥材料必须提前购置)。
10、11月6日-11月20日，二次电缆敷设、接线；完善一、二次标示标志；开关柜调试、试验；保护装置校验；新开关柜调度通讯联调；安装室内封闭母线桥（开关柜就位后，厂家现场测量定制，因厂家在福建，供货周期较长）。
11、11月21日-10月27日，工程验收、消缺。
12、11月28日，（#1主变，开闭所10kVⅠ段母线及出线停电），10kV花园线、公园线改接至新安装高压柜，记录电缆相序，保证相序正确；#1主变二次回路完善；#1主变接至改造后母线桥，进出线洞口封堵；完善五防闭锁装置；调控通讯联调。
高压配电改造工程施工方案
高压配电改造工程施工方案一、工程概述高压配电改造工程是指对原有电气设备进行升级改造，以提高配电网络的安全、可靠性和负载能力。
该工程施工范围涉及到的设备包括高压变压器、开关柜、电缆等，施工内容主要包括：•设备拆除和升级•新设备安装和接线•通电试运行和调试二、施工组织和管理2.1 施工组织该项目的施工组织应当按照以下原则进行：•按照工程进度安排施工作业，确保工期的合理安排。
•采用分段施工，避免对整个配电系统产生影响。
•严格按照有关安全标准和规范进行施工，确保施工安全。
2.2 施工管理施工期间应当涵盖以下管理内容：•安全管理，确保施工安全•质量管理，确保施工质量•进度管理，确保按时完成工程•费用管理，控制工程费用三、主要施工内容3.1 设备拆除和升级3.1.1 高压变压器拆除在施工现场组织拆除高压变压器时，应考虑以下问题：•关闭高压进线，确保电气回路安全•拆除时需要预先准备好吊装设备和人员•拆除过程中需保证吊装平稳，避免产生倾斜3.1.2 开关柜升级对原有开关柜进行升级，需要注意以下问题：•采用封闭式施工方式，保证施工区域的工作人员安全•在开关柜内安装一定的通风设备，保证施工区域的空气流通•严格按照厂家的安装要求进行升级工作3.2 新设备安装和接线3.2.1 新设备安装新设备安装需要按照以下原则进行：•确保新设备与原有设备的负荷匹配•让专业技术人员进行设备安装和接线•严格按照设备安装手册进行安装操作•确保新设备的供电安全可靠3.2.2 接线新设备的接线需要按照以下原则进行：•采用合适的接线方式，确保接线稳固可靠•正确区分各种导线，连接正确的位置•在接线之前，确保开关柜的通风设备正常运行3.3 通电试运行和调试通电试运行和调试是验证使用前满足要求的最后步骤，需要按照以下原则进行：•进行电气测试，检验外私零漏电情况及线路接通电后变化情况•进行试运行，验证电气设备的操作和运行稳定性•对设备进行检查和调试，保证设备的质量与可靠性四、施工安全措施在施工期间，应采取以下安全措施：•采用安全检查表和安全卡片管理现场•切断配电设备电源并挂上警示牌•禁止在施工现场吸烟并对火源进行有效控制•对高处作业和吊装作业进行严格的安全管理•安排专人负责安全检查和记录五、施工质量控制为确保工程质量，施工期间应该严格执行以下措施：•按照质量手册要求执行施工工艺和安装操作•检验材料的质量并按照规定方式存放•严格执行监督抽样程序，保证施工质量合格•设立施工质量检查等级，并按相应标准检查和验收六、总结本文对高压配电改造工程施工方案进行了全面的说明，详细介绍了施工组织和管理、主要施工内容、施工安全措施以及施工质量控制措施等方面的内容。
高压开关柜安装施工方案
高压开关柜安装施工方案1. 背景本文档旨在提供一份完整的高压开关柜安装施工方案，确保安装过程安全可靠，符合相关法规和标准。
2. 安装施工流程以下是高压开关柜安装的一般流程：第一步：准备工作- 确定安装区域并进行合理划分，确保施工场地宽敞清洁。
- 检查现场电源及相关设备是否符合要求。
- 准备所需工具和材料，包括吊装设备、安全装备、电缆、螺栓等。
第二步：安装柜体- 根据设计图纸，使用吊装设备将高压开关柜运输至安装区域。
- 检查柜体及配件是否完好，确保无变形、损坏等问题。
- 根据柜体尺寸及布置要求，采用适当方式进行固定和安装。
- 进行接地连接，确保柜体与地面良好接触。
第三步：连接电缆- 根据设计要求，连接高压开关柜与其他设备之间的电缆。
- 确保电缆选择合适，长度充足，并符合相应标准。
- 严格按照电缆连接顺序和方法进行安装和接线。
- 检查所有接线是否牢固可靠，并进行必要的绝缘测试。
第四步：运行调试- 按照设备厂家提供的操作手册，逐步进行运行调试。
- 检查电力系统各个部分的工作状态，确保安装质量。
- 进行必要的功能和性能测试，确保高压开关柜正常运行。
第五步：验收和文件整理- 将安装过程、调试结果等记录整理成文件。
- 与相关部门（如施工单位、监理单位等）进行验收。
- 验收通过后，将相关文件归档，并按要求存档备查。
3. 安全注意事项- 施工过程中，必须配备专人负责安全监督和指导。
- 使用吊装设备时，严格按照操作规程进行，确保安装过程安全。
- 检查电力系统是否解除电源，并采取必要的安全防护措施。
- 工作人员应配备个人防护装备，包括安全帽、安全鞋、绝缘手套等。
4. 法规和标准本安装施工方案需要遵守以下法规和标准：- 国家相关电力法规及规范- 相关行业标准和规范> 提示：不同地区和具体项目可能存在不同的法规和标准要求，请根据实际情况进行相应调整。
以上为高压开关柜安装施工方案的完整版。
在实际执行过程中，应严格按照安装流程和安全注意事项进行操作，确保安全、可靠的安装结果。
10kV开关柜并柜及母线安装施工方案
10kV配电室工程10kV开关柜安装方案二○一三年十二月批准：年月日审核：年月日编写：年月日一、施工任务1.1设备概况：10kV中心配电室 I、II段开关柜共13面，现以投入运行；10kV I、 II段各一面开关柜共2面,为本次新上设次备.主母线均采用封闭式母线室.1.2施工内容：本次安装过程中需要将I段1#开关柜（运行设备）与14＃开关柜（新上设备)，II段13＃开关柜(运行设备）与15#开关柜（新上）并柜和安装联络母线及二次小母线，要将1＃开关柜、13#开关柜侧柜板拆除和1#开关柜、13#开关柜后柜门及母线室盖板。
二、组织措施2。
1计划施工日期第一天10kVI段早晨8：00至当日晚18:00；第二天10kV段早晨8：00至当日晚18:002.2施工方式10kV中心配电室采用分段分时停电，第一天10kVI段停电II段正常供电,将I段14＃开关柜（新上设备）安装完成并入10kVI段后正常供电，第二天10kVII段停电I段正常供电，将II段15#开关柜（新上设备）安装完成并入10kVII后正常供电。
2.3施工人员工作负责人:安全员：工作班成员：f P33455 82AF 芯25141 6235 戵25418 634A 捊D39344 99B0 馰2。
4施工人员职责2.4.1工作负责人职责：严格按照施工技术措施要求布置现场、组织好施工,有针对性的进行技术交底工作,不随意改变施工方案及要求，同时督促他人按安全技术措施施工。
遇有特殊问题，不擅自作主，应及时报告项目部妥善处理。
2。
4。
2安全员职责：安全员对本作业点安全施工(生产）负监督、监察、监护、检查的职责。
1.认真宣读安全工作票，并监督执行，与工作负责人密切配合，共同搞好现场安全、文明施工.2.负责监督检查现场总体布置应和施工技术措施相一致，监督作业人员对机械、设备、工器具在使用前进行认真检查。
3.督促工作人员正确使用安全防护用品、用具。
4.坚决制止违章指挥、违章作业和违反劳动纪律的行为，遇有严重不安全情况时，有权命令先行停止施工（生产)，对违章人员有权采取罚款措施，劝阻不听者，有权暂停其工作，并将情况及时报告班长解决。
7#变电所高压开关柜升级改造施工方案
7#变电所高压开关柜升级改造施工方案1. 背景7#变电所高压开关柜是该变电所供电的关键设备，经过多年使用，已经出现了一些老化和故障问题。
为了确保该变电所的供电可靠性和安全性，有必要进行升级改造。
本方案旨在提供详细的施工方案，以确保升级改造工作的顺利进行。
2. 目标本次升级改造的目标是：- 提高高压开关柜的工作效率和性能；- 增强高压开关柜的安全性；- 延长高压开关柜的使用寿命；- 降低维护和故障处理成本。
3. 方案本次升级改造的施工方案包括以下几个主要步骤：1. 设备评估和选择：对现有高压开关柜进行评估，并选择适合的新设备进行替换或升级。
2. 工程准备：准备必要的工具、材料和人员，确保施工所需的资源充足。
3. 施工过程：按照设计要求进行设备的拆除、新设备的安装和连接，确保施工过程符合相关安全标准和规范。
4. 测试和调试：对升级后的高压开关柜进行全面测试和调试，确保工作正常且符合要求。
5. 完工和验收：对升级改造工作进行验收，确保施工结果达到预期目标。
4. 注意事项在进行高压开关柜升级改造施工过程中，需要注意以下几个事项：- 确保施工过程安全可控，遵守相关安全标准和规范；- 避免对其他设备和供电系统造成影响，确保变电所的正常运行；- 对施工过程进行及时记录和监测，以便及时发现和解决问题。
5. 预期效果通过本次高压开关柜升级改造，预期将达到以下效果：- 提高供电可靠性，减少停电风险；- 增加高压开关柜的性能和工作效率；- 增强变电所的供电安全性；- 减少维护和故障处理成本。
6. 时间计划本次升级改造预计需要的时间为XXX天，具体时间计划如下：- 设备评估和选择：X天；- 工程准备：X天；- 施工过程：X天；- 测试和调试：X天；- 完工和验收：X天。
7. 费用估算本次升级改造的预算为XXX万元，具体费用估算如下：- 新设备采购费用：XXX万元；- 人员和材料费用：XXX万元；- 测试和调试费用：XXX万元；- 其他费用（如运输费、安装费等）：XXX万元。
高、低压开关柜的安装施工方案
高、低压开关柜的安装施工方案1、工机具：起重工具、开关柜运输车、滚杠、电焊机、撬棍、扳手、水平尺、线坠、钢板尺2、材料：电焊条、小白线绳、盘间螺栓、各种规格的垫铁3、工序：场内搬运、按图纸顺序就位、找平找正、盘间连接、尺寸校对（整体测量）、固定、尺寸复核4、作业要求：根据安装序号、箱体尺寸、重量决定起吊、运输、就位方案。
设备吊装时选用的起吊工具要符合要求，由专人指挥，确保人身、设备安全。
按规程要求，设备吊装应由起重工来指挥，或者经过学习考试合格的人员来担任指挥。
设备到场后，要进行拆箱检查验收。
检查设备有无损坏变形、划痕；检查开箱资料、备品、备品、备件、专用工具是否齐全；核对设备是否符合设计图纸并做好记录。
此时供货厂家、我公司技术检验人员到现场共同验收，一旦发现质量问题及时登记，并协商解决办法、解决时间，确保设备的安装。
同时将图纸、资料由技术人员检查，合格、齐全后保管好。
施工人员将开关柜的附件检查一遍(按厂家发货单验收)，同时将母排的数量清点正确无误后，由技术专责人给厂家签单。
柜、盘应垂直吊运，运输时要保护盘内设备不受强烈振动和损坏，必须有相应措施，确保箱体不变形，油漆不损坏。
配电盘水平搬运时要用专用的小车平稳运输，尽量避免放到运输，过门槛时可以侧斜运入。
柜体的就位、找平、找正要平稳位移。
使用撬棍移盘，方法要得当，不要使盘受强烈震动，保护设备安装安全，要文明施工。
如果是一列柜，应先从一端安装。
首先，将第一面柜找平、找直(前提是槽钢基础必须平直)，然后将柜体固定，并焊牢。
之后依序将每面柜用螺栓联接，并找平(柜平、柜体下前边平并与基础槽钢前边平齐)。
柜体固定就位后，调整盘头，是柜体整齐、美观。
所有调整完毕后，逐一将柜体底部与基础槽钢焊牢，其焊接点不少于四个，每段长度为20—30mm。
焊接的作用：一是固定柜体，二是保证柜体的接地。
如果是两列柜并排布置时，首先固定的柜应是有母线联接的两面柜。
为了保证安装的整体质量，“不要急于固定死，要进行整体调整，分别用线坠和钢板尺测量每面柜的正面和侧面的垂直误差，使误差在合格的范围内。
高压配电工程改造施工方案
高压配电工程改造施工方案一、项目背景及改造目的1.1 项目背景为了满足企业用电需求，提高电力供应可靠性，保障生产安全和正常运行，本次改造计划对现有高压配电系统进行全面升级改造。
1.2 改造目的（1）提高供电可靠性，降低电力故障率，减少停工损失。
（2）提升供电质量，减少电压波动，改善电力品质。
（3）提高系统运行效率，降低用电成本，提高企业竞争力。
（4）保证工程施工安全，保障施工质量。
二、改造内容及范围2.1 改造内容（1）高压配电室改造：对原有高压配电室进行全面改造，包括设备升级、接线柜更换、接地线铺设等。
（2）高压开关柜改造：对现有高压开关柜进行全面检修，并进行部分设备更换。
（3）变压器改造：对现有变压器进行检修，并进行部分设备更换。
（4）配电线路改造：更换老化线缆，提升线路安全性和运行效率。
（5）保护控制系统改造：对现有保护控制系统进行全面升级和改造。
（6）系统接地改造：对系统接地进行升级改造，提高系统接地安全性。
2.2 改造范围本次改造范围涉及整个高压配电系统，包括高压配电室、高压开关柜、变压器、配电线路等。
三、改造前期准备工作3.1 组织部署（1）成立改造工程管理小组，明确各成员责任，制定改造计划。
（2）确定施工队伍，明确施工方案，分工合作。
3.2 资料准备（1）整理各设备资料及技术资料，明确设备参数，降低改造风险。
（2）对现场进行勘察，了解现场情况，为改造提供可靠数据支撑。
3.3 物资准备（1）核对改造所需物资清单，保障物资齐备，避免因物资缺乏而影响施工进度。
（2）选购高质量的改造设备和材料，确保改造质量。
3.4 技术准备（1）培训施工人员，提升施工技能，保障施工质量。
（2）确定改造所需的技术方案，为施工提供技术支持。
四、施工方案4.1 施工步骤（1）组织现场清理工作，清除杂物，保持施工现场整洁。
（2）进行设备及线路停电作业，保障施工人员安全。
（3）对高压配电室进行全面改造，包括设备升级、线路铺设等。
高压开关柜改造安装施工方案范文
高压开关柜改造安装施工方案简介高压开关柜是电力系统中的重要组成部分，对于电力系统的正常运行起到了至关重要的作用。
在使用一段时间后，由于设备老化或是其他方面的原因，高压开关柜可能需要进行改造升级，并进行重新安装。
本文档将介绍高压开关柜改造安装施工方案，以帮助施工人员更好地进行工作。
改造前准备工作在进行高压开关柜改造之前，应做好以下工作：1.开展安全分析和风险评估，制定安全措施；2.制定改造方案，确定改造内容和所需设备；3.梳理原有电气系统的构成关系，分析整个系统的重要节点；4.清洁安装区域，确保安装地点达到相应清洁度标准。
工程施工流程高压开关柜改造按以下流程进行：1.准备工作2.拆除旧电气设备3.安装新设备4.连接电缆5.接地与绝缘检测6.联合调试7.高压试验8.装置保护及操作试验准备工作施工前要做好准备工作，包括：1.修复老化、破损或松动的地面；2.确认设备运输情况以及维护记录；3.检查开气门、出气口和排气口的位置，确认电压等级、相数和重合闸位置；4.确认井道大小和井外空间大小等。
拆除旧电气设备拆除旧电气设备是改造的重要一环，应谨慎而有条理地进行。
拆除前应确保出厂数据清晰、完整，并清理好电器设备的内外表面。
在拆除时，应做好防止粉尘和杂物的防护，同时减少噪音和振动。
拆卸后的旧设备要妥善保管，防止损坏或遗失。
安装新设备在安装新设备时，应按设计要求安装，合理布置好设备，除有关规范和技术要求外，还应考虑到施工的美观、便于维护、易于起重、方便操作等条件。
安装时，应将设备导引插轴与底座的接触面充分涂上润滑脂，并确认好动传递件联轴器的轴承。
连接电缆在对新设备进行电气接线时，应遵循现场布线图等相关规范和标准。
电气设备应尽可能采用公用井道，设备布置在分段停电的情况下进行电线预制。
预制好的电线放在设备端子箱上方，确保对外部安全并方便进行接线。
接地与绝缘检测接地体应牢固，地网及接地体之间的铜排应互联，接地电阻要符合规定值。
高压开关柜施工方案
高压开关柜施工方案一、前期准备工作在进行高压开关柜施工前，需要做好以下准备工作：1. 施工前的调查研究：对工程所在地的地形、气象、环境等进行全面评估，确保施工安全。
2. 设计方案制定：根据工程需求，制定出详细的高压开关柜施工方案，包括施工流程、施工步骤、工艺要求等。
3. 施工材料准备：根据设计方案，准备所需的施工材料、工具和设备，确保施工进度。
4. 人员培训及技术交底：对施工人员进行相关培训，确保他们了解工程要求和施工流程。
二、施工流程高压开关柜施工一般包括以下几个主要步骤：1. 施工现场搭建：根据施工图纸要求，搭建施工现场，包括搭建施工棚、设置安全警示标识等。
2. 设备安装调试：按照图纸和规范要求，进行高压开关柜设备的安装和调试工作，确保设备运行正常。
3. 连接线路：根据设计要求，连接高压开关柜的输入和输出线路，保证电力传输的顺畅。
4. 施工完成检查：检查施工质量，确保每一项工作都符合规范要求。
5. 验收及整理：按照相关标准进行验收工作，整理施工现场，保持工地整洁有序。
三、施工技术要求在进行高压开关柜施工时，需要满足以下技术要求：1. 安全要求：施工过程中，严格遵守安全生产规定，佩戴好相关个人防护用品，确保施工人员的安全。
2. 环境要求：施工现场要保持干燥、通风，并有足够的照明设备，以提供良好的施工环境。
3. 工艺要求：严格按照施工图纸和相关规范进行施工，保证每一个环节都符合技术要求。
4. 质量要求：施工过程中，进行必要的质量检查和控制，保证施工质量达到标准要求。
四、施工安全措施在高压开关柜施工过程中，需要采取有效的安全措施，确保施工人员的人身安全：1. 安全培训：对施工人员进行安全培训，提高其安全意识和应急处置能力。
2. 安全检查：定期对施工现场进行安全检查，及时排除潜在的危险因素。
3. 防护措施：合理设置安全防护措施，如安全帽、防护栏杆等，确保施工现场的安全。
4. 紧急救援措施：确保施工现场配备应急救援设备和人员，以应对突发事件。
10kV高压开关柜改造实施方案
10kV高压开关柜改造实施方案0 引言20世纪60至70年代建成的变电站中，10kV送配电系统大多为SN10-10型户内少油断路器，存在体积大，重量大，易爆炸，寿命短，噪音大，易造成环境污染等缺陷。
随着国民经济的迅速发展，电网技术的不断提高，真空型断路器由于具有可靠性高、寿命长、体积小、重量轻、不爆炸、低噪音、无污染环境的优点，成了更新换代产品。
近年来，10kV GG1—A（F）高压开关柜无油化改造在各供电局每年大修技改项目中占有重要比重，成了各供电企业的重点改造项目之一。
然而，在已运行变电站中进行开关柜改造，由于用电负荷重、停电时间短，改造工作任务重，施工场地有限等方面的原因，就如何强化管理、优化实施方案，确保改造工程按质、按时、安全顺利完成，成了各供电局及施工单位面临的一道新课题。
本文以110kV老教场变10kVGG-1A柜改造工程为例，对10kV高压开关柜改造工程的实施方案进行了深入探讨和研究。
1 概述110kV老教场变位于贵州盘县，本期工程主要内容为更换10kVI段1#至13# GG-1A柜，新柜采用KYN27-12（Z）型10kV高压开关柜。
工作内容含旧设备拆除、新设备基础改造、新设备安装、保护改造、二次电缆更换及调试等工作量。
具体见表1。
改造后主变进线柜到穿墙套管的连接采用三相封闭式母线桥进行连接。
开关柜上安装有就地保护测控装置，该保护测控装置通过网络与主控制室电脑主机连接，工程内容包括安装就地保护测控装置及相应通讯电缆、交直流电缆及控制电缆；调试部分包括高压开关柜及柜内设备（断路器、电流互感器、电压互感器、避雷器、站用变压器），二次部分包括就地保护测控装置调试。
2 实施方案2.1 实施工序安排1）流水段化分按照本工程情况工作内容主要是：馈线柜负荷转移、旧开关柜拆除、新开关柜安装、电缆敷设及新设备调试。
流水划分时按照此工作内容划分较为合理，工作条理清楚，容易实现更好的实施效果。
2）工艺流程上报停电施工方案（含施工内容、停电计划、停电范围、安全技术措施等内容），停电施工许可作业票办理，负荷转移（电缆转接），拆除原设备、电缆，安装设备并重新敷设电缆和接线，设备本体调试，保护装置试验，分系统调试，复电前系统调试，验收、消缺及投运。
高压开关柜安装施工方案
高压开关柜安装施工方案一、编制依据本施工方案是为35KV坝河变电站改造工程35KV室、10KV室开关柜安装设施工需要编制的，施工方案要求技术上可靠、经济上合理，确保高压开关柜安装施工保质、保量,为该工期完成提供有利的保障.1、长江水电设计院施工图2、《建筑工程施工质量验收统一标准》GB50300—20013、《建筑电气工程施工质量验收规范》GB50303-20024、《电缆线路施工及验收规范》GB50168-92二、工程概况本工程包括10KV电容器柜2面、站用变柜2面、出线柜12面、主变10KV进线柜2面、PT柜2面、母联柜1面合计21面；35KV出线柜4面、主变35KV进线柜2面、PT柜2面、母联柜1面、母线隔离柜1面合计10面.三、施工工艺开关柜安装要求：a.开关柜安装时，具体允许的偏差如下:b。
安装时不得遗漏备件和厂家资料,不得刮坏盘柜表面，不得损坏盘内元件。
c.所有柜内的带电部分的电气间隙、爬电距离及到接地部分的安全距离应符合规范的要求。
开关柜接地要求：开关柜柜底座与土建预埋槽钢连接可靠，采用焊接保证接地导通良好。
开关柜内接地铜排保护接地时，可采用不小于120mm错误!铜排或软铜绞线可靠接地；35KV室开关柜接地不少于两点，10KV室开关柜接地点不少于4个。
四、质量保证措施1、所有施工机具和检测工具在施工前必须进行检查，合格后方可使用。
2、所有电气材料进厂后，均应进行抽样检查，并向监理报验后方可使用。
3、施工时，严格按照国家电气安装工程验收规范和标准执行。
4、坚持按设计图纸要求进行施工,不得任意涂改。
五、安全保证措施4.1 在高压开关柜进场安装施工方案审批后，对施工作业人员进行全面交底。
4.2 凡参加施工作业人员,必须熟悉安装方法和工作内容，按施工方案要求进行施工。
4.3 利用滚杠移动高压柜时,作业人员不得站在滚杠的前部，以免轧伤.4.4 在施工过程中，施工人员具体分工，明确职责，遵守现场秩序，服从命令，听从指挥，不得擅自脱离工作岗位.4。
高压开关柜安装施工方案
高压开关柜安装施工方案
目录
1. 安装前准备
1.1 物料准备
1.2 工具准备
2. 安装步骤
2.1 安装底座
2.2 安装主体
2.3 连接电源线
3. 职责分工
3.1 项目经理
3.2 安装人员
3.3 检测人员
4. 完工验收
4.1 确认接线无误
4.2 清洁整理
4.3 通电测试
安装前准备
在进行高压开关柜的安装施工前，首先需要做好相关的准备工作。
物
料准备包括高压开关柜本身、连接线缆、螺丝等，确保所有物料齐全。
工具准备涉及到电动螺丝刀、扳手、绝缘胶带等工具，以保证安装过
程中的顺利进行。
安装步骤
安装高压开关柜的步骤主要包括安装底座、安装主体和连接电源线等。
首先要确保底座稳固，然后将主体安装在底座上，并根据图纸要求进
行正确的连接。
最后，需要将电源线连接到对应的接线端子上，确保
接线准确。
职责分工
在安装过程中，需要明确各个人员的职责分工。
项目经理负责整个施工过程的协调和管理，安装人员负责具体的安装工作，而检测人员则负责确保安装过程符合相关标准和规定。
完工验收
施工完成后，需要进行完工验收工作。
首先要确认所有接线无误，确保高压开关柜能正常运行。
接着要对施工现场进行清洁整理，保持整洁。
最后进行通电测试，确保开关柜功能正常。
只有通过完工验收，才能保证施工的质量和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压开关柜改造安装施工方案The document was finally revised on 2021大唐双鸭山热电有限公司2X200MW锅炉烟气脱硝改造工程高压开关柜改造施工方案编写：审核：批准：凯天环保科技股份有限公司双鸭山脱硝改造项目部2015年03月27日目录1.工程概况和工程量工程概况大唐双鸭山热电厂位于黑龙江省双鸭山市，电厂已经投产发电。
在此环境下新增安装两台炉脱硝装置及配套设施。
本烟气脱硝工程采用以液氨为还原剂的催化还原法（SCR），总平面布置的格局基本上是由工艺流程确定，脱硝工程区域划分为脱硝区域和氨制备区域，脱硝区域设备布置在1#机、2#机锅炉后，电除尘器前。
主要建筑施工为反应区和氨区及道路平整及地面硬化，设备安装有脱硝钢结构、脱硝烟道、氨气空气混合器以及SCR反应器。
氨制备区域主要设备有氨储存罐、卸料压缩机、氨稀释罐、氨蒸发槽、缓冲槽、污水池及污水泵。
.6KV电源; 新增引风机的电源分别从#1,#2炉6KV(ⅠA、ⅠB段，Ⅱ A、ⅡB段)的新增开关柜获取。
工程量和工期1.2.1工程量1.2.2施工工期6KV高压开关柜改造需绝对工期需8天。
2.编制依据技术准备3.1.1与监理、业主、设计进行会审。
会审中的问题有明确处理意见。
编写有针对性的作业指导书并报监理审批完。
3.1.2施工中消耗性材料预算编制完成，已交物资部门采购。
工机具及计量器具准备完成并经检验合格，现场安全设施准备到位，施工人员安全教育、体检已完。
3.1.3 完成对施工人员进行施工程序、施工工艺、质量标准、施工危险因素和环境因素辩识及控制措施等方面内容的交底工作。
3.1.4就地电气设备的安装前,建筑工程及辅助设施应按设计要求全部竣工，并验收合格。
3.1.5与建筑、安装专业交叉施工时必须办理工序交接单。
作业人员配置、资格作业工机具及仪器仪表3.3.1 施工作业工机具统计表有关的负荷实验、计量鉴定证书、使用证、能力鉴定等资料报监理备案，备查。
3.3.2仪器、仪表材料和设备3.4.1 所需安装的用电系统设备的安装已到场。
根据施工图纸做出槽钢、角钢等材料的预算，并将材料购买齐全，经监理见证取样、复试合格后方可使用。
3.4.2施工用的磨片等消耗性材料已采购完毕。
安全器具工序交接建筑专业安装施工完毕，并验收合格后要与电气专业及时办理工序交接单。
其他3.7.1施工场地应整洁、干净无杂物。
3.7.2运盘道路畅通，不得乱堆乱放，随意堵塞交通要道。
3.7.3施工电源引设到位，满足施工要求。
3.7.4成品保护设施齐全。
4. 作业程序、方法作业（工序）流程图箱检、作业方法施工准备技术准备：按规程、厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性；人员组织：技术负责人、安装负责人、安全质量负责人和技术工人；机具的准备：按施工要求准备机具并对其性能及状态进行检查和维护；施工材料准备：焊条、螺栓、油漆等。
改造6KV开关柜工作票已开出原6KV开关柜拆除监护人到场确认将要拆除的6KV开关柜；确认将要拆除的6KV开关柜所在的母线段、控制小母线已停电并验电；挂好接地母线接地设备；拆除高压电缆及控制电缆，并做好标记。
将做好标记的电缆依次抽出，捆扎好；拆除盘底坐及盘间螺栓；用撬棍及滚杠将盘柜移出；基础检查用经纬仪及钢卷尺对开关柜基础进行核对尺寸，检查基础槽钢长度、宽度、标高及相对位置是否符合设计要求，以及检查基础槽钢的直线度和水平度，误差不得超过允许值；检查高压及控制电缆的孔洞是否对应开关柜的排列布置。
清除基础槽钢面上的灰砂，完成槽钢的接地工作，测量基础槽钢的水平度和不直度，找出最高点，并标注高差，开关柜宜从中间开始就位。
搬运及开箱检查现场搬运盘柜（1）开关柜的搬运设专人指挥，配备足够的施工人员，以保证人身和设备安全。
（2）根据现场情况，设备的搬运、移动采用推车进行。
搬运时，用吊车将开关柜吊到推车上，然后一人拉推车的把手，3人合力推柜体，1人专门负责观察推车行走的路线，防止推车的轮子掉到孔洞里及防止柜体倾覆。
（3）盘柜搬运时应按图纸将盘柜按顺序摆放，以方便下一步盘柜的就位安装。
设备检查时厂家、监理及业主代表应在现场。
检查的主要内容：检查表面有无刮伤或撞击痕迹，对照设计图纸及核对到货清单、检查设备型号、规格、数量是否相符，以及随柜而到的有关附件、备件、仪表、仪器、专用工具的数量及规格与清单是否相符；特别对于瓷瓶等瓷件更应该认真检查有无变形、破损、受潮；检查厂家出厂技术文件是否齐全；如在检查中发现的缺损件、厂家资料不齐全等应在开箱检查记录上填好，由在场厂家、监理及业主代表签名见证，通知物资供应部门补回。
盘柜就位安装首先根据设计的尺寸拉好整排屏柜的直线。
按设计位置和尺寸把第一块盘用线锤和水平尺进行找正，按规范盘柜垂直度误差应小于每米1.5mm，如达不到要求可在柜底垫垫块，但垫块不能超过三块且垫块不能有松动，达到要求后，在开关柜的四个底角上烧焊或钻孔用螺栓将其固定。
第一面开关柜安装好后，其他开关柜就按第一个柜作为标准拼装起来。
通常10KV配电盘柜以主变进线盘柜为第一面柜开始安装，然后分别向两侧拼装。
如发现基础槽钢的水平误差较大，应选主变进线柜第一面柜的安装位置。
依次将盘逐块找正靠紧。
检查盘间螺丝孔应相互对应，如位置不对可用圆锉修整。
带上盘间螺丝（不要拧紧），以第一块盘为准，用撬棍对盘进行统一调整，调整垫铁的厚度及盘间螺丝松紧，使每块盘达到规定要求，依次将各盘固定。
最后要求成列柜顶水平高差不大于5mm,成列柜面不平度小于5mm,柜间缝隙小于2mm。
开关柜内母线安装柜内母线厂家已配备。
柜体间联络母线安装应按分段图、相序、编号、方向和标志正确放置；母线的搭接面应连接紧密，并应在接触面上涂一层电力复合脂。
连接螺栓用力矩扳手紧固，其紧固力矩值应符表7-1的规定。
封闭母线桥由厂家到现场实测尺寸并在厂制作好后再送往现场安装，安装前先搭设好脚手架，根据母线桥安装高度搭设至合适高度，根据安装图纸将母线箱逐个抬上脚手架摆放，拼装连接时从两端往中间靠拢连接，用短木方调整母线箱安装高度，在设有吊杆处用吊杆调整母线箱高度及水平度，拼接过程中不宜将两个母线箱之间的螺栓紧固，应留有一定的间隙，以便统一调整母线桥的间隙分布，整个母线箱拼接完成后检查整体水平度和拼装间隙的分布，调整后逐步将螺栓紧固，并让吊杆处于适当的受力状态。
母线安装应符合下列要求：（1）交流母线的固定金具或其他支持金具不应成闭合磁路。
（2）当母线平置时，母线支持夹板的上部应与母线保持1~1.5mm的间隙；当母线立置时，上部压板应与母线保持~2mm的间隙。
（3）母线对地及相与相之间最小电气距离应符合规程中的规定：10kV不小于125mm。
（4）母线桥安装时应注意母线桥体的美观，保证横平竖直，桥体与桥体、柜体驳接处的缝隙应小于2mm。
（5）母线安装完成后进行核相。
断路器及隔离开关的调整断路器的调整（小车式、固定式开关均适用）：高压开关柜内真空断路器厂家已调整好，我们在现场不准自行解体调整，如检查到有些断路器的机械特性参数不符合要求，应立即通知厂家到现场调整。
隔离开关的调整（固定式开关适用）：检查隔离开关是否满足规范要求，如达不到要求通知厂家到现场调整。
隔离开关的具体检查项目：三相同期性，触头是否偏心，触头与触指的接触情况。
注：小车式无上、下隔离刀闸，只有接地刀闸，调整方法与上述类同。
高压柜安装完后，要全面地进行检查，清理工作现场的工具。
5 质量控制点的设置和质量通病预防质量目标分项、分部、单位工程施工质量验收合格设备外观无损伤，附件完整；设备及基础接地牢固可靠；不因施工质量原因发生设备损坏事故。
质量控制及质量通病预防作业过程中控制点设置质量标准及要求※强制性条文※《电气装置安装工程接地装置施工及验收规范》GB50169--20062.1.1 配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座均应接地或接零。
6 作业的安全要求和环境条件作业的安全危害因素辨识和控制6.1.1 重大危险源监控（到位）级别环境条件6.2.1 重大危险源监控（到位）级别6.2.2 重要环境因素辨识评价及预防措施表（附表）消防管理6.3.1作业人员熟悉施工现场的消防器材布置位置。
6.3.2 检查并清理动火点周围及下方的易燃、易爆物品，确保动火安全。
6.3.3灭火器、砂桶等放置在明显、易取处，不得任意移动或遮盖，严禁挪作它用。
6.3.4动用明火或进行可能产生火花的作业时，必须到项目部安保部办理明火作业工作票，经有关部门批准，并采取相应的防护措施并在规定范围内动火。
6.3.5明火作业间断，必须清理场地、消除作业件的余热、切断电源，仔细检查工作场所周围及防护设施，确认无残留火种后方可离开，并及时消票。
6.3.6交叉作业单位，上方动火时下方必须采取隔离或防护措施。
6.3.7高处施焊必须挂设防火毯，设专人监护，始终监护动火作业动态，发现着火及时扑救，及时检查动火安全措施得到完善。
6.3.8对于敷设完的电缆要采取苫盖措施，防止焊渣掉落烫伤电缆。
作业中应急处置预案6.4.1为了有效防止事故的发生，及时控制和消除事故造成的危害，保障人身及设备安全，维护现场正常的施工生产秩序。
维护现场施工安全，确保在一旦发生事故后能够迅速有序地进行组织抢救和处理，并且对潜在的事故隐患和紧急情况作出应急预案的响应，以减少和预防事故对人员的伤害，对设备及环境的破坏，将损失控制在最低限度。
6.4.2启动预案：发生事故后，应立即上报事故处置指挥小组总指挥并由总指挥启动本预案，施工现场人员立即疏散，施工人员应立即停止施工，当事人或事故现场负责人要保护现场。
6.4.3记录事故过程：音像采集组须仔细记录或进行拍照，保持记录的真实性作业的安全基本要求及措施所有参加该项目施工作业人员必须接受安全技术交底，做到心中有数，目的明确，各负其责，并履行签字手续；严禁跨工种作业，并进行专业培训，持证上岗。
现场文明施工要求6.6.1对组合场进行整体规划，原材料到现场后分类摆放，整齐有规律，应采用公司制定统一标准的标识牌进行标识。
6.6.2成品和半成品存放于指定区域，摆放整齐，标识明确，施工废料分类处置，设立专用区域，标识明确。
6.6.3 施工现场的氧气、乙炔管路和电焊线应有规律布置。
6.6.4施工结束后，应对自己的施工区域进行清理，特别是“五头”的清理，做到工完、料尽、场地清。
6.6.5 现场消防器材准备齐全，消防设施应有防雨措施,并定期进行检查、试验,保持消防水畅通、灭火机有效;消防水带、砂桶(箱、袋)、斧、锹、钩子等消防器材应放置在明显、易取处,不得任意移动或遮盖,严禁挪作他用。
7附录通过测评，得出危险因素和环境因素危险源监控到位人为施工班长，级别为一级即70≤D＜120。
