第3章 建筑剖面设计

图3-6 通风方式对剖面形状的影响
第3章 建筑剖面设计
3.2 房屋各部分高度的确定
使用规范说明 3.2.1 房间的净高和层高
净高是指房间内的地坪或楼板面到结构层（梁、板）底面或顶棚下 表面之间的垂直距离，其数值反映了房间的高度；层高是指该层的地坪 或楼板面到上层楼板面之间的距离，如图3-7所示。
（a）
Leabharlann Baidu
使用规范说明
第3章 建筑剖面设计
3. 错层式房间组合 错层式房间组合是指在建筑物纵向和横向剖面 使用规范说明 中，房屋几部分之间的楼地面高低错开。它主要适用于坡地上的建筑或 建筑内部因房屋高度不同而造成高差的情况，如公寓、别墅等。
4. 跃层式房间组合 跃层式房间组合常用于住宅中，住户有上下层 的房间，并用户内专用楼梯联系。跃层式住宅的特点是节约公共交通面 积，彼此干扰较少，通风条件较好，但结构较为复杂。
3.3.5 建筑造价要求
建筑造价与建筑层数密切相关。以砖混结构住宅为例，在墙身截面尺 寸不变的情况下，随着层数的增加，单方造价将有所降低。但到6层以上 后，由于砖墙截面尺寸变化，层数增加会使建筑造价显著上升，因此，一 般情况下，5层砖混结构的多层住宅是比较经济的。把一幢4层房屋与4幢 单层平房相比较，在保证日照间距的条件下，用地面积要增加近2倍，如 图3-15所示。
图3-15 层数与用地的关系
第3章 建筑剖面设计
3.4 建筑空间的组合与利用
3.4.1 空间的组合
1. 高度相同或相近的房间组合 高度相同或相近的房间，使用关系也较 密切时，可将其组合在同一层上，用楼梯将各个垂直排列的空间联系起来。 2. 高差相差较大的房间组合 对单层建筑，当高度相差较大时，可以按 照平面组合情况确定各空间高度，对多层和高层建筑，高度相差较大的房间 可以根据房间的使用性质分层组合，常把层高较大的房间布置在低层、顶层 或主体建筑的一端。
建 筑 剖 面 设 计
第3章 建筑剖面设计

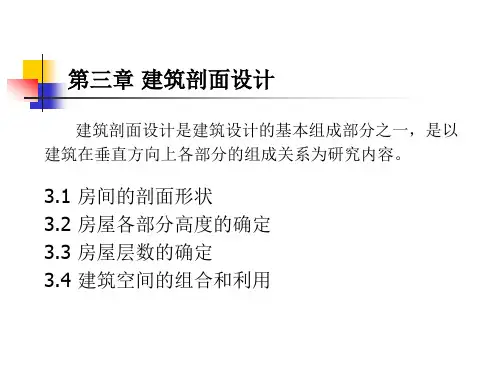

3.1 房间的剖面形状
3.1.1 使用要求的影响
民用建筑（如住宅、宿舍、学校、办公楼等）的剖面形状常采用矩形， 因为矩形剖面简单、规整，有利于竖向空间的组合，而且施工方便。而影剧 院的观众厅、体育场和阶梯教室等，因其对视听质量有特殊要求，进行剖面 形状设计时，需要考虑视线的遮挡和音质要求，故它们的剖面形状一般为非 矩形。
图3-8 房间的最小净高
图3-10 室内照度变化示意图
第3章 建筑剖面设计
在房间的剖面设计中，要保证良好的通风，需注意室内进出风口在剖面 上的高低位置。在炎热地区，通过设置高低窗，利用空气的气压差，可形成 室内穿堂风（参见图3-11），此时要注意房间的净高要求。
（a）教室
图3-11 房间剖面中进出风口的位置和通风线路示意图
使用规范说明
3.1.2 采光、通风的影响
一般进深不大的房间可在单侧设窗采光，而进深较大的房间则需双侧设 窗采光或者在屋顶设置各种形式的天窗。如图3-5-a 所示为天窗采光的画廊 剖面，双侧倾斜的天窗采光有利于提高两侧墙面悬挂的美术作品的照度；如 图3-5-b 所示为天窗采光的阶梯教室剖面，倾斜的天窗采光提高了讲台和黑 板处的照度。
图3-8 房间的最小净高
第3章 建筑剖面设计
2. 房间的采光和通风 房间的采光和通风不仅会影响房间的剖面形状， 而且还会影响房间的高度。当窗户面积不变时，侧窗上沿的高度愈高，对室 使用规范说明 内远窗点的照度愈有利。如图3-10所示为单侧采光时室内照度的变化示意图 ，可以看出，沿进深方向室内照度衰减很大。因此，进深大的房间，为满足 房间的采光要求，常需提高窗上沿的高度，此时房间的净高也需相应增高。
（b） H1—净高；H2—层高
（c）
图3-7 净高和层高
第3章 建筑剖面设计
房间的净高和层高一般由房间的使用特点、采光通风要求、技术经济 条件等几个方面来确定。 使用规范说明
图3-8 房间的最小净高
1. 使用特点 房间的高度与人体活动尺度、室内使用性质及家具设备 布置等密切相关。一般来说，室内净高最小为2.2 m，如图3-8所示。
谢 谢
框架结构、剪力墙结构、框架剪力墙结构、筒体结构等，可用于宾馆 、高层写字楼、高层住宅等多层或高层建筑，如图3-14所示。空间结构体 系，如薄壳、网架、悬索等则适用于低层大跨度建筑，如影剧院、体育馆 等。
图3-14 不同结构形式的适宜层数
第3章 建筑剖面设计
3.3.4 建筑防火要求
按照《建筑设计防火规范》的规定，建筑物层数应根据不同建筑的耐 火等级来决定。
第3章 建筑剖面设计
使用规范说明
（a)画廊
(b)阶梯教室
图3-5 天窗的剖面形状对室内照明分布的影响
第3章 建筑剖面设计
为满足通风的要求，一般在墙的两侧或一侧设窗，进行空气对流。对
于有特殊要求的房间或湿度较大、温度较高的房间（如厨房），除了在墙 使用规范说明
面两侧开窗以外，还需在屋顶开设排气窗，如图3-6所示。
第3章 建筑剖面设计
3.2.2 窗台高度
窗台高度一般与使用要求、家具布置、人体尺度等因素有关。如图3-13 所示，在民用建筑中，对一般的生活、学习、工作用房，其窗台高度常取 900～1000 mm，以保证人的视线能望到窗外和书桌上有充足的光线；对托 儿所、幼儿园，由于考虑到儿童的身高和家具尺寸，其窗台高度常取600～ 700 mm。
3.3.2 城市设计和规划要求
城市设计和规划对建筑层数和高度都有明确要求，特别是位于城市主 要街道两侧、广场周围、风景园林区和历史建筑保护区的建筑，必须重 视与环境的关系，要做到与周围建筑物、道路、绿化等协调一致；同时 也要符合当地城市规划部门对整个城市面貌的统一要求。
第3章 建筑剖面设计
3.3.3 建筑结构形式和材料要求
（b）营业厅
第3章 建筑剖面设计
3．房间的结构厚度及其布置方式 结构厚度是指楼板、屋面板、梁及 屋架等的厚度。层高一般等于净高加上楼板层结构厚度。因此，在确定房 间层高时，不仅要考虑人体活动的净高要求、室内设备的高度、必须的空 气容量，还应考虑结构厚度的影响。在结构安全可靠的前提下，减小结构 厚度会增加房间的净高和降低建筑造价。 4．建筑经济效益 层高是影响建筑造价的一个重要因素。在满足使用 要求和卫生要求的前提下，适当降低层高可以相应减轻房屋自重，改善结 构受力状况，节约材料；同时还可减少房屋的间距，节约用地。普通砖混 结构的建筑物，层高每降低100 mm可节省投资1%。寒冷地区以及有空调 要求的建筑，降低层高，可减少空调费用、节约能源。
第3章 建筑剖面设计
5．室内空间比例 室内的空间比例对人的心理行为影响很大。高而 窄的空间易使人产生兴奋、激昂、向上的情绪，具有严肃感，但过高就 会觉得不亲切；宽而矮的空间易使人感到宁静、开阔、亲切，但过低又 会使人感觉压抑、沉闷。设计净高时，应巧妙运用空间比例的变化，使 物质功能与精神感受密切结合，从而获得理想的艺术效果。
（a）卧室
（b）幼儿园
图3-13 窗台高度
第3章 建筑剖面设计
3.3 房屋层数的确定
使用规范说明 3.3.1 房屋的使用要求
使用要求不同，建筑层数往往不同。对幼儿园、托儿所等建筑，考虑 到儿童的生理特点、安全，以及便于儿童与室外活动场地的联系，其层 数不宜超过3层。医院、中小学建筑也宜在3、4层之间。影剧院、体育馆 等建筑，由于面积较大、使用人数较多，为了能迅速而安全的疏散，宜 建1层或低层。而一般住宅、办公楼等建筑，由于使用人数相对较少，房 间层高低，使用较分散，故可建成多层或高层。
