离心式鼓风机设计手册离心式鼓风机设计手册第一章离心式鼓风机的概述离心式鼓风机是一种用于将空气或气体向某一方向输送的机械装置。
其工作原理为将气体加速至高速后进入离心式叶轮，由于离心力的作用，气体被甩到离心式叶轮外缘，在轮盘的作用下形成了高速气流，最终通过出风口排出。
离心式鼓风机又称离心风机，广泛应用于空气处理、工业气体输送、污水处理等领域。
第二章离心式鼓风机的结构离心式鼓风机主要由进风口、叶轮、轴承、机壳、出风口等部分组成。
进风口通常设有筛网以防止进入杂物，叶轮则是离心式鼓风机的核心组件，一般由多个叶片、中心轴和轮盘组成。
机壳则是保护和支撑叶轮和轴承的结构，出风口则是将气体排出的通道。
另外，为了保证离心式鼓风机的正常运行，通常还需配置电机、减速器、联轴器等辅助设备。
第三章离心式鼓风机的设计要点1.叶轮的设计叶轮是离心式鼓风机的核心组件，其设计要点包括叶片数目、叶片厚度、叶片形状等。
不同的工况需要不同的叶轮设计，一般可采用数值模拟和实验验证相结合的方法进行优化设计。
2.进出风口的设计进出风口的设计直接影响离心式鼓风机的气体流量和压力，应充分考虑其形状、结构和位置的因素，以保证气体的充分进出和流畅通畅。
3.机壳和支承的设计机壳和支承的设计应考虑其对叶轮和轴承的保护和支撑作用，充分考虑载荷、振动等因素，以确保离心式鼓风机的正常运转。
4.电机和减速器的选择电机和减速器的选择应根据离心式鼓风机的负载性质和运行条件来选择，以充分利用其动力输出。
第四章离心式鼓风机的维护和保养离心式鼓风机的维护和保养是保证其长期稳定运行的关键，包括定期检查、润滑、清理等工作。
特别需要注意的是轴承的润滑、清洁和更换，以及电机和减速器的维护保养和更换。
结语离心式鼓风机是一种重要的机械设备，其设计与维护保养对其运行效率和寿命具有至关重要的影响。
我们的设计和管理应遵循科学、合理、可持续的原则，以确保离心式鼓风机的长期稳定运行。
(完整版)离心风机选型计算
(完整版)离心风机选型计算
离心风机选型计算
离心风机是一种常用的工业设备，用于输送空气、排除粉尘和
废气。
选用适当的离心风机对于确保工业生产的正常运行非常重要。
本文将介绍离心风机的选型计算方法。
1. 功率计算
离心风机的功率计算需要考虑以下几个因素：
- 风量（Q）：风机输送的空气体积流量，单位为立方米/小时（m³/h）。
- 风压（ΔP）：风机输送空气所需的压力，单位为帕斯卡（Pa）。
- 效率（η）：风机的机械效率，通常以百分比表示。
根据风机的功率公式，可以计算出离心风机的功率（P）：
P = (Q * ΔP) / (3600 * η)
2. 风机选择
在选型时，首先需要确定所需的风量和风压。
根据工业生产中的需要，计算出所需的风量和风压值。
然后，根据所需的风量和风压值，结合实际操作条件，选择适当的离心风机型号。
在选择时，需要考虑以下因素：
- 风机的工作点：风机的风量和风压工作点应该位于风机的性能曲线范围内。
- 经济性：选择经济性优良的风机型号，平衡性能与成本。
3. 检验计算结果
在选型计算完成后，需要进行检验以确认选型结果的合理性。
可以将选型结果与实际工程应用情况进行比较和核实。
如果选型结果与实际情况相符合，即可确认选型计算的准确性。
4. 总结
离心风机选型计算是确保工业生产正常运行的关键步骤。
在进行计算时，需要充分考虑风量、风压和效率等因素，并结合实际操作条件进行选择。
最后，通过检验计算结果的合理性来确认选型计算的准确性。
离心风机的选型与设计
摘要离心式通风机的设计包括气动设计计算，结构设计和强度计算等内容。
离心式通风机的气动设计分相似设计和理论设计两种方法。
相似设计方法简单，可靠，在工业上广泛使用。
而理论设讲方法用于设计新系列的通风机。
本文在了解离心通风机的基本组成，工作原理以及设计的一般方法的基础上，设计了一种离心通风机。
关键字：离心式通风机工作原理设计方法ABSTRACTThe design of Centrifugal fan includes the calculation of aerodynamic and the structure etc. The aerodynamic design of Centrifugal fan has two kinds of methods: one is the likeness designs, the other is theoretical designs. Based on above, this article designed a Centrifugal fan based on above.Key words: Centrifugal fan; working principle; design method1. 引言…………………………………………………………………… .(1)2. 离心式通风机的结构及原理 (3)2.1离心式风机的基本组成 (3)2.2离心式风机的原理 (3)2.3离心式风机的主要结构参数 (4)2.4离心式风机的传动方式 (5)3离心风机的选型的一般步骤 (5)4.离心式通风机的设计 (5)4.1通风机设计的要求 (5)4.2设计步骤 (6)4.2.1叶轮尺寸的决定 (6)4.2.2离心通风机的进气装置 (13)4.2.3蜗壳设计 (14)4.2.4参数计算 (20)4.3离心风机设计时几个重要方案的选择 (24)5.结论 (25)附录 (25)引言通风机是依靠输入的机械能，提高气体压力并排送气体的机械，它是一种从动的流体机械。

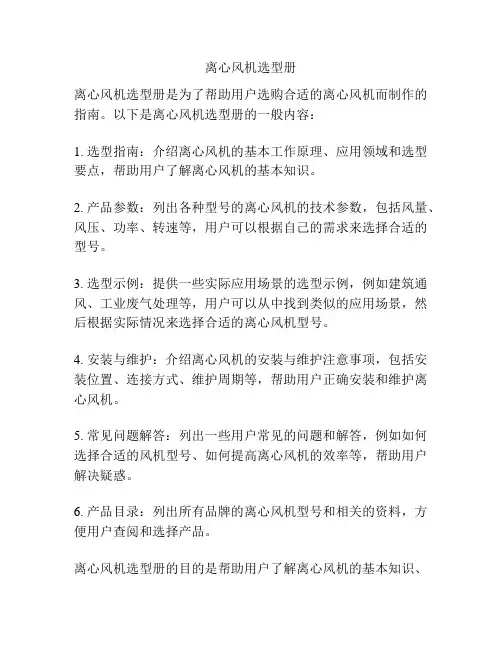

离心风机选型册
离心风机选型册
离心风机选型册是为了帮助用户选购合适的离心风机而制作的指南。
以下是离心风机选型册的一般内容：
1. 选型指南：介绍离心风机的基本工作原理、应用领域和选型要点，帮助用户了解离心风机的基本知识。
2. 产品参数：列出各种型号的离心风机的技术参数，包括风量、风压、功率、转速等，用户可以根据自己的需求来选择合适的型号。
3. 选型示例：提供一些实际应用场景的选型示例，例如建筑通风、工业废气处理等，用户可以从中找到类似的应用场景，然后根据实际情况来选择合适的离心风机型号。
4. 安装与维护：介绍离心风机的安装与维护注意事项，包括安装位置、连接方式、维护周期等，帮助用户正确安装和维护离心风机。
5. 常见问题解答：列出一些用户常见的问题和解答，例如如何选择合适的风机型号、如何提高离心风机的效率等，帮助用户解决疑惑。
6. 产品目录：列出所有品牌的离心风机型号和相关的资料，方便用户查阅和选择产品。
离心风机选型册的目的是帮助用户了解离心风机的基本知识、
选择合适的型号，并正确安装和维护离心风机，以达到预期的风量和风压要求。
用户可以根据选型册中的信息，结合自己的实际需求，选择最适合自己的离心风机。

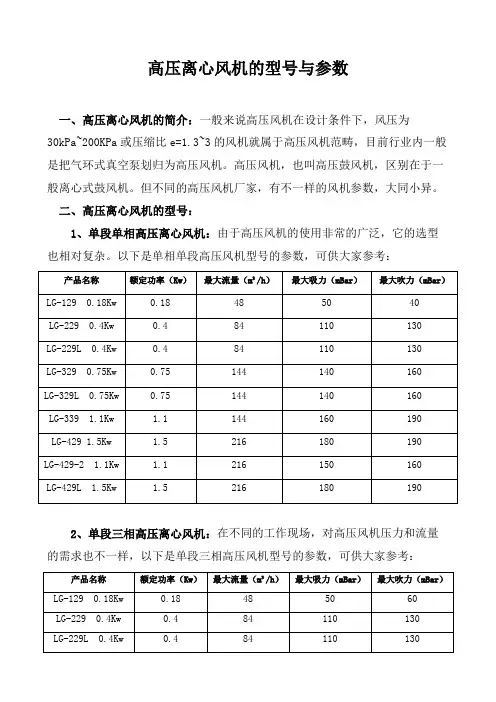

高压离心风机的型号与参数
高压离心风机的型号与参数
一、高压离心风机的简介：一般来说高压风机在设计条件下，风压为
30kPa~200KPa或压缩比e=1.3~3的风机就属于高压风机范畴，目前行业内一般是把气环式真空泵划归为高压风机。
高压风机，也叫高压鼓风机，区别在于一般离心式鼓风机。
但不同的高压风机厂家，有不一样的风机参数，大同小异。
二、高压离心风机的型号：
1、单段单相高压离心风机：由于高压风机的使用非常的广泛，它的选型也相对复杂。
以下是单相单段高压风机型号的参数，可供大家参考：
2、单段三相高压离心风机：在不同的工作现场，对高压风机压力和流量的需求也不一样，以下是单段三相高压风机型号的参数，可供大家参考：。
离心风机设计手册
离心风机设计手册第一章: 离心风机的基本原理1.1 离心风机的工作原理离心风机是一种用来输送气体、增压或排气的设备，其工作原理是利用叶轮的旋转运动，产生气体流动并增加气体的动能。
当气体通过叶轮受到离心力的作用时，产生的静压能和动能随着气体流向逐渐增加，从而实现对气体的增压或输送。
1.2 离心风机的结构和分类离心风机一般由电机、机壳、叶轮、进出口管道、轴承、密封等部分组成。
根据叶轮形式、工作方式和使用场合的不同，离心风机可以分为多种类型，如前曲叶离心风机、后曲叶离心风机、直流离心风机、多翼离心风机等。
第二章: 离心风机的设计参数及选型2.1 离心风机的设计参数离心风机的设计参数包括风量、压力、功率、效率等。
风量是指单位时间内通过离心风机的气体体积，常用单位是立方米/小时；压力是指离心风机产生的风压，通常用帕斯卡（Pa）表示；功率是指离心风机运行所需的功率，通常用千瓦（kW）表示；效率是指离心风机输出功率与输入功率的比值。
2.2 离心风机的选型离心风机的选型需要根据具体的工程需求来确定，主要考虑因素包括所需风量、风压、工作效率、噪音、振动、运行成本等。
在选型时，需要充分考虑系统的整体性能和稳定性，确保离心风机能够满足工程需求并获得最佳的运行效果。
第三章: 离心风机的设计流程及注意事项3.1 离心风机的设计流程离心风机的设计流程主要包括需求分析、初步设计、计算分析、优化设计、试制验证等步骤。
在需求分析阶段，需要充分了解工程需求，确定离心风机的工作参数；在初步设计阶段，需要设计离心风机的外观结构、叶轮形式、进出口形式等；在计算分析阶段，需要进行流体动力学分析、结构强度分析等工作；在优化设计阶段，需要根据分析结果进行结构优化，并进行整机性能的综合评估；在试制验证阶段，需要制作样机进行试验验证，确定离心风机的性能和稳定性。
3.2 离心风机设计的注意事项在进行离心风机的设计时，需要注意以下几点：要根据具体的工程需求确定离心风机的工作参数，确保设计的合理性和实用性；要进行系统的分析和计算，对离心风机的结构和性能进行综合评估，确保设计的可行性和稳定性；要进行试制验证，对设计的离心风机进行实际的性能测试和验证，验证设计的正确性和可靠性。
离心风机的设计全部
离心风机的设计全部离心风机是一种常用的风机类型，广泛应用于工业、建筑等领域。
离心风机的设计需要考虑到多个方面，包括风机的工作原理、结构设计、动力系统、控制系统等。
本文将对离心风机的设计进行详细探讨。
离心风机的工作原理是通过叶轮的高速旋转来产生气流，将空气吸入风机并排出，以达到通风、通风和冷却等目的。
在设计离心风机时，首先需要确定风机的工作参数，如风量、风压、转速等。
这些参数将决定风机的选型和设计要求。
在设计离心风机的结构时，需要考虑到叶轮、壳体、驱动系统和控制系统等因素。
叶轮是离心风机的核心部件，其设计应考虑到流体力学原理、叶轮材料的选择和叶轮的形状等因素。
叶轮的形状和叶片数量将影响风机的工作参数和效率，因此需要进行优化设计。
离心风机的壳体设计应确保良好的空气动力学性能和结构强度。
壳体一般分为进气段、叶轮段和出气段。
进气段需要具有良好的空气导向性能，以提高进风效果；叶轮段需要使气流与叶轮之间产生相对运动，并保证有效的能量转换；出气段需要使气流顺利排出风机。
离心风机的驱动系统通常采用电机作为动力源。
电机的选型和设计应根据风机的工作参数进行，确保电机能够提供足够的功率和转速。
此外，还需要设计适当的传动装置，如皮带和齿轮等，以使电机和叶轮能够良好地配合工作。
控制系统是离心风机的重要组成部分，可以实现风机的自动化控制和调节。
控制系统通常包括传感器、控制器和执行器等。
传感器用于测量风机的工作参数，如温度、湿度和风速等。
控制器根据传感器的信号进行逻辑控制，以实现对风机的启动、停止和调速等功能。
执行器用于控制风机的运行状态，如调整进气门的开度和叶轮的转速等。
总之，离心风机的设计需要考虑到多个方面，包括风机的工作原理、结构设计、动力系统和控制系统等。
只有综合考虑这些因素，才能设计出性能优良、可靠稳定的离心风机。
随着科技的不断进步，离心风机的设计也在不断创新和改进，为各行各业的发展提供了强有力的支持。
离心式风机的设计与计算
离心式风机的设计与计算离心式风机是一种常见的流体机械，广泛应用于工业和民用领域。
它通过离心力将空气或其他气体送入或排出系统，实现了空气循环和通风，具有很高的效率和可靠性。
离心式风机的设计与计算是实现其性能优化和系统匹配的关键步骤。
首先，离心式风机的设计要考虑到系统所需的风量、压力、功率等参数。
根据具体应用需求，确定所需的风量和压力值，再根据风机的特性曲线和效率曲线，选择合适的型号和尺寸。
常见的参数包括风机的叶轮直径、转速、功率、排气口位置等。
在设计中，需要进行叶轮的设计与计算。
叶轮是离心式风机的核心部件，起到气体的加速和转化能量的作用。
叶轮的设计需要考虑到叶片的数量、形状、角度、弯曲和厚度等因素，以及叶轮与机壳之间的间隙和封闭。
设计时需要进行流体力学的分析和计算，以确定最佳的叶轮参数，提高风机的效率和性能。
另外，离心式风机的设计还需要考虑到机壳的形状和结构。
机壳是保护和支撑风机的重要部分，具有阻止气体泄漏和降低振动噪音的作用。
机壳的设计需要考虑到气流的通道和分流，避免流动的二次损失和涡流产生。
机壳一般采用金属制造，具有合适的刚度和密封性能。
此外，离心式风机的设计还需要进行传热和动力学的计算。
传热计算可以确定风机的冷却性能和温升；动力学计算可以确定风机的转动惯量和所需的驱动力。
这些计算可以帮助设计者更加准确地估计风机的性能和参数，提高风机的可靠性和效能。
最后，在设计完成后，还需要进行风机的性能测试和调试。
性能测试可以验证设计的准确性和风机的实际性能，包括风量、压力、效率、功率等参数的测量。
调试可以发现和解决风机在运行过程中的问题，如振动、噪音、温升等。
总之，离心式风机的设计与计算是一个综合性的过程，需要考虑到流体力学、传热和动力学等多个方面的因素。
通过合理的设计和计算，可以实现风机的性能优化和系统的匹配，提高风机的可靠性、效率和使用寿命。
离心式风机的选型与设计
离心式风机的选型与设计一、应用环境需求分析应用环境是选择离心式风机的首要考虑因素之一、需要对应用环境进行详细分析，包括工作温度、工作湿度、介质腐蚀性、噪音要求等因素。
这些因素将对离心式风机的选型和材料选择产生重要影响。
二、流体参数分析三、风机性能参数评估在选型与设计过程中，需要对风机的性能参数进行评估。
常用的性能参数包括风机转速、功率、效率、轴功率、噪音等。
通过对风机性能参数的评估，可以确定风机的选型范围和工作条件。
四、风机叶轮设计风机叶轮是离心式风机的核心部件，其中叶轮的设计对风机的性能和工作效果有着重要影响。
在叶轮设计中，需要考虑叶轮的叶片数量、叶片形状、叶片弯曲角度等因素。
同时还需要对叶轮进行结构强度、动力学分析等。
五、风机外型设计风机外型设计直接影响着风机的气动效果和噪音产生。
在外型设计中，需要考虑风机的进口与出口形状、叶轮与壳体配合程度、进口导流罩设计等因素。
通过合理的外型设计，可以提高风机的效率并降低噪音产生。
六、材料选择与风机结构设计在选型与设计中，还需要根据应用环境的要求选择合适的材料。
材料应具有耐磨性、耐腐蚀性、抗氧化性等特点。
同时还需要对风机的结构进行合理设计，保证风机的工作稳定性和可靠性。
七、系统配套与综合分析风机选型与设计过程中，还需要考虑系统的配套问题。
包括电机的选择、频率控制器的设计、传动装置的选型等。
通过综合分析和优化设计，使风机系统达到最佳的工作状态和效果。
总之，离心式风机的选型与设计是一个综合性的过程，需要综合考虑应用环境、流体参数、性能参数、叶轮设计、外型设计、材料选择等多个因素。
通过合理的选型与设计，可以提高风机的效率、降低噪音、提高工作可靠性，并满足应用环境的要求。
风机离心风机的常识与选型(各种压效率概念计算等)
风机离心风机的常识与选型（各种压效率概念计算等）风机类型离心风机分类与结构离心风机（后简称风机）是依靠输入的机械能，提高气体压力并排送气体的机械，它是一种从动的流体机械。
离心风机广泛用于工厂、矿井、隧道、冷却塔、车辆、船舶和建筑物的通风、排尘和冷却；锅炉和工业炉窑的通风和引风；空气调节设备和家用电器设备中的冷却和通风；风洞风源和气垫船的充气和推进等。
离心风机分类主要结构部件一些常识1、压力：离心通风机的压力指升压（相对于大气的压力）,即气体在风机内压力的升高值或者该风机进出口处气体压力之差。
它有全压、动压、静压之分。
性能参数指全压（等于风机出口与进口总压之差）,其单位常用Pa、kPa、mH2O、mmH2O等。
2、流量：单位时间内流过风机的气体容积的量,又称风量。
常用Q来表示，常用单位是；m3/s、m3/min、m3/h。
3、转速：风机转子旋转速度。
常以n来表示，其单位用r/min。
4、功率：驱动风机所需要的功率。
常以N来表示，其单位用KW。
关于全压、动压、静压1、气流在某一点或某一截面上的总压等于该点截面上的静压与动压之和。
而风机的全压，则定义为风机出口截面上的全压与进口截面上的全压之差，即：Pt =（Pst2 +ρ2 V2 2/ 2）-( Pst1 +ρ1 V12/2)Pst2 为风机出口静压，ρ2为风机出口密度，V2为风机出口速度Pst1 为风机进口静压，ρ1为风机进口密度，V1为风机进口速度2、气体的动能所表征的压力称为动压，即：Pd=ρV2/23、气体的压力能所表征的压力称为静压，静压定义为全压与动压之差，即：Pst = Pt–Pd注：我们常说的机外余压指的是机组出风口处的静压和动压之和。
如下图所表示管道内全压、静压和动压：静压(Pj)由于流体分子不规则运动而撞击于器壁，垂直作用在器壁上的压力叫静压，用Pj表示，单位用毫米水柱。
计算时，以绝对真空为计算零点的静压称为绝对静压。
以大气压力为零点的静压称为相对静压。
离心式通风机设计和选型手册
离心式通风机设计和选型手册The Standardization Office was revised on the afternoon of December 13, 2020离心式通风机设计通风机的设计包括气动设计计算，结构设计和强度计算等内容。
这一章主要讲第一方面，而且通风机的气动设计分相似设计和理论设计两种方法。
相似设计方法简单，可靠，在工业上广泛使用。
而理论设讲方法用于设计新系列的通风机。
本章主要叙述离心通风机气动设计的一般方法。
离心通风机在设计中根据给定的条件:容积流量，通风机全压，工作介质及其密度，以用其他要求，确定通风机的主要尺寸，例如，直径及直径比，转速n,进出口宽度和，进出口叶片角和，叶片数Z，以及叶片的绘型和扩压器设计，以保证通风机的性能。
对于通风机设计的要求是：（1）满足所需流量和压力的工况点应在最高效率点附近；（2）最高效率要高，效率曲线平坦；（3）压力曲线的稳定工作区间要宽；（4）结构简单，工艺性能好；（5）足够的强度，刚度，工作安全可靠；（6）噪音低；（7）调节性能好；（8）尺寸尽量小，重量经；（9）维护方便。
对于无因次数的选择应注意以下几点：（1）为保证最高的效率，应选择一个适当的值来设计。
（2）选择最大的值和低的圆周速度，以保证最低的噪音。
（3）选择最大的值，以保证最小的磨损。
（4）大时选择最大的值。
§1 叶轮尺寸的决定图3-1叶轮的主要参数: 图3-1为叶轮的主要参数::叶轮外径:叶轮进口直径；:叶片进口直径；:出口宽度；:进口宽度；:叶片出口安装角；:叶片进口安装角；Z:叶片数；:叶片前盘倾斜角；一．最佳进口宽度在叶轮进口处如果有迴流就造成叶轮中的损失，为此应加速进口流速。
一般采用，叶轮进口面积为，而进风口面积为，令为叶轮进口速度的变化系数，故有：由此得出：(3-1a)考虑到轮毂直径引起面积减少，则有：(3-1b)其中在加速20%时，即,(3-1c)图3-2 加速20%的叶轮图图3-2是这种加速20%的叶轮图。
