汽车灯具基础知识

二、汽车灯具基本常识
1、几何光学的三个基本定律
直线传播 反射 折射
二、汽车灯具常识

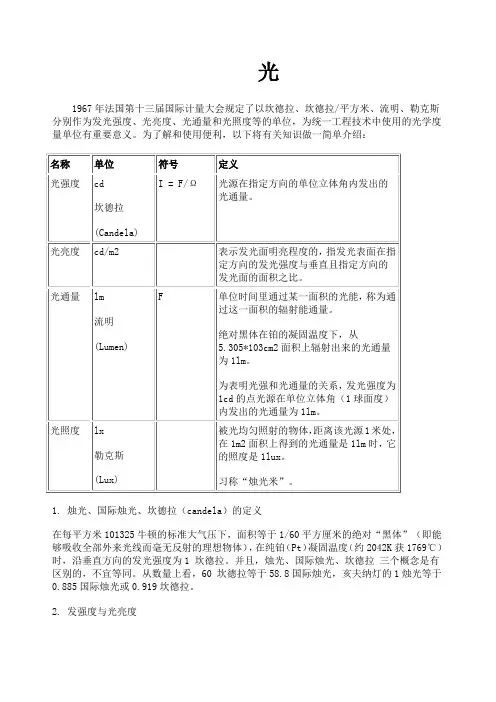

2、灯具常用光学单位
灯具效率
光通量 lm
照度 LX 光强 Cd 辉度 E
光色
色温 k
二、汽车灯具常识
2、灯具常用光学单位
１）一只 40W的普通白炽灯的光通量为350470lm， 而一只40W的普通直管形荧光灯的光通量为 2800lm左右，为白炽灯的6--8倍。 ２）夏季阳光强烈的中午地面照度约5000 lx， 冬天 晴天时地面照度约为2000 lx，晴朗的月夜 地面 照度约0.2 lx。
耐腐蚀性
较强
较低
四、汽车灯具主要结构
1、反射型前照灯组成
1.4 装饰罩：
作 用：外观美观，增加卖点 设计要点：外观、工艺、耐温性、多用PC材料
装饰框
四、汽车灯具主要结构
1、反射型前照灯组成
1.5 灯体：
作用：灯具大部分的零件 固定在灯体上,灯体 还起着与车身联接 涂胶槽 的作用。
灯体
四、汽车灯具主要结构
夜间=3×白天 照明状况不良时= 3×照明良好时
一、汽车灯具发展史
2、汽车灯具的重要性
2.2安全法规：
19世纪50年代 英国 道路交通法
20世纪20年代 英国 照明安全法 照明安全法
20世纪50年代 日、德、法、美、澳 20世纪80年代 中国 道路交通法
一、汽车灯具发展史
3、车灯发展
煤油灯
卤钨前照灯 封闭式前照灯
前转向灯
前位灯
≯400mm
≯400mm
≮600mm
≮600mm
≮350mm且≯1500mm。
≮350mm且≯1500mm
三、汽车灯具法律法规
3、GB 4785-1998
3.4前照灯电路控制：
1）在位置灯、示廓灯、侧标志灯、牌照灯打开 时远光灯或近光灯才能打开（间歇打开远 光时不适用）。 2）远光变近光时远光必须关闭，近光变远光时 近光可开。 3）远光接通指示器必须配备，近光接通指示器 选装。
四、汽车灯具主要结构
1、反射型前照灯组成
1.1 光源：
氙气灯：接通电源后,通过变压器，在几微秒内升到 2万伏以上的高压脉冲电加在石英灯泡内的金属电极 之间，激励灯泡内的物质（氙气、少量水银蒸气及 金属卤化物）在电弧中电离产生亮光。由于高温导 致碰撞激发，并随压力升高使线光谱变宽形成带光 谱。
四、汽车灯具主要结构
1、反射型前照灯组成
1.5.1 通气孔：
作 用：实现了灯具内外空气的流动、 交换，保证灯具内部、外部的 压力平衡。 设计要点：通气不通水，可利用通气孔本 身和灯体截面的突然过渡，也可将 通气孔布置成类似迷宫的形式，且 每两个通气孔应布置在不同的水平 面上，以避免形成“过堂风”。 一般情况至少留有2个通气孔。
保持前照灯方向与当前行驶
方向一致。
五、汽车灯具新技术
3、自动感应式灯光
◆ 根据环境情况（如：黄昏、 隧道、桥下、地下车库）
自动开启小灯、大灯，并
比亚迪F3
有更为人性的跟随功能。
汽车和挂车外部照明和信号装置基本环境试验
汽车及挂车外部照明和信号装置的安装规定 汽车前照灯配光性能 汽车和挂车转向信号灯配光性能 汽车倒车灯配光性能 汽车及挂车前位灯、后位灯、示廓灯和制动等配光性 能 汽车前雾灯配光性能 汽车及挂车后雾灯配光性能 机动车回复反射器 侧标志灯配光性能 汽车及挂车后牌照板照明装置配光性能 汽车驻车灯配光性能 机动车运行安全技术条件
课时：100分钟 课程目的：使初学者对汽车灯 具的基础知识有一定的认识。
目 录
一、汽车灯具发展史 二、汽车灯具基本常识 三、汽车灯具法律法规 四、汽车灯具主要结构 五、汽车灯具新技术
一、汽车灯具发展史
1、车灯诞生
1885年 德国 卡尔.本茨 （煤油灯）
一、汽车灯具发展史
2、汽车灯具的重要性
2.1 世界汽车安全事故统计资料表明：
带花纹配光镜 无纹配光镜
四、汽车灯具主要结构
1、反射型前照灯组成
1.3 配光镜：
玻璃配光镜 塑料配光镜
成本 温度 重量
清洗
价低 耐热性较高 较重 可以使用刮水清 洗系统
价高 耐热性较低 较轻 不能使用刮水清洗系 统
四、汽车灯具主要结构
1、反射型前照灯组成
1.3 配光镜：
玻璃配光镜 灯泡 防撞性 设计灵活 性 通用 易碎 较低 塑料配光镜 必须使用低紫外辐射 灯泡 不易碎 较高
三、汽车灯具法律法规
3、GB 4785-1998
3.2前照灯安装要求：
国标
远 光 灯 安装要 求 2只或4只
欧标
2只或4只
美标
2只
光色
安装要 求
白色
2只
白色
2只
白色
2只
近 光 灯
光色
白色
白色
白色
三、汽车灯具法律法规
3、GB 4785-1998
3.3前照灯安装位置：
距车辆外缘 近光 ≯400mm 两灯间距 ≮600mm 离地高度 ≮500mm且≯1200mm
低温试验 周围温度 试验时间 -40±3℃ 1小时 高温试验 50±2℃ 1小时
细则：正常试验状态放于试验箱内，依试验电压 点灯，转向信号灯按闪光频率点灯。
三、汽车灯具法律法规
3、GB 4785-1998
3.1前照灯功能要求：
1）近光：在照明条件好的道路上或城市中车 速较 慢的情况下及与对面车辆会车时采用的光 束 （ 距前方40m ） 2）远光：没有对开车辆情况下及高速公路上 行 驶时所用的灯光（距前方100m 、高2m ）
1、反射型前照灯组成
1.2 反射镜：
分类：抛物面反光镜、自由曲面反光镜。 区别：反光镜曲面的形状及计算方法不同 作用：接受、汇聚灯泡发出的光线，然后经配 光镜的偏移和散射后，形成符合法规要 求的光形。
四、汽车灯具主要结构
1、反射型前照灯组成
1.3 配光镜：
作用：将反光镜反射过来的光线进行配光，达到 法规要求的光形。
Biblioteka Baidu
五、汽车灯具新技术
2、随动转向前照灯
◆ 作用：解决了汽车在夜间 转弯时光照与行驶方向不
一致的“视觉盲点”问题， 驾驶者可以提前看到前方 弯道内侧的路况，提高夜 间行车安全性。
东风雪铁 龙凯旋
五、汽车灯具新技术
2、随动转向前照灯
◆ 原理：据汽车方向盘角度、 横摆角速度和车速的变化， 不断对汽车进行动态调节，
四、汽车灯具主要结构
根据光学系统分类
前 照 灯
反射型
投影型
四、汽车灯具主要结构
1、反射型前照灯组成
反射镜 光源 装饰罩 灯体 配光镜 线束总成 调光机构
四、汽车灯具主要结构
1、反射型前照灯组成
1.1 光源：
白炽 灯 卤钨 灯
氙气 灯
LED
福特后尾灯
四、汽车灯具主要结构
1、反射型前照灯组成
1.1 光源：
四、汽车灯具主要结构
1、反射型前照灯组成
1.6 调光机构：
调光装置 后盖 线束插座 排气孔
四、汽车灯具主要结构
1、反射型前照灯组成
1.6 调光机构（设计要点）
1） 调节机构连接可靠，不得引起松动； 2） 在灯光调节过程中，不能引起反光镜变形， 以防止灯具光分布的改变。 3） 灯光调节方便。 4） 调节装置与灯体密封良好。
二、汽车灯具常识
3、眩目光
◆ 定义：前照灯发出的光强度超过 了人的眼睛适应范围的光。 ◆ 原因：1.光束分布；2.光源周围 的亮度；3.人眼的生理机能 。 ◆ 对策：1.加大发光立体角；2.改 变配光；3.改善道路照明条件， 加宽道路。
二、汽车灯具常识
4、汽车灯具的种类
三、汽车灯具法律法规
1、我国法规清单
各种类型的汽车灯均应经受
除封闭式灯外的各种类型汽车灯均应经受 除封闭式灯外的各种类型汽车灯均应经受 除全塑汽车灯外，各种类型的汽车灯均应经受 仅是非封闭式前照灯和雾灯的反射镜的专项试验 仅是封闭式灯光组的专项试验 仅是封闭式灯光组的专项试验
三、汽车灯具法律法规
2、GB 10485-89
2.2耐温试验要求
序号 编号 名称
1
2 3 4 5 6 7 8 9 10 11 12 13
GB10485-89
GB4785-1998 GB4599-1994 GB17509-1998 GB15235-1994 GB5920-1999 GB4660-1994 GB11554-1998 GB11564-1998 GB18099-2001 GB18408-2001 GB18409-2001 GB7258-2004
三、汽车灯具法律法规
2、GB 10485-89
2.1基本试验项目
序号 项目 适用性规定
1
2 3
耐候性试验
耐温试验 振动试验
仅是采用塑料的配光镜的转向试验
仅是封闭式灯和主要零部件（配光性、反射镜等） 采用塑料的半封闭式灯应能经受 各种类型的汽车灯均应经受
4
5 6 7 8 9 10
冲击试验
防尘试验 防水试验 盐雾试验 反射镜劣化试验 强度、温度变化试 验 气密性试验
序号 1 2 3 4 名称 白炽灯 卤钨灯 氙气灯 LED 特点 便宜、电路简单、功率越大寿命越短 发光效率高、耐久性好、体积小、灯丝紧凑 价格昂贵、有一颗电压安定器、三倍亮度输出、 色温度舒适度、数倍产品寿命、耗电小、不适 于远近光频繁的交替 寿命长、启动时间短、结构牢固、电流消耗低、 体积小、质量轻
自由曲面前照灯
投影型前照灯
高强度放电灯 光纤前照灯
乙炔灯
非对称前照灯 非对称光前照灯
对称光前照灯
电光源车灯
一、汽车灯具系统概述
3、车灯发展
名 称 时 间
电光 乙炔 源车 灯 灯 1903 1913
非对 称前 照灯 1924
封闭 式前 照灯 1940
卤钨 前照 灯 20世 纪50 年代
投影 高强 光纤 型前 度放 前照 照灯 电灯 灯 1984 1995 在开 发
四、汽车灯具主要结构
2、投影型前照灯组成
光源、反光镜、挡板、凸透镜和配光镜。
◆ 光源：发光效率较高的卤素灯泡； ◆ 挡板的作用：遮挡一部分光线，形成法规要求的明 暗截止线； ◆ 特点：体积小、提高照明特性。
四、汽车灯具主要结构
2、投影型前照灯组成
五、汽车灯具新技术
1、自适应式前照灯 AFS
◆ 弯路照明：近光增加弯曲路面的性能。 ◆ 乡间小道照明：在近光上增加聚光的性能。 ◆ 城市街道照明：只用近光灯。 ◆ 恶劣天气照明：雾天时还要用雾灯。 ◆ 高速公路照明：在远光或近光上增加聚光。 ◆ 在车速较高时, 光束抬高，提高远处的识别能力。
三、汽车灯具法律法规
4、GB 4599-1994
4.1配光性能：
三、汽车灯具法律法规
4、GB 4599-1994
4.2配光要求：
1）近光：足够的照明和不眩目；远光：良好 的照明； 2）前照灯基准中心前25m； 3）近光应产生明显的明暗截止线，水平部分 在v-v线的左侧，右侧为与水平线向上15° 的斜线，或向上成45 °斜线至水平线垂直 距25cm转向水平的折线。
