2021年钢结构预埋件安装注意事项

钢结构预埋件施工

欧阳光明（2021.03.07）

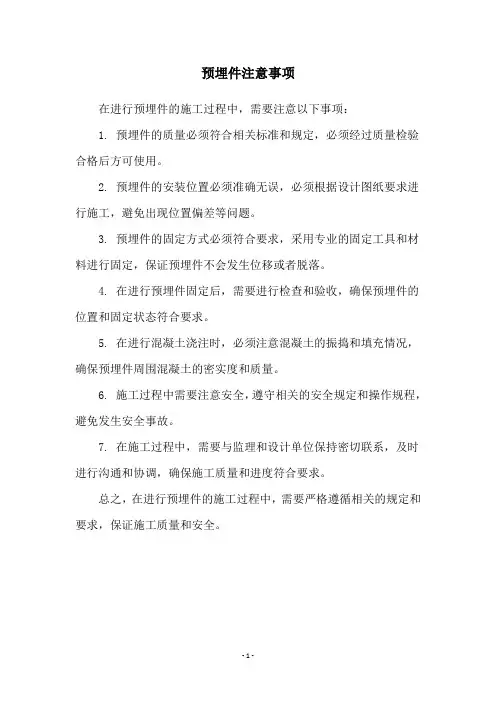

1、埋件安装一般注意事项见表：

2、埋件安装流程见图：

3、埋件的细部构造

埋件安装的质量对整体工程的施工质量有着有着之关重要的影响，根据设计图纸和深化图纸在工厂制作钢结构埋件，详见图：

3.1.定位螺栓的固定定位螺栓采用双层定位板固定：

定位螺栓固定示意图

3.2.埋件的固定

埋件在钢筋绑扎时进行埋设，待测量校正完成后将埋件与绑扎好的钢筋焊接固定在一起，保证其不产生偏移。混凝土浇筑施工过程中随时进行监控、校正。

埋件安装流程图

埋件示意图

4钢梁预埋件的施工

钢梁预埋件主要用于塔楼外框钢梁同核心筒剪力墙连接处。该埋件由埋在混凝土墙内的锚筋、锚板及同钢梁连接的连接板组成。其中锚筋采用HRB400钢筋，同锚板采用穿孔焊缝连接；连接板同锚板之间采用双面角焊缝连接；钢梁同埋件采用采用10.9级摩擦型高强螺栓连接。

钢梁预埋件采用人工安装，重量较大的埋件采用现场塔吊吊装：

钢梁预埋示意图

序

号

安装步骤示意图

1 测量定位:将钢梁

预埋件位置通过全

站仪、钢尺等引测

到土建的钢筋上，

做好放线标记。并

在模板搭设前，将

埋件平面位置的控

制轴线和标高测设

到下一楼层。

锚筋

混凝土剪

力墙

高强螺栓

锚板

连接板

2 埋件就位：根据埋件轴线和标高控制线，在核心筒剪力墙模板搭设前，把埋件初步就位，预埋件安装时，如果遇到竖向或水平钢筋阻挡，在土建绑扎钢筋时，及时调整竖向或水平钢筋。

3 埋件板清理、定位：核心筒模板施工过后，清理埋件板面上杂物，然后测量放线，精确定位受剪连接板的位置。

4 安装固定：埋件安

装就位固定后，由

监理测量复核，验

收合格后才能浇筑

混凝土。

钢梁预埋件安装步骤

埋件上安装连接板焊接时注意分层分道焊接。第一道焊缝连续施焊完成后，等焊缝处温度降至大气温度后才开始第二道的焊接。
