光控开关的工作原理分析
光控继电器电路工作原理
光控继电器电路工作原理光控继电器是一种利用光敏材料对光信号进行感应，并将光信号转化为电信号来控制继电器工作的一种设备。
它通常由光敏电阻、控制电路和继电器组成，工作原理主要包括光敏电阻感光、电阻变化、控制电路检测和继电器动作四个步骤。
光敏电阻是光控继电器的核心部件之一、光敏电阻的电阻值会随着感光材料受到光照强度的改变而改变。
当光敏电阻受到光照时，其电阻值减小；当光照减弱或消失时，其电阻值增大。
这种光敏材料的电阻特性使得光控继电器可以感应光信号。
控制电路是光控继电器的另一个核心部件。
它通常由稳压电路、比较电路和触发电路组成。
稳压电路用于稳定控制电路供电的电压，以保证电路正常工作。
比较电路用于检测光敏电阻的阻值和设定值之间的差异，并将结果传递给触发电路。
触发电路根据比较电路的结果控制继电器的工作。
在光控继电器的工作过程中，稳压电路会将供电电压稳定在适当的范围内。
当光照强度达到一定阈值时，光敏电阻的电阻值会降低到触发电路所设定的值以下。
比较电路会检测光敏电阻的电阻值，并与设定值进行比较。
如果光敏电阻的电阻值低于设定值，触发电路将会输出一个触发信号。
该触发信号将导致继电器的驱动电路产生电流，使继电器动作。
继电器是光控继电器的实际控制元件。
当触发器电路输出一个触发信号时，继电器的控制电路将对继电器的线圈施加电流。
线圈中的电流会产生一个磁场，这个磁场将吸引或排斥线圈中的铁心。
通过控制铁心的位置，继电器可以切换继电器的开关状态。
这样，光敏电阻感应到的光信号最终通过继电器的开关状态来控制继电器的工作。
总结起来，光控继电器的工作原理基于光敏电阻对光信号的感应。
当光敏电阻感应到光信号时，其电阻值会发生变化，这种变化通过控制电路被检测并转化为电信号。
控制电路根据检测到的电信号来控制继电器的工作。
继电器的工作结果最终通过继电器的开关状态来实现。
智能光控的基本原理
智能光控的基本原理灯光是被人需要的，不管是在家里还是在办公室灯光都是被需要的，那么普通的灯光只是一种形式和颜色，智能家居光控制系统的话是可以通过手机、网络来控制灯光。
在我们举行聚会的时候就可以把灯光调制到符合环境的颜色，那么今天来一起了解一下智能家居光控系统以及原理吧！智能光控制系统的工作原理智能灯光控制系统的工作原理在于，通过合理结合定时控制、光感控制，实现在需要的时候将需要的区域照明，泛光照明等通过智能开关的方式将灯光控制到合适的照度。
比如，当天色渐暗时，光线感应器可自动将室外照明及泛光照明自动打开，;深夜时，定时器可自动将其中部分灯光关闭，当天色渐亮至一定照度时，光线，光线感应器在自动将剩余部分灯光关闭，一切均为自动完成，可以有效节约能源和降低运行费用。
智能家居光控制系统灯光是如何控制的？智能灯光的控制是根据每个人的不同需求，结合工程实际，智能网关主机与基于ETRON-NET总线的ET-R0816A执行模块、面板、触屏等组成PPS智能照明控制系统，通过我们提供的免费安卓版配置软件，可以轻松实现按键绑定、场景设置、定时等配置及灯光控制。
智能光控制系统的控制模式一类是以C-bus （或i-bus）为代表的网络控制系统，该类型在展览馆以得到广泛使用，其特长是对诸如灯光、空调和主要以开关操作为主的设备进行控制。
另一类方式是智能化多媒体网络控制系统，其特长是针对多媒体控制时，具有更强大的支持能力。
能对诸如选择信号、模拟量调整以及在被控制对象操作程序复杂时，进行有针对性的逻辑编程控制。
智能灯、光控制系统方便安装调试，操作简单，尤其用于工作场所可以有效节能和美化工作环境。
这种智能的灯光系统还可以和投影仪等联动，只需一键就可以营造出需要的工作氛围，很适合会议室使用。
智能灯光控制系统是对灯光进行智能控制与管理的系统，跟传统照明相比，它可实现灯光自动开启、调光、一键场景、一对一遥控及分区灯光全开全关等管理，下方是关于智能家居灯光控制原理的内容，您可以了解一下。
光电开关工作原理
光电开关原理及应用一、前言光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。
由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。
二、光电开关介绍1、工作原理光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。
物体不限于金属，所有能反射光线的物体均可被检测。
光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。
工作原理如图1所示。
多数光电开关选用的是波长接近可见光的红外线光波型。
图2是德国SICK公司的部分光电开关外型图。
2、光电开关的分类及术语解释（1）、分类①漫反射式光电开关：它是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，物体将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。
当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。
②镜反射式光电开关：它亦集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。
③对射式光电开关：它包含了在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器，当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。
当检测物体为不透明时，对射式光电开关是最可靠的检测装置。
④槽式光电开关：它通常采用标准的U 字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了开关量信号。
槽式光电开关比较适合检测高速运动的物体，并且它能分辨透明与半透明物体,使用安全可靠。
⑤光纤式光电开关：它采用塑料或玻璃光纤传感器来引导光线，可以对距离远的被检测物体进行检测。
CD4011声光控开关电原理图
CD4011声光控开关电原理图它由驻极体话筒BM、三极管VT（β≥200）等组成话筒传感放大电路，集成电路IC、单向晶闸管VS1等组成控制开关电路，VD2～VD5组成全波桥式整流电路，还有负载照明灯EL和IC工作电源电路。
在话筒传感放大电路中，C1电容量取值较小，对击掌脉冲音频信号敏感，输入的负脉冲信号使VT集电极上升到高电位。
在控制电路中，IC—1输入端连接有负载电阻器R3与光敏电阻器RG组成的分压图为实用声控照明灯的电路。
它由驻极体话筒BM、三极管VT、R1、R2、R3、C1等组成话筒传感放大电路，集成电路IC、单向晶闸管VS1等组成控制开关电路，VD2～VD5组成全波桥式整流电路，还有负载照明灯EL和IC工作电源电路。
在话筒传感放大电路中，C1电容量取值较小，对击掌脉冲音频信号敏感，输入的负脉冲信号使VT集电极上升到高电位。
在控制电路中，IC—1输入端连接有负载电阻器R3与光敏电阻器RG组成的分压电路，当环境光线较暗时，RG呈现出较高电阻值，使输入端第1、2脚电位上升，但达不到门开启电压，只有声控信号使VT集电极呈现高电位，IC-1输入端电平才上升到门开启电压，通过控制开关电路使晶闸管导通，照明灯点亮，延迟一定时间EL自动熄灭。
当环境光线较强时，RG呈现出较低电阻值，尽管有声控信号使VT截止，也达不到IC1门开启电压，EL不能被点亮，即白天声控作用被禁止，傍晚声控才起作用，这就是声控楼道灯的工作原理。
R3取值关系到声控灯的可靠性，当R3取值为33KΩ时，声控灵敏度提高(声控距离≥5m)，光控灵敏度下降。
当R3*为可调电阻，取值为33K-680KΩ范围，阻值大光控灵敏度提高，可在很弱环境光线下就能开启声控灯。
注意R3电阻值大小使负载电流变化，影响其工作电压，可以微调分压电阻器R7，使VDD工作电压不要超过18V。
声光控开关电路原理图分析
该电路是目前市面上常用的声光路灯控制器的原理图.220V市电经过VD1~VD4组成的桥式整流输出脉动电压,经过R1,VD5,C1降压滤波后,由VS提供11V的稳定直流电压,为控制电路提供电源供给.静态待机状态下：BM无信号输入，V1处于静止放大状态，因为C3的隔直作用，V2基极无偏置电压而处于截止状态，导致V3的Vbe为0使得V3也处于截止状态，C4上面无电压，VT的控制极没有提供足够的导通电压，VT处于截止状态，EL没有足够的电流，处于熄灭状态。
当外界光照强度足够时：RG呈现低阻抗状态，即使短路C3，V2的基极也得不到足够的偏置电压而处于截止状态，导致V3的Vbe为0使得V3也处于截止状态，C4上面无电压，VT的控制极没有提供足够的导通电压，VT处于截止状态，EL没有足够的电流，处于熄灭状态。
当外界光照强度较弱且无声音信号时：RG呈现高阻抗状态，与R7,R8的阻值相比可视作RG为开路状态，但因为C3的隔直作用，V2基极无偏置电压而处于截止状态，导致V3的Vbe为0使得V3也处于截止状态，C4上面无电压，VT的控制极没有提供足够的导通电压，VT处于截止状态，EL没有足够的电流，处于熄灭状态。
当外界光照强度较弱且有声音信号时：RG呈现高阻抗状态，与R7,R8的阻值相比可视作RG为开路状态。
BM输出的音频信号经过V1放大在其集电极产生了幅度极高的音频信号，通过C3耦合，这个放大后的音频信号正极性部分经过R5,R6,R7,R8分压后为V2提供了足够强的基极偏置，V2进入导通状态致使V3进入饱和导通状态，电源通过V3,VD6向C4充电，由于音频信号的频率不会很高而且声音信号有一定的持续时间，C4在这段时间内可以被充满电至10V左右，此时C4通过R10为可控硅VT提供了足够的导通电压，EL获得足够的电流，处于发光状态。
当声音信号消失后，由于VD6被反向偏置，C4上的电荷只能通过R10,VT放电，而C4和R10的放电时间常数比较大，VT会保持持续导通，直到C4上的电压不足以使VT导通时，EL恢复到熄灭状态。
光控开关原理

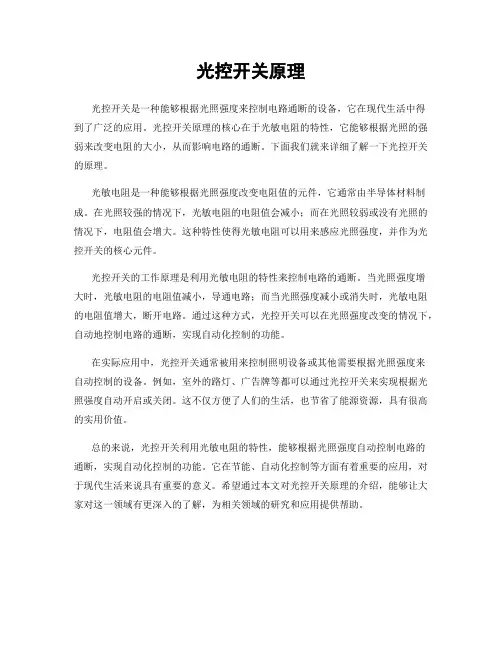

光控开关原理
光控开关是一种能够根据光照强度来控制电路通断的设备，它在现代生活中得
到了广泛的应用。
光控开关原理的核心在于光敏电阻的特性，它能够根据光照的强弱来改变电阻的大小，从而影响电路的通断。
下面我们就来详细了解一下光控开关的原理。
光敏电阻是一种能够根据光照强度改变电阻值的元件，它通常由半导体材料制成。
在光照较强的情况下，光敏电阻的电阻值会减小；而在光照较弱或没有光照的情况下，电阻值会增大。
这种特性使得光敏电阻可以用来感应光照强度，并作为光控开关的核心元件。
光控开关的工作原理是利用光敏电阻的特性来控制电路的通断。
当光照强度增
大时，光敏电阻的电阻值减小，导通电路；而当光照强度减小或消失时，光敏电阻的电阻值增大，断开电路。
通过这种方式，光控开关可以在光照强度改变的情况下，自动地控制电路的通断，实现自动化控制的功能。
在实际应用中，光控开关通常被用来控制照明设备或其他需要根据光照强度来
自动控制的设备。
例如，室外的路灯、广告牌等都可以通过光控开关来实现根据光照强度自动开启或关闭。
这不仅方便了人们的生活，也节省了能源资源，具有很高的实用价值。
总的来说，光控开关利用光敏电阻的特性，能够根据光照强度自动控制电路的
通断，实现自动化控制的功能。
它在节能、自动化控制等方面有着重要的应用，对于现代生活来说具有重要的意义。
希望通过本文对光控开关原理的介绍，能够让大家对这一领域有更深入的了解，为相关领域的研究和应用提供帮助。
光控感应开关原理
光控感应开关原理
光控感应开关是一种利用光敏元件测量周围光强度的设备。
其工作原理基于光敏元件的光电效应，当光照射到光敏元件上时，光敏元件会产生电流或电压信号。
通过测量这一信号的大小，可以判断光强度的变化。
光控感应开关通常包括一个光敏元件和一个控制电路。
光敏元件可以是光敏电阻、光敏二极管、光敏三极管等，它们对光的敏感程度不同。
控制电路负责对光敏元件输出的电流或电压信号进行处理和判断。
在光强度较弱的环境中，控制电路会将光敏元件输出的信号放大，以便更准确地检测光强度的变化。
当光强度超过一定阈值时，控制电路会触发开关动作，改变相应的电路状态。
光控感应开关广泛应用于照明系统、安防系统等领域。
在照明系统中，光控感应开关可以根据光强度的变化自动调节灯光的亮度，从而实现节能和舒适的照明环境。
在安防系统中，光控感应开关可以监测周围光强度的变化，当光强度突然增强时，可以触发警报或其他安全措施。
总的来说，光控感应开关利用光敏元件对光的感应作用，通过控制电路判断光强度的变化并采取相应的措施，实现自动控制或报警功能，从而提高照明系统的智能化和安全性能。
光控开关_实验报告
一、实验目的1. 了解光控开关的工作原理和基本结构。
2. 掌握光控开关的制作方法及调试技巧。
3. 分析光控开关在实际应用中的优缺点。
二、实验原理光控开关是一种利用光电效应实现自动控制的开关装置。
其基本原理是：当环境光线强度低于设定阈值时，光敏元件（如光敏电阻）的电阻值降低，电路导通，使负载（如灯泡）点亮；当环境光线强度高于设定阈值时，光敏元件的电阻值升高，电路断开，使负载熄灭。
三、实验器材1. 光控开关模块2. LED灯3. 杜邦线4. 面包板5. 电源6. 光源（如手电筒）四、实验步骤1. 将光控开关模块、LED灯、杜邦线和面包板准备好。
2. 将光控开关模块的输出端（一般标记为“OUT”）与LED灯的正极连接。
3. 将LED灯的负极与面包板的地线连接。
4. 将光控开关模块的输入端（一般标记为“A”或“L”）与面包板的地线连接。
5. 将面包板接入电源。
6. 打开电源开关，观察LED灯的亮灭情况。
五、实验现象与分析1. 在光线充足的环境下，LED灯熄灭，说明光控开关处于关闭状态。
2. 在光线较暗的环境下，LED灯点亮，说明光控开关处于开启状态。
实验现象表明，光控开关能够根据环境光线强度自动控制LED灯的亮灭，实现了自动控制的目的。
六、实验结论1. 光控开关是一种利用光电效应实现自动控制的开关装置，具有节能、环保等优点。
2. 光控开关在实际应用中，如路灯、户外照明等，具有良好的效果。
3. 光控开关的灵敏度和阈值可通过调整光敏元件的参数进行调节。
七、实验拓展1. 设计一个光控开关电路，实现对多个LED灯的自动控制。
2. 研究光控开关在不同环境光线下的工作性能，如阴雨天、雾霾天等。
3. 探索光控开关在其他领域的应用，如智能家居、安防系统等。
八、注意事项1. 在实验过程中，注意安全，避免触电事故。
2. 实验器材的连接要牢固，防止接触不良导致电路故障。
3. 调整光敏元件的参数时，要细心操作，避免损坏元件。
通过本次实验，我们对光控开关的工作原理和基本结构有了深入了解，掌握了光控开关的制作方法及调试技巧。
光控开关工作原理
光控开关工作原理
光控开关是一种利用光敏元件和电子电路结合的装置，通过感知环境中的光照变化来实现电路的自动控制。
其工作原理主要基于光敏元件的光电效应。
光敏元件，如光敏电阻或光敏二极管，能够将接收到的光线转换为电信号。
当环境中的光线照射到光敏元件上时，光子与元件内部的原子相互作用，导致电子从束缚状态中被激发出来，形成光电流。
这个光电流的大小取决于光照的强度，因此光敏元件可以用来检测环境中的光照变化。
在光控开关中，光敏元件与电子电路相连接。
当光照强度达到一定阈值时，光敏元件输出的电信号会使电子电路触发相应的动作，如接通或断开电路。
这样，光控开关就能够根据环境中的光照情况自动控制电路的状态。
在实际应用中，光控开关可以用于各种需要自动控制灯光、电器等设备的应用场景。
例如，在智能家居系统中，光控开关可以与环境传感器和自动控制系统相结合，实现室内灯光的自动调节和节能控制。
声光控开关原理分析
声光控开关组装技术声光控开关组装技术这里所剖析的声光控开关，灵敏度高，电路简单，元件少，而且容易装。
该电路由四个与非门IC （TC4011BP ）、光敏电阻（R 9）、电容式话筒（R 10）、单向可控硅（D 7）等元件组成，电路原理如图所示：一、 工作原理200V 市电经D 6、R 8、C 3组成的半波整流电路，在C 3上得到电压供R 10。
白天，R 9受光照射电阻约十几K ；UIA 1、2脚处于低电平，3脚输出高电平，D 1导通；让UID 的13脚呈高电平，则UID 的11脚输出低电平，使可控硅D 7无触发电平而截止，使DS 无回路而不亮。
到了夜晚光线变暗时，光敏电阻R 9的阻值变大（约1M 左右）而使UIA 的1、2脚呈高电平，3脚输出低电平而使D 1反向截止，UID13相当于空脚（呈高电平），11脚输出低电平，D 7无触发电平，灯泡无回路还是不亮。
当有脚步声或声音信号到来时，将使R 10产生一个信号电平，经C 1耦合给UIC8、9脚（此时两脚呈高电平），10脚输出低电平，则UID 的13脚为低电平，由于此时UIB5、6脚相接过R 6到地而呈低电平，4脚输出高电平，UID12脚为高电平，所以UID11脚输出高电平，D7得到足够的触发电平而导通；灯泡的回路为D5、D7、D2而导通点亮。
声音信号是个瞬间信号，在UID11脚与UIB5、6脚之间接一个电解电容（C4），当UID11脚输出高电平的同时也给C4充电，使UIB5、6脚电压更低。
而电容两端的电压不能突变，还让11脚处于高电平。
这时C4经R7、D7、R6放电。
当放到电平不能满足可控硅的触发电平时，D7截止而使灯泡的回路断开，灯泡熄灭。
只有当又一次声音信号到来时，重复上述动作，灯泡又点亮。
二、调试焊接无误后，试验时用黑胶布将光敏电阻封闭，使它不受光照射。
接通市电后灯泡会稍微闪亮一下，然后鼓掌或说话，灯泡会点亮且延时，如延时不够长，加大C4的容量。
光控灯_实验报告
一、实验目的1. 了解光控灯的工作原理及电路设计。
2. 掌握光敏电阻在光控灯中的应用。
3. 熟悉光控电路的搭建与调试方法。
二、实验原理光控灯是一种利用光敏电阻检测光线强度，自动控制灯光开关的装置。
当环境光线较强时，光敏电阻的电阻值降低，电路导通，灯光关闭；当环境光线较弱时，光敏电阻的电阻值升高，电路断开，灯光开启。
光敏电阻是一种利用光电效应制成的半导体器件，其电阻值随入射光的强弱而改变。
光控电路通常采用光敏电阻与晶体管组成的基本电路，通过晶体管的开关控制灯光的亮与灭。
三、实验器材1. 光敏电阻（型号：LR8）2. 晶体管（型号：2N2222）3. 继电器（型号：12V 5A）4. 灯泡（型号：5W）5. 电阻（1kΩ）6. 电容（0.1μF）7. 电源（12V）8. 实验板9. 连接线四、实验步骤1. 搭建光控电路：按照实验原理图连接光敏电阻、晶体管、继电器、灯泡、电阻、电容等元件，确保连接正确无误。
2. 测试光敏电阻：将光敏电阻置于暗处，用万用表测量其电阻值，记录数据。
3. 调试电路：调整电路中的电阻，使光敏电阻在光线较强时电阻值降低，光线较弱时电阻值升高。
4. 测试电路：在暗处放置光敏电阻，观察灯泡是否点亮；在亮处放置光敏电阻，观察灯泡是否熄灭。
5. 调整电路参数：根据实验结果，适当调整电路中的电阻和电容，使光控效果更加理想。
6. 测试电路性能：在白天、夜晚等不同光照条件下测试电路性能，确保光控灯能正常工作。
五、实验结果与分析1. 光敏电阻在暗处的电阻值为几千欧姆，在亮处的电阻值为几十欧姆，符合实验原理。
2. 调整电路参数后，光控灯能实现自动开关，满足实验要求。
3. 在不同光照条件下，光控灯能正常工作，性能稳定。
六、实验结论1. 光控灯是一种利用光敏电阻检测光线强度，自动控制灯光开关的装置，具有节能、环保、方便等优点。
2. 光敏电阻在光控灯中起到关键作用，其电阻值随入射光的强弱而改变，实现灯光的自动开关。
声光控开关的工作原理
声光控开关的工作原理嘿，朋友们！今天咱来唠唠声光控开关的工作原理。
你说这声光控开关啊，就像是一个特别机灵的小卫士。
咱就想象一下，它站在那里，时刻保持着警惕。
有一天，我和朋友小李在一个楼道里，突然天黑了下来。
这时候，我就对小李说：“嘿，你看，等下这个声光控开关就要开始工作啦。
”小李好奇地问：“它咋工作呀？”我笑着说：“别急嘛，等会儿你就知道啦。
”这时候，我故意大声咳嗽了一声，“啪”的一下，灯亮啦！小李惊讶地说：“哇，这么神奇呀！”我得意地解释道：“这声光控开关呀，里面有声音传感器和光传感器呢。
就像它有一双耳朵和一双眼睛。
当周围环境比较暗的时候，它的眼睛就感觉到了，这时候要是有声音，它的耳朵听到啦，就像我们刚才那样，它就会立马让灯亮起来。
”小李恍然大悟：“哦，原来是这样啊！”咱再说说这声音传感器，它就像是一个特别敏感的小耳朵，稍微有点动静它都能捕捉到。
哪怕是你轻轻的脚步声，或者是小声的说话声，它都能察觉到。
而光传感器呢，就像是一个能判断白天黑夜的小裁判，它能准确地知道光线的强弱。
我有次和邻居老张聊天的时候也说到这个。
老张说：“这玩意儿可真方便啊，不用我们去手动开关灯。
”我点头说：“对呀，尤其是在一些公共场所，像楼道啊、走廊啊，能省不少电呢。
”老张笑着说：“可不是嘛，又节能又好用。
”其实啊，声光控开关的工作原理说起来也不复杂，但它给我们的生活带来的便利可不少。
它就像是一个默默工作的小助手，不声不响地为我们服务着。
它不需要我们时刻去关注它，只要环境需要，它就会自动行动起来。
它让我们在黑暗的时候不必摸索着找开关，只要发出一点声音，它就会给我们带来光明。
它让我们的生活更加便捷，更加舒适。
所以啊，朋友们，声光控开关虽然看起来小小的一个，但它的作用可真不小呢！这就是我对声光控开关工作原理的理解啦，你们觉得呢？。
光控电路电路工作原理
光控电路电路工作原理
光控电路是一种利用光敏元件控制电路工作的装置。
它常常用于光照自动控制、光敏感应报警等应用场合。
光控电路的工作原理基于光敏元件的特性以及电路中的相关元件。
光敏元件通常使用光敏电阻、光敏三极管或光敏二极管等，其特点是对光线的照射敏感，当照射强度发生变化时，其电阻或电流也会发生相应的变化。
在光控电路中，一般会将光敏元件与其他相关元件（如电阻、电容、开关等）组成一个电路。
光敏元件接收到光线后，会根据光的强弱改变其电阻或电流。
这样，其所处的电路就会因为光线的变化而发生相应的变化。
通过合理设计电路，可以实现根据光照强度的变化来控制电路的开关、亮度或其他相关参数。
例如，当光敏元件接收到强光时，其电路可以控制灯光的亮度减小或关闭；当光照减弱时，电路可以控制灯光亮度增加或打开。
此外，光控电路还可以与其他类型的传感器或控制器相结合，实现更复杂的功能。
例如，可以将光控电路与温度传感器结合，实现根据光线强弱和温度变化来自动控制室内灯光和空调的开关。
总之，光控电路的工作原理基于光敏元件对光的敏感性以及电路中其他相关元件的控制作用，通过合理设计和连接这些元件，
可以实现根据光照强度的变化来控制电路的工作。
这种装置在现实生活中有着广泛的应用。
光电开关工作基础学习知识原理
光电开关原理及应用一、前言光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。
由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。
二、光电开关介绍1、工作原理光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。
物体不限于金属，所有能反射光线的物体均可被检测。
光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。
工作原理如图1所示。
多数光电开关选用的是波长接近可见光的红外线光波型。
图2是德国SICK公司的部分光电开关外型图。
2、光电开关的分类及术语解释（1）、分类①漫反射式光电开关：它是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，物体将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。
当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。
②镜反射式光电开关：它亦集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。
③对射式光电开关：它包含了在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器，当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。
当检测物体为不透明时，对射式光电开关是最可靠的检测装置。
④槽式光电开关：它通常采用标准的U 字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了开关量信号。
槽式光电开关比较适合检测高速运动的物体，并且它能分辨透明与半透明物体,使用安全可靠。
⑤光纤式光电开关：它采用塑料或玻璃光纤传感器来引导光线，可以对距离远的被检测物体进行检测。
自制太阳能光控开关
自制太阳能光控开关一、工作原理本光控开关如附图所示，该电路由非晶硅电池（光电池）、继电器、可调电阻、三极管、9V直流电源、手动开关等构成。
继电器主接点1、2为线圈接点，3、4接常闭触点，3、5接常开触点，其中3、4、5与负载电路相连。
当光照的光通量大于220 Lm 时，将S处于闭合位置，电源电压使三极管正偏导通，继电器吸合，使控制负载的常闭触点3、4断开，常开触点3、5闭合，使路灯或灯塔回路断开，将其熄灭。
当遇着阴雨天，光照恰好在220 Lm以下值，且路灯处于熄灭状态时，需要将复位开关S断开，继电器释放，使电路恢复原始状态。
二、元件选取非晶硅电池采用6个导通单元，37.82cm2，引出正负极；继电器采用高灵敏度的，其动作电压为9V，内阻在300Ω～2kΩ均可用。
表1室外，下午2：00。
光源：太阳(电气参数)光源开路电压带负载电压最小工作电压(开路)最小电压的电池面积电池材料最小导通单元数环境温度太阳4V1．2V2．3V18．9cme非晶硅3个23℃注：测试的太阳能电池分为6个导通单元，37．82cm(平方)。
表2 在房间里，晚上8；00，光源：照明灯泡（物理参数）光源(白炽灯)光通量(Lm)光源与电池板的垂直距离(Cm)太阳能电池面积(Cm2)继电器启动时光源与电池板距离(Cm)备注40瓦(磨砂)245637.827环境温25瓦2203.537.824度14℃三、制作与调整光控开关电路部分应放在室外工作，但不能受雨、露、雾及潮气的侵蚀。
为此可采用以下两种措施进行保护。
1.给光电池加上玻璃罩。
找一个废旧大灯泡，用软铅笔沿要割去的位置画线，用串有100瓦灯泡的市电接在画线的断开处通电（注：操作时请注意安全），则灯泡自然从画线处断开。
再用细砂纸轻轻地把断口磨平，玻璃罩就做成了，玻璃罩内放光电池，并用环氧树脂粘牢，封上火漆，从罩内引出光电池的正负极。
2.把光电池固定在一个塑料盒表面上，在盒上钻上小孔，将电路的其他部分置于盒内，放上干燥剂，引出负载线和开关线，再将塑料盒紧闭即可。
光控开关的工作原理
光控开关的工作原理
光控开关是一种利用光敏元件对光信号进行感应和控制的设备，其工作原理可简单描述如下：
1. 光敏元件感应光信号：光控开关的核心部件是光敏元件，通常采用光敏电阻、光敏二极管或光敏三极管等。
这些光敏元件在光照条件下会呈现不同的电阻、电流或电压特性。
2. 光信号转换为电信号：当环境中有光射入光控开关的光敏元件时，光敏元件会将光信号转换为相应的电信号。
其具体工作方式与所采用的光敏元件类型有关，例如光敏电阻的电阻值随光照强度变化；光敏二极管会产生光电流；光敏三极管则可通过光电流或光电压的变化来感应光信号。
3. 电信号控制开关操作：光信号经过光敏元件转换为电信号后，将被输入到开关电路中进行处理。
开关电路可以基于处理电信号的电路元件（如比较器、运放等）来实现控制功能。
根据光信号的特点和设定的阈值，当光信号超过或低于某个阈值时，开关电路会产生相应的输出信号。
4. 控制外部设备：通过开关电路产生的输出信号，可以控制外部设备的开关操作。
例如，在光照强度达到或低于预设的阈值时，开关电路可以输出信号控制灯具的开关。
这样，光控开关就实现了对光照强度的感应和控制。
总结来说，光控开关的工作原理就是通过光敏元件感应光信号，并将其转换为电信号，再通过开关电路进行处理和控制外部设
备的操作。
这样可以实现根据环境光照条件的变化，自动控制相关设备的开关状态。
光控开关的工作原理
光控开关的工作原理
光控开关（Light control switch）是一种可根据光强度自动控制开关状态的装置。
其工作原理基于光敏元件的特性，主要包括光敏元件、比较器、输出控制等部分。
当光控开关处于工作状态时，光敏元件会不断感受外部光照强度，并将感受到的光信号转化为电信号。
光敏元件通常采用光敏电阻、光敏电容或光二极管等，其特性是随着光强度的变化而产生电阻、电容或电压的变化。
光敏元件输出的电信号经过比较器的比较，与事先设定的阈值进行比较。
阈值是一种设定的光强度水平，光敏元件感受到的光强度高于阈值时，比较器会输出高电平信号；当光强度低于阈值时，比较器输出低电平信号。
输出控制部分根据比较器输出的信号决定开关的状态。
当比较器输出高电平信号时，开关处于闭合状态，电路通电；而当比较器输出低电平信号时，开关处于断开状态，电路断电。
在实际应用中，光控开关常用于照明系统、自动窗帘、太阳能设备等领域，它可以根据环境光线的变化，自动调节照明亮度或控制设备的开关状态，提高能源利用效率，使用户的生活更加便捷和舒适。
需要注意的是，光控开关的工作效果会受到环境光照强度的影响，如有强光直射或环境光线波动频繁等情况，可能会导致误
操作或不稳定的工作状态，因此在实际使用中，需要根据具体环境和需求进行调试和优化。
红外线光控开关电路图及工作原理
红外线光控开关电路图及工作原理一、特点该装置采用锁相环单音检测电路ＬＭ５６７构成自发射自接收的闭环控制形式。
就是说，把ＬＭ５６７产生的方波电信号调制在红外线光信号上并发射出去，红外线光敏二极管接收该信号，并把其变为电信号，经放大，又被该ＬＭ５６７自身检测。
这样，ＬＭ５６７自身的振荡频率与要接收的信号频率永远相同，即使由于某种原因使ＬＭ５６７的振荡频率发生了变化。
在一定的频带宽度内，由于ＬＭ５６７只对与自身振荡频率非常接近的信号产生响应，而对其他频率的干扰信号不响应，所以，该装置具有可靠性高、抗干扰性强、安装调试简单的特点。
该装置可应用于自动门、自动水龙头、防盗报警、危险区域误入报警、警戒区域侵入报警等控制。
二、工作原理电路原理图见图１。
红外线光敏二极管ＰＨ检测到由红外线发射二极管ＬＥ发出的红外线光信号，并将其转换成电信号。
该信号经由ＩＣ１Ａ构成有源高通滤波器，滤除外界低频干扰信号；再经ＩＣ１Ｂ、ＩＣ１Ｃ两级固定增益放大器的放大、以及ＩＣ１Ｄ可调增益限幅放大器的放大，进入锁相环单音检测电路ＩＣ２的第③脚。
ＩＣ２检测到与自身振荡频率相同的信号后，其第⑧脚输出低电平，使继电器ＤＬ吸合，触点Ｓ１、Ｓ２接通，控制其他设备。
ＩＣ２第⑧脚的最大吸入电流为１００ｍＡ。
ＩＣ２第⑤脚输出的方波信号，经Ｃ８、Ｒ１６组成的微分电路和Ｎ１、Ｎ２驱动电路，使红外线发射二极管发出该频率调制的红外线光信号。
微分电路使正方波信号变为低占空比的方波信号。
用低占空比方波调制红外线发射管，可提高红外线发射管的工作效率，即其峰值电流很大，而平均工作电流却很小。
这样，有利于红外线光敏二极管的接收。
电阻Ｒ１２、Ｒ１３和电解电容Ｅ３是集成电路ＩＣ１的中点电位偏置电路，使ＩＣ１工作于单电源方式。
该装置有两种工作方式。
一种是：红外线发射二极管和红外线光敏二极管都在同一侧，构成反射检测方式，见图２。
另一种是：红外线发射二极管在一侧，而红外线光敏二极管在另一侧，构成对射式检测方式，见图３。
光控开关的原理是什么
光控开关的原理是什么
光控开关的原理是利用光敏元件感应光线强度的变化，从而控制电路的通断。
光控开关一般由光敏电阻、比较器和继电器等基本部件组成。
光敏电阻是光控开关中的核心部件。
它能根据光照强度的变化而改变其电阻值。
当光照强度较弱时，光敏电阻的电阻值较高；而当光照强度较强时，光敏电阻的电阻值较低。
比较器则用于将光敏电阻的电阻值与预设的阈值进行比较。
当光敏电阻的电阻值低于阈值时，比较器输出低电平；当光敏电阻的电阻值高于阈值时，比较器输出高电平。
继电器则根据比较器的输出信号来进行开关的控制。
当比较器输出高电平时，继电器断开电路，使电路断开；当比较器输出低电平时，继电器闭合电路，使电路连接。
光控开关的工作原理是在光线较强时，光敏电阻的电阻值较低，比较器检测到低阻状态，输出高电平，继电器断开电路；而在光线较弱时，光敏电阻的电阻值较高，比较器检测到高阻状态，输出低电平，继电器闭合电路。
这样通过光线强弱的变化可以实现对电路的自动开关控制。
声光控开关的工作原理及利用进程假设干注意事项
声光控开关的工作原理及利用进程假设干注意事项声光控延时开关的节能作用：声光控延时开关是国家建设部,国家科技部(原国家科委)在建筑节能产品中，概念的延时自熄开关中的一种，其在利用中的节能作用是超级明显的。
以40W灯具利用一般开关黄昏持续点亮6小时为例，耗电应为H即度电；若是仍以40W灯具利用声光控延时开关，依照黄昏点亮100次，每次30秒种计算，耗电量为H即度电;二者的耗电量相较差距为20倍之多。
由此可见，声光控开关最大的节能的地方在于它专门大的开/停时刻比，仍以上面的例子作比，一般手动开关一天24小时内如打开6小时，那么一天的开停比为6：24=；而采纳声光控开关一天24小时累计的打开时刻为小时，那么一天的开停比为：24=。
随着最近几年一些大中城市的高层建筑占多数，和建筑节能要求的提高，在楼房公共通道部份利用声光控开关操纵的灯具愈来愈多（同类型的产品还有触摸延时开关，红外感应延时开关，多普勒感应延时开关等，都属于延时自熄开关类，只只是后两种的档次定位更高些），乃至在一些城市成为建筑验收标准的一部份。
如在北京，消防验收就规定：凡6层以上的高层建筑的公共通道照明部份，除电梯厅和疏散通道要有应急照明，疏散标志灯之外，在步梯疏散通道，一样公共通道都必需采纳带消防强切功能的延时自熄开关或灯具。
消防强切功能的含义是：一旦建筑内发生火灾，由手动或电器联动发出信号，给上述照明回路中一根单独的消防强切线送电，不管这些回路中的照明原先处于什么状态，现在必需全数强制开启，直至消防强切电源撤消为止。
由此看来，利用这种开关（灯具）即可达到两个目的：1，平常感应自动开启关闭，节能。
2，火灾事故时，兼起到事故应急照明的作用（因为其不具有蓄电池，因此，不是完全意义上的事故照明）。
不仅是国内，美国最近几年也在相关的电器规程内，规定了公共照明的一些部份，利用能够自动关闭的电器开关的要求。
声光控延时开关的工作原理：几乎所有的声光控开关电路大体都由两部份组成：1，操纵电路；2，输出元件；操纵电路是用来感应声/光信号的，大体说，确实是光线够暗了（一样小于10LX），声音够响了（一样大于50DB），两个条件相与（即同时具有后），向输出元件送出一个触发信号，并通过一按时刻的延时后，关闭那个触发信号，等待下次触发；输出元件确实是接到操纵电路的触发信号后，打开光源的电源主回路（通电使灯具点亮）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光控开关的工作原理分析
我们来看下图：
此图其实非常简单，核心部分就是我们在数字电子技术中学到的施密特触发器。
施密特触发器的特点是，根据输入电压的变化，两只晶体管V1和V2中，若V1饱和则V2截止，或者V1截止V2饱和。
并且施密特触发器具有继电特性，也即让V1饱和的输入电压与让V1截止的输入电压不同，也因此，施密特触发器常常用于电压甄别器。
在实际使用时，V1很容易处于放大状态。
对于题主的图，电阻参数选择不正确。
我们知道，当晶体管V2饱和后，它的管压降是0.3V，我们看到V2晶体管的集电极电阻是220欧，发射极电阻是120欧，于是流过晶体管V2的电流为：。
