盆式橡胶支座安装技术交底

合集下载

盆式橡胶支座安装方法及施工工艺

盆式橡胶支座安装方法及施工工艺

盆式橡胶支座安装方法及施工工艺1、安装准备1。

1 盆式橡胶支座下面建议设置支承垫石,并按支座底板地脚螺栓间距与底柱规格预留螺栓孔位置,要求支承垫石表面平整,施工时支承垫石顶面的标高要注意预留盆式橡胶支座底板下环氧砂浆垫层厚度,盆式橡胶支座底板以外垫石做成坡面,以防积水。

1。

2 盆式橡胶支座安装前方可开箱,并检查支座各部件及装箱清单,盆式橡胶支座安装前不得随意拆卸支座。

2、盆式橡胶支座安装步骤与注意事项2。

1 在盆式橡胶支座设计位置处划出中心线,同时在盆式橡胶支座顶、底板上也标出中心线。

2。

2 将地脚螺栓穿入底板(顶板)地脚螺栓孔并旋入底柱内,底板和底柱之间垫以直径略大于底柱直径的橡胶垫圈。

2。

3 盆式橡胶支座就位对中并调整水平后,用环氧砂浆或高标号砂浆灌注地脚螺栓孔及盆式橡胶支座底板垫层。

待砂浆硬化后拆除调整支座水平用的垫块,并用环氧砂浆填满垫块位置,环氧砂浆要求灌注密实。

2.4 当支座采用焊接连接时,在盆式橡胶支座顶、底板相应位置处预埋钢板,盆式橡胶支座就位后用对称断续方式焊接。

焊接时注意防止温度过高时对橡胶板、聚四氟乙烯板的影响。

焊接后要在焊接部位做放锈处理.2。

5 如T梁采用盆式橡胶支座,施工安装时在梁端应采取临时支撑措施,以防T 梁侧倾。

待两片T梁间横隔板焊成整体后,方可拆卸临时支撑。

2.6 盆式橡胶支座活动支座开箱后要注意对聚四氟乙烯板和不锈钢滑板的保护,防止划伤和赃物粘附于不锈钢滑板与聚四氟乙烯滑板表面,并注意检查5201-2硅脂是否注满。

2.7 盆式橡胶支座中心线与主梁中心线应重合或平行,单向活动支座安装时,上、下导向块必须保持平行,交叉角不得大于5'。

2.8 连续梁桥等在实行体系转换切割临时锚固装置时,必须采取隔热措施,以免损坏橡胶板和聚四氟乙烯板。

盆式橡胶支座和球型支座施工技术交底(详细)

盆式橡胶支座和球型支座施工技术交底(详细)

盆式橡胶支座和球型支座施工技术交底
预制架设简支箱梁安装要求
简支梁在吊装前,先将支座安装在预制箱梁的底部,上支座板与梁底预埋钢板间不得留有空隙.凿毛支座就位部位的支撑垫石表面,清除预埋锚栓孔中的杂质,安装灌浆用模板
用水将支撑垫石表面浸湿.灌浆用模板可采用预制钢模,底层设一层4米米厚橡胶防漏条
膨胀螺栓固定在支承垫石顶面.见图二.
吊装预制箱梁(带支座),将箱梁落在临时支撑千斤顶上,通过千斤顶调整梁体位置及标高各千斤顶的反力不超过平均值的5%.支座就位后,在支座底板与桥墩或桥台支撑垫石顶面之
工程项目新建南京至安庆铁路工程施工合同段NASZ-3标段
单位工程名称
施工单位施工部位
交底日期交底地点
图二
图三
强度达到20米Pa,拆除钢模板,检查是否有漏浆处,必要时对漏浆处进行补浆,拧紧下支座锚栓,并拆除各支座上下连接钢板及螺栓,拆除临时千斤顶,安装支座围板.
待灌注梁体混凝土后、张拉预应力钢筋前拆除各支座上、下连接钢板及螺栓,待梁体施工完成后安装支座围板.(此适用于现浇梁)
座浆法(此适用于现浇梁):
交底接受人交底人审核人
备注:。

GPZ(II)型盆式橡胶支座安装方法

GPZ(II)型盆式橡胶支座安装方法

GPZ(II)型盆式橡胶支座1.构造特点与功能GPZ系列(II)型盆式橡胶支座是GPZ系列的改进型号,其工作原理是利用被封闭在钢制盆腔内的橡胶块,在三向受力状态下具有流体的体积不可压缩性的特点,将桥梁上部结构的反力可靠地传递到墩台上,并实现桥梁梁端的转动:同时依靠聚四氟乙烯板与不锈钢板之间的自由滑移,来适应桥梁上部结构由于气温变化、混凝土徐变收缩等因素引起的水平位移,从而保证桥梁的使用安全。

本产品适用于各类高等级公路桥梁、及其它大中型桥梁。

GPZ系列(II)型盆式橡胶支座是由中交公路规划设计院设计,根据交通部JT391-1999《公路桥梁盆式橡胶支座》标准生产的,在原来GPZ系列盆式橡胶支座的基础上,作了较大的改进,主要内容为:1.1.支座设计承载力从原来的1000KN~50000KN扩大为O.8~60Mn,级差从18级增至31级,扩大了使用范围。

1.2.常温型活动支座设计摩擦系数最小取值从原来的0.04下调至0.03。

1.3.支座转角从原来的0.01 164rad(40’)扩大为0.02rad(1’08’)。

1.4.位移级数从原来的二级增加至三级;1.5.为了支座更换方便,改进了地脚螺栓的设计。

1.6.调整了支座的平面尺寸。

经改进后的GPZ系列(II)型盆式橡胶支座设计合理、结构紧凑,已达到国际水平。

2.GPZ系列(II)型盆式橡胶支座主要设计参数2.1.GPZ系列(II)型盆式橡胶支座的种类按使用性能分为:a双向活动支座:具有竖向承载、竖向转动和多向滑移性能,代号为SX;b单向活动支座:具有竖向承载、竖向转动和单一方向滑移性能,代号DX;c固定支座:具有竖向承载和竖向转动性能,代号为GD。

按适用温度范围分为:a常温型支座:适用于-25℃~+60℃使用。

b耐寒型支座:适用于-40℃~+60℃使用,代号为F。

2.2.竖向承载力:在竖向设计荷载作用下,支座压缩变形值不大于支座总高度的2%,盆环上口径向变形不大于盆环外径的0.5%;支座残余变形不超过总变形量的5%。

7-1、盆式橡胶支座安装施工技术交底

7-1、盆式橡胶支座安装施工技术交底

盆式橡胶支座安装施工技术交底天津一期藏立新一、施工准备1、安装前的检查在安装支座前应对支座垫石进行检查,支座安装标高应符合设计要求;另外支座在安装前应全面检查,查看零件有无丢失、损坏,橡胶块与底盆间有无压缩空气等.2、施工器具吊车、扳手、钢丝绳、硅脂润滑剂、平尖头铁锹、手推车、木抹子、塑料布、无齿锯、水平尺、手锯、钢卷尺等。

3、支座的选用盆式橡胶支座常用于大跨径、大吨位的箱梁桥、斜拉桥和悬索桥。

其支座的选用很关键,必须根据实际情况选择合适的支座。

下面将各种常用系列盆式橡胶支座的主要技术性能列表如下。

盆式橡胶支座主要技术性能表表中代号各不相同,特别是GPZ系列与TPZ—2系列、RPZ系列之间的代号容易混淆,在选用时应特别加以注意。

在此特举几例以助于区别,如GPZ5000SXF表示支座反力为5000KN,双向活动的耐寒型公路桥梁盆式支座,TPZ20000—DX-150C表示支座反力为20000KN,位移量±150mm,常温性多向活动支座,RPZ2000GDF表示支座反力2000KN 耐寒型固定支座,MOV-A11—R20000-e100表示支座反力为20000KN,位移量±100mm 的多向活动支座.其中GPZ系列、TPZ-2系列及RPZ系列都未做过抗震验算,可抗一般烈度地震;SY—1系列为上海市政工程研究院设计,支座本身能抗烈度为7度的地震。

二、质量要求1、安装前应对支座进行检查、验收,所有的橡胶支座必须有产品合格证明书.制造支座的胶料、钢材和聚四氟乙烯料的物理机械性能、力学性能符合交通部行业标准JT/T4。

2、检查支座垫石顶面标高,力求准确一致,还应注意两个方向的四角高差不得大于2mm,以保证平面两个方向的水平。

活动支座安装前用丙酮或酒精仔细擦洗各相对滑移面,擦净后在四氟板的储油槽内注满“295硅脂”润滑剂,并注意保持清洁.支座的其它部件也应擦洗干净.3、当梁体有纵向坡度时,可按下列几种情况分别处理:⑴、当梁体纵坡i≤1%时,纵坡由支撑垫石顶面调整,支座斜置.⑵、当梁体纵坡1%<i≤3%时,在梁底与支座之间安置与桥梁纵坡度一致的楔行钢板(或楔行混凝土垫块),楔行板与梁底用环氧树脂砂浆粘结,支座平置,如为施工方便也可选用坡角矩形板式橡胶支座。

支座安装技术交底书

支座安装技术交底书

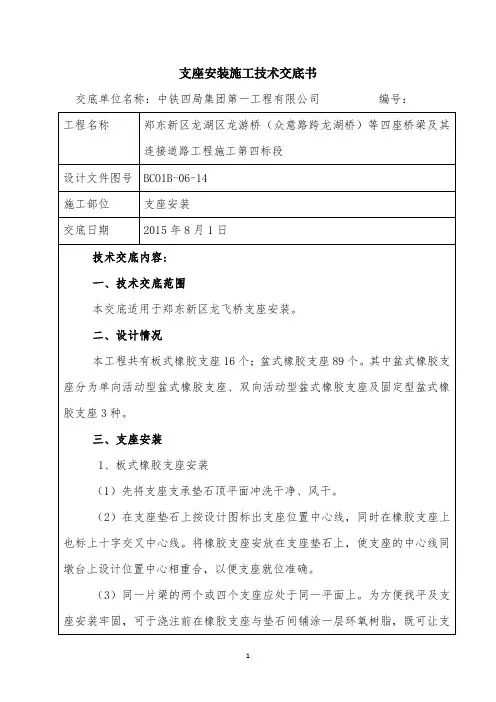

2
2、 安装盆式支座必须精心细致,支座按设计支承中心准确就位。梁 底钢板支座顶面尽可能保持平行和平整。同一支座上下面全部密贴。同一片 梁的各个支座应置于同一平面上,避免支座的偏心受压、不均匀支承与个别 脱空的现象。 3、 用环氧树脂砂浆填满预留孔时必须填实 4、当梁体有纵向坡度时,可将上钢板加工成相应坡度的楔形来调节,使盆式 橡胶支座同上钢板的接触面保持水平。 5、盆式支座安装地脚螺栓时,其外露螺母顶面的高度不得大于螺母的厚度。 五、安全施工 1、移动支座,注意脚底,防止支座砸伤脚。 2、上螺丝时,注意配合,听从指挥,防止挤伤、碰伤。 3、发现孔径位置、深度不对等问题时,及时反映。 4、安装过程中不得损坏支座,不得将上下板的连接片去除。 5、螺丝必须上牢,拧紧。 6、安装完毕后,整理工具,防止丢失。 7、班前、班中严禁饮酒,进入现场015 年 8 月 1 日
座在重力下自动找平,又可使板式橡胶支座不发生位移。 2、盆式橡胶支座的安装 (1)支座中线应尽可能与主梁中线重合,其最大水平位置偏差不得大于 2 毫 米。 (2)安装时,支座上下各个部件纵轴线必须对正,为了方便,可在支座设计 位置处划出中心线,同时在支座顶、底板上也标出中心线。对于活动支座, 其上下部件的横轴线应根据安装时的温度与年平均最高、最低温差由计算确 定其错位之距离。支座上下导向块必须平行。最大偏差的交叉角不得大于 5 秒。 (3) 当支座采用地脚螺栓连接时将地脚螺栓穿入底板(顶板)地脚螺栓孔并 旋入底柱内, 底板和底柱之间垫以直径略大于底柱直径的 2mm 厚的橡胶垫圈。 支座就位对中并调整水平后,用环氧砂浆或高标号砂浆灌注地脚螺栓孔及支 座底板垫层,支座四角高差不得大于 2mm。待砂浆硬化后拆除调整支座水平 用的垫块并用环氧砂浆填满垫块位置。环氧砂浆要求灌注密实。 (4)当支座采用焊接连接时,在支座顶、底板相应位置处预埋钢板,支座 就位后用对称断续方式焊接。焊接时注意防止温度过高时对橡胶板、聚四氟 乙烯板的影响。焊接后要在焊接部位做防锈处理。 (5)支座安装完成后,质检人员要对支座安装质量进行全面检查,其误差应 在允许范围。 四、注意事项 1、支座上下座板与梁底和墩台顶用地脚螺栓联接时,预留孔的直径、 位置、深度及地脚螺栓的预留高程应符合设计及产品使用要求。

盆式橡胶支座安装

盆式橡胶支座安装
盆式橡胶支座安装注意事项
一:产品相关信息检查
产品标牌(承载力) 产品标牌(型号) 产品标牌(规格)
盆式橡胶支座安 装前,应先核对包 装与产品标牌(承
载力、规格、型号
和位移量)是否相
产品包装(承载力)
符,并检查临时连
接及标尺指针是否
产品包装(规格) 产品包装(型号)
完好。
二:支座安装位置确定
支座安装时,先根据图纸的要求确定各个支座的安
装位置。
固定支座 ( GD ) 横向活动支座( HX )
多向活动支座( DX ) 注意各个支座
位移方向是否正确 纵向活动支座( ZX! )
三:支座梁底安装 1、将支座安装在梁底后将连接螺栓或螺母拧紧!
三:支座梁底安装 2、注意一定要使用防松动弹簧垫圈!
三:支座梁底安装 3、注意支座上板与梁底预埋钢板间不得有间隙!
☆若有间隙必
须进行调整!
四:墩台垫石 1. 墩台垫石表面必须铺设20-30mm
的无收缩干硬性砂浆,夯实后表面
高差应小于2mm,并注意预留孔四周 的砂浆不得高出水平面,若横桥向 需安装2个支座时,还要注意横桥向 2个垫石表面的高度也必须一致; 无收缩干硬性砂浆20-30mm
2. 使用预制箱梁时,墩台处理还应
该注意同一片箱梁下四个墩台垫石
的水平高差,如果高差较大的60mm 为宜
φa Φb φb –φa>60mm为 宜
预留孔
预留孔必须按 图纸要求施工, 预留孔深度和 直径必须大于 支座套筒或底 柱的预埋长度 和直径,一般 直径和深度均 大于60mm为 宜,并将杂物 清理干净。
七:灌浆注意事项 2. 箱梁支座就 位后进行浇注 时必须注意灌 浆料用量,浇 注时灌浆料要 从支座底部中 心向四周流动, 以防止支座下 部浇注不实或 脱空。

盆式支座施工技术交底

盆式支座施工技术交底
5、备齐安装支座时为找平支座所需的钢板垫块,各垫块尺寸为IOCm见方,厚度2cm的6块、ICnI的6块、Imm的20块、2mm的20块、3mm的20块。
6、根据所发支座尺寸,在支座四周支立用4cm的角钢制作的小型钢模板围堵,下垫胶皮垫防漏。
7、梁、板地面和垫石顶面的钢垫板应埋置稳固。垫板与支座间应平整密贴,支座四周不得有0.3mπι以上的缝隙,并应保持清洁。
1、支座安装时,用钢板将支座垫起调整到设计标高位置,保证四角高差不大于Inm1。支座纵向中心线与梁部中心线要重合或平行。
2、安装时支座锚碇板贴近混凝土或砂浆的面必须无灰尘和油渍。
3、纵向活动支座安装时下导向挡块必须保持平行,交叉角不大于2°,支座中心线与主梁中心线应平行。
4、支座下板与墩台的连接则应预留地脚栓孔。孔的尺寸应大于或等于三倍地脚螺栓的直径,深度稍大于地脚螺栓的长度。立好模板,将预留孔内杂物清除,用水将支承垫石表面浸湿;孔中浇注环氧树脂砂浆,于初凝前插进地脚螺栓并带好螺母。通过灌浆要求地脚螺栓露出螺母顶面的高度,不得大于螺母的厚度。待砂浆完全凝固后再拧紧螺母。
11、支座清洁完成后,将其利用上下连接板固定。
12、支架上搭设与墩顶高度相同的作业平台,搅拌机需吊到平台上进行搅拌。
13、在进行首次灌浆前,要进行必要的模拟试验,满足各项指标时才可施工。
14、根据实际砂浆高度及预留孔尺寸实际计算所需砂浆用量,附表中仅按设计计算,进料时必须进足并有足够储备。
二、支座安装
5、灌浆时,砂浆不可聚有气泡,且灌浆后3天或砂浆强度达到80%以前不得碰撞或受压。
6、灌浆时要将实际灌浆量与理论计算量进行对比,不许产生过大误差,不许中间缺浆。拆模后检查是否有漏浆处,必要时对漏浆处进行补浆。
7、对于纵向及多向活动支座,按照合拢时的气温及年平均气温计算出梁体碎温度收缩,然后结合设计图纸中所给的梁部砂弹性变形及收缩徐变引起的各支点偏移量,计算出支座上板纵向预偏量。在铺梁体底模前须核对支座上摆预留量是否与计算值相符,如不相符,须先放松支座的临时固定板螺丝,再将盆式支座滑动板依据计算的预留量放置到位,并核对指针方向位置是否正确。

支座安装技术交底1

支座安装技术交底1
11、支座清洁完成后,将其利用上下连接板固定。
12、支架上搭设与墩顶高度相同的作业平台,搅拌机需吊到平台上进行搅拌。
13、在进行首次灌浆前,要进行必要的模拟试验,满足各项指标时才可施工。
14、根据实际砂浆高度及预留孔尺寸实际计算所需砂浆用量,附表中仅按设计计算,进料时必须进足并有足够储备。
二、支座安装
支座安装检查项目
检查项目
规定值或允许偏差
检查方法和频率
支座中心与主梁中心线偏位(mm)
2
钢尺:每支座
顺桥向偏位(mm)
10
拉线检查:每支座
支座高程(mm)
按设计规定,设计未规定时按±5
水准仪:每支座
支座四角高差(mm)
承压力≤500kN
1
水准仪:每支座
承压力≥500KN
2
交底接收人
交底人
审核人
1.若不给自己设限,则人生中就没有限制你发挥的藩篱。2.若不是心宽似海,哪有人生风平浪静。在纷杂的尘世里,为自己留下一片纯静的心灵空间,不管是潮起潮落,也不管是阴晴圆缺,你都可以免去浮躁,义无反顾,勇往直前,轻松自如地走好人生路上的每一步3.花一些时间,总会看清一些事。用一些事情,总会看清一些人。有时候觉得自己像个神经病。既纠结了自己,又打扰了别人。努力过后,才知道许多事情,坚持坚持,就过来了。4.岁月是无情的,假如你丢给它的是一片空白,它还给你的也是一片空白。岁月是有情的,假如你奉献给她的是一些色彩,它奉献给你的也是一些色彩。你必须努力,当有一天蓦然回首时,你的回忆里才会多一些色彩斑斓,少一些苍白无力。只有你自己才能把岁月描画成一幅难以忘怀的人生画卷。
盆式支座施工技术交底
一、连续梁支座安装前准备工作
1、支承垫石施工完成后,覆盖养生达到设计强度,然后将表面凿毛,复测表面标高。

支座安装施工技术交底

支座安装施工技术交底

支座安装施工技术交底一、编制依照《公路桥涵施工技术规范》(JTJ 041-2000)《公路工程质量查验评定标准》(JTGF80/1-2004)《公路桥梁盆式橡胶支座》(JT/T 391)二、合用范围合用于公路及城市桥梁工程中盆式橡胶支座的安装。

三、交底内容1、施工准备(1)详细依据每座桥的施工图,对支座垫石的混凝土强度、平面地点、顶面高程、预留地脚螺栓和预埋钢垫板等进行复核检查,确认切合设计要求后进行支座安装。

(2)依据该跨的地点,联合详细施工图,正确查对该跨箱梁的支座的型式。

(3)提早准备灌注支座板与垫石顶面之间无缩短高强度灌注的资料及搅拌机具。

(4)凿毛支座垫石表面,除去预留锚栓孔中的杂物,并用水冲刷表面。

2、资料要求支座进场应有装箱清单、产品合格证及支座安装保养细则,规格、质量和相关技术性能指标切合现行公路桥梁支座标准的规定,并知足设计要求。

支座安装前用丙酮或酒精认真擦洗各相对滑移面,擦净后在四氟滑板的储油槽内注满硅脂类润滑剂,并注意硅脂保洁。

3、工艺流程螺栓锚固盆式橡胶支座安装:墩台顶级预留孔清理→测量放样→拌制环氧沙浆→ 安装锚固螺栓→环氧沙浆找平→支座安装。

4、操作工艺(1)支座与箱梁底面的连结安装① 支座与箱梁底面的连结安装在存梁台座进行,应依照线路纵向坡度复核活动支座及固定支座地点能否切合设计,特别是单向活动支座应注意单向活动方向。

支座安装在箱梁底部后,应拧紧支座与梁体的连结螺栓 .横向错动量均不得大于 3mm,活动支座中心线的纵向错动量与设计计算值的同意偏差之和为± 3mm,固定支座及活动支座下板中心线的扭转偏差为 1mm.③架设箱梁时,依据丈量定位的地点及高程,箱梁落梁应先落在千斤顶上,再正确就位,随后对支座下座板与支承垫石之间,锚栓孔内进行重力注浆。

④ 支座锚栓埋置深度和螺栓外露长度一定切合设计要求,支座锚栓固结应在支座及锚栓地点调整正确后进行施工。

(2)落梁后的检查落梁后应立刻检查支座十字线和桥梁伸缩缝能否知足以下要求:梁体中心线与设计地点偏差不得超出 3mm,支座底面中心线与墩台支承垫石顶面十字丝偏差不宜超出 3mm。

盆式橡胶支座安装技术交底

盆式橡胶支座安装技术交底

盆式橡胶支座安装技术交底
1、立柱浇注前必须对基础接触面凿毛,凿至设计标高。

2、立柱浇注砼时,支座螺栓予留孔直径为10cm,孔深度为50cm;
3、橡胶支座在安装前,必须检查产品合格证。

4、梁底支座安装部位的砼要求平整。

5、柱顶和桥台支座安装部位,应用C40砼作成支座垫石,垫石尺寸
按设计图纸施工,厚度超过4cm的垫石,加设直径10毫米的钢筋网片一层。

6、支座中心线应与主梁中心线平行。

7、活动支座上、下支座板顺桥方向的中心线应重合,其交角不得大
于5’。

8、活动支座安装就位后,应将上、下座板之间用钢筋或钢板临时连
接定位。

以防止施工过程中发生错位。

待梁体施工完毕后,立即拆除临时定位钢件。

9、支座在安装围板前,用棉丝将不锈钢滑动面仔细擦净,以防止灰
尘侵入聚四氟乙烯板表面。

10、支座与板梁连接处采用地脚螺栓时,孔洞灌注C40细石砼,顶面
要求标高准确、表面平整。

11、安装前必须将支座位置凿毛处理并清理干净。

12、每根柱子顶所对应的盆式橡胶支座类型和尺寸必须符合设计要
求,具体尺寸见附图。

支座安装允许偏差如下:
1)支座十字线扭转值:-1.0~+1.0mm;
2)固定支座十字线里程位置:-20.0~+20mm;
3)辊轴位置纵向位移:-3~+3mm;
4)支座底板四角相对高差:2mm。

桥梁支座安装技术交底

桥梁支座安装技术交底
2) 安装前对墩、台轴线、高程等进行检查,合格后进行下步施工。
3) 安装单向活动支座时,应使上下导向挡板保持平行。
4) 安装活动支座前应对其进行解体清洗,用丙酮或酒精擦洗干净,并在四氟板顶面注满硅脂,重新组装应保持精度。
5) 盆式支座安装时上、下各座板纵横向应对中,安装温度与设计要求不符时,活动支座上、下座板错开距离应经过计算确定。
5) 粘结时先将砂浆摊平拍实,然后将支座按标高就位,支座上的纵横轴线与垫石纵横轴线要对应。
6) 严格控制支座平整度,每块支座都必须用铁水平尺测其对角线,误差超标应及时予以调整。
7) 支座与支承面接触应不空鼓,如支承面上放置钢垫板时,钢垫板应在桥台和墩柱盖梁施工时预埋,并在钢板上设排气孔,保证钢垫板底混凝土浇筑密实。
3) 配制砂浆。环氧砂浆配制方法见1款(4)拌制环氧砂浆有关要求,补偿收缩砂浆的配制按配合比进行,其强度不得低于35MPa。
4) 安装锚固螺栓及支座。吊装支座平稳就位,在支座四角用钢楔将支座底板与墩台面支垫找平,支座底板底面宜高出墩台顶20mm~50mm,然后校核安装中心线及高程。
5) 安装模板。沿支座四周支侧模,模板沿桥墩横向轴线方向两侧尺寸应大于支座宽度各100mm。
(5) 支座安装
1) 安装前按设计要求及国家现行标准有关规定对产品进行确认。
2) 安装前对桥台和墩柱盖梁轴线、高程及支座面平整度等进行再次复核。
3) 支座安装在找平层砂浆硬化后进行;粘结时,宜先粘结桥台和墩柱盖梁两端的支座,经复核平整度和高程无误后,挂基准小线进行其他支座的安装。
4) 当桥台和墩柱盖梁较长时,应加密基准支座防止高程误差超标。
3. 球形支座安装
(1) 螺栓连接球形支座安装方法:
1) 墩台顶凿毛清理。当采用补偿收缩砂浆固定支座时,应用铁錾对支座支承面进行凿毛,凿毛程度满足“2.3桥梁混凝土施工”关于施工缝处理的有关规定,并将顶面清理干净;当采用环氧砂浆固定支座时,将顶面清理干净并保证支座支承面干燥。

桥梁盆式橡胶支座(TPZB-Ⅰ)的安装施工技术

桥梁盆式橡胶支座(TPZB-Ⅰ)的安装施工技术

KE Y WORD : y rui sp oth da l y n e; —r g ell ig a k S h da l p r y rui cl d rO i a;i n c cu ; c i ns t f j
l 94
李星虎 桥梁盆式橡胶支座( P B ) T Z —I 的安装施工技术
ZHANG n - i g Ho g p n
ABS TRACT:T i p p r a ay e o r b e x sig i h i tn n e o y r u i c l d r i n y r u i h s a e n l z s s me p o l ms e it n te man e a c fh d a l y i e n mi e h d a l n c n c s p o t i r v s t e sm cu e o y r u i y i d r n u s f r a d s me me s r o r l n i g t e s r ie l e o u p r, mp o e h t t r f h d a l c l e ,a d p t o w r o a u e fr p oo g n h e v c i f c n f h d a l yid r y rui c l e. c n
装施 工工艺 , 分析 了支 座 安 装 工 艺精 度 难 以 达 到 要 求 的 原 因 , 出 了具 体 的 工 艺 改进 提
措施。
关 键 词 : 式橡 胶 支座 ; 盆 支座 安 装 ; 工工 艺 施 中图 分 类 号 : 4 5 U 4 文 献 标识 码 : A
支座是 梁体 与墩 台连接 的中间体 。支座能传递上部结构 的 竖 向力和水平力 , 保证结构在 活载 、 温度变化 、 混凝 土收缩 和徐 变因素作用下的 自由变形 。目前 , 巾型钢筋混凝土及预应力々 大 昆

桥梁支座安装-安全技术交底[详细]

桥梁支座安装-安全技术交底[详细]

1.12 桥梁支座安装1.12.1 适用范围适用于公路及城市桥梁工程中板式橡胶支座、盆式橡胶支座、球形支座的安装.1.12.2 施工准备1.12.2.1 技术准备1. 认真审核支座安装图纸,编制施工方案,经审批后,向有关人员进行交底.2. 进行补偿收缩砂浆及混凝土各种原材料的取样试验工作,设计砂浆及混凝土配合比.3. 进行环氧砂浆配合比设计.4. 支座进场后取样送有资质的检测单位进行检验.1.12.2.2 材料要求1. 支座:进场应有装箱清单、产品合格证及支座安装养护细则,规格、质量和有关技术性能指标符合现行公路桥梁支座标准的规定,并满足设计要求.2. 配制环氧砂浆材料:二丁酯、乙二胺、环氧树脂、二甲苯、细砂,除细砂外其他材料应有合格证及使用说明书,细砂品种、质量应符合有关标准规定.3. 配制混凝土及补偿收缩砂浆材料.(1) 水泥:宜采用硅酸盐水泥和普通硅酸盐水泥.进场应有产品合格证或出厂检验报告,进场后应对强度、安定性及其他必要的性能指标进行取样复试,其质量必须符合国家现行标准《硅酸盐水泥、普通硅酸盐水泥》(GB 175)等的规定.当对水泥质量有怀疑或水泥出厂超过3个月时,在使用前必须进行复试,并按复试结果使用.不同品种的水泥不得混合使用.(2) 砂:砂的品种、质量应符合国家现行标准《公路桥涵施工技术规范》(JTJ 041)的要求,进场后按国家现行标准《公路工程集料试验规程》(JTJ 058)的规定进行取样试验合格.(3) 石子:应采用坚硬的卵石或碎石,并按产地、类别、加工方法和规格等不同情况,按国家现行标准《公路工程集料试验规程》(JTJ 058)的规定分批进行检验,其质量应符合国家现行标准《公路桥涵施工技术规范》(JTJ 041)的规定.(4) 外加剂:外加剂应标明品种、生产厂家和牌号.外加剂应有产品说明书、出厂检验报告及合格证、性能检测报告,有害物含量检测报告应由有相应资质等级的检测部门出具.进场后应取样复试合格,并应检验外加剂的匀质性及与水泥的适应性.外加剂的质量和应用技术应符合国家现行标准《混凝土外加剂》(GB 8076)和《混凝土外加剂应用技术规范》(GB 50119)的有关规定.(5) 掺合料:掺合料应标明品种、生产厂家和牌号.掺合料应有出厂合格证或质量证明书和法定检测单位提供的质量检测报告,进场后应取样复试合格.掺合料质量应符合国家现行相关标准规定,其掺量应通过试验确定.(6) 水:宜采用饮用水.当采用其他水源时,其水质应符合国家现行标准《混凝土拌合用水标准》(JGJ 63)的规定.4. 电焊条:进场应有合格证,选用的焊条型号应与母材金属强度相适应,品种、规格和质量应符合国家现行标准的规定并满足设计要求.5. 其他材料:丙酮或酒精、硅脂等.1.12.2.3 机具设备1. 主要机械:空压机、发电机、电焊机、汽车吊、水车、水泵等.2. 工具:扳手、水平尺、铁錾、小铁铲、铁锅、铁锹、铁抹子、木抹子、橡皮锤、钢丝刷、钢楔、细筛、扫帚、小线、线坠等.1.12.2.4 作业条件1. 桥墩混凝土强度已达到设计要求,并完成预应力张拉.2. 墩台(含垫石)轴线、高程等复核完毕并符合设计要求.3. 墩台顶面已清扫干净,并设置护栏.4. 上下墩台的梯子已搭设就位.1.12.3 施工工艺1.12.3.1 工艺流程1. 板式橡胶支座安装垫石顶凿毛清理→测量放线→找平修补→拌制环氧砂浆→支座安装2. 盆式橡胶支座安装(1) 螺栓锚固盆式橡胶支座安装墩台顶及预留孔清理→测量放线→拌制环氧砂浆→安装锚固螺栓→环氧砂浆找平→支座安装(2) 钢板焊接盆式橡胶支座安装预留槽凿毛清理→测量放线→钢板就位、混凝土浇筑→支座就位、焊接3. 球形支座安装(1) 螺栓连接球形支座安装墩台顶凿毛清理→预留孔清理→拌制砂浆→安装锚固螺栓及支座→模板安装→砂浆浇筑(2) 焊接连接球形支座安装预留槽凿毛清理→测量放线→钢板预埋、混凝土浇筑→支座就位、焊接1.12.3.2 操作工艺1. 板式橡胶支座安装(1) 垫石顶凿毛清理:人工用铁錾凿毛,凿毛程度满足“2.3桥梁混凝土施工”关于施工缝处理的有关规定.(2) 测量放线:根据设计图上标明的支座中心位置,分别在支座及垫石上划出纵横轴线,在墩台上放出支座控制标高.(3) 找平修补:将墩台垫石处清理干净,用干硬性水泥砂浆将支承面缺陷修补找平,并使其顶面标高符合设计要求.(4) 拌制环氧砂浆1) 将细砂烘干后,依次将细砂、环氧树脂、二丁酯、二甲苯放入铁锅中加热并搅拌均匀.2) 环氧砂浆的配制严格按配合比进行,强度不低于设计规定,设计无规定时不低于40米Pa.3) 在粘结支座前将乙二胺投入砂浆中并搅拌均匀,乙二胺为固化剂,不得放得太早或过多,以免砂浆过早固化而影响粘结质量.(5) 支座安装1) 安装前按设计要求及国家现行标准有关规定对产品进行确认.2) 安装前对桥台和墩柱盖梁轴线、高程及支座面平整度等进行再次复核.3) 支座安装在找平层砂浆硬化后进行;粘结时,宜先粘结桥台和墩柱盖梁两端的支座,经复核平整度和高程无误后,挂基准小线进行其他支座的安装.4) 当桥台和墩柱盖梁较长时,应加密基准支座防止高程误差超标.5) 粘结时先将砂浆摊平拍实,然后将支座按标高就位,支座上的纵横轴线与垫石纵横轴线要对应.6) 严格控制支座平整度,每块支座都必须用铁水平尺测其对角线,误差超标应及时予以调整.7) 支座与支承面接触应不空鼓,如支承面上放置钢垫板时,钢垫板应在桥台和墩柱盖梁施工时预埋,并在钢板上设排气孔,保证钢垫板底混凝土浇筑密实.(6) 其他板式橡胶支座安装1) 滑板式支座安装①滑板式支座的不锈钢板表面不得有损伤、拉毛等缺陷,不锈钢板与上垫板采用榫槽结合时,上垫板开槽方向应与滑动方向垂直.②滑板式支座安装时,支座与不锈钢板安装位置应视气温而定,不锈钢板滑板应留有足够的长度,防止伸缩时支座滑出滑道.2) 四氟板支座安装时,其表面应用丙酮或酒精擦干净,储油槽应注满硅脂.3) 坡型板式橡胶支座上的箭头要与桥梁合成坡度的方向相对应.2. 盆式橡胶支座安装(1) 螺栓锚固盆式橡胶支座安装方法1) 将墩台顶清理干净.2) 测量放线.在支座及墩台顶分别划出纵横轴线,在墩台上放出支座控制标高.3) 配制环氧砂浆.配制方法见1款(4)拌制环氧砂浆的有关要求.4) 安装锚固螺栓.安装前按纵横轴线检查螺栓预留孔位置及尺寸,无误后将螺栓放入预留孔内,调整好标高及垂直度后灌注环氧砂浆.5) 用环氧砂浆将顶面找平.6) 安装支座.在螺栓预埋砂浆固化后找平层环氧砂浆固化前进行支座安装;找平层要略高于设计高程,支座就位后,在自重及外力作用下将其调至设计高程;随即对高程及四角高差进行检验,误差超标及时予以调整,直至合格.(2) 钢板焊接盆式橡胶支座安装方法1) 预留槽凿毛清理.墩顶预埋钢板宜采用二次浇筑混凝土锚固,墩、台施工时应注意预留槽的预留,预留槽两侧应较预埋钢板宽100米米,锚固前进行凿毛并用空压机及扫帚将预留槽彻底吹扫干净.2) 测量放线.用全站仪及水准仪放出支座的平面位置及高程控制线.3) 钢板就位,混凝土灌注.钢板位置、高程及平整度调好后,将混凝土接触面适当洒水湿润,进行混凝土灌注,灌注时从一端灌入另一端排气,直至灌满为止.支座与垫板间应密贴,四周不得有大于1.0米米的缝隙.灌注完毕及时对高程及四角高差进行检验,误差超标及时予以调整,直至合格.4) 支座就位、焊接.校核平面位置及高程,合格后将下垫板与预埋钢板焊接,焊接时应对称间断进行,以减小焊接变形影响,适当控制焊接速度,避免钢体过热,并应注意支座的保护.(3) 盆式橡胶支座安装要求1) 盆式支座安装前按设计要求及现行《公路桥梁盆式橡胶支座标准》(JT 391)对成品进行检验,合格后安装.2) 安装前对墩、台轴线、高程等进行检查,合格后进行下步施工.3) 安装单向活动支座时,应使上下导向挡板保持平行.4) 安装活动支座前应对其进行解体清洗,用丙酮或酒精擦洗干净,并在四氟板顶面注满硅脂,重新组装应保持精度.5) 盆式支座安装时上、下各座板纵横向应对中,安装温度与设计要求不符时,活动支座上、下座板错开距离应经过计算确定.3. 球形支座安装(1) 螺栓连接球形支座安装方法:1) 墩台顶凿毛清理.当采用补偿收缩砂浆固定支座时,应用铁錾对支座支承面进行凿毛,凿毛程度满足“2.3桥梁混凝土施工”关于施工缝处理的有关规定,并将顶面清理干净;当采用环氧砂浆固定支座时,将顶面清理干净并保证支座支承面干燥.2) 清理预留孔.清理前检查校核墩台顶锚固螺栓孔的位置、大小及深度,合格后彻底清理.3) 配制砂浆.环氧砂浆配制方法见1款(4)拌制环氧砂浆有关要求,补偿收缩砂浆的配制按配合比进行,其强度不得低于35米Pa.4) 安装锚固螺栓及支座.吊装支座平稳就位,在支座四角用钢楔将支座底板与墩台面支垫找平,支座底板底面宜高出墩台顶20米米~50米米,然后校核安装中心线及高程.5) 安装模板.沿支座四周支侧模,模板沿桥墩横向轴线方向两侧尺寸应大于支座宽度各100米米.6) 灌注砂浆.用环氧砂浆或补偿收缩砂浆把螺栓孔和支座底板与墩台面间隙灌满,灌注时从一端灌入从另一端流出并排气,保证无空鼓.7) 砂浆达到设计强度后撤除四角钢楔并用环氧砂浆填缝.8) 安装支座与上部结构的锚固螺栓.(2) 焊接连接球形支座安装方法:参照2款(2)施工.(3) 球形支座安装要求1) 按设计要求和订货合同规定标准对球形支座进行检查,合格后安装.2) 安装时保证墩台和梁体混凝土强度不低于30米Pa,对墩、台轴线、高程等进行检查,合格后进行下步施工.3) 安装就位前不得松动支座锁定装置.4) 采用焊接连接时,应不使支座钢体过热,保持硅脂和四氟板完好.5) 支座安装就位后,主梁施工应做好防止水泥浆渗入支座的保护措施.6) 预应力张拉前应撤除支座锁定装置,解除支座约束.1.12.3.3 季节性施工1. 雨期施工(1) 雨天不得进行混凝土及砂浆灌注.(2) 盆式支座及球形支座安装完毕后,在上部结构混凝土浇筑前应对其采取覆盖措施,以免雨水浸入.2. 冬期施工(1) 灌注混凝土及砂浆应避开寒流.(2) 应采取有效保温措施,确保混凝土及砂浆在达到临界强度前不受冻.(3) 采用焊接连接时,温度低于-20℃时不得进行焊接作业.1.12.4 质量标准1.12.4.1 基本要求1. 支座的材料、质量和规格必须满足设计和有关规范的要求,经验收合格后方可安装.2. 支座底板调平砂浆性能应符合设计要求,灌注密实,不得留有空洞.3. 支座上下各部件纵轴线必须对正.当安装时温度与设计要求不同时,应通过计算设置支座顺桥向预偏量.4. 支座不得发生偏歪、不均匀受力和脱空现象.滑动面上的四氟滑板和不锈钢板不得有划痕、碰伤等,位置正确,安装前必须涂上硅脂油.1.12.4.2实测项目见表1-29.1.12.4.3 外观鉴定支座表面应保持清洁,支座附近的杂物及灰尘应清除.1.12.5 成品保护1.12.5.1当上部结构预制梁板就位不准确或梁板与支座不密贴时,必须吊起梁板重新就位或垫钢板消除缝隙,不得用撬棍移动梁板.1.12.5.2当支座钢体采用焊接时,要将橡胶块用阻燃材料予以适当覆盖遮挡,防止烧伤支座,并避免钢体受热.1.12.5.3球形支座运营一年后应进行检查,清除支座附近的杂物及灰尘,并用棉纱仔细擦除不锈钢表面的灰尘.1.12.6 应注意的质量问题1.12.6.1预制梁板就位后支座下沉.要求环氧砂浆配合比准确且有足够的固化时间.1.12.6.2板式支座粘结不牢固.要求支座槽或垫石按要求充分凿毛且凿毛后彻底清理.1.12.6.3支座受力不均匀.板式支座粘结应平整,且砂浆饱满.支座粘结完毕后,多余环氧砂浆应清理干净,支座周围不得有松散环氧砂浆.1.12.6.4滑板支座活动不正常.应对滑板支座的储油槽进行彻底清洗并注满硅脂.夜间施工时要加强质量监督管理.1.12.6.5支座四角高程误差超标.要求环氧砂浆搅拌均匀,以免受力后出现不均匀沉降,进而出现脱空现象.1.12.7 环境、职业健康安全管理措施1.12.7.1 环境管理措施1. 要防止人为敲打、叫嚷、野蛮装卸等产生的噪声,减少噪声扰民现象.2. 对产生强噪声机械作业的工序,宜安排在白天进行;若安排夜间施工时,应采取隔音措施.3. 支座处凿毛和清扫时,应采取降尘措施,防止粉尘污染周围环境.1.12.7.2 职业健康安全管理措施1. 高处作业时要系好安全带.需设工作平台时,防护栏杆高于作业面不应小于1.2米,且用密目安全网封闭.2. 安装大型盆式支座时,墩上两侧应搭设操作平台,墩顶作业人员应待支座吊至墩顶稳定后再扶正就位.3. 因乙二胺挥发性较强且属有毒物质,操作人员要按要求佩戴口罩、眼罩、手套,并选择通风良好的位置进行环氧砂浆拌制.。

支座安装的技术交底

支座安装的技术交底

******** 标施工技术、安全交底
(三级交底)
交底时间
施工技术、环境与安全交底书(三级)
二.支座安装
1、支座运至工地后,材料人员首先应对支座的型号、外观尺寸和组装质
捣固密实,其外露螺母顶面的高度不得大于螺母的厚度,待环氧树脂凝固
后再拧紧螺母。

⑦. 支座在安放前应全面检查,查看零件有无丢失、损坏,橡胶块与底盆
间有无压缩空气等。

检查合格后,整体吊装就位。

⑧. 安装时应注意支座水平,并按照要求将指针调到相应位置,支座除满
足设计标高的要求外,还应保证支座平面两个方向的水平,支座四周不得有
0.3mm以上的缝隙,支座中线位置偏差以及平面四角高差不得大于2mm支
座上下座板必须水平安装,固定支座上下座板应互相对正,活动支座上下座板横向应对中,安装时,支座顺桥中心线必须与主梁中心重合或平行。

⑨. 上支座板与梁部的连接,先将上支座板与地脚螺栓按设计位置放好,
然后浇注梁部0#块砼。

⑩.支座安装好后,应根据验标的有关要求对支座进行检查和验收,支座安装允许偏差见下表。

二、注意事项
1. 乙二胺属于有毒、易燃液体,施工时必须戴上口罩,远离火源,严禁一边
施工一边吸烟。

支座安装(盆式橡胶支座)施工技术

支座安装(盆式橡胶支座)施工技术

支座安装(盆式橡胶支座)施工技术摘要:本文介绍了支座安装的施工方法,详细阐述了盆式橡胶支座的施工方法及施工要点。

关键词:支座安装,盆式橡胶支座,施工技术1、工程简介某桥梁支座采用GPZ(KZ)盆式橡胶抗震支座,盆式橡胶支座是钢构件与橡胶组合而成的新型桥梁支座,与同类的其它型号盆式支座和铸钢辊轴支座相比,具有承载能力大、水平位移量大、转动灵活等特点,且重量轻,结构紧凑,构造简单,建筑高度低,加工制造方便,节省钢材,降低造价等优点,是适宜于大垮桥梁使用的较理想的支座。

考虑桥梁整体的位移,本桥支座设置单向(DX)活动支座、双向(SX)活动支座和固定(GD)支座三种。

2、支座结构某桥梁支座结构包括:C50细石砼支座垫石、支座下钢板预埋锚栓、盆式支座、支座上钢板预埋锚栓、梁底预埋钢板及锚固钢筋、支座上梁底加强钢筋。

3、支座施工具备条件3.1、原材料进场应有出厂合格证和质量保证书,并应按规定进行复验。

3.2、墩顶砼强度符合设计及规范要求,并已预埋锚栓孔及支座垫石预埋钢筋。

3.3、墩顶设计标高符合《城市桥梁工程施工与质量验收规范》CJJ2-2008的规定。

3.4、有详细的设计图纸,并应由设计提供预偏位移值。

预偏位移值应先提供给生产厂家出厂后提前设置,并在支座侧面标记预偏方向和预偏位移值。

3.5、支座运达施工现场后,检查支座各部件,装箱单,是否设置预偏位移量及标记方向,检查合格后再装入包装箱内,支座安装时再开箱。

3.6、活动支座开箱后,对聚四氟乙烯板和不锈钢冷轧钢板的保护,防止划伤和赃物黏附于不锈钢冷轧钢板与聚四氟乙烯板表面,并检查5201-1硅脂是否注满。

4、支座施工4.1、支座下钢板锚栓固结4.1.1、对支座下钢板预埋锚栓孔进行凿毛,预留锚栓孔的直径和深度应大于套筒直径和长度50mm~60mm,锚栓孔中心位置偏差不大于10mm,并清除孔内杂物。

4.1.2、对支座下钢板锚栓进行准确定位,准确定出锚栓位置及高程。

盆式支座安装技术交底

盆式支座安装技术交底

京福闽赣客运专线工程
技术交底书
工程名称:京福闽赣客运专线工程施工合同段:编号:
成品支座组装高度(无荷载状态下)偏差为±2mm;
三、支座布置原则:
(1)一孔简支箱梁设一个固定支座(GD),一个多向活动支座(DX),一个纵向活动支座(ZX),一个横向活动支座(HX)。

(2)固定支座(GD)设在每孔梁的下坡端;长桥上由于有坡度变化,凹竖曲线底点处单个桥墩上设双固定支座,凸竖曲线高点处单个桥墩设双活动支座。

(3)一孔简支箱梁的支座布置见下图:四个支座即固定支座(GD)、多向活动支座(DX)、纵向活动支座(ZX)、横向活动支座(HX)的相对关系不变。

支座相对位置图
四、支座涂装防护要求
1、支座钢件外露表面(不锈滑动面除外)须进行表面防腐蚀处理,采用TB/T1527中第6套防护体系进行,涂装总厚度不低于250μm。

2、支座锚固螺栓及套筒采用渗锌+锌铬涂层+封闭层的方法进行防护。

螺栓安装后,外露面需采用TB/T1527中第6套防护体系进行。

五、支座安装工艺细则:
1、采用本系列支座时,支座垫石的砼强度等级不低于C40,垫石高度应考虑安装、养护和必要时更换支座的方便。

垫石顶面四角高差不得大于2mm。

2、本系列支座采用预埋套筒和锚固螺栓的连接方式,在墩台顶面支承垫石部位需预留锚栓孔,锚栓孔预留直径为锚栓直径加60mm。

深度为锚栓长度加50mm。

预留锚栓孔中心及对角线位置偏差不得超过10mm。

梁体预埋套筒预埋时,应保证各套筒中心距与。

盆式橡胶支座的安装步骤注意事项及布置(详细)

盆式橡胶支座的安装步骤注意事项及布置(详细)

盆式橡胶支座的安装步骤、注意事项及布置一、公路桥梁盆式橡胶支座的安装步骤(1 盆式支座下面应设置支承垫石, 支承垫石混凝土强度等级不宜低于 C40. 垫石高度应考虑支座安装、养护和更换的方便.支承垫石及墩顶混凝土应该按 JTG D62-2004的局部承压部件要求配置相应的钢筋网.墩台顶面需按锚固套筒规格、数量预留栓孔.预留栓孔的直径和深度大于套筒直径和长度 50米米~60米米,中心偏差不应超过 10米米 .(2支座运输到现场后,应该开箱检查支座各部分零件及装箱单,检查合格后再放入包装箱,安装时再开箱.(3活动支座在开箱后应该注意对聚四氟乙烯板和不锈钢冷轧钢板的保护,防止划伤或者有赃物附着在乙烯板和冷轧钢板的表面,并且检查 5201-2硅脂是否注满.(4支座安装时,支承垫石顶面应该凿毛,并用清水冲去垫石上面的杂物,待垫石表面干燥后,在锚固螺栓孔位置以外的支承垫石顶面涂满环氧砂浆调平层,支座就位后、对中并调整水平后,用垫块将支座垫起,用环氧砂浆或强度等级较高的砂浆灌注套筒周围空隙及支座底板四周未填满环氧砂浆的位置,并且将砂浆捣实,完工后应该将支座底板以外溢出的砂浆清理干净,砂浆硬化后再拆去支座垫块.(5有纵坡的桥梁,在支座顶板长度范围内的桥梁梁底,设计时应该将该部位梁底用预埋钢板调直水平, 支座顶板范围内的混凝土应该按 JTG D62-2004进行局部承压计算并配置相应的钢筋网. 活动支座安装时应该考虑温度的变化.(6双向和单项活动支座安装时,要特别注意检查聚四氟乙烯板,聚四氟乙烯板的主要滑移方向应与桥梁顺桥向相一致.(7支座中心线应该与主梁中心线重合或平行,单向活动支座安装时,顶板导向块和中间钢板的导向滑调应该保持平行,交叉角度不大于5‘ .(8在桥梁实行体系转换要切割临时锚固安装时,要采取隔热措施,这样可以避免损坏橡胶板和聚四氟乙烯板.(9安装完毕检验合格后,拆除连接构件,安装防尘围板. [3]二、注意事项1、建议在墩、台顶面设置支座垫石.2、盆式支座安装前应拆箱作全面检查及进行清洁.除去油污,特别是不锈钢与填充聚四氟乙烯板的相对滑移面应用丙酮或酒精仔细擦洗干净,支座其它各件也应擦洗干净,支座内不得涂刷防锈油.3、支座除标高必须符合设计要求外,为确保支座的使用性能,须保证三个方向的平面水平.4、支座上、下各部件纵横向必须对中,或由于安装时温度与设计温度不同,支座纵向上下各部件错开的距离必须与计算值相等.5、支座中心线与主梁中心线应重合或保持平行.6、连续桥梁实行体系转换时,必须在支座和硫磺水泥浆块之间采取隔热措施,以免损坏填充四氟乙烯板和橡胶块.三、盆式支座布置桥梁支座的布置主要和桥梁的结构形式有关.通常在布置支座时需要考虑以下的基本原则:(1上部结构是空间结构时,支座应能同时适应桥梁顺桥向(X 方向和横桥向(Y 方向的变形;(2支座必须能可靠的传递垂直和水平反力;(3支座应使由于梁体变形所产生的纵向位移、横向位移和纵、恒向转角应尽可能不受约束;(4铁路桥梁通常必须在每联梁体上设置一个固定支座;(5当桥梁位于坡道上,固定支座一般应设在下坡方向的桥台上;(6当桥梁位于平坡上,固定支座宜设在主要行车方向的前端桥台上;(7固定支座宜设置在具有较大支座反力的地方;(8在同一桥墩上的几个支座应具有相近的转动刚度 ;(9连续梁可能发生支座沉陷时,应考虑制作高度调整的可能性.总之,桥梁支座的布置原则是既要便于传递支座反力,又要使支座能充分适应梁体的自由变形。

支座安装技术交底

支座安装技术交底

1 小金河大道市政工程支座安装技术交底
第一章支座类型
1.1 惠博立交支座类型
ABC 匝道桥桥墩及桥台处支座采用盆式橡胶支座,支座的选用应满足交通行业标准《公路桥梁盆式橡胶支座》(JTT391-2009)的要求,各支座安装应保持水平。

1.2小金河大桥
小金河大桥Z00和YO0桥台以及Z04桥墩、Y04桥墩处设置GYZF 275x65mm 圆形滑板橡胶支座,其余墩均设置GYZ 375x77mm 圆形橡胶支座。

具体分布安装详见《支座安装示意图》。

桥梁支座性能应符合交通部行业标准《公路桥梁板式橡胶支座》(JT/T4-2004)的规定;预制箱梁简支安装时临时支座的构造要求及受力特点要能满足预制箱梁自身重量和体系转换的要求。

表1.1-1 支座数量一览表
桥梁名称型号
数量(块)AB 匝道桥
GPZ (Ⅱ)4.0DX ±100mm
25 GPZ (Ⅱ)4.0SX ±100mm
21
GPZ (Ⅱ)4.0GD ±100mm
4 GPZ (Ⅱ)8.0GD ±100mm
1 C 匝道桥GPZ (Ⅱ)2.5DX
1 GPZ (Ⅱ)2.5SX
1 GPZ (Ⅱ)3DX
1 GPZ (Ⅱ)3SX
3 GPZ (Ⅱ)5DX
4 GPZ (Ⅱ)5SX
4 GPZ (Ⅱ)5GD 1。

盆座安装施工技术交底记录

盆座安装施工技术交底记录
支座安装规定值或允许偏差
检查项目
规定值或允许偏差(mm)
支座中心与主梁中线(mm)
应重合,最大偏差<2
高程
符合设计要求
支座四角高差(mm)
承压力≤5000KN
<1
承压力>5000KN
<2
支座上下各部件纵轴线
必须对正




顺桥向最大位移(mm)
±250
双向活动支座横桥向最大位移(mm)
±25
横轴线错位距离(mm)
3、测量放线,确定盆式支座的安装位置,在厂家的技术指导下精确定位地脚螺栓的位置。
4、钻地脚螺栓的安装孔,注意孔位不要偏位和钻斜,孔道一定要垂直,钻孔完毕后清理安装孔及垫石面,一定要洁净,不能有灰尘。
5、安装地脚螺栓,注意四个螺栓脚顶标高,一定要水平且在垫石面中,用钢楔块或铁片临时固定,灌注环氧砂浆。
6、地脚螺栓的环氧砂浆硬化后,安装盆式支座。找出支座纵、横方向,按设计要求的方向安装,用钢楔块或铁片临时固定,灌注环氧砂浆,垫石与支座面间不得有缝隙,必须灌注密实。
7、因盆式支座是整套购入,所以支座的下盆和上盆已经由厂家安装密实注入润滑剂并临时固定,现场安装过程中不需要打开钢盆,直接安装固定。
8、支座上盆与现浇箱梁的预留钢板采用螺栓连接平整、密实、牢固。
施工技术交底记录
工程名称
******道路工程Ⅱ标
分部工程名称
*****高架桥
分项工程名称
盆式支座安装
交底日期
交底人
接收人
交底内容:
1、施工程序
确定待安装盆式支座型号→测பைடு நூலகம்放线→定位地脚螺栓→钻孔→清孔→安装地脚螺栓→灌注环氧砂浆→安装盆式支座→调整标高→灌注环氧砂浆→安装完成
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

盆式橡胶支座安装技术交底
1、立柱浇注前必须对基础接触面凿毛,凿至设计标高。

2、立柱浇注砼时,支座螺栓予留孔直径为10cm,孔深度为50cm;
3、橡胶支座在安装前,必须检查产品合格证。

4、梁底支座安装部位的砼要求平整。

5、柱顶和桥台支座安装部位,应用C40砼作成支座垫石,垫石尺寸
按设计图纸施工,厚度超过4cm的垫石,加设直径10毫米的钢筋网片一层。

6、支座中心线应与主梁中心线平行。

7、活动支座上、下支座板顺桥方向的中心线应重合,其交角不得大
于5’。

8、活动支座安装就位后,应将上、下座板之间用钢筋或钢板临时连
接定位。

以防止施工过程中发生错位。

待梁体施工完毕后,立即拆除临时定位钢件。

9、支座在安装围板前,用棉丝将不锈钢滑动面仔细擦净,以防止灰
尘侵入聚四氟乙烯板表面。

10、支座与板梁连接处采用地脚螺栓时,孔洞灌注C40细石砼,顶面
要求标高准确、表面平整。

11、安装前必须将支座位置凿毛处理并清理干净。

12、每根柱子顶所对应的盆式橡胶支座类型和尺寸必须符合设计要
求,具体尺寸见附图。

支座安装允许偏差如下:
1)支座十字线扭转值:-1.0~+1.0mm;
2)固定支座十字线里程位置:-20.0~+20mm;
3)辊轴位置纵向位移:-3~+3mm;
4)支座底板四角相对高差:2mm。
