海湾消防设备销售、维修、维保 GST5000火灾报警控制器操作说明
海湾JB-QG-QT-GST5000控制器说明书
J B-QG/QT-GST5000火灾报警控制器(联动型)安装使用说明书(通用部分)(Ver.3.02,2006.04)海湾安全技术有限公司前言JB-QG-GST5000火灾报警控制器(联动型)是海湾公司充分调研消防市场需求,总结多年消防工程经验,融会国标GB4717-1993《火灾报警控制器通用技术条件》和GB16806-1997《消防联动控制设备通用技术条件》的要求和精神,设计的新一代报警联动一体化智能控制器。
控制器采用柜式结构、模块化设计,具有功能强、容量大、配置灵活的特点。
系统采用大屏幕汉字液晶显示,打印机可打印系统所有报警、故障及各类操作的汉字信息。
具有全面的现场编程能力,最大容量为4840个总线制报警联动控制点。
控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接,从而构成一个集总线、多线于一身的报警联动一体化控制器,是消防工程的最佳选择。
JB-QT-GST5000火灾报警控制器(联动型)是JB-QG-GST5000火灾报警控制器(联动型)的琴台式分型产品,两款控制器的功能、操作等均相同。
JB-QG/QT-GST5000火灾报警控制器(联动型)安装使用说明书由两部分组成:通用部分(含多线制部分)和联网部分,本部分为通用部分,有关于联网的更详细说明请参见相应说明书。
本安装使用说明书应由专人负责,妥善保管,以备日后查用。
目录第一部分概述 (1)第一章GST5000火灾报警控制器(联动型)简介 (2)第二部分结构.安装.调试 (3)第二章GST5000火灾报警控制器(联动型)结构及配置说明 (4)2.1 控制器结构及配置方式概述 (4)2.2 GST5000控制器主机结构说明 (4)2.2.1 按键及面板设置说明(以JB-QG-GST5000控制器为例) (4)2.2.2 控制器主机内部结构说明 (6)2.3 LD-SD064A智能手动消防启动盘结构说明 (7)2.3.1 面板结构说明 (7)2.3.2 内部结构说明 (8)2.4 GST-LD-D02智能电源盘结构说明 (8)2.5 控制器主电源盒端子说明 (9)2.6 控制器典型配置及内部结构说明 (10)2.6.1 GST-LD-SD128智能消防启动盘结构说明 (10)2.6.2 典型配置外观示意 (10)2.6.3 内部结构及连接线示意 (11)2.6.4 控制器对外接线端子说明 (12)第三章安装与调试 (13)3.1 开箱检查 (13)3.2 机柜的安装条件及方式 (13)3.3 开机检查 (13)3.4 外部设备检查 (13)3.5 接线和设置 (14)3.6 调试 (14)第三部分系统应用 (15)第四章一般性用户使用说明 (16)4.1 开机、关机与自检 (16)4.2 键盘操作前准备 (17)4.2.1 键盘的命令功能和字符功能 (17)4.2.2 数据输入的一般方法 (17)4.2.3 信息查看操作的一般方法 (18)4.3 键盘解锁和锁键盘 (18)4.3.1 键盘解锁 (18)4.3.2 锁键 (18)4.4 注册信息检查 (19)4.4.1 检查系统配置 (19)4.4.2 检查回路配置 (19)4.4.3 检查设备信息 (20)4.5 信息显示与记录 (22)4.5.1 信息显示 (22)4.5.2 查看运行记录 (24)4.5.3 信息的打印 (25)4.6 消音 (25)4.7 火警及故障的处理 (25)4.7.1 故障的一般处理方法 (25)4.7.2 火警的一般处理方法 (26)4.8 设备的隔离与释放 (26)4.8.1 设备隔离 (26)4.8.2 设备释放 (26)4.9 总线制被控设备的手动启动与停动操作 (27)4.9.1 对外部设备进行手动启动操作的条件 (27)4.9.2 利用主机键盘进行的被控设备启动/停动操作 (27)4.9.3 利用手动消防启动盘进行的被控设备手动启动/停动操作 (28)4.10 总线制被控设备的自动联动控制 (28)4.10.1 实现自动联动的条件 (28)4.10.2 自动联动逻辑的实现 (28)4.11 气体灭火设备的启动和停止控制 (28)4.11.1 气体灭火设备的启动条件 (28)4.11.2 气体灭火设备的手动启动控制 (28)4.11.3 气体灭火设备的自动联动控制 (29)4.11.4 气体灭火设备的紧急停动控制 (29)4.12 复位功能 (30)第五章系统管理员操作指南 (31)5.1 修改时间 (31)5.2 密码设定 (31)5.2.1 密码的分类 (31)5.2.2 密码的更改 (31)5.3 设备定义 (33)5.3.1 现场设备定义的内容和步骤 (33)5.3.2 现场设备的定义实例 (33)5.3.3 分区分层方式火灾显示盘定义实例 (34)5.3.4 手动消防启动盘控制一般性设备的定义实例 (35)5.3.5 手动消防启动盘控制气体灭火设备启动定义实例 (35)5.4 自动联动公式的编辑方法 (36)5.4.1 联动公式的格式 (36)5.4.2 联动公式的编辑 (36)5.4.3 气体灭火设备的联动编程 (39)5.4.4 联动公式的恢复 (40)5.5 打印方式设置 (40)5.6 启动方式设置 (41)5.7 气体喷洒允许控制设置设备 (41)5.8 手动盘定义 (42)6.1 进入和退出调试状态 (43)6.2 定点调试 (44)6.3 连续新设备定义 (44)6.4 随时注册功能 (45)6.5 回路板隔离功能 (45)6.6 探测器查找功能 (45)6.7 联动公式的保护 (45)第四部分配接多线制 (46)第七章配接多线制 (47)7.1概述 (47)7.2特点 (47)7.3技术特性 (47)7.4结构特征 (47)7.4.1.面板说明 (47)7.4.2.内部结构说明 (48)7.5安装与布线 (49)7.6使用及操作 (49)7.6.1.KZK-100卡功能设定 (49)7.6.2.LD-KZC-100卡功能设定 (50)7.6.3.操作使用说明 (51)7.6.4.与GST-LD-8302C切换模块接线说明 (51)7.6.5.控制应用举例 (52)7.7维修 (53)第五部分用户须知 (54)第八章故障、异常信息处理和定期检查 (55)8.1 一般性故障处理 (55)8.2 定期检查和更换 (55)第九章注意事项 (59)附录一技术指标 (60)附录二设备类型表 (61)附录三标准汉字码表 (62)附录四补充汉字码表 (66)附录五调试表格 (67)附录六整机内部接线示意图 (68)第一部分概述GST5000火灾报警控制器(联动型)简介第一章GST5000火灾报警控制器(联动型)简介JB-QG/QT-GST5000火灾报警控制器(联动型)(简称为控制器)是海湾公司推出的新一代火灾报警控制器,为适应工程设计的需要本控制器兼有联动控制功能,可与海湾公司的其它产品配套使用组成配置灵活的报警联动一体化控制系统,特别适合大中型火灾报警及消防联动一体化控制系统的应用。

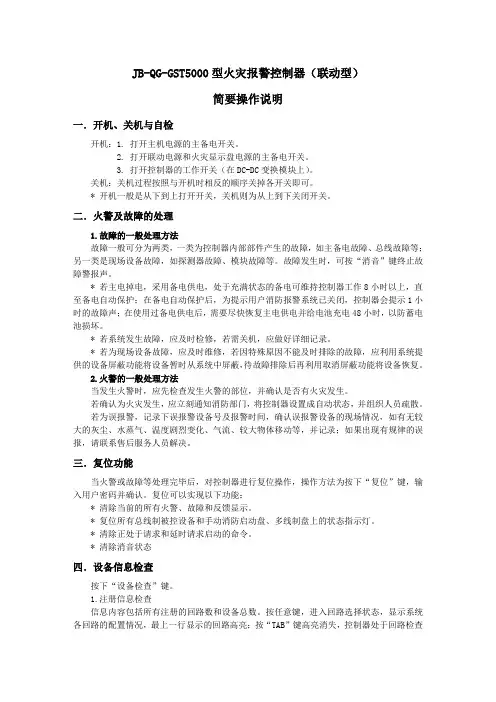

GST5000型火灾报警器简要使用说明
JB-QG-GST5000型火灾报警控制器(联动型)简要操作说明一.开机、关机与自检开机:1. 打开主机电源的主备电开关。
2. 打开联动电源和火灾显示盘电源的主备电开关。
3. 打开控制器的工作开关(在DC-DC变换模块上)。
关机:关机过程按照与开机时相反的顺序关掉各开关即可。
* 开机一般是从下到上打开开关,关机则为从上到下关闭开关。
二.火警及故障的处理1.故障的一般处理方法故障一般可分为两类,一类为控制器内部部件产生的故障,如主备电故障、总线故障等;另一类是现场设备故障,如探测器故障、模块故障等。
故障发生时,可按“消音”键终止故障警报声。
* 若主电掉电,采用备电供电,处于充满状态的备电可维持控制器工作8小时以上,直至备电自动保护;在备电自动保护后,为提示用户消防报警系统已关闭,控制器会提示1小时的故障声;在使用过备电供电后,需要尽快恢复主电供电并给电池充电48小时,以防蓄电池损坏。
* 若系统发生故障,应及时检修,若需关机,应做好详细记录。
* 若为现场设备故障,应及时维修,若因特殊原因不能及时排除的故障,应利用系统提供的设备屏蔽功能将设备暂时从系统中屏蔽,待故障排除后再利用取消屏蔽功能将设备恢复。
2.火警的一般处理方法当发生火警时,应先检查发生火警的部位,并确认是否有火灾发生。
若确认为火灾发生,应立刻通知消防部门,将控制器设置成自动状态,并组织人员疏散。
若为误报警,记录下误报警设备号及报警时间,确认误报警设备的现场情况,如有无较大的灰尘、水蒸气、温度剧烈变化、气流、较大物体移动等,并记录;如果出现有规律的误报,请联系售后服务人员解决。
三.复位功能当火警或故障等处理完毕后,对控制器进行复位操作,操作方法为按下“复位”键,输入用户密码并确认。
复位可以实现以下功能:* 清除当前的所有火警、故障和反馈显示。
* 复位所有总线制被控设备和手动消防启动盘、多线制盘上的状态指示灯。
* 清除正处于请求和延时请求启动的命令。
海湾GST5000主机操作说明
海湾GST5000主机操作说明海湾GST5000主机操作说明:1、开机a、打开联动电源和显示盘电源的主备电开关。
b、打开主机的主、备电开关。
c、打开控制器的工作开关(在OC-DC变换器上,背面)。
d、进入自检状态,通过向进入监控状态(如某状态不通,待处理再开机)。
2、停机操作与开机顺序相反。
注意一定同时关断主、备电开关。
3、消音当报警时,会发出声响报警信号,按“消音”键即可制止发音声。
4、复位当火警或故障处理完毕后,须对控制器进行复位操作。
方法为:按“复位”键?输入密码?按“确认”键即可(如未设密码则按“消音”键后按“确认”键)。
5、修改时间监控状态下,按“对时”键(如锁键状态须开锁即输密码)。
显示屏下方出现修改系统时间的年、月、日、时、分。
在光标指向的位置连续输入年、月、日、时、分,完后按“确认”即可。
6、设备的隔离有故障可暂时隔离,待修复后再释放。
操作:按“隔离”键(如锁键需先开锁)。
在此时出现的界面下方光标处,输入欲隔离的编码(如010121),按“TAB”键光标转移到设备类型处。
输入设备类型代号。
(如03烟感、09温感、11手报、12广播、15消火栓)按“确认”键即可。
7、设备释放按“释放”键,出“释放”界面。
在其下方光标处输入欲释放设备的用户编码(如010121)按“确认”键即可。
8、总线制被控制室设备的启动、停止手动启、停:(前提:控制器处于“手动允许”状态有效)A、用主机操作盘启、停:按“启动”或“停止”键后出现火警报警界面,其下方提示。
请输入启或停设备号的光标,在此输入欲启、停设备的用户编码(如010121),按“TAB”键,输入设备类型代号(如3),按“确认”键即可。
B、用总线联动盘启、停:在总线盘找到相应设备的按键,按下灯亮则启动该设备,再按一次灯灭即停止该设备。
自动启停:(前提:控制器处于“自动允许”状态有效)。
当设备满足联动关系,自动启动该联动设备。
(如广播、切电、风机、水泵、电梯等)9、多线盘启、停设备:(前提:多线盘在手动/自动允许状态)操作同总线盘b的操作(即对号入座)。

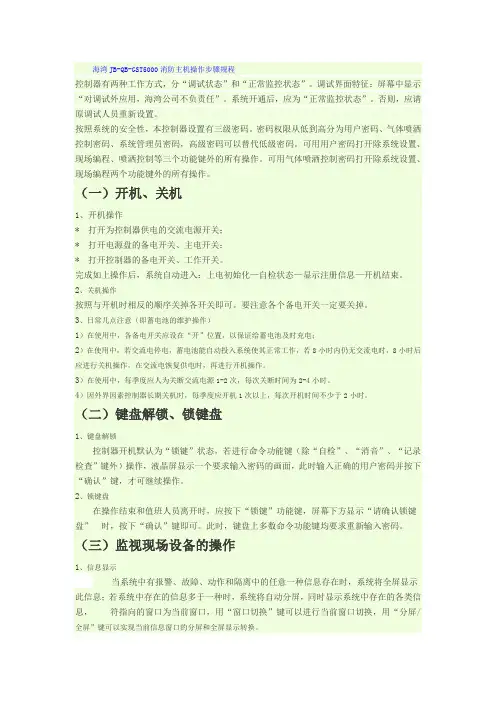

海湾5000操作说明
海湾JB-QB-GST5000消防主机操作步骤规程控制器有两种工作方式,分“调试状态”和“正常监控状态”。
调试界面特征:屏幕中显示“对调试外应用,海湾公司不负责任”。
系统开通后,应为“正常监控状态”。
否则,应请原调试人员重新设置。
按照系统的安全性,本控制器设置有三级密码。
密码权限从低到高分为用户密码、气体喷洒控制密码、系统管理员密码,高级密码可以替代低级密码。
可用用户密码打开除系统设置、现场编程、喷洒控制等三个功能键外的所有操作。
可用气体喷洒控制密码打开除系统设置、现场编程两个功能键外的所有操作。
(一)开机、关机1、开机操作* 打开为控制器供电的交流电源开关;* 打开电源盘的备电开关、主电开关;* 打开控制器的备电开关、工作开关。
完成如上操作后,系统自动进入:上电初始化—自检状态—显示注册信息—开机结束。
2、关机操作按照与开机时相反的顺序关掉各开关即可。
要注意各个备电开关一定要关掉。
3、日常几点注意(即蓄电池的维护操作)1)在使用中,各备电开关应设在“开”位置,以保证给蓄电池及时充电;2)在使用中,若交流电停电,蓄电池能自动投入系统使其正常工作,若8小时内仍无交流电时,8小时后应进行关机操作,在交流电恢复供电时,再进行开机操作。
3)在使用中,每季度应人为关断交流电源1-2次,每次关断时间为2-4小时。
4)因外界因素控制器长期关机时,每季度应开机1次以上,每次开机时间不少于2小时。
(二)键盘解锁、锁键盘1、键盘解锁控制器开机默认为“锁键”状态,若进行命令功能键(除“自检”、“消音”、“记录检查”键外)操作,液晶屏显示一个要求输入密码的画面,此时输入正确的用户密码并按下“确认”键,才可继续操作。
2、锁键盘在操作结束和值班人员离开时,应按下“锁键”功能键,屏幕下方显示“请确认锁键盘”时,按下“确认”键即可。
此时,键盘上多数命令功能键均要求重新输入密码。
(三)监视现场设备的操作1、信息显示当系统中有报警、故障、动作和隔离中的任意一种信息存在时,系统将全屏显示此信息;若系统中存在的信息多于一种时,系统将自动分屏,同时显示系统中存在的各类信息,符指向的窗口为当前窗口,用“窗口切换”键可以进行当前窗口切换,用“分屏/全屏”键可以实现当前信息窗口的分屏和全屏显示转换。

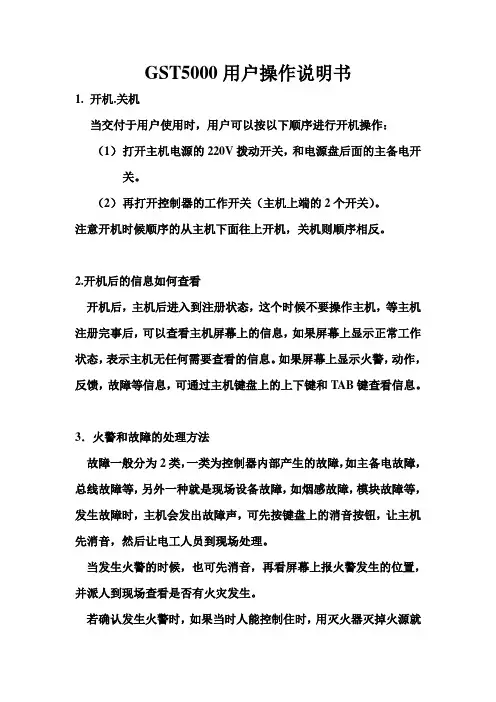

GST5000用户操作说明书
GST5000用户操作说明书1.开机.关机当交付于用户使用时,用户可以按以下顺序进行开机操作:(1)打开主机电源的220V拨动开关,和电源盘后面的主备电开关。
(2)再打开控制器的工作开关(主机上端的2个开关)。
注意开机时候顺序的从主机下面往上开机,关机则顺序相反。
2.开机后的信息如何查看开机后,主机后进入到注册状态,这个时候不要操作主机,等主机注册完事后,可以查看主机屏幕上的信息,如果屏幕上显示正常工作状态,表示主机无任何需要查看的信息。
如果屏幕上显示火警,动作,反馈,故障等信息,可通过主机键盘上的上下键和TAB键查看信息。
3.火警和故障的处理方法故障一般分为2类,一类为控制器内部产生的故障,如主备电故障,总线故障等,另外一种就是现场设备故障,如烟感故障,模块故障等,发生故障时,主机会发出故障声,可先按键盘上的消音按钮,让主机先消音,然后让电工人员到现场处理。
当发生火警的时候,也可先消音,再看屏幕上报火警发生的位置,并派人到现场查看是否有火灾发生。
若确认发生火警时,如果当时人能控制住时,用灭火器灭掉火源就可以了,如果火势较大时,应立刻通知消防部门,并组织人员疏散。
若为误报火警,记录下现场位置和现场环境,看是否是因为人为造成的,或者是探测器内部进入灰尘导致的。
(清洗探测器方法,把探测器扭下来,用沾满酒精的棉棒擦拭探测器的探测网就可以扭回去了。
)4.主机复位键的作用主机键盘上有个复位键,它的主要作用是在这些情况下使用的。
比如报火警时,现场处理完毕后,主机上还是会有火警信息,这个时候你可以点复位,如果需要输入密码,直接按确认就可以了。
如何还报火警,可能是探头污染或者环境潮湿所至。
5.打印机方式选择主机内有打印机,屏幕上的信息也可通过打印机打印出来。
按下打印控制的按键,屏幕上会显示4种方式:(1)关闭打印机(任何信息都不会打印)(2)选择打印(用户在记录查询信息时有选择性打印)(3)即时信息打印(主机上任何信息都会打印)(4)即时火警打印(只打印火警信息)6.启动方式控制按下启动方式按键,会显示:(1)手动方式:允许或不允许(2)自动方式:不允许(3)提示方式:无在正常工作的状态下,我们建议手动方式打允许,自动方式不允许,提示方式无。
海湾消防设备销售、维修、维保gst5000火灾报警控制器操作说明
GST5000 火灾报警控制器(联动型)结构及配置说明图 2-1 上图说明 :① 主机② LD-SD064A 智能手动消防启动盘③ LD-KZ014多线制控制盘 ④封板(可按需配置单元) ⑤ GST-LD - D02 智能电源盘GST5000控制器主机结构说明按键及面板设置说明(以 JB-QG-GST5000控制器为例) 主控面板分:液晶显示屏、指示灯区、时间显示、键盘及打印机五部分(如图1.1 控制器结构及配置方式概述GST5000火灾报警控制器(联动型)根据不同要求来配置回路板数、智能手动消防启动 盘、多线制控制盘等,另外本系统含有一块 GST-LD-D02智能电源盘,用于向外接模块或相应的被控设备供电。
JB-QG-GST5000、 JB-QT-GST5000控制器结构如图 2-1 所示(包含多线制部分) 。
多线制控LD -K Z 01第一章2-2)图2-2指示灯及按键说明:工作灯:绿色,当控制器工作时,此灯点亮。
主电工作灯:绿色,当控制器由AC220V 电源供电工作时,此灯点亮。
备电工作灯:绿色,当控制器由备电供电工作时,此灯点亮。
火警灯:红色,此灯亮表示控制器检测到外接探测器处于火警状态,具体信息见液晶显示。
火警排除后,按“复位”键此灯熄灭。
故障灯:黄色,此灯亮表示控制器检测到外部设备(探测器、模块或火灾显示盘)有故障,或控制器本身出现故障,具体信息见液晶显示。
故障排除后,按“复位”键此灯熄灭。
主电故障灯:黄色,当控制器的AC220V 电源掉电或电源损坏,此灯亮。
电源恢复正常后,此灯熄灭。
备电故障灯:黄色,当控制器的备用电源系统出现故障,此灯亮。
备用电源系统故障排除后,此灯熄灭。
联动灯:绿色,此灯亮表示控制器对外接设备发出启动命令或收到外接设备动作反馈信号,具体信息见液晶显示。
按“复位”键,此灯熄灭。
隔离灯:黄色,当外部设备(探测器、模块或火灾显示盘)发生故障时,可将它隔离掉,待修理或更换后,再利用释放功能将设备恢复。
火灾报警控制器GST5000操作步骤
火灾报警控制器GST5000操作步骤
GST5000是一款火灾报警控制器,它可以自动检测火灾事件并发出警报以及触发其他相关设备的操作。
以下是GST5000操作步骤的详细说明:步骤一:安装
1.确保将GST5000安装在离火源较远、通风良好且易于到达的位置。
2.断开电源,将GST5000的底座安装在合适的位置上。
3.将GST5000的主机部分插入底座,确保牢固连接。
步骤二:电源连接
1.将GST5000的电源线插入封装在墙上的电源插座中。
2.确保电源输入电压与GST5000的额定电压相匹配。
步骤三:信号线连接
1.根据实际情况,将火灾探测器和其他相关设备的信号线连接到GST5000的输入端子上。
2.确保连接正确,信号线不应有接地或短路现象。
步骤四:电源开启
1.将GST5000主机上的电源开关打开。
2.等待片刻,GST5000将开始自检测试。
步骤五:设置参数
1.通过GST5000的控制面板或外部设备进行参数设置。
2.根据实际需求,设置报警延时、报警输出方式、接收器地址等参数。
步骤六:系统测试
1.确保GST5000与火灾探测器、警铃等相关设备连接良好。
2.手动触发火灾探测器,观察GST5000是否正确地响应并发送报警信号。
步骤七:日常使用
1.监测GST5000的运行状态,确保正常工作。
2.定期检查火灾探测器、信号线等设备的工作状态,进行必要的维护
和更换。
总结:。
海湾5000操作说明
海湾JB-QB-GST5000消防主机操作步骤规程控制器有两种工作方式,分“调试状态”和“正常监控状态”。
调试界面特征:屏幕中显示“对调试外应用,海湾公司不负责任”。
系统开通后,应为“正常监控状态”。
否则,应请原调试人员重新设置。
按照系统的安全性,本控制器设置有三级密码。
密码权限从低到高分为用户密码、气体喷洒控制密码、系统管理员密码,高级密码可以替代低级密码。
可用用户密码打开除系统设置、现场编程、喷洒控制等三个功能键外的所有操作。
可用气体喷洒控制密码打开除系统设置、现场编程两个功能键外的所有操作。
(一)开机、关机1、开机操作* 打开为控制器供电的交流电源开关;* 打开电源盘的备电开关、主电开关;* 打开控制器的备电开关、工作开关。
完成如上操作后,系统自动进入:上电初始化—自检状态—显示注册信息—开机结束。
2、关机操作按照与开机时相反的顺序关掉各开关即可。
要注意各个备电开关一定要关掉。
3、日常几点注意(即蓄电池的维护操作)1)在使用中,各备电开关应设在“开”位置,以保证给蓄电池及时充电;2)在使用中,若交流电停电,蓄电池能自动投入系统使其正常工作,若8小时内仍无交流电时,8小时后应进行关机操作,在交流电恢复供电时,再进行开机操作。
3)在使用中,每季度应人为关断交流电源1-2次,每次关断时间为2-4小时。
4)因外界因素控制器长期关机时,每季度应开机1次以上,每次开机时间不少于2小时。
(二)键盘解锁、锁键盘1、键盘解锁控制器开机默认为“锁键”状态,若进行命令功能键(除“自检”、“消音”、“记录检查”键外)操作,液晶屏显示一个要求输入密码的画面,此时输入正确的用户密码并按下“确认”键,才可继续操作。
2、锁键盘在操作结束和值班人员离开时,应按下“锁键”功能键,屏幕下方显示“请确认锁键盘”时,按下“确认”键即可。
此时,键盘上多数命令功能键均要求重新输入密码。
(三)监视现场设备的操作1、信息显示当系统中有报警、故障、动作和隔离中的任意一种信息存在时,系统将全屏显示此信息;若系统中存在的信息多于一种时,系统将自动分屏,同时显示系统中存在的各类信息,符指向的窗口为当前窗口,用“窗口切换”键可以进行当前窗口切换,用“分屏/全屏”键可以实现当前信息窗口的分屏和全屏显示转换。
火灾报警控制器GST5000 操作步骤
火灾报警控制器GST5000 操作步骤:一、消音操作1、消除本机声音在报警状态下,按下“ACK/MUTE”按键,出现下面输入密码的提示输入密码操作密码‘12345678’,然后按‘ENTER’键,消除本机声音操作完成。
2、消除现场声光报警器声音在报警状态下,按下“SILENCE ”按键,出现上面输入密码的提示输入密码操作密码‘12345678’,然后按‘ENTER’键,消除现场声光报警器声音操作完成。
二、复位操作复位‘RESET’按键,是复位控制器的火警或故障状态,使控制器返回正常监控状态操作时,按下‘RESET’按键,输入操作密码‘12345678’,然后按‘ENTER’按键,复位完成。
同样需要输入操作密码‘12345678’三、火警界面意义!Last Fire!16:34 Zone0016 FLOOR GREEN HOUSE!Fire! total 100002 16:34 zone 001-103 OPTICAL1 FLOOR COOKROOM003 16:34 zone 001-101 OPTICAL1 FLOOR DINING ROOM004 16:34 zone 002-111 OPTICAL2 FLOOR LIBINGROOM005 16:34 zone 003-121 OPTICAL3 FLOOR LIBINGROOMPress Enter toSelect an Item图5-3火警界面说明:▪Last Fire 16:34 Zone001▪ 6 FLOOR GREEN HOUSE //最晚火警,发生于001区,时间是16:34,地点是6层的花房。
▪!Fire! total 100//火警总数▪002 16:34 zone 001-103 OPTICAL/第2条火警发生的时间、所处的分区、设备地址和类型▪ 1 FLOOR COOKROOM//发生火警的分区注释(前8位)和设备注释(后32位)▪003 16:34 zone 001-101 OPTICAL/第3条火警发生的时间、所处的分区、设备地址和类型▪ 1 FLOOR DINING ROOM//发生火警的分区注释(前8位)和设备注释(后32位)▪004 16:34 zone 002-111 OPTICAL/第4条火警发生的时间、所处的分区、设备地址和类型▪ 2 FLOOR LIBINGROOM //发生火警的分区注释(前8位)和设备注释(后32位)▪005 16:34 zone 003-121 OPTICAL/第5条火警发生的时间、所处的分区、设备地址和类型▪ 3 FLOOR LIBINGROOM //发生火警的分区注释(前8位)和设备注释(后32位)▪Press Enter toSelect an Item//按ENTER键,可以选择火警信息进行查看四、火警信息处理当发生火警时,首先根据控制器的报警信息检查发生火警的部位,确认是否有火灾发生。
海湾JB-QG-QT-GST5000控制器说明书
J B-QG/QT-GST5000火灾报警控制器(联动型)安装使用说明书(通用部分)(Ver.3.02,2006.04)海湾安全技术有限公司前言JB-QG-GST5000火灾报警控制器(联动型)是海湾公司充分调研消防市场需求,总结多年消防工程经验,融会国标GB4717-1993《火灾报警控制器通用技术条件》和GB16806-1997《消防联动控制设备通用技术条件》的要求和精神,设计的新一代报警联动一体化智能控制器。
控制器采用柜式结构、模块化设计,具有功能强、容量大、配置灵活的特点。
系统采用大屏幕汉字液晶显示,打印机可打印系统所有报警、故障及各类操作的汉字信息。
具有全面的现场编程能力,最大容量为4840个总线制报警联动控制点。
控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接,从而构成一个集总线、多线于一身的报警联动一体化控制器,是消防工程的最佳选择。
JB-QT-GST5000火灾报警控制器(联动型)是JB-QG-GST5000火灾报警控制器(联动型)的琴台式分型产品,两款控制器的功能、操作等均相同。
JB-QG/QT-GST5000火灾报警控制器(联动型)安装使用说明书由两部分组成:通用部分(含多线制部分)和联网部分,本部分为通用部分,有关于联网的更详细说明请参见相应说明书。
本安装使用说明书应由专人负责,妥善保管,以备日后查用。
目录第一部分概述 (1)第一章GST5000火灾报警控制器(联动型)简介 (2)第二部分结构.安装.调试 (3)第二章GST5000火灾报警控制器(联动型)结构及配置说明 (4)2.1 控制器结构及配置方式概述 (4)2.2 GST5000控制器主机结构说明 (4)2.2.1 按键及面板设置说明(以JB-QG-GST5000控制器为例) (4)2.2.2 控制器主机内部结构说明 (6)2.3 LD-SD064A智能手动消防启动盘结构说明 (7)2.3.1 面板结构说明 (7)2.3.2 内部结构说明 (8)2.4 GST-LD-D02智能电源盘结构说明 (8)2.5 控制器主电源盒端子说明 (9)2.6 控制器典型配置及内部结构说明 (10)2.6.1 GST-LD-SD128智能消防启动盘结构说明 (10)2.6.2 典型配置外观示意 (10)2.6.3 内部结构及连接线示意 (11)2.6.4 控制器对外接线端子说明 (12)第三章安装与调试 (13)3.1 开箱检查 (13)3.2 机柜的安装条件及方式 (13)3.3 开机检查 (13)3.4 外部设备检查 (13)3.5 接线和设置 (14)3.6 调试 (14)第三部分系统应用 (15)第四章一般性用户使用说明 (16)4.1 开机、关机与自检 (16)4.2 键盘操作前准备 (17)4.2.1 键盘的命令功能和字符功能 (17)4.2.2 数据输入的一般方法 (17)4.2.3 信息查看操作的一般方法 (18)4.3 键盘解锁和锁键盘 (18)4.3.1 键盘解锁 (18)4.3.2 锁键 (18)4.4 注册信息检查 (19)4.4.1 检查系统配置 (19)4.4.2 检查回路配置 (19)4.4.3 检查设备信息 (20)4.5 信息显示与记录 (22)4.5.1 信息显示 (22)4.5.2 查看运行记录 (24)4.5.3 信息的打印 (25)4.6 消音 (25)4.7 火警及故障的处理 (25)4.7.1 故障的一般处理方法 (25)4.7.2 火警的一般处理方法 (26)4.8 设备的隔离与释放 (26)4.8.1 设备隔离 (26)4.8.2 设备释放 (26)4.9 总线制被控设备的手动启动与停动操作 (27)4.9.1 对外部设备进行手动启动操作的条件 (27)4.9.2 利用主机键盘进行的被控设备启动/停动操作 (27)4.9.3 利用手动消防启动盘进行的被控设备手动启动/停动操作 (28)4.10 总线制被控设备的自动联动控制 (28)4.10.1 实现自动联动的条件 (28)4.10.2 自动联动逻辑的实现 (28)4.11 气体灭火设备的启动和停止控制 (28)4.11.1 气体灭火设备的启动条件 (28)4.11.2 气体灭火设备的手动启动控制 (28)4.11.3 气体灭火设备的自动联动控制 (29)4.11.4 气体灭火设备的紧急停动控制 (29)4.12 复位功能 (30)第五章系统管理员操作指南 (31)5.1 修改时间 (31)5.2 密码设定 (31)5.2.1 密码的分类 (31)5.2.2 密码的更改 (31)5.3 设备定义 (33)5.3.1 现场设备定义的内容和步骤 (33)5.3.2 现场设备的定义实例 (33)5.3.3 分区分层方式火灾显示盘定义实例 (34)5.3.4 手动消防启动盘控制一般性设备的定义实例 (35)5.3.5 手动消防启动盘控制气体灭火设备启动定义实例 (35)5.4 自动联动公式的编辑方法 (36)5.4.1 联动公式的格式 (36)5.4.2 联动公式的编辑 (36)5.4.3 气体灭火设备的联动编程 (39)5.4.4 联动公式的恢复 (40)5.5 打印方式设置 (40)5.6 启动方式设置 (41)5.7 气体喷洒允许控制设置设备 (41)5.8 手动盘定义 (42)6.1 进入和退出调试状态 (43)6.2 定点调试 (44)6.3 连续新设备定义 (44)6.4 随时注册功能 (45)6.5 回路板隔离功能 (45)6.6 探测器查找功能 (45)6.7 联动公式的保护 (45)第四部分配接多线制 (46)第七章配接多线制 (47)7.1概述 (47)7.2特点 (47)7.3技术特性 (47)7.4结构特征 (47)7.4.1.面板说明 (47)7.4.2.内部结构说明 (48)7.5安装与布线 (49)7.6使用及操作 (49)7.6.1.KZK-100卡功能设定 (49)7.6.2.LD-KZC-100卡功能设定 (50)7.6.3.操作使用说明 (51)7.6.4.与GST-LD-8302C切换模块接线说明 (51)7.6.5.控制应用举例 (52)7.7维修 (53)第五部分用户须知 (54)第八章故障、异常信息处理和定期检查 (55)8.1 一般性故障处理 (55)8.2 定期检查和更换 (55)第九章注意事项 (59)附录一技术指标 (60)附录二设备类型表 (61)附录三标准汉字码表 (62)附录四补充汉字码表 (66)附录五调试表格 (67)附录六整机内部接线示意图 (68)第一部分概述GST5000火灾报警控制器(联动型)简介第一章GST5000火灾报警控制器(联动型)简介JB-QG/QT-GST5000火灾报警控制器(联动型)(简称为控制器)是海湾公司推出的新一代火灾报警控制器,为适应工程设计的需要本控制器兼有联动控制功能,可与海湾公司的其它产品配套使用组成配置灵活的报警联动一体化控制系统,特别适合大中型火灾报警及消防联动一体化控制系统的应用。
海湾5000操作说明
海湾JB—QB—GST5000消防主机操作步骤控制器有两种工作方式,分“调试状态”和“正常监控状态”.系统开通后,应为“正常监控状态”。
否则,应请原调试人员重新设置为“正常监控状态"。
(一)开机、关机1、开机操作:打开为控制器供电的交流电源开关;→打开电源盘的备电开关、主电开关;→打开控制器的备电开关、工作开关。
完成如上操作后,系统自动进入:上电初始化→自检状态→显示注册信息→开机结束.2、关机操作:按照与开机时相反的顺序关掉各开关即可。
要注意各个备电开关一定要关掉。
3、日常操作几点注意:1)在使用中,各备电开关应设在“开”位置,以保证给蓄电池及时充电;2)在使用中,若交流电停电,蓄电池能自动投入系统使其正常工作,若8小时内仍无交流电时,8小时后应进行关机操作,在交流电恢复供电时,再进行开机操作。
3)在使用中,每季度应人为关断交流电源1-2次,每次关断时间为2-4小时。
4)因外界因素控制器长期关机时,每季度应开机1次以上,每次开机时间不少于2小时。
(二)键盘解锁、锁键盘1、键盘解锁控制器开机默认为“锁键”状态,若进行命令功能键(除“自检”、“消音”、“记录检查"键外)操作,液晶屏显示一个要求输入密码的画面,此时输入正确的用户密码并按下“确认”键,才可继续操作.2、锁键盘在操作结束和值班人员离开时,应按下“锁键”功能键,屏幕下方显示“请确认锁键盘”时,按下“确认”键即可。
此时,键盘上多数命令功能键均要求重新输入密码。
(三)监视现场设备的操作1、信息显示当系统中有报警、故障、动作和隔离中的任悥一种信息存在时,系统将全屏显示此信息;若系统中存在的信息多于一种时,系统将自动分屏,同时显示系统中存在的各类信息,符指向的窗口为当前窗口,用“窗口切换"键可以进行当前窗口切换,用“分屏/全屏”键可以实现当前信息窗口的分屏和全屏显示转换。
2、消音在接收到火警、故障或动作等信息时,控制器的扬声器会发出相应的警报声加以提示,此时应按“消音”键,并派人到现场检查处理。
海湾5000操作说明备课讲稿
海湾5000 操作说明海湾JB-QB-GST500Q肖防主机操作步骤控制器有两种工作方式,分“调试状态”和“正常监控状态”。
系统开通后,应为“正常监控状态”。
否则,应请原调试人员重新设置为“正常监控状态”。
(一)开机、关机1、开机操作:打开为控制器供电的交流电源开关;—打开电源盘的备电开关、主电开关;—打开控制器的备电开关、工作开关。
完成如上操作后,系统自动进入:上电初始化—自检状态—显示注册信息—开机结束。
2、关机操作:按照与开机时相反的顺序关掉各开关即可。
要注意各个备电开关一定要关掉。
3、日常操作几点注意:1)在使用中,各备电开关应设在“开”位置,以保证给蓄电池及时充电;2)在使用中,若交流电停电,蓄电池能自动投入系统使其正常工作,若8小时内仍无交流电时,8小时后应进行关机操作,在交流电恢复供电时,再进行开机操作。
3)在使用中,每季度应人为关断交流电源1-2次,每次关断时间为2-4小时。
4)因外界因素控制器长期关机时,每季度应开机1次以上,每次开机时间不少于2小时。
(二)键盘解锁、锁键盘1、键盘解锁控制器开机默认为“锁键”状态,若进行命令功能键(除“自检”、“消音”、“记录检查”键外)操作,液晶屏显示一个要求输入密码的画面,此时输入正确的用户密码并按下“确认”键,才可继续操作。
2、锁键盘在操作结束和值班人员离开时,应按下“锁键”功能键,屏幕下方显示“请确认锁键盘”时,按下“确认”键即可。
此时,键盘上多数命令功能键均要求重新输入密码。
(三)监视现场设备的操作1、信息显示当系统中有报警、故障、动作和隔离中的任悥一种信息存在时,系统将全屏显示此信息;若系统中存在的信息多于一种时,系统将自动分屏,同时显示系统中存在的各类信息,符指向的窗口为当前窗口,用“窗口切换”键可以进行当前窗口切换,用“分屏/全屏”键可以实现当前信息窗口的分屏和全屏显示转换。
2、消音在接收到火警、故障或动作等信息时,控制器的扬声器会发出相应的警报声加以提示,此时应按“消音”键,并派人到现场检查处理。
海湾5000操作说明
海湾JB-QB-GST5000消防主机操作步骤控制器有两种工作方式,分“调试状态”和“正常监控状态”。
系统开通后,应为“正常监控状态”。
否则,应请原调试人员重新设置为“正常监控状态”。
(一)开机、关机1、开机操作:打开为控制器供电的交流电源开关;→打开电源盘的备电开关、主电开关;→打开控制器的备电开关、工作开关。
完成如上操作后,系统自动进入:上电初始化→自检状态→显示注册信息→开机结束。
2、关机操作:按照与开机时相反的顺序关掉各开关即可。
要注意各个备电开关一定要关掉。
3、日常操作几点注意:1)在使用中,各备电开关应设在“开”位置,以保证给蓄电池及时充电;2)在使用中,若交流电停电,蓄电池能自动投入系统使其正常工作,若8小时内仍无交流电时,8小时后应进行关机操作,在交流电恢复供电时,再进行开机操作。
3)在使用中,每季度应人为关断交流电源1-2次,每次关断时间为2-4小时。
4)因外界因素控制器长期关机时,每季度应开机1次以上,每次开机时间不少于2小时。
(二)键盘解锁、锁键盘1、键盘解锁控制器开机默认为“锁键”状态,若进行命令功能键(除“自检”、“消音”、“记录检查”键外)操作,液晶屏显示一个要求输入密码的画面,此时输入正确的用户密码并按下“确认”键,才可继续操作。
2、锁键盘在操作结束和值班人员离开时,应按下“锁键”功能键,屏幕下方显示“请确认锁键盘”时,按下“确认”键即可。
此时,键盘上多数命令功能键均要求重新输入密码。
(三)监视现场设备的操作1、信息显示当系统中有报警、故障、动作和隔离中的任悥一种信息存在时,系统将全屏显示此信息;若系统中存在的信息多于一种时,系统将自动分屏,同时显示系统中存在的各类信息,符指向的窗口为当前窗口,用“窗口切换”键可以进行当前窗口切换,用“分屏/全屏”键可以实现当前信息窗口的分屏和全屏显示转换。
2、消音在接收到火警、故障或动作等信息时,控制器的扬声器会发出相应的警报声加以提示,此时应按“消音”键,并派人到现场检查处理。
GST5000控制器操作说明
GST5000控制器操作说明(一)供电电源由两路电源供电:1)交流电源:AC220V (-15%~+10%),即AC187-242V 之间2)直流电源:DC24V ,即两节12V/24AH 密封铅电池(二)开机、关机1、开机操作* 打开为控制器供电的交流电源开关;* 打开电源盘的备电开关、主电开关;* 打开控制器的备电开关、工作开关。
2、关机操作按照与开机时相反的顺序关掉各开关即可。
要注意各个备电开关一定要关掉。
(三)监视现场设备的操作1、消音在接收到火警、故障或动作等信息时,控制器的扬声器会发出相应的警报声加以提示,此时应按“消音”键,并派人到现场检查处理。
按下“消音”键后,消音指示灯点亮,扬声器终止发出警报。
2、复位(清除)当火警、故障或动作等处理完毕后,应按下“复位”键、“确认”键,可以实现清除当前所有火警、故障和动作显示及所有控制命令。
3、隔离若外部设备(如010121号光电感烟探测器)发生故障因特殊原因不能及时排除时,应按下“隔离”键,输入用户编码(010121),按“Tab ”键,输入设备类型(03)(附录一《设备类型表》),按“确认”键,将故障设备暂时从系统中隔离。
4、取消隔离(释放)若原隔离设备(如010121号光电感烟探测器)经修理或更换后,应按下“取消隔离”键,输入用户编码(010121),按“Tab ”键,输入设备类型(03),按“确认”键,将设备恢复。
(四)启动消防联动被控设备的操作1、启动消防联动被控设备的条件提醒用户注意,这些外部设备都是消防专用的。
错误的操作一方面可能导致不应有的损失;另一方面可能会消弱固有消防能力。
操作人员应慎重使用!对外部设备进行启动操作应符合下列条件:操作人员必须是经过本控制器操作培训的合格人员。
了解所要启动设备所在的环境和控制的区域。
清楚所启动设备的功能,并能接受启动本设备后所产生的结果。
确认气体灭火设备喷洒的保护区域内人员疏散已经完成。
2、启动方式设置按下“启动控制”键,调出启动方式菜单,可按“△=”、“=▽”选择相应方式,按“确认”键存储,系统即工作在所选的状态下,如手动允许、手动不允许、自动全部允许、自动不允许等。
海湾火灾报警控制器
火灾报警控制器(联动型)操作说明(5000型)一、火警处理:1、当发生火警时,首先应按“消音”键终止警报声。
然后应根据控制器的报警信息检查发生火警的部位,确认是否有火灾发生,应根据火情采取相应措施。
例如:☆启动报警现场的声光报警器发出火警声光提示,通知现场人员撤离;☆拨打消防报警电话报警;☆启动消防灭火设备;若为误报警,应采取如下措施:☆检查误报火警部位是否灰尘过大,温度过高,确认是否是由于人为或其它因素造成误报警;☆按“复位”键使控制器恢复正常状态,观察是否还会误报,如果仍然发生误报可将其屏蔽,并尽快通知安装单位或厂家进行维修。
二、故障与异常处理☆当发生故障时,首先应按“消音”键终止警报声。
然后应根据控制器的报警信息检查发生火警的部位,确认是否有故障发生,若有故障发生,应根据情况采取相应措施:☆当报主电故障时,应确认是否停电,否则检查主电源的接线,熔断器是否发生断路。
主电断电情况下,备电可连续供电8小时;☆若为现场设备故障,应及时维修,若因特殊原因不能及时排除的故障,应将其屏蔽,带故障排除后再利用设备释放功能将设备恢复;☆当发生故障原因不明或无法恢复时,请尽快通知安装单位或厂家进行维修。
☆若系统发生异常的声音、光指示、气味等情况时,应立即关闭电源,并尽快通知安装单位或厂家。
三、启动/停止☆当认为发生火警时,可通过手动方式快速启动消防灭火设备,首先确认该设备为总线设备还是多线设备。
☆根据手动消防启动盘的透明窗内提示信息找到要启动的设备对应的单元,按下这个单元的启动键,命令灯点亮,启动命令发出,若再次按下该键则命令灯熄灭,启动命令被终止。
四、键盘解锁☆控制器开机默认为锁键状态,若进行命令功能键(除“消音”“记录检查”键外)操作,液晶屏显示一个要求输入密码的画面,直接按下“确认”键,可继续操作。
五、保护备电:当使用备电供电时,应注意供电时间不超过8小时,若超过8小时应关闭控制器的备电开关,待主电恢复时再打开,以防蓄电池损坏。
海湾5000主机操作说明
JB-QB-GST5000操作与说明JB-QG/QT-GST5000采用柜式和琴台式结构第一章结构与配置说明1.1主控面板说明主控面板分:液晶显示屏、指示灯区、时间显示、键盘及打印机五部分1.2指示灯及按键说明:●火警灯:红色,此灯亮表示控制器检测到外接探测器处于火警状态,具体信息见液晶显示。
控制器进行复位操作后,此灯熄灭。
●监管灯:红色,此灯亮表示控制器检测到了外部设备的监管报警信号,具体信息见液晶显示。
控制器进行复位操作后,此灯熄灭。
●屏蔽灯:黄色,有设备处于被屏蔽状态时,此灯点亮,此时报警系统中被屏蔽设备的功能丧失,需要尽快恢复,并加强被屏蔽设备所处区域的人工检查。
控制器没有屏蔽信息时此灯自动熄灭。
●系统故障灯:黄色,此灯亮,指示控制器处于不能正常使用的故障状态,以提示用户立即对控制器进行修复。
●主电工作灯:绿色,当控制器由主电源供电时,此灯点亮。
●备电工作灯:绿色,当控制器由备电供电时,此灯点亮。
●故障灯:黄色,此灯亮表示控制器检测到外部设备(探测器、模块或火灾显示盘)有故障,或控制器本身出现故障,具体信息见液晶显示。
除总线短路故障需要手动清除外,其他故障排除后可自动恢复,所有故障排除或控制器进行复位操作后,此灯熄灭。
●启动灯:红色,当控制器发出启动命令时,此灯点亮,若启动后控制器没有收到反馈信号,则该灯闪亮,直到收到反馈信号。
控制器进行复位操作后,此灯熄灭。
●反馈灯:红色,此灯亮表示控制器检测到外接被控设备的反馈信号。
反馈信号消失或控制器进行复位操作后,此灯熄灭。
●自动允许灯:绿色,此灯亮表示当满足联动条件后,系统自动对联动设备进行联动操作。
否则不能进行自动联动。
●自检灯:黄色,当系统中存在处于自检状态的设备时,此灯点亮;所有设备退出自检状态后此灯熄灭;设备的自检状态不受复位操作的影响。
●延时灯:红色,此灯亮表示系统中存在延时启动的设备,具体信息见液晶显示。
所有延时结束或控制器进行复位操作后,此灯熄灭。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
备电工作灯:绿色,当控制器由备电供电工作时,此灯点亮。
火警灯:红色,此灯亮表示控制器检测到外接探测器处于火警状态,具体信息见液晶显示。火警排除后,按“复位”键此灯熄灭。
故障灯:黄色,此灯亮表示控制器检测到外部设备(探测器、模块或火灾显示盘)有故障,或控制器本身出现故障,具体信息见液晶显示。故障排除后,按“复位”键此灯熄灭。
上图说明:
① 主机
② LD-SD064A智能手动消防启动盘
③LD-KZ014多线制控制盘
④ 封板(可按需配置单元)
⑤GST-LD-D02智能电源盘
一.2
一.2.1
主控面板分:液晶显示屏、指示灯区、时间显示、键盘及打印机五部分(如图2-2)。
图2-2
指示灯及按键说明:
工作灯:绿色,当控制器工作时,此灯点亮。
图2-12
第二章
二.1
当调试工作完成后,用户就可以按以下顺序进行开机操作了:
打开联动电源和火灾显示盘电源的主备电开关。
打开主机电源的主备电开关。
打开控制器的工作开关(在DC-DC变换模块上)。
完成以上操作后,系统上电进行初始化(画面显示如图4-1所示)。初始化完成后进入对运行记录、隔离信息、联动公式、声光电源的自动检查状态(画面显示如图4-2所示),自检完毕,控制器对外接火灾显示盘、探测器和模块进行注册(如图4-3所示),并显示注册信息(如图4-4所示)。至此,开机过程结束,系统进入正常监控状态。主机键盘上设有“自检”键,按下此键后系统将进行和开机时相同的声光及电源检查。
隔离灯:黄色,当外部设备(探测器、模块或火灾显示盘)发生故障时,可将它隔离掉,待修理或更换后,再利用释放功能将设备恢复。有隔离设备存在时此灯亮。
手动允许灯:绿色,此灯亮表示可通过主控键盘或手动消防启动盘对联动设备进行启动和停动的操作,否则不能进行上述操作。
自动允许灯:绿色,此灯亮表示当满足联动条件后,系统自动对联动设备进行联动操作。否则不能进行自动联动。
+、-:备电输入。
+24V、GND(主输出):DC24V主输出。
+24V、GND(内部使用):DC24V多线制电源输出。
电源插座:交流220V电源输入(包括机壳保护地线)
一.4.1
GST-LD-SD128智能手动消防启动盘的外观示意图如图2-12所示,其用法与LD-SD064A智能手动消防启动盘相类似,请参照相关说明。
输出故障灯:黄色,当发生短路、断路或输出电流大于8A时,输出故障灯点亮,同时蜂鸣器发出报警声。
消音灯:红色,当处于消音状态时,消音灯点亮。
显示窗口分别显示当前交流输入电压、输出电压及输出电流值。
2)背面结构及接线端子说明如图2-10所பைடு நூலகம்。
图2-10
上图说明:
主电开关:使交流主电投入使用。
备电开关:使备电投入使用。
各操作键功能见第三部分《系统应用》。
主板、回路板、通讯板(232、485)结构说明如图2-4所示。
图2-4
每个回路板及通讯板上均设有2个十进制编码开关,分别代表十位和个位,用于设置回路板及通讯板通道号。当回路板为双回路板时,编码开关设置的是第一路的通道号,第二路通道号自动加一。通讯板号与回路板号可任意混编。
上电指示灯:绿色,在主电接通时点亮。
充电指示灯:绿色,在备电充电期间点亮。
主电故障灯:黄色,主电电压大于AC260V或低于AC160V时,主电故障灯点亮,同时蜂鸣器发出报警声。
备电故障灯:黄色,备电电压低于DC15V、高于DC28V时,备电故障灯点亮,同时蜂鸣器发出报警声。
过充指示灯:红色,当备电电压高于DC28V,过充指示灯点亮,同时蜂鸣器发出报警声。
图2-7
一.4
1)面板说明如图2-9所示。
图2-9
指示灯与按键说明:
消音键:在报警状态下,按下“消音”键可中止故障音响,但再次发生故障时,仍应有声音报警。
自检/清除键:在监控状态下,“自检/清除”键为“自检”键,按下后电源盘自动对各种显示元件进行检查,此时各种显示元件应正常点亮;自检结束后,再按“自检”键,能重新自检。在故障状态下,“自检/清除”键为“清除”键,将故障排除,用“清除”键可清除故障显示及故障警报音响。
喷洒请求灯:绿色,当不处于喷洒允许的条件下,启动气体灭火设备此灯亮,而气体灭火设备不会被启动。当启动气体灭火设备的联动条件满足时,此灯亮。
喷洒允许灯:绿色,此灯亮表示气体灭火设备可以被手动启动和自动联动。否则不能联动。
气体喷洒灯:绿色,气体灭火设备动作后此灯亮。
消音指示灯:绿色,当控制器发出报警音响时,按“消音”键消音指示灯点亮,扬声器终止发出警报。如再次按下“消音”键或有新的警报发生时,消音指示灯熄灭,再次发出警报声。
图例:回路板编码开关十位为0、个位为1,则第一回路的通道号为1号,第二回路的通道号为2号。
一.3
一.3.1
LD-SD064A智能手动消防启动盘由两块32路手动盘构成,见图2-7。每块手动盘的每一单元均有一个按键、两只指示灯和一个标签。其中,按键为启/停控制键,如按下某一单元的控制键,则该单元的命令灯亮(红色),并有控制命令发出,如被控设备响应,则回答灯亮(绿色)。用户可将各按键所对应的设备名称书写在设备标签上面,然后与膜片一同固定在手动盘上。
主电故障灯:黄色,当控制器的AC220V电源掉电或电源损坏,此灯亮。电源恢复正常后,此灯熄灭。
备电故障灯:黄色,当控制器的备用电源系统出现故障,此灯亮。备用电源系统故障排除后,此灯熄灭。
联动灯:绿色,此灯亮表示控制器对外接设备发出启动命令或收到外接设备动作反馈信号,具体信息见液晶显示。按“复位”键,此灯熄灭。
关机过程按照与开机时相反的顺序关掉各开关即可。要注意各个备电开关一定要关掉,否则,将有损坏电池的可能。
图4-1
图4-2
图4-3
图4-4
二.2
二.2.1
控制器的键盘多数为双功能键,下部标识为命令功能,上部标识为字符功能。命令功能,只在监控状态下起作用,并且多数功能键受锁键功能限制;字符功能,只在进入菜单后,才可进行数据输入。
第一章
一.1
GST5000火灾报警控制器(联动型)根据不同要求来配置回路板数、智能手动消防启动盘、多线制控制盘等,另外本系统含有一块GST-LD-D02智能电源盘,用于向外接模块或相应的被控设备供电。
JB-QG-GST5000、JB-QT-GST5000控制器结构如图2-1所示(包含多线制部分)。
图2-1
