设备基础预埋螺栓预埋件固定方案
预埋件的固定措施

预埋件的固定措施1. 引言预埋件是在混凝土构件浇筑前嵌入的金属件或其他材料,用于将构件固定在其他结构上或与其他构件连接。
预埋件的固定措施对保证构件的稳定性和安全性至关重要。
本文将介绍预埋件固定措施的常见方法。
2. 预埋件的种类预埋件的种类多种多样,常见的包括螺栓、膨胀螺栓、锚固胶等。
根据具体的使用要求和设计指标,选择合适的预埋件进行固定。
3. 螺栓的固定措施螺栓是一种常用的预埋件,其固定措施包括以下几个方面:3.1 螺栓的埋设深度螺栓的埋设深度应根据具体的设计要求来确定。
深度过浅会导致固定力不足,而深度过深则会造成浪费和安装困难。
通常情况下,螺栓的埋设深度应该是其长度的3-5倍。
3.2 螺栓的安装间距螺栓的安装间距应根据具体的设计要求和加载条件来确定。
过小的间距会导致冲击和剪力集中,而过大的间距则可能引起螺栓的失效。
通常情况下,螺栓的安装间距应根据实际情况进行综合考虑。
3.3 螺栓的固定方法螺栓的固定方法有两种常见的方式:紧固法和焊接法。
3.3.1 紧固法螺栓的紧固法是最常见的固定方法,其主要步骤如下:1.在预埋件上加垫片和螺母,调整好位置。
2.用扳手或扳手套筒将螺栓紧固至预定扭矩。
紧固过程中要保持螺栓的垂直和水平方向对齐。
3.检查螺栓的紧固力矩是否符合设计要求,如有需要,可采取加固措施。
3.3.2 焊接法螺栓的焊接法适用于对固定要求较高的情况,其主要步骤如下:1.在预埋件上加焊硬件和适当的焊接垫块。
2.将预埋件和焊接垫块焊接在混凝土结构上。
3.检查焊接接头的质量和可靠性。
4. 膨胀螺栓的固定措施膨胀螺栓是一种适用于需要高强度固定的预埋件,其固定措施包括以下几个方面:4.1 膨胀螺栓的埋设深度膨胀螺栓的埋设深度应根据具体的设计要求和加载条件来确定。
通常情况下,膨胀螺栓的埋设深度应满足其膨胀段的长度要求。
4.2 膨胀螺栓的安装间距膨胀螺栓的安装间距应根据具体的设计要求和加载条件来确定。
过大的间距会导致固定力不足,而过小的间距则可能引起螺栓的失效。
设备基础预埋螺栓孔施工方法

设备基础预埋螺栓孔施工方法在建筑和工程领域,设备基础预埋螺栓孔的施工是一个非常重要的环节。
这些螺栓孔用于固定设备和机械,确保其稳固安全地安装在基础上。
本文将介绍一种常用的设备基础预埋螺栓孔施工方法,以确保施工的质量和稳定性。
施工前需要进行周密的计划和准备工作。
施工前,需要对基础进行测量和标记。
根据设备的尺寸和要求,确定螺栓孔的数量和位置。
确保螺栓孔与设备的安装位置相符,并按照设计图纸进行标记。
接下来,开始进行螺栓孔的施工。
首先,选择合适的工具和设备,如钻机和螺栓孔定位器。
根据标记的位置,使用钻机在基础上钻孔。
注意,钻孔的直径和深度需要根据设备的要求和设计图纸来确定。
在钻孔过程中,要确保钻孔的位置准确无误,并且孔壁光滑平整,以便后续的螺栓安装。
钻孔完成后,需要进行孔壁的清理工作。
使用吹风机或刷子将孔壁内的灰尘和碎屑清理干净。
确保孔壁内部干净无杂质,以便后续的螺栓安装。
同时,还需检查孔壁是否存在裂缝或破损,如有则需要进行修复或更换。
清理完孔壁后,可以开始进行螺栓的预埋安装。
将螺栓插入孔内,确保螺栓与孔壁之间没有间隙。
根据需要,可以使用锤子轻轻敲击螺栓使其固定在孔内。
在安装过程中,要确保螺栓的垂直度和水平度,以保证设备的稳定性和安全性。
安装完成后,需要对螺栓进行检查和调整。
检查螺栓的固定性和稳定性,确保其没有松动或倾斜。
如有需要,可以使用扳手或扭力扳手进行调整,使螺栓达到所需的紧固力。
对整个施工过程进行检查和验收。
检查螺栓孔的数量和位置是否符合设计要求,检查螺栓的固定性和稳定性是否达到要求。
如有需要,可以进行补救措施,如重新钻孔或更换螺栓,以确保施工的质量和安全性。
设备基础预埋螺栓孔的施工方法是一个细致严谨的过程。
通过合理的计划和准备工作,以及正确的施工步骤和操作,可以确保设备的稳固安装和施工质量的可靠性。
这些方法和步骤的正确应用,将为建筑和工程项目的成功完成提供有力的保障。
基础预埋螺栓方案

广东大冶摩托车技术有限公司联合厂房(钢结构)基础预埋螺栓施工方案施工单位:中国建筑第八工程局工业设备安装公司编制单位:安装公司工程部编制人:审核人:编制日期:年月日广东大冶摩托车技术公司联合厂房基础预埋螺栓施工方案一、工程概况:大冶摩托车技术公司联合厂房纵向长440m,横向宽148m,总面积68640㎡,基础预埋螺栓埋置于基础承台及基础梁上,土建部分由深圳市中海建筑工程公司负责施工,螺栓及预埋件由中国建筑第八工程局工业设备公司负责施工。
该工程由于面积较大,故预埋工作量也较大,且土建一开始施工,即全面开花,工期要求紧,质量要求也高,因此必须合理安排,科学管理,做到进度快、质量优,为后续工程创优打下坚实的基础。
二、工艺流程:预埋件运输、进场核对图纸,测量放线安装固定预埋复检、验收混凝土浇筑混凝土浇筑完毕后复检三、主要工序施工工艺:1、预埋件运输、进场:预埋件应符合设计及规范要求,检查合格后用塑料胶纸包好保护好螺纹,防止损伤,生锈,运输时要轻装轻放,妥善装运,防止变形。
进场后按同型号、规格堆放,并注意保护,防止损伤,经监理工程师验收后方可使用。
2、核对图纸、测量放线:预埋前,施工人员应认真审图,对每组预埋螺栓的方位、标高、轴线位置、形状尺寸等做到心中有数。
各轴线位置由中海公司在模板固定好后弹放在模板上,华宇钢构负责复测,用经纬仪测量轴线,轴距用标准钢尺进行复核,并用水准仪复测标高,将螺栓定位标记清晰、准确的标画在模板上。
最终由双方核对无误后方可进行下到工序的施工。
3、安装固定螺栓、预埋件:在中海公司钢筋、模板安装完毕,垫块已垫好,基础梁钢筋骨架牢固、无松动并经监理工程师验收通过后,开始预埋。
用预先制作好的定位钢板(定位板的开孔与柱脚底板一致)的中线作为控制螺栓位置的标准线,使定位板沿纵横方向的弹线与螺栓定位轴线重合,并用钢尺核对与相邻各组螺栓的轴距关系,同时,调结好定位板的顶部标高在设计要求的预埋标高,临时固定。
设备基础预埋螺栓预埋件固定方案完整版

设备基础预埋螺栓预埋件固定方案HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】设备基础预埋件、预埋螺栓位置保障措施本工程项目内容主要有:中核混凝土江苏有限公司南京江宁混凝土搅拌站及其办公和生活设施;含:骨料仓、搅拌机设备基础、搅拌站水池、宿舍楼、办公楼、化验楼、综合用房、搅拌站热水锅炉、食堂、及零星工程组成。
其中:骨料仓为10格(11*22*10M)储备用,骨料仓棚为110×60米,钢柱下部采用混凝土柱上预埋螺栓连接形式;基础主要采用梯形独立基础和条形基础的型式;跨度大、柱距大,形状规则××9米,骨料仓和搅拌机设备基础采用地脚螺栓及预埋件等方式。
为保障设备基础预埋件、预埋螺栓的标高的准确度、水平度和垂直度,根据基础预埋件、预埋螺栓具体情况,采用预留杯口、二次灌浆和固定预埋螺栓(件)的方式来保障预埋件、预埋螺栓的位置准确性。
一、二次灌浆:1、钢柱基础采用预留杯口、二次灌浆埋置螺栓(件)(1)钢柱基础杯口尺寸的允许偏差主要控制:杯口深度±5mm,位移:10mm。
在浇筑柱基础混凝土前,根据螺栓的埋置位置及长度,做杯口模板,杯口模板可做成定型整体模板,见图1整体式杯芯模板图。
在杯口内侧设置预埋铁件,与固定螺栓的角钢焊接。
预埋铁件采用一100 x 100×6,锚爪为φ6钢筋,长度为80mm。
图1 整体式杯芯基础模板平面图(2)轴线控制。
所有现浇混凝土杯口基础完工后,在杯口面弹出柱基轴线的十字控制线,在杯口内侧面弹出地脚螺栓中心控制线。
在杯口的内侧测出一0.150标高的控制线,用墨线弹出。
基础全部施工完后,通过测量检查,允许偏差满足规范要求。
2 钢架固定螺栓(1)钢结构柱子安装的允许偏差主要控制柱脚底座中心线对轴线的偏移为4mm(施工质量验收规范要求5mm)。
基础支撑面、地脚螺栓位置的允许偏差主要控制支撑面标高±3mm。

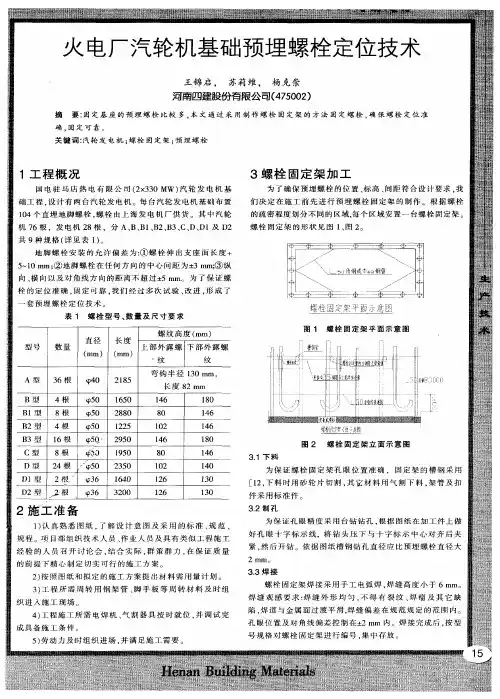

火电厂汽轮机基础预埋螺栓定位技术

行 调整 。固定 架 顶 标 高 调 整好 后 . 冉将 下 部 支撑 固定 架 架 体
的钢 管 固定 牢 周 。
44地脚 螺 栓 就 位 . 将螺栓从对 应 的固定架 下部垂直 穿入螺栓 孔顶 面 , 并 套 上 对 应 的 定位 螺 母 。待 预 埋 螺 栓 按设 计 要 求 调 整 好 后 , 在
装 架 逐 个起 吊放 在汽 机 基 础 相 应 位 置 。 撬 卡将 固定 架 凋 整 用 丁
5注 意 事 项
1施 T 过 程 中 仪 器 测 量 控 制 是 最 关 键 的 环 节 , 量 仪 ) 测
器 的精 度 必 须 符 合 要 求 , 由专 职 测 量 人 员 进 行 测量 。 并
4螺 栓 固 定 架 安 装
4 1螺 栓 固 定 架 轴 线 中 心 的 定 位 .
据水 平 上 横 向气 泡 来 调 整 螺 栓 的 垂 直 度 , 用 小 榔 头轻 轻 并 敲 击 螺 柃 . 其最 终 到 达 中 , 置 , 且 使 螺 栓 竖 向垂 直 度 使 l f位 并
偏 差小 于 110 0。待 该 组 螺 栓全 部 校 正 完 毕 并 用 钢 卷 尺 复 / 0 核 架 顶 螺 栓 的 中心 距 及 对 角 距 确 认 无 误 后 , 由第 三 人 用 电焊 将 螺栓 与 固定 架 牢 固焊 接
2 严 格 贯 彻 执 行 罔 家 颁 布 的 有 关 安 全 生 产 、 明 施 工 ) 文 的 管 理 规定 , 点 防 止 物 体 打 击 、 伤 、 电等 事 故 发 生 。 重 烧 触
3) 入 施 工 现 场 必 须 戴 安 全 帽 , 高 作 业 系好 安 全 带 , 进 登 电 焊 工 、 T 作 业 必 须 穿绝 缘 鞋 。 电 4 吊车 应 r ) h专人 操 作 和 指 挥 , 重 臂 下 、 件 旋 转 半 径 起 构 范 周 内严 禁 站 人 。 5) 天严 禁 焊 接 , 准存 母 材 上 打 火 、 雨 不 引弧 。
设备基础施工方案 (2)

所有预埋件必须焊接或绑扎牢固,四周与模板固定,中心位置标高必须准确,并防止在浇注砼过程中移位。
预埋螺栓的固定
3
止水钢板
m
216
4
竹胶板
m2
500
5
对拉螺栓
个
800
6
方木
根
190
4.3.3根据构配件及设备加工需用量计划,向有关厂家提出加工订货计划要求,并签订加工订货合同。
4.3.4组织建筑构配件和设备按计划进场,按施工平面布置图做好存放及保管工作。
4.4人员准备
4.4.1根据本工程施工进度计划编制劳动力需用计划,编制劳动力需用计划时综合考虑料项目部的综合施工能力。
一康管理规定》
主要采用规程、规范和标准
《工程测量规范》GB50026-2007
《地基与基础工程施工及验收规范》GB50202-2002
《混凝土结构工程施工及验收规范》GB50204-2015
《建筑抗震设计规范》GB50011-2010
《建筑工程施工质量验收统一标准》GB50300-2013
钢筋绑扎
5.5.5.1钢筋现场绑扎前,应核对钢筋材质、规格、形状、尺寸等是否与料牌相符,并与制作人员签字交接。
5.5.5.2钢筋绑扎用20#、22#铁丝。
5.5.5.3用成品垫块来保证钢筋保护层厚度,水泥砂浆垫块的厚度应等于钢筋保护层的厚度。
5.5.5.4钢筋绑扎前,应划出钢筋位置线。钢筋接头的位置,基础底板:同一连接区域内钢筋接头面积不应超过总钢筋面积的50%;基础:相邻两根纵向钢筋,钢筋接头错开35d。
预埋地脚螺栓及预埋件施工工艺

预埋地脚螺栓及预埋件施工工艺一、概述预埋地脚螺栓及预埋件施工工艺是指在建筑物或者桥梁等工程中,为了固定柱子、横梁、墙体等构件,需要在地基或者混凝土结构中预留安装地脚螺栓或者预埋件。
在施工中预埋地脚螺栓及预埋件的质量和准确度直接影响整个工程的安全和稳定性,因此在施工过程中需要严格按照相关规范和工艺要求进行操作,确保预埋地脚螺栓及预埋件的质量。
二、施工前准备1、了解设计要求:在施工前,需要仔细阅读施工图纸和相关设计要求,了解预埋地脚螺栓及预埋件的位置、尺寸、数量、质量要求等内容,确保施工过程中符合设计要求。
2、材料准备:根据设计要求和施工图纸确定预埋地脚螺栓及预埋件的材料和规格,准备好相应的螺栓、螺母、垫圈、预埋件等材料,并对材料进行检查,确保质量合格。
3、施工人员培训:组织施工人员进行相关操作培训,确保施工人员熟悉施工工艺和安全操作规程,掌握相关操作技能,提高施工质量和安全管理水平。
4、现场踏勘:在施工前需要对预埋螺栓及预埋件的安装位置进行现场踏勘,检查土壤情况、基础结构、周围环境等因素,为施工做好充分准备。
5、安全防护:在施工现场设置好安全警示标识,对需要使用的安全防护用具进行检查和准备,确保施工人员的安全。
三、施工工艺流程1、标线定位:根据设计要求和施工图纸确定预埋地脚螺栓及预埋件的位置和布置规格,在地基或者混凝土结构上进行标线,标明预埋件的具体位置和间距。
2、预埋孔开挖:根据标线,使用钻孔机械或者手动工具进行预埋孔的开挖,孔的深度和直径需要符合设计要求,开挖过程中需要及时清理碎石和混凝土渣。
3、清理孔底:将预埋孔底的杂物清理干净,确保孔底平整、清洁,为后续的预埋件安装做好准备。
4、预埋件安装:将预埋件按照设计要求沿着孔道轴线垂直安装到位,使其与构件的固定要求相符,确保安装时不损坏预埋件的防腐和保护层。
5、固定预埋件:使用螺栓、螺母等固定件将预埋件固定在位,确保预埋件与构件紧密结合,固定牢固。
设备基础预埋螺栓工艺

设备基础直埋大直径地脚螺栓施工1.概述设备基础施工中预埋螺栓直径大,精度要求较高,其施工质量和安装精度一旦出现问题,处理起来比较困难,将直接影响设备安装的速度和质量,历来是施工的重点和难点。
本文介绍一种采用制作螺栓安装架,用螺栓自带螺母进行标高调整,用顶丝进行螺栓水平位置微调,尺寸读数修正,现场一次浇注成型的施工方法施工预埋螺栓,方法简单,精确率高。
2.施工前准备工作2.1预埋件的施工设备基础施工至地脚螺栓安装架底部标高时,在基础混凝土顶面螺栓安装架立柱的位置处分别预埋T3030A的埋件(注:必须控制好埋件的顶标高,原则上是宜低不宜高,否则,会导致螺栓安装架就位后,架顶面标高超高),弹好螺栓安装架的"十"字中心线。
2.2螺栓安装架制作螺栓安装架采用角钢焊接制作,包括立柱、上下横梁,根据不同的螺栓直径,经验算后选用不同规格的角钢。
一般情况下φ30~40的预埋螺栓选择L75,φ40~50的预埋螺栓选择L100,φ50~60的预埋螺栓选择L125。
上下横梁之间用L25角钢做焊接连杆。
加工制作时按螺栓设计间距在上层横梁角钢打孔,孔径比螺栓直径大1mm,相邻两孔之间误差不大于1mm。
2.3施工所需的工器具:经纬仪、水准仪、水平尺、50m长钢卷尺、撬杠、电焊等等。
3.施工过程及工艺:3.1 螺栓安装架就位:将螺栓安装架按其型号规格,进行编号,并运至现场,用吊车将螺栓安装架逐个起吊放在相应位置并根据砼基础上已弹好的"十"字中心线,用撬杠将螺栓架调整到中心位置。
3.2 螺栓安装架顶标高的控制:螺栓安装架顶面标高安装允许偏差为±10mm。
用水准仪测出每个钢架顶面四角的实际标高,若比设计标高偏低时,可用撬杠将钢架底脚撬起,在其下部垫上薄钢板或楔铁,钢架顶标高调整好后,再将钢架下部与砼基础顶面的预埋铁件焊接固定。
为保证螺栓安装架的稳固性,采用L25角钢作连接杆件,将各安装架焊接连成一体。
预埋地脚螺栓及预埋件施工工艺

预埋地脚螺栓及预埋件施工工艺地脚螺栓及预埋件是建筑工程中常用的连接构件,用于连接钢结构和混凝土结构,起着支撑和固定的作用。
在建筑工程中,预埋地脚螺栓及预埋件的施工工艺对结构的稳定性和安全性有着重要的影响。
下面将介绍预埋地脚螺栓及预埋件的施工工艺及注意事项。
一、预埋地脚螺栓及预埋件的种类和材质1. 地脚螺栓地脚螺栓是一种用于连接钢结构和混凝土结构的紧固件,一般由螺栓、垫圈和螺母组成。
地脚螺栓一般采用Q235钢材制作,表面镀锌处理,以增加其防腐蚀性能。
2. 预埋件预埋件包括预埋螺栓、预埋套筒、预埋焊接件等,其作用是连接混凝土结构和钢结构,以便后期安装设备或构件。
预埋件的材质一般为碳钢或合金钢,根据具体使用要求进行热镀锌或喷涂防腐处理。
1. 预埋洞的处理在进行预埋地脚螺栓及预埋件施工之前,首先需要对预埋洞口进行处理。
清理预埋洞口和周围的杂物和泥土,以确保预埋件可以正确安装并达到设计要求的承载力。
2. 预埋件的安装将预埋螺栓等预埋件按照设计要求放入预埋洞中,并采用专用工具将其固定在混凝土结构中。
在安装过程中,要确保预埋件的位置、方向和深度符合设计要求,并采用力矩扳手或其他工具进行正确的紧固操作。
3. 预埋件的固定在安装完预埋件后,需要进行固定操作以确保其在混凝土结构中的稳固性。
可以采用灌浆、焊接或机械固定等方法,根据具体情况选择合适的固定方式。
4. 表面处理完成预埋件的安装和固定后,还需要进行表面处理以增加其使用寿命。
可以采用热镀锌、喷涂防腐漆等方法进行表面防腐处理,以提高预埋件的防腐性能。
1. 施工前需要检查预埋洞口的尺寸、位置和深度是否符合设计要求,确保预埋件可以正确安装。
2. 在安装预埋螺栓等预埋件时,要注意其位置、方向和深度的准确性,避免出现安装不良导致的质量问题。
5. 施工完毕后进行验收,检查预埋件的安装质量是否符合设计要求,确保施工质量达到标准要求。
预埋地脚螺栓及预埋件的施工工艺对建筑工程的安全性和稳定性具有重要影响,施工人员在进行施工时需要严格按照设计要求进行操作,并注意施工过程中的各项注意事项,确保预埋地脚螺栓及预埋件的安装质量和使用性能。
预埋地脚螺栓及预埋件施工工艺

预埋地脚螺栓及预埋件施工工艺【摘要】本文主要介绍了预埋地脚螺栓及预埋件施工工艺,包括预埋地脚螺栓的选择与布局、固定与调整,以及预埋件的安装注意事项。
同时探讨了在施工过程中的质量控制措施和常见问题及解决方法。
在强调了预埋地脚螺栓及预埋件施工工艺的重要性,并展望了未来发展方向和趋势。
通过本文的阐述,读者可以深入了解预埋地脚螺栓和预埋件施工过程中的关键环节,了解施工工艺中的注意事项和解决方法,为相关行业提供有效的指导和借鉴。
预埋地脚螺栓及预埋件的施工工艺是建筑工程中不可或缺的一部分,对工程质量和安全都起着至关重要的作用,必须引起足够的重视和注意。
【关键词】预埋地脚螺栓、预埋件、施工工艺、选择、布局、固定、调整、安装注意事项、质量控制、常见问题、解决方法、重要性、未来发展方向、趋势1. 引言1.1 预埋地脚螺栓及预埋件施工工艺介绍预埋地脚螺栓及预埋件施工工艺是建筑工程中非常重要的一环,它直接关系到建筑物的整体结构和稳定性。
预埋地脚螺栓是指在混凝土浇筑前,将螺栓预先埋置在混凝土中,用以固定柱、梁等结构构件的一种固定装置。
而预埋件则是指各种构建在墙体内或地面下、深埋在地下的金属构件。
预埋地脚螺栓及预埋件的施工工艺需要精心设计和严格执行,只有这样才能确保建筑物的安全可靠。
在施工前,需要进行充分的勘测和设计,确定螺栓的类型、数量和布局位置。
在施工过程中,需要注意螺栓的固定和调整,确保其符合设计要求。
安装预埋件时也要注意材料的质量和安装的方向,以避免日后出现问题。
预埋地脚螺栓及预埋件施工工艺的重要性不可忽视,它直接影响建筑物的结构稳定性和使用安全。
未来,随着建筑技术的不断发展,预埋地脚螺栓及预埋件施工工艺也将迎来更多的创新和改进,以满足不断变化的建筑需求。
2. 正文2.1 预埋地脚螺栓的选择与布局预埋地脚螺栓是建筑工程中常用的连接元件,正确的选择和布局对于工程的安全和稳定性至关重要。
在选择预埋地脚螺栓时,需要考虑其承载能力、耐腐蚀性能、施工便捷性以及与其他构件的配合情况。
螺栓及预埋件安装方案

目录螺栓、螺栓预留孔及预埋件安装方案一、编制依据A、福建吴航不锈钢制品有限公司下发的连铸维修设备基础施工图B、预埋件图集 04G362C、工程测量规范 GB50026-2007D、冶金建筑安装工程施工测量规范 YBJ212-88E、建筑工程施工质量验收统一标准 GB50300-2013F、冶金建筑工程施工质量验收规范 YB4147-2006二、工程概况本工程为福建吴航不锈钢制品有限公司产线调整就地改造项目连铸维修设备基础工程,由宝钢工程技术集团有限公司设计,本工程含扇形段内弧维修对中台基础、扇形段整体维修对中试验台基础、弯曲段维修对中台基础、结晶器维修对中试验台基础、扇形段内弧翻转台基础、振动装置维修台基础、中间包倾翻装置及作业平台基础.设备基础螺栓、螺栓预留孔及预埋铁件规格数量多,中间包倾翻装置及作业平台基础预埋为宽厚板埋件,单重达17t左右,部分安装在成45°斜面上,埋件背面为9个400400450预留孔,直埋螺栓直径有M48、M24等规格,螺栓预留孔数量规格较多,埋深在700mm左右.三、工程难点中间包倾翻装置及作业平台基础预埋-20024204300宽厚板埋件,体积大,质量重,单块重量达到17t左右,并且在倾斜面上安装,安装工期紧,现场安装运输移动困难,须要用大型吊车才能吊到设计安装的位置.四、螺栓预留孔及套筒螺栓安装4.1预留孔及螺栓套筒的安装及质量要求4.1.1预留孔及螺栓套筒的安装要求:预留孔及螺栓套筒均用独立的固定架固定.安装时必须由测量人员配合放线定位安装,并且严格按照测量规范要求进行操作.在固定架贯穿施工缝且上部悬臂较小的情况下,可以与模板固定系统共用.螺栓套筒的安装精度用测量线板进行控制.根据螺栓套筒的拼装工艺,安装时需以锚板中心线位置进行安装.线板分为设备基础轴线板Ⅰ级,有轴线控制桩投点经项目经理部校核认定后再根据此轴线导出Ⅱ级线板,由我项目部测量组校核认定后导出Ⅲ级线板,如此由高到低逐级进行,严禁平级互导,出现累计误差.严禁利用线架作为爬梯上人.较高时必须另设爬梯和测放平台供人操作.同时应加强对控制线板的保护和检测.4.1.2螺栓预留孔及预埋件的质量要求:预留孔及螺栓套筒安装高度按最大允许正偏差控制标高.安装前应事先检查预留孔及螺栓套筒材质是否有损坏,为了避免影响工序中交时设备螺栓无法正常安装,在安装螺栓套筒前,必须注意钢套管内部不允许有垃圾及其他杂物.混凝土浇筑之前必须对浇筑区域的预留孔及螺栓套筒进行复查,预留孔及螺栓套筒必须保持密封,并且浇注完毕后在没有进行机械安装前不得拆除密封口,孔洞封闭应选用不易破损材料,用铁丝或胶布延孔洞周边绑牢.混凝土浇筑周期较长时,应进行中间检查.施工之后,高架线板未经允许不得拆除,应继续加以保护.螺栓预留孔及预埋件安装允许偏差应满足下表要求:4.2预留孔及螺栓套筒的安装方法4.2.1套筒螺栓及预留孔的安装方法按图纸设计计算出钢套筒螺栓锚板的底部标高和中线位置,用角钢和钢筋作固定架,用钢筋做立柱和连杆,角钢做横梁,角钢面标高就是套筒螺栓锚板的底面标高,把各套筒螺栓的纵横中心线投测到角钢面上,把套筒螺栓吊放在角钢上,用5t倒链微调对中,使锚板中与投测到角钢上的纵横中心线重合,再调整套筒上口的中心位置.调整好后立即焊接加固.预留孔采用安装波纹管形成或采用模板钉的木盒子.波纹管的安装除采用的立柱、横梁、斜撑、拉结条均采用Φ25以内钢筋外,安装方法均与螺栓、套筒安装相同.见附图4.2.2螺栓预留孔的加固方法<1>支撑架构造:由立柱、横梁、斜撑及拉结条等杆件组成一空间构架,以保证固定架的侧向稳定和螺栓、套筒的平面位置,其形式根据螺栓、套筒大小及密集情况,作为连续式或独立式.<2>立柱:其纵向间距一般为2~4m,横向间距一般为~3m,使形成一个密集的网状支架系统.钢立柱的型号、规格可根据高度和间距选用下表施工过程中可根据资源状况灵活选用,并不限于此表所列材料.<3>横梁:可用各种规格的钢筋、角钢或槽钢制成.规格可根据螺栓直径和跨度按下表选.用不限于下表所列材料最低螺栓顶面标高减相应固定板等的高度,以便于不同标高的螺栓有调整的余地.<4>斜撑和对拉条:斜撑用于立柱之间的连系,多采用┕50×5、┕63×6、┕70×6角钢或Φ16~20钢筋,与立柱对角拉结焊接牢固,与地面夹角应小于60度.拉结条主要用于拉固螺栓套筒,避免产生偏斜.常用Φ16~20钢筋,纵横设置与螺栓套筒下部点焊固定.斜撑和拉结条均在现场按实际情况设置.4.2.3螺栓预留孔的加固要求螺栓套筒支撑加固示意图螺栓波纹管支撑加固示意图立柱、横梁、斜撑及对拉条均为Φ25螺纹钢筋直埋螺栓支撑加固示意图立柱、横梁、斜撑及对拉条均为Φ25螺纹钢筋4.3预留孔及螺栓套筒安装过程:①绑扎设备基础板底钢筋,根据图纸设计要求,经过测量放线确定的位置安装立柱,在立柱上找测横梁标高,将横梁焊于立柱上,然后将固定框安于横梁上,一段一段地拼装,调整校正好后,彼此焊接固定,接着焊接立柱支撑.②用经纬仪和钢尺在固定架上部测螺栓套筒中心,并用冲子刻点.③安装螺栓套筒底部承托,按标高控制好后焊接牢固,将螺栓套筒插入固定框,先初步找正螺栓套筒顶部轴线位置,使误差在±3mm以内,再找正垂直度,应控制其垂直度偏差值在3mm以内,然后在底部焊拉结条于固定架上使之稳固.④用经纬仪或挂线、吊线坠检查校正螺栓套筒相对位置标高和垂直度,校正垂直度应在两个相互垂直的方向进行.方法是根据测量划出的基准点,用24号铁丝拉出基础控制中心线与水平线,依控制中心线量出与螺栓套筒组或中心线垂直方向的相距位置重要套筒须用经纬仪校正,用水平线确定螺栓套筒的标高位置,再用水平仪测量每个螺栓套筒的标高进行调整,使顶部误差控制在规范允许范围内,进行临时固定.⑤经校正确认尺寸无误,下部垂直度校正后,亦用钢筋或角钢在两个不同方向将下端焊固.⑥全部螺栓套筒校正固定完毕后,进行一次全面的检查,个别不合要求的再次纠正后即可浇筑混凝土.⑦基础混凝土浇筑完毕达到强度50%后,可拆除露出基础上部的固定框、横梁及部分立柱,一般用气割进行,拆完后清楚混凝土残渣.预埋件的加工制作预埋件施工,应先充分了解预埋件的形式、埋设位置、数量,然后按图纸要求制作、安装固定预埋件.其施工工艺流程为:钢板、钢筋配料→下料加工→焊接锚筋→支模→安装预埋件→按图纸要求校对预埋件尺寸、位置及标高→浇筑混凝土→养护、拆模→检查预埋件施工质量→修整处理.4.4.1预埋件的加工制作方法预埋件的安装与制作应安排专项人员绘制埋件图及预埋件加工表,预埋件施工前,及时上报钢材合格证及复检报告,严格控制预埋件加工时的放样配料及锚筋锚板间的焊接等工作,还应与专业班组组长及相关工作人员及时做好技术交底工作,必须满足质量验收规范的各项要求,严格按照验收表格的各项参数进行控制.<1>由预埋件安装人员制作预埋件安装图和预埋件加工表,并在制图完后与原设计图纸进行校对确保无误,然后组织预埋件专班人员进行进行技术交底,保证安装质量.<2>按照预埋件加工表进行钢材放样下料,严格控制锚板与锚筋的尺寸要求,下料尺寸应满足设计和规范要求,预埋件安装人员应从旁监督,并及时做好钢材的现场见证取样工作,并与放样下料人员根据现场实际情况多加沟通,在满足规范要求的前提下满足现场安装需求.<3>预埋件锚板切割时注意核对是否满足设计尺寸,不可偷工减料,亦不可消耗不必要的耗损,如用氧气切割时需注意将切口不平整处进行打磨,以防安装时出现高低不平;锚筋焊接方式应采用塞焊,将锚板上的锚筋部分根据设计要求标出,制作时在锚板上标出锚筋的部分进行开孔,开孔尺寸同锚筋直径略大1mm为宜,然后将锚筋插入锚板,插入深度同锚板厚度,再将锚板正反面锚筋孔焊牢,并在安装前对不平整部位进行打磨.4.4.2预埋件的加工制作要求①受力预埋件的锚筋应采用热轧钢筋,严禁采用冷加工钢筋.②预埋件受力直锚筋不宜少于4根,切不宜多余4层;其直径不宜小于8mm,且不大于25mm.受剪预埋件的直锚筋可采用2根.预埋件的锚筋应位于构件的外层主筋内侧.③受力预埋件的锚板宜Q235级钢板.锚板厚度宜大于锚筋直径的倍,受拉和受弯预埋件的锚板厚度尚宜大于锚筋间距的1/8.对受拉和受弯预埋件,其锚筋的间距和锚板至构件边缘的距离,均不宜小于3d 和45mm.④受拉锚筋和受弯锚筋的锚固长度应不小于受拉钢筋锚固长度la,且不应小于30d;受剪和受压直锚筋的锚固长度不应小于15dd为锚筋直径.弯折锚筋与钢板间的夹角,一般不小于15°,且不大于45°.⑤考虑地震作用的预埋件,其实配的锚筋截面面积应比计算值增大25%,且应相应调整锚板厚度、在靠近锚板处,宜设置一根直径不小于10mm的封闭箍筋.预埋件的安装要求①预埋件安装前,应先检查模板安装位置及尺寸是否满足设计要求,尤其在安装侧面预埋件时,模板垂直度及安装部位有偏差,使预埋件无法紧贴侧模板,会导致预埋件被埋于混凝土内.安装时亦应检查模板平整度,不满足要求处应及时和其他作业班组沟通并进行调整.②预埋件安装时必须由测量人员配合放线定位安装,并且严格按照测量规范要求进行操作.测量线板分为设备基础轴线板Ⅰ级,有轴线控制桩投点经项目经理部校核认定后再根据此轴线导出Ⅱ级线板,由我项目部测量组校核认定后导出Ⅲ级线板,如此由高到低逐级进行,测量放线投点时,严禁平级互导,避免累计误差造成轴线点偏移.③安装后按照设计要求校对预埋件尺寸、平面位置及标高,如发现安装错误或尺寸偏移超规范允许范围时,需及时进行整改,保证混凝土能按时进行浇注.预埋件的固定及质量控制4.6.1预埋件位于结构侧面的固定方法:<1>预埋件面积不大时,可在铁件上钻孔,用螺栓在模板上固定;或将铁件的锚筋绑扎或点焊在钢筋骨架上.<2>预埋件面积较大时,可在预埋件内侧焊接螺帽或攻丝,用螺栓穿过锚板和模板与螺帽或直接与锚板连接固定,螺栓直径和数量可视实际情况而定,螺栓在混凝土成型后卸去,可重复使用.4.6.2预埋件位于结构上表面的固定方法:<1>预埋件面积较小时,可将预埋件用铁丝直接绑扎在上层钢筋网上或用短钢筋焊接在埋件侧边,短钢筋再与钢筋网片焊接,在浇筑混凝土时,应随时观测其位置和标高情况,出现偏差,及时纠正.<2>预埋件面积较大时,除将锚筋固定在上层钢筋网上外,另在上部用角钢或木框固定,以防止预埋件发生位移,必要时在锚板上钻排气孔或振捣孔,以利于排气或振实混凝土.<3>预埋件宽厚、面积特大时,除了必须在锚板上钻排气孔及振捣孔外,应用钢支撑架固定,以保证位置和标高的正确.中间包倾翻装置及作业平台基础预埋件为宽厚板埋件,厚度达到200mm.宽厚板预埋件的安装方法:按图纸设计计算出预埋钢板的底部标高和中线位置,用A2738钢管和L1008角钢作固定架,用钢管做立柱,角钢做连杆,横杆,斜杆,钢管顶焊垫块,面标高就是预埋钢板的底面标高,立柱下垫钢板垫块,就位前,把各埋件的纵横中心线投测到线架上,中心线、标高复查合格后,把预埋件吊放在固定架上,使埋件中与投测到线架上的纵横中心线重合,调整好后立即焊接加固.埋件支撑架图预埋件安装允许偏差需满足下表要求五、运输及吊装1在现场A~B列11~12线处基坑边用矿渣平铺一块场地作临时吊装平台和堆放预埋钢板场地.钢板从仓库运到现场,用25t汽车吊卸货,卸货前要拿图纸及供货清单清点数量及规格和型号.卸完分类堆放并用彩条布盖好.2宽厚板埋件吊装:中间包倾翻装置及作业平台基础埋件吊装选用一台25t汽车吊,吊车技术参数见附图表,准备4个吊环,2对20钢丝绳,宽厚板预埋件安装吊装示意图见下图:3在安装过程中,提前把要安装的埋件清理出来,清理干净埋件表面的杂物及泥土,避免安装过程中杂物落到钢筋及模板内,按要求焊好吊装吊钩,两人专业在吊车旁系钢丝绳,两人专业在指定点解钢丝绳,配两人专业指挥吊车.一人在吊车旁指挥,一人在现场指挥,在宽厚埋件上系一根缆绳,防止高空摆动,吊装时,钢筋工、木工要躲开吊装区域施工.六、相关技术措施由于现场施工工期紧张,工作量大,安装时需注意如下问题:<1>预留孔埋入深度不够,除了需按照图纸设计要求将预埋螺栓长度加深100mm外,此外,考虑到混凝土浇注时预留孔底面的顶升压力,埋深应增加10mm-20mm.<2>预留孔及螺栓套筒加固不牢固.为了避免造成孔位倾斜及偏移,尤其对于螺栓套筒的安装,需严格按照方案或技术交底的加固要求进行安装和调整,将问题控制在安装过程中.<3>预留孔及螺栓套筒孔洞封闭不严密.应选用不易破损的布料或胶布等进行封闭,延孔洞周边绑扎牢固.且注意在进行其他施工作业时避免对孔洞造成损坏.<4>预留孔安装完毕后由其他作业造成波纹管破损.如损坏位置较小,可用胶布等不易破损材料加封牢固;破损较大较严重时需重新更换安装.凡预埋于基础表面的预埋件,应在混凝土达到一定强度50%后及时清理表面浮浆,位于侧壁预埋件应在模板拆除后,及时将预埋件表面浮浆清理,并按照规范要求进行防锈防腐处理,小型预埋件和通长预埋件施工应特别注意在砼浇注过程中造成的预埋件位移和成型后的预埋件面不平整现象,在浇注前后宜安排测量人员观察预埋件质量变化,便于中交专业安装单位.七、安全质量措施螺栓预留孔及预埋件安装按照各部位结构工期运行,螺栓预留孔及预埋件的现场加工制作须根据各分项安装要求提前准备,严格按照材料抽样、送样等检验制度在施工过程中控制质量问题,结构砼浇注前按照三检制度检验螺栓预留孔及预埋件的安装加固情况,避免发生因砼浇注过程中造成螺栓预留孔及预埋件的偏移,每次施工前按时做好技术交底,通过施工过程中控制各项质量问题,确保不因质量问题阻碍计划工期,同时做好施工安全三级教育,持证上岗.。
螺栓及预埋件安装方案

螺栓及预埋件安装方案文件编码(008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256)目录螺栓、螺栓预留孔及预埋件安装方案一、编制依据A、福建吴航不锈钢制品有限公司下发的连铸维修设备基础施工图B、《预埋件图集》 04G362C、《工程测量规范》 GB50026-2007D、《冶金建筑安装工程施工测量规范》 YBJ212-88E、《建筑工程施工质量验收统一标准》 GB50300-2013F、《冶金建筑工程施工质量验收规范》 YB4147-2006二、工程概况本工程为福建吴航不锈钢制品有限公司产线调整就地改造项目连铸维修设备基础工程,由宝钢工程技术集团有限公司设计,本工程含扇形段内弧维修对中台基础、扇形段整体维修对中试验台基础、弯曲段维修对中台基础、结晶器维修对中试验台基础、扇形段内弧翻转台基础、振动装置维修台基础、中间包倾翻装置及作业平台基础。
设备基础螺栓、螺栓预留孔及预埋铁件规格数量多,中间包倾翻装置及作业平台基础预埋为宽厚板埋件,单重达17t左右,部分安装在成45°斜面上,埋件背面为9个400*400*450预留孔,直埋螺栓直径有M48、M24等规格,螺栓预留孔数量规格较多,埋深在700mm左右。
三、工程难点中间包倾翻装置及作业平台基础预埋-200*2420*4300宽厚板埋件,体积大,质量重,单块重量达到17t左右,并且在倾斜面上安装,安装工期紧,现场安装运输移动困难,须要用大型吊车才能吊到设计安装的位置。
四、螺栓预留孔及套筒螺栓安装4.1预留孔及螺栓套筒的安装及质量要求4.1.1预留孔及螺栓套筒的安装要求:预留孔及螺栓套筒均用独立的固定架固定。
安装时必须由测量人员配合放线定位安装,并且严格按照测量规范要求进行操作。
在固定架贯穿施工缝且上部悬臂较小的情况下,可以与模板固定系统共用。
螺栓套筒的安装精度用测量线板进行控制。
根据螺栓套筒的拼装工艺,安装时需以锚板中心线位置进行安装。
预埋件施工方案

预埋件施工方案建筑预埋件制作时,严格保证加工尺寸及锚筋的焊接质量。
预埋时必须保证预埋件数量、规格尺寸、标高,会同安装部门共同做好检查记录,以防遗漏。
1.立而(检梁柱)预埋件安装本工程对于立而预埋件固定采用二点固定法。
为保证预埋精度,采用下列方法:在每块预埋件上钻两个e 10套丝孔,装模时,在模板对应位置钻两个对应孔,然后穿入M8长30mm—端套丝的螺栓,拧紧固定预埋铁件,施工完碗后立即将螺栓卸下清洗加油保养,以备再用(如下图所示)。
此方法能使预露铁件外露均匀、平整、居中,而且节省焊接垫铁和工时。
装模后拉通线检查模板表面平整度,控制在误差允许范围内,为保证墙板厚,加设型口撐钩,浇磴时在预埋铁件位置从侧边伸入振动棒头,防止棒头碰击打歪预埋件。
2.长条形基础预埋件安装采用木方框、角钢固定。
方法如下:在设备基础表面模板上钉一木方框,将预埋件轴线弹在木方上,在预埋件范围内采用2根Z50 X5角钢沿埋件轴线左右均匀分布,在木方位置钻孔后用钉子固定。
每块预埋件上钻四个e 10套丝孔,安装时在角钢对应位置钻四个对应孔,然后穿入M8 —端套丝螺栓,拧紧固定预埋铁件,施工完磴后立即将螺栓卸下,清洗加油保养,以备再用。
(如下图所示)胶介模板立而埋铁女装图埋件平面固定方法3. 保证预埋螺栓及铁件安装精度的措施A 、复核业主提供的平面和高程控制点,并以此为依据测设立统 一的测量控制网,并定期检查复核,发现位移及时更正。
对测量放线、 施工过程及质量检查所使用的仪器、量具等进行统一检定,达到量值统一。
B. 大型铁件的固定架与垫层上的预埋件焊接要牢固,并且刚度能够满足其上的施工负荷和套筒重量,先用型钢作为安装固定架。
C 、在安装过程中所有的中心定位均由现场测量组进行放线,并经过项目部测量组进行检查复核后,方能进行安装放线。
轴线标注锚脚/D、所有预埋件安装,必须经测量检查测定其标高、轴线偏差值, 符合设计要求后,提交监理工程师检查合格后才能进行混凝土浇灌。
地脚螺栓预埋施工方案

一、编制说明xxxxxxxx工厂项目施工区域内的设备基础、生产厂房基础上,为了后续的设备安装和厂房钢结构安装,须预埋大量的地脚螺栓组,是施工现场的重点工作项目,特编制此方案补充施工组织设计。
二、编制依据:1.《xxxxxxxxxxx工厂项目施工设计图纸》2.《工程测量规范》GB50026—933.《建筑变形测量规程》JGJ/T8—974。
《建筑工程施工质量验收统一标准》GB50300-20015.《钢结构工程施工质量验收规范》GB50205—20016.《钢筋焊接及验收规程》JGJ18-2003三、施工准备1。
地脚螺栓、螺帽、垫圈的规格型号、形状尺寸、数量严格按设计要求选用,由业主指定的钢结构专业分包商提供,各产品出厂应有产品合格证和检测报告。
2.每组预埋螺栓制作一套定位钢套板,定位钢套板采用10#槽钢制作,根据设计要求的预埋螺栓组的数量、规格、尺寸加工成相应的规格。
钢套板四角采用φ48钢管与槽钢焊接,作为定位钢套板支架.钢套板制作完成,应在其上标识配套的预埋螺栓规格、数量,并在其上表面刻划标注定位十字轴中心线和三角标记。
做法见下图.3.按照设计图纸的规格型号数量将各预埋螺栓与加工好的定位钢套板组合,在组合好的螺栓组的下部预埋部分,用ф20钢筋井字型水平焊接固定螺栓上下口,间距500mm,保证螺栓的垂直度。
横向ф20钢筋兼做支撑筋,长度取套板内口宽度两端各减5mm。
做法见下图。
四、预埋螺栓现场预埋施工施工工序流程:钢套板支架安装定位→安装预埋螺栓组→定位固定→模板安装→中间验收→混凝土浇筑→混凝土浇筑完成初凝前复核调整1. 钢套板支架安装定位:将钢套板支架安置在承台基础上口,用测量仪器对钢套板上的十字定位轴线进行精确定位。
采用500mm长铸铁水平尺调节钢套板支架上口水平度。
2. 安装预埋螺栓组:按照设计图纸的规格、型号、数量,将各预埋螺栓用垫片、螺帽与定位钢套板组合紧固。
用水准仪精确测量预埋螺栓上口标高,根据设计要求的丝扣预留长度,采用调节螺栓上口螺母的方式,调整预埋螺栓的标高。
大型设备基础地脚螺栓精确预埋方法

大型设备基础地脚螺栓精确预埋方法摘要:由于我国经济体制建设的调整,各种主要工业建设相继开始兴建,石化、冶金等主要工业的生产设备建筑规模也越建越大,设备基础上采用了大量的预埋式地脚螺栓连接。
与其它建筑施工方式比较,这类建筑基础的预留工作螺栓规格大、总量多且对施工要求精度控制较严密,而个别预埋螺栓若形成了很大的安装规格误差,将严重干扰工程各项设施的正常顺利进行施工、调试工作,给工程项目整体带来了很大的经济损失。
因此经过大量土建工程中预留工作地脚螺栓的建设,已逐步探索出了一种重大工程设备的基础上预留工作地脚螺栓建筑施工方式,该方案通过试点效益较好。
1工程概况该工程位于湄洲湾、福建省泉州市惠安县泉惠石化产业园,从2011年开工兴建至2014年投产。
中化泉州1200万吨/年炼油项目260万吨/年蜡油加氢裂化装置R101裂解反应塔是本装置当中最核心的化工设备,该设备重量为1200吨,基础尺寸为7m*7m*3.3m,塔座直径为6.2m,需预埋52根Q345CM80-2680-350地脚螺栓。
本方案还借鉴了金属加工行业在钢件规格尺寸精度限制技术方面的基本原理,并采用了对制造规格要求更精确的专用定位模块,对每个设备基础的预埋工作用地脚螺栓进行了总体控制。
2施工工艺原理本办法的关键是先利用两层16mm钢板制作配套的高精度专用定位模具,以图纸、基础类型、螺栓布置情况为基础,再参照图纸的螺栓规格要求在钢板上进行机械成孔,然后再把定位模具和螺栓与配套套筒及支撑杆连接在一起。
3施工工艺流程及操作要点定位模具制造→支架紧固件预埋→装配模板支撑→定位模板安装就位、调节→地脚螺栓入模→地脚螺栓平面高度调节、垂直、标高调节→地脚螺栓连接、定位→砼浇注→定位模具拆除→竣工合格基础工序交接。
控制操作要点:1)需要认真理解原基础设计图纸,并对原基础图需要固定螺栓组重新设计对应的定位样板详图,并需要经过多次的严格审核后,把设计详示图交给专门的加工车间制造;2)定位模板加工制作及检验(包括每次拆除后再次使用前的检查、验收):并按制作图纸和以下规范检验:定位模板的钻孔孔径偏差≤1mm;钢板构成平面的平整度≤2mm;任意孔径间距偏差≤1mm;上下孔同轴度≤1mm。
预埋螺栓及锚板施工方案

预埋螺栓及锚板施工方案天津忠旺铝业有限公司特大高精度铝及铝合金加工项目2#冷轧车间设备基础预埋螺栓套筒固定架及钢衬板安装方案编号:SBC(TJZW)-2LZ-028- /0上海宝冶集团有限公司天津忠旺铝业有限公司工程项目部(盖章)12月16日发布受控状态:受控版本:0版天津忠旺2#冷轧车间主厂房内共有4个设备基础(2个单机架,2个三级架),其位置分别位于:1号轧机: 4~10轴/A—C轴2号轧机:12~18轴/A—C轴4号轧机:23~29轴/A—C轴5号轧机:30~35轴/A—C轴每个设备基础均共使用4种螺栓,分别为:地脚螺栓、化学螺栓、T型螺栓及对拧螺栓,局部螺栓配置锚板,详见下图。
由于螺栓直径较大、长度较长,高差各异、给现场施工带来困难,为了确保螺栓定位准确,不与钢筋、模板碰撞,减少砼浇注时碰撞螺栓发生位移,螺栓埋设必须加设牢固、独立、可靠的固定架为便于现场施工,特编制此方案指导施工。
螺栓规格表1.预埋螺栓及套筒固定架安装方案1.1.材料准备(1)φ30及以内的固定架采用L50×5角钢(2)φ30以上采用L50×5,L75×5,[14等组合形式(3)固定架的锚板采用12mm的钢板1.2.螺栓分组根据螺栓所处位置,按照互相接通、高差小和同一品种、规格的原则,对基础螺栓进行分组。
分组距离控制在2.0m以内,成排连线螺栓则不受此限制。
本工程如辊道螺栓为成排连线,其它可按同一规格、品种,或同一设备基础分别归组,分别布设固定架。
1.3.螺栓安装工艺流程螺栓固定架设计→固定架制作→固定架现场安装→固定架连接、加固→螺栓安装→螺栓校正、加固→验收1.4.螺栓固定架安装直径φ30以内螺栓φ30以内螺栓固定架立杆采用L50×5,水平杆采用φ22之间圆钢,并将原有钢筋固定架焊牢固定。
安装方法见以下详图直径大于φ30小于φ42之间的螺栓φ30以上弯钩螺栓固定架材料采用立杆L50×5,水平杆L50×5。
设备专业预留、预埋施工方案范文

设备专业预留、预埋施工方案范文在建筑领域,设备专业预留、预埋施工方案是确保建筑结构与设备设施紧密结合的重要工作。
正确的预留、预埋工作不仅可以提高建筑设备的稳定性和安全性,还可以降低后期维护成本。
本文将介绍一些常见的设备专业预留、预埋施工方案范例,以供参考。
1. 预留尺寸的确定在进行设备专业预留、预埋施工前,首先需要明确设备尺寸和布局要求。
根据设备的实际尺寸和安装方式,确定预留尺寸,预留尺寸应该考虑到设备的安装、维修和更换等需求,一般应比设备尺寸略大一些,以确保设备能够顺利安装。
2. 预埋件的设置在进行预埋施工时,需要根据设计图纸要求设置预埋件。
预埋件的设置应符合相关标准,包括预埋件的类型、尺寸、数量、深度等。
预埋件设置时应保持水平、垂直,确保其位置准确无误。
3. 预留管线的布置在设备专业预留、预埋施工中,预留管线的布置至关重要。
根据设备需求和使用要求,合理布置电气管线、水管线、通风管道等预留管线,确保其与设备安装、使用相匹配,便于后期维护和维修。
4. 预留空间的留白在预留施工中,除了管线和设备尺寸外,还应在设计时留出一定的空间,以方便设备的布置和维护。
合理的预留空间可以确保设备的正常使用和维修,减少设备维修时的工作难度。
5. 施工质量的监控在进行设备专业预留、预埋施工时,需要对施工过程进行严格的质量监控。
监控人员需要对预留尺寸、预埋件设置、管线布置等进行检查,确保施工符合设计要求,避免施工质量不达标的问题出现。
结语设备专业预留、预埋施工是建筑施工中不可或缺的重要环节,其质量直接影响建筑设备的稳定性和安全性。
通过合理的预留、预埋工作,可以提高建筑设备的可靠性和使用寿命,降低后期维护成本。
希望本文介绍的设备专业预留、预埋施工方案范例能为相关工作提供一定的参考价值。
