电脑音频接口的类型和音质特性

电脑音频接口的类型和音质特性

电脑音频接口的类型和音质特性随着科技的发展,电脑音频接口的类型也在不断更新和改进。

不同的接口类型不仅在连接方式上有所不同,而且在音质特性上也有所差异。

本文将介绍常见的电脑音频接口类型以及它们的音质特性。

一、3.5毫米耳机插孔(TRS)3.5毫米耳机插孔(也称为TRS插孔)是目前最常见的电脑音频接口之一。

这种接口通常用于连接耳机、扬声器和麦克风等设备。

它有两个不同的标准:TRS(立体声)和TRRS(立体声+麦克风)。

3.5毫米耳机插孔以其便捷和广泛兼容的特点受到了广大用户的欢迎。

然而,由于其小尺寸和相对简单的设计,它的音质特性可能受到一定程度的限制。

在传输过程中,由于电磁干扰和信号损失的存在,3.5毫米耳机插孔的音质可能会受到一些影响。

二、USB接口USB接口是目前广泛使用的数字音频接口之一。

相比3.5毫米耳机插孔,USB接口的数据传输速度更快,可以实现更高质量的音频传输。

此外,USB接口通常具有较好的兼容性,可以连接各种设备,如扬声器、耳机和专业音频设备。

由于USB接口是数字接口,它可以克服模拟接口(如3.5毫米耳机插孔)在传输中可能遇到的一些问题。

数字信号在传输过程中不会受到电磁干扰和信号损失的影响,因此USB接口通常能够提供更稳定和更高质量的音频。

三、HDMI接口HDMI(高清多媒体接口)接口是一种用于传输高清音频/视频信号的数字接口。

与USB接口相比,HDMI接口不仅可以传输音频,还可以传输视频。

它通常用于连接显示器、电视和音响系统。

HDMI接口具有高带宽和高保真度的特点,可以提供非常清晰和真实的音频效果。

然而,对于一般的桌面电脑用户来说,HDMI接口的使用可能相对较少,因为它主要用于连接电视机和音响系统。

四、雷电接口雷电接口是苹果公司推出的一种高速数据传输接口。

除了传输音频信号,雷电接口还可以传输视频、图像和电源等。

该接口在苹果的产品中广泛使用,包括Mac电脑、iPhone和iPad等。

耳机和麦克插头电路详解

耳机和麦克插头电路详解

3.5毫米插座/ 插头的结构和接线方式1、3.5毫米前置音频插座的结构首先要了解前置音频插座的结构。

根据英特尔关于AC97前置音频接口的规范,机箱的前置音频面板采用两种3.5毫米微型插座:1开关型的,2无开关型的,见下图:开关型的2/3,4/5端是两个开关,当没有插头插入时,2/3,4/5端是连通的,当插头插入时2/3,4/5端断开。

无开关的就没有3,4两个开关端。

2、3.5毫米插头结构3.5毫米插头一般可分为三芯和二芯两种,如下图:二芯插头一般用于麦克,三芯插头一般用于立体声音耳机(有源音箱)。

现在二芯插头很少,所以麦克也用三芯插头。

耳机和麦克插头的接线定义如下图:麦克、耳机插头的接线如下图:采用三芯的麦克插头还有两种接法,如下图:这种接法没有麦克偏置,如果与麦克插座接线配合不准确。

会不好用。

3、前置麦克连接的问题前置音频口的连接,耳机一般没有什么问题,麦克会经常出现问题,原因是有些机箱的前置麦克插座的接线方式不标准。

下图列出了标准接线与非标准接线的区别:标准的接线有三条线:地线、麦克输入、麦克偏置。

非标准的有二条线:地线和麦克输入,把麦克偏置省了。

非标准1是把插座1、3短接,非标准2是3脚空着。

这两种的把MIC_IN接到JAUD1的1脚是可以使用的。

非标准3是把2、3短接,这种插入标准插头的麦克肯定是没有声音的,除非也用那种与之相对应接法的非标准插头的麦克。

4、前置音频线英特尔规范中对前置音频线也作了规定:左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽,同时这些线还要组合在一起外层屏蔽。

参考下图:国内的机箱看不到有符合这种标准的前置音频线。

这种标准的音频线会减少干扰,降低噪声。

市场主流低端的6(5.1)声道主板一般配置3个插孔的音频接口,这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。

这三个插孔通过软件设置可以提供4-或6-声道模拟音频输出功能。

AC97音量控制面板与HD音量控制面板最大的差异在录音/input音量控制面板。

主板音频接口

主板音频接口

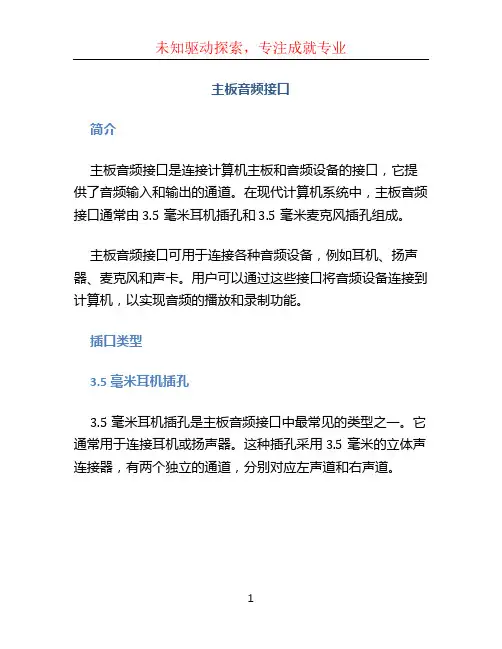

主板音频接口简介主板音频接口是连接计算机主板和音频设备的接口,它提供了音频输入和输出的通道。

在现代计算机系统中,主板音频接口通常由3.5毫米耳机插孔和3.5毫米麦克风插孔组成。

主板音频接口可用于连接各种音频设备,例如耳机、扬声器、麦克风和声卡。

用户可以通过这些接口将音频设备连接到计算机,以实现音频的播放和录制功能。

插口类型3.5毫米耳机插孔3.5毫米耳机插孔是主板音频接口中最常见的类型之一。

它通常用于连接耳机或扬声器。

这种插孔采用3.5毫米的立体声连接器,有两个独立的通道,分别对应左声道和右声道。

3.5毫米麦克风插孔3.5毫米麦克风插孔用于连接麦克风。

它采用3.5毫米的立体声连接器,通常具有一个通道,用于接收来自麦克风的音频输入。

主板集成声卡大多数主板都集成了声卡,而主板音频接口就是连接到集成声卡的接口。

集成声卡是一种将音频信号处理为模拟或数字信号的设备,它位于主板上,并负责处理计算机系统中的音频。

通过主板音频接口连接到集成声卡后,用户可以通过系统设置来管理音频设备。

用户可以选择将音频输出路由到耳机或扬声器,可以选择将音频输入来自内置麦克风或外部麦克风。

外部声卡除了集成声卡,用户还可以选择使用外部声卡。

外部声卡通常通过USB接口连接到计算机,提供更高质量的音频输出和输入。

用户可以通过主板音频接口连接到外部声卡,以便在需要时切换音频设备。

外部声卡通常具有更多的音频输入和输出接口,例如更多的耳机插孔、麦克风插孔和线路输入/输出插孔。

这些接口可用于连接各种音频设备,以满足用户的特定需求。

声道配置主板音频接口可以支持不同的声道配置。

常见的声道配置包括单声道、立体声和环绕声。

•单声道:只有一个声道,常用于语音通信或音频播放中不需要立体声效果的情况。

•立体声:两个独立的声道,分别对应左声道和右声道,通常用于音频播放和游戏。

•环绕声:多声道配置,用于营造更真实的音频环境。

常见的多声道配置包括5.1声道、7.1声道等。

了解不同的电脑音频接口mmUSB光纤等

了解不同的电脑音频接口mmUSB光纤等

了解不同的电脑音频接口mmUSB光纤等了解不同的电脑音频接口:USB、光纤等对于喜欢热衷于音乐、影视剧、游戏等多媒体娱乐的朋友们来说,电脑的音频接口选择至关重要。

常见的电脑音频接口有USB、光纤、HDMI等多种类型,今天我将带您了解这些接口的特点和应用场景,帮助您更好地选择适合自己的电脑音频接口。

1. USB接口USB(Universal Serial Bus)是一种常见的电脑接口,它在音频传输方面也得到了广泛应用。

USB接口音频转换器可以将数字信号转换为模拟信号,以提供更高质量的音频输出。

大多数外接音频设备,如耳机、麦克风等,都采用USB接口与电脑连接。

USB音频接口的优势在于易用性和兼容性强。

无论您使用的是Windows系统、Mac系统还是Linux系统,只要电脑上有USB接口,您都可以接入各类外接音频设备,无需额外的驱动程序。

此外,USB 接口还支持热插拔功能,方便用户在不同设备之间切换。

2. 光纤接口光纤接口,也称为TOSLINK接口,是一种数字音频传输接口。

它使用光纤作为传输介质,能够实现高保真的音频信号传输。

光纤接口适用于那些对音频质量要求较高的用户,比如音乐制作人、影音发烧友等。

光纤接口具有传输速度快、抗干扰性强、音质损失小等优点。

它能够传输多声道音频,支持5.1声道、7.1声道甚至更高的音频格式。

如果您喜欢享受高品质音乐或者在游戏中追求更真实的音效效果,那么光纤接口将是您的不二选择。

3. HDMI接口HDMI(High Definition Multimedia Interface)接口是一种数字音视频接口,除了传输高清视频信号外,它也可以传输音频信号。

HDMI 接口通常用于连接电视、显示器等高清影音设备。

HDMI接口在音频传输方面有两种版本:标准音频传输和高级音频传输。

标准音频传输支持2声道线性PCM音频传输,适用于一般的音频应用。

高级音频传输支持多声道音频,比如Dolby TrueHD、DTS-HD Master Audio等格式,适用于高保真音效要求更高的用户。

史上最全视频信号音频信号接口汇总,视频、音频工程师必备

史上最全视频信号音频信号接口汇总,视频、音频工程师必备

信号接口1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子(S-Video)是应用最普遍的视频接口之一,是一种视频信号专用输出接口。

常见的S端子是一个5芯接口,其中两路传输视频亮度信号,两路传输色度信号,一路为公共屏蔽地线,由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤,可有效防止亮度、色度信号复合输出的相互串扰,提高图像的清晰度。

一般DVD或VCD、TV、PC都具备S端子输出功能,投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。

显卡上配置的9针增强S端子,可转接色差S端子转接线欧洲插转色差、S端子和A V与电脑S端子连接需使用专用线,如VIVO线2.VGA接口DVI接口正在取代VGA,图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写,信号类型为模拟类型,视频输出端的接口为15针母插座,视频输入连线端的接口为15针公插头。

VGA端子含红(R)、黄(G)、篮(B)三基色信号和行(HS)、场(VS)扫描信号。

VGA端子也叫D-Sub接口。

VGA接口外形象“D”,其具备防呆性以防插反,上面共有15个针孔,分成三排,每排五个。

VGA接口是显卡上输出信号的主流接口,其可与CRT显示器或具备VGA接口的电视机相连,VGA 接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号,其输出的信号已可和任何高清接口相貔美。

VGA转DVI线,可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上,投影机、影碟机、TV等视频设备也有很多都标配此接口。

很多投影机上还有BGA输出接口,用于视频的转接输出。

3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口,又叫3RCA。

分量视频接口通常采用YPbPr和YCbCr两种标识。

分量视频接口/色差端子是在S端子的基础上,把色度(C)信号里的蓝色差(b)、红色差(r)分开发送,其分辨率可达到600线以上,可以输入多种等级讯号,从最基本的480i到倍频扫描的480P,甚至720P、1080i等等。

干货|太全了!常见的音频接口,你知道几种?

干货|太全了!常见的音频接口,你知道几种?

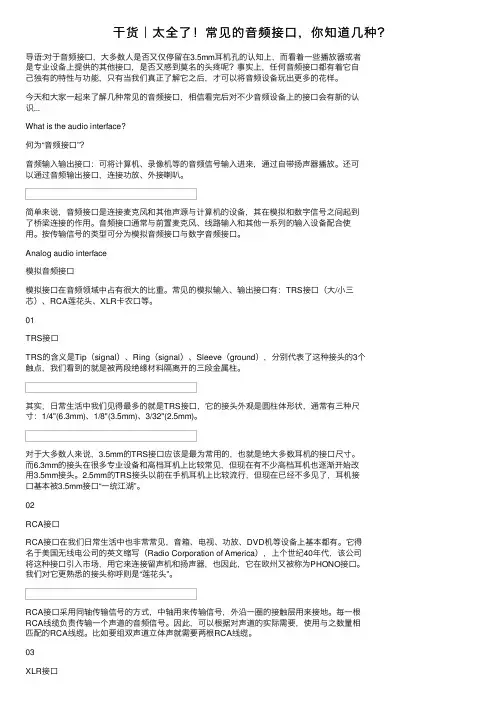

⼲货|太全了!常见的⾳频接⼝,你知道⼏种?导语:对于⾳频接⼝,⼤多数⼈是否⼜仅停留在3.5mm⽿机孔的认知上,⽽看着⼀些播放器或者是专业设备上提供的其他接⼝,是否⼜感到莫名的头疼呢?事实上,任何⾳频接⼝都有着它⾃⼰独有的特性与功能,只有当我们真正了解它之后,才可以将⾳频设备玩出更多的花样。

今天和⼤家⼀起来了解⼏种常见的⾳频接⼝,相信看完后对不少⾳频设备上的接⼝会有新的认识...What is the audio interface?何为“⾳频接⼝”?⾳频输⼊输出接⼝:可将计算机、录像机等的⾳频信号输⼊进来,通过⾃带扬声器播放。

还可以通过⾳频输出接⼝,连接功放、外接喇叭。

简单来说,⾳频接⼝是连接麦克风和其他声源与计算机的设备,其在模拟和数字信号之间起到了桥梁连接的作⽤。

⾳频接⼝通常与前置麦克风、线路输⼊和其他⼀系列的输⼊设备配合使⽤。

按传输信号的类型可分为模拟⾳频接⼝与数字⾳频接⼝。

Analog audio interface模拟⾳频接⼝模拟接⼝在⾳频领域中占有很⼤的⽐重。

常见的模拟输⼊、输出接⼝有:TRS接⼝(⼤/⼩三芯)、RCA莲花头、XLR卡农⼝等。

01TRS接⼝TRS的含义是Tip(signal)、Ring(signal)、Sleeve(ground),分别代表了这种接头的3个触点,我们看到的就是被两段绝缘材料隔离开的三段⾦属柱。

其实,⽇常⽣活中我们见得最多的就是TRS接⼝,它的接头外观是圆柱体形状,通常有三种尺⼨:1/4"(6.3mm)、1/8"(3.5mm)、3/32"(2.5mm)。

对于⼤多数⼈来说,3.5mm的TRS接⼝应该是最为常⽤的,也就是绝⼤多数⽿机的接⼝尺⼨。

⽽6.3mm的接头在很多专业设备和⾼档⽿机上⽐较常见,但现在有不少⾼档⽿机也逐渐开始改⽤3.5mm接头。

2.5mm的TRS接头以前在⼿机⽿机上⽐较流⾏,但现在已经不多见了,⽿机接⼝基本被3.5mm接⼝“⼀统江湖”。

常用音频及视频接口简介

常用音频及视频接口简介

二、常用视频接口介绍
2.2 AV接口
AV接口又称RAC接口,是TV的改进型接口,外观有了很大不同,分为 了3条线,分别为:音频接口(红色与白色线,组成左右声道)和视频 接口(黄色),连接非常的简单,只需将3种颜色的AV线与电视端的3 种颜色的接口对应连接即可。 由于AV输出仍然是将亮度与色度混合的视频信号,所以依旧需要显示 设备进行亮度和色彩分离,并且解码才能成像。这样的做法必然对画质 会造成损失,因此AV接口的画质也比较一般,最高能达到640线
一、常用音频接口介绍
1.6 箱体上常见的模拟插座
连接箱体的一般采用音频专用金银线和香蕉头,用于放大器输出段和 音箱之间的连接,常见的有弹力卡接、香蕉头插接和螺母压接等方式
一、常用音频接口介绍
1.7 音频转接线
除了两头接口相同的标准音频线外,为了实现不同设备、接口之间的 连接使用,出现各种形式的音频转接线,如公/母转接线、3.5mm转 RCA线、 3.5mm转卡侬头、 3.5mm转6.3mm等
二、常用视频接口介绍
2.4 YCrCb色差分量接口
对于YCrCb色差分量接口来说,目前应用不是很普遍,主要是一些CRT 电视机并没有提供色差分量的输入接口。相比过去的AV和S端子,色差 是将信号分为红、绿、蓝三种基色来输入的,红、绿、蓝是色彩显示原 理中的三种原色,称为三基色。通过将这3中色彩直接提取出来的画面 将更加的清晰、色彩更加逼真。 这种接口在DVD、PS2、XBOX、NGC等视频和游戏设备上都可以使用, 画质方面要强过S端子
一、常用音频接口介绍
1.2 RCA模拟音频接口
RCA 是Radio Corporation of American(美国无线电公司)的缩写, 也称AV 接口、莲花头,几乎所有的电视机、影碟机类产品都有这个接 口。它既可用于音频,也可用于视频信号,还可以用于DVD分量 (YCrCb) 插座,但数量是三个。RCA通常都是成对的红白色的音频接口 和黄色的视频接口,使用时只需要将带莲花头的标准AV 线缆与相应接 口连接起来即可

电脑音频接口指南

电脑音频接口指南

电脑音频接口指南随着电脑技术的不断发展,音频接口在现代生活中扮演着越来越重要的角色。

音频接口允许我们在电脑上连接各种音频设备,如扬声器、麦克风、耳机等,以实现音频信号的传输和处理。

本文将为您介绍几种常见的电脑音频接口及其特点,帮助您了解并选择适合自己需求的接口。

1. 3.5毫米耳机接口3.5毫米耳机接口是最常见的电脑音频接口之一,也被称为“耳机插孔”或“音频输出接口”。

它通常位于电脑或笔记本电脑的前面板、侧面板或后面板,用途是连接耳机、扬声器或其他音频输出设备。

这种接口具有广泛的应用范围,适用于许多音频设备。

然而,由于3.5毫米耳机接口只能提供模拟音频输出,音质相对较差,并且无法支持高负载音频设备。

2. USB音频接口USB音频接口是一种数字化音频传输解决方案,通过USB接口连接到电脑。

相较于3.5毫米耳机接口,USB音频接口能够提供更高的音质和更低的噪音水平。

此外,USB音频接口还支持连接多个音频设备,并提供更多的功能选项,如音量控制、音效调整等。

然而,USB音频接口的主要限制是它的延迟相对较高,对于需要实时音频传输的应用不太适合。

3. 6.35毫米耳机接口6.35毫米耳机接口,也被称为"大耳机插孔",一般用于连接高阻抗的音频设备,如专业音频处理设备、高端扬声器等。

与3.5毫米耳机接口相比,6.35毫米耳机接口能够提供更好的音质和音量清晰度,适合于对音质有高要求的用户。

然而,由于其体积较大,一般只在音频设备的专业领域中使用。

4. HDMI音频接口HDMI(高清晰度多媒体接口)音频接口是一种数字音频接口,主要用于连接高清晰度显示器和音频设备。

它可以同时传输音频和视频信号,并支持高质量的数字音频输出。

HDMI音频接口具有广泛的应用范围,适用于电脑、电视和音频设备之间的连接。

不过,由于其主要用途是传输视频信号,HDMI音频接口在只需要音频功能的情况下可能相对复杂和冗余。

5. 光纤音频接口光纤音频接口,也被称为TOSLINK接口,是一种通过纤维光缆传输数字音频信号的解决方案。

电脑音频接口指南了解RCAXLR和TRS插孔

电脑音频接口指南了解RCAXLR和TRS插孔

电脑音频接口指南了解RCAXLR和TRS插孔电脑音频接口指南:了解 RCA、XLR 和 TRS 插孔电脑作为现代社会中必不可少的工具,常常与音频设备进行连接,用于音频的输入和输出。

而了解不同类型的音频接口是至关重要的。

本指南将为您介绍常见的RCA、XLR 和TRS 三种插孔类型及其用途。

一、RCA 插孔RCA 插孔是一种常见的音频接口,它采用红白两种颜色标识,用于传输音频信号。

在电脑中,通常可见于声卡周边或终端设备上。

RCA 插孔通常用于连接低阻抗和高电平的设备,例如扬声器、放大器和家庭影音设备。

这是因为 RCA 接口的设计使其适合传输模拟音频信号,而这些设备通常使用模拟信号进行工作。

配置电脑上的 RCA 插孔连接时,通常需要使用转换线或 RCA 适配器。

这些转换器使您能够将 RCA 插头连接至电脑的音频输出端口。

不过,需要注意的是,RCA 插孔在传输音频过程中可能会受到干扰,因此音质可能稍逊于其他接口。

二、XLR 插孔XLR 插孔是一种常用于音频行业的接口,主要用于连接专业音频设备,如麦克风、音频调音台和音响设备。

它具有较高的阻抗,适用于长距离传输,并能提供更好的音频质量。

XLR 插孔通常可见于录音棚、舞台等专业领域。

其标准配置为三芯连接器,分别用于音频的地线(Ground)、正极(Positive)和负极(Negative),以保证音频信号的稳定传输。

在电脑配音频接口时,可能需要使用 XLR 转 USB 或 XLR 转其他音频接口的转换器。

这些转换器能够使您将 XLR 插孔连接至电脑的USB 端口,实现音频的输入和输出。

三、TRS 插孔TRS 插孔是指「Tip-Ring-Sleeve」的缩写,也被称为 6.35mm 插孔或耳机插孔。

它用于连接耳机、插入式麦克风和其他音频设备。

TRS 插孔有两种类型:平衡和不平衡。

平衡插孔包括三个连接器,分别用于 Ground、左声道和右声道,适用于长距离传输和对音频质量要求较高的场合。

英特尔AC97前置音频接口(图解)

英特尔AC97前置音频接口(图解)

英特尔在AC97音频标准之后,又推出了HD(高保真)音频标准。

微软的新操作系统vista推出UAA音频。

这些音频标准对机箱的前置音频面板和接口都有各自的规定。

主板的前置音频连接座也有变化。

本文就AC97和HD的前置音频/麦克的接线方式作详细说明,供各位参考。

一、英特尔AC97前置音频接口的规范要点英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。

要点如下:1、音频连接器连接器设计应当支持使用标准的前面板麦克和耳机。

要能够直接的使用音频而不需要特别的软件。

前面板音频连接器设计要支持立体声音频输出(耳机或有源音箱)以及麦克输入(一个单声道)。

麦克输入(一个单声道)连接到安装在前面板上的3.5毫米微型插座。

插座的芯端接麦克输入信号,外环端接麦克音频偏置信号。

2、电气连接两个前面板音频输出(AUD_FPOUT_L 和 AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L 和 AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。

音频信号传送路径是:当前面板插座没有使用时,主板输出的音频信号由AUD_FPOUT_L和AUD_FPOUT_R送给前面板插座。

经过前面板插座再由AUD_FPOUT_L和 AUD_FPOUT_R返回主板的后置音频插座。

当前置音频插座插入耳机时,插座里连接(AUD_FPOUT_L和AUD_RET_L,AUD_FPOUT_R和AUD_RET_R)的开关断开,返回主板的音频信号就断开,后置插座无音频信号,只有前置的有无音频信号。

如下图:注:音频输出仅能使用耳机或有源音箱,如果使用无源音箱,声音很小。

3、主板连接座设计主板前置音频连接座,如下图:连接座的针脚分配:针信号名说明1 AUD_MIC_IN 前置麦克输入。

2 AUD_GND 供模拟音频电路使用的接地。

调音台的insert,micin,linein的区别

调音台的insert,micin,linein的区别

Insert插孔在调音台的背面板图一Insert 插入点插孔有一种很特殊的结构。

默认的情况,它在调音台内部是连通的。

当我们插入一个大三芯插头的时候。

内部的连接就被切断,声音将从大三芯插头的头部(Tip)发送给一个效果器的输入端,经效果器处理后的信号再从大三芯插头的“Ring”返回到调音台中。

例如压缩器可以用这种方法连接到调音台中!请看示意图图二对于Insert插孔,我们还有一种用法,那就是把它当作Direct OUT插座使用!Direct OUT输出一般取自前置放大电路之后。

可以直接发送给多轨录音机或者音频接口录音。

高级的调音台上回同时有Insert和Direct OUT插孔。

UB1622调音台没有Direct OUT 输出,但是我们可以用Insert插孔来做Direct OUT输出用。

上面说过输入通道的声音可以从大三芯插头的TIP发送给外部设备的输入,但是如果这个设备是连接到音频接口的输入端,那么并没有声音返回到调音台。

这样调音台内部声音通路就将断掉!这个通道就没声音了!怎么办?很简单!只要将TIP和RING两个部分连接起来就可以让调音台的通道继续保持连通状态了!这样我们就可以将Insert插孔当作Direct OUT使用了!图三Insert插孔改造成Direct OUT输出使用。

要将大三芯插头的“tip”和“ring”直接连起来!其实话放和均衡并不是调音台最核心的内容,因为话放,均衡,都有专用的设备,调音台有这些功能只是为了能够方便工作而已。

有些非常简单的调音台上就没有话放,更没有均衡,更何况软件里面的调音台界面就更没有话放了,但是我们还是叫他们调音台。

【调音台的insert和line in的区别】INSERT IN是断点插入,一般大三芯(地,输出,输入),相当于拦腰截断,再接上一块来改善效果。

LINE IN,就是输入,就是……就是……就是一个普通的输入嘛。

那为什么电琴插insert不出声,而带功率的电容麦插insert就出声?干吗插那里……我怀疑是出在插头上,你看看电琴插头是两芯的不??话筒是三芯不??如果是的话两芯话筒就把insert里的返回信号接地了,自然没声音了。

音频接线图

音频接线图

主板前置音频接线图解现市场上各种机箱的前置音频面板接线大概分为4种:标准7线接口、简化7线接口、5线接口、4线接口。

对于5线、4线接口的面板,由于制造不符合标准,即使连接以后也不能组成正常的回路,后置无法正常发声的;对于这种面板的接法,由于无法实现前后置音频都能正常发声,这里就不说了。

看看现在市面上,一般机箱音频线的标示:BIOSTAR 两种前置音频接口和对应的接线方法:第一种、14针接口标准7线接法:1----MIC IN 2-----GND3----MIC POWER 4-----不接5----LINE OUT FR 6----- LINE OUT RR7----不接8-----空9----LINE OUT FL 10---- LINE OUT FR11---12闭合13-14闭合简化7线接法:1---Mic IN 2---GND3---MIC Bias 4----不接5---SPKOUT-R 6---SPKOUT-R 7----不接8----空9----SPKOUT-L 10----SPKOUT-L 11---12闭合13-14闭合第二种、10针接口前置音频接口位置如下图:注意:用户将连接器连接PC前置音频输出时,此时后置音频无输出!补充二:前置USB接口现在电脑的机箱大多数都有前置USB接口,在这个USB设备日渐丰富的年代,这极大地方便了我们。

你看看你的电脑机箱有前置US B接口吗?能使用吗?很多在电子市场攒的电脑,即使有也是也是聋子的耳朵-摆设。

这其中的原因很简单,商家以前还是接前置U SB口的,可是各个主板的接口没有统一的标准,经常给接错了以致烧了USB设备和主板,后来就再也不敢接前置USB接口了.其实接前置USB接口并不是什么难事,笔者帮别人装电脑的前置USB接口都接成功了。

下面笔者就拿我自己新装的爱机,给大家来一步一步地介绍如何接前置USB接口。

笔者的主板是技嘉8PE800 I845PE主板,主板上面带6个USB2.0接口,除了主板自带的两个USB接口外,剩下的四个USB接口都需要从主板的两个黄色的插座引出(图1),随主板提供了一个有两个USB接口后置的挡板(图2),接这个比较方便,直接接在一个黄色的插座就行了。

了解电脑音频接口的不同类型

了解电脑音频接口的不同类型

了解电脑音频接口的不同类型电脑是我们日常生活和工作中必不可少的工具,而电脑音频接口则是连接外部音频设备与电脑的重要接口。

了解电脑音频接口的不同类型能够帮助我们更好地选择适合自己需求的音频设备并有效地使用它们。

本文将介绍几种常见的电脑音频接口类型,以帮助读者更好地了解它们。

一、USB接口USB(Universal Serial Bus)是目前广泛应用于电脑外设连接的接口标准之一。

USB接口具有广泛的兼容性,可以连接各种类型的音频设备,如扬声器、耳机、麦克风等。

USB接口在插拔方面十分方便,不需要关机即可插拔设备,使用非常便捷。

此外,USB接口还可以提供电力供应,不需要额外的电源线。

二、3.5mm耳机接口3.5mm耳机接口是目前比较常见的电脑音频接口之一。

一般情况下,电脑的音频输出和输入接口都是3.5mm耳机接口。

它可以连接耳机、扬声器、麦克风等音频设备。

这种接口具有广泛的应用,使用起来也非常简便。

但是,由于这种接口只能提供模拟信号,音质上相对于数字音频接口略有不足。

三、HDMI接口HDMI(High-Definition Multimedia Interface)是一种传输高质量音频和视频信号的接口。

HDMI接口常用于连接电视、投影仪等高清视频设备,同时也可以传输音频信号。

使用HDMI接口可以实现音频和视频的高清传输,提供更好的音视频体验。

对于需要高质量音频输出的用户来说,HDMI接口是一个很好的选择。

四、光纤接口光纤接口是一种数字音频接口,通过光纤传输数字音频信号。

它具有抗干扰能力强、传输信号稳定等优点。

光纤接口主要用于连接音响设备、功放器等高保真音频设备,可以实现高品质的音频输出。

此外,光纤接口还可以传输多个声道的音频信号,适合与家庭影院等设备配合使用。

五、Thunderbolt接口Thunderbolt接口是一种高速数据传输接口,它兼容多种信号传输方式,包括音频传输。

Thunderbolt接口可以支持多通道音频传输,适用于需要高音质输出的专业音频设备。

视频音频接口汇总

视频音频接口汇总

标准视频输入接口(RCA)RCA模拟音频接口:RCA接头就是常说的莲花头,利用RCA线缆传输模拟信号是目前最普遍的音频连接方式。

RCA输入输出是最常见的音视频输入和输出接口,通常都是成对的音频转RCA线3.5mm音频接口转2RCA,用于和电脑等设备的音频连接。

RCA音频端子一般成对地用不同颜色3.5mm3.5mm立体声接口母口3.5mm接口提供了立体声的输入输出功能,因此一般来说支持5.1的声卡(6声道)或音箱来说,就需要3个3.5mm立体声接口来接驳模拟音箱(3×2声道=6声道);7.1声卡或音箱就需要4个3.5mm立体声接口(4×2声道=8声道),以此类推。

为了适应不同的设备需求,同类的接口目前能看到的有三个尺寸规格,分别是2.5mm、3.5mm和6.22mm接头。

2.5mm接头在手机类便携轻薄型产品上比较常见,因为接口可以做的很小;3.5mm接口在PC类产品以及家用设备上比较常见,也是我们最常见到的接口类型;6.22mm 接头是为了提高接触面以及耐用度设计的模拟接头,常见于监听等专业音频设备上。

TRS接口:模拟接头目前最高阶的应用便是平衡电路传输了,这个问题我们会在XLR接口中详细叙述它的实现方式。

平衡模拟音频和非平衡的接口一样,1/4 TRS平衡接口能提供平衡输入/输出。

TRS的含义是Tip(signal)、Ring(signal)、Sleeve(ground)。

分别代表了该接口的3个接触点(其实与6.22mm接口一样)。

1/4 TRS平衡接口除了具有和6.22mm接口一样的优点——耐磨损外,还具有平衡口拥有的高信噪比,抗干扰能力强等特点。

对于一个真正的1/4 TRS平衡接口来说,其成本将是非平衡的2倍多。

因此采用1/4 TRS平衡接口的设备一般是高档设备XLR接口:XLR接口XLR俗称卡侬头,有三针插头和锁定装置组成。

由于采用了锁定装置,XLR连接相当牢靠。

XLR接口通常在麦克风、电吉他等设备上能看到,但它不一定是平衡接口,因为平衡接口的传输实现方式是比较复杂的,对电路的要求也比较高。

了解电脑音频接口选择适合你的耳机和扬声器

了解电脑音频接口选择适合你的耳机和扬声器

了解电脑音频接口选择适合你的耳机和扬声器电脑音频接口是电脑与外部耳机和扬声器之间所需的连接接口,用于传输音频信号。

不同类型的耳机和扬声器可能需要不同的音频接口。

了解电脑音频接口的类型和特点,可以帮助我们选择适合自己的耳机和扬声器,并获得更好的音频体验。

一、常见的电脑音频接口类型1. 3.5mm耳机接口:这是目前最常见的接口类型,也是大多数耳机和扬声器所使用的接口。

它有一个3.5mm的圆形插头,可以连接到电脑的音频输出或输入接口上。

这种接口通用性较好,适用于大多数个人电脑和移动设备。

2. USB接口:USB接口可以直接连接到电脑的USB插口上,通过数字信号传输音频数据。

USB接口多用于高端耳机和扬声器,可以提供更好的音频质量和功能。

USB接口还可以为耳机和扬声器提供独立的电源供应,避免了电脑本身的杂音干扰。

3. HDMI接口:HDMI接口通常用于连接电脑与高清电视或音响系统。

它可以同时传输高清视频和音频信号,提供更高质量的音频输出效果。

如果你需要将电脑音频输出到电视或音响设备上,可以选择支持HDMI接口的耳机或扬声器。

4. 光纤接口:光纤接口使用光纤传输音频信号,可以实现无损音频传输。

这种接口主要用于高保真音响系统,提供更高质量的音频输出。

如果你追求音质的极致体验,可以选择支持光纤接口的耳机或扬声器。

二、选择合适的电脑音频接口1. 根据设备支持:首先要根据你的电脑和外部设备的接口类型来选择合适的电脑音频接口。

如果你的电脑已经有了多种接口,可以根据需求选择不同的接口来连接耳机和扬声器。

2. 根据音频要求:如果你追求更好的音频质量和效果,可以选择支持USB接口或光纤接口的耳机和扬声器。

这些接口可以提供更高的音频传输质量和更多的音频处理功能。

3. 根据使用场景:如果你需要在电视上观看电影或玩游戏,可以选择支持HDMI接口的耳机或扬声器,以获得更好的音频效果。

如果你需要在移动设备上使用耳机,可以选择支持3.5mm耳机接口的耳机。

音响设备的各种接头

音响设备的各种接头

均衡器按照电路的不同,主要分为图示均衡器(频率均衡)和参量均衡器二类,且图示均衡器结构简单,直观明了,在专业音响中应用非常广泛。
图示均衡器,亦称图表均衡器,通过面板上推拉键的分布,可直观地反映出所调出的均衡补偿曲线,各个频率的提升和衰减情况一目了然。图示均衡器采用恒定Q值技术,每个频点设有一个推拉电位器,无论提升或衰减某频率,滤波器的频段带宽始终不变。
B、莲花插头(RCA)
莲花插头(RCA)
C、小三芯插头或3.5mm三芯插头
小三芯插头或3.5mm三芯插头
小三芯插头外观与大三芯插头类似只是体积要比大三芯小。小三芯插头为三芯,前面说过三芯为平衡信号插头,但在通常的音响工程中小三芯插头多用于电脑及便携式音源(便携CD / MP3等)的音频信号输出用,因此将小三芯插头归入非平衡信号插头之列。
C. 音频信号缆
音频信号缆其实就是若干根音频连接线组合在一根缆线中。因内部音频连接线的数量不同所以有4、8、12、24等路数之分。音频信号缆的重量较大,通常缆的内部有一根钢丝来增加抗拉强度。音频信号缆多用于现场演出中周边设备与功放的信号传输连接,音响工程中控制室至舞台的信号连接。
D. 音箱线
音箱线从外观来说有护套音箱线、金银线之分,护套线根据外层护套和使用场合的不同又有橡套音箱线和塑套音箱线等;金银音箱线通常为透明或半透明护套包裹金色和音色的铜质线芯因此俗称“金银线”,也有两根芯为同色的但在一根芯的外层护套上通常印有文字以便对两根芯进行区分。总之,音箱线最基本为两根各自带有护套的铜质线材。音箱线根据使用要求的不同还有多芯的音箱线如四芯音箱线。音箱线还有截面积的不同,也就是铜芯粗细不同,如1平方、2平方、4平方等。截面积越大的音箱线传输信号时功率损失越小。

音频接口与接线

音频接口与接线

第五节 BNC(Q9)接口及其它音频接口
一、BNC接口(同轴细缆接头)
BNC是一种同轴电缆卡环形接口的连接器,同轴电缆是一种屏蔽型电缆,其电缆阻抗为75欧姆。信号传输时相互间干扰少,信号稳定可达到最佳信号响应效果,且有传送距离较长的优点。
BNC接口目前被大量用于通信系统中,在高档的监视器、音响设备中也经常用来传送音频、视频信号。此外,由于BNC接口的特殊设计,连接非常牢固,不必担心因接口松动而产生接触不良现象。BNC接头又称Q9接头。
第六节 光纤接口
四、分光器(ODN)
分光器是一种无源器件,又称光分路器,它们不需要外部能量,只要有输入光即可。分光器由入射和出射狭缝、反射镜和色散元件组成,其作用是将所需要的共振吸收线分离出来。分光器的关键部件是色散元件,现在商品仪器都是使用光栅,分光比一般从1:2—1:128。
ODN—分光器,EPON—以太网无源光纤网络,OLT—光线路终端,ONU—光网络单元,PON—无源光纤网络
母头(阴头):带“孔”的为“母头”。
音频信号根据阻抗的不同大致可分为平衡信号和非平衡信号,因此,对应信号的连接插头也有平衡和非平衡之分。平衡插头为三芯结构,非平衡插头为二芯结构。
音频接口、接线释义篇
第一节 圆柱形音频接头
一、模拟音频接口之TRS接口
TRS 接头是一种常见的音频接头。TRS 的含义是 Tip(signal头)、Ring(signal环)、Sleeve(ground套筒),即第一字母缩写,分别代表了该接头的3个接触点。 TRS 插头为圆柱体形状,触点之间,用绝缘的材料隔开。为了适应不同的设备需求,TRS 有三种尺寸(符号&表示“英寸”):1/4& (6.3mm),1/8& (3.5mm),3/32&(2.5mm)。

了解电脑音频输出接口的不同类型

了解电脑音频输出接口的不同类型

了解电脑音频输出接口的不同类型电脑音频输出接口是连接电脑与外部音频设备的重要组成部分,不同类型的接口具有不同的特点和用途。

了解电脑音频输出接口的不同类型,有助于我们选择适合自己需求的音频设备,并获得更好的音频体验。

一、3.5mm 耳机接口3.5mm 耳机接口是最常见的电脑音频输出接口之一,通常用于连接耳机、扬声器和外部音箱。

这种接口具有普及性、通用性强的特点,适用于大部分音频设备。

很多笔记本电脑、个人电脑和移动设备都会配备这种接口,使用时只需插上耳机或音箱的插头即可。

二、RCA 接口RCA 接口是另一种常见的电脑音频输出接口,用于连接外部音箱或功放设备。

一般来说,RCA 接口会输出更高质量的音频信号,因为它们提供了更好的隔离性和音频传输效果。

这种接口通常是为音频发烧友、专业制作和录音工作者设计的,可以提供更高保真度的音频输出。

三、光纤接口光纤接口是一种数字音频输出接口,使用光学纤维传输音频信号。

与传统的模拟音频信号不同,光纤接口可以提供更高的信噪比和更低的失真,能够实现更清晰、更精确的音频输出效果。

光纤接口通常用于连接音频处理设备、功放器、音频解码器等专业音频设备。

四、HDMI 接口HDMI 接口是一种同时支持音频和视频传输的接口,通常用于连接电视、显示器或投影仪。

这种接口通过单根线缆就可以实现高质量的音频和视频传输,方便实用。

HDMI 接口一般可以提供多声道的数字音频输出,适用于家庭影院系统或需要同时享受音频和视频的场景。

五、USB 接口USB 接口逐渐成为一种主流电脑音频输出接口。

通过 USB 接口,可以连接各种音频设备,如音箱、耳机、录音设备等。

USB 接口的优势在于数字信号传输,避免了模拟信号传输过程中的干扰和失真。

同时,USB 接口还支持高分辨率音频和多声道输出,可以呈现更丰富、更真实的音频效果。

综上所述,了解电脑音频输出接口的不同类型对于选择适合自己需求的音频设备至关重要。

根据接口的特点和用途,我们可以选择与电脑兼容的音箱、耳机或其他音频设备,以获得更好的音频体验。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

音频接口种类(带图)
一、USB接口:
话筒线另一端可以直接与电脑配置的USB接口相联接!可以热插拔、携带方便、标准统一、可以连接多个设备。

二、卡农接口:
(导通线共有三根针,按金属针来确认“公”、“母”,带金属针的一端称为“公”卡农头,否则称为“母”卡农头!“公”、“母”配对吻合!)一般来说,话筒联接端,话筒自身那一个接口如果为卡农的,那么话筒尾部接口必定为“公”卡农!与话筒相接的线端的接头则应为“母”卡农接头!
三、莲花接头(3.5MM):平常民用级耳机接电脑的
接口。

四、 6.5MM接口(分为两种:大二芯、大三芯,判断
的标准是中间的音隔线!):
在上面的基础之上。

我们根据线的两端需要的接头,可以任意组合,按照需求组合出来音频线!特别是话筒线,根据原理,我们就来组合一些最常见到的音频话筒等相关的音频线。

最最菜鸟级的,请别笑话我无知,我相信有大部分初学者可以通过这个学会的,正因为没有人愿意做这种低级的工作,那么只能我来做。

三芯卡侬母对3.5mm
7芯卡侬公对7芯卡侬母
3芯卡侬公对3芯卡侬母-卡侬公对卡侬母(一公一母)
3芯卡侬公对3芯卡侬母-卡侬公对卡侬母(一公一母)
3芯卡侬母对6.35插头公三芯卡侬母对6.5MM
3芯卡侬母对6.35插头公三芯卡侬母对6.5MM
3芯卡侬母对USB插头
USB对 6.5MM。

相关文档
最新文档
