快速设计热水采暖系统固定支架和补偿器 (1)
补偿器和管道支座(架)安装
2.方形补偿器
方形补偿器通常是由四个90°无缝钢管揻弯或机制弯头构成的U形补偿器，依靠弯管的变形来补偿管段的热伸长。方形补偿器制造安装方便，不需要经常维修，补偿能力大，作用在固定点上的推力（即补偿器的弹性力）较小，可用于各种压力和温度条件；其缺点是补偿器外形尺寸大，占地面积多。
本次课标题 学习模块四：供热管线的敷设
学习单元：补偿器和管道支座（架）安装（一）
授课
班级
上课
时间
周 月 日第 节
学时
上课
地点
周 月 日 第 节
教
学
目
的
通过课程教学，挖掘学生潜在创造力，激发学生的工程设计能力。以工作任务形式组织学生进行项目训练，培养学生团队意识，组织协调能力、创新思维能力，沟通交流能力，自我学习能力、分析问题和解决问题的能力。培养学生进行补偿器选择的能力培养学生的职业素质专业意识。
授课教案
5.球形补偿器
球形补偿器是靠一组两个或三个球形接头的灵活转动及其所构成的相应角度变化来补偿管道的热膨胀。球形补偿器具有很好的耐压和耐温性能，能适应230℃的高温和0.4MPa的压力，使用寿命长，运行可靠，占地面积小，基本上无需维修，补偿能力大。工作时变形应力小，减少了对支座的要求。
本次课标题 学习模块四：供热管线的敷设
3.套筒补偿器
套筒补偿器是由填料密封的套管和外壳管组成，两者同心套装并可轴向补偿，有单向和双向两种形式。
4.波纹管补偿器
波纹管补偿器是用多层或单层薄壁金属管制成的具有轴向波纹的管状补偿设备。工作时，它利用波纹变形进行管道热补偿，供热管道上使用的波纹管多用不锈钢制造。这种补偿器体积小，质量轻，占地面积和占用空间小，易于布置，安装方便。波纹管补偿器具有良好的密封性能，不需要进行维修，承压能力和工作温度较高，但其补偿能力小，价格也较高。
管道热补偿量计算
采暖补偿器计算该帖被浏览了4176次| 回复了27次1引言固定支架是暖通空调中经常用到的一种支架，它在系统中起固定和支撑管道的作用，一般由设计人员根据需要设定具体位置，各种规范中规定较少，补偿器用于吸收管道因温度增高引起膨胀造成的长度增大。
有“г”型、“Z”型的自然补偿器和方形、套筒、波纹管补偿器等多种形式，设计人设计时依据伸缩量、管径等条件选用。
可是现在许多设计人员对此不重视，或漏画，或胡乱对付，位置和数量都没有经过仔细推敲，不甚合理，本文根据笔者经验，总结了一套在室内95/70℃热水采暖系统设计中快速设置固定支架和补偿器的方法，结合示例详述如下，望能起到抛砖引玉的作用。
由于成文比较仓促，文中定有许多不足之处，望各位指正。
2设计计算系统中固定支架的设置应在管径计算完毕之后，此时系统管道的布置已经完成，系统每一段的管径已经计算确定，固定支架可以开始布置。
2.1 计算管道热伸长量(1)△X——管道的热伸长量,mm;t1——热媒温度,℃,t2——管道安装时的温度, ℃,一般按-5℃计算.L——计算管道长度m;0.012——钢铁的线膨胀系数,mm/m·℃按t1=95℃简化得(2 )2.2确定可以不装补偿器和应用“г”型、“Z”型管段自然补偿的管段对于本文所述系统由固定点起，允许不装补偿器的直管段最大长度民用建筑为33m，工业建筑为42m。
（管道伸长量分别为40mm和50mm）。
实际设计时一般每段臂长不大于20～30m,不小于2m。
在自然补偿两臂顶端设置固定支架。
“г”型补偿器一般用于DN150以下管道；最大允许距离与管径关系见表1。
“Z”型补偿器可以看做两个“г”型补偿器。
表1 г”型补偿器最大允许距离补偿器形式敷设方式管径DN（mm）25 32 40 50 70 80 100 125 150г型长边最大间距L2（m）15 18 20 24 24 30 30 30 30短边最小间距L1（m）2 2.5 3 3.5 4 5 5.5 6 62.3确定不能进行自然补偿部分管道的热伸长量,并根据计算结果设置补偿器能进行自然补偿部分管道确定了，其余部分就是应该设置补偿器的部分。
浅谈热力管道支架及补偿器的安装
浅谈热力管道支架及补偿器的安装郑直【摘要】热力管道输送的是热力介质,随介质温度的变化,管道有明显的热胀冷缩,如果限制了管道自由胀缩,管道产生轴向推力或拉力将破坏固定支架或支撑结构,也可能对其他管道造成危害,因此,支架和补偿器的设置成为热力管道的生命线,在热力管道的安装、运行和维护中要重点检查其工作状态,确保热力管道的安全运行.【期刊名称】《甘肃科技》【年(卷),期】2016(032)018【总页数】3页(P105-107)【关键词】热力管道;支架;补偿器【作者】郑直【作者单位】兰州有色冶金设计研究院有限公司,甘肃兰州 730000【正文语种】中文【中图分类】TU81热力管道除具有一般内压管道的特性外，管道输送热介质时,还具有明显的轴向应力和轴向位移，需正确使用各种固定支架及采取补偿措施来吸收应力和抵消位移。
若没有合理的补偿，管道伸缩会受阻，在管道内部引起很大的内力，会破坏焊缝、引起或加速焊缝应力腐蚀，损坏管件、支架、阀门及仪表等部件，因此热力管道的重中之重是热力补偿器和支架的设置和安装。
常见的补偿有自然补偿和补偿器补偿。
自然补偿的补偿量小且管道产生横向位移大，因此采用补偿器进行补偿是行之有效的途径。
2.1 主固定支架的受力分析通常情况下，主固定支架设置在热力管道的端点处、各项分支点处、各型号阀门的加设点处，需要承受来自各方的力，如内压推力、各类摩擦力、波纹管膨胀节在不断位移过程中产生的力等，这就要求设计人员对其受力情况进行严格管控，全面、客观、详尽的考虑到一切可能影响其受力值的因素，并通过反复分析与比对，掌握其实际受力值及受力类型。
2.2 次固定支架的受力分析次固定支架也是固定支架的重要组成部分，对热力管道的正常运转具有积极作用。
技术人员在具体安装的过程中，可选择铰链型或复式万能型波纹管膨胀节，以达到承载内压推力的作用，此后加设次固定支架，能有效分担剩余的荷载力，为热力管道安全稳定运行打下坚实的基础。
热力管线补偿器的计算
热力管线补偿器的计算 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】2010-12-0616:401 、固定支架是暖通空调中经常用到的一种支架，它在系统中起固定和支撑管道的作用，一般由设计人员根据需要设定具体位置，各种规范中规定较少，补偿器用于吸收管道因温度增高引起膨胀造成的长度增大。
有“г”型、“Z”型的自然补偿器和方形、套筒、波纹管补偿器等多种形式，设计人设计时依据伸缩量、管径等条件选用。
可是现在许多设计人员对此不重视，或漏画，或胡乱对付，位置和数量都没有经过仔细推敲，不甚合理，根据笔者经验，总结了一套在室内95/70℃热水采暖系统设计中快速设置固定支架和补偿器的方法，结合示例详述如下，望能起到抛砖引玉的作用。
2 、设计计算系统中固定支架的设置应在管径计算完毕之后，此时系统管道的布置已经完成，系统每一段的管径已经计算确定，固定支架可以开始布置。
、计算管道热伸长量△X=(t1-t2)L (1)其中：△ X——管道的热伸长量,mm;t1——热媒温度,℃,t2——管道安装时的温度, ℃,一般按-5℃计算.L——计算管道长度m;——钢铁的线膨胀系数,mm/m·℃按t1=95℃简化得：△X= ……(2 )、确定可以不装补偿器和应用“г”型、“Z”型管段自然补偿的管段对于本文所述系统由固定点起，允许不装补偿器的直管段最大长度民用建筑为33m，工业建筑为42m。
(管道伸长量分别为40mm和50mm)。
实际设计时一般每段臂长不大于20～30m,不小于2m。
在自然补偿两臂顶端设置固定支架。
“г”型补偿器一般用于DN150以下管道;最大允许距离与管径关系见表1。
“Z”型补偿器可以看做两个“г”型补偿器。
表1 г”型补偿器最大允许距离、确定不能进行自然补偿部分管道的热伸长量,并根据计算结果设置补偿器能进行自然补偿部分管道确定了，其余部分就是应该设置补偿器的部分。

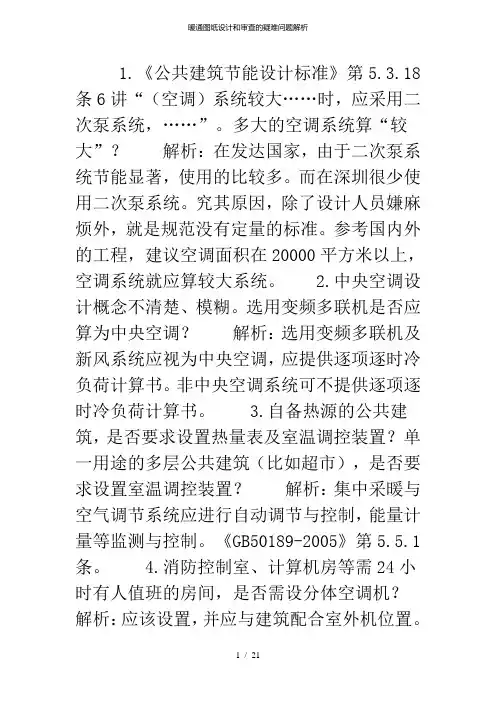

暖通图纸设计和审查的疑难问题解析
1.《公共建筑节能设计标准》第5.3.18条6讲“（空调）系统较大……时，应采用二次泵系统，……”。
多大的空调系统算“较大”？解析：在发达国家，由于二次泵系统节能显著，使用的比较多。
而在深圳很少使用二次泵系统。
究其原因，除了设计人员嫌麻烦外，就是规范没有定量的标准。
参考国内外的工程，建议空调面积在20000平方米以上，空调系统就应算较大系统。
2.中央空调设计概念不清楚、模糊。
选用变频多联机是否应算为中央空调？解析：选用变频多联机及新风系统应视为中央空调，应提供逐项逐时冷负荷计算书。
非中央空调系统可不提供逐项逐时冷负荷计算书。
3.自备热源的公共建筑，是否要求设置热量表及室温调控装置？单一用途的多层公共建筑（比如超市），是否要求设置室温调控装置？解析：集中采暖与空气调节系统应进行自动调节与控制，能量计量等监测与控制。
《GB50189-2005》第5.5.1条。
4.消防控制室、计算机房等需24小时有人值班的房间，是否需设分体空调机？解析：应该设置，并应与建筑配合室外机位置。
5.室内的通风空调机房，制冷机房有消声、隔声措施，室外的机房是否也需要消声，隔声措施？解析：应该根据GB50019-2003第9.1.7条执行，并应达到《城市区域环境噪声标准》（GB3096-93）中要求。
6.空调冷热水系统的压差旁通管管径如何选取？解析：空调冷热水系统的压差旁通管管径宜按一台冷水机组的水流量经计算确定，一般不应小于最小一台冷水主机的出水管管径。
7.空调冷却水系统的设计应注意哪些问题？解析：空调冷却水系统的设计在《采暖通风与空气调节设计规范》GB50019-2003第7·7节中已有比较详细的论述，需要注意的是：1.冷水主机、冷却水泵、和冷却塔的台数和流量应一一对应；2.冷却水泵的扬程应能满足冷却塔的进水压力要求；3.并联运行的冷却塔应设集水箱或公共连通水槽或在水塔之间设置平衡管；4.在冷却塔进、出水管上的电动阀应与所对应的冷水主机和冷却水泵连锁。
快速设计热水采暖系统固定支架和补偿器_secret

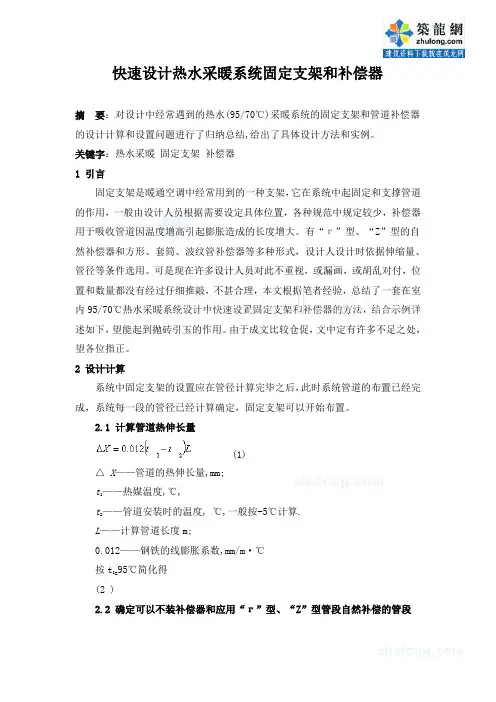

快速设计热水采暖系统固定支架和补偿器摘 要：对设计中经常遇到的热水(95/70℃)采暖系统的固定支架和管道补偿器的设计计算和设置问题进行了归纳总结,给出了具体设计方法和实例。
关键字：热水采暖 固定支架 补偿器1 引言固定支架是暖通空调中经常用到的一种支架，它在系统中起固定和支撑管道的作用，一般由设计人员根据需要设定具体位置，各种规范中规定较少，补偿器用于吸收管道因温度增高引起膨胀造成的长度增大。
有“г”型、“Z”型的自然补偿器和方形、套筒、波纹管补偿器等多种形式，设计人设计时依据伸缩量、管径等条件选用。
可是现在许多设计人员对此不重视，或漏画，或胡乱对付，位置和数量都没有经过仔细推敲，不甚合理，本文根据笔者经验，总结了一套在室内95/70℃热水采暖系统设计中快速设置固定支架和补偿器的方法，结合示例详述如下，望能起到抛砖引玉的作用。
由于成文比较仓促，文中定有许多不足之处，望各位指正。
2 设计计算系统中固定支架的设置应在管径计算完毕之后，此时系统管道的布置已经完成，系统每一段的管径已经计算确定，固定支架可以开始布置。
2.1 计算管道热伸长量(1)△ X ——管道的热伸长量,mm;t 1——热媒温度,℃,t 2——管道安装时的温度, ℃,一般按-5℃计算.L ——计算管道长度m;0.012——钢铁的线膨胀系数,mm/m·℃按t 1=95℃简化得(2 )2.2 确定可以不装补偿器和应用“г”型、“Z”型管段自然补偿的管段对于本文所述系统由固定点起，允许不装补偿器的直管段最大长度民用建筑为33m，工业建筑为42m。
（管道伸长量分别为40mm和50mm）。
实际设计时一般每段臂长不大于20～30m,不小于2m。
在自然补偿两臂顶端设置固定支架。
“г”型补偿器一般用于DN150以下管道；最大允许距离与管径关系见表1。
“Z” 型补偿器可以看做两个“г”型补偿器。
表1 г”型补偿器最大允许距离2.3 确定不能进行自然补偿部分管道的热伸长量,并根据计算结果设置补偿器能进行自然补偿部分管道确定了，其余部分就是应该设置补偿器的部分。
波纹补偿器与支架在热水供热系统中的合理布置
［ 关键词］供 热管道 ；热伸 长量； 固定支架；波纹补偿 器；设计
热 水 供 热 系 统 中 ， 因 管道 的 热胀 冷 缩 会 产 生 热 位 移 现 象 。在 管 网 设 计 中 ，为 保 证 管 道 在 热 状 态 下 稳 定 和 安 全 运 行 ，减 少 管 道 热 胀 冷 缩 时 产 生 的 应 力 ，管 道 上 每 隔 一 定 距 离 应 设 置 固 定 支 架 及 热 力 补偿 装 置 。现行 规 范 中 并 未 对 设 计 时 依 据 的 伸 缩 量 、 管 径 等 条件 进 行 明 确 规 定 ， 设 计 人 员 在
图 １ 直管段热位移示意图
计 手册 计 算 。 各 支 架 之 间 的 距 离 可 按 以下 原 则 确 定。
作者 简介 ：刘佳明 （９４ １８一），男， 甘肃平凉人， ０６ ２ ０年毕业
于 青岛理 工大学建 筑环境 与设备 工程专业 ，学士 ，工程 师。现从
事 油 田供 热 工程 设 计 工 作 。
乙乙
Ｚ
Ｚ
Ｚ 乙
Ｉ 管线热膨胀后 ｌ Ｉ ————— 一
一
Ｉ ｝～～～一～－一一 《 ｌ ． － － ＋—＝ － １＝
Ｉ ２ｚ ２ｚ 盘ｚ ｚ 互 Ｉ
Ｉ
２ 工程案例
２１概 述 ． 长 庆油 田某站场 ９／０ ５ ℃热水 供热系 统 ，运行 压 ７ 力０４Ｏ５ ＭＰ ，管线采 用架空敷 设 。投运 半年后 发 ．－ ． ５ ａ 现 有 多处直 管段扭 曲变 形 ，且保温 层 破裂 ，部分 支 架 倾斜 ，无 法承 受管 线压力 。局 部管 线甚 至 出现 漏 水 现象 ，供 热效 果较 差 ，一些 并排布 置 的管线 已紧 靠 在一起 ，导致 管线 强度 降低 ，易造 成安 全 隐患 。 经 过 专 家 现 场 考 察 ，发 现 所 装 波 纹 补 偿 器 未 动 作 （ 热膨 胀 ） ，显 然未 起到补 偿 作用 。当管 线受 热膨 胀 时 ，热 力 补偿 器 应如 图３ 示动 作 ，Ｌ１ 波纹 补 所 为 偿 器未 动作 前长度 ，Ｌ 为波 纹补偿 器动 作后长 度 ， ２ 伸 缩 量 为 △Ｌ 。若 管线 热 胀冷 缩 受 阻 ，则热 力 补偿 器 不动作 ，也就起 不到补 偿作用 。
采暖固定支架及补偿器的选择、设计与计算
采暖固定支架及补偿器的选择、设计与计算1、固定支架及热补偿的重要性在暖通空调设计中，固定支架是一个不可避免的技术节点。
特别是在北方冬季的热水采暖管道、冬季空调冷冻水供回水管道以及生活热水管道中，管道在“热胀冷缩”的情况下必然产生巨大的自然推力。
如果不按照预先的设计方案来泄掉这部分巨大的自然推力，其产生的后果将是毁灭性的。
例如，前段时间某商业广场项目地库车位上方的热水管道瞬间脱离，管道支吊架等根本支撑不住瞬间的巨大推力。
许多非专业人员基本都会认为是施工技术差，或者认为施工方偷工减料，其实首先应该检查的是热水系统管道是否做了冷热补偿和合理的固定支架。
2、补偿器的分类在大面积的地库平面图中，如何做热水管道冷热补偿和合理的固定支架是有规律和技巧的。
但这些规律和技巧对于刚刚入职设计院的暖通设计师来说根本不掌握，或者说根本引起不了设计人员的注意。
在“三边工程”盛行的今天，出事的概率是非常高的。
首先，热水管道的托架和吊架跟固定支架并非一个意思。
只有把管道固定不动的吊架才叫“固定支架”，而普通支吊架是允许管道在其内顺着管道敷设方向自由移动的。
因为热膨胀产生多余的管道长度必须在此处让其释放、延申，吸收此多余长度的管件就是“补偿器”。
所以采暖系统中必须设置固定支架限定其只向一个预想的方向延申，而设置固定支架就必须配合使用补偿器用于吸收管道因温度增高引起膨胀造成的长度增大。
在本文中，我们首推“自然补偿器”。
管道的自然补偿是利用管道本身自然弯曲来补偿管道的热伸长。
自然补偿常用的有L形补偿器、Z字形补偿器及“几”字型补偿器。
与自然补偿相对应的是人工补偿器，常用的人工补偿器有波纹补偿器、套筒补偿器、球形补偿器、方形补偿器及填料式补偿器等。
自然补偿器相对于人工补偿器来说优点颇多，比如减少初投资、节省施工工期、系统安全不漏水以及补偿能力不会随着时间的推移而打折扣等。
当供回水系统为大口径管道时，人工煨弯也存在一定难度。
3、自然补偿器的设计步骤自然补偿器的设计步骤主要包括以下几个方面：1）确定管道的自由长度，即管道在不受限制的情况下，由于热胀冷缩而产生的长度变化。
快速设置固定支架和补偿器的方法
1 引言固定支架是暖通空调中经常用到的一种支架，它在系统中起固定和支撑管道的作用，一般由设计人员根据需要设定具体位置，各种规范中规定较少，补偿器用于吸收管道因温度增高引起膨胀造成的长度增大。
有“г”型、“Z”型的自然补偿器和方形、套筒、波纹管补偿器等多种形式，设计人设计时依据伸缩量、管径等条件选用。
可是现在许多设计人员对此不重视，或漏画，或胡乱对付，位置和数量都没有经过仔细推敲，不甚合理，本文根据笔者经验，总结了一套在室内95/70℃热水采暖系统设计中快速设置固定支架和补偿器的方法，结合示例详述如下，望能起到抛砖引玉的作用。
由于成文比较仓促，文中定有许多不足之处，望各位指正。
2 设计计算系统中固定支架的设置应在管径计算完毕之后，此时系统管道的布置已经完成，系统每一段的管径已经计算确定，固定支架可以开始布置。
2.1 计算管道热伸长量(1)△ X——管道的热伸长量,mm;t1——热媒温度,℃,t2——管道安装时的温度, ℃,一般按-5℃计算.L——计算管道长度m;0.012——钢铁的线膨胀系数,mm/m·℃按t1=95℃简化得(2 )2.2 确定可以不装补偿器和应用“г”型、“Z”型管段自然补偿的管段对于本文所述系统由固定点起，允许不装补偿器的直管段最大长度民用建筑为33m，工业建筑为42m。
（管道伸长量分别为40mm和50mm）。
实际设计时一般每段臂长不大于20～30m,不小于2m。
在自然补偿两臂顶端设置固定支架。
“г”型补偿器一般用于DN150以下管道；最大允许距离与管径关系见表1。
“Z” 型补偿器可以看做两个“г”型补偿器。
表1 г”型补偿器最大允许距离补偿器形式敷设方式管径DN（mm）25 32 40 50 70 80 100 125 150г型长边最大间距L2（m）15 18 20 24 24 30 30 30 30短边最小间距L1（m）2 2.5 3 3.5 4 5 5.5 6 62.3 确定不能进行自然补偿部分管道的热伸长量,并根据计算结果设置补偿器能进行自然补偿部分管道确定了，其余部分就是应该设置补偿器的部分。
热力管道支架及补偿器的安装
悬吊支座. 常用于架空敷设的管道或悬臂托架上.
1、滑动支座
2、滚动支座
管道支座 架在底座 的圆轴上
滚动可以减少承重底座的轴向推力
3. 悬吊支座
1.正确找正管道中心线 及标高.
2.支座间距和个数：均 匀分配管子的重量， 避免集中在某几个支 座上，以免焊缝受力 不均而开裂。
3.管道的焊缝不应在应 力最集中的支座上。
2. 安装补偿器应做好预拉伸
冷拉口
冷拉接口位置:
补偿器 焊口
通常在施工
图中给出
冷拉口位置
2～3 m
应在距补偿器弯曲起点2～3 m处的直管上
冷拉口 补偿器 焊口 冷拉口不得过于靠近补偿器
对开卡箍
木垫环--木块厚度等于预拉伸量 双头螺栓
冷拉口
管子
挡环
双头螺栓冷拉器
补偿器的冷拉方法有两种: 1.带螺栓的冷拉器 2.带螺丝杆的撑拉工具或千斤顶
补偿器
卡箍
拉杆
拉杆
短管
调节螺母
方形伸缩器的顶开装置
螺杆
(二) 套管补偿器
套管补偿器又称填料式补偿器
套管补偿器的补偿能力大，结构 尺寸小，占地少，安装方便，但 轴向推力大，易发生介质渗漏， 需经常维修，更换填料。
铸铁：与管道法兰连接，只用于公称压力小于1.3 MPa， 公称直径小于300 mm的管道。
靠近补偿器管芯处的活动支座上应安装导向支座
2、套管补偿器的补偿量
△X
La
Lmax
收缩间隙
补偿器最大补偿值△Xmax ：补偿器芯管在套管内的最大行程。
补偿器最大长度Lmax： 对应于△Xmax的补偿器外形长度。
补偿器收缩余量△X：安装温度高于计算安装温度时，补偿器的收缩间隙
管道固定支架与热补偿
管道固定支架与热补偿管道固定支架与热补偿（室内管网）1、热补偿量：低温热水0.8~1.2mm/m2、补偿器形式：自然补偿（L型、Z型）、方型补偿器、套筒式补偿器、金属波纹膨胀节3、固定支架布置原则：水平干管、总立管均应布置固定支架。
固定支架位置，应保证分支管接点处的最大位移量不大于40mm；连接散热器的立管，应保证管道分支接点由管道伸缩引起的最大位移量不大于20mm；无分支接点的管段，间距应保证伸缩量不大于补偿器或自然补偿所能吸收的最大补偿量。
管道应避免穿越防火墙，无法避免时，应预留钢套管，应在穿墙处设置固定支架。
确定固定支架位置时，应考虑固定支架在建筑物上生根的可能性。
4、补偿器设置原则：优先采用自然补偿；选择方形或Z型补偿，并应设置于两个固定点间距的1/3~1/2范围内；采用套筒或波纹补偿器应设置导向支架；当管径≥DN50时，应进行固定支架的推力计算。
两固定支架之间，只能设置且必须设置一组补偿器（含自然补偿）。
现行标准图没有固定吊架，固定支架只能生根在柱子上、楼、地面上。
省标图集：L07N903-11~13：单管固定支座，砖墙、砖柱安装，≯DN150；L07N903-14：双立管固定卡，≯DN50；L07N903-2123：双管固定支架，墙柱安装，≯DN150。
国标图集05R417《室内管道支吊架》：墙、柱上安装，单管、双管，≯DN300，不在这个范围内，应计算后提给结构专业。
尽量选用无推力型补偿器。
5、自然补偿设置复杂管系简化为：L型、Z型。
管道臂长不超过20~25m；管道转角不大于150°。
L型最小短臂长度估算：管径DN外径长臂长度5m50 57 1.1 2.1 70 73 1.2 2.4 80 89 1.3 2.7 100 108 1.5 3.0 150 159 1.8 3.6 200 219 2.1 4.2 250 273 2.3 4.7 300 325 2.6 5.1 400 426 2.9 5.9 450 478 3.16.2 500 529 3.3 6.5 6、方形补偿器补偿量大（最大可到250mm）、轴向推力小、占地面积大、不易布置；安装位置：两个固定支架中心；两侧设导向支架。
采暖系统管道固定支架的设置原则的详细说明
采暖系统管道固定支架的设置原则的详细说明1. 引言采暖系统管道固定支架是安装在建筑物内部的管道上，用于固定和支撑管道系统。
它的设计和设置原则在采暖系统的安装和运行中起着至关重要的作用。
本文将详细探讨采暖系统管道固定支架的设置原则，帮助读者更好地理解和应用。
2. 确定管道类型和材质在设置采暖系统管道固定支架之前，首先要确定管道的类型和材质。
常见的采暖系统管道包括金属管道（如钢管、铜管）和塑料管道（如PVC管、PPR管）。
不同类型和材质的管道要求不同的固定方式和支撑方式，因此必须根据管道的特点来选择合适的固定支架。
3. 选择合适的固定支架在选择采暖系统管道固定支架时，需要考虑以下几个方面：3.1 负载承受能力：固定支架必须能够承受管道系统的重量和负载。
根据管道的长度、直径和材质等参数，选择合适的固定支架。
建议采用负载能力略高于实际负载的支架，以确保稳定和安全。
3.2 抗震性能：由于采暖系统管道在运行过程中会受到水流的冲击和振动，固定支架必须具备较好的抗震性能。
确保支架能够有效减震和缓冲，避免管道因震动而受到损坏。
3.3 耐腐蚀性能：如果管道系统位于潮湿或易受化学腐蚀的环境中，固定支架必须具备良好的耐腐蚀性能。
选择耐腐蚀的材料或进行防腐处理，以延长固定支架的使用寿命。
3.4 安装方便性：固定支架的安装应该简便快捷，能够方便地调整和维修。
采用易于安装和拆卸的固定支架，有利于日后的维护和管理工作。
4. 固定支架的设置原则4.1 均匀分布支架：为了保证采暖管道系统的稳定和平衡，固定支架应该均匀分布在管道的各个部位。
根据管道的长度和直径，合理确定支架的间距和数量，避免管道因重力而产生下垂或扭曲。
4.2 考虑热膨胀和收缩：由于采暖系统管道在运行中会受到温度的影响而发生热膨胀和收缩，固定支架必须允许一定的移动和变形。
合理设置伸缩接头、弹性支撑等装置，以减少管道系统因热膨胀而受到的应力和变形。
4.3 避免共振现象：采暖系统管道在使用过程中可能会产生共振现象，即管道因外力激励而产生的自身振动。
暖通设计固定支架设计原则
暖通设计固定支架设计原则
暖通设计中固定支架的设计原则主要包括以下几个方面：
1. 结构稳定性，固定支架的设计应保证结构稳定，能够承受管
道或设备的重量以及外部环境的影响，如风荷载、地震等。
支架的
选材和结构设计需要考虑到这些因素，以确保支架在使用过程中不
会发生倾斜或倒塌。
2. 材料选择，固定支架的材料应具有良好的耐腐蚀性能和强度，能够适应工作环境的要求。
常见的材料包括钢材、不锈钢、铝合金等，根据具体的使用场景和要求进行选择。
3. 安装便捷性，固定支架的设计应考虑安装的便捷性，以减少
施工过程中的时间和成本。
支架的结构设计应尽量简化，且需要考
虑到安装调整的方便性，以适应现场的实际情况。
4. 维护保养，设计固定支架时需要考虑到维护保养的便利性，
确保支架在使用过程中能够方便进行检修和维护。
例如，设计支架
时需要考虑到管道或设备的拆卸和更换，以便未来的维护工作。
5. 法规标准，固定支架的设计应符合相关的法规标准要求，包括建筑结构设计规范、安全规范等，以确保支架的设计符合国家和行业标准，具有合法合规性。
总的来说，固定支架的设计原则是以安全稳定、材料选择、安装便捷、维护保养和法规标准为基础，综合考虑各种因素，以确保支架在暖通设备的安装和使用过程中能够发挥良好的支撑作用。
采暖系统管道固定支架的设置原则
采暖系统管道固定支架的设置原则引言：在采暖系统中，管道固定支架的设置至关重要。
合理的管道固定支架可以确保管道的安全稳定运行，同时减少管道的振动和噪音。
本文将介绍采暖系统管道固定支架的设置原则，以帮助读者更好地理解和应用。
一、合理布局1.1 采暖系统管道固定支架的设置应符合安全和便捷的原则。
管道固定支架应均匀分布在管道的各个关键部位，并考虑到维修和更换的方便性。
1.2 管道固定支架的间距应根据管道的直径和材质来确定，以保证管道的稳定性和安全性。
通常情况下，管道固定支架的间距不宜超过1.5米。
二、选用合适材料2.1 管道固定支架的材料应符合相关标准，具有足够的强度和耐腐蚀性。
常用的材料有钢材、不锈钢和铝合金等。
2.2 确保管道固定支架与管道的连接牢固可靠，不易松动。
可以使用螺栓、螺母等连接件来加固。
三、考虑管道的热胀冷缩3.1 采暖系统管道在工作过程中会因温度的变化而产生热胀冷缩。
因此，在设置管道固定支架时，需要考虑管道的热胀冷缩问题。
3.2 可以采用弹性支座或伸缩节等装置来吸收管道的热胀冷缩变形，保证管道的正常运行。
四、防止管道振动和噪音4.1 为了减少管道的振动和噪音，可以在管道固定支架上设置防振垫，以吸收管道的震动和减少噪音的传播。
4.2 在管道固定支架的设置过程中，应尽量避免管道与建筑物或其他设备直接接触，以减少振动和噪音的传递。
五、合理设置管道斜度5.1 为了保证采暖系统的正常运行，管道固定支架的设置应考虑到管道的斜度问题。
一般情况下，管道的斜度应符合相关标准，以保证水流的畅通和排水的顺利进行。
5.2 在设置管道固定支架时，应注意管道的坡度和坡面的平整程度，以避免水流因坡度不当而出现倒灌或堵塞等问题。
六、定期维护和检查6.1 采暖系统管道固定支架的设置完成后，应定期进行维护和检查，确保固定支架的稳定性和安全性。
6.2 定期检查管道固定支架的连接件是否松动，防止管道松动导致漏水或其他安全事故的发生。
一种供热管道固定支架的制作方法
一种供热管道固定支架的制作方法
一种供热管道固定支架的制作方法
供热管道固定支架是确保管道安全稳定运行的重要组成部分。
下面是一种常见的供热管道固定支架的制作方法：
1. 材料准备：
首先，准备所需的材料，包括钢管、钢板、螺栓、螺母等。
选择优质的钢材，确保支架的耐用性和稳定性。
2. 设计和测量：
根据实际工程需求，设计支架的结构和尺寸。
使用测量工具进行测量，确定支架的长度、宽度和高度等参数。
3. 材料加工：
按照设计和测量结果，对钢管和钢板进行切割和加工。
使用锯切、切割机等工具，将钢材按照所需的尺寸裁剪成相应的零件。
4. 焊接组装：
对加工好的钢材零件进行焊接组装。
根据设计要求，将钢管和钢板等零件通过焊接工艺进行组合，形成支架的整体结构。
5. 表面处理：
完成焊接组装后，对支架的表面进行处理。
可以采用砂光、喷漆等方式，使支架表面具备美观的外观，并增加防腐和抗氧化能力。
6. 安装调整：
将制作好的支架安装到指定位置，使用螺栓和螺母固定支架。
根据实际情况，对支架进行调整，使其与管道对齐并保持平衡稳定。
7. 检验验收：
在安装完毕后，进行支架的检验验收工作。
检查支架的结构稳定性、焊接连接是否牢固，确保支架符合设计要求和安全标准。
通过以上制作方法，可以制造出稳定、耐用的供热管道固定支架。
制作过程中要注意工艺操作的精细性和质量控制，以确保支架制作的准确性和可靠性。
这样的固定支架能够有效保护供热管道不受外界影响，确保管道运行的安全可靠。
空调采暖热水管道固定支架与热补偿的设计
固定支架与热补方面往往没有经过合理的计 算， 只是在长度 大一点的管道上设置一个补偿器，以及按照一定的长度设置 固定支 架，造成工程量浪 费以及增加了后期的维修工 作量 ，
本 文按照相 关 国家规 范配合 实例 讲解 固定支架 以及 补偿 的
计 算。
２ ． ２无补偿器管段长度计算 北京 市建筑设 计研究 院 《 建筑 设备专业 技术措 施》 的 １ ２ ． ８ － ３条 和 《 全 国民用 建筑 工程 设计技 术措 施一 暖通 空
热媒温 度 ｔ ｌ ℃ ４ ５ ５ ０ ５ ５
缩量不大于补偿器或 自然补偿所能吸收的最大补偿量 。” 按 ２ ． １和 ２ ． ２可以计 算出不同水温度下水管无补偿 的最 大设计长度 ，详见表 １ 。
６ ０ ６ ５ ７ ０ ７ ５ ８ ０ ８ ５ ９ ５
— ５
３ ９
— ５
３ ７
． ５
３ ３
最大 位移＜ １ ０ ｍｍ 时 ，水 管长度 ｍ
１ ６ ．
１ ５ ．
１ ３
１ ２ ．
１ １ ． ５
ｌ ｌ
１ ０
９ ． ５
９
８
由表 １ 可以看 出两种情况下无补偿直管段长度，故在该
表 的范围 内最好 不设置补偿 器 ，可 以减少漏水 点与工程造 价。设计中可 以在该管段 中间部位设置 固定支架 （ 所受推力
量＝ ２ ０ ． ６ ７ ｍ ｍ
３ 设计 实例
如图 Ｉ 所示，某酒店 空调热水供水管道 （ ６ ０ 。 Ｃ热水 ） ，
ｇ ３ ． ｇ ４段管道热伸长量＝ ５ ． ７ ８ ｍ ｍ ：ｇ ４ 一 ｇ ５段管道热伸长
管道的固定支架设计计算
L1
6
1
1
l
=
⎡ 6ΔLED ⎤ 2
⎢⎣107 [σ bW ](1 + 1.2n)⎥⎦
=
⎡6 × 37.92 ×1.83×105 × 219⎤ 2
⎢ ⎣
107 × 70 × (1 + 1.2 × 2.5)
⎥ ⎦
= 1.8m
（2）空间自然补偿管段的近似验算
空间立体管段，其自然补偿能力是否满足要求，可按公式 6 判别：
管道固定支架的设计计算
一、管道的热胀冷缩量及其补偿
1. 管道伸缩量 由于环境空气的温度及管内介质温度对管壁的影响，造成管道本身的伸缩，其伸缩量
ΔL 按下式计算：
ΔL = Lα 〈t2 − t1〉
（公式 1）
式中：ΔL——管道伸缩量（mm）；
L——计算管长（两固定点间的直线长度）（m）；
α——管道的线膨胀系数[mm/(m．℃)]，见附表 1(同《动力管道设计手册》中
=
9.81× 99.8 × 0.192 ×1744.54 30 2
= 364.34N
Fsy
=
9.81K yCJ L2
=
9.81× 20 × 0.192 ×1744.54 30 2
= 72.99N
固定点的合成弹性力为：
Fs = 364.342 + 72.992 = 371.56N 根据公式 10，求得管道弹性弯曲应力为：
暖通空调水系统管道热补偿的布置方案
暖通空调水系统管道热补偿的布置方案一．引言现代建筑多为高层或超高层的建筑，在其暖通系统中立管常常超过一百米，为了保证竖向的水管能安全、可靠的安装和运行，往往需要设置固定支架和膨胀补偿器。
如向正确的计算固定支架的受力和合理的选择补偿器，这对建筑物的结构的受力显得十分重要。
我以下面案例作为分析一起探讨。
二．方案概述1．项目位于天津市的暖通空调系统，空调水管道最大口径为DN400，系统设计工作压力为1600kpa。
2．系统所处的环境温度和工况温度；3．由于钢管的承压能力很强，管道内部因介质压力引起的张力通常被人忽视，当在管道上加入弹性类的补偿器后，其内部张力的的作用就非常明显，如果不加限制，这些弹性类的管道器件将会被拉长甚至受损，在补偿器的两端设置固定支架后，管道的张力将通过固定支架传递到相应的建筑结构上。
由于管径较大，管道补偿作用在受力固定支架上的推力会很大，可能会对某些末经特殊设计的结构构成威胁。
为此，提前对管道上需要设置的弹性类管道器件（补偿器，软接头）及其固定支架进行规划和布置，明确固定支架上的受力，寻求结构受力有准备的支持。
4．补偿方式和支架安装位置在进行平面管道布置时，尽量采取自然补偿的热补偿方式，尽可能避免大口径管道的架设对结构受力造成大的影响。
具体做法是：当直管的长度少于60米的，在直管的中部设置非受力的（不受管道张力的作用的）固定支架，使管道从固定点到自由端的长度小于30米，免除在长管中设置补偿器。
1．当遇到长走廊或遇到其他无法调整直管长度的情况时，采取设置不锈钢波纹管的补偿方式。
其布置时应注意支架的设置，这是补偿器正常运行的决定因素。
具体做法是：以波纹管伸缩节及其两端的固定支架形成的三个点，固定支架和导向支架的位置还需根据就近主梁的位置稍作调整，如下图所示：2．互为自由端的管道拐角处支架采用能稍作摆动的悬挂式管道支架，以吸收自由端自然补偿的变形量。
管道拐角处的悬挂式支架分别设置三组。
热水采暖系统补偿器的设置
￡ —管 道安 装时 的温 度 ， ， ： — ℃ 一般 按 一 ￣ ５Ｃ计 算； ￡一 计算 管道长度 ， ｍ；
０ ０２ ．１——钢铁的线膨胀系数， ｍ ｍ ・Ｃ ｍ ／ ｏ。
按 ｔ＝ ５ ９ ℃简化 得
ＡＸ＝１ ２ ． （） ２
人员对此不重视 ， 或漏画 ， 或应付了事 ， 补偿器数量 和安放 位置都 没有 经过 仔细 计算推 敲 ， 合 理 ， 不甚 本
麓。 能承受扭力 、 振动， 安全性差。设备投资高 、 设 计 求严 、 施工安装精度高、 往往达不到预期寿命等 系列缺 点 。
一
ＡＸ＝ ． １（１ ２ ０ ０２ ￡一ｔ） 式中： △ 管道 的热伸长 量 ， ｍｍ； ￡ —热 媒温 度 ， ； １ — ℃
（） １
鉴 于波 纹 补偿 器 存 在 的这 些 缺 点 ， 由于许 多 又 设计 、 施工 人员对 波 纹补 偿器 的从 还不 够全 面 ， 因 此导致 施 工与运 行期 间容 易发 生事较 分析 事故 原 因 ， 的事 故属 于波 纹 补 偿 器 自身 的制造 质 量 的问 有 题 ， 的属 于施工 问题 ， 有 更有 相 当大 的一 部分 属于设 计布置 问题 。在设 计 方 面发 生 问题 ， 多数 属 于设 计
（） １ 计算 管道 热伸 长量
波纹补偿器以其结构紧凑 、 补偿量大、 流动阻力
小 、 泄漏 、 零 不用 维修 等诸 多优 点在热 网 中的应用 也 越来越 广泛 。但 它也 有不 易解决 的缺 点 ， 如 ： 向 例 轴 型波纹 补偿 器对 固定 支 架产 生 压 力 推力 ， 成 固定 造 支 架推 ｊ 从 而造 价 高 。另 外 波 纹补 偿 器 管 壁较
关键词 ： 热水采 暖 ； 补偿器
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
快速设计热水采暖系统固定支架和补偿器
摘要：对设计中经常遇到的热水(95/70℃)采暖系统的固定支架和管道补偿器的设计计算和设置问题进行了归纳总结,给出了具体设计方法和实例。
关键字：热水采暖固定支架补偿器
1 引言
固定支架是暖通空调中经常用到的一种支架，它在系统中起固定和支撑管道的作用，一般由设计人员根据需要设定具体位置，各种规范中规定较少，补偿器用于吸收管道因温度增高引起膨胀造成的长度增大。
有“г”型、“Z”型的自然补偿器和方形、套筒、波纹管补偿器等多种形式，设计人设计时依据伸缩量、管径等条件选用。
可是现在许多设计人员对此不重视，或漏画，或胡乱对付，位置和数量都没有经过仔细推敲，不甚合理，本文根据笔者经验，总结了一套在室内95/70℃热水采暖系统设计中快速设置固定支架和补偿器的方法，结合示例详述如下，望能起到抛砖引玉的作用。
由于成文比较仓促，文中定有许多不足之处，望各位指正。
2 设计计算
系统中固定支架的设置应在管径计算完毕之后，此时系统管道的布置已经完成，系统每一段的管径已经计算确定，固定支架可以开始布置。
2.1 计算管道热伸长量
(1)
△ X——管道的热伸长量,mm;
t
——热媒温度,℃,
1
t
——管道安装时的温度, ℃,一般按-5℃计算.
2
L——计算管道长度m;
0.012——钢铁的线膨胀系数,mm/m·℃
95℃简化得(2 )
按t
1=
2.2 确定可以不装补偿器和应用“г”型、“Z”型管段自然补偿的管段
对于本文所述系统由固定点起，允许不装补偿器的直管段最大长度民用建筑为33m，工业建筑为42m。
（管道伸长量分别为40mm和50mm）。
实际设计时一般每段臂长不大于20～
30m,不小于2m。
在自然补偿两臂顶端设置固定支架。
“г”型补偿器一般用于DN150以下管道；最大允许距离与管径关系见表1。
“Z” 型补偿器可以看做两个“г”型补偿器。
表1 г”型补偿器最大允许距离
补偿器形式敷设方式
管径DN（mm）
25 32 40 50 70 80 100 125 150
г 型长边最大间距L2（m） 15 18 20 24 24 30 30 30 30 短边最小间距L1（m） 2 2.5 3 3.5 4 5 5.5 6 6
2.3 确定不能进行自然补偿部分管道的热伸长量,并根据计算结果设置补偿器
能进行自然补偿部分管道确定了，其余部分就是应该设置补偿器的部分。
计算这部分伸长量，如果较长要设置多个补偿器，应注意均匀设置；并在两个补偿器中间设置固定支架。
选择时注意套筒补偿器容易漏水漏气，适合安装在地沟内，不适宜安装在建筑物上部；波纹管补偿器能力大耐腐蚀，但造价高并且需要设置导向支架；方形补偿器需要的安装空间较大，但运行可靠应用广泛。
设计时可以根据工程具体情况选用。
3 例题
[已知] 如图1所示，某民用建筑95/70℃热媒供热管道a-b段长度为32m，b-c段长度为24m，c-d段长度为63m，d-e段长度为48m，管径如图所示。
[求] 计算管道热伸长量，设置补偿器和固定支架。
[解] 首先按照公式(2)计算可得
a-b段管道热伸长量=38.4mm
b-c段管道热伸长量=28.8mm
c-d段管道热伸长量=75.6mm
d-e段管道热伸长量=57.6mm
图1 供热干管示意图
由以上计算可知，
a-b段和b-c段伸长量不超过规定值，可不设补偿器，但应在管段中部(点f、g)设一固定支架，使管道可以有固定点向两侧自由伸缩。
d-e段可以从e点开始向d点量33m的p处设一固定支架。
p-d段长15m.。
c-d段上设h和k点,这样g-c和c-h形成“г”型补偿器, k-d和d-p形成另一“г”型补偿器。
根据管径查表1知c-h长度介于2.5m到18m之间,本系统定为15m; k-d长度介于3m到20m之间,本系统定为15m.。
h-k长度为33m设置一个方形补偿器，详见国标图N106，本不再赘述。
设定好固定支架和补偿器的系统如图2所示。
图2 供热干管补偿器和固定支架设置示意图
4 结论
固定支架和补偿器的设置应按照一定的步骤精心设计，并密切配合施工单位施工才能获得较好的效果。
对此我们应充分重视，不能草草了事。
参考文献
[1] 陆耀庆. 供暖通风设计手册. 北京:中国建筑工业出版社,1987[Z]
[2] 陆耀庆. 暖通空调设计指南. 北京:中国建筑工业出版社,1996[Z]。
