11G101系统平法图集较03G101系列图集较大变化有：一、适用范围变化：11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。
包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。
11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。
包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。
系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。
三、构件标准构造详图变化：11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：1、新图集中各个节点可以进行组合使用；2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；（与原图集一致）3、A节点，外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。
（新增的构造）4、所有节点内侧钢筋按中柱节点走；5、BC节点，区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘；超过的，外侧配筋率>1.2%分批截断，错开20d；没有超过的，弯折部分要>=15d，总长>1.5labe，同样错开20d；6、D节点是未伸入梁内的外侧钢筋构造，（与原图集一致）7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，与节点A组合使用；外侧柱纵筋到柱顶截断；梁上部钢筋伸入柱1.7labe。
（一）柱变化的点：1. 柱根（嵌固部位）：基础顶面或有地下室时地下室顶板；梁上柱梁顶面，墙上柱墙顶面；2. 抗震柱\非抗震柱顶层边角柱节点变化；3. 抗震柱\非抗震柱中柱节点变化；4. 抗震柱\非抗震柱变截面节点变化；（贰）剪力墙变化的点：1. 墙梁增加连梁（集中对角斜筋配筋）LL(DX)；2. 剪力墙水平筋端部做法变化；3. 增加了斜交翼墙、端柱转角墙一二三；端柱翼墙一二三；水平变截面墙水平钢筋构造；4. 剪力墙竖向钢筋顶部构造变化；5. 剪力墙变截面处钢筋构造；6. 剪力墙上起约束边缘构件纵筋构造；7. 连梁交叉斜筋配筋JX，集中对角斜筋配筋DX，对角暗撑配筋JC构造变化；（三）梁变化的点：1. 增加了端支座机械锚固节点；2. 梁水平、竖向加腋构造变化；3. KL\WKL中间支座高差变化构造变化；4. 增加了抗震框架梁尽端为梁箍筋加密范围构造；5. 增加了水平折梁、竖向折梁钢筋构造；6. 悬挑梁端配筋构造变化；（四）板变化的点：1. 后浇带HJD，取消了50%搭接留筋；2. 有梁楼盖板配筋构造变化；3. 悬挑板构造变化；4. 增加了折板构造；5. 取消了局部升降板SJB构造三；1、锚固变化详解2、保护层变化规范参考《混凝土结构耐久性设计规范》GB/T 50476以及国外相应规范、标准的有关规定，从混凝土碳化、脱钝和钢筋锈蚀的耐久性角度考虑，不再以纵向受力筋的外缘，而以最外层钢筋（包括箍筋、构造筋、分布筋等）的外缘计算混凝土保护层厚度。
11G101-1图集(最新版)-最新图集是哪个版本
目录
2
梁平法
2.1 梁平法----平法规则 2.2 梁平法----配筋构造 2.3 梁平法----钢筋算量
16
梁钢筋的标注方法
梁 内 有 什 么 钢 筋 ？
17
钢筋
梁钢筋的标注方法
箍筋 纵筋
双肢箍 多肢箍 上部筋 下部筋 中部筋
附加筋
其他钢筋
18
吊筋 拉筋
上部通长筋 支座负筋
架立筋
构造钢筋 受扭钢筋
目录
2
梁平法
2.1 梁平法---------梁平平法法规制图则规则
19
梁钢筋的标注方法
200 200 3600
5800
3600
2800
梁平法表示图
C25砼，3级抗震
梁平法图中表示的是什么意思？
20
返回
梁钢筋的标注方法 ● 梁的平面注写包括集中标注与原位标注
集中标注表达梁的通用数值 原位标注表达梁的特殊数值。 当集中标注中的某项数值不适用于梁的某部位时， 则将该项数值原位标注，施工中，原位标注优先 于集中标注。
35
集中标注——梁顶面标高高差
❖六、梁顶面标高高差，该项为选注值。 ❖粱顶面标高高差，系指相对于结构层楼面
标高的高差值，对于位于结构夹层的粱， 则指相对于结构夹层楼面标高的高差有高 差时，须将其写入括号内，无高差时不注。
36
梁平法标注
Φ10@100/ 200(4) Φ8@100(4) /150(2) 13Φ10@150/200（4） 18Φ12@150（4）/200（2） 2Φ25+3Φ22;5Φ25
下部受力筋
26
集中标注——梁编号
27
❖JZL2(1A) ❖KL7(3B)
11G101---1平法手算(柱)1
公称直 屈强 极限强 径d(mm) 标值 度标值
6-22 300 420
说 明 H--热轧；P--光圆；R--带肋；F--细晶粒；R--余热。
热轧光圆筋强度300MPa 普通热轧带肋筋335MPa
6-50
335
455
细晶粒热轧带肋筋335MPa 普通热轧带肋筋400MPa 细晶粒热轧带肋筋400MPa 余热处理带肋筋400MPa
决定抗震等级的三个因素（1.结构类型；2.设防烈度；3.檐高）
混凝土标号：影响钢筋的锚固搭接（例如：C30
钢筋级别：影响钢筋的锚固搭接
保护层的厚度：影响钢筋的净长 搭接形式：影响柱的箍筋根数及纵向钢筋长度 钢筋长度＝净长＋锚固＋搭接（Ll³接头个数n） 锚固＝柱宽－保护层 ≥Lae 直锚 锚长 max([Lae（La）,0.5hc＋5d] 锚固＝柱宽－保护层 ＜Lae 弯锚 锚长（支座宽度－保护层＋15d）
砼标号
←抗震等级→钢级别
结构类型＋设防烈度＋檐高 11G101-1与-3两本图集共计
新增36个节点，修改多达132处
11G与03G对比图集的变化
表示方法没有大变化；构造节点是主要变化
11G101--手算
影响钢筋计算的因素
+ E或e）
钢筋设置原则：
“▲能通则通▲”
即不截断或少截断 尽量采用焊接或机接连通
16
1.580
18
1.999
20
2.468
22
2.986
253.85628 Nhomakorabea4.837
30
5.553
11G101--手算
普通筋强度标准值（N/mm2）
牌号
173448_新版平法图集11G101-1和11G101-3的小错误
1. 11G101-1 P10，左侧文字部分最后一行，原文为“在其内部在中心位设置芯柱”应该为“在其内部在中心位置设置芯柱”
2. 11G101-1 P19，左侧文字部分（即第
3.5.3条）最后一行原文为“地下室外墙平注写方式”应该为“地下室外墙平面注写方式”
3. 11G101-1 P32，
4.4.2说明中“第二排伸出至3L/4位置”应该更正为“第二排伸出至3L/4位置后下弯”。
4. 11G101-1 P98，梁后浇带100％贯通留筋钢筋构造有误，应为“梁后浇带HJD100％搭接钢筋构造”。
5. 11G101-3 P90. 注2 :"拉筋直径为8mm，间距为箍筋的2倍，当没有多排拉筋时，上下两排拉筋竖向错开设置”。
改为拉筋直径为8mm，间距为箍筋的2倍，当设有多排拉筋时，上下两排拉筋竖向错开设置。
6. 11G101-3 P30 梁板式筏型基础中的基础主梁构件标号为（JL）基础次梁为（JCL），疑问是笔误？还是的确修改为JL?如果的确修改岂不是和11G101-3 P21表3.2.1中的JL同名称？有无必要？为何不采取JZL名称？更何况在11G101-3 P30 表4.2.1 注释1的举例中出现“JZL7(5B)”。
7. 11G101-3 P92 注释2中而出现：“基础连系梁”应该改为基础联系梁。
同一个注释出项错别字。

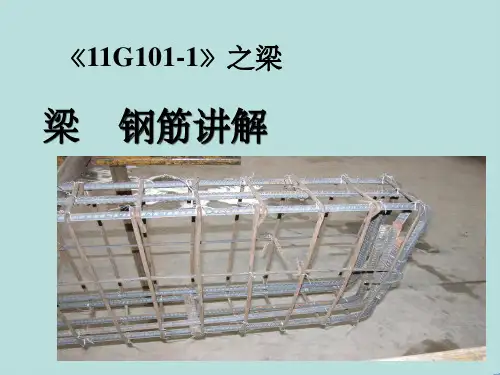

《11G101-1》图集梁配筋精解
梁 钢筋讲解
梁图纸表达内容
混凝土强度 截面尺寸 标高 钢筋
梁混凝土强度
结构层高表中说明
梁标高
结构层高表中说明
尺寸
高度
h
宽度 b
钢筋 上部通长
纵筋
上部支座非 通长纵筋
下部纵筋 钢筋一般通长
上部支 座非通 长纵筋
架立筋
上部支座非 通长纵筋
下部纵筋 钢筋一般通长
返回
序号
阿拉伯数字1,2,3,4…… 例如：KL1,KL2,KL100
层号-序号 例如： KL2-1 表示第二层编号为1的框架梁 KL2,3-2 表示第2层和第3层编号为2的框架梁 KL0-10 表示地下室层编号为10的框架梁
返回
第1跨
第2跨
框架梁2, 2跨，一端悬挑
一端悬挑
左端悬挑
右端端悬 挑
100
（3）断面图一般表达三个位置的配筋 ：两个梁端截面和一个跨中截面，每个 截面表达梁上部纵筋、下部纵筋、中部 纵筋（腰筋或抗扭钢筋）、箍筋，钢筋 使用阿拉伯数字编号，相同的钢筋编一 个号。
左支座截面
跨中截面
右支座截面
100
100
100
100
100
100
水平长度 1400mm
下弯长度 400mm
第1跨
第2跨
框架梁1, 2跨，两端悬挑
返回
梁平法编号
返回
2）梁截面尺寸b×h(宽×高)
一般梁均采用矩形断面，此部分写出 矩形截面的宽度b×矩形截面高度h
加腋框架梁
加腋
加腋
加腋 （梁高度变化
）
Y500×250 Y：加腋
【平法识图】(1)11G101-1平法标准(柱)
③ 当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当 梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另
2.3. 截面注写方式 1）截面注写方式系指在分标准层绘制的柱平面布置图的 柱截面上，分别在同一编号的柱中选择一个截面，以直接 注写截面尺寸和配筋具体数值的方式来表达柱平法施工图 ，如图所示。
2）按表的规定进行编号，从相同编号 的柱中选择一个截面，按另一种比例 原位放大绘制柱截面配筋图，并在各 配筋图上继其编号后再注写截面尺寸 b×h、角筋或全部纵筋（当纵筋采用 一种直径且能够图示清楚时）、箍筋 的具体数值，以及在柱截面配筋图上 标注柱截面与轴线关系的b1、b2
3）在截面注写方式中，如柱的分段截面尺寸和配筋均相同，仅分段截面 与轴线的关系不同时，可将其编为同一柱号，但此时应在未画配筋的柱 截面上注写该柱截面与轴线关系的具体尺寸。
1
各种箍筋下料长度计算如下： 箍筋长度=2 (b+h) -8保护层-4d +2×1.9d+2max(10d,75) 箍筋长度=2 (b+h) -8保护层-4d +2×11.9d
梁类型 楼层框架梁 屋面框架梁
框支梁 非框架梁
悬挑梁
图 梁的平面注写示例
表
代号 KL WKL KZL L XL
梁编号
序号 ×× ×× ×× ×× ××
跨数及是否带有悬挑 （××）、（××A）、或（××B） （××）、（××A）、或（××B） （××）、（××A）、或（××B） （××）、（××A）、或（××B）
