电动机械式液压助力转向系统 (EPS)
EPS工作原理
EPS工作原理EPS（Electric Power Steering）是指电动助力转向系统，它是一种现代化的汽车转向系统，通过电机来提供转向助力，取代了传统的液压助力转向系统。
EPS工作原理是通过电动助力转向系统的电机和传感器的配合，实现对车辆转向的控制和辅助。
EPS工作原理的核心是电机和传感器的协同工作。
电机主要负责提供转向助力，而传感器则用于感知驾驶员的转向意图和车辆的运动状态，从而根据这些信息来调整电机的输出力矩。
具体来说，EPS系统由以下几个主要组成部分构成：1. 电机：EPS系统中的电机通常是一种直流无刷电机，它通过电能转化为机械能，提供转向助力。
电机的输出力矩可以根据驾驶员的转向意图和车辆的运动状态进行调整。
2. 传感器：EPS系统中的传感器主要包括转向角度传感器、转向助力传感器和车速传感器。
转向角度传感器用于感知驾驶员的转向意图，转向助力传感器用于感知车辆的转向助力需求，而车速传感器则用于感知车辆的运动状态。
3. 控制单元：EPS系统的控制单元是整个系统的大脑，它接收传感器的信号，并根据这些信号来计算出电机的输出力矩。
控制单元还可以根据驾驶员的转向意图和车辆的运动状态进行实时调整，以提供最佳的转向助力。
4. 电源：EPS系统通常使用车辆的电池作为电源，通过电池向电机供电。
电源还可以通过发电机和整流器来充电，以保证EPS系统的正常工作。
EPS系统的工作过程如下：当驾驶员转动方向盘时，转向角度传感器会感知到方向盘的转动，并将这个信号传送给控制单元。
控制单元根据转向角度传感器的信号来判断驾驶员的转向意图，并计算出相应的电机输出力矩。
同时，转向助力传感器会感知车辆的转向助力需求，并将这个信号传送给控制单元。
控制单元根据转向助力传感器的信号来调整电机的输出力矩，以提供适当的转向助力。
此外，车速传感器会感知车辆的运动状态，并将这个信号传送给控制单元。
控制单元根据车速传感器的信号来调整电机的输出力矩，以提供与车速相适应的转向助力。
EPS故障分析及解决方案
EPS故障分析及解决方案引言概述：EPS（Electric Power Steering）是一种电动助力转向系统，它通过电机代替传统的液压助力转向系统，提供更加轻便和灵敏的转向操控。
然而，EPS系统也存在一些故障问题，本文将从四个方面进行分析和解决方案的探讨。
一、电源供应问题1.1 电池电量不足：电池电量不足是导致EPS系统故障的常见原因之一。
这可能是由于电池老化、充电系统故障或长时间停车导致的。
解决方案是及时充电或更换电池。
1.2 电源线路故障：电源线路损坏或接触不良也会导致EPS系统失效。
检查电源线路的连接情况，修复或更换故障线路。
1.3 电源控制模块故障：电源控制模块是EPS系统的核心部件，如果出现故障，EPS系统将无法正常工作。
通过检查故障码，修复或更换电源控制模块。
二、传感器问题2.1 转向角传感器故障：转向角传感器用于检测驾驶员的转向操作，如果传感器出现故障，EPS系统将无法准确感知转向操作，导致转向失控。
解决方案是检查传感器的连接情况，修复或更换故障传感器。
2.2 车速传感器故障：车速传感器用于感知车辆的速度，EPS系统根据车速来调整转向助力的力度。
如果车速传感器故障，EPS系统可能会提供错误的转向助力，影响操控性能。
解决方案是检查传感器的连接情况，修复或更换故障传感器。
2.3 转向力矩传感器故障：转向力矩传感器用于感知驾驶员施加在方向盘上的力矩，以调整转向助力的大小。
如果传感器出现故障，EPS系统可能无法正确感知驾驶员的力矩输入，导致转向操控不稳定。
解决方案是检查传感器的连接情况，修复或更换故障传感器。
三、电机故障3.1 电机过热：EPS系统的电机在长时间高负荷工作时可能会过热，导致系统失效。
解决方案是检查冷却系统的工作情况，确保电机正常散热。
3.2 电机损坏：电机的损坏可能是由于长时间高负荷工作、电压过高或电流过大等原因引起的。
解决方案是检查电机的工作情况，修复或更换故障电机。
动力转向系统的分类
动力转向系统的分类动力转向系统主要分为以下几种类型：1. 液压助力转向系统（Hydraulic Power Steering, HPS）：这是最常见的动力转向类型，它通过一个液压泵产生的压力来辅助驾驶员转动方向盘。
当驾驶员转动方向盘时，泵会增加转向系统中的压力，从而减轻驾驶员所需施加的力量。
液压助力转向系统需要一个液压泵，通常由发动机驱动，并且依赖于转向液来传递压力。
2. 电动助力转向系统（Electric Power Steering, EPS）：这种系统使用电动机来提供转向助力，而不是液压泵。
EPS 系统可以根据车速调整助力水平，通常更加高效且对环境友好，因为它们减少了能量消耗和液体泄漏的可能性。
电动助力转向系统也允许更精确的控制，并且可以集成到车辆的其他电子系统中。
3. 电动液压助力转向系统（Electro-Hydraulic Power Steering, EHPS）：这种系统结合了液压和电动助力的特点。
它使用电动机来驱动液压泵，从而减少了对发动机的依赖并提高了能效。
EHPS系统可以在不同的驾驶条件下提供优化的助力。
4. 电动助力随速转向系统（Speed-Sensitive Electric Power Steering, S-EPS）：这是电动助力转向系统的一种，它能够根据车速自动调整助力的大小。
在低速行驶时提供更多的助力，以减轻驾驶员在倒车或停车时的负担；在高速行驶时减少助力，以确保稳定的操控性能。
每种系统都有其独特的优点和应用场景，选择哪一种系统取决于车辆设计、成本考量、性能需求以及对环境影响的关注程度。
随着技术的发展，电动助力转向系统因其高效、节能和易于集成的特点而越来越受到青睐。
EPS工作原理
EPS工作原理EPS（Electric Power Steering）是一种电动助力转向系统，它通过电机来提供转向助力，取代了传统的液压助力转向系统。
EPS工作原理是通过感应转向操作并将信号传输给电控单元，电控单元再控制电机输出适当的转向助力。
EPS系统由三个主要部分组成：转向操作感应器、电控单元和电机。
转向操作感应器通常是一个转向角度传感器，安装在转向轴上。
它可以感知驾驶员的转向操作，并将转向角度信息转化为电信号。
电控单元是EPS系统的核心，它接收来自转向操作感应器的信号，并根据车速、转向角度等参数计算出需要的转向助力，并通过控制电机输出相应的转向助力。
电机一般是直流无刷电机，它通过输出适当的扭矩来提供转向助力。
电机通常安装在转向机构上，与转向齿轮或转向柱相连。
EPS工作原理的具体步骤如下：1. 驾驶员进行转向操作，转向操作感应器感知到转向角度的变化，并将转向角度信息转化为电信号。
2. 电信号被传输到电控单元，电控单元根据转向角度的变化以及车速等参数计算出所需的转向助力。
3. 电控单元通过控制电机输出相应的扭矩，提供转向助力。
如果转向角度较大或车速较低，电控单元会增加输出的扭矩，以提供更大的转向助力；如果转向角度较小或车速较高，电控单元会减小输出的扭矩，以提供适当的转向助力。
4. 电机输出的扭矩通过与转向齿轮或转向柱相连，传递给车轮，从而改变车轮的转向角度。
EPS工作原理的优势如下：1. 节省能源：与传统的液压助力转向系统相比，EPS系统不需要额外的液压泵和液压油，减少了能源的消耗。
2. 提高燃油经济性：由于EPS系统不需要额外的液压泵和液压油，减少了车辆的整体重量，从而提高了燃油经济性。
3. 提供更好的操控性能：EPS系统可以根据驾驶员的转向操作和车速等参数实时调整转向助力的大小，提供更好的操控性能和驾驶舒适性。
4. 增加安全性：EPS系统可以根据车速等参数调整转向助力的大小，提供适当的转向助力，帮助驾驶员更好地控制车辆，提高行驶安全性。

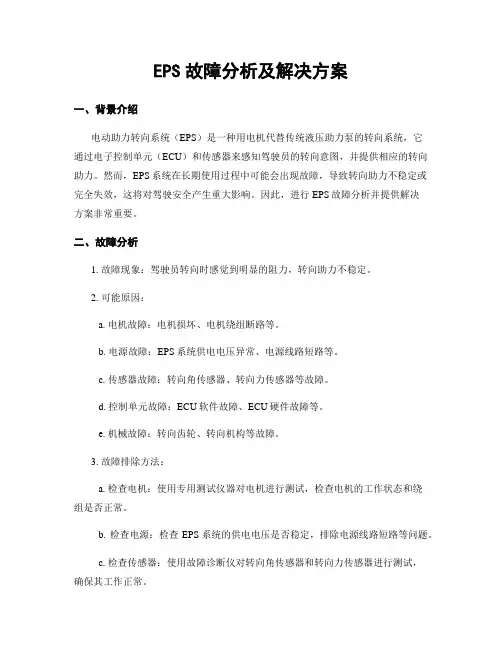

EPS故障分析及解决方案
EPS故障分析及解决方案一、背景介绍电动助力转向系统（EPS）是一种用电机代替传统液压助力泵的转向系统，它通过电子控制单元（ECU）和传感器来感知驾驶员的转向意图，并提供相应的转向助力。
然而，EPS系统在长期使用过程中可能会出现故障，导致转向助力不稳定或完全失效，这将对驾驶安全产生重大影响。
因此，进行EPS故障分析并提供解决方案非常重要。
二、故障分析1. 故障现象：驾驶员转向时感觉到明显的阻力，转向助力不稳定。
2. 可能原因：a. 电机故障：电机损坏、电机绕组断路等。
b. 电源故障：EPS系统供电电压异常、电源线路短路等。
c. 传感器故障：转向角传感器、转向力传感器等故障。
d. 控制单元故障：ECU软件故障、ECU硬件故障等。
e. 机械故障：转向齿轮、转向机构等故障。
3. 故障排除方法：a. 检查电机：使用专用测试仪器对电机进行测试，检查电机的工作状态和绕组是否正常。
b. 检查电源：检查EPS系统的供电电压是否稳定，排除电源线路短路等问题。
c. 检查传感器：使用故障诊断仪对转向角传感器和转向力传感器进行测试，确保其工作正常。
d. 检查控制单元：通过诊断仪器对ECU进行检测，查看软件和硬件是否存在异常。
e. 检查机械部件：检查转向齿轮、转向机构等机械部件是否损坏或出现异常磨损。
f. 根据故障排除结果修复或更换相应的部件。
三、解决方案1. 如果发现电机故障，需要进行电机的修复或更换。
2. 如果发现电源故障，需要检查电源线路并修复短路问题，确保EPS系统供电电压稳定。
3. 如果发现传感器故障，需要修复或更换故障传感器，确保转向角和转向力的准确感知。
4. 如果发现控制单元故障，需要进行ECU软件的更新或更换ECU硬件。
5. 如果发现机械故障，需要修复或更换损坏的机械部件，确保转向系统的正常运转。
四、预防措施1. 定期进行EPS系统的检查和维护，包括电机、电源、传感器、控制单元和机械部件的检查。
2. 注意EPS系统的工作环境，避免进水、油污等对系统正常运行的影响。

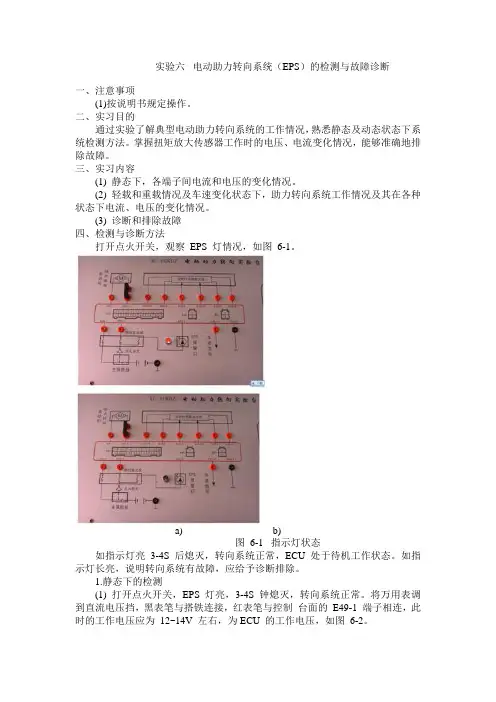

实验六 电动助力转向系统(EPS)的检测与故障诊断
实验六电动助力转向系统（EPS）的检测与故障诊断一、注意事项(1)按说明书规定操作。
二、实习目的通过实验了解典型电动助力转向系统的工作情况，熟悉静态及动态状态下系统检测方法。
掌握扭矩放大传感器工作时的电压、电流变化情况，能够准确地排除故障。
三、实习内容(1) 静态下，各端子间电流和电压的变化情况。
(2) 轻载和重载情况及车速变化状态下，助力转向系统工作情况及其在各种状态下电流、电压的变化情况。
(3) 诊断和排除故障四、检测与诊断方法打开点火开关，观察EPS 灯情况，如图6-1。
a) b)图6-1 指示灯状态如指示灯亮3-4S后熄灭，转向系统正常，ECU 处于待机工作状态。
如指示灯长亮，说明转向系统有故障，应给予诊断排除。
1.静态下的检测(1) 打开点火开关，EPS 灯亮，3-4S 钟熄灭，转向系统正常。
将万用表调到直流电压挡，黑表笔与搭铁连接，红表笔与控制台面的E49-1 端子相连，此时的工作电压应为12~14V 左右，为ECU 的工作电压，如图6-2。
(2) 取下红表笔与E52-1 端子连接，万用表显示12~14V 左右的电压。
它是经过点火开关控制给ECU 的触发等待工作的电压。
(3) 拔下表笔，关闭万用表，做好相应的记录。
2.动态下的检测(1) 检测助力电机工作时的电压将黑表笔插入控制面板的搭铁孔，将红表笔插入E51-1、E51-2检查在转向时ECU 给助力电机提供的工作电压的变化情况，随着转向角度的增大其电压值将由小到大随之变化。
发动机空转、转向盘直行时电压应在5~7V 之间。
(2) 检测助力电机工作时的电流万用表拨到直流电流档位，并将表串入助力电机电路中，调整“车速”旋钮，缓慢转动方向盘，测量电机电流应在0~1.5A。
快速转动方向盘，测量电机电流应在0~2.9A。
(3) 用加载装置给车轮加载，能感觉到不同的转向助力。
图6-2 控制面板各端子的位置3.故障诊断与排除(1) 故障设定在故障控制箱内设定相应的故障。
EPS工作原理
EPS工作原理EPS（Electric Power Steering），即电动助力转向系统，是一种通过机电来提供辅助转向力的转向系统。
它取代了传统的液压助力转向系统，具有更高的效率和可靠性。
EPS系统的工作原理如下：1. 动力源：EPS系统的动力源是一台机电，它通常安装在汽车的转向柱上，与转向机构相连。
2. 转向传感器：EPS系统通过转向传感器来检测驾驶员的转向意图。
转向传感器通常位于转向柱上，可以感知驾驶员转动方向盘的力度和方向。
3. 控制单元：EPS系统的控制单元是一个电子控制模块（ECU），它接收来自转向传感器的信号，并根据这些信号来控制机电的工作。
4. 助力调节器：控制单元通过助力调节器来调节机电输出的转向力。
助力调节器通常是一个伺服阀，它根据控制单元的指令来调节机电的转向力大小。
5. 转向力输出：机电通过与转向机构相连的传动装置，将转动力传递给车轮，从而实现转向。
EPS系统的优势：1. 节能环保：与传统的液压助力转向系统相比，EPS系统不需要使用液压泵，减少了能源消耗和液压油的使用，从而降低了对环境的影响。
2. 操控灵便：EPS系统可以根据驾驶员的转向意图，提供适当的转向辅助力，使驾驶更加轻松和灵便。
3. 故障自诊断：EPS系统具有故障自诊断功能，可以检测转向传感器、控制单元和机电等部件的工作状态，一旦发现故障，系统会发出警报并切换到备用模式，确保驾驶的安全。
4. 可调节性：EPS系统可以根据驾驶员的喜好和驾驶条件进行调节，例如调整转向力的大小和灵敏度，以适应不同的驾驶需求。
5. 可靠性高：EPS系统采用了电子控制和机电驱动，相对于传统的液压助力转向系统，具有更高的可靠性和稳定性。
总结：EPS系统通过机电提供辅助转向力，取代了传统的液压助力转向系统。
它具有节能环保、操控灵便、故障自诊断、可调节性和可靠性高等优势。
EPS系统的工作原理包括动力源、转向传感器、控制单元、助力调节器和转向力输出。
新能源汽车转向系统名词解释
新能源汽车转向系统名词解释
新能源汽车的转向系统主要分为机械转向系统、液压助力转向系统、电子液压助力转向系统和电动助力转向系统（EPS）。
其中，EPS 在新能源汽车中应用最广泛。
在EPS系统中，电机代替了发动机的作用，通过减速器和齿轮齿条传递扭矩，从而实现对车辆转向的助力。
这种系统可以通过电子控制装置实现精确的转向控制，使驾驶员能够更加轻松地操纵方向盘。
此外，EPS系统还可以根据车速和转向盘转矩等信号来调整助力的大小，提高车辆的操控性和稳定性。
与传统液压助力转向系统相比，EPS系统具有许多优点。
首先，它可以提供更好的路感和操控性能，使驾驶员能够更加清晰地感知车辆的行驶状态和路面状况。
其次，EPS系统不需要发动机提供助力，因此可以减少发动机的负担和油耗。
此外，EPS系统的结构简单、重量轻、占用空间小，因此可以提高车辆的燃油经济性和动力性能。
然而，EPS系统也存在一些缺点。
首先，它的成本较高，需要在车辆中增加电机、减速器和传感器等部件。
其次，如果电机或电子控制装置出现故障，可能会导致转向助力失效或出现其他问题。
此外，EPS系统需要定期维护和保养，以保证其正常运行和使用寿命。
总的来说，随着新能源汽车的快速发展和应用，EPS系统在未来的市场前景广阔。
同时，为了提高新能源汽车的安全性和可靠性，还需要加强EPS系统的研发和改进工作。
EPS工作原理
EPS工作原理EPS（Electronic Power Steering，电子助力转向系统）是一种采用电子控制器来替代传统液压助力转向系统的转向系统。
它通过电子控制单元（ECU）和电动助力转向器（EPAS）组成，实现对车辆转向力的控制。
EPS工作原理主要包括三个方面：转向力传感器、ECU和电动助力转向器。
1. 转向力传感器转向力传感器是EPS系统的重要组成部份，用于感知驾驶员施加在转向系统上的转向力。
它通常位于转向柱上，并通过感应转向柱上的扭矩来测量转向力。
转向力传感器将测量到的转向力信号传输给ECU。
2. ECUECU是EPS系统的控制中心，负责接收转向力传感器传输的信号，并根据信号的大小和方向来计算所需的助力转向力。
ECU还可以根据车辆的速度、转向角度和其他传感器的信号来调整助力转向力的大小和响应速度。
最后，ECU将计算结果发送给电动助力转向器。
3. 电动助力转向器电动助力转向器是EPS系统的执行器，负责根据ECU的指令提供相应的助力转向力。
它通常由电动机、减速器和转向齿条组成。
当ECU发送指令时，电动助力转向器中的电动机会根据指令的要求提供相应的助力转向力，通过减速器和转向齿条传递给车轮，从而实现转向。
EPS工作原理的优势包括以下几点：1. 节约能源相比传统的液压助力转向系统，EPS系统不需要额外的液压泵和传动装置，减少了能源的消耗。
2. 提高燃油经济性由于EPS系统不需要额外的液压泵，减少了发动机负荷，从而提高了燃油经济性。
3. 增强驾驶舒适性EPS系统可以根据驾驶员的需求提供不同的助力转向力，使转向更加轻盈和灵便，提高了驾驶的舒适性。
4. 提高安全性EPS系统可以根据车辆的速度和转向角度来调整助力转向力的大小和响应速度，提供更好的操控性和稳定性，提高了行驶的安全性。
总结：EPS工作原理是通过转向力传感器感知驾驶员施加在转向系统上的转向力，经过ECU计算后，电动助力转向器提供相应的助力转向力。
EPS (电子助力转向系统介绍)
EPS (电子助力转向系统介绍)EPS (Electric Power Steering)是一种电子助力转向系统，它使用电子信号来替代原来机械或液压的转向装置，其常见于汽车等车辆中。
EPS系统的作用是让驾驶者更轻松地掌控车辆，提高驾驶舒适度和安全性。
下面将介绍EPS系统的工作原理、优点、缺点和维护保养等相关知识。
工作原理EPS系统的核心是电动助力机构，包括电机、减速器、转向角传感器、控制单元等组件。
当驾驶者通过转动方向盘发出转向信号时，转向角传感器会检测到方向盘的位置和转角，并将信号传输给控制单元。
控制单元会分析这些信息，并通过电路控制电机旋转，帮助驾驶者完成转向动作。
优点相比传统的机械或液压转向装置，EPS系统具有如下优点：•节省燃油：EPS系统不需要额外的动力供给器，如水泵或发动机带动的液压马达，因此可以减少燃油消耗。
•良好的操纵性：EPS系统具有比较线性的转向特性，能够给驾驶者带来更精确而顺畅的转向操纵体验，尤其在高速行驶时更为明显。
•安全：EPS系统的反馈力度可以随着行驶速度而改变，快速转向时会有更强的力度帮助驾驶者完成动作，极大的提高了驾驶的安全性。
缺点EPS系统也存在一些缺点：•故障率高：EPS系统的电子元件较多，容易受到电磁干扰和振动的影响，因此存在较高的故障率。
•维修成本高：尽管大多数EPS系统都与车辆保修计划相连，但在保修期之后的维修成本相比传统转向系统要高。
•对驾驶舒适度的依赖：EPS系统全面依赖电气力，因此在某些情况下（例如车辆失电）可能会影响驾驶者的操控感受。
维护保养EPS系统的维护保养需要根据车辆制造商推荐的要求进行，主要包括以下几个方面：•定期更换液压油•每年或每2万公里检查EPS系统的电气连接器和线路是否损坏，定期用电氧清洗EPS系统•检查和更换EPS系统的相关电子标志(电控单元等)EPS系统是一种新型、先进的转向装置，能够提高驾驶舒适度和安全性。
EPS系统的优点在于可以节省燃油，提供良好的操纵性和安全性。
eps工作原理
eps工作原理
EPS（Electric Power Steering）即电动助力转向系统，是一种
利用电机代替液压助力泵提供转向力的技术。
与传统的液压助力转向系统相比，EPS具有更高的效率、更快的响应速度和更低的能耗。
EPS的工作原理如下：
1. 助力电机：EPS系统中的核心是助力电机，它安装在转向柱上。
当驾驶员转动方向盘时，助力电机会接收到信号并开始工作。
2. 助力控制器：助力控制器是控制EPS系统工作的主要设备，它通过感知方向盘的转动力度和车辆行驶速度来计算出所需的转向力。
3. 助力转向柱：助力转向柱连接了驾驶员操作的方向盘和车轮，它将驾驶员的转动力转化为电信号，传递给助力电机。
4. 助力输出：当驾驶员转动方向盘时，助力电机会根据助力控制器的指令输出相应的转向力。
这种转向力可以减小驾驶员需要施加的力量，提高操控的轻便性和舒适性。
5. 车速传感器：EPS系统通常还配备了车速传感器，它能够感知车辆行驶的速度。
通过监测车速，助力控制器可以根据实际情况调整转向力和响应速度，提供更适应不同驾驶条件的助力效果。
综上所述，EPS通过利用助力电机来提供转向力，以取代传统液压助力转向系统中的液压助力泵。
其工作原理是通过感知方向盘的转动信号和车速，计算出所需的转向力，并由助力电机输出。
这种电动助力转向系统具有高效、快速响应和低能耗的特点，提升了驾驶操控的舒适性和便利性。
液压助力转向和电动助力区别
液压助力转向和电动助力区别，他们各自的优缺点是什么1.机械式液压动力转向系统机械式的液压动力转向系统一般由液压泵、油管、压力流量控制阀体、V型传动皮带、储油罐等部件构成。
液压泵靠发动机皮带直接驱动，无论车是否转向，这套系统都要工作，而且在大转向车速较低时，需要液压泵输出更大的功率以获得比较大的助力，在一定程度上浪费了能量。
驾驶这类车，尤其是低速转弯时，觉得方向比较沉，发动机也比较费力气。
又由于液压泵的压力很大，也比较容易损害助力系统。
一般经济型轿车使用机械式液压助力系统的较多。
2.2. 电子液压助力转向系统主要由储油罐、助力转向控制单元、电动泵、转向机、助力转向传感器等构成，其中助力转向控制单元和电动泵是一个整体结构。
电子液压转向助力系统克服了传统的液压转向助力系统的缺点。
它所采用的液压泵不再靠发动机皮带直接驱动，而是采用一个电动泵，动力来自于蓄电池。
它所有的工作的状态都是由电子控制单元根据车辆的行驶速度、转向角度等信号计算出的最理想状态。
简单地说，在低速大转向时，电子控制单元驱动电子液压泵以高速运转输出较大功率，使驾驶员打方向省力；汽车在高速行驶时，液压控制单元驱动电子液压泵以较低的速度运转，在不至于影响高速打转向的需要同时，节省一部分发动机功率。
电子液压助力转向系统是目前采用较为普遍的助力转向系统。
3. 电动助力转向系统(EPS)电动助力转向系统(Electronic Power Steering)，简称EPS，它利用电动机产生的动力协助驾车者进行动力转向。
EPS的构成，不同的车尽管结构部件不一样，但大体是雷同。
一般是由转向传感器、电子控制单元、电动机、减速器、机械转向器、以及畜电池电源所构成。
汽车在转向时，转向传感器会“感觉”到转向盘的力矩和拟转动的方向，这些信号会通过数据总线发给电子控制单元，电控单元会根据传动力矩、拟转的方向等数据信号，向电动机控制器发出动作指令，从而电动机就会根据具体的需要输出相应大小的转动力矩，从而产生了助力转向。
ESP、EPS的区别与疑惑
EPS的英文全称是Electronic Power Steering，中文翻译为电动助力转向系统，它是利用直流电动机作为动力源，电子控制单元根据转向参数和车速等信号，控制电动机扭矩的大小和方向。
电动机的扭矩通过减速机构减速增扭后，加在汽车的转向机构上，使之得到一个与工况相适应的转向作用力。
EPS的特点是随速助力转向,能够随着车速的变化连续实时地调节转向作用力。
在低车速时输出较大的助力,使得车辆在低速时操纵起来轻便灵活。
而在高速时减小对转向的助力,有利于高速行车的稳定性。
另外,EPS在不进行转向操纵时不消耗任何的能量,处于休眠状态等待调用,这是有别于传统液压助力转向的。
所以,EPS体现的是安全和节能的两大理念,被越来越多的高档车所青睐,当然由于技术的日趋成熟,EPS技术也在中高轿车上出现，你会感觉到开这样的车，方向感更好，高速时更稳，俗话说方向不发飘。
EPS还有另外一种翻法是电子控制动力转向,这种方式的作用原理就同上述的有所不同了。
它是在传统的液压动力转向系统的基础上增设了控制液体流量的电磁阀、车速传感器和电子控制单元等，电子控制单元根据检测到的车速信号，控制电磁阀，使转向动力放大倍率实现连续可调，从而满足高、低速时的转向助力要求。
ESP 的英文全称是Electronic Stability Program; 中文翻译为电子稳定程序, ESP系统由控制单元及转向传感器（监测方向盘的转向角度）、车轮传感器（监测各个车轮的转动速度）、侧滑传感器（监测车体绕垂直轴线转动的状态）、横向加速度传感器（监测汽车转弯时的离心力）等组成。
控制单元通过这些传感器的信号对车辆的运行状态进行判断，进而发出控制指令。
有ESP与只有ABS及ASR的汽车，它们之间的差别在于ABS及ASR只能被动地作出反应，而ESP则能够探测和分析车况并纠正驾驶的错误，防患于未然。
ESP对过度转向或不足转向特别敏感，例如汽车在路滑时左拐过度转向（转弯太急）时会产生向右侧甩尾，传感器感觉到滑动就会迅速制动右前轮使其恢复附着力，产生一种相反的转矩而使汽车保持在原来的车道上。
汽车电动助力转向系统EPS原理详解
汽车电动助力转向系统EPS原理详解1、综述电动助力转向系统EPS(electricPowersteering)是一种直接依靠电机提供辅助扭矩的动力转向系统,与传统的液压助力转向系统HPS(hydraulicpowersteering)相比,EPS系统具有很多优点：仅在需要转向时才启动电机产生助力,能减少发动机燃油消耗；能在各种行驶工况下提供最佳助力，减小由路面不平所引起电动机的输出转矩通过传动装置的作用而助力向系的扰动，改善汽车的转向特性,提高汽车的主动安全性；没有液压回路,调整和检测更容易,装配自动化程度更高,且可通过设置不同的程序，快速与不同车型匹配,缩短生产和开发周期；不存在漏油问题,减小对环境的污染。
EPS系统是未来动力转向系统的一个发展趋势。
图1 EPS结构图如图1所示，EPS主要由扭矩传感器、车速传感器、电动机、减速机构和电子控制单元(ECU)等组成。
通过传感器探测司机在转向操作时方向盘产生的扭矩或转角的大小和方向，并将所需信息转化成数字信号输入控制单元,再由控制单元对这些信号进行运算后得到一个与行驶工况相适应的力矩,最后发出指令驱动电动机工作，电动机的输出转矩通过传动装置的作用而助力。
因此扭矩传感器是EPS系统中最重要的器件之一。
扭矩传感器的种类有很多，主要有电位计式扭矩传感器、金属电阻应变片的扭矩传感器、非接触式扭矩传感器等，随技术的进步将会有精度更高、成本更低的传感器出现。
2、电位计式扭矩传感器电位计式扭矩传感器主要可以分为旋臂式、双级行星齿轮式、扭杆式。
其中扭杆式测量结构简单、可靠性能相对比较高，在早期应用比较多。
2.1EPS中扭杆式扭矩传感器的结构、原理扭杆式扭矩传感器主要由扭杆弹簧、转角-位移变换器、电位计组成。
扭杆弹簧主要作用是检测司机作用在方向盘上的扭矩，并将其转化成相应的转角值。
转角-位移变换器是一对螺旋机构，将扭杆弹簧两端的相对转角转化为滑动套的轴向位移，由刚球、螺旋槽和滑块组成。
EPS故障分析及解决方案
EPS故障分析及解决方案【背景介绍】EPS（Electric Power Steering）是一种电动助力转向系统，通过电机代替传统的液压助力泵，为驾驶员提供转向力。
然而，在长时间使用过程中，EPS系统可能会出现故障，导致转向困难或失灵，给驾驶安全带来潜在风险。
因此，对EPS故障进行及时的分析和解决方案的制定至关重要。
【故障分析】1. 故障现象：驾驶员在转向时感觉到转向力变大，甚至出现转向失灵的情况。
2. 故障可能原因：a. 电机故障：电机损坏、线路接触不良等。
b. 传感器故障：转向角度传感器、转向助力传感器等异常。
c. 控制模块故障：EPS控制模块损坏、程序错误等。
d. 供电系统故障：电池电压不稳定、线路短路等问题。
e. 机械部件故障：转向齿轮损坏、传动皮带松动等。
【解决方案】1. 检查电机故障：a. 检查电机线路连接情况，确保接触良好。
b. 使用专业设备检测电机工作状态，如有损坏，及时更换。
2. 检查传感器故障：a. 检查转向角度传感器和转向助力传感器的连接情况。
b. 使用专业设备检测传感器的工作状态，如有异常，及时更换。
3. 检查控制模块故障：a. 检查EPS控制模块的线路连接情况。
b. 使用专业设备检测控制模块的工作状态，如有损坏，及时更换。
c. 如控制模块程序错误，重新编程或更新最新的软件版本。
4. 检查供电系统故障：a. 检查电池电压是否稳定，如不稳定，修复或更换电池。
b. 检查EPS系统的电源线路是否短路或接触不良，如有问题，修复或更换线路。
5. 检查机械部件故障：a. 检查转向齿轮和传动皮带的状态，如有损坏，及时更换。
b. 检查转向系统的润滑情况，确保良好的润滑。
6. 测试修复后的EPS系统：a. 使用专业设备对修复后的EPS系统进行全面测试，确保故障彻底解决。
b. 驾驶员进行实际驾驶测试，验证EPS系统的正常工作。
【预防措施】1. 定期检查EPS系统的工作状态，如发现异常及时处理。
eps的主要元件结构及工作原理
EPS的主要元件结构及工作原理概述EPS即电动助力转向系统（Electric Power Steering System），是一种通过电动机辅助转向的系统，相比传统的液压助力转向系统具有结构简单、故障率低、能耗低等优点。
本文将详细介绍EPS的主要元件结构及工作原理。
EPS的主要元件结构EPS系统由多个主要元件组成，下面将逐一介绍。
1. 电机电机是EPS系统的核心组件，它负责辅助转向，并根据驾驶员的转向力矩输出相应的助力力矩。
电机通常由永磁同步电机或感应电机构成，其转子与转向柱相连，通过电机的转动实现转向。
2. 传感器传感器主要用于检测车辆的转向角度和转向速度等参数，并将这些参数传输给电控单元。
典型的传感器包括转向角度传感器和转向速度传感器。
3. 控制器EPS系统的控制器负责接收传感器的信号，并根据信号进行计算和判断，然后输出控制电机旋转的指令。
控制器通常由微处理器、驱动器和电源等组成。
4. 齿轮机构齿轮机构用于传递电机的输出力矩到转向齿轮，进而实现转向。
具体的齿轮机构的结构和工作原理因车型而异。
5. 助力器助力器是EPS系统的辅助部件，它根据电机输出的助力力矩提供额外的转向助力。
助力器通常由液压缸或电动泵等组成。
EPS的工作原理EPS系统的工作原理可以简单概括为：通过电机的转动提供转向助力，提高驾驶的操纵感受和稳定性。
下面将详细介绍EPS系统的工作原理。
1.转向力传感器检测驾驶员的转向力，并将信号传输给控制器。
2.控制器接收转向力传感器的信号，并根据转向力的大小计算出所需的助力力矩。
3.控制器通过PWM信号控制电机的转速和转向，输出对应的助力力矩。
4.电机受到控制器的指令，产生对应的助力力矩，传递给转向齿轮。
5.转向齿轮将助力力矩转化为转向力，从而改变车辆的转向角度。
6.驾驶员根据将输出的转向力矩感受到转向助力，轻松操纵车辆。
EPS系统通过传感器、控制器、电机等元件的协调工作，实现对转向效果的精确控制，提供驾驶者所需的转向助力。
浅谈汽车电动式动力转向系统(EPS)的工作原理与故障检修
浅谈汽车电动式动力转向系统（EPS）的工作原理与故障检修如果汽车在转弯时出现转向沉重，电动助力失效，会直接影响汽车行驶的安全性、稳定性和驾乘舒适性。
文章以本田飞度轿车为例说明电动式动力转向系统（EPS）出现的故障表现，结合该车EPS系统的结构和工作原理，对这一故障进行深入的分析和检修。
标签：电动式动力转向（EPS）；扭矩傳感器；数据流分析；故障检修前言电动式动力转向系统（EPS）具有环保、节能和助力特性好等优点，在原来的动力转向基础上，增加了电控单元和一些传感器，使转向更加完善，并在现代轿车上开始得到应用。
本田飞度轿车在转向机构上更新了这一技术，它采用电动式动力转向EPS系统，并拥有一套独立的电子控制装置。
随着时代的发展，科技的进步，汽车上的电控系统日新月异、日趋复杂，这就要求维修技工的维修技术水平和方法要不断学习提高，要通过理论与实践相结合的方式进行分析问题、解决问题，从而提高工作效率。
1 故障现象该车是一辆已行驶17万公里左右的本田飞度轿车，本田飞度轿车采用的是电动式动力转向系统。
此车刚在维修厂做过事故维修，更换过电动转向机总成和EPS控制单元。
在行驶过程中转向偶尔出现发紧、沉重的现象。
此现象出现了3天左右，并且EPS故障灯常亮，电动助力失效。
当时用本田诊断仪检测有故障码，消码后试车一切正常，认为是偶发性故障，于是继续使用。
在使用的第二天EPS故障灯又点亮，在不平路面行驶时EPS灯突然点亮。
2 本田飞度EPS系统组成与工作原理2.1 EPS系统组成本田飞度轿车的转向系统由机械转向系统和EPS控制系统组成。
EPS控制系统由车速传感器、扭矩传感器、控制单元ECU、助力电动机、减速机构和故障诊断接口等组成如图1所示，控制系统原理如图2所示。
2.2 工作原理电动式动力转向EPS的基本原理：在操纵转向盘时，扭矩传感器根据输入轴转矩的大小产生相应的电压信号，由此检测出操纵力的大小，同时根据车速传感器产生的脉冲信号测出车速，再控制助力电动机的电流，形成适当的转向助力。
ESP-电动助力转向系统介绍
EPS，电动助力转向。
也可以叫EPAS。
其最大优点是可以随速控制助力，在低速时提供较大助力，保证轻便转向；在高速时减小助力，提供驾驶员足够的路感。
EPS只在转向时发挥作用，因此不像液压转向会一直对发动机造成额外负担，从而减小油耗，同时没有不可回收件，更加绿色，从各方面满足环保的需求。
EPS系统主要分成几个部件：【图1.EPS结构】1）传感器：包括方向盘扭矩传感器，测量驾驶员施加在方向盘上的扭矩；方向盘转角位置传感器，测量方向盘的角度位置，为自动回正功能提供支持，另外ESP稳定控制，主动巡航，自动泊车等系统也需要更精确的方向盘转角信号，因此有时由这些系统提供CAN信号给EPS。
2）执行器：EPS顾名思义，采用电机作为执行器，目前主要考虑的有直流有刷和直流无刷电机。
有关这两种的区别其他帖子里有过介绍。
3）减速机构：电机输出的扭矩经过减速机构加载到转向系统上。
形式有蜗轮蜗杆式，循环球式，差动轮系和摇臂机构等等，前两者比较常见，也跟EPS的形式有关（参见EPS分类）。
4）电子控制单元：EPS的电子控制单元可以跟车上其他部件通信，处理传感器信号，通过程序计算出需要的助力大小，并转换成控制信号输出给驱动电路，驱动电动机输出扭矩。
Q5）转向机构：跟常规转向机构类似。
EPS的分类：主要分3大类，根据电机在转向机构中耦合位置和方式的不同。
1）转向柱式（Column EPS，C-EPS）直接在转向柱上安装，可以从常规转向改进而来，简单，成本低；缺点是噪音大，振动不好控制，会直接传到方向盘上，传递扭矩也较小。
【图2.C-EPS】2）小齿轮式（Pinion EPS，P-EPS）结构较紧凑，且提高了系统的刚度；但电子部分工作环境差（安装位置距离前桥近），要求耐温，防水，抗干扰等性能高，提高了成本。
【图3.P-EPS】3）齿条式（Rack EPS，R-EPS）助力效果好，提供力矩较大，同时噪声和力矩波动不易传递到方向盘上；但结构复杂，维修困难，要求技术水平和成本都较高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动机械式液压助力转向系统 (EPS)电动机械式助力转向系统 (EPS) 与传统液压助力转向机构在转向助力上有所区别。
EPS 通过一个电动伺服马达而非通过一个液压驱动装置对驾驶员提供支持。
只在转向时，此伺服马达才激活。
因此，该伺服马达在直线行驶时不消耗功率。
电动机械式助力转向系统具有下列优点：- 驻车时转向力较低- 集成式、视车速而定的转向助力（伺服转向助力系统）- 转向时冲击较低以及方向盘旋转振动较低- 主动式方向盘复位- 节约燃油达 0.3 l/100 km 并因此降低 CO 2 排放- 不需要液压油电动机械式助力转向系统包含下列装备系列：电动机械式助力转向系统 (EPS)：12 伏特供电（和以前相同）电动机械式助力转向系统 (EPS)，配备一体化主动转向控制 (AL) 和电动马达/变速箱特定组合：由发动机室内的外部起动接线柱进行 12 伏供电电动机械式助力转向系统 (EPS)，配备一体化主动转向控制 (AL) 和电动马达/变速箱特定组合（重量集中在前桥）：由辅助电池、断路继电器和具有 DC/DC 转换器的辅助电池充电装置进行 24 伏特供电显示的为带主动转向控制的电动机械式助力转向系统索引说明索引说明1转向器2转向阻力矩传感器EPS 控制单元4集成有马达位置传感器的伺服马达5EPS 单元部件简短描述将描述电动机械式助力转向系统的下列部件：EPS 单元EPS 单元由下列部件组成：- EPS 控制单元- 集成有马达位置传感器的伺服马达EPS 控制单元是电动机械式助力转向系统的一部分。
EPS 控制单元通过 2 个插头连接与车载网络连接。
转向阻力矩传感器通过另一个插头连接与 EPS 控制单元连接。
在 EPS 控制单元中存储了多条用于伺服助力装置、主动式方向盘复位以及减震特性的特性线。
根据输入端参数计算出的数值与相应的特性线一起得出必要的转向助力。
根据不同的装备系列，为 EPS 单元提供不同的总线端 Kl. 30。
接线盒中的配电器为 EPS 控制单元提供总线端 Kl. 15N。
索引说明索引说明1带伺服马达的 EPS 装置2转向阻力矩传感器的插头连接，6 芯（使用 2 个线脚 Pin）3电源插头连接，2 芯4车载网络插头连接，6 芯5EPS 控制单元带马达位置传感器的伺服马达此伺服马达是一个无集流环的同步直流马达 (永久磁铁)。
此伺服马达驱动减速器。
于是伺服马达的功率传递到齿条上。
控制单元线路板上有 2 个马达位置传感器（冗余）。
两个传感器利用霍尔效应原理工作（带凸极转子的霍尔传感器）。
凸极转子固定在发动机轴上。
马达位置传感器 1 可以获知伺服马达的位置。
此传感器提供一个正弦波信号和一个余弦信号。
根据这些信号可以确定出伺服马达的转子位置。
马达位置传感器 2 用于监控（可信度）。
两个传感器都由 EPS 控制单元供电。
减速器减速器将伺服马达的功率传递到齿条上。
伺服马达和方向盘之间的转速比约为 18.37:1（采用一体化主动转向控制时为 13.37）。
减速器由一个皮带传动机构和一个滚珠丝杠传动机构组成。
每旋转一圈，滚珠丝杠传动机构提升 9 mm（采用一体化主动转向控制时为 10 mm）。
此伺服马达驱动齿带。
皮带传动的减速为 2.85:1（采用一体化主动转向控制时为 2.49:1）。
齿带用于驱动滚珠丝杠传动机构。
滚珠丝杠传动机构具有一个内部球形再循环 (5 个循环)。
滚珠丝杠传动机构已进行噪音优化。
转向阻力矩传感器转向阻力矩传感器以数字方式检测驾驶员施加的转向阻力矩。
工作范围为方向盘从极限位置到极限位置转动 3 圈。
索引说明索引说明1带扭杆的小齿轮2转向阻力矩传感器3EPS 控制单元的 6 芯插头连接（使用 2 个线脚 Pin）扭杆通过转向阻力矩保持位置。
同时扭杆把转向阻力矩传递到小齿轮上。
转向阻力矩传感器的功能基于磁阻原理。
此处充分使用了这种效果，即在磁场发生变化时，电阻也会产生变化。
从磁阻元件中会产生不同的电压信号，将这些信号导入 EPS 控制单元。
EPS 控制单元使用这些信息对不断提升的助力扭矩进行计算。
外部起动接线柱：EPS 12 伏外部起动接线柱位于发动机室内右侧，减震支柱盖旁边。
当 EPS 和一体化主动转向控制连接到一起时，由外部起动接线柱为 EPS 供电。
此时发动机和变速箱之间存在一种依存关系。
索引说明索引说明1蓄电池正极接线柱2保险丝由外部起动接线柱进行的供电通过保险丝进行保护。
该保险丝方便进行检查。
电容器箱：EPS 12 伏电容器箱安装在轮罩内右侧。
当 EPS 和一体化主动转向控制连接到一起时，由电容器箱为EPS 供电。
此时发动机和变速箱之间存在一种依存关系。
索引说明索引说明1电容器箱23 芯插头连接由电容器箱进行的供电通过其他保险丝进行保护。
电容器可以衰减车载网络电压的纹波。
该纹波是由发电机产生的（3 相）。
EPS 控制单元通过一根自身的导线诊断车载网络电压的纹波。
系统网络：EPS 12 伏显示的为：EPS 12 伏索引说明索引说明1EPS 控制单元2转向阻力矩传感器3仅用于带有一体化主动转向控制的 EPS：蓄电池正极接线柱4仅用于带有一体化主动转向控制的 EPS：外部起动接线柱上的保险丝5仅用于带有一体化主动转向控制的 EPS：电容器箱中的保险丝6仅用于带有一体化主动转向控制的 EPS：电容器箱中的电容器7数字式发动机电子伺控系统 (DME) 或数字式柴油机电子伺控系统 (DDE) 8保险丝9一体式底盘管理系统 (ICM)10仅用于无一体化主动转向控制的 EPS：蓄电池配电器中的保险丝11转向柱开关中心 (SZL)12组合仪表 (KOMBI)13中央网关模块 (ZGM)系统网络：EPS 24 伏显示的为：EPS 24 伏索引说明索引说明1EPS 控制单元2转向阻力矩传感器3数字式发动机电子伺控系统或数字式柴油机电子伺控系统 4接线盒保险丝5接线盒电子装置 (JBE)6后部配电器保险丝7带 DC/DC 转换器的辅助电池充电装置8辅助电池9蓄电池10蓄电池配电器中的保险丝11转向柱开关中心 (SZL)12断路继电器13一体式底盘管理系统 (ICM)14组合仪表 (KOMBI)15中央网关模块 (ZGM)下列其它控制单元与电动机械式助力转向系统通信：ICM：一体式底盘管理系统DSC 控制单元通过车轮转速传感器提供行驶速度。
ICM 控制单元负责对行驶速度进行集中的信号处理。
为此相应的控制单元通过 FlexRay 与EPS 相连接。
SZL：转向柱开关中心转向角传感器集成在转向柱开关中心 (SZL) 中。
转向角传感器提供转向角信号。
该信号被发送至 ICM 控制单元。
ICM 控制单元由此计算出齿轮角度。
如果车辆装备有一体化主动转向控制，还会一并计算主动转向控制的调整角。
转向柱开关中心通过 FlexRay 进行连接。
DME 和 DDE：数字式发动机电子伺控系统或数字式柴油机电子伺控系统发动机控制系统在 FlexRay 上提供“发动机正在运转”信号。
在某些工作条件 (例如发动机起动) 时需要发动机转速信号。
KOMBI：组合仪表当电动机械式助力转向系统 (EPS) 失效时，在液晶显示器上出现一个黄色检查控制图标。
同时组合仪表中的固定指示灯亮起。
此检查控制图标具有下列意义：转向性能！谨慎行驶！索引说明索引说明1组合仪表2指示灯和检查控制图标检查控制信息亮起的可能原因有：- EPS 控制单元、一个集成式传感器或伺服马达中有故障- EPS 过热保护- 低电压或过压- 对转向助力有影响的外部信号失效- 转向系的初始化设置有故障或不完全 (例如学习极限位置)系统功能描述了电动机械式助力转向系统 (EPS) 的下列系统功能：- 转向助力- 主动式转向系复位- 主动式路面信息反馈- 过压识别和低电压识别- 过热保护- 过电流识别- 作为软件功能的极限位置- 泊车辅助系统转向助力在系统中集成了伺服转向助力系统、与车速有关的转向助力系统的电子调节装置。
EPS 控制单元根据不同的输入端参数确定出必要的转向助力。
索引说明索引说明1转向助力的扭矩2行驶速度3由驾驶员施加的转向阻力矩在控制单元中存储了转向助力和减震特性的特性线。
根据输入端参数计算出的数值与特性线一起得出必要的转向助力。
伺服马达和减速器产生转向助力。
转向助力的重要输入端参数有：- 行驶速度- 通过转向阻力矩传感器的驾驶员侧转向阻力矩- 当前车载网络电压- 工作温度EPS 对转子传感器和转向角传感器的信号偏差进行调整（例如在弯曲车道上直线行驶时）。
主动式转向系复位在通过弯道后一旦驾驶员不再施加转向阻力矩，主动式转向系复位就将转向系重新引导回直线行驶位置。
为此 EPS 控制单元需要来自转向角传感器的转向角信号。
主动式转向系复位确保转向系在整个工作温度上平和地返回。
在低温时从极限位置的主动式转向系复位尤其重要。
由此可提高操作舒适性。
在主动式转向系复位中集成了一个滚动减震。
主动式路面信息反馈关于路面的信息例如有摩擦系数变化或状态。
EPS 通过转向阻力矩的改变确定这些信息。
根据下列参数计算出前桥上的加速度。
- 行驶速度- 偏航角速度- 横向加速度EPS 又据此为主动式路面信息反馈计算出转向阻力矩比例。
过压识别和低电压识别EPS 12 伏：在过压大于 17 伏时转向助力断开。
EPS 24 伏：在过压大于 33 伏时转向助力断开。
EPS 控制单元存储一个故障。
组合仪表中的一个检查控制图标亮起。
当电压重新下降到低于16 伏（32 伏）时，转向助力恢复至目前要求的值。
当 100 % 达到要求的转向助力时，检查控制图标熄灭。
在低电压小于 9.5 伏时，发动机功率线性降低至 9 伏。
低于 9 伏时不再产生转向助力。
在40 % 的转向助力时输出检查控制信息（带有故障记录）。
当电压重新上升到高于 10 伏时，转向助力恢复至目前要求的值。
当 100 % 达到要求的转向助力时，检查控制图标熄灭。
在具有一体化主动转向控制的 12 伏 EPS 上，电机功率在之前已线性降低 10 %。
过热保护作为过热保护，EPS 根据末级温度在 0 到 100 % 之间减小发动机标准扭矩。
此时 EPS 控制单元按下列档执行减小：- 在 95 °C 时为 100 %- 在 110 °C 时为 60 %- 在 115 °C 时为 0 %过电流识别EPS 在压上路缘时识别到过电流。
这时下列信号参与识别：- 转向角- 转向角速度- 行驶速度- 由驾驶员施加的转向阻力矩作为软件功能的极限位置EPS 在左侧和右侧各有一个作为软件功能的极限位置。
因此可防止机械极限位置 (缓冲器) 提前磨损。
此软件功能使用下列信号计算极限位置：- 转向角- 转向角速度泊车辅助系统泊车辅助系统由 PMA 控制单元和 2 个测量车位的超声波传感器组成。
