10kV导线选型以及压降计算
10KV电缆的线路损耗及电阻计算公式
10KV电缆的线路损耗及电阻计算公式线损理论计算是降损节能，加强线损管理的一项重要的技术管理手段。
通过理论计算可发现电能损失在电网中分布规律，通过计算分析能够暴露出管理和技术上的问题，对降损工作提供理论和技术依据，能够使降损工作抓住重点，提高节能降损的效益，使线损管理更加科学。
所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算。
线损理论计算是项繁琐复杂的工作，特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂，这项工作难度更大。
线损理论计算的方法很多，各有特点，精度也不同。
这里介绍计算比较简单、精度比较高的方法。
理论线损计算的概念1．输电线路损耗当负荷电流通过线路时，在线路电阻上会产生功率损耗。
(1)单一线路有功功率损失计算公式为△P＝I2R式中△P--损失功率，W；I--负荷电流，A；R--导线电阻，Ω(2)三相电力线路线路有功损失为△P＝△PA十△PB十△PC＝3I2R(3)温度对导线电阻的影响：导线电阻R不是恒定的，在电源频率一定的情况下，其阻值随导线温度的变化而变化。
铜铝导线电阻温度系数为a＝0.004。
在有关的技术手册中给出的是20℃时的导线单位长度电阻值。
但实际运行的电力线路周围的环境温度是变化的；另外；负载电流通过导线电阻时发热又使导线温度升高，所以导线中的实际电阻值，随环境、温度和负荷电流的变化而变化。
为了减化计算，通常把导线电阴分为三个分量考虑：1）基本电阻20℃时的导线电阻值R20为R20=RL式中R--电线电阻率，Ω/km，;L--导线长度，km。
2）温度附加电阻Rt为Rt=a（tP－20）R20式中a--导线温度系数，铜、铝导线a=0．004；tP--平均环境温度，℃。
3）负载电流附加电阻Rl为Rl= R204）线路实际电阻为R=R20+Rt+Rl（4）线路电压降△U为△U=U1－U2=LZ2．配电变压器损耗(简称变损)功率△PB配电变压器分为铁损(空载损耗)和铜损(负载损耗)两部分。

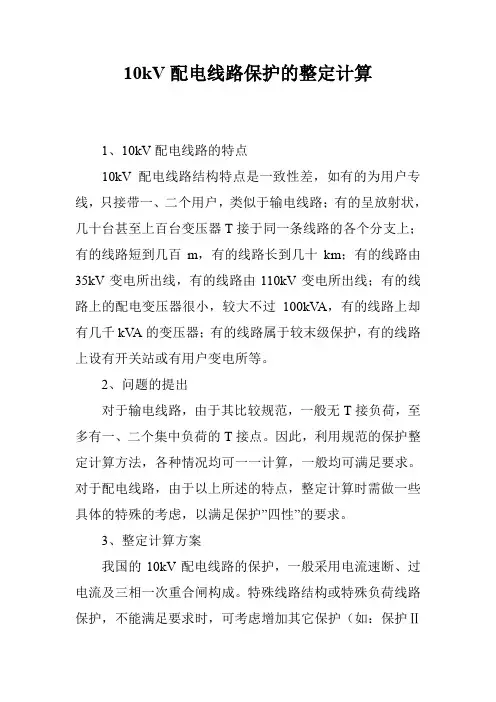

10kV配电线路保护的整定计算
10kV配电线路保护的整定计算1、10kV配电线路的特点10kV配电线路结构特点是一致性差，如有的为用户专线，只接带一、二个用户，类似于输电线路；有的呈放射状，几十台甚至上百台变压器T接于同一条线路的各个分支上；有的线路短到几百m，有的线路长到几十km；有的线路由35kV变电所出线，有的线路由110kV变电所出线；有的线路上的配电变压器很小，较大不过100kV A，有的线路上却有几千kV A的变压器；有的线路属于较末级保护，有的线路上设有开关站或有用户变电所等。
2、问题的提出对于输电线路，由于其比较规范，一般无T接负荷，至多有一、二个集中负荷的T接点。
因此，利用规范的保护整定计算方法，各种情况均可一一计算，一般均可满足要求。
对于配电线路，由于以上所述的特点，整定计算时需做一些具体的特殊的考虑，以满足保护”四性”的要求。
3、整定计算方案我国的10kV配电线路的保护，一般采用电流速断、过电流及三相一次重合闸构成。
特殊线路结构或特殊负荷线路保护，不能满足要求时，可考虑增加其它保护（如：保护Ⅱ段、电压闭锁等）。
下面的讨论，是针对一般保护配置而言的。
（1）电流速断保护：由于10kV线路一般为保护的较末级，或较末级用户变电所保护的上一级保护。
所以，在整定计算中，定值计算偏重灵敏性，对有用户变电所的线路，选择性靠重合闸来保证。
在以下两种计算结果中选较大值作为速断整定值。
①按躲过线路上配电变压器二次侧较大短路电流整定。
实际计算时，可按距保护安装处较近的线路较大变压器低压侧故障整定。
Idzl=Kk×Id2max式中Idzl－速断一次值Kk－可靠系数，取1.5Id2max－线路上较大配变二次侧较大短路电流②当保护安装处变电所主变过流保护为一般过流保护时（复合电压闭锁过流、低压闭锁过流除外），线路速断定值与主变过流定值相配合。
Ik=Kn×（Igl-Ie）式中Idzl－速断一次值Kn－主变电压比，对于35/10降压变压器为3.33Igl－变电所中各主变的较小过流值（一次值）Ie－为相应主变的额定电流一次值③特殊线路的处理：a．线路很短，较小方式时无保护区；或下一级为重要的用户变电所时，可将速断保护改为时限速断保护。
电缆电压压降如何计算？为什么要压降？看完文章真的涨知识了！
电缆电压压降如何计算？为什么要压降？看完文章真的涨知识了！什么电压降？电流流过负载以后相对于同一参考点的电压变化称为电压降。
简单的说，负载两端的电压差就可以认为是电压降。
电压降是电流流动的推动力。
1电缆电压降产生的原因，“电压降”就是电流通过线路时损耗了电力，产生的电压降落，称为“电压降”。
“电压降”的产生是由于线路中电荷流动时遇到阻力而损耗了电力，造成了电压降落。
2线路电压降的计算公式一般来说，计算线路的压降并不复杂，可按以下步骤：1.计算线路电流I其中：P-功率(千瓦)；U-电压(kV)；cosθ-功率因素(0.8～0.85)2.计算线路电阻R其中：ρ-导体电阻率(铜芯电缆ρ=0.01740，铝导体ρ=0.0283)；L-线路长度(米)；S-电缆的标称截面3.计算线路压降(最简单实用)：线路压降计算公式：△U=2*I*R，I-线路电流；L-线路长度3电缆压降怎么算？先选取导线再计算压降，选择导线的原则：▪近距离按发热条件限制导线截面(安全载流量)；▪远距离在安全载流量的基础上，按电压损失条件选择导线截面，要保证负荷点的工作电压在合格范围；▪大负荷按经济电流密度选择。
为保证导线长时间连续运行，所允许的电流密度称安全载流量。
一般规定是：铜线选5～8A/mm²；铝线选3～5A/mm²。
安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条件等综合因素决定。
一般情况下，距离短、截面积小、散热好、气温低等，导线的导电能力强些，安全载流选上限；距离长、截面积大、散热不好、气温高、自然环境差等，导线的导电能力弱些，安全载流选下限；如导电能力，裸导线强于绝缘线，架空线强于电缆，埋于地下的电缆强于敷设在地面的电缆等等。
电压降根据下列条件计算：环境温度40℃；导线温度70~90℃；电缆排列：单芯，S=2D；功率因数cosθ=0.8；末端允许降压降百分数≤5%。
其中：Vd-电压降，Vd=KxIxLxV0(v)；I-工作电流或计算电流(A)；L-线路长度(m)；V0-表内电压(V/A.m)；K：三相四线K=√3 单相K=1单相时允许电压降：Vd=220Vx5%=11V三相时允许电压降：Vd=380Vx5%=19V4例题解析1采用vv电缆25铜芯：去线阻为R=0.01(300/25)=0.2，其压降为U=0.2*100=20单线压降为20V，2相为40V，变压器低压端电压为400V400-40=360V铝线R=0.0283(300/35)=0.25，其压降为U=0.25*100=25，末端为350V连续长时间运行对电机有影响，建议使用35铜芯或者50铝线。
10kv线路电压降计算公式
10kv线路电压降计算公式
10kv线路电压降计算公式
1. 线路电流计算公式
根据欧姆定律，线路电流可以由以下公式计算得出：
I = P / (U * cosθ)
其中，I为电流，单位为安培(A)；P为功率，单位为瓦特(W)；U
为电压，单位为伏特(V)；cosθ为功率因数。
2. 电压降计算公式
根据电压降公式，电压降可以由以下公式计算得出：
ΔU = I * Z
其中，ΔU为电压降，单位为伏特(V)；I为电流，单位为安培(A)；Z为线路阻抗，单位为欧姆(Ω)。
3. 实例解释
假设有一条10kv的电力线路，线路上的负载功率为10MW，电压
降为100V。
1. 首先，可以通过功率计算公式计算出线路电流：I = / (10000 * ) ≈ A 2. 接下来，可以利用电压降计算公式计
算出线路阻抗：Z = ΔU / I = 100 / ≈ Ω这意味着
线路上的总阻抗为Ω。
通过上述计算公式可以得出线路电流和电压降的值，并且从实例中可以看出，线路阻抗对电压降起到重要的作用。
2_电压降计算表(10kV及以下线路)
4
2.48
2.175 0.085 0.034 0.22
算 算 计算
电压损失 △U ％ 3.79
3.79
注意： 35kV以上
P /kW 3000
计算公式 cosφ Q /kvar
0.85 1859.233
474.5
0.85 294.06869
165
0.9 79.913147
200
0.9 96.864421
0.1
4
20
5.332 0.097
6
20
3.555 0.092
10
20
2.175 0.085
16
20
1.360 0.082
25
20
0.870 0.082
35
20
0.622
0.08
50
20
0.435 0.079
70
20
0.311 0.078
95
20
0.229 0.077
120
20
0.181 0.077
序号 线段名称
1 高压进线 2 3 4 合计
高压三相平衡负荷线路电压损失计算
线段负荷
线段参数
P /kW Q /kvar r /Ω/km x /Ω/km
3000
1859
0.091 0.078
L/ km 10
U/ kV 10.5
序号 线段名称
1
WL3
2
3
4
合计
低压三相平衡负荷线路电压损失计算
线段负荷
线段参数
#DIV/0!
注意：低压三相电压允许压降为7%，单相电 压为10%，最好是维持在±5%。
电缆压降的计算方法和经验
电缆压降的计算方法和经验1电缆电压降产生的原因英语中“Voltagedrop”是电压降，“drop”是“往下拉”的意思。
电力线路的电压降是因为导体存在电阻。
正因为此，不管导体采用哪种材料(铜/铝)都会造成线路一定的电压损耗，而这种损耗(压降)不大于本身电压的5%时一般是不会对线路的电力驱动产生后果的。
例如380V的线路，如果电压降为19V，也即电路电压不低于361V，就不会有很大的问题。
当然我们是希望这种压力降越小越好。
因为压力间本身是一种电力损耗，虽然是不可避免，但我们总希望压力降是处于一个可接受的范围内。
2线路电压降的计算公式一般来说，计算线路的压降并不复杂，可按以下步骤：1.计算线路电流II= P/1.732×U×cosθ其中：P-功率(千瓦)；U-电压(kV)；cosθ-功率因素(0.8～0.85)2.计算线路电阻RR=ρ×L/S其中：ρ-导体电阻率(铜芯电缆ρ=0.01740，铝导体ρ=0.0283)；L-线路长度(米)；S-电缆的标称截面3.计算线路压降(最简单实用)：ΔU=I×R线路压降计算公式：△U=2*I*R，I-线路电流；L-线路长度3电缆压降怎么算？先选取导线再计算压降，选择导线的原则：•近距离按发热条件限制导线截面(安全载流量)；•远距离在安全载流量的基础上，按电压损失条件选择导线截面，要保证负荷点的工作电压在合格范围；•大负荷按经济电流密度选择。
为保证导线长时间连续运行，所允许的电流密度称安全载流量。
一般规定是：铜线选5～8A/mm²；铝线选3～5A/mm²。
安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条件等综合因素决定。
一般情况下，距离短、截面积小、散热好、气温低等，导线的导电能力强些，安全载流选上限；距离长、截面积大、散热不好、气温高、自然环境差等，导线的导电能力弱些，安全载流选下限；如导电能力，裸导线强于绝缘线，架空线强于电缆，埋于地下的电缆强于敷设在地面的电缆等等。
10KV电缆的线路损耗及电阻计算公式
通过计算分析能够暴露出管理和技术上的问题，对降损工作提供理论和技术依据，能够使降损工作抓住重点，提高节能降损的效益，使线损管理更加科学。
所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算。
线损理论计算是项繁琐复杂的工作，特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂，这项工作难度更大。
线损理论计算的方法很多，各有特点，精度也不同。
这里介绍计算比较简单、精度比较高的方法。
理论线损计算的概念1．输电线路损耗当负荷电流通过线路时，在线路电阻上会产生功率损耗。
(1) 单一线路有功功率损失计算公式为△ P= I2R式中△ P--损失功率，W；I--负荷电流，A；R-导线电阻，Q(2) 三相电力线路线路有功损失为△ P=^ PAPBPO 3I2R(3) 温度对导线电阻的影响：导线电阻R不是恒定的，在电源频率一定的情况下，其阻值随导线温度的变化而变化。
铜铝导线电阻温度系数为a= 0.004。
在有关的技术手册中给出的是20C时的导线单位长度电阻值。
但实际运行的电力线路周围的环境温度是变化的；另外；负载电流通过导线电阻时发热又使导线温度升高，所以导线中的实际电阻值，随环境、温度和负荷电流的变化而变化。
为了减化计算，通常把导线电阴分为三个分量考虑：1）基本电阻20C 时的导线电阻值R20为R20=RL式中R--电线电阻率，Q/km ,;L--导线xx，km。
2）温度附加电阻Rt 为Rt=a（tP－20）R20式中a--导线温度系数，铜、铝导线a=0．004；tP--平均环境温度，C。
3）负载电流附加电阻Rl为Rl= R204）线路实际电阻为R=R20+Rt+Rl（4）线路电压降△U 为△ U=U 1－U2=LZ2．配电变压器损耗（简称变损）功率△PB配电变压器分为铁损（空载损耗）和铜损（负载损耗）两部分。
铁损对某一型号变压器来说是固定的，与负载电流无关。
铜损与变压器负载率的平方成正比。
配电网电能损失理论计算方法配电网的电能损失，包括配电线路和配电变压器损失。
简单明了的告诉你—电缆线路的压降计算方法及案例
一般来说，计算线路的压降其实不复杂，可按以下步调：之邯郸勺丸创作1.计算线路电流I×U×cosθ其中：P—功率，用“千瓦”U—电压，单位kV cos θ—2 .计算线路电阻R公式：R=ρ×L/S其中：ρ—L—线路长度，用“米”代入S—电缆的标称截面公式：ΔU=I×R线路电压降最简单最实用计算方式线路压降计算公式：△U=2*I*R I：线路电流 L：线路长度。
1、电阻率ρ铜为0.018欧*㎜2/米铝为0.028欧*㎜3/米2、I=P/1.732*U*COSØ3、电阻R=ρ*l/s(电缆截面mm2)4、电压降△U=IR＜5%U就达到要求了。
例：在800米外有30KW负荷，用70㎜2电缆看是否符合要求？I=P/1.732*U*COSØ=30/1.732*0.38*0.8=56.98A R=Ρl/电缆截面=0.018*800/70=0.206欧△U=2*IR=2*56.98*0.206=23.44>19V(5%U=0.05*380=19) 不符合要求。
2、单相电源为零、火线(2根线)才干构成电压差，三相电源是以线电压为标的，所以也为2根线。
电压降可以是单根电线导体的损耗，但以前端线电压380V(线与线电压为2根线)为例，末端的电压是以前端线与线电压减末端线与线(2根线)电压降，所以，不管单相或三相，电压降计算均为2根线的就是欧姆定律：U＝R*I但必须要有负载电流数据、导线电阻值才干运算。
铜线电阻率：ρ＝0.0172，铝线电阻率：ρ例：单相供电线路长度为100米，采取铜芯10平方电线负载功率10KW，电流约46A，求末端电压降。
求单根线阻：R＝ρ××100/10≈0.17(Ω×46≈7.8(V)×2＝15.6(V)。
10KV电缆的线路损耗及电阻计算公式
10KV电缆的线路损耗及电阻计算公式通过计算分析能够暴露出管理和技术上的问题，对降损工作提供理论和技术依据，能够使降损工作抓住重点，提高节能降损的效益，使线损管理更加科学。
所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算。
线损理论计算是项繁琐复杂的工作，特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂，这项工作难度更大。
线损理论计算的方法很多，各有特点，精度也不同。
这里介绍计算比较简单、精度比较高的方法。
理论线损计算的概念1．输电线路损耗当负荷电流通过线路时，在线路电阻上会产生功率损耗。
(1)单一线路有功功率损失计算公式为△P＝I2R式中△P--损失功率，W；I--负荷电流，A；R--导线电阻，Ω(2)三相电力线路线路有功损失为△P＝△PA十△PB十△PC＝3I2R(3)温度对导线电阻的影响：导线电阻R不是恒定的，在电源频率一定的情况下，其阻值随导线温度的变化而变化。
铜铝导线电阻温度系数为a＝0.004。
在有关的技术手册中给出的是20℃时的导线单位长度电阻值。
但实际运行的电力线路周围的环境温度是变化的；另外；负载电流通过导线电阻时发热又使导线温度升高，所以导线中的实际电阻值，随环境、温度和负荷电流的变化而变化。
为了减化计算，通常把导线电阴分为三个分量考虑：1）基本电阻20℃时的导线电阻值R20为R20=RL式中R--电线电阻率，Ω/km，;L--导线xx，km。
2）温度附加电阻Rt为Rt=a（tP－20）R20式中a--导线温度系数，铜、铝导线a=0．004；tP--平均环境温度，℃。
3）负载电流附加电阻Rl为Rl= R204）线路实际电阻为R=R20+Rt+Rl（4）线路电压降△U为△U=U1－U2=LZ2．配电变压器损耗(简称变损)功率△PB配电变压器分为铁损(空载损耗)和铜损(负载损耗)两部分。
铁损对某一型号变压器来说是固定的，与负载电流无关。
铜损与变压器负载率的平方成正比。
10KV高压进线电流计算
10KV高压进线电流计算高压进线电流计算是电力系统设计中的重要环节，它用于确定供电系统的设备和线路是否能够承受电流负载，并且确保系统的安全运行。
本文将从10KV高压进线电流计算的基本原理、计算方法和实例进行详细介绍。
1.基本原理1.1负载类型：负载可以是电动机、电炉、电容器等设备，每种负载的电流特性不同，需要根据具体情况进行计算。
1.2负载功率：负载功率是计算电流的基础，它决定了负载的总体电流大小。
1.3电压降：电力系统中存在线路电阻和电导致的电压降，电压降会降低负载的电流大小。
1.4线路长度：线路长度越长，电压降越大，需要考虑电流的损耗。
2.计算方法2.1负载功率法：负载功率法是最常用的计算方法之一、根据负载的功率大小和效率，在给定电压下，可以计算出负载的电流大小。
2.2电流互感器法：电流互感器法是通过安装电流互感器测量负载的电流大小，然后使用标称变比计算出进线电流。
2.3电流限制法：电流限制法是根据系统设备的额定电流和短路能力来限制进线电流的大小。
3.实例分析3.1假设存在一个10KV高压进线，线路长度为500m，负载为一台2MW电动机，供电设备的额定电流为1000A。
计算进线电流的大小。
根据负载功率法，可以计算出负载的电流大小：负载功率P=2MW=2000kW电流I = P / (根号3 × U × cosθ) = 2000 / (根号3 × 10 × cosθ) ≈ 115.47A根据线路长度，可以计算出电压降：考虑电压降后的电流大小为：I'=I×(U-ΔU)/U=115.47×(10-23.094)/10≈107.55A根据供电设备的额定电流，可以确定进线电流的大小：进线电流=MAX(I',额定电流)=MAX(107.55,1000)=1000A因此，进线电流的大小为1000A。
4.总结通过以上例子，我们可以看出10KV高压进线电流的计算过程是基于负载功率、电流测量和电流限制等因素进行综合考虑的。
10kv高压电缆计算公式
10kv高压电缆计算公式高压电缆是一种用于输送高电压电能的电力设备。
在电力传输和配电系统中，高压电缆起着至关重要的作用。
为了确保其正常运行和安全使用，我们需要进行一些计算，以确定高压电缆的参数和特性。
一、电缆电流计算公式高压电缆的电流是其最重要的参数之一，也是设计和选择电缆的基础。
根据电力系统的负荷情况和电气设备的需求，我们可以通过以下公式计算高压电缆的电流：I = P / (U × √3 × cosφ)其中，I表示电流，单位为安培（A）；P表示负荷功率，单位为千瓦（kW）；U表示电压，单位为伏特（V）；√3表示3的平方根，约等于1.732；cosφ表示功率因数。
根据给定的负荷功率和电压，可以计算出高压电缆所需的电流。
这有助于我们选择合适的电缆容量和规格，确保电缆能够承受负荷并正常运行。
二、电缆截面积计算公式电缆的截面积是确定其导体尺寸和电阻的重要参数。
根据高压电缆的电流和额定电压，我们可以使用以下公式计算电缆的截面积：S = I / (K × U × √3)其中，S表示截面积，单位为平方毫米（mm²）；I表示电流，单位为安培（A）；K表示电缆的载流量系数，根据电缆的散热和周围温度等因素确定；U表示电压，单位为伏特（V）；√3表示3的平方根，约等于1.732。
通过计算得出的截面积，我们可以选择适当的电缆规格和型号，以满足电流传输的要求，并确保电缆的安全和可靠性。
三、电缆电阻计算公式电缆的电阻是其输电能力和负载能力的重要指标之一。
根据电缆的材料、长度和截面积，我们可以使用以下公式计算电缆的电阻：R = ρ × L / S其中，R表示电阻，单位为欧姆（Ω）；ρ表示电缆材料的电阻率，单位为欧姆·米（Ω·m）；L表示电缆的长度，单位为米（m）；S表示电缆的截面积，单位为平方米（m²）。
通过计算电缆的电阻，我们可以评估电缆的导电能力和电能损耗情况，为电力系统的设计和运行提供参考。
10kV架空线路电压损失计算
截面S(mm2) 34.992
电压损失百分数 Δ U% 65.48 电压损失百分数 Δ U% 49.41 电压损失百分数 Δ U% 38.58 电压损失百分数 Δ U% 31.99 电压损失百分数 Δ U% 28.41 电压损失百分数 Δ U% 25.29 电压损失百分数 Δ U% 22.81 电压损失百分数 Δ U% 20.31
0.4kV导线选择及校 导线选择公式 户数 20 导线校验公式 35校验 最大负荷P(kW) 32 50校验 最大负荷P(kW) 32 70校验 最大负荷P(kW) 32 95校验 最大负荷P(kW) 32 120校验 最大负荷P(kW) 32 150校验 最大负荷P(kW) 32 185校验 最大负荷P(kW) 32 240校验 最大负荷P(kW) 32 导线单位长度电阻 r(Ω /km) 0.91 导线单位长度电阻 r(Ω /km) 0.63 导线单位长度电阻 r(Ω /km) 0.42 导线单位长度电阻 r(Ω /km) 0.31 导线单位长度电阻 r(Ω /km) 0.25 导线单位长度电阻 r(Ω /km) 0.198 导线单位长度电阻 r(Ω /km) 0.159 导线单位长度电阻 r(Ω /km) 0.12 P=户数*容量*需用系数 容量(kW) 2.0 需用系数 0.8 最大负荷P(kW) 32.000 Q=P*SINφ /COSφ SINφ 0.64 SINφ 0.64 SINφ 0.64 SINφ 0.64 SINφ 0.64 SINφ 0.64 SINφ 0.64 SINφ 0.64
0.4kV导线选择及校验 S=P/(1.732*UN*COSφ *J) 功率因数COSφ 1.732 Δ U=(P*r*L+Q*x*L)/ UN 导线单位长度感抗 r(Ω /km) 0.403 导线单位长度感抗 r(Ω /km) 0.392 导线单位长度感抗 r(Ω /km) 0.418 导线单位长度感抗 r(Ω /km) 0.406 导线单位长度感抗 r(Ω /km) 0.4 导线单位长度感抗 r(Ω /km) 0.394 导线单位长度感抗 r(Ω /km) 0.386 导线单位长度感抗 r(Ω /km) 0.377 0.8 额定电压UN(kV) 0.4 J 1.65
[高压电缆截面选择计算书]10kv高压电缆截面
![[高压电缆截面选择计算书]10kv高压电缆截面](https://img.taocdn.com/s3/m/10749d5908a1284ac9504344.png)
技术资料电缆截面选择计算计算条件A. 环境温度40℃。
B. 敷设方式●穿金属管敷设；●金属桥架敷设；●地沟敷设；●穿塑料管敷设。
C. 使用导线铜导体电力电缆● 6~10kV高压XLPE （交联聚乙烯绝缘）电力电缆。
● 380V 低压PVC （聚氯乙烯绝缘）或XLPE 电力电缆。
导线截面选择原则1导线的载流量1）载流量的校正 A. 温度校正K1=√（θn －θa ）/（θn －θc ）式中θn 导线线芯允许最高工作温度，℃；XLPE 绝缘电缆为90℃，PVC 绝缘电缆为70℃。
θa 敷设处的环境温度，℃；θc 已知载流量数据的对应温度，℃。
2）敷设方式的校正国标《电力工程电缆设计规范》GB50217-94中给出了不同敷设方式的校正系数。
综合常用的几种敷设方式的校正系数，并考虑到以往工程的经验及经济性，取敷设方式校正系数K2=0.73）载流量的校正系数K=K1×K22电力电缆载流量表表2 0.6/1kV PVC绝缘电力电缆载流量表表3 0.6/1kV XLPE绝缘电力电缆载流量表3短路保护协调1）6~10kV回路电力电缆短路保护协调S ≥I ×√t ×102/C式中S 电缆截面，mm 2；I 短路电流周期分量有效值，A ； t 短路切除时间，秒。
C 电动机馈线C=15320；其他馈线C=13666 2）380V 低压回路电力电缆短路保护协调●配电线路的短路保护协调 S ≥I ×√t/K式中S 电缆截面，mm 2；I 短路电流有效值（均方根值），A ； t 短路电流持续作用时间，秒。
K PVC 绝缘电缆K=115；XLPE 绝缘电缆K=143● 380V 电动机回路短路保护协调电缆的允许电流大于线路短路保护熔断器熔体额定电流的40%。
4电缆的最小截面A. 6~10kV电力电缆根据铜冶炼厂实际使用经验，采用断路器时，最小截面70~95 mm2。
（在新设计的工程中应根据短路电流数据进行计算） B. 低压电力电缆最小截面4 mm2。
电缆选型电缆截面估算电压降等计算
电缆选型电缆截面估算电压降等计算电缆选型电缆的型号组成与顺序：1:类别、用途2:导体3:绝缘4:内护层5:结构特征6:外护层或派生7:使用特征1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。
型号中的省略原则：电线电缆产品中铜是主要使用的导体材料，故铜芯代号T省写，但裸电线及裸导体制品除外。
裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号，电气装备用电线电缆类和通信电缆类也不列明，但列明小类或系列代号等。
第7项是各种特殊使用场合或附加特殊使用要求的标记，在“-”后以拼音字母标记。
有时为了突出该项，把此项写到最前面。
如ZR-(阻燃)、NH-(耐火)、WDZ-(低烟无卤、企业标准)、-TH(湿热地区用)、FY-(防白蚁、企业标准)等。
数字标记铠装层外被层或外护套0 无---1 联锁铠装纤维外被2 双层钢带聚氯乙烯外套3 细圆钢丝聚乙烯外套4 粗圆钢丝5 皱纹(轧纹)钢带6 双铝(或铝合金)带8 铜丝编织9 钢丝编织电缆的型号表示含义：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆;二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙烯，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝;四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙烯护套五、派生代码－D不滴流，P干绝缘;六、外护层代码七、特殊产品代码－TH湿热带，TA干热带;八、额定电压－单位KV电缆型号选型注意事项1、SYV：实心聚乙烯绝缘射频同轴电缆2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）3、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯用途：仪器、仪表、对讲、监控、控制安装4、RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号5、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量6、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明7、A VVR 聚氯乙烯护套安装用软电缆8、SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用9、RV、RVP 聚氯乙烯绝缘电缆10、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆11、BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用12、RIB 音箱连接线（发烧线）13、KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量14、SFTP 双绞线传输电话、数据及信息网15、UL2464 电脑连接线16、VGA 显示器线17、SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）18、SDFA VP、SDFA VVP、SYFPY 同轴电缆，电梯专用19、JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆电缆截面估算方法先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。
导线压降计算方式
U（导线）=I（总）*R（导线），再乘以2就是实际压降。
如有侵权请联系告知删除，感谢你们的配合！
5、电缆压降计算总公式
推导U（导线）=I（总）*R（导线）=【I（设备1）+I（设备N）+I（导线）】*【ρ*L/S】
=【I（设备1）+I（设备N）+U（12V）/R（导线）】*【ρ*L/S】
={I（设备1）+I（设备N）+U（12V）/【ρ*L/S】}*【ρ*L/S】
最后结论U（导线）={I（设备1）+I（设备N）+U（12V）/【ρ*L/S】}*【ρ*L/S】
导线压降如何计算
解决思路：
1、已知电缆电阻率，长度，横截面积，可求出电缆电阻
2、已知电缆电阻，供电电压，可求出电缆额定电流
3、已知设备工作电流，电缆额定电流，可求出线路总电流
4、已知线路总电流，电缆电阻，可求出电缆压降
5、推导电缆压降计算总公式
详细分析：
1、电缆电阻计算
根据电阻公式：R=ρ×l/s.其中ρ为电阻率,l为长度,s为横截面积.由此便可求铜导线得电阻.注意,电阻 与温度也有关系,不过这里我们一般都认为是常温.故暂不考虑温度影响.
铜的电阻率ρ=0.01851Ω．mm2/m,这个是常数.
物体电阻公式：R=ρL/S
式中：Biblioteka R为物体的电阻（欧姆） ；ρ为物质的电阻率，单位为欧姆米（Ω.mm2/m）。
L为长度，单位为米（m）
S为截面积，单位为平方米（mm）2
这样距离是L（米）的单条线缆的电阻为R（导线）=ρ*L/S
2、电流计算公式I=U/R（I表示电流、U代表电压、R代表电阻）
电缆降压公式计算
电缆降压公式计算全文共四篇示例，供读者参考第一篇示例：电缆降压公式计算是在电力行业中非常重要的一项工作之一，其作用是根据电力传输的需求和电缆的特性来确定电缆的降压情况，以确保电力传输的安全、稳定和高效。
在电缆降压公式计算中，需要考虑到诸多因素，如电流、电压、电阻、长度等等，以便准确地计算出电缆的降压情况。
我们需要了解一些基本的电缆降压公式计算的原理。
在电力传输过程中，电缆的电阻会导致电压的降低，这就是所谓的电缆降压现象。
电缆的降压情况取决于传输电流的大小，电缆的长度和截面积等因素。
一般来说，当电流越大、电缆长度越长、电缆截面积越小时，电缆的降压越明显。
电缆降压公式计算的基本公式是：电压降= 电流× 电阻× 长度。
这个公式表达了电缆的电压降低与电流、电阻和长度之间的关系。
根据这个公式，我们可以通过调整电流、电阻和长度等参数来计算电缆的降压情况。
在实际应用中，还需要考虑到电缆的温度、环境条件等因素，以确保计算结果的准确性。
在进行电缆降压公式计算时，需要注意以下几点：1. 选择合适的电阻值。
电缆的电阻会影响电缆的降压情况，因此在计算中需要准确地确定电缆的电阻值。
通常情况下，可以通过电缆的型号、材质和截面积等参数来确定电缆的电阻值。
2. 注意电线的长度。
电缆长度越长，电阻越大，电压降低也就越明显。
在计算电缆的降压情况时，需要准确地测量电缆的长度，并考虑到这个因素。
3. 考虑电流的变化。
电缆的降压情况与电流的大小密切相关，因此在电缆降压公式计算中，需要根据实际的电流值来确定电缆的降压情况。
4. 考虑环境因素。
电缆的降压情况还受到环境条件的影响，如温度、湿度等因素。
在进行电缆降压公式计算时，需要考虑到这些环境因素，并进行适当的修正。
第二篇示例：电缆降压公式计算是指在电力输电时，由于电缆本身的电阻会使输电线路中的电压发生一定的降压现象，为确保电力输送的稳定性和效率，需要对电缆的降压进行精确的计算和控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、导线选型：
导线的选择原理是采用经济电流密度法计算得到的。
计算步骤为：
（1）、通过Φ=
cos 3u e P I 计算得出导线长期允许通过的最大电
流I(安)
（2）、通过T=年最大负荷年最大电量
计算得出年最大负荷利用小时数T （3）、通过计算得到的最大负荷利用小时数后查取经济电流密度J
（4）、通过J
I S =计算得出最大载流截面积S （mm ²） 最后通过计算得到的最大载流截面积S （mm ²）及导线长期允许通过的最大电流I(安)，与典设中相应型号导线的技术参数进行对比分析后，可确定最终选用的导线型号。
（具体分析说明见分项内容）
P 表示有功功率（即负荷预测目标年的负荷）
Ue 表示 额定电压
Φcos 表示功率因素（0.85及以上）
2、线路末端压降计算
钢芯铝材质虽然是较为理想的导电材质，但是随着供电半径的增加，以及所选用的导线截面型号不同，影响了后期在线路上产生的损耗的大小，即产生的压降的大小。
因此需要对线路的压降进行计算校验，以便后期可以有效的节能降损。
计算步骤为：
2.1.
(1)收集导线长度L ，所选的导线截面积S
(2)预测导线后期的最大有功功率P
(3)通过100
1U SC PL U ⨯=∆计算得出电压降 (4)通过U2=U1-ΔU 计算得出线路末端电压
(5)通过%100sin cos cos %2⨯+=∆）X （R U P U e φφφ
计算得出压降百分比（一般规定10千伏线路压降百分比允许范围是±7%P-有功功率（千瓦）
L-线路长度（km ）
S-所选导线截面积（mm ²）
C-当为三相四线时，铜导线为83，铝导线为50；当为单相时，铜导线为14，铝导线为8.3。
2.2
(1)收集导线长度L ，所选的导线截面积S
(2)预测导线后期的最大有功功率P
(3) 通过%100sin cos cos %2⨯+=∆）X （R U PL U e φφφ
计算得出压降百分比
(4)通过U2=U1-ΔU 计算得出线路末端电压
一般规定10千伏线路压降百分比允许范围是±7%） R X 参考附表。
