ZigBee网络地址分配机制及路由失效自修复研究

合集下载

基于ZigBee的自愈自组网的设计与应用

基于ZigBee的自愈自组网的设计与应用

基于ZigBee 的自愈自组网的设计与应用饶达琴,张文超(杭州电子科技大学电子信息学院,浙江杭州310018)摘要:ZigBee 技术为低功耗、低成本、低复杂度、适中数据传输率和且具有自组织功能的无线监控网络的组建提供了坚实的技术基础。

为了增强无线网络在无人值守、远程监控等应用中的稳定性及智能化,本文在分析ZigBee 协议体系结构以及Z_Stack 协议栈基础上,研究了如何基于CC2530组建具有自组网、自愈特性的ZigBee 无线网络,通过对无人值守的通信基站的交流电压、电流和温湿度环境等参数的远程实时监控的试验,实现了网络的自组网与自愈功能,增强了网络的稳定性及智能化。

关键词:ZigBee ;自组网;Z_Stack ;CC2530中图分类号:TN925文献标识码:A文章编号:1674-6236(2012)23-0111-03Design and application of self -organized and self -healing network based on ZigBeeRAO Da -qin ,ZHANG Wen -chao(School of Electronics&Information ,Hangzhou Dianzi University ,Hangzhou 310018,China )Abstract:ZigBee technology provides a substantial basis for wireless monitoring and controlling network with low -power consumption ,low -cost ,low complexity ,moderate -data -rate ,self -organized and self-healing.In order to enhance the stability and intelligent for the wireless network ’s application in the unattended and remote monitoring ,Based on analysis of the basic architecture of ZigBee protocols and Z_Stack ,discusses how to organize a wireless networking with the features of self -organized and self -healing by CC2530.And with the experiment of the remote real -time monitor for industrial frequency voltage value ,current value ,temperature and humidity of unmanned communication stations ,the function of self -organized and self -healing are realized ,enhancing the wireless network stability and intelligent.Key words:ZigBee ;self -organized ;Z_Stack ;CC2530收稿日期:2012-08-09稿件编号:201208028作者简介:饶达琴(1987—),男,江西上饶人,硕士研究生。

Zigbee节点设备地址分配算法应用研究

Zigbee节点设备地址分配算法应用研究

Zigbee节点设备地址分配算法应用研究作者:蔡彬彬来源:《电脑知识与技术》2020年第28期摘要:ZigBee通信协议采用分布式地址分配机制给网络中每个节点设备分配网络地址,本文在深入研究Zig Bee设备地址分配算法的基础上,以Zig Bee应用最为广泛的树簇拓扑网络结构为例,组建一个包括Zig Bee协调器节点、路由节点及终端设备节点等完整结构的Zig Bee无线网络,给出了详细的节点设备地址分配计算方法及实现流程。

关键词:Zig Bee技术;树簇拓扑;设备节点地址分配中图分类号:TP212 ; ;文献标识码: A文章编号:1009-3044(2020)28-0074-03Abstract: ZigBee communication protocol uses distributed address allocation mechanism to assign network address to each node in the network. In this paper, based on the in-depth study of ZigBee device address allocation algorithm, taking ZigBee tree cluster topology network structure which is the most widely used as an example, a ZigBee wireless network including ZigBee coordinator node, routing node and terminal device node is established The detailed calculation method and implementation process of node device address assignment are given.Key words: Zig Bee;cluster tree network;node address assignmentZigBee技术是一种近距离、低成本、低功耗、低速率的无线通信技术[1],该技术面向的主要领域是低速个人无线区域网,符合IEEE802.15.4标准,主要适用于监控、工业应用、家庭自动控制(智能家居)以及设备远程控制,目的是满足小型低价设备的无线连接和控制。

ZigBee自组网地址分配与路由协议技术详解

ZigBee自组网地址分配与路由协议技术详解
需要注意的是: Coordinator 和 Router 节点可以包含自己的子节点。 End Device 不能有自己的子节点。 有同一个父节点的节点之间称为兄弟节点 有同一个祖父节点的节点之间称为堂兄弟节点 每一个节点都只能和他的父节点和子节点之间通讯。
如果需要从一个节点向另一个节点发送数据,那么信息将沿着树的路径向上传递到最近的祖先节 点然后再向下传递到目标节点。 这种拓扑方式的缺点就是信息只有唯一的路由通道。另外信息的路由是由协议栈层处理的,整个 的路由过程对于应用层是完全透明的
如果一个设备 Cskip(d)的值为 0,则没有路由能力,该设备为终端设备; 如果一个设备 Cskip(d)的值大于 0,则有路由能力,该设备为路由器设备。 网络中分配地址为(n 为当前分配节点个数) 终端:An=Ak+1+Cskip(d)*(n-1) 路由器:An=Ak+Cskip(d)*Rm*(n-1); 下一个路由器设备分配地址为前一个已分配路由器地址加 Cskip 偏移量 CurNodeInfo.NextRouterAddr+ = CurNodeInfo.Cskip; 下一个要分配的终端设备地址为前一个已知分配地址+1 CurNodeInfo.NextEndDevAddr++;
ZigBee 树状路由机制
假设一个路由器要发送数据包到目标地址 D。这个路由器的网络地址个网络深度为 A 和 d。它 首先会判断目标地址设备是否是它的子设备,应当满足: A < D < A+Cskip(d-1) 如果目标设备是它的子设备,下一跳地址就是
否则,路由器将此数据包发向它的父节点。
通常在支持网状网络的实现上,网络层会提供相应的路由探索功能,这一特性使得网络层可以找 到信息传输的最优化的路径。需要注意的是,以上所提到的特性都是由网络层来实现,应用层不 需要进行任何的参与。 网状网络拓扑结构的网络具有强大的功能,网络可以通过“多级跳”的方式来通信;该拓扑结构 还可以组成极为复杂的网络;网络还具备自组织、自愈功能;

ZigBee树型网络地址分配及结构

ZigBee树型网络地址分配及结构

ZigBee树型网络地址分配及结构
树型路由机制包括配置树型地址和树型地址的路由。

当协调器建立一个新的网络,它将给自己分配网络地址0,网络深度d=0。

网络深度表示仅仅采用父子关系的网络中,一个传送帧传送到ZigBee协调器所传递的最小跳数。

如“节点A”加入网络并与协调器连接,那么“节点A”的网络深度是1;“节点B”加入网络并与“节点A”连接,那么“节点B”的网络深度是2,依此类推。

在树簇型网络中,协调器和路由器都可以连接N个路由节点和终端节点做为自己的子节点,形成一个个“簇”。

但是协调器和路由器能连接的子节点的数量是不是无限的呢?
协议栈中,有以下几个参数影响网络拓扑的形态:
Cm(nwkMaxChildren):每个父节点可以连接的子节点的总个数;
Rm(nwkMaxRouters):在Cm中,可以是路由节点的个数,Rm<=Cm;
Lm:网络最大深度,协调器的深度为0。

这三个参数的值在Z-stack中分别由变量CskipChldrn、CskipRtrs、MAX_NODE_DEPTH决定。

这三个变量可以在NWK中的nwk_globals.c 和 nwk_globals.h 两个文件中查找。

地址的分配:
每一个节点加入网络时,都会被分配16位
(未完待续)。

ZigBee路由算法的研究与改进

ZigBee路由算法的研究与改进

KE YW ORDS Z g e ,r u igag r h , cu trte , AODVj, n ih o a l iB e o t lo i m n t lse -re r eg b述
Zg e iB e技术 是 一种短 距 离、 复杂度 、 功耗 、 低 低 低
用 前景 。Zg e iB e协议规范使 用 了 I E 8 2 1 . E E 0 . 5 4定义
在 Zg e iB e网络 层 中 , 采用 分 布式 地址 分 配方案 来 分 配 网络地址 。该 方案 为每 一个 父设备 分配 一个有 限
的 网络地 址 段 , 由父设 备 具 体分 配 一 个 网络 地址 给 再 它的每 个子 设备 , 些 地址在 同一 个 网络 中是唯一 的 。 这 协 调节 点在 建 立 网络 以后使 用 1 6位 的 1 6进 制 数 O 0 XO 0作 为 自己的 网络 地 址 , 由节 点 和终 端 节 点加 路 入 网络后 , 用父设 备 给他分 配 的 1 位 的短 地址来 通 使 6 信 。整 个 网络 的架构 由 3个值 决 定 , 别是 : 分 网络 的最
大 深 度 ( m) 每 个 父 设 备 最 多 拥 有 的 子 节 点 个 数 L ,
的物理 层 ( HY) P 和媒体介质 访 问层 ( MAC , 在此基 )并
础上 定义 了 网络层 ( NWK) 应用 层 ( L 架构 。网 和 AP )
络 层 提供 的 功能 主要是 新建 一个 网络 、 点加 入 和离 节
o i i a l o i m ,p o o e o r c ie r u e me h d b s d o h eg b r t b e a d n i h o o e n n l z s t e a t a r n la g rt g h r p s s a c r e tv o t t o a e n t e n i h o a l n eg b r n d ,a d a a y e h c u l

zigbee入网退网机制分析

zigbee入网退网机制分析

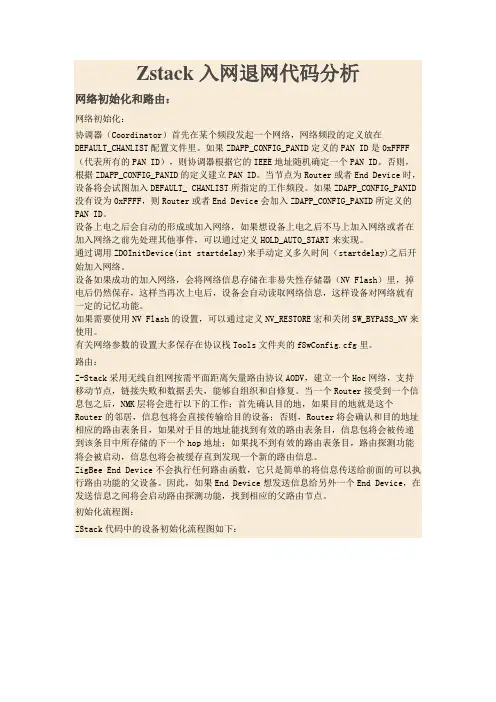

Zstack入网退网代码分析网络初始化和路由:网络初始化:协调器(Coordinator)首先在某个频段发起一个网络,网络频段的定义放在DEFAULT_CHANLIST配置文件里。

如果ZDAPP_CONFIG_PANID定义的PAN ID是0xFFFF(代表所有的PAN ID),则协调器根据它的IEEE地址随机确定一个PAN ID。

否则,根据ZDAPP_CONFIG_PANID的定义建立PAN ID。

当节点为Router或者End Device时,设备将会试图加入DEFAULT_ CHANLIST所指定的工作频段。

如果ZDAPP_CONFIG_PANID没有设为0xFFFF,则Router或者End Device会加入ZDAPP_CONFIG_PANID所定义的PAN ID。

设备上电之后会自动的形成或加入网络,如果想设备上电之后不马上加入网络或者在加入网络之前先处理其他事件,可以通过定义HOLD_AUTO_START来实现。

通过调用ZDOInitDevice(int startdelay)来手动定义多久时间(startdelay)之后开始加入网络。

设备如果成功的加入网络,会将网络信息存储在非易失性存储器(NV Flash)里,掉电后仍然保存,这样当再次上电后,设备会自动读取网络信息,这样设备对网络就有一定的记忆功能。

如果需要使用NV Flash的设置,可以通过定义NV_RESTORE宏和关闭SW_BYPASS_NV来使用。

有关网络参数的设置大多保存在协议栈Tools文件夹的f8wConfig.cfg里。

路由:Z-Stack采用无线自组网按需平面距离矢量路由协议AODV,建立一个Hoc网络,支持移动节点,链接失败和数据丢失,能够自组织和自修复。

当一个Router接受到一个信息包之后,NMK层将会进行以下的工作:首先确认目的地,如果目的地就是这个Router的邻居,信息包将会直接传输给目的设备;否则,Router将会确认和目的地址相应的路由表条目,如果对于目的地址能找到有效的路由表条目,信息包将会被传递到该条目中所存储的下一个hop地址;如果找不到有效的路由表条目,路由探测功能将会被启动,信息包将会被缓存直到发现一个新的路由信息。

ZigBee无线网络原理

ZigBee无线网络原理

ZigBee无线网络原理
ZigBee无线网络是一种低功耗、低速率的无线网络通信协议,其原理基于IEEE 802.15.4标准。

它适用于需要将大量节点连
接到一个中心控制器的应用场景,具备自组织、自修复和自动路由等特性。

ZigBee网络由三种设备组成:协调器(Coordinator)、路由器(Router)和终端设备(End Device)。

协调器是网络的核心,负责管理网络配置和协调各个设备的通信。

路由器可以转发数据包,并帮助建立路由表,使数据传输更高效。

终端设备是最简单的节点,功能有限且通信范围较短。

这些设备可以通过无线信道进行通信,并使用MAC层和物理层协议来实现数据传输。

ZigBee网络采用星型、树型或网状拓扑结构,其中协调器处
于网络的根节点,其他设备通过与协调器的直接或间接连接来实现通信。

网络中的节点可以根据实际情况自动组建和拓扑重组,无需手动配置。

在数据传输过程中,ZigBee网络使用CSMA-CA(载波感知多路访问监听)机制来协调节点的发送行为,避免冲突和碰撞。

每个节点都有一个64位的唯一地址,用于标识设备和建立通
信连接。

节点之间可以通过短距离的无线信道进行通信,距离一般在几十米到几百米之间,受限于无线信号传播和环境干扰等因素。

ZigBee网络支持多种应用层协议和功能,例如家庭自动化、
工业控制、智能电网等。

它的低功耗特性使得它在电池供电设备、传感器网络等场景下得到广泛应用。

通过合理设计和优化网络结构和通信机制,ZigBee无线网络可以实现可靠的数据传输和灵活的网络管理。

ZigBee地址模式分析

ZigBee地址模式分析

ZigBee地址模式分析我们知道ZigBee设备有两种地址。

一种是64位IEEE地址(物理),即MAC地址,另一种是16位网络地址。

64位地址使全球唯一的地址,设备将在它的生命周期中一直拥有它。

它通常由制造商或者被安装时设置。

这些地址由IEEE来维护和分配。

我们刚买到的调和上的IEEE地址应该是全部的F,我们可以通过TI的软件SmartRF Flash Programmer重新写入一个IEEE地址,这就像我们的PC上的物理地地类似,在全球范围内物理地址是唯一的。

不过在ZigBee设备中我们也可以更改这个地址,其实也就不确保全球唯一了,当然,在PC上也可以通过软件更改物理地址,不过只要在一个局域网中没有两个相同的物理地址,是一样可以连接互联网。

很多学校里的上网帐号就是和物理地址进行绑定的,分配给一台PC上的IP地址,是不可能在另一个PC上使用,除非修改PC的物理地址。

说多了,其实也就是你应该必须保证在你组成的网络中,不可以写入相同的IEEE地址。

16为网络地址是当设备加入网络后由协调器或路由器分配的。

它在网络中是唯一的,用来在网络中鉴别设备和发送数据。

在这个版本的中Z-Stack-1.4.3-1.2.1中,可以看到下面typedef enum{afAddrNotPresent = AddrNotPresent, //绑定afAddr16Bit = Addr16Bit,//短地址afAddrGroup = AddrGroup, //组发送afAddrBroadcast = AddrBroadcast//广播发送} afAddrMode_t;typedef struct{union{uint16 shortAddr;} addr;afAddrMode_t addrMode;byte endPoint;} afAddrType_t;这里的地址模式只有4种,而没有IEEE地址的什么事,不过可以想像,在一个ZigBee网络中,当ZigBee的协调器建立网络成功以后,终端设备或者路由器设备打开电源开关加入网络时,网络成功后协调如何知道它管辖的表具号呢?这时会分配一个16位的短地址,当加入网络时终端会发送一个响应给协调器,协调器的短地址是知道的因为是0x0000,当设备加入成功后,会产生一个ZDO_STATE_CHANGE_EVT事件,这个事件就是设备加入网络成功后,并在网络中的身份确定后产生的一个事件,我们可以在这里处理,一些初始化,比如可以发送终端的短地址,IEEE地址等,这里协调器接收到以后,可以提取出终端的短地址,其实在终端给协调器发送的每个数据包中,都含有其自身的短地址,如下面的结构体当中的afAddrType_t srcAddr;协调器在接收到短地址后,就可以知道自己下面管辖的终端结点,或者路由结点有那些了,协调器提取到的短地址可以存放到一个非易失性的存储器中,这时如果要使用直接地址模式,也就是单播的话,就可以在这个表中查找,当然这要和上位机的软件结合起来,起码应该让用户看到这些短地址,这种短地址再和某种应用中的属性对应起来。
