接地端子与接线端子有何区别
电压互感器接线方式
前言，电压互感器电力系统中通常有四种接线方式，电压互感器接线接地、相位等必须按严格的接法，并且电压互感器二次侧严禁短路。
1）Vv接线方式：广泛用于中性点绝缘系统或经消弧线圈接地的35KV及以下的高压三相系统，特别是10KV三相系统，接线来源于三角形接线，只是“口”没闭住，称为Vv接，此接线方式可以节省一台电压互感器，可满足三相有功、无功电能计量的要求，但不能用于测量相电压，不能接入监视系统绝缘状况的电压表。
（2）Y,yn接线方式：主要采用三铁芯柱三相电压互感器，多用于小电流接地的高压三相系统，二次侧中性接线引出接地，此接线为了防止高压侧单相接地故障，高压侧中性点不允许接地，故不能测量对地电压。
信息请登录：输配电设备网（3）YN,yn接线方式：多用于大电流接地系统。
（4）YN,yn,do接线方式：也称为开口三角接线，在正常运行状态下，开口三角的输出端上的电压均为零，如果系统发生一相接地时，其余两个输出端的出口电压为每相剩余电压绕组二次电压的3倍，这样便于交流绝缘监视电压继电器的电压整定，但此接线方式在10KV及以下的系统中不采用。
一、一个单相电压互感器接线方式一个单相电压互感器接线方式一个单相电压互感器的接线，用于对称的三相电路，二次侧可接仪表和继电器。
二、两个单相电压互感器互V/V型的接线方式两个单相电压互感器互V/V型的接线方式两个单相电压互感器的V/V形接线，可测量线电压，但不能测相电压，它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中。
电压互感器接线图之vv接法实物图：JDZ-10电压互感器JDZJ-10电压互感器接线实物图JDZX9-10G电压互感器、JDZ9-10电压互感器实物接线图三、三个单相电压互感器Y0/Y0型的接线方式三个单相电压互感器Y0/Y0型的接线方式可供给要求测量线电压的仪表和继电器，以及要求供给相电压的绝缘监察电压表。
四、三个单相三绕组电压互感器或一个三相五柱式三绕组电压互感器接成Y0/Y0/Δ型三个单相三绕组电压互感器或一个三相五柱式三绕组电压互感器接成Y0/Y0/Δ型接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。
浅谈三相有功电能表接线检查方法及步骤
浅谈三相有功电能表接线检查方法及步骤摘要：在电力系统中，三相电能表的使用十分普遍。
因三相电能表配上互感器时接线复杂，容易出现接线错误。
电能表接线错误，不仅会产生计量差错，还有可能造成电能表损坏或人员伤亡事件。
为及时发现并更正错误接线，确保计量装置接线的正确，及时挽回电量电费损失、降低生产经营风险，对三相电能表进行接线检查十分必要。
本文主要阐述三相三线、三相四线两种有功电能表的正确接线方式、现场检查方法及步骤，通过实例分析，为处理错误接线提供处理建议。
希望能为电能表接线检查工作提供参考与借鉴。
关键词：三相四线、三相三线、有功电能表、接线检查前言：三相电能表应用非常广泛，当三相电能表配上互感器时，接线相对复杂，容易出现接线错误。
本文通过理论结合实例的形式，利用伏安相位表等工具，使用相量图的方法检查错误接线。
正文：一、三相四线有功电能表的正确接法三相四线有功电能表由3组电磁元件组成，正确接入时，接线如图1所示：第1元件接a相电流，a相电压；第2元件接b相电流，b相电压；第3元件接c相电流，c相电压。
在三相负荷均衡时，电能表计量电路的有功功率为：图1二、三相四线电能表接线检查方法使用伏安相位表对低压带电流互感器的三相四线有功电能表进行接线检查分析。
具体方法及步骤如下：1、测量线电压。
使用伏安相位表对三相四线电能表的第1、2、3元件电压端子进行线电压测量。
正常情况下线电压为；；；若非380V需检查电压是否反接、电压接线是否牢固。
2、测量相电压。
使用伏安相位表对电能表的第1、2、3元件电压端子对地端子进行相电压测量。
正常情况下相电压为；；；若出现0V或非全电压则可判断为断相。
3、测量三相对A点电压使用伏安相位表对电能表的第1、2、3元件电压端子对A点进行相电压测量。
正常情况下相电压为；；；测量为0V的元件端子表示接入的为A相。
如果出现两个0V或全为0V或全为380V，则可判断为电压短接。
4、测量相电流使用伏安相位表对电能表第1、2、3元件电流进线端子进行相电流测量。
电工接线方法和技巧
电工接线方法和技巧电工接线是指在电气设备的安装过程中，将电缆或导线与设备内部的电路连接起来的一项重要工作。
正确的接线方法和技巧对于保证电气设备的正常运行和人员的安全至关重要。
下面将介绍一些常用的电工接线方法和技巧。
1.接地线的连接接地线的连接是电气设备安装中非常重要的一步。
在接地线安装时，应确保接地线与设备的接地端子接触良好，接地线的连接处应牢固可靠。
接地线的导线截面积应根据设备的功率和运行电流来选择，一般大型设备的接地线的导线截面积应不小于20平方毫米。
2.导线连接导线的连接包括压接连接和螺栓连接两种。
对于小型电气设备，如照明灯具，一般可以采用压接连接。
压接连接时，应确保导线剥除的长度适当，不应过长或过短；安装导线时，应将导线与端子的接触面清洁干净，无油污等杂质；使用专用的压接工具进行压接，确保压接牢固可靠。
对于大型电气设备，如变压器等，一般采用螺栓连接。
螺栓连接时，应先确保螺栓螺母的型号规格符合要求；在安装时，应将导线的端子放在螺母下方，并使用扳手将螺丝拧紧，确保连接牢固可靠。
螺栓连接时，还应注意导线长度合适，不应过长或过短，避免张力过大或过小。
3.接线端子的选择接线端子是电气设备中连接导线的关键部分，对于接线端子的选择需要根据具体情况进行考虑。
一般情况下，可以选择具有良好导电性能、防腐耐用和耐高温的接线端子。
常用的接线端子有铜接线端子、铝接线端子和铁接线端子等。
在选择接线端子时，还需要根据导线的截面积来选择适当的接线端子，确保接触面积大，接触可靠。
4.导线的净化处理在连接导线之前，需进行导线的净化处理，以保证接触面干净，并提高接触导电性能。
导线净化处理的方法有机械净化和化学净化。
机械净化主要包括刮除导线表面的氧化物和锈蚀物，化学净化主要采用溶液或化学药品对导线进行清洗和处理。
5.接线盒的使用对于需要连接多根导线的情况，可以使用接线盒来进行连接。
接线盒的使用可大大方便导线的安装和连接工作。
在使用接线盒时，应注意盒内导线的连接应牢固可靠，接线盒的外部固定牢固。
接地端子箱的用途-概述说明以及解释
接地端子箱的用途-概述说明以及解释1.引言1.1 概述接地端子箱是一种用于实现电气系统接地的设备，它扮演着极为重要的角色。
在电气工程中，接地是一项必不可少的安全措施，旨在保护人员和设备免受电击等意外伤害的危险。
接地端子箱作为一个重要的接地装置，被广泛应用于各种电气系统中。
该设备的主要功能是将电气系统中的电流通过导线引流到接地，从而确保电气设备正常运行和人身安全。
接地端子箱通常由金属材料制成，具有良好的导电性能和耐腐蚀性。
它通常被安装在电气系统的特定位置，以便于接地连接。
利用接地端子箱能够有效地把电流引导到大地，从而降低电气系统中可能存在的电压潜在差异，防止电气设备产生漏电等问题。
此外，接地端子箱还提供一个统一的接地点，方便维护人员进行接地连接，保证接地的连贯性和可靠性。
在电气系统设计和建设过程中，接地端子箱的安装和使用是非常重要的环节。
安装接地端子箱需要考虑到电气系统的具体情况，如系统的绝缘等级和电流负荷。
同时，在使用过程中也需要注意连接的可靠性和导线的质量，以确保接地效果的可靠性和安全性。
总之，接地端子箱在电气系统中发挥着重要的作用。
它能够有效地保护人员和设备的安全，预防电气事故的发生。
随着电气技术的不断发展，接地端子箱在各个领域中的应用前景将会更加广阔。
因此，我们应该高度重视接地端子箱的作用，并在电气系统设计和使用中合理地配置和使用它。
1.2文章结构1.2 文章结构本文将围绕接地端子箱的用途展开讨论，内容主要分为三个部分：引言、正文和结论。
通过这样的结构，读者可以全面了解接地端子箱的定义、功能以及安装和使用注意事项，进一步认识接地端子箱在电气系统中的重要性和应用前景。
引言部分将概述本文所要探讨的主题——接地端子箱。
首先，我们会简单介绍接地端子箱的概念和基本功能，以便读者了解接地端子箱的基本作用。
其次，我们将介绍本文的结构和主要内容，帮助读者在阅读过程中有一个清晰的框架，以便更好地理解和吸收文章中的信息。
(完整word版)接线端子插接插件和各类连接器的基础知识
接线端子和各类连接器的基础知识接线端子用于将分开的电路连接到一起。
通常这些连接器用于常需要切换和断开的场合，如连接电源，连接外围电路，或者需要更换的扩展部分。
该教程涵盖内容在本教程中，我们将介绍下面主题•关于接线端子的常见术语•将接线端子进行区别分类•介绍上述分类之间的区别•介绍如何使用极性防反的接线端子•介绍如何使用极性防反的接线端子建议先阅读在您开始阅读本文之前，请确保您已经知道或者学习了以下教程中所罗列的内容:•什么是电路？（What is a circuit？)•电压、电流、电阻和欧姆定律（Voltage， Current，Resistance and Ohm’s Law)•导线的基础知识（Working with Wire）•极性和极性元件（Polarity)•如何给项目供电(Powering Your Project）接线端子术语在我们开始讨论一些常用的连接器之前，让我们来探讨用于描述接线端子的术语.公母端子Gender–接线端子的公母性说明了它是用来插入还是被插入的。
（哈哈，如果你还是单纯的孩子,更详细的解释估计你得去问问你父母)遗憾的是，有些被称为公头的端子，实际上是按照母头的端子来使用的。
在接下来的示例中，我们将将说明这些缘由。
Male and female 2。
0mm PH series JST connectors左边公右边母的 2。
0mm PH系列的JSP接线端子极性—大多数接线端子有约定的极性方向.这种特性使得接线端子可以防止接反。
North America wall plug 有极性的美规墙上插头。
通过为插头叶片两种不同的宽度，插头只能单向进入插座触点—触点是接线端子真正起作用的功能部分。
它们是彼此接触的金属部件，形成电气导通的连接。
这里也往往是导致连接不良的地方：触点可能变脏或氧化、或者金属弹片的弹性随时间蠕化变小而将导致触点松脱或连接不可靠.ADH8066 mating connector该连接器上的触点清晰可见.间距–许多连接器由重复排列的一组触点组成。

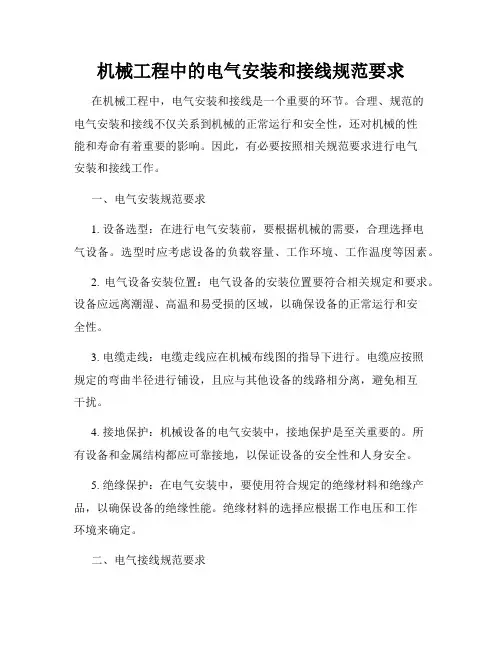

机械工程中的电气安装和接线规范要求
机械工程中的电气安装和接线规范要求在机械工程中，电气安装和接线是一个重要的环节。
合理、规范的电气安装和接线不仅关系到机械的正常运行和安全性，还对机械的性能和寿命有着重要的影响。
因此，有必要按照相关规范要求进行电气安装和接线工作。
一、电气安装规范要求1. 设备选型：在进行电气安装前，要根据机械的需要，合理选择电气设备。
选型时应考虑设备的负载容量、工作环境、工作温度等因素。
2. 电气设备安装位置：电气设备的安装位置要符合相关规定和要求。
设备应远离潮湿、高温和易受损的区域，以确保设备的正常运行和安全性。
3. 电缆走线：电缆走线应在机械布线图的指导下进行。
电缆应按照规定的弯曲半径进行铺设，且应与其他设备的线路相分离，避免相互干扰。
4. 接地保护：机械设备的电气安装中，接地保护是至关重要的。
所有设备和金属结构都应可靠接地，以保证设备的安全性和人身安全。
5. 绝缘保护：在电气安装中，要使用符合规定的绝缘材料和绝缘产品，以确保设备的绝缘性能。
绝缘材料的选择应根据工作电压和工作环境来确定。
二、电气接线规范要求1. 线缆选择：在进行电气接线时，要选择符合规定的线缆。
线缆应具有足够的导电能力、绝缘性能和耐磨性，以满足机械设备的要求。
2. 接线端子：接线时应选用合适的接线端子，确保其质量和性能符合要求。
接线端子的安装应牢固可靠，避免接触不良和松动现象。
3. 接线方式：根据机械设备的要求，选择合适的接线方式。
常见的接线方式包括螺钉接线、插头接线、焊接接线等。
接线时应注意接线的顺序和正确性。
4. 接线标识：为了便于维护和排查故障，接线时应进行标识。
可使用合适的标识方法，如贴标签、打印编号等，以方便后续的维护和管理。
5. 线缆固定：在进行电气接线时，要对线缆进行固定，以防止松动和挤压现象。
线缆固定应符合机械设备的要求，并保证线缆的安全性和可靠性。
综上所述，机械工程中的电气安装和接线规范要求非常重要。
遵循相关规范和标准，进行合理、规范的电气安装和接线，可以确保机械设备的正常运行和安全性。
插座的接地端子pe或n线在插座间不串联连接的理解-概述说明以及解释
插座的接地端子pe或n线在插座间不串联连接的理解-概述说明以及解释1.引言1.1 概述在家庭、办公室甚至公共场所，我们经常会使用插座来连接电器设备，为其提供电力供应。
但是，插座的设计和连接方式并不简单，其中一个重要的组成部分就是接地端子。
插座的接地端子可以分为PE（Protective Earth）和N线（Neutral Line）两种形式。
PE接地端子是指插座上的金属端子，它的作用是将电器设备的金属外壳与地面相连。
当电器设备出现漏电时，通过PE接地端子可以将漏电的电流直接引入地面，以保证人身安全。
这一环节的设置对于防止电器设备的外壳带电非常重要。
另一方面，N线是指插座上的中性线，它主要负责电流的回流。
当电器设备工作时，通过接线将电流引入设备，而N线则将电流从设备回流到电源。
N线在电路中起到平衡电压的作用，确保电器设备的正常运行。
然而，在插座之间的连接中，我们需要注意的是，PE接地端子和N 线不应串联连接。
这是因为PE接地端子主要是为了保护人身安全而设计的，而N线主要用于电流的回流。
如果将这两者串联连接，会导致电流在不应该流动的通路上发生，可能会给人身安全带来危险。
因此，合理的插座设计应该确保PE接地端子和N线分别与相应的接线端子相连，不混淆连接。
这样一来，插座才能正常地提供电力供应，并且在保证电器设备正常运行的同时，保障人身安全。
通过对插座的接地端子PE和N线以及插座间不串联连接的理解，我们能够更好地理解插座的设计原理，并在使用电器设备时注重安全。
希望本文能够为读者提供相应的指导和参考，确保电器使用的安全和可靠性。
1.2文章结构文章结构部分的内容可以包括以下几个方面：1. 引言：介绍文章的主题和背景，概述文章的目的和结构，引起读者对于该主题的兴趣。
2. 正文：根据文章的主题，按照逻辑顺序组织论点和论据。
2.1 插座的接地端子PE：介绍插座接地端子PE的定义、作用和重要性，讲解接地线的材质和规格标准，说明其在电器安全中的作用。
配电箱施工中的安装要求和电气接线规范
配电箱施工中的安装要求和电气接线规范随着电气设备的广泛应用，配电箱施工显得越来越重要。
本文将从安装要求和电气接线规范两个方面，探讨配电箱施工中需要遵守的相关规定。
一、安装要求1.1 选址安装配电箱的选址应根据使用环境和布线要求进行合理选择。
首先需要确保配电箱安装位置远离易燃易爆场所、水源和湿度过高的区域。
其次，要避免与其他设备相冲突，保证周围空间留有足够的安全距离，方便进行维护和操作。
最后，还要考虑通风、排烟等因素，确保配电箱安装的环境良好。
1.2 外观检查在进行配电箱安装前，应进行外观检查。
主要内容包括箱体外观是否完整、漆面是否有脱落、铆接钉是否松动、门锁是否牢固等。
如发现问题，应及时修复或更换。
外观检查的目的是确保配电箱的质量符合标准，避免施工后出现问题。
1.3 接地要求为了确保电气设备的安全可靠运行，配电箱的接地是必不可少的。
接地线应符合相关规范要求，接地电阻不应大于规定值。
在安装过程中，要确保接地线与配电箱的接地端子良好接触，牢固可靠，并与建筑物的大地接触良好。
同时，还需要进行接地线的专门测验，确保接地的效果符合标准。
二、电气接线规范2.1 线缆选择配电箱的电气接线要求使用优质的线缆材料，并根据不同的电流负荷选择合适的线径。
一般情况下，电源线和负载线需采用不同颜色的线缆，以便于维护和操作。
在选择线缆时，还要考虑线缆的耐抗拉、耐磨损等性能指标，确保线缆的使用寿命和可靠性。
2.2 绝缘处理电气接线的一个重要环节是绝缘处理。
所有的裸露导线和接线端子必须经过绝缘处理，以防止导线之间的短路或漏电现象。
常见的绝缘处理方法有绝缘胶带、绝缘套管等。
在绝缘处理时，要确保绝缘材料与线缆表面的贴合度良好，并进行适当的固定，防止绝缘材料脱落。
2.3 接线端子选择在进行电气接线时，正确选择接线端子也是非常重要的。
接线端子应具备良好的导电性能、耐腐蚀性能，并能够适应不同规格的导线。
在选择接线端子时，要根据实际需求选择合适的型号和规格，避免因接线端子选取不当导致接触不良、线缆松动等问题。
综合布线接地结构有哪些
综合布线接地结构有哪些根据建筑物接地和接线要求的规定：综合布线系统接地的结构包括接地线、接地母线（层接地端子）、接地干线、主接地母线（总接地端子）、接地引入线、接地体六部分，在进行系统接地的设计时，可按上述6个要素分层次地进行设计。
接地线接地线是指综合布线系统各种设备与接地母线之间的连线，所有接地线均为铜质绝缘导线，其截面应不小于4mm²。
当综合布线系统采用屏蔽电缆布线连至每层的配线柜。
若综合布线的电缆采用穿钢管或金属线槽敷设时，钢管或金属线槽应保持连续的电气连接，并应在两端具有良好的接地。
接地母线（层接地端子）接地母线是水平布线子系统接地线的公用中心连接点。
每一层的楼层配线柜应与本楼层接地母线相焊接；与接地母线同一配线间的所有综合布线用的金属架及接地干线均应与该接地母线相焊接。
接地母线应为铜母线，其最小尺寸为6mmX50mm宽，长度视工程实际需要来确定。
接地母线应尽量采用电镀锡以减小接角电阻，如不是电镀，则在将导线固定到母线之前，须对母线进行清理。
接地干线接地干线是由总接地母线引出，连接所有接地母线的接地导线。
在进行接地干线的设计时，应充分考虑建筑物的结构形式，建筑物的大小以及综合布线的路由与空间配置，并与综合布线电缆干线的敷设相协调。
接地干线应安装在不受物理和机械损伤的保护处，建筑物内的水管及金属电缆屏蔽层不能作为接地干线使用。
当建筑物中使用两个或多个垂直接地干线时，垂直接地干线之间每隔三层及项层需用与接地干线等截面的绝缘导线相焊接。
接地干线应为绝缘铜芯导线，最小截面应不于16mm²。
接地母线（层接地端子）一般情况下，每栋建筑物有一个主接地母线。
主接地母线作为综合布线接地系统中接地干线及设备接地线的转接点，其理想位置宜设于外线引入间或建筑配线间。
主接地母线应布置在直线路径上，同时考虑从保护器到主接地母线的焊接导线不宜过长。
接地引入线、接地干线、直流配电屏接地线、外线引入间的所有接地线、以及与主接地母线同一配线间的所有综合布线用的金属架均应与主接地母线良好焊接。
住宅内等电位端子和接地线有什么区别？可以同时使用吗
住宅内等电位端子和接地线有什么区别？可以同时使用吗关于住宅内的等电位端子和接地线有什么区别，是不是可以同时使用？如果我们想要了解这个问题，个人认为我们首先得了解等电位端子以及接地线各自的作用，然后对它们各自的作用再去进行对比分析，这样才能得到我们的答案。
所以下面是按照这个思路来给大家解答这个问题。
问题（一）：等电位端子和接地线的各自作用是什么？这里所谓的等电位端子和接地线的作用，主要是指等电位端子和接地线在我们住宅内所能实现的作用。
这里不去做定义上的深入的分析，而只是为了让大家简单明了的来理解他它们的作用。
①：等电位端子的作用。
等电位端子的作用就提现在等电位这三个字上，所以等电位所能实现的作用就是保证我们等电位端子下部所连接的区域电位是相等的。
那么电位相等以后，就不会出现电势差，也就就是电压。
大家应该都知道，在没有电压的情况下，电流就不可能传输，所以就避免了人体触电的可能。
②：接地线的作用。
接地线的作用，我们大家更好理解。
其作用就体现的体现的接地两个字上了。
也就是说，接地线就是为了把我们室内与地线相连接的部位进行接地。
让电路中中出现的任何的不安全的电流迅速的导入大地，这样就避免了和人体接触，从而实现了对人体的保护。
问题（二）：住宅内等电位端子和接地线的区别是什么？我们要想简单的解答住宅内等电位端子和接地线的区别，那么我们就要从它们的连接方式，以及所能起到的作用上来进行区分。
具体情况如下。
（一）连接方式不同所谓的连接方式不同，就是等电位端子和接地线具体连接的路径以及最终接入的方式是完全不一样的，这也是它们安装上的一个最本质的区别。
所以在安装的时候，大家一定不能弄错。
具体的安装情况如下。
①：等电位端子的连接。
等电位端子的连接，是通过等电位端子箱内的端子排，然后与镀锌扁铁进行连接，然后镀锌扁铁通过暗埋于墙体，最后接入到卫生间地面下的钢筋网中。
卫生间地面下的钢筋网在铺设的时候，是通过绑扎的方式进行的，这样就保证了每个钢筋之间的电气连通。
UL 1059-1995 chinese
标 题：UL1059-1993
2.10 2.11
端子台——它是一个或多个电子传导性成份组成电池盒而具有绝缘性的坚固轨道式连接器,并且, 每种电子传导部份作为一个连接点去联接两个或多个连接器,同时,也提供单个连接或连接器间的 非连接,它是组合式或单件式型的连接器。 螺丝连接器——它是一种利用螺母间线路连接,并能循环于螺母下的连接器,或它是一种在连接器 线路间固定的连接器,包括垫片型或扁型。
8.2 较大线径 NO.18AWG（0.82 mm2）且无螺丝型的接线端子应进行牢固性，拉拨力和温升测试；无连接 螺丝且为 NO.20-30AWG(0.52-0.05 mm2)线路的端子应进行其温升和拉拨力测试而不致于使连接器爆 裂(或任何绞线产生)和线脱落。零部件剪掉，或其它损伤。
8.3 具有线连接端子台不必进行牢固性或拉拨力测试。然而，按 6.9 所述，其必须按第 10 节所述的耐热 性和耐电压测试；第 11 节所述的升温加热和耐电压测试。
5.2 绝缘 5.2.1 负载底座部分所使用材质为特殊专用材质。 5.2.2 作为端子台的树脂材料应与在标准细则中的树脂材料要求一致。 (具体事宜，参照电子设备鉴定用，UL746C)
标 题：UL1059-1993
附加:
基本材料的有关温度索引表请参照以下(这些材料遵守 UL746C):
特.1 如 6.7 所提到的,端子应进行性能测试,其内容应遵循以下规则要求： 《UL486A，铜线连接器中连接线和焊接线片的规则》； 《UL486B，铝线连接中连接线的规则》； 《UL486E，铝线/铜线连接中端子线设备的规则》， 此测试不会导致绞线，单股线脱落，碎片或其它对端子损伤。
51-300 301-600
安全距离，电极之间或电极与接地极之间的距离 要求 单位：inch（mm）
屏蔽线两端接地和一端接地方法图解
屏蔽线两端接地和一端接地方法图解在测量控制中有供电地系统、模拟信号地系统、数字信号地系统。
为了消除各地系统之间的相互干扰，各地系统的地应隔离开。
但地与接地是不同的概念，这里的地是指系统的公共参考点。
而人们常说的接地，就是将公共点接地来固定“零电位”。
接地是为了安全、防止危险，在生产现场大都是采取将接地系统就近接地，如果接地点在一个以上，就产生了地回路，也就会出现流过地回路的电流，这样就会形成耦合干扰问题。
图1 屏蔽线两端接地示意图如图1中接地点A和接地点B之间会有电位差，也就会有电流，该干扰信号会与有用信号相混合，这是第一种干扰信号。
图1中信号线的屏蔽层如果在信号源和二次仪表两端都接地，则屏蔽层的感应电流通过屏蔽层与信号线的分布电容，会耦合到信号线中，该干扰信号混到了有用信号中，这是第二种干扰信号。
要消除第二种干扰，首先就要避免产生地回路，而采取屏蔽层一端接地可达到目的，即信号源和信号屏蔽线只在一处接地，使地回路断开，如图2所示，这时虽然二次仪表公共点与接地点B是相连接的，但也不会形成地回路了。
同时二次仪表的输人端对地采取浮空措施，使二次仪表输人信号线路与机壳隔离开，这样效果更好，采用这些方法基本可防止地电流干扰的产生。
图2 屏蔽线一端接地示意图一点接地时，选择接地点也很重要，对于屏蔽线其接地点应靠近被屏蔽的感应电路的入地点，如图2中，如果B点是高电平电场，A点是低电平电场，为避免高电平电场对低电平电场的干扰，接地点应尽量靠近低电平A的入地点。
如果屏蔽的是信号线，应靠近干扰源处接地，总之接地的原则是尽量使屏蔽层上的感应电流不流入信号线，以避免引入干扰。
如将接地接在二次仪表的输入端，则屏蔽层的感应电流可能就会流经信号线引入干扰。
但将接地点接在A点，由于屏蔽层与信号线处被认为是等电位的，则没有电流流经信号线。
对于信号线长距离传输时，由于单根导线长度所限，可能会涉及延长线的接线问题，这时应保证屏蔽的连续性，即尽量避免使用接线盒，如果必须用接线盒时，要使屏蔽与信号端子尽可能近些，露出的信号线长度以不大于20mm为妥，这时屏蔽层也要用端子来进行连接或焊接。
插排最简单接地线方法
插排最简单接地线方法在现代社会中，电力供应已经成为我们生活中不可或缺的一部分。
为了保证电力的安全稳定供应，我们需要使用多种电器设备。
而在使用这些设备的过程中，接地线起着至关重要的作用。
它能够将电器设备中的电流导入地下，确保我们的家庭和工作环境的安全。
插排是我们生活中常见的电器设备之一，它通过插座将电能输送到各种设备上。
为了确保插排的正常使用和安全性，我们需要正确接地插排。
下面就是一个简单而有效的插排接地线方法。
材料准备在开始接地插排之前，我们需要准备以下材料和工具：- 接地线- 接线端子- 绝缘胶带- 螺丝刀- 钳子步骤1. 关闭电源在接地插排之前，我们需要确保电源已经关闭。
这样可以避免触电和其他安全问题。
2. 插排拆解开始拆解插排，打开外壳，并将内部线路暴露出来。
为了安全起见，最好使用螺丝刀和钳子等工具。
3. 找到接地端子在插排内部，我们会找到一个标有“GND”或“GROUND”的端子。
这是用于接地的地线端子。
4. 连接接地线将准备好的接地线插入地线端子中，并确保连接牢固。
根据接线端子的类型，我们需要使用钳子将接地线拧紧或者使用螺丝刀固定。
5. 绝缘处理为了避免短路和其他安全问题，我们需要对接地线进行绝缘处理。
使用绝缘胶带将接地线与其他线路隔离开。
6. 关闭插排在接地线连接完成后，将插排重新组装起来。
确保一切都装配好，并将螺丝拧紧。
7. 测试接地效果接地完成后，我们需要进行接地效果的测试。
打开电源，观察插排是否正常工作。
如果一切正常，接地线已经成功安装。
注意事项在进行插排接地线之前，我们需要注意以下事项：- 如果您对电器维修不太熟悉，请寻求专业人士的帮助，避免出现安全问题。
- 在接地线连接之前，确保插排已关闭电源，避免触电和其他安全问题。
- 接地线需要使用适当的规格和材质，以确保接地效果和安全性。
- 在接地线连接之后，务必进行测试，确保插排正常工作。
总结插排作为我们生活中常见的电器设备之一，接地线的正确安装是确保电器设备安全的关键。
EN61800 标签和说明书的要求
（2）工作和存储环境：操作、运输和存储的环境条件需要包括： 三个内容：气候（温度、湿度、海拔、污染等级、紫外线等） 机械条件 电气条件
（3）操作和安装： 为了防止操作和安装过程中可能造成的人身伤害和机械损害，安装文档中需要包含在安装过 程中可能出现的任何危害的警告信息。例如：WARNING: The product shall be kept vertically during the transportation, or else it can be damaged. 除此之外，还需要包含以下信息：
针对电机调速控制器等。 瞬态转矩分析： 提供可供瞬态转矩分析利用的相关电气和机械信息。 （5）连接 内部连接和接线图：安装和维护手册应包含详细的接线和内部连接图。 导线（电缆）选择：安装手册需要定义 PDS/BDM/CDM 连接线的电压/电流等级，及
电缆的绝缘要求。需要考虑到过流、过载及非正弦电流等因素的 影响。 接线端子的容量：安装和维护手册上需要标明所有接线端子可接受的导线规格和类型 (比如，AWG 18，solid or stranded)，以及可同时连接到同一个端子上的导体根数。用 于客户接线的端子，手册上需要写明端子的拧紧扭矩（如果是螺丝端子），及与其相 连的导线或电缆的绝缘温度要求。 防触电保护要求：安装，使用和维护手册上需要对所有电压超过极低安全电压（ELV： extra low voltage）的可接触部件进行标识，并描述防触电保护的绝缘和隔离措施。 电 压为 ELV 的可接触部件也要在手册中清楚标注。 手册中须说明如何在安装过程中保证 ELV 连接的安全性，有哪些措施。 手册中须说明如何在等电势连接（equipotential bonding）中使用 PELV 电路。 PELV：Protective ELV circuit，电路具有以下特点： n 在正常或单一故障情况下，电压不会持续超过 ELV。 n 电路与除了 PELV 和 SELV（safety extra low voltage）电路之外的其他电 路安全隔离。 n PELV 电路或它的可接触导电部件接地，或两者都接地。 安装、使用和维护手册需要标识所有与外部电路连接的所有外部端子。 接地连接：安装手册应详细说明安全接地的要求。 对于 high-voltage PDS，安装和维护手册需要说明在维护过程中保证安全 进入的接地开关的使用。
电接点压力表的接法
电接点压力表的接法电接点压力表是一种常用的压力测量仪器，广泛应用于工业生产和科学研究领域。
正确的接法是确保仪器正常工作和准确测量压力的关键。
本文将介绍电接点压力表的接法，并详细解释每个接线端子的作用。
电接点压力表通常具有三个接线端子，分别为正极、负极和接地端子。
正极和负极是电源输入端子，用于给电接点压力表提供工作电源。
接地端子用于连接仪器的外壳与地线，起到保护仪器和用户安全的作用。
接地端子的接法非常简单，只需将接地线连接到仪器的接地端子上即可。
接地线一般是黄绿色的，可以有效地将仪器的外壳与地线连接起来，保护用户免受电击的危险。
正极和负极的接法需要根据具体的工作电源来确定。
在使用直流电源时，正极接法为将正极线连接到仪器的正极端子上，负极接法为将负极线连接到仪器的负极端子上。
在使用交流电源时，正极和负极的接法则需要根据电源的相位来确定。
一般来说，正极线连接到电源的相位线上，负极线连接到电源的零线上。
除了正极、负极和接地端子外，电接点压力表还可能具有其他的接线端子，用于连接外部设备，如报警器、记录仪等。
这些接线端子的接法需要根据具体的设备和需求来确定，一般来说，根据设备的接线图进行接线即可。
在进行接线时，需要注意一些事项。
首先，要确保电源的电压和频率与电接点压力表的额定电压和频率相匹配，避免因电压不稳或频率不匹配而导致仪器损坏或测量结果不准确。
其次，要注意接线的牢固性，确保接线端子紧固可靠，避免接触不良或接线松动而导致测量误差。
最后，要定期检查接线的状态，确保接线端子的清洁和无氧化，以保证仪器的正常工作和长期稳定测量。
总结起来，电接点压力表的接法是确保仪器正常工作和准确测量压力的重要环节。
正确的接法可以保证仪器的安全性和可靠性，提高工作效率和测量精度。
在进行接线时，需要根据具体的情况和需求来确定接线端子的接法，并注意接线的牢固性和定期检查的重要性。
通过合理的接法和正确的使用，电接点压力表可以为我们的工作和研究提供准确可靠的压力测量数据。
电气接线盒、电缆头等知识
1、户内干包式电力电缆头，干包电缆头不装"终端盒"时，称为"简包终端头 "，适用于一般塑料和橡皮绝缘低压电缆。 2、户内浇注式电力电缆终端头，浇注式电缆头主要用于油浸纸绝缘电缆。 3、户内热缩式电力电缆终端头，热缩式电缆头适用于 0.5～10.0kV 的交联 聚乙烯电缆和各种电缆。 六、三个电缆头的工艺区别 1、户内干包式电力电缆头：剥保护层及绝缘层，清洗，包缠绝缘，压连接 管及接线端子，安装、接线。 2、户内浇注式电力电缆终端头：锯断，剥切清洗，内屏蔽层处理，包缠绝 缘，压扎锁管和接线端子，装终端盒，配料浇注，安装接线。 3、户内热缩式电力电缆终端头：锯断，剥切清洗，内屏蔽层处理，焊接地 线，压扎锁管和接线端子，装热缩管，加热成形，安装，接线。 七、高压干包电缆 1)干包，在一些要求不高或者为了省钱的项目上，低压电缆接头使用干包的 比较多， 由于低压电场可以忽略不记，所以特别是那些安装公司为了省钱使用干 包。 高压干包电缆目前国内似乎没人做， 国外偶也只见到 3M 公司有干包电缆附 件(通常都是中间接头)。 2)热缩，热缩电缆附件相对干包的费用高，但目前在 10KV 及以下等级使用 热缩电缆附件是比较经济的， 一般适用于新建工程、施工时不要求防火等普通供 电系统 3)浇注电缆附件，基本淘汰，主要使用油浸绝缘电缆上，自从热缩油浸电缆 问世以后基本上就淘汰了。目前 3M 等低压电缆还有浇注式电缆接头。.
发电机接线方法
发电机接线方法
发电机是一种将机械能转换为电能的设备，它在工业和日常生活中都有着广泛
的应用。
正确的接线方法不仅可以确保发电机的正常运行，还可以保障使用者的安全。
本文将介绍发电机的接线方法，帮助您正确、安全地使用发电机。
首先，接地线是非常重要的。
在接线时，一定要将发电机的接地线连接到地线
杆上。
接地线的作用是将发电机的金属外壳与地面连接，以防止发电机外壳带电，造成触电危险。
因此，在接线时，一定要确保接地线连接牢固，不得松动。
其次，接线端子要连接正确。
发电机的接线端子通常有三个，分别是正极、负
极和接地端子。
在接线时，一定要将正极与正极相连，负极与负极相连，接地端子与接地线相连。
连接不当会导致发电机无法正常工作，甚至损坏发电机。
另外，接线时要注意绝缘处理。
由于发电机在工作时会产生高压电，因此在接
线时一定要做好绝缘处理，确保接线不会漏电。
可以使用绝缘胶带或绝缘套管对接线端子进行包裹，以防止漏电事故的发生。
最后，接线完成后要进行测试。
接线完成后，一定要进行电压测试和绝缘测试，确保接线正确并且没有漏电现象。
只有通过测试，才能保证发电机的正常运行和使用者的安全。
总之，发电机的正确接线方法对于发电机的正常运行和使用者的安全至关重要。
在接线时，一定要注意接地线的连接、接线端子的正确连接、绝缘处理和测试，确保发电机能够安全、稳定地工作。
希望本文能够帮助您正确地使用发电机，并且避免因接线不当而造成的危险。
魏德米勒各系列接线端子介绍
魏德米勒各系列接线端子介绍W 系列接线端子W系列端子采用高品质绝缘材料Wemid，阻燃等级V0，不含卤素磷化物，最高工作温度达120°C。
产品品种全面、功能更多。
W系列端子具有如下特点：最大压接导线截面300mm2；仅需两种大小不同的挡板；其中较大的挡板同时可以用作较小魏德米勒接线端子的隔板；W系列接线端子可以轻易地安装在导轨上，这样便可以方便精确地调整接线端子在安装轨上的位置。
相应的固定器可以保证接线端子绝对可靠地固定在正确的位置上。
另外还可以在固定器上安置标记座，以便于分组标记。
W系列的联络组件具有如下特点：1.具有顶部中央螺钉横联和插拔式弹片横联；2.插拔横联最大可至50极；3.本身带绝缘，可以防止接触带电部件；4.螺钉横联件紧固螺钉不会松落，埋头式螺钉便于螺丝刀的操作；5.在400V以下的电压下，切断的联络组件使用于相邻接线端子之间无需挡板或隔板；6.使用联络组件后，不妨碍接线端子通过最大额定电流；7.根据需要剪断某联便可跳过该接线端子；8.可以同时并排交错使用两列联络组件－即可在两种电位下工作；W系列联络组件用于基型接线端子，而且在基型、零线型和接地型接线端子的交叉组合装配时也不受影响，所以能够根据需要方便、经济地组配接线端子！不管接线端子是否装上了联络组件，它都是防触摸的。
此外，直到150mm2的所有接线端子均可安装分组标记牌或带有闪电标志符号图样的盖板。
使用带有闪电标志符号的盖板便于识别带电接线端子；使用分组标记牌便于识别功能组；三种标记系统供你您选择，一块标记上可印十位数字或字符；绝对防止触摸带电部位双层接线端子Weidmüller双层接线端子在不增大接线端子厚度的前提下增大了接线密度。
用双层接线端子代替标准接线端子，可使接线端子数增加一倍，而不必加长安装轨。
魏德米勒双层接线端子具有如下特点：上下两层均可横向联络；上、下两层的导电片可互相连接不必移动相邻接线端子亦可进行更换；可对接线端子做清晰的标记；上、下导电片互连的双层接线端子尤其适合于在空间较小的情况下的电势分配；由接线端子顶端的V型缺口可以识别上下导电片是否互联。
LED灯具接地及防触电要求
LED灯具接地及防触电要求一、接地要求1.I类灯具的可触及金属或可能与支撑面相接触的金属(包括更换灯泡、启动器或清洁时)，当绝缘失效会带电时，应永久可靠地接地。
2.接地应低电阻：10A,12V时测(从插头开始测)：<(至少1分钟)Ω0.53.自攻螺钉用作提供接地连续性时应至少2个，并在正常使用中不受干扰。
4.符合标准的接线端子可用于提供接地连续性。
5.对于可拆卸部件，应结构保证连接时地线先于相线，断开时，先相线于地线。
结构) +Ω0.5<6.对于可调节部件提供接地连续性，应保证其良好的电气接触(7.接地端子应符合4.4结构中的要求，并有效防松螺钉接线端子：徒手不能松开;无螺钉接线端子：不可无意中松开8.接地应防电解腐蚀(IP20以上灯具)，防锈(所有灯具)，且接触面是纯金属。
9.黄－绿线只可用于接地10.电源线进入接线端子处松开时，应保证L/N(带流体)线比地线先拉紧。
二、防触电保护1.结构保证：当安装好后，在正常使用中，包括打开换灯泡或启动器时，强电不可触及；徒手能打开的都打开(除灯泡及灯座的保护罩等外)，防触电保护应足够。
2.徒手能移动的部件放置最不利位置，也应有足够的防触电保护。
3.一类灯具：a.若为绝缘外壳，可触及部件与强电之间应有加强绝缘或等效绝缘b.若为金属外壳，可触及部件与强电之间应有双重绝缘或等效绝缘，这种情况下若双重绝缘不能实现，可采用加强绝缘(如灯座中)c.基本绝缘或相当绝缘只可在换灯泡或起动器时才可触及(认证过的可替换部件可视为至少满足基本绝缘的要求)d.换灯泡时需打开的玻璃罩不可视为附加绝缘--I类灯具装有卡式灯座时应：a.正常使用时，灯头不可碰到，或b.使用接地的金属灯座4.通过插头和电源线连到电源的可移动灯具其防触电保护不可依赖于支撑面；而且其接线端子座不可触及。
5.盖子及其他提供防触电保护的部件应有足够的机械强度并可靠地固定，使其在正常操作情况下不松动。
接地端子与接线端子有何区别
接地端子与接线端子有何区别作为器件，接线端子可以用于信号，也可以用于接地，与接地端子没有区别。
如果是作为商品，接线端子通常是信号和电源的接线，而接地端子就是用来接地的。
接线端子是用于实现电气连接的一种配件产品，工业上划分为连接器的范畴。
随着工业自动化程度越来越高和工业控制要求越来越严格、精确，接线端子的用量逐渐上涨。
随着电子行业的发展，接线端子的使用范围越来越多，而且种类也越来越多。
目前用得最广泛的除了PCB板端子外，还有五金端子，螺帽端子，弹簧端子等等。
接地端子则是将保护导体包括等电位连接导体和工作接地的导体与接地设备装置连接的端子或接地排。
与接地体连接的端子为接地端子。
材质根据导线的材质而定。
大多为铜质，但也有铜铝过渡端子。
主要采用纯铜或者防腐不锈钢进行铸造直接灌注在电缆槽或其他混凝土制品中，广泛被石油化，电气化高速铁路，变电站等领域采用。
按照IEC 62305-3的规定采用铜铸造时要求材料纯度应达到百分之九十八以上。
接地端子就是供接地线使用。
使用接地端子可以使接地线有良好地接地条件。
不然的话接地线到处乱接。
接地的目的是从设备发生不正常的故障时的安全措施，有时是为了获得合理的线路分配而设立的。
一般采用纯铜或者防腐不锈钢进行铸造直接灌注在电缆槽或其他混凝土制品中。
按照IEC 62305-3的规定采用铜铸造时要求材料纯度应达到98%以上，采用不锈钢铸造时材料应满足：Cr≥17%、Ni≥8%、Mo≥2%、C≤0.06%。
（电气化铁路的梁体、墩身及无电缆上桥需求的桥墩墩帽的接地端子，设单孔（M16）；路基以及有电缆上桥需求的桥墩墩帽，一般设双孔（M16），特殊情况可采用多孔（M16）作为扩展母排使用。
）接地排是由一根铜条或者铜铝过度金属制成的条状产品，上面布满螺钉用来固定电缆使用。
在运用方面接地排更多的用于高速，大型建筑和楼层建筑里面，用来连接多根地线。
通常在使用接地排的时候会将其埋入混泥土中，有的时候会镶嵌在楼层之中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接地端子与接线端子有何区别
作为器件，接线端子可以用于信号，也可以用于接地，与接地端子没有区别。
如果是作为商品，接线端子通常是信号和电源的接线，而接地端子就是用来接地的。
接线端子是用于实现电气连接的一种配件产品，工业上划分为连接器的范畴。
随着工业自动化程度越来越高和工业控制要求越来越严格、精确，接线端子的用量逐渐上涨。
随着电子行业的发展，接线端子的使用范围越来越多，而且种类也越来越多。
目前用得最广泛的除了PCB板端子外，还有五金端子，螺帽端子，弹簧端子等等。
接地端子则是将保护导体包括等电位连接导体和工作接地的导体与接地设备装置连接的端子或接地排。
与接地体连接的端子为接地端子。
材质根据导线的材质而定。
大多为铜质，但也有铜铝过渡端子。
主要采用纯铜或者防腐不锈钢进行铸造直接灌注在电缆槽或其他混凝土制品中，广泛被石油化，电气化高速铁路，变电站等领域采用。
按照IEC 62305-3的规定采用铜铸造时要求材料纯度应达到百分之九十八以上。
接地端子就是供接地线使用。
使用接地端子可以使接地线有良好地接地条件。
不然的话接地线到处乱接。
接地的目的是从设备发生不正常的故障时的安全措施，有时是为了获得合理的线路分配而设立的。
一般采用纯铜或者防腐不锈钢进行铸造直接灌注在电缆槽或其他混凝土制品中。
按照IEC 62305-3的规定采用铜铸造时要求材料纯度应达到98%以上，采用不锈钢铸造时材料应满足：Cr≥17%、Ni≥8%、Mo≥2%、C≤0.06%。
（电气化铁路的梁体、墩身及无电缆上桥需求的桥墩墩帽的接地端子，设单孔（M16）；路基以及有电缆上桥需求的桥墩墩帽，一般设双孔（M16），特殊情况可采用多孔（M16）作为扩展母排使用。
）
接地排是由一根铜条或者铜铝过度金属制成的条状产品，上面布满螺钉用来固定电缆使用。
在运用方面接地排更多的用于高速，大型建筑和楼层建筑里面，用来连接多根地线。
通常在使用接地排的时候会将其埋入混泥土中，有的时候会镶嵌在楼层之中。
接地排除了用来预防漏电之外，更多的用于防雷。
所以接地排材质方面一般选择紫铜，只有良好的导电性才能将强大的电流导入地下。
当然在大型设备中也可以使用接地排来替代接线端子，接地排安装更加简洁方便，只需要将地线连接到端子上即可。
而欧式接线端子在连接地线之前需要线组装到导轨上，同时需要用标记对其进行标识。
最后使用固定件对其进行固定，完成一系列准备工作之后才能正常使用。
