数字电路模拟电路
数字电路 和模拟电路
数字电路和模拟电路
数字电路和模拟电路是电子电路的两种基本类型。
它们的主要区别在于信号的处理方式不同。
数字电路是以数字信号为基础的电路，它处理的是离散的数字信号。
数字电路中的信号只有两种状态，即0和1，也被称为二进制信号。
数字电路的主要组成部分是逻辑门，包括与门、或门、非门、异或门等等。
数字电路的主要应用领域是计算机、通信、控制等领域。
模拟电路是以模拟信号为基础的电路，它处理的是连续的模拟信号。
模拟电路中的信号可以是任意的连续值，例如电压、电流、声音等。
模拟电路的主要组成部分是模拟器件，包括电阻、电容、电感、放大器等等。
模拟电路的主要应用领域是音频、视频、传感器等领域。
数字电路和模拟电路的区别在于信号的处理方式不同。
数字电路处理的是离散的数字信号，而模拟电路处理的是连续的模拟信号。
数字电路的主要应用领域是计算机、通信、控制等领域，而模拟电路的主要应用领域是音频、视频、传感器等领域。
模拟电路和数字电路的设计和开发
模拟电路和数字电路的设计和开发电路设计和开发是电子工程师的基本工作之一。
随着科技的发展，电路设计也在不断的创新和升级。
本文将就模拟电路和数字电路的设计和开发进行详细的探讨和论述。
一、模拟电路设计与开发1. 模拟电路的定义和发展模拟电路是指处理各种连续信号的电路，包括声波、光信号、热信号、压力信号等。
模拟电路最初是用来处理语音和音乐信号的，现在已经广泛应用于医学、工业、通讯、能源等领域。
2. 模拟电路的基础知识模拟电路的基础知识包括电路分析方法、电路基本元器件、集成电路等。
电路分析方法包括基尔霍夫定律、欧姆定律和基本电路分析技巧等。
电路基本元器件包括电阻、电容、电感等。
3. 模拟电路的设计流程模拟电路的设计流程包括需求分析、系统设计、电路设计、电路验证、电路实现等。
需求分析阶段是确认最终产品的性能目标。
系统设计阶段是选择电路拓扑结构和器件，通过仿真验证电路性能。
电路设计阶段包括电路布图、元器件选型、仿真等。
电路验证阶段是通过实验验证系统性能。
电路实现阶段是通过 PCB 制版和器件组装完成产品。
二、数字电路设计与开发1. 数字电路的定义和发展数字电路是指处理各种数字信号的电路，主要应用于计算机、手机、数码相机、电视机、机器人等。
数字电路最初应用于最基本的计算器，现在已经广泛应用于人们的日常生活。
2. 数字电路的基础知识数字电路的基础知识包括二进制、逻辑代数、数字系统设计、集成电路等。
二进制是数字电路的最基本的表示方法，数字电路中的逻辑运算通常使用逻辑代数的符号。
数字系统设计包括数字逻辑设计、定时分析、测试和维护。
集成电路是数字电路的核心。
3. 数字电路的设计流程数字电路的设计流程包括需求分析、系统设计、数字逻辑设计、模拟仿真、电路布局、FPGA 代码编写等。
需求分析阶段是确认最终产品的性能目标。
系统设计阶段是选择数字电路拓扑结构和器件，通过仿真验证电路性能。
数字逻辑设计阶段包括设计状态机、选择逻辑块、处理时序等。
电路中的数字电路与模拟电路
电路中的数字电路与模拟电路在现代科技发展的浪潮下，电路是我们生活中不可或缺的一部分。
而电路又可以分为数字电路和模拟电路两大类。
本文将围绕这两类电路，分别探讨其原理和应用。
数字电路是以离散的信号为基础，处理离散量信息的电路系统。
其原理是基于二进制，通过逻辑门电路进行数据的存储和处理。
数字电路具有高稳定性、精确性和可靠性的特点，并广泛应用于计算机、通信和数字化设备等方面。
首先让我们来考虑一下计算机，作为一个应用数字电路的典型代表。
在计算机中，数字电路负责运算和逻辑控制。
它经过了编码、解码、存储、计算等过程，最终将数据转换为我们可以看懂的形式。
例如，通过输入某种指令，计算机可以进行加减乘除等运算，从而实现我们对数据的处理与控制。
另一个典型的数字电路应用是通信领域。
数字电路可以将模拟信号转换为数字信号，再通过传输线路进行传递。
这种数字信号可以在传输过程中减少噪声的干扰，从而提高信号的质量和稳定性。
在手机通信中，数字电路能够将我们的声音转换为数字化的信号，然后通过网络传输到对方手机，完成通话的过程。
与数字电路不同，模拟电路是以连续的信号为基础，传输和处理连续量信息的电路系统。
模拟电路广泛应用于音频、视频处理和功率放大等领域。
相比数字电路，模拟电路更适用于对信号的精确度和连续性要求较高的场景。
以音频处理为例，模拟电路能够将声音信号通过不同的滤波器进行调节和过滤，以达到合适的音质效果。
在模拟电路中，音频信号以连续的模拟波形形式存在，其处理过程中会受到许多因素的影响，如电阻、电容和电感等。
通过不同电路元件的组合，模拟电路可以实现对信号的放大、滤波和调节，使得我们听到的音乐更加高保真。
另一个典型的模拟电路应用是视频处理。
在电视和摄像设备中，模拟电路负责对视频信号进行放大、去噪和调节。
通过模拟电路处理后的视频信号，我们可以看到清晰度更高的图像和更真实的色彩。
无论是数字电路还是模拟电路，它们在现代科技中都扮演着重要的角色。
数字电路和模拟电路的区别
数字电路和模拟电路的区别
随处可见的自然信号都是模拟信号，模拟信号在时间上和取值上都是连续的，画出来就是一条连续的曲线，可以完全地“模拟”自然信号。
数字信号在时间上和取值上都是不连续的。
数字信号存在“采样”，数字信号的值只能在采样点变化。
数字信号存在“量化”，数字电路中使用的数字信号一般只能取0和1。
简单说处理模拟信号的电路，就是模拟电路；处理数字信号的电路，就是数字电路。
同时处理模拟和数字信号的电路，比如数模转换器、数控振荡器被称为数模混合电路，但是要强行二分归类的话一般归入模拟电路。
至于用什么原件搭的并不是重点。
MOSFET、BJT 甚至真空电子管，都是既可以搭数字电路，又可以搭模拟电路。
集成电路里更是把模拟电路和数字电路集成在同一块芯片上，它们使用的原件基本是一样的。
常见的电路里一般绝大多数都是数字电路，因为大规模数字电路设计起来比大规模模拟电路容易太多了，所以模拟电路计算机很早就被淘汰了。
现在的模拟电路一般集中在输入输出和电源模块上，比如无线/有线收发机、时钟生成电路、带隙基准源等。
而运算电路基本全部由数字电路完成。
模拟电路和数字电路的应用
模拟电路和数字电路的应用
模拟电路和数字电路是电子工程中最基本的两种电路类型。
它们在电子设备的设计和制造中占有非常重要的地位。
模拟电路主要处理连续时间信号，数字电路则处理离散时间信号。
两者的应用领域也有所不同。
模拟电路的应用范围非常广泛，主要包括信号处理、功率放大、放大器、滤波器、振荡器等领域。
它们在电子音频设备、无线通信、医疗设备、汽车电子、消费电子等领域都有着广泛的应用。
比如，模拟信号处理器可以用来对音频信号进行处理，提高音质和清晰度；功率放大器则可以用来放大信号，提高功率输出；滤波器可以用来去除杂波和噪声，提高信号质量；振荡器可以用来产生稳定的频率信号。
数字电路的应用也非常广泛，主要包括计算机硬件、通信设备、数字信号处理、控制系统等领域。
它们在计算机、手机、数码相机、电视等现代电子设备中发挥着重要作用。
比如，数字信号处理器可以用来对数字信号进行处理，实现语音识别、图像处理等任务；控制系统中的数字逻辑电路可以用来对信号进行逻辑运算，实现自动控制。
总之，模拟电路和数字电路在电子设备中都有着广泛的应用。
它们不仅为现代科技的发展提供了重要的支持，同时也为人们的生活带来了诸多便利。
- 1 -。

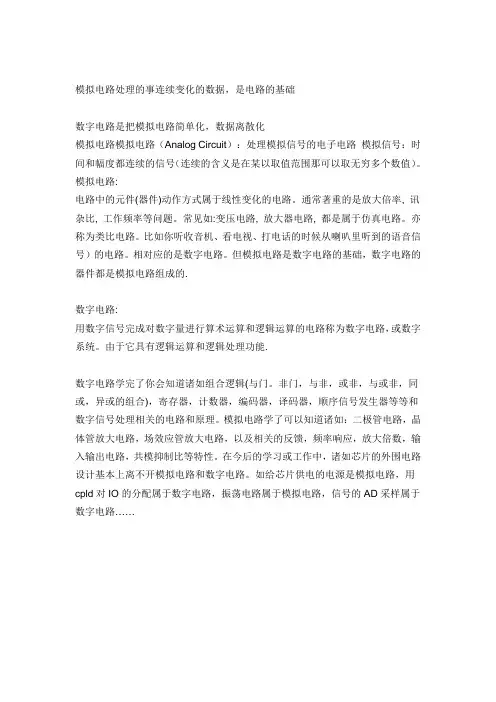

模拟电路与数字电路
模拟电路处理的事连续变化的数据，是电路的基础
数字电路是把模拟电路简单化，数据离散化
模拟电路模拟电路（Analog Circuit）：处理模拟信号的电子电路模拟信号：时间和幅度都连续的信号（连续的含义是在某以取值范围那可以取无穷多个数值）。
模拟电路:
电路中的元件(器件)动作方式属于线性变化的电路。
通常著重的是放大倍率, 讯杂比, 工作频率等问题。
常见如:变压电路, 放大器电路, 都是属于仿真电路。
亦称为类比电路。
比如你听收音机、看电视、打电话的时候从喇叭里听到的语音信号）的电路。
相对应的是数字电路。
但模拟电路是数字电路的基础，数字电路的器件都是模拟电路组成的.
数字电路:
用数字信号完成对数字量进行算术运算和逻辑运算的电路称为数字电路，或数字系统。
由于它具有逻辑运算和逻辑处理功能.
数字电路学完了你会知道诸如组合逻辑(与门。
非门，与非，或非，与或非，同或，异或的组合)，寄存器，计数器，编码器，译码器，顺序信号发生器等等和数字信号处理相关的电路和原理。
模拟电路学了可以知道诸如：二极管电路，晶体管放大电路，场效应管放大电路，以及相关的反馈，频率响应，放大倍数，输入输出电路，共模抑制比等特性。
在今后的学习或工作中，诸如芯片的外围电路设计基本上离不开模拟电路和数字电路。
如给芯片供电的电源是模拟电路，用cpld对IO的分配属于数字电路，振荡电路属于模拟电路，信号的AD采样属于数字电路……。
模拟电路和数字电路自学手册
模拟电路和数字电路自学手册模拟电路和数字电路自学手册一、引言模拟电路和数字电路是电子工程中的重要基础，对于学习电子技术的人来说，掌握这两个领域的知识至关重要。
本文将从模拟电路和数字电路的基础知识开始，逐步深入，帮助读者全面理解这两个领域的重要概念和技术。
二、模拟电路基础1. 电路和信号在模拟电路中，电路是由电子元件如电阻、电容、电感等组成的，而信号是电路中传输的信息。
电路的基本概念和信号的特性是模拟电路学习的重点之一，了解这些概念有助于理解电路的工作原理。
2. 放大器放大器是模拟电路中的重要组件，可以放大信号的幅度或者改变信号的相位。
常见的放大器包括运放放大器和功放，它们在电子设备中起着至关重要的作用。
3. 滤波器滤波器用于滤除电路中的特定频率成分，常见的滤波器包括低通滤波器、高通滤波器和带通滤波器。
理解滤波器的工作原理对于电路设计和信号处理至关重要。
三、数字电路基础1. 数字电路概述数字电路是使用数字信号进行信息传输和处理的电路，它是现代电子设备中的核心组成部分。
数字电路的基础包括布尔代数、逻辑门和组合逻辑电路等内容。
2. 逻辑门与编码器逻辑门是数字电路中的基本组件，包括与门、或门、非门等。
编码器则用于将输入的信息转换为特定的编码形式，它们是数字电路设计中的基础知识。
3. 计数器和寄存器计数器和寄存器是数字电路中常用的功能模块，它们用于进行数据的计数和存储。
理解这些功能模块对于理解数字电路的工作原理至关重要。
四、综合应用1. 模拟数字转换模拟数字转换是模拟电路和数字电路相结合的重要技术，它用于将模拟信号转换为数字信号或者将数字信号转换为模拟信号。
了解模拟数字转换的原理对于理解现代电子设备至关重要。
2. 信号处理信号处理是模拟电路和数字电路的重要应用领域，它涉及滤波、放大、编码、解码等技术。
掌握信号处理的原理有助于理解和设计复杂的电子系统。
五、总结与展望通过本文的介绍，读者可以深入了解模拟电路和数字电路的基础知识和重要概念。
电路基础原理数字电路与模拟电路
电路基础原理数字电路与模拟电路电路基础原理：数字电路与模拟电路电路是电子技术的基础，它贯穿在我们的日常生活和各行各业中。
而在电路中，数字电路和模拟电路是两个重要的概念，它们既有相似之处，又有明显的差异。
本文将围绕这两个概念展开讨论，并介绍它们的基本原理和应用。
数字电路是指处理和传输数字信号的电路，数字信号是以离散的方式表示数据的信号。
数字电路是建立在数字系统之上的电路，它使用二进制代码进行传输和计算。
数字电路的基本元件是逻辑门，逻辑门具有与门、或门、非门等多种类型，它们通过逻辑运算完成数据的处理和传输。
数字电路广泛应用于计算机、通信、控制等领域。
以计算机为例，计算机内部的所有运算和处理都是通过数字电路完成的，数字电路的高速和可靠性直接决定了计算机的性能。
而模拟电路是指处理和传输模拟信号的电路，模拟信号是以连续变化的方式表示数据的信号。
模拟电路通过对电压、电流等模拟信号的放大、滤波、调节等处理来实现对信息的采集和传输。
模拟电路的基本元件是电阻、电容、电感等被称为电路元素的器件。
模拟电路的运算和处理是以连续的方式进行的，它对信号的精确性和稳定性要求较高。
模拟电路广泛应用于音频、视频、仪器仪表等领域。
比如，音频放大器中的模拟电路可以将较小的音频信号放大为适合扬声器播放的信号。
数字电路和模拟电路在应用和原理上有着显著的不同之处。
首先，数字电路是离散的，而模拟电路是连续的。
其次，数字电路使用二进制代码进行计算和传输，而模拟电路使用模拟信号进行处理。
再次，数字电路的运算和传输是通过逻辑门完成的，而模拟电路的运算和传输是通过电压、电流的变化来实现的。
另外，数字电路具有抗干扰能力强、逻辑判断准确等特点，而模拟电路具有输出精确、连续性好等特点。
总结起来，数字电路和模拟电路都是电路基础原理中的重要概念，它们在电子技术中起到不可或缺的作用。
理解数字电路和模拟电路的基本原理和应用，对于深入了解电子技术和进行电路设计具有重要意义。
了解电路中的数字电路与模拟电路
了解电路中的数字电路与模拟电路电路是现代科技发展中不可或缺的一部分，它贯穿了我们生活的方方面面。
在电路学中，数字电路和模拟电路是两个重要的概念。
通过了解数字电路和模拟电路，我们可以更好地理解电子设备的工作原理，也能更好地应用电子技术。
数字电路是基于二进制信号的电路系统。
简单来说，它只有两种状态：0和1。
数字电路的设计是通过使用逻辑门（如与门、或门、非门等）来实现不同的逻辑功能。
通过不同的逻辑门的组合，可以构建各种复杂的数字电路，如电脑的中央处理器（CPU）。
数字电路的一个重要应用是在计算机系统中。
计算机系统通常由多个数字电路组成，如ALU（算术逻辑单元）、寄存器、存储器等。
通过这些数字电路，计算机可以进行数据的处理、运算和存储，从而实现各种应用，如文字处理、图像处理、游戏等。
另一个重要的概念是模拟电路。
与数字电路不同，模拟电路使用连续变化的信号来表示信息。
模拟电路通常涉及到电压、电流、电阻等参数的变化。
通过控制这些参数的变化，可以实现不同的功能，如放大信号、滤波、调节音量等。
模拟电路的应用非常广泛。
在电子设备中，模拟电路常用于音频放大器、电视信号处理、手机电池充电控制等。
此外，在通信领域，模拟电路也发挥着重要的作用，如无线电频谱的调制与解调、手机信号的发射与接收等。
数字电路和模拟电路之间存在一定的联系和区别。
首先，数字电路可以使用模拟电路来实现。
例如，数字信号可以通过调制的方式转换为模拟信号，然后通过模拟电路进行处理。
其次，数字电路和模拟电路在信号处理方式上有所不同。
数字电路是以离散方式处理信号，而模拟电路是以连续方式处理信号。
最后，数字电路通常更适合于处理和存储大量数据，而模拟电路更适合于处理连续变化的信号。
总的来说，了解数字电路和模拟电路对于理解和应用电子技术至关重要。
通过学习电路原理和设计，我们可以更好地理解电子设备的工作原理，也可以更好地应用电子技术解决实际问题。
无论是数字电路还是模拟电路，它们都是电子科技不可或缺的一部分，为我们的日常生活带来了更多便利和创新。
模拟电路和数字电路的应用
模拟电路和数字电路的应用随着科技的不断进步，电路技术也在不断发展，其中最基本的电路可以分成两类，分别是模拟电路和数字电路，这两种电路都有着广泛的应用。
一、模拟电路的应用模拟电路是指具有连续性信号的电路。
模拟电路广泛应用于模拟信号的处理、转换、传输、放大、滤波、调节等方面。
以下是模拟电路的一些应用：1.放大器放大器是模拟电路中常见的一种电路。
它的基本作用是将输入信号的强度放大到需要的程度，以便能够将信号送往下一级电路。
例如，在音频和视频电路中，放大器用于将微弱的声音信号或图像信号放大到更高的电平，以实现更好的声音效果或图像效果。
2.滤波器滤波器是模拟电路中用于处理信号的一种电路。
它能够从输入信号中选择所需要的频率范围，滤掉其它频率的信号。
例如，在收音机中，滤波器用于选择所需要的无线电台，滤掉其它无用的无线信号。
二、数字电路的应用数字电路是指具有离散信号的电路，最基本的元件就是二极管和晶体管。
数字电路广泛应用于数字信号的处理和转换，例如计算、编码、解码等。
以下是数字电路的一些应用：1.计算机计算机是数字电路应用最广泛的领域之一。
计算机内部的处理器、内存等组件都是由数字电路构建的。
数码管也是数字电路中的一种重要组件，用于显示数字信息。
2.编码器和解码器编码器和解码器是数字电路中用于数据转换的一种电路。
例如，数字音频中的压缩格式，就是利用编码器将音频信号转换成压缩格式，然后利用解码器将压缩格式转换回音频信号。
总结：综上所述，模拟电路和数字电路在各自的领域内有着广泛的应用，它们不仅有着相互的联系，而且可以互相结合，例如模数转换器和数模转换器，可以将模拟信号和数字信号相互转换。
在今后的科技发展中，模拟电路和数字电路的应用范围会愈来愈广，我们每个人在日常生活中所接触到的电子产品，都是数字电路和模拟电路相互结合的产物，电路技术的发展也是人类社会发展的重要标志之一。
大学课程数电模电全称
大学课程：数字电路与模拟电路综合介绍一、课程简介大学课程《数字电路与模拟电路》是计算机工程、电子工程等专业的重要基础课程之一。
本门课程主要涉及数字电路和模拟电路两个方面的内容，是培养学生电子电路设计能力和理论基础的重要途径之一。
本文将综合介绍数字电路与模拟电路的相关知识。
二、数字电路1.数字电路的基本概念数字电路是由各种逻辑门组成的，能进行逻辑运算和储存信息的电路。
它是现代电子技术的基础，广泛应用于计算机、通信等领域。
数字电路的基本元件包括与门、或门、非门等逻辑门。
2.逻辑门电路的设计和分析介绍了常见逻辑门的特点、真值表和逻辑表达式，以及逻辑门之间的级联和并联组成更复杂的电路。
还介绍了用卡诺图进行逻辑电路的简化、多数判断、编码器和译码器的应用等。
3.组合逻辑电路组合逻辑电路的输出只与输入有关，没有记忆功能。
介绍了常见的组合逻辑电路，如加法器、比较器、多路选择器等，并讲解了它们的工作原理和应用。
4.时序逻辑电路时序逻辑电路在组合逻辑电路的基础上增加了存储功能，能够根据外部时钟信号进行状态转换。
介绍了触发器、计数器等常见的时序逻辑电路，并通过示意图和电路图进行详细说明。
三、模拟电路1.模拟电路的基本概念模拟电路是基于模拟信号进行运算和处理的电路。
与数字电路不同，模拟电路可处理连续变化的信号，广泛应用于电子设备中的信号放大、滤波和调节等方面。
2.基本模拟电路元件介绍了常见的模拟电路元件，如电阻、电容、电感等，并讲解了它们的特性和应用。
3.放大电路放大电路是模拟电路中最常见的一种电路，用于放大信号的幅度。
介绍了放大电路的基本原理、常见的放大电路类型（如共射、共基、共集放大电路）、放大电路的频率响应等。
4.滤波电路滤波电路用于对信号进行筛选和滤波，以剔除不需要的频率分量或保留需要的频率分量。
介绍了低通滤波器、高通滤波器、带通滤波器和带阻滤波器等常见的滤波电路。
四、课程总结大学课程《数字电路与模拟电路》是电子工程和计算机工程等专业的基础课程之一。
数字电路和模拟电路及其区别
数字电路和模拟电路及其区别
电子电路分为模拟电路和数字电路两类。
1．模拟电路
信号在时间上和幅度上的取值都是连续变化的（如正弦信号），我们把这种信号称为模拟信号，把处理模拟信号的电子电路称为模拟电路。
2．数字电路
一种在时间和幅度上都是不连续的突变信号（如脉冲信号），我们把这种信号称为数字信号，而把处理数字信号的电路称为数字电路。
3．模拟电路与数字电路的区分
（1）处理的信号不同模拟电路处理的是时间和幅度连续变化的模拟信号，而数字电路处理的是用“0”和“1”两个基本数字符号表示的离散信号。
在数字电路中，通常低电平用数字“0”来表示，高电平用数字“1”来表示。
（2）晶体管的工作状态不同在模拟电路中，晶体管通常工作在线性放大区；而在数字电路中，晶体管通常工作在饱和或截止状态，即开关状态。
（3）讨论的着重点不同讨论模拟电路时关怀的是电路输入与输出之间的大小、相位、效率、保真等问题，要计算出信号的实际数值；而讨论数字电路时关怀的是输入与输出之间的规律关系。
数字电路只需判别数字信号的有无，不必反映数字信号本身的实际数值。
（4）讨论的方法不同模拟电路主要分析方法有解析法、微变等效电
路法、图解法等，而数字电路的主要分析方法有真值表、规律代数、卡诺图、波形图等。
电路基础原理模拟电路与数字电路的比较
电路基础原理模拟电路与数字电路的比较电路是电子技术的基础，我们生活中几乎无处不有电路的存在。
电子技术的发展带来了两种主要的电路设计方法，即模拟电路和数字电路。
模拟电路是以连续变化的电压或电流为基础，而数字电路则是以离散的信号状态为基础。
本文将比较这两种电路设计方法的特点和应用。
首先，模拟电路是以连续变化的信号为基础。
模拟电路可以描述和处理连续变化的电压或电流，通过传统的电阻、电容和电感元件进行信号的放大、滤波和调节。
模拟电路在音频放大器、射频调制和解调器、传感器信号处理等领域起着重要作用。
由于模拟信号具有连续性和无限精确度的特点，模拟电路可以实现高精度的信号处理，其输出信号可以完美地保留输入信号的细微变化。
与之相对，数字电路是基于离散的信号状态。
数字电路采用二进制表示信号，并通过逻辑门和触发器等数字元件进行处理和控制。
数字电路的优点是能够实现高速度的信号处理和运算，适用于各种数字化系统，如计算机、数字通信和数字仪器等。
数字电路还可以通过数字信号处理技术实现信号的滤波、提取和分析等功能。
另外，数字电路的设计和优化相对模拟电路更为容易，且具有更大的可靠性。
在实际应用中，模拟电路和数字电路往往相互结合，形成混合信号电路。
模拟-数字转换器（ADC）和数字-模拟转换器（DAC）是模拟电路和数字电路之间的重要接口，用于信号的互相转换。
数字信号处理器（DSP）是一种特殊的数字电路，能够进行高速数字信号处理和算法运算。
数字信号处理技术在通信、图像处理和控制系统等领域得到广泛应用。
虽然模拟电路和数字电路各具特点，但它们之间也存在着交叉和融合的趋势。
随着技术的进步，模拟电路的一些功能逐渐被数字电路所替代，比如数字音频放大器和数字相机等产品。
同时，数字电路也借鉴了模拟电路的一些特性，比如混合信号电路和模数混合信号电路等设计方法。
总的来说，模拟电路和数字电路是电子技术中不可或缺的两个重要分支。
它们各自在不同领域具有独特的优势和应用。
模拟电路与数字电路到底有什么区别？
模拟电路与数字电路到底有什么区别？
展开全文
刚开始学习电路知识，一定要明白模拟电路与数字电路两个最基础的根据，对于没有任何电路知识的外行人来讲，这两个根据想理解还是要费些功夫的。
模拟电路与数学电路的区别
1、模拟电路的概念。
模拟电路是指用来对模拟信号进行传输、变换、处理、放大、测量和显示等工作的电路。
比如看电视、打电话的时候从喇叭里听到的语音信号，这些都需要用到模拟电路。
2、数字电路的概念。
用数字信号完成对数字量进行算术运算和逻辑运算的电路称为数字电路。
3、模拟电路与数字电路的区别。
工作信号不同：模拟信号是模拟电路的工作信号，随时间连续变化；数字信号是数字电路的工作信号，随时间是非连续变化的。
元器件工作状态不一样：如三极管在模拟电路中工作在放大状态，而在数字电路中则工作在开关状态。
电路结构不同：模拟电路的主要单元电路是放大器，而数字电路的主要单元是逻辑门及触发器。
打一个比较容易理解的比方，以钟的表面为例，如果是模拟信号的钟，秒针平稳连续转动，准确显示任何时刻的时间。
而数学时钟用1秒间隔来显示时间，而不会显示秒和秒之间的时间。
如何从电路图区别数字电路和模拟电路
如何从电路图区别数字电路和模拟电路
数字电路就是开关电路；器件工作状态：不是导通就是截止，一般信号电平只管高、低。
高为“1”，低电平为“0”；工作状态是脉冲电量。
而模拟电路是放大电路，丝毫变化都要计较、考虑；是连续变化的电量。
仅从电路图不好说，要依据电路和元器件参数计算，才能知道它的工作状态是饱和导通还是截止？当然对于专业人员来说，这都不是难事。
从器件型号、电路结构、端子名称、电源电压三方面推断，一般状况下：
1、模拟电路的放大器图形是三角形，正、负双电源供电，电源电压大于5V，输入、输出之间有反馈电阻连接。
2、数字电路是单电源供电，电源电压多数是5V 或3.3V，规律图型是长方形，不同的规律门有标准的图标，很简单识别。
真实的电路图，而不是纸上谈兵的作业，都有标明器件型号，一目了然。
分立元件的电路识别可以看偏置电路，数字电路没有偏置电路。
如何从电路图区分数字电路和模拟电路
在同一原理图中，既然有模拟电路又有数字电路，那么，就有接口电路，如比较器、模数转换器、数模转换器，接口电路就是模拟与数
字的分界线。
如何从电路图区分数字电路和模拟电路。
模拟电路与数字电路及三极管
定义：近似等于集电极电流IC与基极电流IB的直流数值之比 β≈ IC / IB
计算方法：根据输出特性 输出特性曲线求（如图） 输出特性 在输出特性曲线的对应位置上分别求出△IB对应的求出△IC如图
IC（Ma） 饱 和 区 IB=80UA 4 3 2 1 0 放 大 区 Q 60UA IB 40UA 20UA 截止区
IC
β≈ IC / IB=3000/60=50
（3）共基电流放大系数α（说明此处所指的放大系数是在测试电路的基础上的定义。） 定义：集电极电流IC与基极电流IB的变化量之比，即β=△IC △IE
测试电路： IE ＋ Ui ～
－
IC +
Re RC u。 VCC
VEE
－
(4)共基直流电流放大系数α 定义：集电极电流IC与发射极电流IE的直流数值之比 即：α＝IC/IE 三极管的两电流放大系数β与α之间有这确定的关系 即：β＝α/（1-α） 3.极间反向电流（它是描述三极管放大作用好坏的重要参数） （1)集电极与基极之间的反向饱和电流ICEO 定义：当发射极e开路时，集电极c与基极b之间的反向电流 测试电路：
模拟电路与数字电路的区别
1.电路的输入、输出信号的类型不同 数电：工作信号是数字信号“0”“1”，且信号的 幅度只有高低两种电 平，数值上是离散的。 模拟：随时间缓慢变化的信号，数值上是连续的。 2.对电路的要求不同 数电：是实现输入输出的数字量之间实现一定的逻辑关系。 模电：要求电路实现模拟信号的放大、变换、产生。 3.电路中三极管的作用和工作区域不同 数电：三极管作为开关使用且工作在截至和饱和区。 模电：三极管作为放大元件，其工作在放大区。 4.所用的分析方法不同 数电：主要分析输入输出信号之间的逻辑关系，使用逻辑代数，真值 表、卡诺图等分析方法。 模电：通常采用图解法和微变等效电路法。
数字电路处理连续信号,模拟电路处理离散信号
数字电路处理连续信号,模拟电路处理离散信号数字电路和模拟电路是现代电子电路中两个重要的概念。
数字电路处理的是离散信号，而模拟电路处理的是连续信号。
本文将从生动、全面和有指导意义的角度探讨这两个概念。
首先，我们来看看数字电路。
数字信号是以离散数据的形式表示的信号。
在数字电路中，信号通常由两个离散的数值表示，通常是0和1，也就是常说的二进制。
数字电路主要由逻辑门和触发器组成，可以进行逻辑运算和数据处理。
它们在当今电子设备中起到了至关重要的作用，比如计算机、手机等消费电子产品都使用了众多的数字电路。
数字电路非常适合高速运算和精确控制，因为数字信号中的每个数值都是精确的。
这使得数字电路在数字信号处理、数字图像处理、数字音频处理等方面有着广泛的应用。
数字电路还可以通过编程来实现各种功能，因此在软件定义的领域也得到了广泛应用。
然后，我们来看看模拟电路。
模拟信号是以连续数据的形式表示的信号。
模拟电路通常由电子元件如电阻、电容、电感等组成，通过对电流和电压的精确调节来实现对连续信号的处理。
模拟电路是传统电子设备中不可或缺的一部分，比如收音机、电视机、音响等都使用了大量的模拟电路。
模拟电路非常适合处理连续变化的信号，因为它们可以提供连续的输出。
这使得模拟电路在音频信号处理、视频信号处理等领域有着广泛的应用。
模拟电路的设计和调试需要对电子元件和电路理论有深入的理解，是电子工程师和电路设计师的基本技能。
综上所述，数字电路和模拟电路分别处理离散信号和连续信号，在现代电子设备中起到了不可或缺的作用。
数字电路适合高速运算和精确控制，广泛应用于数字信号处理领域；而模拟电路适合处理连续变化的信号，广泛应用于音频、视频等领域。
学习和掌握这两个概念对于进一步理解电子电路的原理和设计具有重要的指导意义。
希望这篇文章能够帮助读者更好地理解数字电路和模拟电路，并在相关领域中应用它们的知识。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基础知识学习
1集成电路可以分为数字电路、模拟电路和数模混合电路，了解并掌握他们的特点以及他们之间的区别与联系；
答：
数字电路是处理逻辑电平信号的电路，它是用数字信号完成对数字量进行算术运算和逻辑运算的电路。
从整体上看，数字电路分为组合逻辑电路和时序逻辑电路两大类。
数字电路的基本特点是（1）严格的逻辑性（2）严格的时序性（3）基本信号只有高、低两种逻辑电平或脉冲（4）与逻辑值对应的电平随使用的实际电路而不同（5）固件特点明显。
模拟电路处理的是模拟电压或电流信号，它们在时间和幅度都连续的信号，模拟信号待传播的信息包含在它的波形之中（信息变化规律直接反映在模拟信号的幅度、频率和相位的变化上）。
模拟电路特点是电路中的元件(器件)动作方式属于线性变化的电路。
通常著重的是放大倍率，工作频率等问题。
常见如：变压电路, 放大器电路, 都是属于仿真电路。
亦称为类比电路。
但模拟电路是数字电路的基础，数字电路的器件都是模拟电路组成的。
数模混合电路就是在一个电路系统中既有数字元件，又有模拟元件。
数模混合电路一般是带有模数转换（AD）或数模装换（DA）部分的电路。
由于数字电路所处理的是逻辑电平信号，因此，从信号处理的角度看，数字电路系统比模拟电路具有更高的信号干扰能力。
2了解并掌握“设计规则”的概念及其在集成电路设计过程中的重要性（重点了解CMOS工艺的层次和步骤）
答：
由于器件的物理特性和工艺的限制，芯片上物理层的尺寸进而版图的设计必须遵守特定的规则。
这些规则是各集成电路制造常回家根据本身的工艺特点和技术水平而制定的。
因此不同的工艺，就又不同的设计规则。
设计规则通常包括两个主要方面：①规定图形和图形间距的最小容许尺寸；②规定各分版间的最大允许套刻偏差。
不同类型的集成电路制定版图设计规则的基本原则则是一致的：①需要考虑工艺设备状况(如光刻机的分辨率和对准精度)和工艺技术水平（如工艺加工中，图形尺寸侧向变化量和控制）；②避免寄生效应对集成电路的功能与电学性能的有害影响。
3了解并掌握“版图”的概念及其在集成电路设计过程中的重要性（重点了解CMOS工艺的版图）；
答：
版图设计是指将前端设计产生的门级网表通过EDA设计工具进行布局布线和进行物理验证并最终产生供制造用的GDSII数据的过程。
其主要工作职责有：芯片物理结构分析、逻辑分析、建立后端设计流程、版图布局布线、版图编辑、版图物理验证、联络代工厂并提交生产数据。
它是将设计并模拟优化后的电路转化成的一系列集合图形，包含了集成电路尺寸大小，各层拓扑定义等有关期间的所有物理信息。
4了解并掌握常见基本单元（如反相器、与非门、D触发器等）的CMOS工艺版图结构；答：
CMOS反相器是由一个N沟道增强型MOS管和一个P沟道增强型MOS管组成的。
如下（a）所
示：
CMOS与非门电路包括两个漏源相串联的NMOS管和两个漏源并联的PMOS管，每对NMOS管和PMOS的栅极相连作为输入端。
如下（b）所示：
D触发器较为复杂。
（a）（b）
5了解模拟电路版图设计的特点及需要注意的地方；
答：
模拟集成电路设计、构建、分析和仿真呈现太多的变化，更多时候像是一种艺术。
模拟集成电路设计规则：最小宽度、间距、包围、延伸。
模拟电路的版图需要注意的几点：①叉指晶体管：设计时，栅电阻应小于其跨导的倒数；低噪中，栅电阻是1/gm的1/5到1/10。
②对称性。
③参考源的分布：减小失配。
④连线：利用差动信号将串扰转换成共模干扰，屏蔽，电压降。
6了解并掌握“Latch up”效应的成因及解决办法
答：
latch up：CMOS电路总在电源VDD和地线GND之间由于几声的PNP和NPN相互影响可能会产生的一低阻抗通路，使VDD和GND之间产生大电流。
这就是闩锁效应(latch up).
防止latch up的方法：
（1）在基体上改变金属的掺杂，降低BJT的增益。
（2）避免source和drain正向偏压
（3）增加一个轻掺杂的layer在重掺杂的基体上，组织侧面电流从垂直BJT到低阻基本上的通路
（4）使用GUARD ring:P+ring环绕nmos并接GND；N+ring环绕pmos并接VDD，一方面可以降低Rwell个Rsub的阻值，另一方面可阻值栽子到达BJT的基极。
（5）Substrate contact和well cantact应尽量靠近source，以降低Rwell和Rsub的阻值。
（6）使nmos尽量靠近GND，pmos尽量靠近VDD，保持足够的距离在pmos和nmos之间以降低引发SCR的可能
（7）除在I/O处需采取防latch up的措施外，凡接I/O的内部mos也应圈guard ring。
（8）I/O处尽量不使用pmos(nwell)
7了解集成电路中ESD的概念及常见的ESD保护结构；
答：
ESD即静电效应，是新片制造和使用过程中最易造成芯片损坏的因素之一。
它的产生主要有三个途径：人体接触，机器接触，自产生电荷。
大部分的ESD电流来自电路外部，因此ESD保护电路一般设计在PAD旁，I/O电路内部。
典型的I/O电路由输出驱动和输入接收器两部分组成。
ESD通过PAD导入芯片内部，因此I/O里所有与PAD直接相连的器件都需要建立与之平行的ESD 低阻旁路，将ESD电流引入电压线，再由电压线分布到芯片各个管脚，降低ESD的影响。
具体到I/O电路，就是与PAD 相连的输出驱动和输入接收器，必须保证在ESD发生时，形成与保护电路并行的低阻通路，旁路ESD电流，且能立即有效地箝位保护电路电压。
而在这两部分正常工作时，不影响电路的正常工作。
8了解并掌握DRC、ERC、LVS、LPE等概念及其在集成电路设计过程中的重要性；
答：
LVS（电路图与版图一致性检查）从半途中提取的电路同原电路比较，其方法通常是将两者的网表进行对比。
比较的结果，可以是完全一致或者不全一致。
设计者对应所示的错误进行必要的版图修改。
DRC（设计规则检查）是一个运用版图数据库检查在版图上设计的每条设计的程序。
例如检查在版图上每条金属线的宽度和间距以保证它们不违反所规定的最小值。
通过DRC保证该设计在生产工艺的限度范围内，可被制造出来。
ERC（电气规则检查）除违反设计规则而造成的图形尺寸错误外，常还会发生电学错误，如电源、地、某些输入或输出端的链接错误。
这久需要用ERC检查步骤来防范。
为了进行ERC的验证，首先应在版图中将各有关电学节点做出定义。
如将电源、接地点、输入端、输出端分别给出“节点名”。
LPE（液相外延）由溶液中析出固相物质并沉积在衬底上生成单晶薄层的方法。
液相外延由尼尔松于1963年发明，成为化合物半导体单晶薄层的主要生长方法，被广泛的用于电子器件的生产上。
薄层材料和衬底材料相同的称为同质外延，反之称为异质外延。
9了解“集成电路反向设计”的概念及过程；
答：
集成电路反向设计是通过拍摄和放大已有芯片照片得到版图的几何图形，然后通过相应的软件对电路的版图进行提取，反向得到芯片内部的设计。
主要包括四个阶段：ChipLogic版图提取、Cadence电路整理与验证、整体功能仿真以及性能优化再设计。
这4个阶段是按顺序执行的，只有当一个阶段完成后才可以进行下一阶段操作，整个过程的操作流程如下：
10了解Cadence在集成电路设计方面的软件及系统；
答：
Cadence系统是一个大型的EDA软件，它几乎可以完成电子设计的方方面面，包括ASIC 设计，FPGA设计和PCB板设计。
Cadence在仿真、电路图设计、自动布局布线、版图设计及验证等方面有着绝对的优势。
电路设计系统包括原理图输入、生成、模拟数字/混合电路仿真，fpga设计，pcb编辑和自动布局布线mcm电路设计、高速pcb版图的设计仿真等等。
包括：
A、Concept HDL原理图设计输入工具，有for NT和for Unix的产品。
B、Check Plus HDL原理图设计规则检查工具。
（NT & Unix）
C、SPECTRA Quest Engineer PCB版图布局规划工具（NT & Unix）
D、Allegro Expert专家级PCB版图编辑工具（NT & Unix)
E、SPECTRA Expert AutoRouter 专家级pcb自动布线工具
F、SigNoise信噪分析工具
G、EMControl 电磁兼容性检查工具
H、Synplify FPGA / CPLD综合工具
I、HDL Analyst HDL分析器
J、Advanced Package Designer先进的MCM封装设计工具等等。
