泵站自动化监控系统研究与设计

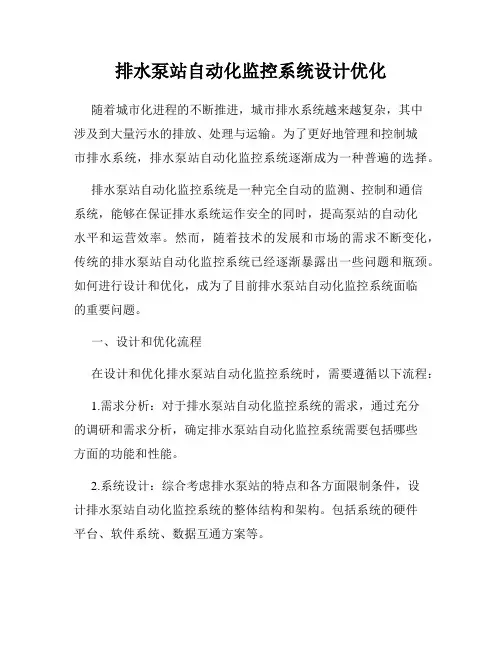

排水泵站自动化监控系统设计优化
排水泵站自动化监控系统设计优化随着城市化进程的不断推进，城市排水系统越来越复杂，其中涉及到大量污水的排放、处理与运输。
为了更好地管理和控制城市排水系统，排水泵站自动化监控系统逐渐成为一种普遍的选择。
排水泵站自动化监控系统是一种完全自动的监测、控制和通信系统，能够在保证排水系统运作安全的同时，提高泵站的自动化水平和运营效率。
然而，随着技术的发展和市场的需求不断变化，传统的排水泵站自动化监控系统已经逐渐暴露出一些问题和瓶颈。
如何进行设计和优化，成为了目前排水泵站自动化监控系统面临的重要问题。
一、设计和优化流程在设计和优化排水泵站自动化监控系统时，需要遵循以下流程：1.需求分析：对于排水泵站自动化监控系统的需求，通过充分的调研和需求分析，确定排水泵站自动化监控系统需要包括哪些方面的功能和性能。
2.系统设计：综合考虑排水泵站的特点和各方面限制条件，设计排水泵站自动化监控系统的整体结构和架构。
包括系统的硬件平台、软件系统、数据互通方案等。
3.开发和测试：通过软件设计、编程和硬件组装等技术手段，完成排水泵站自动化监控系统的开发和调试测试，确保系统的功能达到预期。
4.实施和部署：将排水泵站自动化监控系统应用到现实的排水泵站中，正式启用和投入使用。
5.运维和优化：在排水泵站自动化监控系统正常运行的过程中，需要对系统进行维护和优化，保证系统的稳定和高效运行。
二、设计和优化要点在设计和优化排水泵站自动化监控系统时，需要注重以下方面的要点：1.数据采集和处理：排水泵站自动化监控系统的基本功能是对泵站运行中产生的各种数据信号进行采集和处理。
因此，数据采集和处理是排水泵站自动化监控系统设计的关键步骤。
要针对不同类型的数据信号，设计适合的采集装置和采集协议，并通过各种算法对数据进行处理和分析，以获取有效的信息。
2.控制算法和逻辑：排水泵站自动化监控系统应该能够根据不同的工况和运行状态，采取不同的控制算法和逻辑。
例如，在泵站运行过程中，需要根据不同的液位变化和流量大小，选择不同的泵组合和控制策略，以保持泵站的运行稳定。

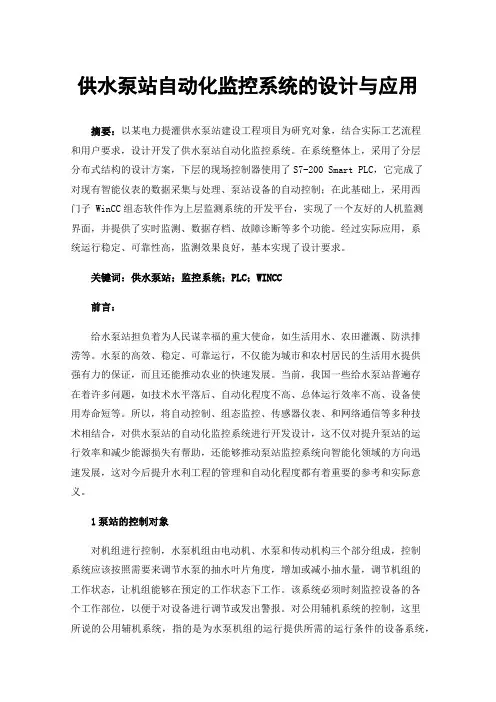

供水泵站自动化监控系统的设计与应用
供水泵站自动化监控系统的设计与应用摘要：以某电力提灌供水泵站建设工程项目为研究对象，结合实际工艺流程和用户要求，设计开发了供水泵站自动化监控系统。
在系统整体上，采用了分层分布式结构的设计方案，下层的现场控制器使用了S7-200 Smart PLC，它完成了对现有智能仪表的数据采集与处理、泵站设备的自动控制；在此基础上，采用西门子 WinCC组态软件作为上层监测系统的开发平台，实现了一个友好的人机监测界面，并提供了实时监测、数据存档、故障诊断等多个功能。
经过实际应用，系统运行稳定、可靠性高，监测效果良好，基本实现了设计要求。
关键词：供水泵站；监控系统；PLC；WINCC前言：给水泵站担负着为人民谋幸福的重大使命，如生活用水、农田灌溉、防洪排涝等。
水泵的高效、稳定、可靠运行，不仅能为城市和农村居民的生活用水提供强有力的保证，而且还能推动农业的快速发展。
当前，我国一些给水泵站普遍存在着许多问题，如技术水平落后、自动化程度不高、总体运行效率不高、设备使用寿命短等。
所以，将自动控制、组态监控、传感器仪表、和网络通信等多种技术相结合，对供水泵站的自动化监控系统进行开发设计，这不仅对提升泵站的运行效率和减少能源损失有帮助，还能够推动泵站监控系统向智能化领域的方向迅速发展，这对今后提升水利工程的管理和自动化程度都有着重要的参考和实际意义。
1泵站的控制对象对机组进行控制，水泵机组由电动机、水泵和传动机构三个部分组成，控制系统应该按照需要来调节水泵的抽水叶片角度，增加或减小抽水量，调节机组的工作状态，让机组能够在预定的工作状态下工作。
该系统必须时刻监控设备的各个工作部位，以便于对设备进行调节或发出警报。
对公用辅机系统的控制，这里所说的公用辅机系统，指的是为水泵机组的运行提供所需的运行条件的设备系统，特别是泵站内的油、气、水系统。
该控制系统采用了闭环控制方式，在正常工作的情况下，对油品、气体、水等三个动态参数进行持续监测，一旦出现不足，系统就会开始补充，达到标准后就会自动停机。

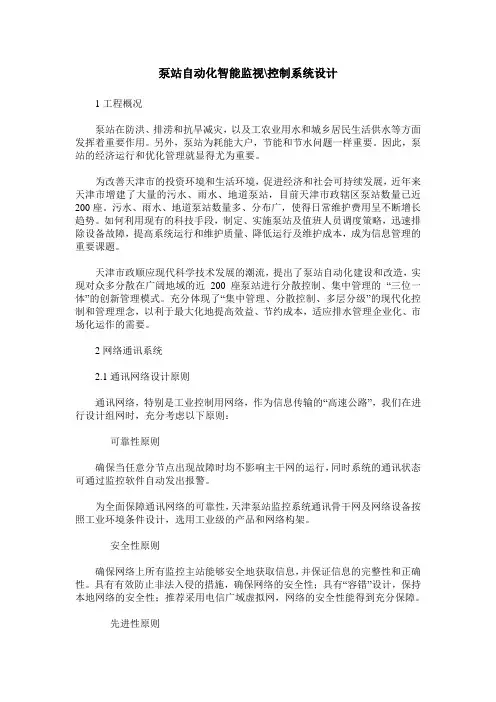

泵站自动化智能监视-控制系统设计
泵站自动化智能监视\控制系统设计1工程概况泵站在防洪、排涝和抗旱减灾，以及工农业用水和城乡居民生活供水等方面发挥着重要作用。
另外，泵站为耗能大户，节能和节水问题一样重要。
因此，泵站的经济运行和优化管理就显得尤为重要。
为改善天津市的投资环境和生活环境，促进经济和社会可持续发展，近年来天津市增建了大量的污水、雨水、地道泵站，目前天津市政辖区泵站数量已近200座。
污水、雨水、地道泵站数量多、分布广，使得日常维护费用呈不断增长趋势。
如何利用现有的科技手段，制定、实施泵站及值班人员调度策略，迅速排除设备故障，提高系统运行和维护质量、降低运行及维护成本，成为信息管理的重要课题。
天津市政顺应现代科学技术发展的潮流，提出了泵站自动化建设和改造，实现对众多分散在广阔地域的近200座泵站进行分散控制、集中管理的“三位一体”的创新管理模式。
充分体现了“集中管理、分散控制、多层分级”的现代化控制和管理理念，以利于最大化地提高效益、节约成本，适应排水管理企业化、市场化运作的需要。
2网络通讯系统2.1通讯网络设计原则通讯网络，特别是工业控制用网络，作为信息传输的“高速公路”，我们在进行设计组网时，充分考虑以下原则：可靠性原则确保当任意分节点出现故障时均不影响主干网的运行，同时系统的通讯状态可通过监控软件自动发出报警。
为全面保障通讯网络的可靠性，天津泵站监控系统通讯骨干网及网络设备按照工业环境条件设计，选用工业级的产品和网络构架。
安全性原则确保网络上所有监控主站能够安全地获取信息，并保证信息的完整性和正确性。
具有有效防止非法入侵的措施，确保网络的安全性；具有“容错”设计，保持本地网络的安全性；推荐采用电信广域虚拟网，网络的安全性能得到充分保障。
先进性原则采用先进成熟、开放的以太网技术，替代传统的低速、封闭的总线技术。
采用工业级的网络产品，替代“办公”级的网络产品。
扩展性原则确保核心设备具有容错处理，网络设备有良好的扩展性，将来系统扩建时能够平滑升级。
泵站自动化监控系统设计
是实现 对塘 头泵站 所有机 电设 施 的 自动化监 控并 实
现现代化管 理 ，具体监控任 务如下 ： 水 泵机 组及辅 助设 备 ：进 水 电动 阀
泵站 的结构 框 图如下 ：
经计算 ，Ｓ ０ ７ ｍ ＝ ． ５ ＜设 计幕厚 １ ２ ｍ ．０ 。
７３ 运 行 分 析和 指 导 。
打 印、画面 显示和提供 分析指导 。
７ ２ 人机 界 面 ．
积 累泵站 运行 数据 ，为提 高泵 站运 行和维 护 水 平 提供 依据 。逐 日累计各 泵组和 全站 的抽水 量 以及 用 电量 。累计 泵组运 行 时间 、运 行次 数和可 用率 。
参考文献
［ 施敏．论述小型水库除险加 固工程中的土石坝防渗特点 １ ］ 与处理方法 ［．大科技 ： 刀 科技 天地 ，０１ （６ ． ２ １，１ ）
５ 结语
本设 计 因 “ ”制 宜 ，综 合采 用 了套井 回填 、 区
［ 王 兴俊 ．水 利工程加 固过 程 中充填灌 浆法的有效应 用 ２ ］
可蓉 软 鳊箅器
会 用厦
Ｐ ＬＣ
撑泵 组
项
一
６
６ Ｐ Ｃ（ Ｌ 可编程控制器 ）
Ｐ Ｃ 用 法 国 施 耐 德 公 司Ｍ ｉ ０ Ｐ Ｃ Ｌ 采 ０ ｎ Ｌ ， ｄ Ｃ
Ｐ ｅ ｉ ｍ Ｌ 完成 以下监 控 内容 ： （ ）采 集 泵站 ｒ ｍ ｕ Ｐ Ｃ １ 内水 位 、流量 、水泵 出水 压力 、振动 数据等 模拟信 号 ； （ ）采 集现 场 控制 屏 面板 上 的开 关 信 号 、采 ２ 作为 控制 中心 ，集 中 了大 部分 的重 要设 备 ，主 要 包 括 以下几 个 方面 ： （ ）微 机 测量 、控 制 、保 １
泵站计算机监控系统的设计与实现
配 电系统 、 泵站主机 组 、 供 水系 统 、 排 水系统 、 供 油系统 和泵站 闸门等 。 监控层 分
两层， 即集 中监控 层和现 地控 制层 。 集 中层 位于 泵站 中控 室， 采用 １ ０ ０ Ｍｂ ！ ￣陕速 以太 网技术 ， 与 现地控 制组 成 开放 的计 算机 网络 系统 。 集 中监 控层主 要设备包 括２ 台工作站 （ 主机 ） ， ２ 台服务器 ， １ 台网络交 换机 ， 另 外还设 有 ｌ 台 网络激光 打 印机 ， １ 套 ＵＰ Ｓ 电源 和语 音报警 设备 。 每 台主 机均 采用 Ｄ Ｅ Ｌ Ｌ 高档 型微机 ， 配置４ （ ３ 内存 ， １ Ｔ Ｂ 硬盘 同时工作 。 当主用机 发生故 障时 ， 备用 机 的 数据 库 具有 对 故 障系统 相 同 的 内容其 继 续 高速 图形 加速 卡 ， ２ １ ” １ ２ ８ ０ × １ Ｏ ２ ４ ｃ Ｒ Ｔ 等。 两 台工作 站 、 两 台服 务器 ， 互 为冗 余备份 结构 。 一 旦主 用机恢 复正 常， 就可 以 自动地 进行数据 同步 ， 切 换过程 无扰动 。 网络交换机 采用美 国著名 网 络 公司 ３ Ｃ ｏ ｍ公 司Ｓ Ｗ３ ３ ０ ０ ２ ４ ＇ 决速 以太 网交 换机 、 网络交 换速 度高 达 １ ０ ０ Ｍｂ ｐ ｓ ， 保证 数据 、 图形和语 音信 息 的高速传 输 。 网络 交换机 预 留有足 够的 接 口与 排管
排水泵站的智能化监控系统设计
排水泵站的智能化监控系统设计随着城市化进程的不断加快和城市建设的不断推进，城市排水工程也显得越来越重要。
城市排水泵站的建设可以大幅度提高城市排水系统的运行效率，缓解城市排水系统的负荷，减少城市水灾。
但是随着城市规模的不断扩大和排水泵站数量的不断增多，传统的排水泵站管理方式已经不能适应现代城市排水工程的需要。
智能化监控系统的引入将有助于提高排水泵站的安全性、运行效率和管理水平。
本文将探讨排水泵站的智能化监控系统的设计，包括技术实现和系统架构。
技术实现智能化监控系统的设计基于计算机技术、网络通信技术和传感器技术。
其中最重要的是传感器技术。
1. 压力传感器：安装在排水管道中，能够实时监测管道中的水位、流量和压力等基本参数，并将数据传输到智能化监控系统中，供管理人员实时监测和管理。
2. 温湿度传感器：安装在泵站室内，能够实时监测室内的温度、湿度等参数，并将数据传输到智能化监控系统中，为管理人员提供良好的工作环境。
3. 气体传感器：能够实时监测泵站内的有毒气体浓度，如果浓度超过安全标准，监控系统就会及时报警，并采取措施以确保泵站的安全。
系统架构智能化监控系统的设计是由数据采集系统、数据处理系统、数据传输系统和数据库系统以及人机交互的终端系统组成。
其中，数据采集系统负责采集排水泵站中的各种参数和数据，数据处理系统负责将采集的数据进行处理和分析，数据传输系统负责将处理后的数据传输到指定的设备或人员，数据库系统负责将历史数据储存到数据库中，人机交互终端系统则负责人员与系统的交互。
在系统架构中，可将排水泵站分为智能中心和分散节点。
智能中心为数据处理和传输系统，拥有多个显示屏、操作工位、报警器等，可以实时显示排水泵站的各种运行参数和状态信息。
分散节点则包括传感器、监测设备和执行器等，用于实时采集、监测和控制排水泵站的各种运行参数和状态信息。
智能化监控系统的优势排水泵站的智能化监控系统可以有效提高排水系统的安全性和管理水平。
基于PLC和组态王的泵站监控系统设计
基于PLC和组态王的泵站监控系统设计一、本文概述随着工业自动化技术的快速发展，泵站作为城市基础设施的重要组成部分，其运行效率和安全性日益受到人们的关注。
传统的泵站监控系统往往存在功能单操作复杂、维护困难等问题，已无法满足现代泵站管理的需求。
本文提出了一种基于PLC（可编程逻辑控制器）和组态王（KingView）的泵站监控系统设计，旨在提高泵站的自动化水平和运行效率，保障泵站的安全稳定运行。
本文首先介绍了泵站监控系统的研究背景和意义，阐述了基于PLC和组态王的泵站监控系统的基本原理和组成结构。
接着，文章详细分析了泵站监控系统的功能需求和技术要求，包括数据采集与处理、设备控制、报警与故障处理、数据存储与分析等方面。
在此基础上，文章设计了基于PLC和组态王的泵站监控系统的硬件和软件架构，并详细描述了各个模块的功能和实现方法。
本文还探讨了泵站监控系统的网络通信技术，包括PLC与上位机之间的通信、PLC与现场设备之间的通信等，确保泵站监控系统的实时性和可靠性。
文章还对泵站监控系统的安全性和稳定性进行了分析，并提出了相应的保障措施。
本文总结了基于PLC和组态王的泵站监控系统的优势和特点，展望了泵站监控系统未来的发展趋势和应用前景。
通过本文的研究，旨在为泵站监控系统的设计与实现提供有益的参考和借鉴。
二、泵站监控系统概述泵站监控系统是水利工程中的重要组成部分，其主要功能是对泵站的运行状态进行实时监控、控制和管理，以确保泵站的安全、高效运行。
泵站监控系统通常由数据采集与传输系统、控制系统、人机界面系统等多个子系统组成。
随着自动化技术的不断发展，泵站监控系统的智能化、网络化、远程化已成为发展趋势。
在泵站监控系统中，PLC（可编程逻辑控制器）扮演着核心控制器的角色。
PLC以其强大的数据处理能力、稳定的运行性能和灵活的编程方式，被广泛应用于泵站监控系统中。
PLC可以实现对泵站设备的远程控制、数据采集、状态监测、故障报警等功能，提高泵站运行的安全性和可靠性。
智慧泵站监控系统设计方案
智慧泵站监控系统设计方案智慧泵站监控系统是一种集终端数据采集、传输、分析和管理功能于一体的智能化控制系统，主要用于对泵站运行状态和设备工作情况进行实时监测和远程控制。
下面给出一个智慧泵站监控系统的设计方案。
一、系统架构设计智慧泵站监控系统的架构应包括硬件设备和软件系统两个方面。
硬件设备方面，应包括泵站设备、终端数据采集设备和数据传输设备。
泵站设备是系统的监控对象，包括泵、水箱、阀门等设备。
终端数据采集设备用于采集泵站设备的实时工作参数，包括压力、流量、温度等。
数据传输设备用于将采集到的数据传输到远程监控中心。
软件系统方面，应包括数据分析和管理系统、远程监控系统和报警系统。
数据分析和管理系统用于对采集到的数据进行处理和分析，并生成统计报表和图表。
远程监控系统用于实现对泵站设备的实时监控和远程控制。
报警系统用于实时监测泵站设备的工作状态，并在异常情况下发送警报通知。
二、数据采集与传输方案数据采集方案采用传感器进行泵站设备参数的实时采集，如压力传感器、流量传感器和温度传感器等。
传感器通过模拟信号转换器将模拟信号转换为数字信号，然后通过数据采集器进行数据采集和传输。
数据传输方案可采用以太网、无线通信或者物联网技术进行数据传输。
以太网通信可实现高速、稳定的数据传输，适用于泵站距离监控中心较近的情况。
无线通信技术如GPRS、3G、4G、NB-IoT等可实现泵站的远程监控和控制。
物联网技术可实现智能设备之间的互联互通，提高泵站监控系统的可扩展性和灵活性。
三、远程监控与控制方案远程监控系统应具备实时监控和远程控制的功能。
通过远程监控系统，可以实时监测泵站设备的工作状态、参数变化和报警信息，并对其进行远程控制。
远程监控系统应提供用户友好的界面，包括实时数据监测界面、历史数据查看界面和报警信息显示界面。
实时数据监测界面显示泵站设备的实时工作参数，如压力、流量、温度等，以图形化的方式展示，方便用户快速了解设备的工作状态。
泵站系统监控自动化设计与分析
因主控级发生பைடு நூலகம்障而影响各Ｌ Ｕ Ｃ 承担 的监控功能。
ＧＵ０ ｎ Ｌｉ
（ｈ ａｘ ｒｖｎｉｌｎｔｕｅ ｆ ｔ ｅｏｒｅａ ｄＥｅｔｃＰｗ ｒｎ ｅｔ ａｉ ｎ ｅｉ ，ｉ ｎ７ ０ ０ ，ｈａｘ Ｐｏｉｃ。Ｃ ｉ ） Ｓ ａｎ ｉ ｏｉｃａ Ｉｓｔｔ ｏ ｅ Ｒ ｓｕｃ ｎ ｌ ｒ ｏ ｅ ｖｓｇｔ ｎａｄＤ ｓ ｎＸ １０ １Ｓ ａｎｉ ｒｖｎｅ ｈｎ Ｐ ｉ Ｗａ ｒ ｃｉ Ｉ ｉ ｏ ｇ ａ ａ
在广域网通信正常情况下 ， 富平管理局调度控 制中心通过刘集 总站计算机监控系统 ， 实现对刘集 系统 下 的南 阳 、 家 、 刑 刘集 和 褚王 这４ 泵站 的机 电 个 设备 以及水工建筑物的实时监控 ， 完成输水调度 和 运行管理 。同时 ， 通过网络实现和渭南总局的通讯 ， 对管辖的泵站进行实时的调度监视。 刘集总站 的计算机监控系统应具有 以下控制
人 机 界 面 、 地 操作 开关 、 钮 等 发 布 的控 制及 调 现 按
２ 泵站计算机监控 系统设计 原则
１ 满足安全可靠运行 的需要， “ ） 实现 无人值班 ”
（ 少人值 守 ）既可实现站 内监控 ， ［ ４ １ 又能实现 富平调
度 中心 的远 程监 控 。
２ 泵站计算机监控系统采用成熟 、 ） 可靠 、 标准
ｔ ｅ ｐｕ ｈ ｍｐｉ ｓａ ｉｎ ｍｏ ｉｏ ｎ ｓ ｓｅ ． Ｔｈ ｃ ｎ ｇ ｒ ｔｏ ｎｇ ｔ ｔｏ ｎ ｔｒ ｇ ｙ ｔｍ ｉ ｅ ｏ ｆ ｕ ａｉｎ ｉ
辅机 系 统 以及 公用 设 备进 行 有 效监 测 和控 制 ， 证 保
泵站更加安全 、 可靠 、 经济地运行。
系统 接 受上 级 调度 中心 的调 度指 令 ， 合 全 线 结 泵站运行状况 ， 实现 站 内经 济 运 行 ， 现 远 方 调度 实
关于泵站自动化控制的研究
关于泵站自动化控制的研究xx年xx月xx日contents •引言•泵站自动化控制系统概述•泵站自动化控制系统硬件设计•泵站自动化控制系统软件设计•泵站自动化控制系统应用案例分析•结论与展望目录01引言泵站自动化控制技术改造传统泵站，提高泵站运行效率和管理水平。
针对传统泵站存在的一系列问题，提出泵站自动化控制解决方案。
研究背景与意义研究内容研究泵站自动化控制系统设计、控制算法优化、远程监控及故障诊断等相关问题。
研究方法结合理论分析、仿真计算和工程实践，对泵站自动化控制系统进行深入研究。
研究内容与方法创新点提出一系列泵站自动化控制算法，实现泵站运行状态监测与控制一体化。
不足受限于实际运行环境和实验条件等因素，部分研究成果尚待现场运行验证。
研究创新点与不足02泵站自动化控制系统概述泵站自动化控制系统是一种采用自动化设备、传感器、计算机软硬件等技术，对泵站进行全面监控和管理的系统。
定义泵站自动化控制系统具有高效性、节能性、可靠性、远程监控性等特点，可以大大提高泵站的管理效率和运行效果。
特点泵站自动化控制系统的定义与特点组成泵站自动化控制系统主要由传感器、数据采集与处理系统、控制系统、远程监控系统等组成。
功能泵站自动化控制系统可以实现泵站的自动化控制，包括泵的启停控制、流量控制、压力控制等功能，同时可以实时监测泵站的运行状态，及时发现故障并进行报警。
泵站自动化控制系统的组成与功能1泵站自动化控制系统的发展趋势23未来的泵站自动化控制系统将更加注重智能化，采用更加先进的算法和传感器技术，提高系统的智能化程度。
智能化泵站自动化控制系统将与互联网深度融合，实现远程监控和管理，提高管理效率。
互联网+泵站自动化控制系统将更加注重节能和环保，采用更加高效的设备和控制算法，降低能耗和减少环境污染。
节能环保03泵站自动化控制系统硬件设计传感器与执行器的选择传感器量程根据泵站实际运行工况和参数确定；传感器类型压力、流量、液位、温度等；传感器精度根据实际需求和成本控制考虑；执行器性能参数根据泵站实际运行工况和调节精度要求选择。
泵站自动化监控系统设计
浅论泵站自动化监控系统设计【摘要】：在水利枢纽工程中泵站是重要的设施之一，随着我国经济建设与科技水平的快速提升，对水利设施提出了更高的要求，文章介绍了泵站调度中心集控与分布微机监控系统的功能，硬件组和软件结构，以进一步提升水利设施的自动化控制。
【关键词】：泵站；监控系统；plc 可编程控制器；自动化中图分类号： tv675 文献标识码： a 文章编号：引言泵站是大型水利、环保、城市供排水及企业水务等工程的重要组成部分, 一般由排水(或供水)和供电两大系统共同构成的。
大型泵站的自动化监控一般是由plc 集散控制、供电系统自动化及数字视频闭路监视系统等几部分组成。
随着plc 软硬件、网络通信技术及计算机技术的快速发展, 工业自动化的控制也开始向信息整合、智能集成方向发展。
一、监控的对象泵站电气及其自动化系统工程的主要任务就是实现对泵站所有机电设施的自动化监控并实现现代化管理，具体监控任务如下：水泵机组及辅助设备：进水电动阀、出口液控阀、检修电动闸阀、技术供水泵、渗漏排水泵、高低压配电柜、厂用变压器、直流屏、功率补偿及启动装置、泵站厂房通风设备、真空泵。
二、监控的目的泵站电气及自动化系统主要实现对五台异步电机的微机保护、数据采集、通信、机组及辅助设备的检测、控制、电能计量等功能，通过闭路监视系统，对泵站机组、车间内设备进行监控保护，具有越限及设备异常告警、记录、打印制表、事件顺序记录、统计、计算、事故追忆等功能。
实现遥测、遥控、遥视。
三、plc（可编程控制器）plc 可采用法国施耐德公司 modicon plc，premium plc完成以下的监控内容：（1）采集泵站内水位、流量、水泵出水压力、振动数据等模拟信号；（2）采集现场控制屏面板上的开关信号、采集开关、接触器、继电器等的位置、状态信号、机组的轴承温度以及软启动器设备的运行、状态等信号；（3）采集机组运行的各项参数，计算各机组的运行时间；（4）根据前池水位和各机组运行情况等参数控制机组自动启停；（5）控制泵站内除了电机、厂变、母线外的其它设备（包括集水井排水泵系统、消防泵系统、厂房通风机、事故照明系统等）。
泵站自动化监控系统的设计
泵站自动化监控系统的设计为更好地发挥水利泵站的综合利用效益，提高调度管理决策水平，建设泵站自动化监控系统是现代泵站建设的一项重要任务，结合工作经验，以抽黄提灌泵站为研究对象，完成泵站的自动化方案的研究与设计。
一、我国泵站监控系统现状目前，我国泵站在规模和数量上已接近或达到国际先进水平，但是自动化起步较晚，大多数泵站已服务近半个世纪，在发挥巨大作用的同时，由于工程质量、管理水平等方面所限，一定程度上落后于国外水平，具体表现在以下几方面：一是设备技术落后，无法满足自动化系统要求；二是维护工作量大；三是达不到实时控制要求；四是耗费人力，效率低、成本高。
二、泵站自动化监控系统设计1.设计原则。
（1）保持先进性与实用性。
保持系统在技术上的先进性，系统配置和设备选型符合计算机发展迅速的特点，充分利用计算机与自动化领域的先进技术，使系统达到当前的国内先进水平。
系统的操作界面要求完备并简洁友好，符合管理人员的操作习惯，并能提供实时、有效、准确的数据信息。
（2）保持可靠性与实时性。
在设计上着重考虑系统的可靠性与稳定性。
排水泵站在汛期起着关键作用，为了能够完成对泵站的实时监控的需要，系统必须保持高可靠性与稳定性，因此设计采用高可靠性、高性能、技术成熟的工业级产品部件，并使用成熟先进的技术，来保证MTTF（平均无故障时间）的长度。
（3）开放性与可扩展性。
设计具有开放的接口和灵活定制的功能，除此之外系统需要具备强大的扩展能力，可以很方便地挂接其他旧有系统和新开发的系统，并能与这些系统很好地融合，实现数据共享，适应功能的增加和规模的扩充。
（4）安全性要求。
由于系统设计需要远程监控且需要大量数据传输，网络安全与数据安全尤为重要。
设置防火墙，防止网络入侵攻击，对病毒实时监控报警，对数据进行加密处理尤为必要。
设置管理权限安全体系，防止数据泄密也是保证网络安全及数据安全的重要手段。
2.总体的设计。
首先建立新的泵站管控模式，按照“集中管理，分散控制”的原则设计实现三层控制体系，配备专用图像监测、远程控制、数据库管理、报表制作服务器。
自动化监控系统在水利泵站的应用
系统架构设计
集中监控
集中监控方式是将所有监控数据集中到中心控制系统，实现数据的统一管理和分析。这种 方式可以简化系统结构，提高数据利用率，但同时也存在一定的安全风险。
分散监控
分散监控方式是将监控数据分别存储在各个子系统中，实现数据的局部管理和分析。这种 方式可以增强系统的可靠性和安全性，但同时也增加了系统的复杂性和维护成本。
研究热点与前沿问题
监控数据挖掘与分析
通过对监控数据进行挖掘和分析，提取有价值的信息，为决策提 供支持。
监控系统安全性
加强监控系统的安全性研究，防止黑客攻击和数据泄露。
智能故障诊断与预测
利用人工智能等技术，实现水利泵站设备的智能故障诊断和预测， 提高设备维护效率。
发展前景与挑战
发展前景
随着技术的不断进步和应用需求的不断提高，自动化监控系统在水利泵站的应 用前景广阔，将为水利工程建设和管理带来更多的便利和效益。
混合监控
混合监控方式是结合集中监控和分散监控两种方式，根据实际需求进行选择和配置。这种 方式可以在保证系统可靠性和安全性的同时，提高数据利用率和分析能力。
数据采集与处理
数据采集
水利泵站自动化监控系统需要采集多种 数据，包括水位、流量、水质、电力等 。数据采集的方式可以分为在线采集和 离线采集两种，其中在线采集数据实时 性较强，但需要铺设相应的传感器和线 路；离线采集数据准确性较高，但需要 人工进行数据采集和录入。
加强系统稳定性
定期对自动化监控系统进行维 护和更新，确保系统的稳定性
和可靠性。
提高数据传输效率
采用高速、稳定的数据传输技 术，减少数据传输延迟和中断 的问题。
加强网络安全防护
采用先进的网络安全技术，如 防火墙、入侵检测系统等，加 强自动化监控系统的网络安全 防护。
供水泵站自动化监控系统的设计与应用
供水泵站自动化监控系统的设计与应用发布时间：2023-04-20T05:21:10.785Z 来源：《中国电业与能源》2023年第1期作者：刘真真[导读] 进入21世纪以来，我国全面进入了互联网时代，自动化技术被广泛应用在各个领域中。
刘真真山东硕基机电设备有限公司摘要：进入21世纪以来，我国全面进入了互联网时代，自动化技术被广泛应用在各个领域中。
由于泵站在人们的生活、生产中发挥着至关重要的作用，而自动化系统可为其带来新的可能，使其从人工管理转变为自动化管理，在提高泵站工作效率的同时减少洪涝灾害。
所以，该文就自动化监控系统在供水泵站运行中的运用进行探讨，以供参考。
关键词：供水泵站；自动化；监控系统；设计；应用引言供水泵站承担着周边地区的居民生活供水、农田灌溉和防洪排涝等惠及民生的重要任务。
泵站的高效稳定可靠运行，既可以为城乡住户的日常生活用水提供有力保障，又可以促进农业长足发展。
目前部分供水泵站主要存在技术装备落后，自动化程度较低，整体运行效率低，设备工作寿命短等众多问题。
因此，结合自动控制、组态监控、传感器仪表、和网络通信等多种技术，开发设计供水泵站的自动化监控系统，不仅有助于提高泵站的运行效率和降低能源损失，而且可以促进泵站监控系统向智能化领域方向快速发展，对今后提高水利工程的管理和自动化程度都具有重大的借鉴和现实意义。
1系统组成基于一体化管控平台的泵站监控系统主要由工程监控、安全监测、全景监控、调度管理、智能告警、视频监视及信息管理等应用组成，各应用的功能相互结合，使泵站管理更加标准化、智能化、精准化，并在最合理范围内减少泵站工作人员的工作量。
工程监控的对象为所有可控设备；安全监测的对象为泵站的运行状态；全景监控以全景图的方式显示各类监控信息和结果；调度管理能够实现调度计划自动生成、指令下发及指令执行完毕后的供水信息反馈统计和应急调度；智能告警通过专家库自动生效报警判断逻辑和人工脚本进行逻辑判断，并通过各类终端进行推送和确认；视频监视通过摄像头进行泵站区域内图像和声音的采集、分析，并将信息传输至告警系统进行异常情况的报警；智能运维根据水利工程管理体制的要求和工程运行的实际情况建立运维管理系统，标准化信息管理体系；信息管理系统对泵站的运行信息进行展示及管理。
输油泵站自动化监控系统方案研究
ｃ ｍ ｐｕ ｅ ， ａ ｄ ｃ ｅ ｅ ｃ ｎ ｒ ｌ ｅ ｍ ａ ｇｅ ｅ ， ｃ ｔ ｏ ａ ｄ ｉｐｅ ｓ ｏ ｄ ｎｇ ｒ ｕｓ ｏ ｔ ｒ ｎ ａ ｈｉｖ ｓ ｅ ｔ ａ ｉ ｄ ｚ ｎａ ｍ ｎｔ ｏｎ ｒ ｌ ｎ ｄ ｓ ｒ ｅ ｆ ａ ｅ ｏ ｐｕｒ ｏ ｅ ｏ ｔ ｅ ｐ ｓ ｆ ｒ ｈ ｅ ｔｒ ｏｄ ｔｏｎ ｓ ｓ ｅ ． ｎ ｉｅ ｐｒ ｕｃ ｉ ｙ ｔ ｍ Ｋ ｅ ｗｏ ｄ ：ｍ ｏ ｉｏ ｉ ｙｓ ｅ ；ＰＬＣ ； ｃ ｎｔ ａ ｉｅ ａ ｇ ｍ ｅ ｔ ｄ ｓ ｒｂｕ ｅ ｏ ｒ ｙ ｒｓ ｎ ｔ ｒｎｇ ｓ ｔ ｍ ｅ ｒ ｌ ｄ ｍ ｎａ ｅ ｚ ｎ ； ｉｔ ｉ ｔ ｄ ｃ ｎｔｏｌ
２ ．Ｗｅ ｔＰ ｐ ｌ ｅＣｏ ｓ ｉｅｉ ．Ｘｉ ｇｉｎ ｌ ａ ｓ ｏ ｔｔ ｎＢｒ ｎ ｈ，Ｕｒ ｍｕ ｉ ３ ０ ７，Ｃｈｎ ； ｎ ｎ ｊ ｇ Ｏｉ Ｔｒｎ ｐ ｒａｉ ａ ｃ ａ ｏ ｕ ｑ ，８ ０ １ ｉ ａ
３ Ｈｅａ ． ｎ ｎ Ａｎｙ ｎ ｃ ｔｏ ｌＴｅ ｈｎ ｌ ｇｙ Ｉ ｔｔ ｔ ａ ｇ Ｖｏ ａ ｉ ｎａ ｃ ｏ ｏ ｎｓ ｉｕ ｅ，Ａ ｎ ａ ｇ，４ ５ ０ ｙｎ ５ ０ ０，Ｃｈｉ ａ） ｎ Ａｂ ｔａ ｔ ｓｒ ｃ ：Ａ ｕ ｏ ａ ｉ ｏ ｉｏ ｉ ｇ ｓ ｔ ｍ ｆｏｉ ｔａ ｐｏ ｔ ｔｏ ｒ ｄ ｔｏ ａ ｅ ｎ ｄｅ ｉ ｅ ｔ ａ ｔ ｍ ｔｃ ｍ ｎ ｔ ｒｎ ｙｓ ｅ ｏ ｌ ｒ ｎｓ ｒ ａ ｉ ｎ ｐ ｏ ｕｃ ｉ ｎ ｈ ｓ ｂ ｅ ｓｇｎ ｄ ｗｉｈ ＰＬＣ
污水泵站中PLC自动化远程监控系统的设计
污水泵站中PLC自动化远程监控系统的设计污水泵站中PLC自动化远程监控系统的设计一、引言随着城市化的不断发展，污水泵站在现代城市的建设中起着至关重要的作用。
传统的污水泵站监控系统存在许多问题，如人工操作不便、信息传输不及时以及对设备状态的监测能力有限等。
为了解决这些问题，本文设计了一种基于PLC的自动化远程监控系统，以提高污水泵站的运行效率和管理水平。
二、系统结构本系统主要由控制中心、PLC集散控制器、现场设备和通信网络四部分组成。
1. 控制中心：负责接收、处理和显示污水泵站的各项数据，并进行逻辑控制和报警处理。
该中心由计算机、监控终端和报警装置等组成。
2. PLC集散控制器：作为系统的核心部分，负责采集和控制污水泵站中的设备，提供实时数据传输和远程控制能力。
3. 现场设备：包括水泵、阀门、传感器等，负责实际的泵站操作和监测任务。
4. 通信网络：用于将控制中心与现场设备进行数据传输和通信连接，确保远程监控的实现。
三、系统功能1. 实时监测：系统能够实时监测污水泵站中各个设备的状态和工作参数，包括水位、流量、温度等。
监测数据通过传感器采集并传输至控制中心进行处理和显示。
2. 远程控制：通过PLC集散控制器，可以实现对污水泵站设备的远程控制，包括水泵的启停、阀门的开关等。
操作人员可以通过控制中心的监控终端进行设备控制。
3. 报警处理：系统能够实现对设备故障、异常状态的监测和报警处理。
一旦发生异常情况，系统将自动报警并向操作人员发送警报信息，以便及时采取相应措施。
4. 数据记录与分析：系统能够对监测数据进行记录和分析，生成图表和报表，为运维人员提供参考和决策依据。
同时，系统还提供历史数据查询功能，方便用户回溯和分析泵站运行情况。
四、实施步骤1. 设计控制策略：根据实际需求和操作要求，设计控制中心的逻辑控制策略，确定监测指标和报警条件。
2. 安装传感器和执行器：根据控制策略，安装相应的传感器和执行器，配备传感器接口模块和执行器控制模块。
关于泵站监控系统研究
关于泵站监控系统研究摘要: 泵站担负着城市排水防涝的重要任务，其控制系统的自动化监控能达到减员增效和提高管理水平的目的。
本文对泵站的监控系统功能设计及设备选型进行探索，以供参考借鉴。
关键词：泵站；监控系统Abstract: urban drainage pumping station for the downstream reaches an important task of automatic monitoring of the control system can achieve downsizing to improve efficiency and raise the level of management purpose. In this paper, the pump station monitoring system function design and equipment selection for exploration, to supply for reference.Keywords: pump station; Monitoring system由于东江水源输水管线传输距离较长，各站分布较分散,因此操作人员控制变频器存在时间长、距离远，不能全面了解各站运行状况的问题，为了提高工作效率，保证设备运行稳定，自动监控系统在泵站广泛被应用。
一、泵站监控系统分析（1）备用水源井群系统构成备用水源泵站系统由42眼水源井泵房和呈/Y0形分布、长约14.4 km的输水管路共同构成,通过潜水泵、输水管线将地表水送至惠州蓬陵村,并在输水管线末端装有管道压力计、电磁流量计和退水阀(当管线压力超出允许的压力范围时,阀门打开泄压)。
42眼水源井以对井分组共设21个井站,对井为1深1浅(120 m/250 m),间距30 m,各井站之间相距约500 m。
每处井站设置有箱式变电站,每眼水源井泵房均装设潜水泵、变频器、电动蝶阀、多功能水泵控制阀,压力式水位计,管道压力计,磁感式水表,以及相关配电控制设备。
泵站自动化监控系统
泵站自动化监控系统泵站自动化监控系统是现代水利工程中的一项重要技术，它通过集成多种传感器、执行器和控制软件，实现对泵站的实时监控和管理。
该系统能够提高泵站的运行效率，降低维护成本，同时确保供水系统的安全可靠。
首先，泵站自动化监控系统的核心是中央控制单元，它负责接收来自各个传感器的数据，并根据预设的逻辑和算法进行处理。
这些传感器包括流量计、压力传感器、水位传感器等，它们分别监测泵站的流量、压力和水位等关键参数。
其次，系统通过执行器对泵站的运行状态进行控制。
例如，当水位传感器检测到水位超过预设值时，系统会自动启动或停止水泵，以保持水位在安全范围内。
同样，压力传感器也会根据压力变化调整水泵的运行速度，确保供水压力的稳定。
此外，泵站自动化监控系统还具备远程监控功能。
管理人员可以通过互联网或专用网络，实时查看泵站的运行状态，进行远程诊断和故障排除。
这大大提高了泵站的维护效率，减少了现场巡检的频率和成本。
系统还配备有数据记录和分析功能，能够长期存储泵站的运行数据，并通过数据分析软件进行分析，为泵站的优化运行和维护提供决策支持。
例如，通过分析流量和压力的历史数据，可以预测泵站的故障趋势，提前进行维护，避免因设备故障导致的供水中断。
最后，泵站自动化监控系统还具有良好的扩展性和兼容性，能够根据泵站的实际需求，增加新的传感器和执行器，或者与其他自动化系统集成，如水质监测系统、能源管理系统等，形成一个更加全面和高效的自动化监控网络。
综上所述，泵站自动化监控系统通过先进的技术手段，实现了对泵站的全面监控和管理，提高了供水系统的可靠性和经济性，是现代水利工程中不可或缺的一部分。
给排水系统中的泵站自动化控制系统的设计与运行
给排水系统中的泵站自动化控制系统的设计与运行在给排水系统中，泵站是起到承载和传输水流的重要设施之一。
随着科技的不断进步，为了提高给排水系统的效率、安全性和可靠性，泵站的自动化控制系统得到了广泛应用。
本文将探讨给排水系统中泵站自动化控制系统的设计与运行，并提供一种合适的格式来书写。
一、设计概述泵站的自动化控制系统设计是为了实现对泵站的自动控制和监测。
该系统一般包括以下几个方面的设计要素：1.1 控制策略设计在泵站控制策略的设计中，需要考虑到给排水系统的需求，包括水位监测、流量控制、压力调节等。
通过合理的控制策略设计，可以使泵站实现高效、稳定的运行。
1.2 传感器选择与布置泵站自动化控制系统需要通过传感器来获取各种参数，如水位、流量、压力等。
在设计过程中，需要选择适合的传感器，并合理布置在泵站各个关键位置，以确保获取到准确可靠的数据。
1.3 接口与通信设计为了实现泵站自动化控制系统与其他设备的联动与信息交换，需要设计合适的接口和通信方式。
例如，可以采用Modbus、Profibus等通信协议来实现泵站与上位机或其他控制设备之间的数据传输。
1.4 控制器选择与配置泵站自动化控制系统的控制器是系统的核心，它通过接收传感器数据和执行控制策略来实现对泵站的自动控制。
在设计过程中，需要选择合适的控制器，并对其进行配置和参数设定。
二、系统运行泵站自动化控制系统的运行是指系统在实际工作中的应用和操作。
在系统运行过程中，需注意以下几个方面：2.1 实时监测泵站自动化控制系统应能够实时监测泵站的运行状态，包括泵的转速、电流、温度等参数。
通过实时监测，可以及时掌握到泵站的工作情况，发现异常并采取相应的措施。
2.2 数据记录与分析泵站自动化控制系统应具备数据记录和分析功能，可以将泵站的历史数据进行记录和存储，并通过数据分析来评估泵站的运行情况，提供决策依据。
2.3 告警与故障处理泵站自动化控制系统应能够监测到泵站的异常情况，并及时发出告警信号。
