钢管混凝土拱桥施工工艺
下承式钢管混凝土系杆拱桥施工技术(正板)
下承式钢管混凝土系杆拱桥施工技术1工程概况新建的蕴藻浜大桥是A5嘉金高速公路一期一标工程中一座主线大桥。
A5嘉金高速公路一期一标工程是上海高速公路网中南北向连接嘉定、青浦、松江、金山四个经济较发达区域的主要快速通道。
为配合F1国际赛车场的建设，A5（嘉金）高速公路一期工程将加快建设速度，以与F1国际赛车场同步建成。
A5（嘉金）高速公路一期工程范围：北起A30高速公路嘉浏立交南侧接地处，南至北青公路立交（主线跨北青公路）接地点，全长约17.42km，道路红线宽60m，路基宽35m，设计时速100km/h。
本工程有同济大学建筑设计研究院设计、上海建工集团总公司承建。
蕴藻浜主桥结构为下承式钢管混凝土系杆拱桥。
主桥分上下行两副桥梁。
单副桥宽17.6m，跨径为87.88m，计算跨径L=85m，矢高f=17m，矢跨比为1/5，拱轴线采用二次抛物线。
桥面标高为15.444m；拱顶标高为32.515m；河面最高通航标高为3.5m；本工程桥面梁（中横梁及系梁）吊装净标高为12m，钢拱肋吊装净标高为29.015m。
蕰藻浜大桥结构工程主要包括：钢拱肋4片，风撑7×2道，拱脚8处，吊杆锚固64套，预制系梁28根，预制中横梁32根。
钢拱肋采用哑铃型断面，上下钢管直径为φ900mm，腹部宽度为512mm，高度为360mm，壁厚为16mm。
拱肋高为2000mm，宽为900mm。
钢管拱肋曲线长约为84.2m，重量为65.8T，内部吊杆处加劲板重量约为8.4T，每片拱肋的起吊重量为74.2T。
风撑采用箱型断面，单根起吊重量大约8.0T左右。
预制系梁、预制中横梁及系梁与中横梁间混凝土湿接头现浇段施工；全桥有4根箱型纵梁（每根纵梁分为7根9米长系梁预制段），32根“T”型中横梁。
纵梁采用箱型断面，高为1600mm，宽为1400mm，吊杆处为实心断面。
预制段标准长度为9000mm，起吊重量约30T。
预制中横梁为“T”型断面，高为1450mm，宽度为3000mm，预制段长度为13.6m，起吊重量为60.5T。

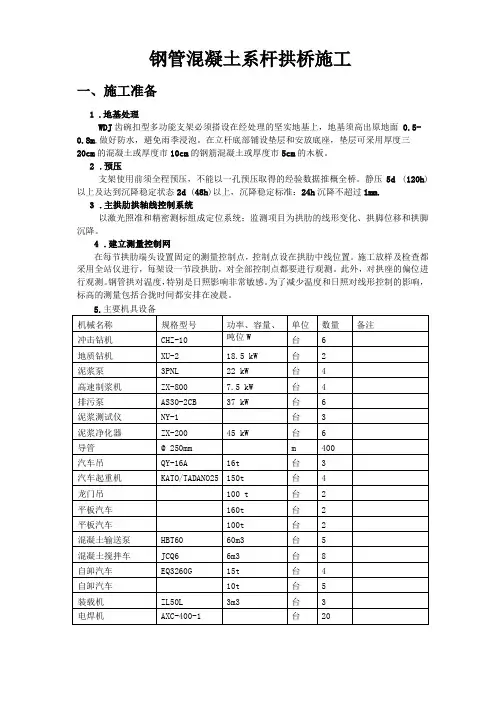

钢管混凝土系杆拱桥施工
钢管混凝土系杆拱桥施工一、施工准备1.地基处理WDJ齿碗扣型多功能支架必须搭设在经处理的坚实地基上，地基须高出原地面0.5-0.8m,做好防水，避免雨季浸泡。
在立杆底部铺设垫层和安放底座，垫层可采用厚度三20cm的混凝土或厚度市10cm的钢筋混凝土或厚度市5cm的木板。
2.预压支架使用前须全程预压，不能以一孔预压取得的经验数据推概全桥。
静压5d (120h) 以上及达到沉降稳定状态2d (48h)以上，沉降稳定标准：24h沉降不超过1mm.3.主拱肋拱轴线控制系统以激光照准和精密测标组成定位系统；监测项目为拱肋的线形变化、拱脚位移和拱脚沉降。
4.建立测量控制网在每节拱肋端头设置固定的测量控制点，控制点设在拱肋中线位置。
施工放样及检查都采用全站仪进行，每架设一节段拱肋，对全部控制点都要进行观测。
此外，对拱座的偏位进行观测。
钢管拱对温度，特别是日照影响非常敏感。
为了减少温度和日照对线形控制的影响，标高的测量包括合拢时间都安排在凌晨。
5.主要机具设备二施工方法(1)拱圈施工采用在工地加工厂进行弯制成拱肋单元，再拼装成拱肋，由缆索起吊安装成形。
钢管混凝土浇筑采用泵送顶升法工艺，由拱脚向拱顶对称均衡浇筑。
钢管混凝土劲性骨架作为外包拱圈混凝土施工的立模支架，外包拱箱混凝土分环分段对称、均衡施工，拱脚部份的箱肋顶、底板逐渐加厚成实体。
(2)拱肋施工拱肋钢管采用定购的无缝钢管，拱肋钢管的弯制、加工以及吊段的形成在工地加工厂进行，拱肋吊段的总拼场地布置在桥台化工厂端，要求与桥台在同一高程上，总拼场地长度要求超过100m，宽度不小于80m。
拱肋骨架加工采用计入了预拱度的拱肋放样坐标。
预拱度在拱顶按设计总值下样，再以挠度曲线的规律分配至各节点上。
拱肋各弦杆加工后各节点中心位置均能接近设计位置，其误差值应小于5mm。
拱肋按节施工后，再总拼装成三段，由缆吊起吊安装成形。
边拱肋段吊装后由索扣、拱铰形成受力平衡体系。
中间拱肋段就位时，由索扣调整整个拱肋的预拱度值及线形。
钢管混凝土拱桥转体施工技术工艺
钢管混凝土拱桥转体施工工艺一、工程简况：黄柏河、下牢溪特大桥（以下简称“两桥”）是长江三峡工程对外交通专用公路的重点工程，位于湖北省宜昌市西北近交西陵峡口风景区。
两特大桥的结构形式基本相同，系根据河床自然条件和缩短工期的要求。
主跨采用净跨160m 的上承式倒悬链线无铰钢管混凝土拱，净矢高32m，拱抽系数m=1.543，矢跨比f/L=1/5。
主拱圈系由8根直径100cm，壁厚1.0~1.2cm的钢管及厚1.0cm缀板组成的哑铃形拱肋。
钢管内泵送50号微膨胀混凝土。
拱上建筑采用15组四柱排架式钢管混凝土立柱；立柱上部采用钢筋混凝土简支式大孔板梁；边跨分别采用4孔20m及1孔20m后张法预应力混凝土简支T形梁。
全桥长分别为276.71m、280.06m；桥面宽18.50m，桥面横坡为1.5%；两桥设计荷载为汽-36，验算荷载为挂-200。
两桥不同之处，黄柏河特大桥位于3.2%的坡道上，由桥面铺装调整形成3.2%的桥面纵坡。
后因地质情况变化，又增加一孔10m钢筋混凝土板梁。
全桥总布置详见图1。
“两桥”设计新颖，采用了许多新技术、新材料、新工艺。
如大跨度钢管混凝土拱桥，跨径之大，尚属全国第一；采用“转体法”施工，转体重量达三千六百多吨，也属全国第一；钢管内混凝土，采用顶升法泵送微膨胀混凝土，泵送高度达32m，斜长达九十余M，而且要求两根钢管两端同时对称泵送施工，需要配备四台混凝土泵车将近三百方混凝土在2一3小时之内泵送完毕，要求混凝土每小时100一150m3的生产强度，才能满足施工要求。
钢管之防护，采用“金属喷涂长效防蚀复合涂层”，系新研究成功的科技成果，可以防腐20年，两桥是首次采用。
桥面铺装采用“双层钢丝网复合式钢纤维混凝土路面”，施工工艺十分繁杂，其工艺流程多达12道工序。
两桥位于西陵峡口低山丘陵与构造剥蚀、侵蚀山地过渡带，地形起伏较大，相对高差达150m；河床呈“U”型沟谷，切割较深，河宽约30一40m，沟谷顺直；岸坡陡峻，桥面与沟底最大高差达130m。
钢管混凝土拱桥混凝土施工工艺
钢管混凝土拱桥混凝土施工工艺范本1：钢管混凝土拱桥混凝土施工工艺1.立项依据1.1 工程背景分析1.2 工程目标和要求1.3 工程可行性研究2.工程规划和设计2.1 桥梁设计参数2.2 施工工艺选择2.3 施工组织设计3.材料准备3.1 混凝土配合比设计3.2 材料选购和储存3.3 钢管准备和加工4.土方施工4.1 土方开挖与支护4.2 基础处理5.基础施工5.1 基础模板安装5.2 钢筋安装和调整5.3 砼浇筑和养护5.4 模板拆除和清理6.拱桥施工6.1 拱墩施工6.2 拱肋位置确定和调整6.3 钢管安装和调整6.4 拱顶施工6.5 拱底砼浇筑和养护7.引桥施工7.1 引桥基础施工7.2 引桥砼浇筑和养护7.3 引桥防护设施安装8.施工安全与质量控制8.1 安全保障措施8.2 质量控制措施8.3 施工现场管理9.施工进度计划与管理9.1 施工计划编制9.2 进度控制与调整9.3 施工进度报告附件：1. 拱桥设计图纸2. 混凝土配合比设计表3. 钢管加工图纸法律名词及注释：1.《建设法》：指中华人民共和国建设法该法是中华人民共和国于1998年编制的一部法律，用于管理国家建设工程的立项、设计、施工等相关事宜。
2.《招标投标法》：指中华人民共和国招标投标法该法是中华人民共和国于2000年制定的一部法律，用于规范国家建设工程的招标、投标等相关行为。
范本2：钢管混凝土拱桥混凝土施工工艺1. 立项依据1.1 工程背景分析1.2 工程目标和要求1.3 工程的经济、社会和环境效益分析2. 工程规划和设计2.1 桥梁设计参数2.2 施工工艺选择依据2.3 施工组织设计3. 材料准备3.1 混凝土配合比设计3.2 原材料选购与质量验收3.3 钢管准备和加工4. 土方开挖与基础施工4.1 土方开挖和处理4.2 桥基础处理5. 基础模板安装5.1 基础模板选择与搭设5.2 模板调整和固定5.3 钢筋安装与调整6. 混凝土浇筑与养护6.1 砼浇筑工艺6.2 浇筑施工组织与配合作业6.3 浇筑质量控制6.4 养护管理及期限7. 拱墩和拱桥墩身施工7.1 拱墩结构施工方法7.2 拱桥墩基础砼浇筑7.3 拱桥墩身钢筋安装和砼浇筑7.4 墩身施工质量控制8. 拱桥浇筑与构造施工8.1 拱肋安装与调试8.2 钢管安装与调整8.3 拱底砼浇筑技术8.4 拱顶施工方法9. 引桥施工9.1 引桥基础施工9.2 等集料砼浇筑9.3 引桥防护栏安装与修补附件：1. 拱桥设计图纸2. 混凝土配合比设计表3. 钢管加工图纸法律名词及注释：1. 《建设法》：指中华人民共和国建设法该法是中华人民共和国于1998年编制的一部法律，用于管理国家建设工程的立项、设计、施工等相关事宜。
中承式钢管混凝土拱桥施工
中承式钢管混凝土拱桥施工1. 引言中承式钢管混凝土拱桥是一种广泛应用于道路和铁路交通建设中的桥梁形式。
它具有较大的跨度、高的承载能力和良好的抗震性能，被认为是传统拱桥和连续梁桥的优化结合。
本文将介绍中承式钢管混凝土拱桥施工的关键步骤和注意事项。
2. 施工前准备2.1 桥梁设计图纸在施工开始之前，需要准备好桥梁的详细设计图纸。
图纸应包括桥梁的平面布置、纵断面、结构细部等细节。
施工方需要根据图纸确定施工方案和具体的施工工序。
2.2 施工材料和设备施工材料包括钢管、混凝土、钢筋等。
施工设备包括起重机、混凝土泵车、模板支架等。
在施工前，需要确保所有材料和设备的准备充分，并进行必要的检查和试验。
2.3 地基处理对于较软的地基，需要进行地基处理，如加固、压实等。
地基处理的目的是为了提供稳固的基础支撑，确保拱桥的稳定性和安全性。
3. 桥墩施工3.1 基础浇筑首先，在桥墩位置进行基础的浇筑。
根据设计要求，施工人员应按照计算的基础尺寸和混凝土配合比进行浇筑。
为了确保浇筑的质量，施工人员需要严格控制浇筑过程中的浇筑速度和混凝土的均匀性。
3.2 桥墩安装基础完成后，可以进行桥墩的安装。
根据设计要求，施工人员需要使用起重机将桥墩逐个安装到预定位置。
在安装过程中，需要注意保证桥墩的垂直度和水平度，以及与基础的连接质量。
4. 拱肋安装4.1 钢管制作拱桥主要采用钢管作为拱肋材料。
施工前，需要将钢管进行加工制作，包括切割、焊接等工序。
制作完成后，需要对钢管进行质量检查，确保其满足设计要求。
4.2 拱肋安装安装拱肋是拱桥施工的核心步骤之一。
首先，施工人员需要将拱肋倒置，并用临时支撑固定在桥墩上。
然后，使用起重机将拱肋逐个正装在预定位置，并与桥墩进行连接。
在安装过程中，需要严格控制拱肋的位置和水平度。
5. 模板支撑5.1 模板搭设在进行混凝土浇筑之前，需要搭设模板作为混凝土的浇注基准。
模板应按照设计要求进行搭设，并进行充分的安全检查。
钢管混凝土系杆拱桥先梁后拱法施工工艺
3.3。
1。
8钢管混凝土系杆拱桥施工3.3。
1。
8。
1施工方案本标段共5孔96米跨钢管混凝土系杆拱桥，拱肋为平行拱肋，拱肋采用悬链线，失跨比f/l=1/5,悬链线系数m=1。
167，横截面为哑铃形钢管混凝土，钢管外径为1。
0m.结构布置采用刚性系梁刚性拱，系梁截面为单箱三室截面，梁宽17.1m、梁高2。
5m。
吊杆为交叉斜吊杆，吊杆间距为8m,吊杆由127根φ7平行钢丝束组成.钢管混凝土系杆拱桥上部结构施工根据桥位不同的地形条件选择采用不同的施工方案.对于桥下无通车、通航要求的桥位或虽有通国通航要求但可进行局部改移后搭设施工支架的桥位,考虑采用“先梁后拱”的施工方案，即搭设支架施工拱座及系梁,然后再在系梁之上拼装钢管拱肋，竖向转体合龙，拱肋合龙后灌注钢管内混凝土,混凝土达到强度后安装并张拉吊杆。
对于桥下有通车、通航要求，无法进行改移，不能搭设施工支架的桥位，考虑采用“先拱后梁"的施工方案,即先在墩旁搭设支架浇筑系梁端部及拱脚，然后利用缆索分段吊装钢管拱肋，钢管拱肋合龙后灌注钢管内混凝土,混凝土达到强度后利用挂篮分段浇筑系梁，逐段安装吊装，直至系梁合龙。
3。
3.1.8。
2施工工艺1)先梁后拱法施工（1）施工步骤钢管混凝土系杆拱桥施工主要步骤如下图所示。
插入“凝土系杆拱桥施工步骤图”先梁（2）支架现浇系梁A)工艺流程见支架现浇系梁工艺流程图B)载:应大于1.5。
本支架临.同应经过详C)支架预压支架应进行等载预压,及预压试验结果预留适当的沉落量，确保梁体线型符合设计要求。
D)模板施工支架现浇系梁工艺流程图箱梁底模及外侧模设计采用大块钢模板，模板分块长度以方便吊装为宜，内模采用可拆装式组合钢模板。
（A）模板铺设：先铺底模，根据施工预拱度及预留沉落量调整底模标高。
底模与底模之间连接缝隙贴上软塑双面胶，通过连接螺栓拧紧,挤压，调整错台后，铲除多余双面胶,可达到接缝处平整、严密不透光，效果良好。
(B)外侧模拼装同底模相似，拼装外侧模时，控制好模板角度与标高，底模与外侧模的连接螺栓要上足且拧紧。
钢管混凝土系杆拱桥施工技术难点及对策
钢管混凝土系杆拱桥施工技术难点及对策钢管拱肋制作工艺流程：放样→下料→零件加工→卷圆→钢管纵缝拼接→校圆→钢管接长→校验→焊拼吊杆锚箱及零部件→阶段预拼报验→整体预拼报验→装焊临时连接件→涂装报验→存放以直代曲、短管划分原则，每节短管长约2m，矢高不超过5mm。
接头不在吊杆位置，纵缝埋弧焊形成钢管，环缝焊接形成钢管拱肋。
短管拱肋制作工艺流程：放样→下料→加工坡口→滚圆→纵缝拼接→校圆喷漆工艺流程：喷砂除锈Sa2.5级→吸砂吸尘→无极硅酸锌底漆→喷涂环氧云铁中间漆→检查油漆干膜厚度、附着力→涂层损坏修补→聚氨酯面漆→检验合格、存放。
拱肋吊装流程：技术交底→定位放样→拱肋临时支撑→微调定位→复测后节段环缝对接质量点：采用高压无气喷漆，厚度240～260μm，环境温度15～30o C，相对湿度不大于85%焊接工艺评定试验，确定合理的焊接工艺，保证焊缝的熔透性，控制焊缝变形每片拱肋做1块进行抗拉、屈服强度、低温冲击韧性、冷弯实验，检验试板焊缝机械力学性能，保证制作中焊缝接头的机械性能质量拱肋纵、环缝对接缝按I级焊缝要求进行100%的超声波探伤、X射线拍片，拱肋缀板熔透角焊按II级焊接要求进行100%超声波探伤，以确保焊接熔透及内在质量。
加强吊装过程拱肋高程、中心以及应力检测，严格以监测指令进行微调。
1/8跨、1/4跨、及拱顶必不可少设应力、应变观测点。
钢管混凝土使用水泥52.5，初凝时间8～12小时，高性能微膨胀砼，2.1支承系统2.1.1功能系杆拱桥支承系统宜选用WDJ齿碗扣型多功能支架，该系统具有支架竖向组合微调功能，主要以工具支架和特制微调座组成。
2.1.2地基处理WDJ齿碗扣型多功能支架必须搭设在经处理的坚实地基上，地基须高出原地面0.5~0.8m，做好防水，避免雨季浸泡。
在立杆底部铺设垫层和安放底座，垫层可采用厚度≥20cm的混凝土或厚度≮10cm的钢筋混凝土或厚度≮5cm的木板。
2.1.3预压支架使用前须全程预压，不能以一孔预压取得的经验数据推概全桥。
钢管混凝土拱桥施工
钢管混凝土拱桥施工1钢管混凝土拱桥所用钢管直径超过600mm的应采用卷制焊接管，卷制钢管宜在工厂进行。
在有条件的情况下，优先选用符合国家标准系列的成品焊接管。
2成品管及制管用的钢材和焊接材料等应符合设计要求和国家现行标准的规定，具备完整的产品合格证明。
3钢管拱肋（桁架）加工的分段长度应根据材料、工艺、运输、吊装等因素确定。
在加工制作前，应根据设计图的要求绘制施工详图，包括零件图、单元构件图、节段单元图及组焊、拼装工艺流程图等。
加工前应按半跨拱肋进行1：1精确放样，注意考虑温度和焊接变形的影响，并精确确定合龙节段的尺寸，直接取样下料和加工。
4工地弯管宜采用加热顶压方式，加热温度不得超过800℃。
钢管对接端头应校圆，除成品管按相应国家标准外，失圆度不宜大于钢管外径的0.003倍。
钢管的对接环焊缝可采用有衬管的单面坡口焊和无衬管的双面熔透焊。
两条对接环焊缝的间距应符合设计要求，设计无规定时，直缝焊接管不小于管的直径，螺旋焊接管不小于3m。
对接径向偏差不得超过壁厚的0.2倍。
为减少运输及安装过程中对口处的失圆变形，应适当在该处加设内支撑。
5拱肋（桁架）节段焊接宜要求与母材等强度焊接。
所有焊缝均应按规定进行强度和外观检查，宜要求主拱的焊缝达到二级焊缝标准。
对接焊缝应100％进行超声波探伤，其质量检查标准可按照本规范第17章的有关规定执行。
桁架式钢管拱主管与腹管采用相贯焊接时，宜采用自动或半自动的加工方式来保证相贯线和坡口的制作精度，对焊接材料和工艺的选择在满足焊接接头强度的原则下，应尽量提高接头的韧性指标。
要力求避免和减少焊缝多次相交的不良结构细节。
6在钢管拱肋（桁架）加工过程中，应注意设置混凝土压注孔、防倒流截止阀、排气孔及扣点、吊点节点板。
如拱肋（桁架）节段采用法兰盘连接，为保证螺栓连接的精度，宜采用3段啮合制孔工艺。
对压注混凝土过程中易产生局部变形的结构部（如腹箱）应设置内拉杆。
7钢管拱肋（桁架）节段形成后，钢管外面应按设计要求做长效防护处理，宜采用热喷涂防护，其喷涂方式、工艺及厚度应符合设计要求。
钢管混凝土拱桥
钢管混凝土拱桥钢管混凝土拱桥（Steel-Tube Concrete Arch Bridge）是一种以钢管作为主要构件、混凝土为填充物，采用拱形结构的桥梁。
由于其结构特点，该类型的桥梁具有较高的承载能力、稳定性和整体性能，因此在短跨度桥梁中广泛应用。
本文将从钢管混凝土拱桥的构造特点、设计与施工工艺、应用与发展等方面进行探讨。
一、构造特点钢管混凝土拱桥结构特点主要表现在两个方面：拱形结构和钢管混凝土材料。
拱形结构是钢管混凝土拱桥最显著的结构特点，该结构的力学特性为受力后整体形变，荷载集中于两端，相对于梁式桥梁更加稳定。
而且，拱形结构具有较高的承载能力，在短跨度桥梁中具有明显优势。
钢管混凝土材料则是钢管混凝土拱桥的创新之处。
该材料具有混凝土和钢管的优点，可以更好地发挥两种材料的特性。
钢管可以担任桥梁的主要承载构件，中空部分可以用来加入混凝土，提高承载能力；而混凝土可以保护钢管，延长其寿命，同时具备优秀的抗压强度和耐久性。
二、设计与施工工艺钢管混凝土拱桥的设计与施工工艺需要考虑到以下因素：钢管材料的选择、拱形结构的力学特性、混凝土的浇筑工艺。
钢管材料方面，需要选择品质良好、符合标准的钢管。
在拱形结构的设计中，需要通过建立数学模型，模拟荷载作用下的力学特性，对拱形结构进行优化设计，确保承载能力和稳定性。
混凝土在钢管中的浇筑工艺通常采用顶升法或压力法。
顶升法是将混凝土从一侧注入钢管内，同时在另一侧进行顶升，使混凝土在钢管内均匀分布；压力法是通过在钢管中注入高压水泥浆，将混凝土压入钢管内。
无论采用哪种方法，都需要保证混凝土充实度，避免产生空洞、裂缝等质量问题。
三、应用与发展钢管混凝土拱桥具有优秀的结构特点和性能，已经在我国的短跨度桥梁建设中得到广泛应用。
随着技术的发展，钢管混凝土拱桥在跨度和承载能力方面也已经有了较大的突破，越来越多的工程师开始将其应用于中长跨度桥梁的设计中。
同时，在钢管材料和混凝土浇筑向导方面也有了新的突破。
钢管混凝土拱桥的施工方法和结构设计
钢管混凝土拱桥的施工方法钢管砼结构，由于能通过互补使钢管和混凝土单独受力的弱点得以削弱甚至消除，管内混凝土可增强管壁的稳定性，钢管对混凝土的套箍作用,使砼处于三向受力状态，既提高了混凝土的承载力，又增大了其极限压缩应变，所以自钢管砼结构问世以来，是桥梁建筑业发展的一项新技术,具有自重轻、强度大、抗变形能力强的优点，因而得到突飞猛进的发展。
在桥梁方面,已以各种拱桥发展到桁架梁等结构形式，并发展到钢管混凝土作劲性骨架拱桥。
其施工方法发展很快，已经应用的有无支架吊装法，支架吊装法，转体施工法等。
1 拱肋钢管的加工制作拱肋加工前，应依理论设计拱轴座标和预留拱度值，经计算分析后放样，钢管拱肋骨架的弧线采用直缝焊接管时,通常焊成 1.2-2.0m的基本直线管节;当采用螺旋焊接管时，一般焊成12.0～20m弧形管节。
对于桁式拱肋的钢管骨架,再放样试拼,焊成10m左右的桁式拱肋单元，经厂内试拼合格后即可出厂.具体工艺流程为:选材料进场材料分类材质确认和检验划线与标记移植编号码下料坡口加工钢管卷制组圆、调圆焊接非坡口检验附件装配、焊接单节终检组成10m左右的大节桁式拱肋焊接无损检验大节桁式拱肋终检 1：1大样拼装检验防腐处理出厂。
当拱肋截面为组合型时，应在胎模支架上组焊骨架一次成型，经尺寸检验和校正合格后,先焊上、下两面，再焊两侧面（由两端向中间施焊）.焊接采用坡口对焊，纵焊缝设在腔内，上、下管环缝相互错开。
在平台上按1:1放样时，应将焊缝的收缩变形考虑在内。
为保证各节钢管或其组合骨架拼组后符合设计线型，可在各节端部预留1cm左右的富余量，待拼装时根据实际情况将富余部分切除。
钢管焊接施工以“GBJD05-83、钢结构施工和施工及验收规范”的规定为标准.焊缝均按设计要求全部做超声波探伤检查和X射线抽样检查（抽样率大于5％）。
焊缝质量应达到二级质量标准的要求。
2 钢管混凝土拱桥的架设2.1无支架吊装法2。
1。
1缆索吊机斜拉扣挂悬拼法具体做法与其他拱肋的架设相似，只是钢管混凝土拱肋无支架架设方案用于较大跨度，它可根据吊机能力把钢管拱肋合成几大段进行分段对称吊装,并随时用扣索和缆风绳锚固,稳定在桥位上，最后合拢。
拱桥施工工艺
拱桥施工工艺1.拱桥有支架施工1）拱架施工砌筑石拱桥或混凝土预制块拱桥，以及现浇混凝土或钢筋混凝土拱桥时，需要搭设拱架，以承受全部或部分主拱圈和拱上建筑的质量，保证拱圈的形状符合设计要求。
（1）拱架拼装。
拱架可就地拼装或根据起吊设备能力预拼成组件后再进行安装。
拱架拼装过程中必须注意各节点、各杆件的受力平衡，并准备好拱顶拆拱设备，以使拱装拆自如。
（2）拱架安装。
①工字钢拱架安装。
工字钢拱架的架设应分片进行。
架设每片拱片时，应同时将左、右半片拱片吊至一定高度，并将拱片脚纳入墩台缺口或预埋的工字钢支点上与拱座铰连接，然后安装拱顶卸拱设备进行合龙。
对于横梁、弧形木及支承木，应先安装弧形木再安装支承、横梁及模板。
弧形木上应通过操平以检查标高准确，当误差过大时，可在弧形木上加铺垫木或刻槽。
横梁应严格按设计安放。
②钢桁架拱架安装。
钢桁架拱架的安装方法主要包括悬臂拼装法、浮运安装法、半拱旋转法、竖立安装法等。
a.悬臂拼装法。
悬臂拼装法适用于拼装式钢桁架拱架安装，拼装时从拱脚起逐节进行，拼装好的节段用滑车组系吊在墩台塔架上。
b.浮运安装法。
拱架拼装后，即可进行安装，为便于拱架进孔与就位，拱架拼装时的矢高，应稍大于设计矢高（即预留沉降值）。
在拱架进孔后，用挂在墩台上的大滑车和放置在支架上的千斤顶来调整矢高，并用水压仓，以降低拱架，使拱架就位。
安装时，拱顶铰须临时捆紧，拱脚铰和铰座位置须稍加调整，以使铰座密合。
c.半拱旋转法。
采用半拱旋转法安装钢桁架拱架的方法与安装工字形钢拱架相似，其不同之处在于钢桁架安装时，起吊前拱脚先安装在支座上，然后用拉索使半拱架向上旋转合龙。
d.竖立安装法。
钢桁架拱架竖立安装是在桥跨内两端拱脚上，垂直地拼成两半孔骨架，再以绕拱脚铰旋转的方法放至设计位置进行合龙。
（3）拱架卸落与拆除。
由于拱上建筑、拱背材料、连拱等因素对拱圈受力的影响，应选择在拱体产生最小应力时卸架，一般在砌筑完成后20～30d，待砌筑砂浆强度达到设计强度的70%以后才能卸落拱架。
钢管混凝土交杆拱桥施工.doc--
钢管混凝土交杆拱桥施工一、钢管混凝土的分类钢管混凝土应用于拱桥有两大类型，一种植是钢管外露的钢管以参与结构受力为主，同时也是施工过程和浇筑管内混凝土的模板，成桥过程先全龙钢管骨架，再浇筑管内混凝土形成主找圈，另一种钢管以施工受力为主，成桥过程中先合龙钢管骨架，然后浇筑管内混凝土形成钢管劲性骨架，再将钢管混凝土作为劲性骨架，大大地减少了用钢量，减轻了骨架的重量二、施工方法本质上是劲性骨架方法，虽然钢管骨架较之钢筋混凝土轻许多，但跨径增大以后，钢管骨架本身的架设也具有很大的难度，对于100m以下的跨径，钢管骨架一般分为三段，也可以支架支承缆索吊装施工方法是我国修建大跨度拱桥的主要方法之一，当路径不大时，拱肋分三段吊装，两段吊装后斜扣索扣住，一般情况下，应该双肋合龙，两肋之间设者横撑，或将横撐临时固定，但质量较大，段与段之间的拼装难度也较大，要注意接头的传力情况，为合龙方便，各段一样略有上抬三、拱桥施工安全要求（一）竖向转体施工的安全施工要求（1）桥台前应有合适预制和竖向转体所需要的地形和场地，地基应坚固不深陷（2）团体装车应转动灵活（3）扒杆吊装系统，应通过诸选定，扒杆政策索的安全系数应符合《铁路工程施工安全技术规程》的规定（4）平衡系统中的平衡梁，应符合设计的强度和钢度（5）爱偏心压力的扒杆应进性验算（6）扒杆背索的张力不均匀折减系数不得大于0.85，地锚抗滑，抗倾覆。
（7）扒杆分段接长安装时，应焊按牢固，并满足强度和风度要求（8）起吊拱肋脱离胎架10～30cm时，应停机检查扒杆的受力与变形（二）有平衡生平面转体施工的安全施工要求（1）转动体系必须平衡可靠，并能在转体全部重量后转动自如，四周的保险滚轮应有良好的的保险和稳定作用（2）体系正式转动前，应进行试转枪柄，验证平衡与稳定，（3）脱架张拉时，转动体系牢固支承在轴心绞上，体质平衡与稳定（三）无平衡生平面转体施工的安全施工（1）无平衡生平面转体的锚因体系的抗剪强度，抗滑稳定性，应达到设计要求（2）锚碇系统布谷鸟方面的平衡及尾索应形成三角形稳定休（3）转动体应灵活自如，安全可靠（4）位控系统应能控制拱箱的转动速度和位置（5）梁体要转动时应对称同步，保持转体稳定，（6）尾索，扣索张拉应按设计张拉力对称，均匀加力（7）合龙卸扣时，应对称的，均匀，分级进行四、结语钢管拱桥施工中最关键的是混凝土配合比的控制,特别是膨胀剂的掺量要控制准确,如果不能使混凝土达到微膨胀效果,钢管拱肋在受力时,钢管内的混凝土由于收缩与钢管有间隙,不能够达到三向受力的效果,从而不能够提高其弹塑性工作性能。
钢管混凝土系杆拱桥梁关键施工技术
1工程概况武威铁路国际集装箱场站行走线跨长城大桥为跨长城遗址而设，全长为141m ，孔跨为1-123m 简支钢管混凝土系杆拱。
桥梁梁部采用先梁后拱的施工方法，主梁为混凝土简支箱梁，采用单箱双室截面，支架上分段现浇施工；钢管拱肋在主梁及支架上拼接合龙，设两道拱肋，采用钢管混凝土空腹哑铃型截面，并设置6组K 型横撑，每道横撑均为空钢管结构。
两道拱肋共设置17对吊杆，每处吊杆均为双根钢绞线挤压式拉索体系，规格为GJ15-15的整束挤压环氧喷涂钢绞线成品索。
拱肋拱脚面2m 范围的缀板间及吊杆处隔仓灌注C55自密实补充收缩混凝土。
（见图1）2施工方法及步骤2.1主梁施工主梁采用满堂支架法现浇施工，梁体浇筑前对支架按1.2倍预压重（含系梁、拱肋等自重及梁上拱肋支架等施工荷载）进行预压，消除支架非弹性变形和测出弹性变形，确保支架在施工中的刚度。
预压采用配重块（每块重量约为3t ）且与梁重分布对应[1]。
预压加载前，先在顶部设置水平观测点，观测点横向分别布置在箱梁两侧腹板及底板中央各设置一个，纵向布置自跨中向两边按5m 间隔设置，观测点设置完成后对各点的高程进行全面测量记录。
预压加载按照60%、80%、100%、120%分四级加载，预压荷载加载时，要遵循整体、均匀、分层进行的原则。
加载过程当中，安排专人测量各观测点沉降情况，每天定时观测两次。
预压荷载加载完毕后，48h 内沉降量不大于2mm ，且无不均匀沉降现象，确定支架稳定后方可卸除荷载，卸除荷载前测量各点标高。
卸除也要对称进行，预压荷载卸除完毕后，测量各点标高，绘制沉降趋势图分析结果。
根据现场采集的数据及时进行计算、分析、处理、修正，得出支架系统变形值（见图2）。
拱座施工制作定位型钢骨架，确保定位准确、牢固，特别是梁体预埋段钢管的定位，需采取措施确保钢管的位置和倾角准确无误。
梁体混凝土浇筑完成后，待强度达到达到设计值的95%，弹性模量达到设计值的100%，且龄期不小于7天后分批张拉预应力钢束，先张拉纵向钢束，待纵向束管道压浆完成并达到设计强度后，再张拉横向预应力束。
钢管混凝土拱肋注浆施工工艺
钢管拱注浆施工工艺编制：复核：中铁十五局集团有限公司大西客专指挥部第一项目部二0一0年四月钢管拱注浆施工工艺一、总体压注方案管内混凝土的泵送依据对称、均衡加载原则，上、下游拱肋钢管同时由拱脚向拱顶“连续顶升”施工。
即接受一级泵送一次到顶，拱顶弦管内以隔仓板隔开。
泵送依次为先下管、后上管、最终腹腔混凝土，泵送速度尽量协调一样，加强通讯联系，统一组织高度，严格对称加载。
由于管内构造较为困难，对于混凝土泵送带来确定影响。
混凝土受阻泵压力将上升时，应刚好换管泵送。
在钢管拱中可多留几组进入管。
泵送过程中，专业质检人员可用敲击法推断管内混凝土填充状况，如有空隙应刚好用体外加震方法解决。
灌注完成后的管内混凝土应接受超声波探查填充状况，不符规范要求的必需接受压浆等手段加以补强。
泵送混凝土初凝时间应依据泵送工艺、混凝土方量等确定，要求混凝土初凝时间大于本次钢管混凝土泵送时间。
当前一次泵送混凝土达到设计强度后，才能进行后一次混凝土泵送。
管内混凝土应接受超声波探查其填充状况，不符合规范要求时必需补强。
钢管混凝土应具有微膨胀性和良好的泵送性能，建议做好试验，以确定混凝土协作比和膨胀系数等技术参数。
混凝土的初凝时间应大于一次泵送混凝土的泵送时间。
为防止堵管，泵送混凝土除要有合理的协作比和恰当的外加剂外，浇注前宜先压入清水，润湿管壁，再压入确定数量的水泥浆作先导，然后才连续泵入无收缩混凝土。
二、泵送混凝土施工方法⑴施工准备①、机械设备应用四台混凝土输送泵分别从两拱脚两侧同时灌注。
泵送速度尽量协调一样，严格按对称加载，匀整原则。
施工时准备6台HBT80C地泵（4台施工、2台备用）及2台200KW、2台300 KW发电机。
②、施工前要组织全部参加施工的人员进行全面的技术交底，做到人人心中有数，并有详细的交底记录。
③、组织有关人员进行混凝土泵管的接拆训练，保证在施工中每个接口的拆装在规定的时间内完成。
④、按试验室要求备齐全部原材料。
大跨度中承式钢管混凝土拱桥施工方案
大跨度中承式钢管混凝土拱桥施工方案渠江特大桥上部结构采用3*30+40+418.8+40+2*30m预应力砼T梁+中承式钢管混凝土拱桥，全桥长6557.8米。
下部结构桥墩采用钢筋混凝土柱式墩，钻孔桩基础。
桥台采用柱式台、扩大基础基础。
根据工程特点，结合工程的工作进度安排,大桥推荐方案全部工程（含引道和附属工程）工期为36个月。
1.1 总体施工方案（1）拱座基础施工主桥拱座基础施工涉及①基坑的开挖及围护；②混凝土浇筑施工等内容。
（2）钢结构加工根据桥位区的运输条件，拱肋及钢梁无法整节段运输至桥位的实际情况，因此采用厂内加工单根杆件运输到桥位临时组装场地，在临时场地将拱肋单元件组焊成吊装节段、试拼装，然后进行吊装。
（3）主拱安装主拱采用缆索吊斜拉扣挂施工。
吊装顺序为每节段内上、下游拱肋及相应横撑同步进行，即每节段上游拱肋（或下游拱肋）→每节段下游拱肋（或上游拱肋）→每节段内横撑，以上循环为一环，安装就位后再进行下节段的吊装，拱肋接头设计为先栓接再焊接，横撑接头设计为定位之后直接焊接的方式进行。
每一扣段的吊装节段就位后，应调整扣索力，使拱肋轴线位于设计标高，当安装误差满足规定要求后，即可焊接主拱钢管接头。
（4）钢管砼灌注拱肋合龙形成完整的拱圈，监控单位完成各项测试，并经分析满足计算及规范要求以后，即可灌注主拱圈上、下弦钢管内混凝土和设计指定的横联等构件内混凝土。
采用C60自密实补偿收缩高性能混凝土，以泵压法自拱脚向拱顶灌注主拱钢管内混凝土，灌注混凝土时应分不同阶段张拉监控单位指定的扣索及索力，在拱肋1/4处设置备用灌注孔。
横联管等构件钢管内混凝土采用泵压法，但应事先完成灌注工艺设计报告，请监理、业主审查批准。
施工单位需作灌注孔堵塞的应急预案。
（5）桥面系施工桥面系各构件用缆索吊装，施工单位在设计缆索吊装系统时，应充分考虑桥面梁的最大吊装重量。
为方便钢纵梁的运输和安装，钢纵梁在工厂分段制作运抵工地后，按设计要求以拼接缝分段连接、吊装。
钢管混凝土系杆拱桥施工
钢管混凝土系杆拱桥施工一. 施工程序二.桥墩基础灌注桩→下部结构（承台、桥台、台帽）→上部结构（系杆、横梁、拱肋、风撑、桥面及其附属结构）二.主要施工技术方案2.1施工流程1）①主桥桥墩钻孔桩、承台、立柱施工；②桥墩处支架搭设，现浇拱脚及端横梁；③砼达到设计强度后张拉端横梁预应力钢束。
2）①施工现场钢管拱成型，采用吊装法单片吊装就位；②钢管拱拱脚处的连接处理；③单片钢管拱之间的七道风撑的连接；3）①安置系梁内的上缘4根钢绞线，外套塑料加劲波纹管作为施工的临时水平拉索；②由拱脚向钢管拱内泵送微膨胀砼；③同时调整水平拉索，控制拱脚的水平位移在控制范围之内；④钢管拱内砼达到设计强度后安装吊杆。
4）①预制系梁节段采用驳船运输至桥下；②利用钢管拱吊装系梁预制段并使吊杆安装就位；③吊装预制系梁节段时同步调整水平钢索的拉力，控制其水平位移。
5）①现浇系梁预制节段间的湿接头；②砼达到设计强度后张拉系梁内的预应力钢束。
6）①安装中横梁预制节段，现浇中横梁与系梁间的湿接头；②现浇横梁间的桥面板；③调整吊杆内力，控制结构线形达到竖曲线要求。
7）桥面系的施工并拆除拱脚处的支架。
2.2钢管拱安装技术方案钢管拱安装关键在于机械的选择和工艺的确定。
根据以往经验，初步确定为单机浮吊起吊，但由于起吊高度较大且起吊重量达74t左右，单机起吊要求浮吊吨位太大，而蕴藻浜河道宽度和深度均不能满足其作业要求，因此最后确定了钢管拱的安装技术方案用驳船将钢管拱运至安装位置然后采用两台浮吊双机抬吊安装就位。
2.3钢管拱砼顶升技术方案钢管拱砼的顶升对砼级配要求高，要连续放料不得间断，顶升过程中钢管拱受力复杂，既要保证砼的顺利顶升同时要保证钢管拱在砼顶升过程中不被损坏。
为了保证拱脚位移不能大于设计数值及全桥受力均匀，这就要求钢管拱两端四趾必须同时均匀地进行砼顶升，顶升过程中要求根据拱脚的位移对水平索进行张拉。
总的来说，钢管拱内砼的顶升是一个相当复杂的工艺流程，必须面面俱到、万无一失，才能保证全桥的施工质量，因此钢管拱砼顶升技术方案确定为：钢管砼管内采用微膨胀缓凝商品砼，利用固定泵四趾同时顶升砼。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢管混凝土拱桥施工工艺
一、引言
钢管混凝土拱桥是一种在桥梁工程中常见的结构形式。
它结合了钢管的优点和混凝土的优点，具有较大的抗弯刚度和抗压能力，被广泛应用于公路、铁路等交通建设领域。
本文将介绍钢管混凝土拱桥施工的工艺流程和要点。
二、桥梁设计与准备工作
在施工之前，首先需要进行桥梁的设计和准备工作。
设计人员需要确定桥梁的跨度、高度、曲线半径等参数，并制定相应的施工方案。
同时，还需要进行场地勘察，了解地质和地形情况，以便为施工做好准备。
三、材料准备
钢管混凝土拱桥的施工过程中需要使用到各种材料，包括钢管、混凝土、钢筋等。
在施工前，需要对材料进行检验和验收，确保其质量符合要求。
同时，要做好材料的储存和保护工作，防止受到外界环境的影响。
四、基础施工
钢管混凝土拱桥的基础施工是确保桥梁稳固和安全的关键环节。
首先需要进行地基处理，包括清理、加固和夯实等工作。
然后进行基础的浇筑，通常采用钢筋混凝土的形式。
在浇筑过程中，需要注意
控制混凝土的坍落度和浇筑速度，以确保基础的质量。
五、拱桥施工
拱桥的施工是整个工程的核心部分。
在施工过程中，首先需要制作拱顶模板，用于支撑拱顶的浇筑。
然后将钢管按照设计要求进行布置，并进行焊接。
接下来，需要进行混凝土的浇筑，将混凝土倒入钢管内，并采用振动棒进行密实。
同时，还需要注意控制混凝土的坍落度和浇筑速度，以确保拱顶的质量。
六、桥面铺装
在拱桥施工完成后，需要进行桥面的铺装工作。
首先需要进行桥面的清理和处理，确保其平整和牢固。
然后进行铺装材料的准备，常见的有沥青混凝土和水泥混凝土等。
在铺装过程中，需要注意铺装的均匀性和厚度的控制，以确保桥面的质量和使用寿命。
七、桥梁验收与维护
在施工完成后，需要进行桥梁的验收工作。
验收人员需要对桥梁的结构、质量和安全性进行检查和评估，以确保其符合设计要求和使用标准。
同时，还需要做好桥梁的维护工作，定期检查和修复桥梁的损坏部位，延长桥梁的使用寿命。
八、总结
钢管混凝土拱桥施工是一项复杂而重要的工程，需要经过设计、准备、施工和验收等多个环节。
只有在每个环节都做好工作，才能确
保桥梁的质量和安全性。
在实际施工中，施工人员还需要根据具体情况进行调整和优化，以提高施工效率和质量。
希望本文对钢管混凝土拱桥施工工艺有所了解，并能在实践中有所帮助。
