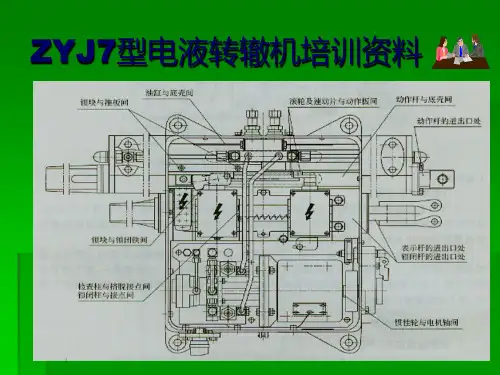

在介绍故障判断方法之前,首先应要了解ZYJ7机内组成:三相电机、油泵、 油箱、油缸、油缸导杆、挤脱器、锁闭铁、自动开闭器、静动接点组、安全接 点、导接油管、动作杆、表示杆、溢流阀、惯性轮等15个部件组成。要想真正 做好维护工作我们不但要了解结构,更要了解各部的作用。
从这根反位斥离轨表示杆缺口上你就知道列车压在道岔上表示是怎样退掉的。
3、列车轧上密贴轨为什么也会发生掉表示
(1)、原因之一:SH6转换锁闭器机内设计单面锁,只能防止油缸后 退,不能防止前进。原因之二:有的道岔二牵基本轨与尖轨密贴不好有缝 隙,在日常维修中不注意内锁闭铁与锁块间隙造成掉表示,发现转辙机内

zyj7型电液转辙机及转换系统介绍(太原厂) ppt课件

zyj7型电液转辙机及转换系统介绍(太原厂) ppt课件

3.2.1.5 空动缸
• 组成:主要由螺塞、垫、密封圈、空动缸 筒、柱塞、接头等组成。 • 作用:当电机启动时,柱塞向另一方向移 动的容积使电机顺利启动。改善交流电机 启动特性,所以也称启动缸。Байду номын сангаас• 工艺参数。
3.2.1.6 流量调节阀
• 由调节螺栓、调整杆、O型圈及挡圈组成。 • 通过调节调整杆使管道改变通径,从而改 变流量,实现一、二动同步 。
2.1 液压系统动作原理
• 本系统为闭式系统,当电机带油泵逆时针旋转时, 油泵从油缸右侧腔吸入油,泵出的高压油使油缸 左腔体积增大,由于油缸活塞杆固定不动,压动油 缸缸套(主、付)向左侧移动。 • 当油缸动作到左侧终端位置停止动作时,油泵从 油箱通过右侧单向阀吸入油,泵出的高压油经左 侧滤油器和溢流阀流回到油箱。 • 反之,电机顺时针旋转时,动作情况与上述相反。
1.2 ZYJ7 型电液转辙机的特点
• • • • • • • (1)整套系统重量轻、安装简便灵活、易于维护、维修工作量小。 (2)具有双杆锁闭功能。 (3)两牵引点之间采用油管传输,可避免机械磨损和旷动,安装简便,维护 工作量小,适用于多点牵引。 (4)采用两点或多点牵引时,SH6转换锁闭器与信号楼间不必铺设电缆,也 不必增加控制电路和电源容量,投资较小。 (5)采用铝合金壳体,使整机重量轻,机械强度高,便于施工安装。 (6)整体采用了液压传动、机械锁闭,达到磨损小,寿命长,锁闭可靠。 (7)油缸的密封采用了先进的填充聚四氟乙烯组合密封,密封性能优良,寿 命长,耐候性好。 (8)采用了专利技术的新型油泵,传动摩擦部位采用了复合材料,提高了整 机效率;单线电阻达到了54Ω,技术指标达到国际先进水平。 (9)电气接点采用全封闭和圆弧接点两种结构,全封闭接点采用德国沙尔特 堡开关,不需清扫。但根据国情,目前生产的全部是圆弧接点。 (10)机内配线采用镀银线或耐高温阻燃线,适用范围广,阻燃性能好,保 证了质量,线号采用号码套管,便于现场维护检查。 (11)挤脱连接器采用了新型的环形弹簧,耐疲劳,寿命长。 (12)管路接头采用国际先进的万特塞管接头,密封可靠。

ZYJ7型电动液压转辙机知识讲解

ZYJ7型电动液压转辙机知识讲解

2.ZY(ZYJ)7型电动液压转辙机机械动作原理
(1)转换锁闭机构动作原理:
电机经联轴器带动油泵顺时针方向旋转,由于活塞杆固定不动,使油缸向右动作, 油缸侧面的推板接触反位锁块(参见图4)后油缸继续向前移动时通过推板和反位锁 块带动动作杆向右移动,同时定位锁块开始解锁,当油缸走完解锁动程后,反位锁 块和定位锁块处于锁闭铁和推板的间隙内,油缸继续通过推板和反位锁块带动动作 杆向右移动(见图4b),当动作杆继续移动到反位锁块与锁闭铁的锁闭面将要作用时, 开始进入锁闭过程,继续向右移动15.2mm,将反位锁块推入锁闭铁的反位锁闭面, 反位尖轨密贴于基本轨,此时,动作杆的行程为7.6mm,因此,在尖轨密贴时,动作杆 上的转换力可增加一倍,当尖轨密贴于基本轨后,油缸继续向右移动, 动作杆不动 作,油缸侧面的推板进入反位锁块的锁闭面,进入锁闭状态。
液压传动对液压介质要求很高,对原件要求也很高,传动效 率较低。
特点:
电液转辙机是采用电动机驱动,液压传动方式来转换道岔的 一种转辙装置。
总 结
1.电液转辙机的型号命名
2.ZYJ7型电动液压转辙机 和SH6型转换锁闭器的结构 图 3.ZYJ7型电动液压转辙机 的原理工作
1)油路系统 2)机械动作原理
手摇装置是用摇把直接摇动电动机机轴,因电机与油泵相连, 可使油泵泵出液压轴。
扳动装置由扳手,方轴齿轮,齿条,拉板,钩块组成。
主要用途及适用范围:
ZY(ZYJ)7型系列电动液压转辙机及其配套的安装装置与外锁闭 装置系统,能转换、锁闭国内现有各种规格、型号的内、外锁 闭道岔,并能正确反映尖轨及可动心轨辙叉的位置和状态。
1)转辙机处于拉入位置时,锁闭检查柱与内表示杆 的主锁闭杆缺口对应,只有缺口对准,锁闭检查柱方 可落入检查口,用此来检查道岔尖轨密切;

ZYJ7课件分析

ZYJ7课件分析

锁闭动程结束开通使用
尖轨外锁闭装置的调整
• 尖轨外锁闭装置安装好后,要检查是否方正,在 转换过程中要求锁钩动作平稳,锁钩与锁闭铁接 合面良好。锁闭侧锁钩用检查锤敲击有轻微摆动。
• 连接电动转辙机动作连杆,手摇电动转辙机动 作尖轨,通过调整动作连接杆的长度使得尖轨两 侧开口值基本均匀(两侧开口值相差不超过2毫 米)。若发现尖轨密贴状态不好,可通过增减锁 闭铁与锁闭框间的调整片的数量进行调整。
ZY(J)系列电动液压转辙机机械动作 原理
• 电机经联轴器带动油泵顺时针方向旋转,由于活塞 杆固定不动,使油缸向右动作,油缸侧面的推板接触 反位锁块(见图15a )后,油缸继续向前移动时,通 过推板和反位锁块带动动作杆向右移动,同时定 位锁块开始解锁,当油缸走完解锁动程后,反位锁 块和定位锁块处于锁闭铁和推板的间隙内,油缸 继续通过推板和反位锁块带动动作杆向右移动(见 图15b),当动作杆继续移动到反位锁块与锁闭铁 的锁闭面将要作用时,开始进入锁闭过程,继续向 右移动15.2mm,将反位锁块推入锁闭铁的反位锁 闭面,此时,动作杆的行程为7.6mm,因此,在此 动程内,动作杆上的转换力可增加一倍,油缸继 续向右移动, 动作杆不动作,油缸侧面的推板进入 反位锁块的锁闭面,进入锁闭状态。(见图15c )
动作板、速动片、启动片动作关系


1、定位表示
2、接点转换中
• •3、接点在动作位4、来自点即将由动作位快速转换至表示位
锁闭柱插入锁闭杆缺口示意图
1动接点轴 3锁闭柱 2±0.5 4锁闭杆 24 28 2拐臂

锁闭杆锁闭及锁闭缺口位置示意图
尖轨外锁闭装置锁闭状态准备转换示意图
锁闭状态准备转换
尖轨外锁闭装置的解锁

ZYJ7型电液转辙机使用说明书

ZYJ7型电液转辙机使用说明书

ZY(ZYJ)7 型电动液压转辙机使用说明书北京铁路局太原电务器材厂目录一概述1 ZY(ZYJ)7 型电动液压转辙机的特点---------――― 12 主要用途及适用范围- ---------------- - 13 电动液压转辙机型号及含义---------------------- 24 ZY(ZYJ)7 型电动液压转辙机的型号、规格及主要技术指标- - 25 安装使用电动液压转辙机的工作环境-------------------- 3二ZY(ZYJ)7 型电动液压转辙机的结构与动作原理1 ZY(ZYJ)7 型电液转辙机结构 --------------------- 32 SH6 型转换锁闭器结构------------------------- 33 油路系统------------------------------- 54 ZY(ZYJ)7 型电动液压转辙机机械动作原理 ----------------- 55 ZY(ZYJ)7 型电动液压转辙机辅助装置 ------------------ 7三ZY(ZYJ)7 型电动液压转辙机的外形尺寸、重量---------------- 7四ZY(ZYJ)7 型电动液压转辙机的安装、调整1 ZY(ZYJ)7 型电动液压转辙机在尖轨带钩型外锁闭装置安装示意图------------------ 10 2 ZY(ZYJ)7 型电动液压转辙机在尖轨带钩型外锁闭装置安装示意图------------------ 10 3 ZY(ZYJ)7 型电动液压转辙安装、调整过程 -------------- 10五ZY(ZYJ)7 型电动液压转辙的日常检查与维护1 日常巡检维护----------------------------- 122 定期检查维护(每季) ---------------------------- 123 年检查维护(每年一次) ---------------------------- 12六常见故障处理------------- -------------------- 13七运输、贮存--------------- ------------------ 14八其他1订货须知----------------- ----------------- 142售后服务事项------------- -------------------- 143联系方法----------------- ----------------- 14ZY(ZYJ)7 型电动液压转辙机使用说明书一概述ZY(ZYJ)7 型系列电动液压转辙机及其配套的安装装置与外锁闭装置,是为满足我国提速线路需要而研制的新型道岔转换系统。

ZYJ7培训资料

ZYJ7培训资料

从这根反位斥离轨表示杆缺口上你就知道列车压在道岔上表示是怎样退掉的。
3、列车轧上密贴轨为什么也会发生掉表示
(1)、原因之一:SH6转换锁闭器机内设计单面锁,只能防止油缸后 退,不能防止前进。原因之二:有的道岔二牵基本轨与尖轨密贴不好有缝 隙,在日常维修中不注意内锁闭铁与锁块间隙造成掉表示,发现转辙机内
如图(1)SH-6,斥离轨表示杆缺口的宽度是32mm并带斜坡,检查柱是
直方型宽度24mm也带斜坡,在日常维修中你把表示缺调整到4mm时或1.5mm时,斥离轨表示杆的后侧距剩余最大4mm、最小2.5mm,满足不 了锁钩凹槽和限位块间隙,只要斥离轨向道心方向走动7mm就会造成退 掉表示。如图(2)注明:

电机是本机的动力源,由电机带动油泵转动,油泵将油箱液压油转换成高压, 经过溢流阀和换向阀,推送到动作油缸,动作油缸向前或向后动作。

惯性轮作用:惯性轮的作用就是防止电机倒转,促使电机停转,防止锁闭位 解锁。

挤脱器作用:改变了原ZD6型转辙机连接方式,一旦发生挤岔故障,挤脱装
置与锁闭杆连接顺利脱离,而不会损坏机内配件,便于现场设备恢复。
顺向道岔掉表示的现象,如:红山口站1-3#;天山2-4#、5-7#;火焰山13#等等顺向道岔发生掉表示故障就是典型例子,通过几次故障案例深入分 析,原因之一:列车在直线运行时没有横向摆动量,但在列车运行通过顺 向道岔进入辙岔心,在经过及护轮轨时,列车轮对就会产生曲线移动,所 以轮对就会产生摆动。在2001-2002年几次故障处理时观察发现,车轮到 达第二牵引点时摆动量最大,据车辆有关资料表明(车辆通过道岔时产生 两种力,通过碰向道岔产生是冲击力,通过顺向道岔产生是摆动力)车速
下面是一组电液转辙机HS6转换锁闭器表示杆: 如图1:这是定位密贴轨表示杆,缺口长度为32mm,检查柱宽度 为24mm,32-24=8mm,标准前后间隙为4mm±1.5mm,缺口 调整时前面间隙应当为5.5-6mm,这样才能防止列车碰撞斥离时 不发生掉表示。

ZYJ7电液转辙机(PPT)

ZYJ7电液转辙机(PPT)

SH6型转换锁闭器的结构图Байду номын сангаас
(二)ZYJ7型电动液压转辙机的工作原理
ZYJ7型电动液压转辙机的油路系统(闭式系统) 1)由动力源,操作控制装置,执行机构和辅助装置 2)本系统为闭式系统,当电机带着油泵逆时针方向旋转 时, 油泵从油缸右侧腔内吸入油, 油泵泵出的高压油使油缸 左腔为高压,此时油缸向左移动,当油缸动作到终端停止动作 时,泵从右边的单向阀吸入油,泵出的高压油经左边的滤油器
1)转辙机处于拉入位置时,锁闭检查柱与内表示杆 的主锁闭杆缺口对应,只有缺口对准,锁闭检查柱方 可落入检查口,用此来检查道岔尖轨密切;
2)转辙机在伸出位置时,锁闭检查柱与副锁闭杆缺 口对应,及检查了此时尖轨的密切。
ZYJ7型电液转辙机的手动转换:
为了满足电源中断或发生其他故障对转换道岔及维修作业的 需要,ZYJ7型电液转辙机设置了手动装置,分为手摇装置和扳动 装置两种。
5.ZYJ7型电液转辙机的手动转换
6.ZYJ7主要用途及适用范围 以及特点
手摇装置是用摇把直接摇动电动机机轴,因电机与油泵相连, 可使油泵泵出液压轴。
扳动装置由扳手,方轴齿轮,齿条,拉板,钩块组成。
主要用途及适用范围:
ZY(ZYJ)7型系列电动液压转辙机及其配套的安装装置与外锁 闭装置系统,能转换、锁闭国内现有各种规格、型号的内、外 锁闭道岔,并能正确反映尖轨及可动心轨辙叉的位置和状态。
4-5 交流电液转辙机
电液转辙机的型号命名:
(一)ZYJ7型电动液压转辙机的结构
ZYJ7型电动液压转辙机由ZYJ7型电液转辙 机(亦称主机,用于第一牵引点)和SH6转换锁 闭器(亦称副机,用于第二第三等牵引点)组 成,主机与副机共用一套动力系统,两者之间 靠油管连接传输动力。

ZYJ7培训资料新

ZYJ7培训资料新
倒转,电机为什么会倒转,如:电机正转时油泵向动作定位油缸一端输送液压 油,当动作油缸到位后动接点切断启动电路,这时进入油管的液压油依然处于 高压状态下的油泵电机突然停转,液压油要返回油箱,在返回油箱的途中要经 过油泵、推动油泵反转,然后油泵带动电机反转,就在这时向正转的惯性轮应 缓速解锁阻止电机反转停下,因为惯性轮缺油或卡死不解锁,不能阻止电机反 转,惯性轮也跟随反转,产生惯性使液压油向反位油缸输送液压油造成油缸后 退,这就是由于惯性轮缺油导致的作用不良。

安装前应对配件检查确认。有一部分配件出厂时没打标记,特别是锁钩
和锁闭杆应当记住,一动锁钩长于二动、二动锁闭杆长于一动,这是不统一
尺寸的配件。
3、安装顺序:
(1)首先安装一牵和二牵转辙设备托板→托板安装螺丝不能一次紧到位→ 转辙设备安装到位后→调整平直→紧固安装各部螺丝。 (2)外锁装置的安装,先安装一牵和二牵的锁闭框、锁闭框要安装垂直成 一线后→将锁闭杆两头的限位铁拆下→将锁闭杆插入锁闭框内→上述工作 完成后在装尖轨连接铁、连接铁装完后→将尖轨拨向密贴、尖轨密贴后→ 将锁闭杆向密贴反方向串动挂上锁钩、锁钩挂上后→将尖轨拨向另一方向 密贴、尖轨密贴后→将锁闭杆向密贴反方向串动挂上锁钩,下一步工作就 可以全面进行,先插入锁铁→安装钩头螺栓→紧固锁闭杆防跳螺栓→装限 位铁→连接锁闭杆与动作杆齿条连接铁→安装锁钩挡铁→连接表示杆→连 接油管→主机加入液压机→摇动试验→排出溢流空气→调整油压→测故障 油压→调整密贴→调整限位铁→调整表示缺口。
3、锁勾 锁钩解锁是利用自身重力绕钩轴落下来实现,如果钩锁与锁框及
钩轴等活动部位不油润或清洁(如钩框间有沙粒等),钩锁落下的 阻力矩就增大,钩锁下落不到位,极易造成钩锁不落槽,道岔不解 锁的故障。日常养护时应保证每星期对各活动部位清扫注油两次及 雨后迅速补加油,以保证钩锁顺利解锁及减少附加转换阻力。

ZYJ7电动液压转辙机原理及维护 ppt课件

ZYJ7电动液压转辙机原理及维护  ppt课件
增加道岔组合。 • 5、三相交流电机控制距离长,单线54Ω(约2.3Km)。 • 6、溢流压力稳定,易调整,拉力不受气候变化影响。 • 7、易于获得较大的力或力矩。
• 液压系统缺点:液压元件制造精度要求高,易泄漏,渗入 空气会工作不稳定,
ppt课件
3
(三)电动液压转辙机型号及含义
• Z Y J □-□ □+□/□+□

36
电液转辙机工作原理
• 油缸:是将液压能转变为机械能的转换装置 • 油缸端部的圆形缸座是可转动的
圆形 缸座
ppt课件
37
电液转辙机工作原理
油缸:双活塞油缸,活塞杆固定(图),油缸运
动,活塞杆中部有孔管,端部接头体连油管,活 塞四周有小孔,液压油从孔进入油缸腔。
油泵向油缸左腔注入液压油从右腔吸出液压油时
要用洁净的软布
ppt课件
31
电液压转辙机工作原理
启动油缸:在电机刚启动时先给一个小负载,待转 速提高、力矩增大时再带动负载,克服交流电机启 动力矩的不足。
启动油缸组成见图示。电机启动瞬间,柱塞右侧稍 有压力,柱塞移动到左侧,使电机顺利启动,然后 带动主油缸
启动油缸与 主油缸并联, 是三通装置
塞往复盘运右动配,油顺孔时吸油针,转转动到时最从 左配油高孔位吸置油继压续入向左右旋配转油柱孔塞; 逆入时左针配压转油缩时孔,从。将右油配配压油入孔油配孔油吸盘油左压
• 如图:柱塞在配油盘底部时内
部空间最小,向上转动直到最
上部柱塞拉出

内部空间最大 缸体密贴配油盘,能转
动,上有七个柱塞孔对

应配油窗口,柱塞往复
改变任意两相电源 相序改变转动方向
跟直流电机比没有 换向器和炭刷,不 需维护
相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

ZYJ7 电液转辙机讲义一液压传动1概念的引出传动分三种,机械传动、电气传动和流体传动。

流体传动分:气体、液体传动。

液体传动分:液压、液力传动。

液压传动是利用液体压力势能的液体传动。

液力传动是利用液体的动能。

什么是液压传动:用液体作为工作介质,主要以其压力能进行能量的传递。

2液压传动装置的组成a)液压泵——将机械能转换成液体压力能的元件。

(泵)b)执行元件一一把液体压力能转换成机械能的元件。

(缸)c)控制元件一一通过对液体的压力、流量、方向等的控制来实现对执行元件的运动速度、方向、作用力等的控制。

也用于实现过载保护、程序控制等。

如:单向阀、油节阀、溢流阀、压力表开关、短路阀等。

d)辅助元件一一上述部分以外的其它元件,如管道、接头、油箱、滤油器等。

3液压传动的特征主要有两条:(区别于其它传动)a)力(或力矩)的传递遵循帕斯卡定律:P (压力)=F (力)/A (面积)=>F=P.A 公式说明,压力取决于负载。

b)速度(或转速)的传递,按“容积变化相等“的原则进行,所以,液压传动又称为”容积式液力传动” 。

V=Q/A以上公式说明:(1)活塞移动速度取决于流量。

(2)与面积成反比。

改变面积来控制速度。

需说明:1)管道中,流速较高时会存在压力损失,但执行元件的推力仍是液体压力来传递。

2)压力取决于负载——综合阻力。

4液压传动的优、缺点1)优点(1)借助于油管连接可方便地布置传动机构。

(2)同样情况下,液压传动装置重量轻、结构紧凑。

(3)可方便地实现无级调速,调速范围大。

(4)工作平稳、无冲击,易实现过载保护。

(5)以油为介质,相对运动表面可自行润滑,使用寿命长。

(6)借助各种控制阀,可实现运行自动化。

尤其采用电、液联合控制,可实现高程度的自动控制。

2)缺点(1)传动效率低,75%~80% 有泄露,导致场地污染,引起火灾等。

(2)受温度变化影响大,温度上升,粘度下降,导致泄露变化。

(3 )制造精度高,价格昂贵,使用和维修水平要求高。

(4)对污染敏感:污染油—>元件堵卡、堵塞、磨损—>性能变坏,寿命降低甚至损坏。

5工作介质YH10#航空液压油 凝点 -70 C闪点不低于92 C 红色透明 阻燃,主要用于飞机起落架。

二液压元件1油泵组成结构及其工作原理(以 ZYJ7用泵为例)a )油泵的组成:主要有:轴、缸体、柱塞、轴承、压盘、斜盘、泵盖、回程盘、弹簧、配 油盘、缸套等组成。

ZYJ7油泵属于半轴式 CY 型轴向柱塞泵,即柱塞、缸体与轴线平行。

b ) 结构原理:柱塞安放在缸体均匀分布的 7个柱塞孔中,当轴转动带动缸体旋转时,斜盘(中心线与缸体中心线 a 角)和弹簧、回程盘、压盘的共同作用,使柱塞往复运动。

q (排量)=A (柱塞面积)X D (分布圆直径)X tga (倾角) c ) 主要特点:(1 )柱塞头部为球形,与斜盘上推力轴承相接触,使其机械阻力小,效率高。

(2 )分布弹簧改为集中弹簧,通过回程盘(压盘) ,使柱塞紧贴斜盘。

(3)传动轴为半轴,悬臂端通过缸体外大轴承支撑。

(此部分不容不做介绍) 2油缸:组成结构及工作原理a)组成:主要由接头体(盖板、动作板、弹簧、推板、缸套、油杯注油孔、速动片)、活塞杆、螺母接头、密圭寸圈、缸筒、缸座等组成。

b)结构原理:密封圈、活塞杆对称中心处的孔用组合密封及缸座内的轴用组合密封,将缸筒分成两个密封腔,液压油通过接头体进入活塞杆中,通过活塞杆上放射孔进入到缸筒的两侧(即油缸的两侧),油缸动作时,一侧进入,另一侧的油排出。

3 溢流阀:PBD直动型、锥式阀a)组成:主要由阀座、阀体、密封螺母、调整螺钉、弹簧、阀芯、背母、密封圈等组成。

b)结构及原理压力油位于阀座孔下,压力超过弹簧弹力时,油经过锥面缝隙进入到低压区,由阀体下部孔排出。

阀芯的作用,一旦打开阀芯,底部的阻尼柱塞使系统溢流压力保证基本稳定。

4单向阀:钢球与配合端口密封,单向通过油液。

主要由阀体、钢球组成。

ZY7采用双单向阀串联形式,提高其可靠性。

5 空动缸(启动缸)a ) 组成:主要由螺塞、垫、密封圈、空动缸筒、柱塞、接头等组成。

b ) 作用:当电机启动时,柱塞向另一方向移动的容积使电机顺利启动。

改善交流电机启动 特性,所以也称启动缸。

6流量调节阀接头体、密封圈、弹簧、钢球组成测压接头,测压软线用于连接测压接头和压力表。

拆、装压力表时,通过软线接头上的调整杆打开或关闭单向阀, 做到压力状态可以拆装。

(德国)测压软线耐压可达到 63MPa ,并可在40MPa 时接合。

阻尼压力表:阻尼使压力表寿命大大提高, 现场使用中减少了计量校对工作量,精度完全能满足现场使用。

切忌将压力表内部阻尼液体排空,致使压力表寿命降低。

三ZYJ7型电动液压转辙机1电动液压转辙机概述电动液压转辙机是我国 80年代出现的新型道岔转换设备,开始研制于1968年,与德国同时。

七十年代先后研制出I 、□、川型三代样机,分别在北京、平遥、太原站安装试验。

一九八三年元月,部电务局、科教司联合组织有关专家来我厂视察样机,一致认为,电 动液压转辙机的技术特性对新型道岔的发展趋势有较大的适应性。

同年2月,以(83)电字14号科技运电字14号部文发出通知,“为加快研制速度,需组织力量在太原电务修配厂(现为太原电务器材厂)研制工作的基础上,决定由北京局太原厂和通号公司西安信号工厂杜元 筹(后为西安器材研究所)同志总体负责,研制阶段的试制任务由太原厂负责。

” 按部文要求,我们立即开展关于电动液压转辙机的研制工作。

85 年初生产出速动型样 机,在丰西驼峰场安装试验, 89 年 4 月通过部技术审查。

与此同时,又研制了普通型及大 功率型样机,于 85 年陆续在三棵树、青岛、济南和太原北站等地上道使用,目前太原北站 仍在现场使用, 已使用近 17年。

86年通过技术鉴定, 88年 1月部选定京广线黑石铺站为试 点站,共上道 29 组电动液压转辙机。

同年 10月天津枢纽改造,又上道 18 组大功率直流电 动液压转辙机, 12 月大秦线西段工程共上道了 539 组 ZY1~ZY3 型电动液压转辙机。

90 年 到 91 年间应用户要求,将体积重量大的 ZY1~ZY3 型电动液压转辙机分体,产生了 ZY4 ~ZY6型电动液压转辙机。

之后在北京局、成主要由调节螺栓、调整杆、 流量,实现一、二动同步。

O 型圈及挡圈组成。

通过调节调整杆使管道改变通径,从而改变7压力表接头及测压软线、阻尼压力表 1'1都局得到了大面积推广使用。

94 年我国第一条准高速线广深线又采用了ZY4 型交流电动液压转辙机共200 余组,同时又与专业设计院通号公司研究设计院研制出了燕尾式外锁闭装置,为广深线开通运营做出了贡献。

之后相继在京九、北京西客站改造大秦线第二期等重点工程中得到采用。

95 年到96 年,为满足铁道部“八五” 电务技术装备政策,我们又开始立项研制了ZYJ7 型长寿命电动液压转辙机。

1997 年通过了部技术鉴定,并指定为唯一的为提速道岔配套的国产转辙机,在第一~ 第三期提速中发挥了巨大作用,受到用户的好评。

2000 年为满足高速区段轨道动力学性能的要求,又研制了嵌入式轨枕转辙机的第一代产品,于2000 年10 月在广深线上道使用,至今反映良好。

2 ZYJ7 型电动液压转辙机的特点(1)整套系统重量轻、安装简便灵活、易于维护、维修工作量小。

(2)具有双杆锁闭功能。

(3)两点间采用油管传输,可避免机械磨损和旷动,安装简便,维护工作量小,适用于多点牵引。

(4)采用两点式多点牵引时,SH6 转换锁闭器与信号楼间不必铺设电缆,也不必增加控制电路和电源容量,投资较小。

(5)采用铝合金壳体,使整机重量轻,机械强度高,便于施工安装。

(6)整体采用了液压传动、机械锁闭,达到磨损小,寿命长,锁闭可靠。

(7)油缸的密封采用了国际先进的填充聚四氟乙烯组合密封,密封性能优良,寿命长,耐候性好。

(8)采用了专利技术的新型油泵,传动摩擦部位采用了复合减磨材料,提高了效率,单线电阻达到了54 Q,技术指标达到国际90年代先进水平。

(9)排故接点采用全封闭和圆弧接点两种结构,全封闭接点采用德国沙尔特堡开关,不需清扫,但实践证明,其不适合中国的气候环境,目前生产的已全部是圆弧接点。

为确保一~ 二期转辙机的使用,目前正在大量被换下,换上圆弧接点。

(10)机内配线采用F-46镀银氟塑料0.75mm2多股软线,适用范围广,阻燃,端头采用国际通用的冷压端头,采用定力压钳压接工艺,保证了质量,线号采用定码套管,便于现场维护检查。

(11)溢流压力稳定易调整,不受气候、温度影响。

(12 )电机采用380V 三相交流,基本做到无故障、寿命长。

(13)密封采用空军标准,其技术指标达到战斗机10年,其它飞机15年的要求,完全满足长寿命的要求。

(14)挤脱连接器采用了新型的环形弹簧,耐疲劳,寿命长。

(15 )油箱内增加了吸泥磁钢,提高了系统工作的可靠性。

(16 )油缸进口增加了过滤器等。

(17)接头采用万特塞长套式管接头。

二动转换力(单点牵引时无,两点以上时连续加+号)一动转换力二动动程(单点牵引时无,两点以上时连续加+号)一动动程派生顺序号设计顺序号见注注:型号派生顺序号,非派生时无。

G表示转辙机和转换锁闭器,其动作杆和锁闭(表示)杆的距离为145mm。

F表示复式交分道岔用的设备。

4术语额定转换力电液转辙机一动动作杆、二动动作杆伸出或拉入运动时,各自规定的输出力。

电源电压一一交流电液转辙机在额定转换力、串额定单线电阻时规定的电源屏输出电压。

单线电阻一一由信号楼电源屏至电液转辙机控制电缆径路的单线电阻。

工作电流一一交流电液转辙机在额定转换力串额定单线电阻及规定的电源电压时,电动机启动后的最大电流值。

直流电液转辙机在额定端电压和额定转换力时,电动机启动后的最大电流值。

5电动液压转辙机结构与工作原理ZY(J)7型电动液压转辙机由ZY(J)7型电动液压转辙机(亦称主机,用于第一牵引点)和SH6型转换锁闭器(亦称付机,用于第二、三等牵引点)组成。

主机与付机共用一套动力系统,两者间用油管相连。

外形参见下图:a)电动液压转辙机主机结构ZY(J)7型电动液压转辙机结构主要分:动力机构、转换和锁闭机构、锁闭表示机构等组成。

(1 )动力机构即电机、油泵组,作用是将电能变为液压能,主要由油箱盖组、左、右溢流板组、连轴器、油泵支架、电机、惯性轮组、安装底板、油箱磁钢组、油泵、油泵回油管(润 滑油)组、溢流回油管组等组成。

AC 三相380V 电机通过连轴器带动油泵顺时针或逆时针旋转,分别由上、下两侧高压 油口输出油液。

油通过门字型左、右油管,分别与空动缸两侧相连,分别给空动缸、主付机 油缸。

(2) 转换锁闭机构作用是转换并锁闭动作杆在定位或反位位置。
