它能把肉眼看不见的电信号变换成看得见的图象，便于人们研究各种电现象的变化过程。
示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点。
在被测信号的作用下，电子束就好像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。
利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。
一、示波器的工作原理（一）示波器的组成普通示波器有五个基本组成部分：显示电路、垂直（Y轴）放大电路、水平（X轴）放大电路、扫描与同步电路、电源供给电路。
1．显示电路显示电路包括示波管及其控制电路两个部分。
示波管是一种特殊的电子管，是示波器一个重要组成部分。
示波管由电子枪、偏转系统和荧光屏3个部分组成。
示波器的使用
示波器的使用示波器是一种用来显示交流电或直流电波形的电子仪器。
它能够将电信号转化为可见的波形，方便人们研究各种电信号的特点和变化规律。
下面详细介绍示波器的使用方法和注意事项。
一、示波器的结构与原理示波器主要由显示屏、垂直偏转板、水平偏转板、触发电路和电源等部分组成。
它的工作原理是将输入信号通过垂直偏转板和水平偏转板在显示屏上显示出波形。
电子枪发射电子束打到涂有荧光物质的屏幕上，产生亮点，偏转板上的电压控制电子束的偏转，使电子束打到屏幕的不同位置，从而显示出不同的波形。
二、示波器的使用方法1.连接示波器首先根据需要选择合适的信号源，例如交流电源、直流电源或者信号发生器等，将示波器的输入端连接到信号源上。
同时，根据需要选择合适的探头和衰减器等附件，将示波器的输出端连接到待测电路上。
2.调整示波器的参数打开示波器的电源开关，按下“Auto”键，让示波器自动调整波形大小和位置。
同时，根据需要选择合适的水平时基、垂直档位和触发模式等参数。
水平时基表示波形在水平方向上的时间尺度，垂直档位表示波形在垂直方向上的幅度尺度，触发模式表示波形在屏幕上的稳定显示方式。
3.观察波形当示波器稳定显示波形后，可以通过观察波形的形状、幅度、频率等参数来分析信号的特点和规律。
同时，可以通过调节探头和衰减器等附件来改变波形的幅度和相位，以便更好地进行分析。
4.记录波形如果需要记录波形，可以通过示波器的拍照功能将波形拍摄下来。
同时，也可以将波形输出到计算机或打印机等设备上进行保存和分析。
三、示波器的注意事项1.在使用示波器之前，需要了解示波器的各项参数和操作方法，避免出现误操作和损坏示波器的情况。
2.在使用示波器时，需要注意安全问题，避免接触高电压电路和高压线等危险区域。
3.在调整示波器的参数时，需要注意不要将波形失真或变形，以保证测试结果的准确性。
4.在进行测量时，需要将探头打到待测点上，避免长时间将探头悬空或放在地上，以免损坏示波器和探头。
简述示波器的工作原理和使用方法
简述示波器的工作原理和使用方法
示波器是一种用于观察电信号波形的仪器，它可以将电信号转换成可视化的波形图形，以便于分析和测量。
本文将从示波器的工作原理和使用方法两个方面进行介绍。
一、示波器的工作原理
示波器的工作原理基于电信号的振荡和放大。
当电信号进入示波器时，它会被放大并转换成可视化的波形图形。
示波器的主要组成部分包括垂直放大器、水平放大器、触发器、时间基准和显示器。
垂直放大器用于放大电信号的振幅，使其能够在显示器上显示出来。
水平放大器则用于控制波形在时间轴上的移动速度。
触发器则用于控制波形的起始位置，以便于观察波形的周期性。
时间基准则用于控制波形的时间分辨率，以便于观察波形的细节。
二、示波器的使用方法
示波器的使用方法主要包括连接电路、调节示波器和观察波形三个步骤。
1. 连接电路
首先需要将示波器与待测电路连接起来。
通常情况下，示波器的输入端需要连接到待测电路的信号源，而示波器的地端则需要连接到待测电路的地线。
2. 调节示波器
接下来需要调节示波器的各个参数，以便于观察到清晰的波形。
具体来说，需要调节垂直放大器、水平放大器、触发器和时间基准等参数，以便于观察到合适的波形。
3. 观察波形
最后需要观察波形并进行分析。
通常情况下，需要观察波形的振幅、频率、周期、相位等参数，以便于分析电路的性能和问题。
示波器是一种非常重要的电子测量仪器，它可以帮助工程师们更好地分析和测量电路的性能和问题。
因此，掌握示波器的工作原理和使用方法对于电子工程师来说是非常重要的。

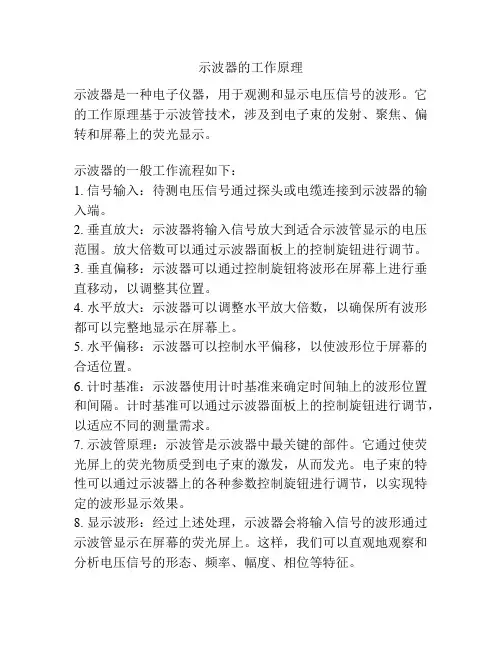

示波器的工作原理
示波器的工作原理
示波器是一种电子仪器，用于观测和显示电压信号的波形。
它的工作原理基于示波管技术，涉及到电子束的发射、聚焦、偏转和屏幕上的荧光显示。
示波器的一般工作流程如下：
1. 信号输入：待测电压信号通过探头或电缆连接到示波器的输入端。
2. 垂直放大：示波器将输入信号放大到适合示波管显示的电压范围。
放大倍数可以通过示波器面板上的控制旋钮进行调节。
3. 垂直偏移：示波器可以通过控制旋钮将波形在屏幕上进行垂直移动，以调整其位置。
4. 水平放大：示波器可以调整水平放大倍数，以确保所有波形都可以完整地显示在屏幕上。
5. 水平偏移：示波器可以控制水平偏移，以使波形位于屏幕的合适位置。
6. 计时基准：示波器使用计时基准来确定时间轴上的波形位置和间隔。
计时基准可以通过示波器面板上的控制旋钮进行调节，以适应不同的测量需求。
7. 示波管原理：示波管是示波器中最关键的部件。
它通过使荧光屏上的荧光物质受到电子束的激发，从而发光。
电子束的特性可以通过示波器上的各种参数控制旋钮进行调节，以实现特定的波形显示效果。
8. 显示波形：经过上述处理，示波器会将输入信号的波形通过示波管显示在屏幕的荧光屏上。
这样，我们可以直观地观察和分析电压信号的形态、频率、幅度、相位等特征。
总的来说，示波器通过信号处理和电子束的操控，将电压信号转化为可视化的波形，以便工程师和技术人员进行电路分析、故障排查和波形调试等工作。
示波器的使用原理
示波器的使用原理
示波器是一种专门用于测量和显示电信号波形的仪器。
它通过将电信号转换为可见的图形，使得人们能够直观地观察和分析电信号的各种特征和参数。
示波器的基本组成部分包括：输入端口、垂直放大器、水平放大器、时间基准、触发电路和显示屏幕。
首先，电信号从输入端口进入示波器。
输入端口通常是一个电缆插孔，用于连接待测电路或设备的信号输出。
接下来，信号经过垂直放大器进行放大。
垂直放大器的作用是将输入信号幅度调整到适合示波器的显示范围内。
放大器通常采用可变增益的形式，使得用户可以根据需要调整信号的显示大小。
然后，信号经过水平放大器进行水平方向上的放大。
水平放大器用于调整信号在水平方向上的显示速率，以便让用户能够清晰地观察到信号的波形特征。
时间基准是示波器中的一个重要组成部分，用于提供水平方向上的时间参考。
通过调整时间基准，用户可以改变示波器屏幕上信号波形的显示速率。
触发电路的作用是确定显示屏上显示的信号波形的起始位置。
触发电路通过对输入信号进行比较和判断，当满足用户设定的触发条件时，触发电路会发出触发信号，告诉示波器从何处开
始显示。
最后，通过电子束在显示屏上绘制图形，将输入信号的波形显示出来。
通常示波器的显示屏是一个阴极射线管，通过控制电子束的位置和强度，可以在屏幕上绘制出各种波形形状。
总之，示波器通过将电信号转换为可见的图形，帮助用户直观地观察和分析信号波形。
它的工作原理是通过放大、调整显示速率、触发和绘制图形等步骤来实现。
简述示波器的工作原理
简述示波器的工作原理示波器是一种广泛应用于电子测量的仪器，可以帮助电子工程师分析、检测和调整电路中的信号。
它能够快速、准确地捕捉电信号，并以波形的形式显示出来，实现对信号的观测和分析。
本文将从工作原理、示波器的分类和应用方面进行阐述。
示波器主要由三部分组成：输入系统、处理系统和显示系统。
1. 输入系统示波器的输入系统是指将输入的电信号转换成示波器可读取的信号。
输入系统一般包括探头和输入阻抗。
探头一般有两种：电压探头和电流探头。
电压探头是用于测量电压信号的，而电流探头则是用于测量电流信号的。
输入阻抗则是指示波器接收电信号的输入电路，通常为1MΩ的阻抗。
2. 处理系统处理系统是指将输入信号的强度、频率、相位等属性转换成显示信号的格式。
处理系统主要包括时间基准、放大器、触发电路等。
其中，时间基准是指示波器的时基，用于控制信号的采样频率和波形的水平位置。
放大器则是用于放大电信号的电子器件。
触发电路则是对信号进行选择性触发，使得波形在特定条件下才被测量。
3. 显示系统显示系统是将处理系统产生的波形以可视化的方式呈现出来，方便电子工程师观测和分析。
显示系统主要包括CRT显示器、LED显示器和LCD显示器等。
其中，CRT显示器是最常见的显示器，它采用电子束扫描的原理来形成图像。
二、示波器的分类示波器主要分为模拟示波器和数字示波器两种。
1. 模拟示波器模拟示波器是传统示波器的代表。
它使用模拟电路和CRT显示屏来显示波形，能够显示连续的波形，精度和分辨率较高。
此外，模拟示波器还可用于分析信号电路的同步和相位关系等问题。
数字示波器是利用数字技术来实现信号测量和波形分析的。
它采用数字处理器和显示器来处理、存储和显示信号信息。
数字示波器具有采样率高、噪声低、测量精度高等优点，也便于对测量结果的数值分析和处理。
示波器广泛应用于各种电子领域的测量、调试、故障排查等方面。
常见的应用场景包括：1. 电子电路的设计和调试，如调节电路中的传输信号、调节过渡信号。
简述示波器工作原理和使用方法
简述示波器工作原理和使用方法示波器是一种广泛应用于科学、工程和医学领域的仪器，它的工作原理和使用方法至关重要。
本文将对示波器的工作原理和使用方法进行简要阐述，并逐步深入探讨其各个方面，以帮助读者更全面、深入地理解示波器的功能和应用。
一、示波器的工作原理示波器的工作原理可以通过以下几个关键步骤来解释：1. 信号采集：示波器通过探头将待测信号输入到示波器的输入端。
信号可以是电压、电流或其他形式的波形信号。
探头通常带有一个细针状探头，用于接触被测电路或电子设备。
2. 信号放大：示波器将输入信号放大到合适的幅度范围，以便能够在示波器的显示屏上清晰地观察到信号。
3. 时基控制：示波器通过时基控制电路生成一个参考时钟，并使用这个时钟来控制图像在示波器屏幕上的扫描速度。
时基控制可以根据需要进行调整，以便观察到不同时间尺度下的信号变化。
4. 图像显示：示波器使用电子束在示波器的显示屏上绘制图像。
电子束的位置由信号的电压值和时基控制决定。
例如，较高的电压值将使电子束在屏幕上绘制较高位置的图像，而较低的电压值将使电子束绘制较低位置的图像。
二、示波器的使用方法使用示波器需要一些基本步骤和技巧，下面将对其进行简要的阐述：1. 连接电路：将示波器的探头与待测电路连接。
确保连接正确，以避免信号损失或干扰。
在连接时，应注意探头的匹配和校准。
2. 设置幅值和时间基准：根据待测信号的幅值范围和变化速度，设置示波器的幅值和时间基准。
这样可以使信号在示波器屏幕上完整显示，并以合适的速度进行扫描。
3. 观察信号：根据需要选择观察信号的时间范围和垂直放大倍数。
示波器的控制面板提供了一些选项和按钮，可以方便地调整这些参数。
4. 测量和分析：示波器通常提供一些测量和分析功能，例如峰值测量、频率测量和波形存储等。
根据需要使用这些功能来获取更多的信号信息和数据。
三、结论和观点在本文中，我们简要介绍了示波器的工作原理和使用方法。
示波器是一种非常重要的仪器，广泛应用于各个领域。
示波器的工作原理和使用方法
示波器的工作原理和使用方法示波器是一种测量电信号的仪器，它可以将电信号转换为图形，从而方便我们观察和分析。
本文将介绍示波器的工作原理和使用方法。
一、示波器的工作原理示波器的工作原理基于示波管和电子束的原理。
示波管是一种真空管，它由一个阳极、一个阴极和一个聚焦极组成。
当阴极发射电子时，电子会被阳极吸引，并在聚焦极的作用下聚集成电子束。
电子束穿过一个偏转板，偏转板会根据输入信号的大小和方向控制电子束的偏转。
电子束在荧光屏上形成一个图形，这个图形就是我们看到的波形。
示波器有两种偏转方式：正弦偏转和直线偏转。
正弦偏转是指通过一个正弦信号控制偏转板的偏转，直线偏转是指通过一个线性电压控制偏转板的偏转。
正弦偏转可以得到正弦波形，直线偏转可以得到任意波形。
示波器还有两种触发方式：自动触发和外部触发。
自动触发是指示波器自动检测信号并触发，外部触发是指示波器根据外部信号触发。
触发是指控制示波器开始采集信号的时刻。
二、示波器的使用方法1. 连接电路首先需要将示波器连接到待测电路。
示波器有两个输入通道，可以同时测量两个信号。
将待测电路的信号分别连接到示波器的输入通道上即可。
2. 调节示波器接下来需要调节示波器，使其适应待测信号。
示波器有多个控制按钮和旋钮，需要根据需要进行调节。
首先需要选择偏转方式。
如果待测信号是正弦波形，可以选择正弦偏转；如果待测信号是任意波形，可以选择直线偏转。
选择偏转方式后，需要调节偏转灵敏度和时间基准，使得示波器可以正确显示待测信号的波形和频率。
接下来需要选择触发方式。
如果待测信号是周期性的，可以选择自动触发；如果待测信号是不规则的，可以选择外部触发。
选择触发方式后，需要调节触发电平和触发延迟，使得示波器可以正确触发待测信号。
最后需要调节荧光屏的亮度和对比度，使得示波器的显示效果最佳。
3. 测量信号调节好示波器后，即可开始测量信号。
示波器会将待测信号转换为波形显示在荧光屏上。
可以通过示波器的控制按钮和旋钮对波形进行放大、平移、截取等操作，以便更好地观察和分析信号。
示波器的原理和使用方法
示波器的原理和使用方法示波器是一种用于测量电压信号波形的仪器。
它通过将待测信号输入示波器的输入端，然后将信号转换成一条电子束，通过屏幕显示出来，从而观察到信号的波形。
示波器的工作原理可以分为三个主要部分：输入部分、信号处理部分和显示部分。
输入部分：输入部分主要由探头和输入端组成。
探头将待测信号引入示波器，通常通过插入到电路中或通过夹具夹住电路上的金属引脚。
输入端将电信号引入示波器的内部电路。
信号处理部分：信号处理部分主要由放大器和采样器组成。
放大器对输入信号进行放大，以便使小信号能够更好地显示。
采样器则采用一系列的离散样本来表示连续信号。
通常示波器会根据所选择的采样率来确定采样点的数量。
显示部分：显示部分主要由显示器和控制器组成。
显示器将处理后的信号显示为波形图，可以通过调整显示器的亮度、对比度和扫描方式等参数来调整波形的显示效果。
控制器则控制整个示波器的操作，包括选择测量方式、测量范围、触发方式等。
使用示波器的方法如下：1.连接示波器和测量电路：首先需要确定待测信号的源和地接线，然后将示波器的探头插入到信号源中。
确保探头正确连接，并将探头接地线夹在电路的地线上。
2.设置示波器的参数：根据所测量的信号特性和需要，设置示波器的量程、触发方式、触发电平等参数。
可以使用示波器的旋钮和按键进行参数调整。
3.调整显示效果：通过调整示波器的亮度、对比度和扫描方式等参数，使信号波形在显示器上清晰可见。
4.观察信号波形：通过观察显示器上的信号波形，可以识别出信号的幅度、频率、周期等特性。
根据需要，可以对波形进行持续观察、单次触发、自动触发等操作。
5.进行测量和分析：示波器通常还具有许多测量和分析功能，如测量电压、频率、相位、占空比、峰峰值等。
可以根据需要选择相应的测量功能，并通过示波器的控制面板操作进行测量和分析。
6.记录和保存数据：示波器通常还具有数据记录和保存功能，可以将测量到的波形数据保存到示波器的存储器中，或通过USB接口传输到计算机上进行进一步分析和处理。
简述示波器的工作原理和使用方法
简述示波器的工作原理和使用方法示波器是一种常见的电子测试仪器，用于检测和显示电信号的波形。
它在电子工程、通信、医学等领域中发挥着重要作用。
本文将简要介绍示波器的工作原理和使用方法。
一、工作原理示波器通过接收和处理电信号，并将其转换为可视化的波形图形。
它主要由以下几个部分组成：1. 输入电路：示波器的输入电路用于接收被测信号，常见的输入方式有电压探头、电流探头等。
输入电路通常具有不同的带宽范围和灵敏度，可以适应不同频率和振幅的信号。
2. 触发电路：触发电路确定了示波器何时开始采集和显示波形。
触发通常基于信号的特定条件，如信号达到或超过某个阈值等。
触发电路的设置对于正确显示信号的波形非常重要。
3. 垂直放大器：垂直放大器用于放大输入信号的电压。
示波器通常具有多个垂直放大器，允许对不同幅度的信号进行测量和显示。
垂直放大器通常具有可调的放大倍数和直流耦合/交流耦合模式。
4. 水平放大器和扫描发生器：水平放大器和扫描发生器控制示波器屏幕上波形的时间轴。
水平放大器决定了横向显示的时间范围，而扫描发生器则控制屏幕上波形的扫描速率。
5. 显示屏：示波器的显示屏用于显示波形。
现代示波器通常采用液晶显示屏，具有高分辨率和清晰度。
二、使用方法使用示波器需要以下几个步骤：1. 连接信号：使用正确的电压探头或电流探头将被测信号连接到示波器的输入端口。
确保连接正确，并选择合适的探头放大倍数。
2. 设置触发条件：根据被测信号的特点，设置合适的触发条件。
可以选择边沿触发或脉冲触发，设置触发电平等。
3. 调整垂直和水平放大器：根据被测信号的振幅和频率调整垂直和水平放大器。
确保波形在显示屏上具有适当的大小和清晰度。
4. 调整扫描速率：根据被测信号的周期和需要显示的波形数量，调整扫描速率。
较高的扫描速率可以显示更多的细节，但可能导致波形在屏幕上移动得很快，不易观察。
5. 观察和分析波形：开始采集和显示波形后，观察并分析波形特征。
可以测量波形的振幅、频率、周期等参数，并进行进一步的信号分析。
5示波器的原理和使用讲解
示波器的原理和使用【实验简介】示波器是用来显示被观测信号的波形的电子测量仪器，与其他测量仪器相比，示波器具有以下优点：能够显示出被测信号的波形；对被测系统的影响小；具有较高的灵敏度；动态范围大，过载能力强；容易组成综合测试仪器，从而扩大使用范围；可以描绘出任何两个周期量的函数关系曲线。
从而把原来非常抽象的、看不见的电变化过程转换成在屏幕上看得见的真实图像。
在电子测量与测试仪器中，示波器的使用范围非常广泛，它可以表征的所有参数，如电压、电流、时间、频率和相位差等。
若配以适当的传感器，还可以对温度、压力、密度、距离、声、光、冲击等非电量进行测量。
正确使用示波器是进行电子测量的前提。
第一台示波器由一只示波管，一个电源和一个简单的扫描电路组成。
发展到今天已经由通用示波器到取样示波器、记忆示波器、数字示波器、逻辑示波器、智能化示波器等近十大系列，示波器广泛应用在工业、科研、国防等很多领域中。
【实验目的】1、了解示波器的结构和工作原理，熟悉示波器和信号发生器的基本使用方法。
2、学习用示波器观察电信号的波形和测量电压、周期及频率值。
3、通过观察李萨如图形，学会一种测量正弦波信号频率的方法。
【实验仪器】VD4322B型双踪示波器、EM1643型信号发生器、连接线等图1 VD4322型双踪示波器面板○1：电源开关○2：电源指示灯○3：聚焦旋钮○4：辉度旋钮○5：Y1(X)信号输入端口○6：Y2(Y)信号输入端口○7、○8：输入耦合选择开关（AC-GND-DC）○9、○10：垂直偏转因数选择开关（V/格）○11：Y1垂直位移旋钮○12：Y2垂直位移旋钮○13：工作方式选择开关（Y1、Y2、交替、断续和Y1+Y2）○14：扫描速度（时间/格）选择开关○15：扫描微调旋钮○16：水平位移旋钮○17：电平调节旋钮○18：外触发源输入端口○19：内触发选择开关○20：触发方式选择开关【实验原理】示波器显示随时间变化的电压，将它加在电极板上，极板间形成相应的变化电场，使进入这个变化电场的电子运动情况随时间作相应地变化，从而通过电子在荧光屏上运动的轨迹反映出随时间变化的电压。
示波器的使用实验报告
示波器的使用实验报告一、实验目的1、了解示波器的基本结构和工作原理。
2、掌握示波器的基本操作方法，包括垂直灵敏度、水平扫描速度、触发方式等的调节。
3、学会用示波器观察正弦波、方波、三角波等常见信号的波形，并测量其频率、幅值等参数。
二、实验仪器示波器、函数信号发生器、探头三、示波器的基本结构和工作原理示波器是一种用于观察和测量电信号波形的电子仪器。
它主要由示波管、垂直放大器、水平放大器、触发电路和电源等部分组成。
示波管是示波器的核心部件，它由电子枪、偏转系统和荧光屏组成。
电子枪发射出电子束，经过偏转系统的作用，使电子束在荧光屏上产生偏转，从而形成波形。
垂直放大器用于放大输入信号的垂直分量，以便在荧光屏上显示出清晰的波形。
水平放大器则用于控制电子束在水平方向上的扫描速度。
触发电路用于选择触发信号的来源和触发方式，以保证示波器能够稳定地显示波形。
四、实验内容及步骤1、示波器的校准将示波器的探头接到校准信号输出端。
调节示波器的垂直灵敏度和水平扫描速度，使校准信号的方波在荧光屏上显示出清晰的波形。
观察校准信号的幅值和频率，与标称值进行比较，如有偏差，进行相应的调整。
2、观察正弦波信号将函数信号发生器的输出设置为正弦波，频率为 1kHz，幅值为 5V。
将示波器的探头接到函数信号发生器的输出端。
调节示波器的垂直灵敏度和水平扫描速度，使正弦波的波形在荧光屏上显示出合适的大小。
观察正弦波的波形，测量其幅值和周期，并计算出频率。
3、观察方波信号将函数信号发生器的输出设置为方波，频率为 2kHz，幅值为 3V。
重复步骤 2 中的操作，观察方波的波形，测量其幅值和周期，并计算出频率。
4、观察三角波信号将函数信号发生器的输出设置为三角波，频率为 500Hz，幅值为4V。
重复步骤 2 中的操作，观察三角波的波形，测量其幅值和周期，并计算出频率。
5、改变信号的频率和幅值，观察示波器的显示变化分别改变函数信号发生器输出信号的频率和幅值，观察示波器上波形的变化。
示波器的使用原理
示例器的使用原理一、示波器概述示波器是一种用于显示和测量电信号的仪器，广泛应用于电子、通信、自动控制、医疗等领域。
它通过将电压信号转换为图形形式，可以方便地观察信号的波形、幅度和频率等特性。
示波器不仅能够帮助工程师调试电路，还常常用于教学和科研工作。
二、示波器的工作原理示波器的工作原理可以简单描述为以下几个步骤： 1. 输入信号采样：示波器通过信号输入端接收待测信号，并对信号进行采样。
常见的采样方式有实时采样和等间隔采样两种。
2. 数字化处理：示波器将采样到的模拟信号转换为数字信号，通常使用模数转换器（ADC）完成这一过程。
数字化处理有助于后续信号处理和数据存储。
3. 存储与显示：示波器将数字化的信号数据存储在内存中，并根据用户的操作将部分或全部信号数据显示在示波器屏幕上。
示波器屏幕通常为高分辨率的液晶显示器。
4. 触发控制：示波器可以根据用户设置的触发条件对信号进行触发控制，以确保信号的稳定显示。
触发条件通常包括触发源、触发类型和触发电平等参数。
5. 信号分析：示波器可以对信号进行多种分析，包括波形测量、频谱分析、时序分析等。
这些分析功能有助于用户更全面地了解信号特性。
三、示波器的主要参数在使用示波器时，我们需要了解和注意一些主要参数，以保证测量的准确性和可靠性。
以下是常见的示波器参数： 1. 带宽：示波器的带宽限制了它能够准确显示的信号频率范围。
带宽通常以3dB带宽表示，即在该频率下，信号的幅度已经降低到原始幅度的70.7%。
2. 垂直灵敏度：垂直灵敏度指示了示波器能够测量信号的最小变化量。
示波器的垂直灵敏度通常以伏特/格（V/div）表示。
3. 水平基准：水平基准用于调整示波器屏幕上波形的位置。
水平基准通常以每格时间（s/div）表示。
4. 触发控制：示波器的触发控制参数包括触发源、触发类型和触发电平等。
合理设置这些参数可以确保波形的稳定显示。
5. 存储深度：示波器的存储深度表示示波器可以存储和显示的波形数据量。
示波器正确使用方法
2．XJ--17型示波器的使用方法
• (1)在开启电源开关之前，应将Y输入耦合开关置于“⊥” 位置，使y轴输入对地短路，将“U／cm'’置于最大“5” 位置，“t／cm置于“外X”位置。将辉度旋钮“拉一电 源开”旋钮逆时针旋到底。
• (2)调节聚焦旋钮，使光点成为一个直径不大于lmm的小 点。
• (8) “内、外”开关是触发源选择开关。 • (9) “AC、AC(H)、DC”开关为触发耦合方式开关。 • (10) “高频、常态、自动”开关为触发方式开关 • (11) “+、-”开关称为触发极性开关。
2．调节与使用
• SR8型双踪示波器的使用方法与前述XT-17型通用示波器 相似
• (3)测量前，仪器应进行校准。将“U／cm”置于“．01” 位置； “t／cm”置于“1ms”位置。
• (4)测量信号辐度。 • (5)测量信号的周期。 • (6)测量信号的频率。
（二）SR8型双踪示波器 1．面板主要旋钮的作用 SR8型双踪示波器的面板图如图
面板主要旋钮的作用
• (1) “DC⊥AC”开关称为输入耦合方式选择开关。 • (2) “U／div”微调是y轴偏转灵敏度选择。 • (3) “极性、拉一YA”开关是一推拉开关，不拉出时作正
• 一、示波器的结构和工作原理
• （一）示波器的结构
• 1、示波器的基本组成
• 示波器由示波管、扫描信号发生器、垂直放大电源五部分构 成，如图所示。其各部分作用如下：
示波器的基本组成
示波器的基本组成
• (l)示波管 它是一种电—光转换器件，它用阴极发射的电 子轰击涂在屏幕上的荧光物质使其发光。
• (2)扫描信号发生器 • (3)垂直放大器． • (4)水平放大器 • (5)电源 为各部分电路及示波管提供电能。
示波器的基本原理及结构
示波器的基本原理及结构示波器是一种重要的电子测量设备，常用于电子工程和科学实验中。
它能够显示电压信号的波形图像，帮助工程师和科学家分析和诊断电路故障。
本文将介绍示波器的基本原理及其结构。
一、基本原理示波器的基本原理是利用电子束在荧光屏上绘制电压变化的波形图像。
当电压信号输入示波器后，通过垂直放大器进行信号放大，然后送到电子束发射系统。
电子束发射系统由电子枪和偏转系统组成。
电子枪发射出高速电子，在偏转系统的控制下，沿水平方向和垂直方向进行偏转操作。
电子束在荧光屏上扫描，形成波形图像。
二、结构组成示波器的结构主要由下述部分组成：1.输入部分：示波器有一个输入接口，用于连接待测电路。
输入部分通常包括探头和电缆。
探头用于将电路的信号引入示波器，电缆用于传输信号。
2.垂直放大器：垂直放大器负责对输入的电压信号进行放大。
通常示波器具有多个垂直放大器通道，可以同时显示多个信号。
3.水平系统：水平系统控制电子束在荧光屏上的扫描速度和位置。
通过水平系统，我们可以调整波形图像的时间和水平位置。
4.触发器：触发器用于确定波形图像在荧光屏上显示的起始位置。
触发器可以根据输入信号的特定条件来确定开始扫描的时机，以确保波形图像的稳定显示。
5.时间基准：示波器有一个内置的时间参考信号源，称为时间基准。
时间基准负责生成和控制水平扫描的时间基准。
6.显示部分：示波器采用荧光屏来显示波形图像。
荧光屏上涂有荧光物质，当电子束照射到荧光屏上时，荧光物质会发光，形成波形图像。
三、使用示例为了更好地理解示波器的基本原理及结构，下面以一个示例来说明示波器的使用过程。
假设我们要测量一个电路中的正弦信号。
首先，将待测电路的信号源与示波器的输入部分连接。
然后，调整垂直放大器和水平系统，使得信号在荧光屏上显示为适当大小和位置的波形。
接下来，我们可以通过调整触发器来实现波形图像的稳定显示。
触发器可以根据信号的特定条件，例如信号的上升沿或下降沿，来确定波形图像的开始扫描时机，确保波形图像稳定。
示波器的工作原理
示波器的工作原理示波器是一种用于测量电信号波形和各种电压、电流参数的仪器。
其主要工作原理是将待测的电信号输入示波器，然后通过信号处理和显示系统将电信号转换为可视化的波形图。
示波器的核心是电子束扫描仪，它通过不断的电子束扫描，在示波器屏幕上形成一个由亮点组成的图像。
具体来说，示波器的工作原理包括以下几个步骤：1.电子束产生：示波器内部会通过电子枪产生一个由电子流组成的束，在电场的作用下，这些电子将聚集成一束。
2.水平扫描：电子束在水平方向上按照一定的扫描速率水平移动。
示波器通过水平时间基准来控制扫描速率，从而确定波形图上的时间轴。
3.垂直扫描：示波器接收到待测的电信号，并将其放大到合适的电平。
然后，示波器通过垂直放大器将电信号转换成对应的电压，并将其应用到电子束扫描仪的控制系统上。
4.垂直偏转：示波器通过垂直偏转系统控制电子束的垂直位置，从而确定波形图上的电压轴。
用户可以通过调节垂直灵敏度来改变波形的显示范围。
5.屏幕显示：电子束的位置和亮度通过屏幕上的一个荧光表面来体现。
电子束扫描仪会在屏幕上的相应位置上打开或关闭电子束，从而形成波形图。
这些亮点的连续扫描就会显示出完整的波形图像。
除了基本的工作原理外，示波器还有一些特殊功能，如触发、存储和测量。
其中触发功能可以确保波形在屏幕上稳定显示，存储功能可以将波形保存在示波器内存中或输出到外部设备上，而测量功能可以对波形进行各种电压、频率、相位等参数的测量。
总体来说，示波器通过不断扫描并显示电子束的位置，将电信号转换为可见的波形图。
它不仅可以帮助工程师分析和诊断电路问题，还可以用于教学、科研和生产等领域。
示波器的工作原理和使用方法
示波器的工作原理和使用方法示波器是一种常见的电子测试仪器，它可以用来观测和分析电信号的波形、幅度、频率等参数，是电子工程师和电子爱好者必备的工具之一。
本文将介绍示波器的工作原理和使用方法，帮助读者更好地理解和应用示波器。
一、示波器的工作原理示波器的主要功能是显示电信号的波形，它的工作原理可以简单地概括为：将待测信号与参考信号进行比较，然后将结果显示在屏幕上。
具体来说，示波器的工作原理如下：1. 信号输入示波器的输入端口接收待测信号，可以是电压、电流、频率等类型的信号。
通常示波器有多个输入通道，可以同时显示多个信号波形。
2. 信号放大示波器将输入信号放大，以便更好地观测和分析。
放大倍数可以手动调节或自动调节。
3. 参考信号示波器的参考信号可以是一个内部信号源，也可以是外部信号源。
参考信号和待测信号进行比较，产生一个测量结果。
4. 比较和显示示波器将待测信号和参考信号进行比较，然后将结果显示在屏幕上。
通常示波器的屏幕是一个二维坐标系，横轴表示时间，纵轴表示电压或电流，信号波形在坐标系中显示为一条曲线。
二、示波器的使用方法示波器是一种复杂的测试仪器，需要一定的使用技巧和经验才能正确地进行测量和分析。
下面介绍一些示波器的使用方法，帮助读者更好地应用示波器。
1. 连接示波器首先需要将待测信号连接到示波器的输入端口，通常使用BNC 接口或者探头连接。
接口和探头需要选择合适的类型和规格，以保证信号传输的质量和准确性。
2. 调整示波器在进行测量之前，需要对示波器进行一定的调整。
包括选择合适的通道、选择合适的触发方式、调节放大倍数等。
示波器的每个参数都会对测量结果产生影响，需要根据实际情况进行调整。
3. 观测信号当示波器调整完成后，可以开始观测待测信号的波形。
通常可以通过调节触发电平、触发边沿、触发延迟等参数来获取更清晰、更准确的信号波形。
观测时需要注意信号的幅度、频率、周期等参数，以便分析信号的特性和问题。
4. 分析信号示波器可以用来分析信号的各种特性和问题，包括幅度、频率、相位、峰峰值、周期、占空比等。
示波器工作原理和使用方法
示波器工作原理和使用方法示波器是一种广泛应用于电子工程和通信领域的测量仪器，用于观察和测量电信号的波形和参数。
它工作原理简单，使用方法也相对容易掌握。
一、示波器的工作原理示波器的工作原理基于电子束在电场作用下的运动规律。
它主要由示波管、水平和垂直扫描系统以及触发和放大系统组成。
1. 示波管：示波管是示波器的核心部件，它采用了阴极射线管的原理。
在示波管内部，通过加热阴极产生电子，然后经过加速电极加速，进入一个带有偏转电极的空间。
在偏转电极的作用下，电子束可以在屏幕上形成可见的亮点。
2. 水平和垂直扫描系统：示波器的水平和垂直扫描系统用于控制电子束的移动。
水平扫描系统控制电子束在水平方向上的移动速度，垂直扫描系统控制电子束在垂直方向上的移动速度。
通过控制水平和垂直扫描系统，可以在示波管屏幕上显示出精确的波形。
3. 触发和放大系统：触发系统用于控制示波器何时开始扫描信号，以确保波形显示的稳定性。
放大系统则用于放大输入信号，使其能够在示波管屏幕上可见。
二、示波器的使用方法示波器的使用方法主要包括信号连接、参数设置、触发调整、波形观察和测量等步骤。
1. 信号连接：首先，需要将被测信号通过信号线连接到示波器的输入端口。
确保信号线的连接正确、稳固，并注意接地的正确性。
2. 参数设置：在使用示波器前，需要设置适当的参数，以适应被测信号的特点。
参数包括扫描速度、垂直灵敏度、触发级别等。
根据被测信号的频率和幅度调整参数，使波形在示波管屏幕上能够清晰可见。
3. 触发调整：触发是示波器显示波形的关键。
通过调整触发电平和触发模式，可以确保示波器在稳定状态下工作。
触发电平是指触发系统开始扫描信号的电平，触发模式可以选择自动触发或外部触发，根据实际需要进行调整。
4. 波形观察：设置好参数和触发后，可以开始观察波形。
示波器的屏幕上会显示出被测信号的波形，可以通过调整垂直灵敏度和水平扫描速度等参数，以获得清晰的波形图像。
5. 测量：示波器不仅可以观察波形，还可以进行波形的测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
示波器的结构和工作过程示波器工作原理
1、基本结构
①Y轴系统
由衰减器、放大器及延迟线等组成。
其主要作用是放大被测信号电压使之达到适当的幅度，以驱动束作垂直偏转。
②X轴系统
由触发整形电路、扫描发生器及x轴放大器组成。
其作用是产生扫描锯齿波并加以放大，驱动电子束进行水平方向扫描。
触发整形电路则保证在荧光屏上显示的波形稳定，以利于对信号波形的观察。
③Z轴系统
由示波管、增辉电路、和校准信号发生器组成。
示波管由电子枪、X轴偏转板、Y轴偏转板和荧光屏组成，其主要作用是将电信号转换成光信号，用于对被测信号波形的显示。
增辉电路的作用是在信号扫描正程使光迹变亮，而在信号扫描回程使光迹消隐。
电源电路将交流市电变换成多种高压和低压电源，以满足示波管及其他电路工作的需要。
校准信号发生器提供幅度、周期都十分准确的方波信号用于校准的相关性能指标。
2、工作过程
被测信号电压经过示波器探头加到Y轴输入端，经过衰减、前置放大和倒相后，再经延迟线延迟和Y轴后置放大器放大，输出足够大的推挽信号加到示波管的垂直偏转板上，控制电子束作垂直方向的偏移。
为了能够稳定的显示波形，使每次扫描的起点都对应于被测量
信号的同一相位点上，可将被测信号送至触发整形电路。
触发整形电路在被测信号的某个电子和极性下被触发，输出触发脉冲去启动扫描发生器产生锯齿波电压，经过x轴放大器放大后成为推挽信号加至示波管的水平偏转板上，以控制电子束作水平方向的偏转(即扫描过程)。
同时，扫描信号发生器还输出脉宽与扫描正程相等的增辉脉冲，并经过z轴系统加至示波管的栅极使显示的光迹增亮。
示波器如何观察电信号波形
1、获得基线：
当操在使用无使用说明书的示波器时，首先要获得一条最细的水平基线，其具体方法如下：(1)预置面板各开关、旋钮。
亮度置适中，聚焦和辅助聚焦置适中，垂直输入耦合置“AC’’，垂直电压量程选择置5mv／div，垂直工作方式选择置“CHl”，垂直灵敏度微调校准位置置“CAL，垂直通道同步源选择置中间位置，垂直位置置中间位置，A和B扫描时间因数一起预置在“0、5ms／div，A扫描时间微调置校准位置“CAL’’，水平位移置中间位置，扫描工作方式置“A”，触发同步方式置“AUTO，斜率开关置“+”，触发耦合开关置“AC’’，触发源选择置INT。
(2)按下电源开关，电源指示灯点亮。
(3)调节A亮度聚焦等有关控制旋钮，可出现纤细明亮的扫描基线，调节基线使其位置于屏幕中间与水平坐标刻度基本重合。
(4)调节轨迹平行度控制使基线与水平坐标平行。
2、显示信号：
一般情况下，示波器本身均有一个0、5Vp—p标准方波信号输出口，当获得基线后，即可将探头接到此处，此时屏幕应有一串方波信号，调节电压量程和扫描时间因数旋钮，方波的幅度和宽窄应变化，至此说明示波器基本调整完毕可以投入使用。
3、测量信号：
将测试线接在CHl或CH2输入插座，测试探头触及测试点，即可在示波器上观察到波形。
如果波形幅度太大或太小，可调整电压量程旋钮；如果波形周期显示不适合，可调整扫描速度旋钮。
4、选择Y轴耦合方式：
根据被测信号频率的高低，将Y轴输入耦合方式选择“AC-地-DC”开关置于AC或DC。
5、选择Y轴灵敏度：
根据被测信号的大约峰-峰值（如果采用衰减探头，应除以衰减倍数；在耦合方式取DC档时，还要考虑叠加的直流电压值），将Y 轴灵敏度选择V/div开关（或Y轴衰减开关）置于适当档级。
实际使用中如不需读测电压值，则可适当调节Y轴灵敏度微调（或Y轴增益）旋钮，使屏幕上显现所需要高度的波形。
6、选择触发（或同步）信号来源与极性：
通常将触发（或同步）信号极性开关置于“+”或“-”档。
7、选择扫描速度：
根据被测信号周期（或频率）的大约值，将X轴扫描速度
t/div（或扫描范围）开关置于适当档级。
实际使用中如不需读测时间值，则可适当调节扫速t/div微调（或扫描微调）旋钮，使屏幕上显示测试所需周期数的波形。
如果需要观察的是信号的边沿部分，则扫速t/div开关应置于较快扫速档。
8、输入被测信号：
被测信号由探头衰减后（或由同轴电缆不衰减直接输入，但此时的输入阻抗降低、输入电容增大），通过Y轴输入端输入示波器。
