孔和轴的上下偏差计算公式

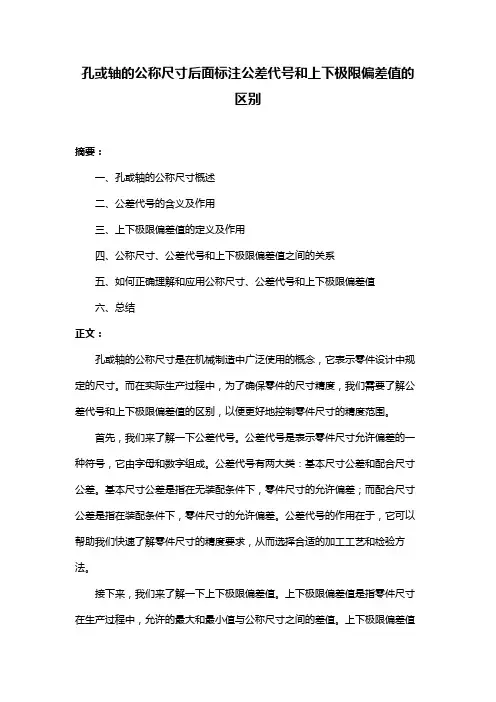

孔或轴的公称尺寸后面标注公差代号和上下极限偏差值的区别
孔或轴的公称尺寸后面标注公差代号和上下极限偏差值的区别摘要：一、孔或轴的公称尺寸概述二、公差代号的含义及作用三、上下极限偏差值的定义及作用四、公称尺寸、公差代号和上下极限偏差值之间的关系五、如何正确理解和应用公称尺寸、公差代号和上下极限偏差值六、总结正文：孔或轴的公称尺寸是在机械制造中广泛使用的概念，它表示零件设计中规定的尺寸。
而在实际生产过程中，为了确保零件的尺寸精度，我们需要了解公差代号和上下极限偏差值的区别，以便更好地控制零件尺寸的精度范围。
首先，我们来了解一下公差代号。
公差代号是表示零件尺寸允许偏差的一种符号，它由字母和数字组成。
公差代号有两大类：基本尺寸公差和配合尺寸公差。
基本尺寸公差是指在无装配条件下，零件尺寸的允许偏差；而配合尺寸公差是指在装配条件下，零件尺寸的允许偏差。
公差代号的作用在于，它可以帮助我们快速了解零件尺寸的精度要求，从而选择合适的加工工艺和检验方法。
接下来，我们来了解一下上下极限偏差值。
上下极限偏差值是指零件尺寸在生产过程中，允许的最大和最小值与公称尺寸之间的差值。
上下极限偏差值的作用在于，它可以帮助我们控制零件尺寸的精度范围，确保零件在使用过程中的性能和寿命。
在实际生产中，上下极限偏差值的大小取决于零件的设计要求、加工工艺和使用条件等因素。
那么，公称尺寸、公差代号和上下极限偏差值之间的关系是如何呢？实际上，它们之间存在着密切的联系。
公称尺寸是零件设计的基础，决定了零件的基本尺寸；公差代号则表示了零件尺寸的允许偏差范围；而上下极限偏差值则是公差代号的具体体现，反映了零件尺寸的精度要求。
掌握了这三者之间的关系，我们可以更加准确地了解零件尺寸的要求，从而选择合适的加工方法和检验手段。
总之，在机械制造领域，了解和掌握公称尺寸、公差代号和上下极限偏差值的区别至关重要。
只有正确理解和应用这些概念，我们才能确保零件尺寸的精度要求，提高产品的质量和性能。
公差
Xmax
X
Xmax Xmax
0
Xmin Xmin=0 Ymax
Ymin=0 Ymin
Y
Ymax Ymax
计算公式：
配合公差用Tf表示，
间隙配合： Tf=|Xmax-Xmin|=TD+Td 过盈配合： Tf= |Ymax-Ymin|=TD+Td 过渡配合： Tf= |Xmax-Ymax|=TD+Td
ES EI
+ 0 基本 尺寸（ Dd)
es ei
孔公差带
轴公差带
配合术语和定义
1，间隙或过盈： 1，定义： 孔的尺寸减去与之相配合的轴的尺寸所得到的倒数差，此差为整 数时为间隙，此差为负数时为过盈。 2，表示： 间隙：X +
过盈：Y -
1，最大间隙配合（Xmax) 1，间隙配合 具有间隙的配合，包括最小间隙为 0的配合，间隙配合孔的公差带在 轴的公差带上方（图） 2，最小间隙配合(Xmin) 3，平均间隙(Xm)
偏差和公差
1，尺寸偏差（简称偏差） 2，尺寸公差（简称公差）
例题：
已知一对互相配合的孔和轴，其基本尺寸位60mm，孔的最大极限尺寸 Dmax=60.030mm，最小极限尺寸为Dmin=60mm，轴的最大极限尺寸 dmax=59.990mm，最小极限尺寸dmin=59.971mm，轴加工后测得实际尺 寸分别为60.010mm和59.980mm.求孔与轴的极限偏差，实际偏差及公差， 并画出公差带图。 分析：1，理解什么是公差，极限偏差和实际偏差。 2，求解公式。
公差
3，对于同一基准的孔和轴，其 标准公差取决于公差等级的高低。 公差等级越高，其公差值越小， 公差等级越低，其公差值越大。
标准公差的计算及规律： 表2-1 IT1-IT18标准公差计算公式（基本尺寸≤3150mm)
上下偏差标注方法
1.没有正负公差之说，公差永远是正数。
2.没有上下公差之说，是上下偏差。
3.公差等于上偏差减下偏差。
4.尺寸上下偏差不可以随便标，上偏差数值“大”、下偏差数值“小”。
例如，30（-0.025，-0.05），公差 = -0.025 - （-0.05）= 0.025 。
30±0.025 ，公差 = 0.025 - （-0.025）= 0.05 。
正负公差之间的区别就在于，正公差是允许当前对象尺寸可以超当前尺寸的范围，而负公差则相反，是允许当前尺寸小于当前尺寸的范围。
如模具中的套筒中的轴芯，只能是负公差而不能是正公差，要不然轴芯就套不进去了，相互之就进行了干涉。
公差的数值一般是根据当前模具材料的收缩率来决定的，而建筑中的公差范围会适当大一些。
孔与轴的极限偏差
由班长喊“起立”，全体学生向老师行注目礼。
复习旧课导入新课（5分钟）
①复习所学内容引出课题。
②创设情境，提出问题。
举例：
机器或仪器上掉了一个螺钉，按相同的规格买一个装上；
灯泡坏了，买一个安上；
汽车、拖拉机、手表中某个机件磨损了，换上一个新的；
讨论：
1、新换上的机件与旧机件之间有什么特征？
孔、轴的公差分别用Th和Ts表示。
Th =︱Dmax- Dmin︱=︱ES-EI︱
Ts =︱dmax- dmin︱=︱es-ei︱
例：基本尺寸为ø50mm，最大极限尺寸为ø50.008mm，最小极限尺寸为ø49.992mm，试计算偏差和公差。
尺寸公差带：由代表上、下偏差的两条直线所限定的一个区域。用图所表示公差带称为公差带图。公差带图由零线和公差带组成。
4.实际尺寸——通过测量得到的尺寸。孔和轴分别用符号Da和da表示。
偏差是以基本尺寸为基数，从偏离基本尺寸的角度表述有关尺寸的术语。
为满足孔与轴配合的不同松紧要求，极限尺寸可能大于、小于或等于其基本尺寸。因此，偏差的数值可能是正值、负值或零值。故在偏差值的前面除零值外，应标上相应的“+”号或“-”号。
教学
方法
启发式，问题引导，分层教学法，行动导向教学，小组合作分析法，讨论法，探究式，归纳总结等。
教学
对象
分析
授课对象为三年制中职类二年级学生，在学习本节内容之前，学生已经基本对轴套类零件有了一定的认识以及了解，学生具备了探究本节内容的理论基础，但缺乏实践经验和对各学科知识的综合运用能力，而且部分学生学习基础相对较差，对理论学习普遍缺乏兴趣，但善于观察、喜欢动手操作，基于学生的这些特点结合教材内容，首先要营造平等、宽松的教学氛围，以任务为驱动，采用启发诱导，探索发现的教学方法，配合以举例说明，画图展示等教学手段，把理论性较强的课本知识形象化、生动化，引导学生探究学习，使学生从直观的感性认识中理解、掌握所学知识，激发学生学习新知识的强烈愿望。
互换性与技术测量
绪论1.互换性：一种产品、过程或服务能够代替另一种产品、过程或服务，并且能满足同样要求的能力。
2.零件的互换性：同一规格的产品，任取一件，不需要经过任何选择、修配或调整，就能装配在机器上，并能满足使用性能要求的特性。
3.互换性的作用：○1在设计方面：简化绘图和计算；○2在制造方面：有利于实现专业化协作生产;○3在使用、维修方面：方便替换。
○4在装配过程中：缩短装配时间；○5管理上：便于科学化管理。
4.互换性的分类：按互换程度：完全互换性和不完全互换性；按范围：几何参数互换和功能互换。
5.互换性的实现：合理确定公差与正确进行检测是保证产品质量、实现互换性生产的两个必不可少的条件和手段。
6.公差：零件的几何参数允许的变动量。
7.标准：为了在一定的范围内获得最佳秩序，经协商一致制定并由公认机构批准，共同使用和重复使用的一种规范性文件。
8.标准化：为了在一定的范围内获得最佳秩序，对现实的问题或潜在的问题制定共同使用和重复使用的条款活动。
9.技术标准：对产品或工程的技术质量、规格及其检验方法等方面所做的技术规定，是从事生产、建设工作的一种共同的技术依据。
10.标准分类：按其适用范围：国家标准、行业标准、地方标准和企业标准；按其作用范围：国际标准、区域标准、国家标准、地方标准和试行标准；按标准化对象的特征：基础标准、产品标准、方法标准和安全、卫生与环境保护标准；按其性质：技术标准、工作标准和管理标准。
11.优先数系：是工程设计和工业生产中常用的一种数值制度。
是国际上统一的数值制度，可用于各种量值的分级，以便在不同的地方都能优先选用同样的数值，这就为技术经济工作上统一，简化和产品参数的协调提供了基础。
优先数系是公比为10的5、10、20、40、80次方根，且项值中含有10的整数幂的几何级数的常用圆整值。
各系列分别用系列符号R5、R10、R20、R40、R80表示，称为Rr系列。
前四个是常用基本系列，最后一个为补充系列。
公差与偏差的术语及其定义 教案
〔加黑字表示板书内容或应有板书的地方〕【复习旧课】1.尺寸，孔和轴的概念2.根本尺寸，实际尺寸的概念3.极限尺寸，最大实体尺寸，最小实体尺寸4.体外作用尺寸【新课讲授】一、有关“公差与偏向〞的术语和定义：1. 尺寸偏向〔简称“偏向〞〕：某一尺寸－根本尺寸＝代数差＋－根本尺寸实际尺寸 - ＝实际偏向某一尺寸E a(孔)， e a 〔轴〕极限尺寸＝极限偏向〔由设计给定〕实际偏向: Ea＝Da－D 零件上实际存在的，能测出其大小；ea＝da－d 对一批零件而言，是一个随机变量。
孔的上偏向ES＝Dmax－D轴的上偏向es ＝dmax－d孔的下偏向EI＝Dmin－D轴的下偏向ei＝dmin－d尺寸合格条件： EI ≤ Ea ≤ ESei ≤ ea ≤ es2.尺寸公差〔简称“公差〞〕：允许尺寸的变动量。
T＝︳︳≠0根本尺寸T D ＝∣D max － D min ∣＝∣ES －EI ∣T d ＝∣d max － d min ∣＝∣es －ei ∣注：这两个概念很重要，讲完后，要从计算公式及特点与作用方面列表进展比拟〔见课件〕3. 公差带 限制尺寸变动的区域。
用公差带图〔用放大的比例画出〕表示。
公差带图中代表上下偏向的两1)公差带图解：公差与配合图解,如图右图〔见黑板〕所示。
a) 零线：注：以右图讲解。
零线就是零偏向线，一般代表根本尺寸。
b)公差带特性：孔公差带 + ES EI 标准化两个要素大小 T 标准公差位置极限偏向根本偏向c〕画法：＃公差与偏向的区别：1)从数值看：2)从作用看：公差代表公差带大小。
当D一定时，影响配合精度。
例2－1：D＝d＝25mm，D max＝25.021mmdmaxDmin＝25.000mmdmin(1)零线。
(2)确定公差带大小位置。
(3)或) 或在公差带里写孔、轴。
(4)作图比例根本一致，单位µm 、mm均可。
(5)根本尺寸一样的孔、轴公差带才能画在一张图上。
注：对这两点进展讲解。
偏差,尺寸公差,
，轴
为Φ50 0.050 ，则孔轴的配合性质为 A
A、间隙0.配034 合
B、过盈配合
C、过渡配合
D、过盈或过渡配合
2 、孔轴的公差带图形相互交叠，则此配合为 B Ａ、间隙配合 Ｂ、过渡配合 Ｃ、过盈配合
3 、已知一孔φ40 00..001305，轴φ40 00.03，0 则该配合为 C A、间隙配合 B、过渡配合 C、过盈配合
=50.008-49.992=0.016
a
7
公差与偏差之间的区别和联系：
(1)公差是一个没有符号的绝对值；偏差是代数 有负。
差，有正
(2)公差大小决定了允许尺寸变动范围的大小。若公差值大， 则允许尺寸变动范围大，因而要求加工精度低；相反，若公 差值小，则允许尺寸变动范围小，因而要求加工精度高。
(3)极限偏差表示每个零件尺寸允许变动的极限值，是判断零 件尺寸是否合格的依据。
(4)公差影响配合的精度；极限偏差用于控制实际偏差，影响 配合的松紧程度。
典型试题幻灯片 15
a
8
三、 “配合”的术语及定义
配合就是基本尺寸相同的、相互结合的孔与轴 公差带之间的相配关系。
配合条件分析： ①基本尺寸必须相同 ②相互结合的 ③公差带之间的关系
配合类型： 间隙配合幻灯片 10
过盈配合幻灯片 11
最大极限尺寸: 孔或轴允许尺寸的最大值。
最小极限尺寸: 孔或轴允许尺寸的最小值。 典型试题 幻灯片 14
零件合格的条件：
最大极限尺寸≥实际尺寸≥最小极限尺寸
a
4
二、尺寸偏差和尺寸公差的定义及计算
尺寸偏差： 某一尺寸-基本尺寸 上偏差 = 最大极限尺寸－基本尺寸
偏差包括
代号： 孔为ES 轴为es 下偏差： = 最小极限尺寸－基本尺寸
孔径公差 h10
孔径公差h101、图纸上标的H10是公差带，上偏差+0.058，下偏差0；h10为公差等级，这个标注应该是轴径的尺寸，表示该尺寸加工到21，上偏差为0，下偏差为-0.084。
2、大H和小h有区别：大H表示为孔的公差，为基孔制；小h为轴类公差，为基轴制。
根据尺寸的不同，他们的公差范围也有不同。
扩展资料：一、公差和偏差术语：孔的上下偏差：ES= Dmax –D, EI= Dmin –D;孔的实际偏差必须在上下偏差之间。
轴的上下偏差：es= dmax -d, ei= dmin -d; 轴的实际偏差必须在上下偏差之间。
偏差可为正值、负值或零。
偏差值除零外，应标上相应的“+”号或“ -”号。
偏差影响配合松紧。
孔公差：TD=| Dmax - Dmin |=|ES-EI|轴公差：T d=| dmax - dmin |=|es-ei|公差反映尺寸制造精度，公差值越小，精度越高，制造越困难。
公差带由公差带大小和公差带位置决定，公差带大小由标准公差确定，位置由基本偏差确定。
二、作用：1、从使用方面看，如人们经常使用的自行车和手表的零件，生产中使用的各种设备的零件等，当它们损坏以后，修理人员很快就可以用同样规格的零件换上，恢复自行车、手表和设备的功能。
而在某些情况下，互换性所起的作用还很难用价值来衡量。
例如在战场上，要立即排除武器装备的故障，继续战斗，这时做主零、部件的互换性是绝对必要的。
2、从制造方面来看，互换性是提高生产水平和进行文明生产的有力手段。
装配时，不需辅助加工和修配，故能减轻装配工人的劳动强度，缩短装配周期，并且可使装配工人按流水作业方式进行工作，以致进行自动装配，从而大大提高生产效率。
加工时，由于规定有公差，同一部机器上的各种零可以同时加工。
用量大的标准件还可以由专门工厂单独生产。
这样就可以采用高效率的专用设备，乃致采用计算机辅助加工。
这样产量和质量必然会得到提高，成本也会显著降低。
3、从设计方面看，由于采用互换原则设计和生产标准零碎、部件，可以简化绘图、计算等工作，缩短设计周期，并便于用计算机辅助设计。
公差计算
问题5-1：公差计算1.题目内容：配合件尺寸计算，根据所列已知条件，求其它各项填入表中。
2.公差与配合计算公式：孔的上偏差ES=D max-D孔的下偏差EI=D min-D轴的上偏差es=d max-d轴的下偏差ei=d min-d孔的公差T h= D max- D min=ES-EI轴的公差T s= d max - d min=es-ei配合公差：T f=T h+T s极限间隙X max= ES-ei，X min= EI-es极限过盈Y max= EI-es，Y min= ES-ei3.分析解答：公差与偏差的计算，带入上面对应的公式，公式中只要已知两个值就可以计算出第三个值。
(1)Φ4067s H ，基本尺寸为40。
(2)对于孔H7，可判断它的下偏差EI=0,且已知孔公差T h = 根据孔的公差T h = D max - D min =ES-EI 得ES= T h +EI=，D max =， D min =40,（3）对于轴s7，已知es=,轴公差T s = 根据轴的公差T s = d max - d min =es-ei ， 得ei=es-T s = d max =， d min =, （4）配合公差 T f =T h +T s =+=（5）因为是过渡配合，所以存在最大间隙和最大过盈 极限间隙X max = ES-ei=极限过盈Y max = EI-es== （6）画公差带图公差带图的关键是零线和孔轴的公差带。
4.总结拓展：公差计算的题目很多，这类问题是考核的一个重要部分，学生在考试中有关公差配合计算题答题情况不理想。
学生在遇到这类问题时，往往会放弃答题。
其实这类题目很简单，只要记住公式，将已知数据带入公式进行简单的运算，就可以得到所要答案。
计算非常简单，在运算的过程中要做到细心 ，逐个将答案填入表格即+41 +16可得分。
绘制公差配合图的关键就是绘制出零线以及孔和轴的公差带并标注出零线、孔轴的上下偏差即可。
(完整版)孔及轴通规与止规上下偏差确定(两页一看就会简单的不能再简单)
孔及轴通规与止规上下偏差确定：一、孔的通止规上下偏差的确定：步骤一、确定前提所需参数：1、孔的基本尺寸及孔的上下偏差，或者孔的基本尺寸及公差等级：如直径为25mm的孔，上偏差+0.033，下偏差0，或者直径为25mm的孔，公差等级为H8，此时可查《零件设计手册》，知道孔的上下偏差值。
2、工作量具的公差等级：如IT8，可以依据《工作量规的制造公差和位置要素手册》查得制造公差T和位置要素Z具体数值，以及形状公差T/2。
如上直径为2mm的圆孔，IT8的等级，其制造公差T为0.0034，位置要素Z为0.005，形状公差T/2为0.0017步骤二、计算公式：通规上偏差=孔的下偏差+位置要素+形状公差通规下偏差=孔的下偏差+位置要素-形状公差止规上偏差=孔的上偏差止规下偏差=孔的上偏差-制造公差如上述参数实例可得：通规上偏差=孔的下偏差+位置要素+形状公差=0+0.005+0.0017=0.0067通规下偏差=孔的下偏差+位置要素-形状公差=0+0.005-0.0017=0.0033止规上偏差=孔的上偏差=0.033止规下偏差=孔的上偏差-制造公差=0.033-0.0034=0.0296二、轴的通止规上下偏差的确定：步骤一、确定前提所需参数：1、轴的基本尺寸及孔的上下偏差，或者轴的基本尺寸及公差等级：如直径为25mm的轴，上偏差-0.02，下偏差-0.041，或者直径为25mm的轴，公差等级为f7，此时可查《零件设计手册》，知道轴的上下偏差值。
2、工作量具的公差等级：如IT7，可以依据《工作量规的制造公差和位置要素手册》查得制造公差T和位置要素Z具体数值，以及形状公差T/2。
如上直径为2mm的圆轴，IT7的等级，其制造公差T为0.0024，位置要素Z为0.0034，形状公差T/2为0.0017步骤二、计算公式：通规上偏差=轴的上偏差-位置要素+形状公差通规下偏差=轴的上偏差-位置要素-形状公差止规上偏差=轴的下偏差+制造公差止规下偏差=轴的下偏差如上述参数实例可得：通规上偏差=轴的上偏差-位置要素+形状公差=-0.02-0.0034+0.0012=-0.0222通规下偏差=轴的上偏差-位置要素-形状公差=-0.02-0.0034-0.0012=-0.0246止规上偏差=轴的下偏差+制造公差=-0.041+0.0024=-0.0386止规下偏差=轴的下偏差=-0.041注意孔和轴的公差等级如果不同，要根据分别的等级差的对应的制造公差和位置要素。
孔及轴通规与止规上下偏差确定(两页一看就会简单的不能再简单)
孔及轴通规与止规上下偏差确定：一、孔的通止规上下偏差的确定：步骤一、确定前提所需参数：1、孔的基本尺寸及孔的上下偏差，或者孔的基本尺寸及公差等级：如直径为25mm的孔，上偏差+0.033，下偏差0，或者直径为25mm的孔，公差等级为H8，此时可查《零件设计手册》，知道孔的上下偏差值。
2、工作量具的公差等级：如IT8，可以依据《工作量规的制造公差和位置要素手册》查得制造公差T和位置要素Z具体数值，以及形状公差T/2。
如上直径为2mm的圆孔，IT8的等级，其制造公差T为0.0034，位置要素Z为0.005，形状公差T/2为0.0017步骤二、计算公式：通规上偏差=孔的下偏差+位置要素+形状公差通规下偏差=孔的下偏差+位置要素-形状公差止规上偏差=孔的上偏差止规下偏差=孔的上偏差-制造公差如上述参数实例可得：通规上偏差=孔的下偏差+位置要素+形状公差=0+0.005+0.0017=0.0067通规下偏差=孔的下偏差+位置要素-形状公差=0+0.005-0.0017=0.0033止规上偏差=孔的上偏差=0.033止规下偏差=孔的上偏差-制造公差=0.033-0.0034=0.0296二、轴的通止规上下偏差的确定：步骤一、确定前提所需参数：1、轴的基本尺寸及孔的上下偏差，或者轴的基本尺寸及公差等级：如直径为25mm的轴，上偏差-0.02，下偏差-0.041，或者直径为25mm的轴，公差等级为f7，此时可查《零件设计手册》，知道轴的上下偏差值。
2、工作量具的公差等级：如IT7，可以依据《工作量规的制造公差和位置要素手册》查得制造公差T和位置要素Z具体数值，以及形状公差T/2。
如上直径为2mm的圆轴，IT7的等级，其制造公差T为0.0024，位置要素Z为0.0034，形状公差T/2为0.0017步骤二、计算公式：通规上偏差=轴的上偏差-位置要素+形状公差通规下偏差=轴的上偏差-位置要素-形状公差止规上偏差=轴的下偏差+制造公差止规下偏差=轴的下偏差如上述参数实例可得：通规上偏差=轴的上偏差-位置要素+形状公差=-0.02-0.0034+0.0012=-0.0222通规下偏差=轴的上偏差-位置要素-形状公差=-0.02-0.0034-0.0012=-0.0246止规上偏差=轴的下偏差+制造公差=-0.041+0.0024=-0.0386止规下偏差=轴的下偏差=-0.041注意孔和轴的公差等级如果不同，要根据分别的等级差的对应的制造公差和位置要素。
基孔制轴的上下偏差
基孔制轴的上下偏差基孔制轴的上下偏差，这听起来是不是有点晦涩？但说实话，这个问题，大家在做机械加工或者装配的时候，估计都会遇到。
咱们日常生活中，像是车子、机器，甚至一些家用电器，背后都少不了这些精密的零件。
要是轴或者孔的尺寸偏差太大，哎哟，那可就麻烦了。
好比说，如果买的鞋子不合脚，那走路就别提多费劲了，机械也是同样的道理。
偏差太大，零件配合不好，性能就大打折扣，甚至还可能损坏，闹出一些麻烦来。
说起“基孔制轴”，这名字听起来有点高大上，其实意思很简单。
就是把孔当作基准，其他的零件根据这个孔来加工，像是轴之类的就围绕这个孔进行配合。
通常，我们就会说这个基准孔是定得非常精准的，别的东西都得根据它来调整。
不过，话说回来，人无完人，物无完物，就算是最精密的工艺，也可能存在一些上下偏差。
别看一个小小的偏差，结果可大不小。
它可能会让你辛辛苦苦做出来的部件无法完美配合，甚至造成损坏。
所以，这个偏差，得重视，咱不能不管。
你想，轴孔之间的上下偏差，就像是两个人的身高差异。
如果你找个比自己高个头的朋友来当搭档，可能合作起来还挺得心应手的；可如果对方的身高差得太远，恐怕合不上拍，反而会拖慢效率。
就拿基孔制轴来说，孔的尺寸如果偏大了，轴就会很松动，放进去摇摇晃晃，根本起不到固定作用。
而如果孔偏小，轴放不进去，那就更麻烦了，得费劲搞出大大小小的调整，浪费时间不说，效果也难以保证。
大家知道，机械加工的公差是有限的，难免会有一定的误差，这种误差通常会在上下偏差中体现出来。
想象一下，咱们做一个精密的装配，所有零件都得在这个标准上下偏差范围内，才能完美吻合。
如果有的零件偏差太大，就算其他部件都没问题，整体的性能也会大打折扣。
嗯，就像你打篮球时，队友的投篮技术都不错，但如果他总是偏离篮框，传球再精准也是白搭。
这时候，大家可能会问了：“那如何控制这些上下偏差，才能保证机械加工的精度？”嘿，答案很简单，当然就是精细的工艺和精准的测量。
就像做饭一样，少了盐或者糖，味道都不对；而要让基孔制轴的上下偏差控制在一个合理范围，首先得保证工件的尺寸精度。
尺寸50h7的上下偏差
尺寸50h7的上下偏差全文共四篇示例，供读者参考第一篇示例：尺寸50h7是机械加工中常用的尺寸公差等级之一，它规定了基本尺寸的允许偏差范围，具有一定的准确性和精度。
在实际生产中，尺寸50h7的上下偏差是非常重要的一个参数，它直接影响到零件的质量和性能。
本文将就尺寸50h7的上下偏差进行详细介绍和分析。
尺寸50h7的上下偏差是指在基本尺寸为50mm的情况下，允许的最大和最小尺寸偏差范围。
在ISO基准下，尺寸50h7的上下偏差为+0.033mm和-0.083mm，也就是说，允许的最大尺寸为50.033mm，最小尺寸为49.917mm。
这个偏差范围是根据材料的性质、加工工艺、使用要求等因素综合考虑得出的，具有一定的合理性和科学性。
尺寸50h7的上下偏差对于零件的加工和装配至关重要。
如果偏差范围太大，会导致零件的尺寸不稳定，影响装配和使用。
如果偏差范围太小，则会增加加工难度和成本，甚至影响到零件的功能。
制造企业在进行加工时，必须严格按照规定的上下偏差进行操作，确保零件达到预期的尺寸精度和质量要求。
在实际生产中，尺寸50h7的上下偏差还需要根据具体情况进行调整。
在一些对尺寸精度要求较高的领域，可以适当缩小偏差范围，以提高零件的精度和稳定性。
而在一些对尺寸精度要求较低的领域，可以适当放宽偏差范围，以降低成本和加工难度。
企业在确定偏差范围时，必须综合考虑各种因素，找到适合自己的最佳方案。
尺寸50h7的上下偏差是一项重要的加工参数，对于零件的质量和性能都有着重要的影响。
企业在进行加工时，必须严格按照规定的偏差范围进行操作，确保零件达到预期的尺寸精度和质量要求。
还需要根据具体情况进行调整，以实现最佳的加工效果。
希望本文可以对读者有所帮助，谢谢阅读！第二篇示例：尺寸50h7的上下偏差是机械制造领域中常用的公差等级之一。
在传统的尺寸公差制度中，一般将零件尺寸分为基本尺寸和公差，其中基本尺寸是标准尺寸，公差则是允许的偏差范围。
公差
公差1、机械加工中一般采用mm 作为尺寸的特定单位，可以省略不写，其他单位则不行。
比如：φ20，就是表示φ20mm 。
2、一轴的尺寸为03.006.050--φ，这个轴的基本尺寸是φ50，上偏差是-0.03，下偏差是-0.06，公差是：上偏差-下偏差= -0.03-（-0.06）=0.03，最大极限尺寸是：基本尺寸+上偏差=50+（-0.03）=49.97，最小极限尺寸是：基本尺寸+下偏差=50+（-0.06）=49.94。
3、孔的相关尺寸用大写的相关字母表示，轴的相关尺寸用小写的字母表示。
比如：φ20M8表示的个孔的尺寸，因为M 是大写字母，φ20k6是个轴的尺寸。
4、孔轴配合的前提条件是孔与轴的基本尺寸一样。
孔与轴配合形式有三种：间比如：有一配合的孔轴，孔的尺寸为015.0008.080+-φ，轴的尺寸为.0023.080--φ，根据上面表格中最后一行，其中孔的下偏差= -0.008>轴的上偏差= -0.012，所以孔轴为间隙配合。
5、零件的公差值有大有小，公差值越大，说明这个零件的尺寸加工范围比较大，加工容易、加工成本低，但是零件的加工精度低。
6、国标中将公差值都标准化，根据公差值的大小将标准公差划分为20个等级，分别是01、0、1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16、17、18共20个，从左到右里面存的公差越来越大，所以加工越来越容易，加工成本越来越低，但是加工精度越低，公差等级越低。
比如：同样的一个轴，尺寸分别是φ20k6与φ20k10，相比，前者公差等级是6级，后者公差等级是10级，前者等级高，加工精度高，比较难加工。
7、公差带代号包括基本偏差代号和公差等级代号。
比如：φ50f7就是表示一个轴的公差带代号，其中f 是基本偏差代号，7是公差等级代号，是7级公差。
可以通过查表将其转化成上下偏差的形式，最后查表的结果是025.0050.050--φ，至于怎样查表先不要追究。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在机械设计中，配合孔和轴的公差精度至关重要。
孔和轴的上下偏差计算涉及孔的公
差（H）和轴的公差（h）。
根据 ISO标准，用大写字母表示孔公差级，用小写字母表
示轴公差级。
以下是一些建议的计算公式：
假设已知孔（H）和轴（h）公差等级，及基本尺寸（基本孔制或基本轴制）。
1. 首先，利用ISO标准公差表，查询对应孔公差级（H）和轴公差级（h）的IT等级。
2. 对于孔（H）：
上偏差 = 根据公差级（H）和基本尺寸查表得到的 ES值；下偏差 = 上偏差减去根据公差级（H）和基本尺寸查表得到的公差值；
1. 对于轴（h）：
上偏差 = 根据公差级（h）和基本尺寸查表得到的 es值；下偏差 = 上偏差加上根据公
差级（h）和基本尺寸查表得到的公差值；
1. 配合：构建配合是在考虑公差叠加的基础上实现的。
配合可以分为间隙配合（轴的
最大尺寸小于孔的最小尺寸）、过盈配合（轴的最小尺寸大于孔的最大尺寸）和过渡
配合（轴和孔尺寸重叠部分）。
具体的配合类型取决于轴和孔的上下偏差。
这些简化公式可以帮助您计算和分析孔和轴的上下偏差。
然而，在进行实际设计时，
请参照适用的工程标准和设计规范。
