高考物理闭合电路的欧姆定律题20套(带答案)含解析

高考物理闭合电路的欧姆定律题20套(带答案)含解析一、高考物理精讲专题闭合电路的欧姆定律1．如图(1)所示，线圈匝数n ＝200匝，直径d 1＝40cm ，电阻r ＝2Ω，线圈与阻值R ＝6Ω的电阻相连．在线圈的中心有一个直径d 2＝20cm 的有界圆形匀强磁场，磁感应强度按图(2)所示规律变化，试求：(保留两位有效数字)(1)通过电阻R 的电流方向和大小； (2)电压表的示数．【答案】（1）电流的方向为B A →；7.9A ；（2）47V 【解析】【分析】【详解】（1）由楞次定律得电流的方向为B A → 由法拉第电磁感应定律得B E nn S t t ∆Φ∆==∆∆磁场面积22()2d S π=而0.30.2/1/0.20.1B T s T s t ∆-==∆- 根据闭合电路的欧姆定律7.9EI A R r==+ （2）电阻R 两端的电压为U=IR=47V2．手电筒里的两节干电池（串联）用久了，灯泡发出的光会变暗，这时我们会以为电池没电了。

但有人为了“节约”，在手电筒里装一节新电池和一节旧电池搭配使用。

设一节新电池的电动势E 1=1.5V ，内阻r 1=0.3Ω；一节旧电池的电动势E 2=1.2V ，内阻r 2=4.3Ω。

手电筒使用的小灯泡的电阻R =4.4Ω。

求： (1)当使用两节新电池时，灯泡两端的电压；(2)当使用新、旧电池混装时，灯泡两端的电压及旧电池的内阻r 2上的电压； (3)根据上面的计算结果，分析将新、旧电池搭配使用是否妥当。

【答案】(1)2.64V ；(2)1.29V ；(3)不妥当。

因为旧电池内阻消耗的电压U r 大于其电动势E 2（或其消耗的电压大于其提供的电压），灯泡的电压变小【解析】【分析】【详解】(1)两节新电池串联时，电流11A 2=20.6E I R r =+ 灯泡两端的电压2.64V U IR ==(2)一新、一旧电池串联时，电流12120.3A =E E I R r r =+'++灯泡两端的电压1.32V U I R '='=旧电池的内阻r 2上的电压2 1.29V r U I r ='=(3)不妥当。

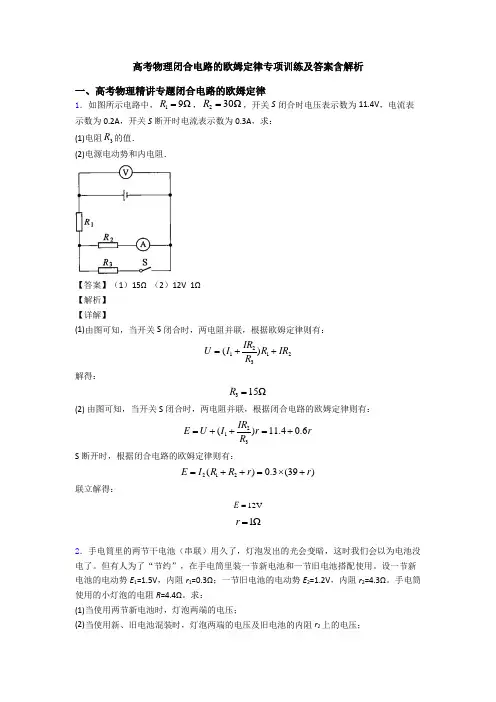

高考物理闭合电路的欧姆定律专项训练及答案含解析

高考物理闭合电路的欧姆定律专项训练及答案含解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路中，19ΩR =，230ΩR =，开关S 闭合时电压表示数为11.4V ，电流表示数为0.2A ，开关S 断开时电流表示数为0.3A ，求：(1)电阻3R 的值．(2)电源电动势和内电阻．【答案】（1）15Ω （2）12V 1Ω【解析】【详解】(1)由图可知，当开关S 闭合时，两电阻并联，根据欧姆定律则有：21123()IR U I R IR R =++ 解得： 315ΩR =(2) 由图可知，当开关S 闭合时，两电阻并联，根据闭合电路的欧姆定律则有：213()11.40.6IR E U I r r R =++=+ S 断开时，根据闭合电路的欧姆定律则有：212()0.3(39)E I R R r r =++=⨯+联立解得：12V E =1Ωr =2．手电筒里的两节干电池（串联）用久了，灯泡发出的光会变暗，这时我们会以为电池没电了。

但有人为了“节约”，在手电筒里装一节新电池和一节旧电池搭配使用。

设一节新电池的电动势E 1=1.5V ，内阻r 1=0.3Ω；一节旧电池的电动势E 2=1.2V ，内阻r 2=4.3Ω。

手电筒使用的小灯泡的电阻R =4.4Ω。

求：(1)当使用两节新电池时，灯泡两端的电压；(2)当使用新、旧电池混装时，灯泡两端的电压及旧电池的内阻r 2上的电压；(3)根据上面的计算结果，分析将新、旧电池搭配使用是否妥当。

【答案】(1)2.64V ；(2)1.29V ；(3)不妥当。

因为旧电池内阻消耗的电压U r 大于其电动势E 2（或其消耗的电压大于其提供的电压），灯泡的电压变小【解析】【分析】【详解】(1)两节新电池串联时，电流 11A 2=20.6E I R r =+ 灯泡两端的电压 2.64V U IR ==(2)一新、一旧电池串联时，电流12120.3A =E E I R r r =+'++ 灯泡两端的电压 1.32V U I R '='=旧电池的内阻r 2上的电压2 1.29V r U I r ='=(3)不妥当。

高中物理【闭合电路欧姆定律】典型题(带解析)

高中物理【闭合电路欧姆定律】典型题 1．电源电动势反映了电源把其他形式的能量转化为电能的能力，因此( )A ．电动势是一种非静电力B ．电动势越大，表明电源储存的电能越多C ．电动势的大小是非静电力做功能力的反映D ．电动势就是闭合电路中电源两端的电压解析：选C ．电动势E ＝W 非q，它不属于力的范畴，A 错误；电动势表征非静电力做功的本领，电动势越大，表明电源将其他形式的能转化为电能的本领越大，B 错误，C 正确；电动势与电压是两个不同的概念，通常情况下，电动势大于闭合电路电源两端电压，D 错误．2．两个相同的电阻R ，当它们串联后接在电动势为E 的电源上，通过一个电阻的电流为I ；若将它们并联后仍接在该电源上，通过一个电阻的电流仍为I ，则电源的内阻为( )A ．4RB ．RC ．R 2D ．无法计算解析：选B ．当两电阻串联接入电路中时I ＝E 2R ＋r ，当两电阻并联接入电路中时I ＝E R 2＋r ×12，由以上两式可得：r ＝R ，故选项B 正确． 3.如图所示电路，电源内阻不可忽略，电表均为理想电表．开关S 闭合后，在变阻器R 0的滑动端向下滑动的过程中( )A ．电压表与电流表的示数都减小B ．电压表与电流表的示数都增大C ．电压表的示数增大，电流表的示数减小D ．电压表的示数减小，电流表的示数增大解析：选A ．由变阻器R 0的滑动端向下滑动可知，R 0接入电路的有效电阻减小，R 总减小，由I ＝E R 总＋r可知I 增大，由U 内＝Ir 可知U 内增大，由E ＝U 内＋U 外可知U 外减小，故电压表示数减小．由U1＝IR1可知U1增大，由U外＝U1＋U2可知U2减小，由I2＝U2可知R2电流表示数减小，故A正确．4．(多选)已知磁敏电阻在没有磁场时电阻很小，有磁场时电阻变大，并且磁场越强电阻越大．为探测有无磁场，利用磁敏电阻作为传感器设计了如图所示电路，电源的电动势E 和内阻r不变，在没有磁场时调节变阻器R使电灯L正常发光．若探测装置从无磁场区进入强磁场区，则()A．电灯L变亮B．电灯L变暗C．电流表的示数减小D．电流表的示数增大解析：选AC．探测装置从无磁场区进入强磁场区时，磁敏电阻阻值变大，则电路的总可知总电流变小，所以电流表的示数减小，根据U＝E－Ir，可知I 电阻变大，根据I＝ER总减小，U增大，所以电灯两端的电压增大，电灯L变亮，故A、C正确，B、D错误．5．在如图所示的电路中，当开关S闭合后，若将滑动变阻器的滑片P向下调节，下列说法正确的是()A．电压表和电流表的示数都增大B．灯L2变暗，电流表的示数减小C．灯L1变亮，电压表的示数减小D．灯L2变亮，电容器的带电荷量增加解析：选C．将滑动变阻器的滑片P向下调节，滑动变阻器接入电路的电阻减小，外电路总电阻减小，根据闭合电路欧姆定律分析得知，路端电压U减小，干路电流I增大，则电压表的示数减小，灯L1变亮，U1增大，R与灯L2并联电路的电压U2＝U－U1，则U2减小，即I2减小，灯L2变暗，电容器的带电荷量减少，流过电流表的电流I A＝I－I2，I增大，I2减小，则I A增大，电流表的示数增大，故C正确．6．(多选)在如图所示的U-I图象中，直线Ⅰ为某一电源的路端电压与电流的关系图线，直线Ⅱ为某一电阻R 的U -I 图线．用该电源直接与电阻R 相连组成闭合电路，由图象可知( )A ．电源的电动势为3 V ，内阻为0.5 ΩB ．电阻R 的阻值为1 ΩC ．电源的输出功率为4 WD ．电源的效率为50%解析：选ABC ．由图线Ⅰ可知，电源的电动势为3 V ，内阻为r ＝E I 短＝0.5 Ω；由图线Ⅱ可知，电阻R 的阻值为1 Ω，该电源与电阻R 直接相连组成的闭合电路的电流为I ＝E r ＋R＝2 A ，路端电压U ＝IR ＝2 V(可由题图读出)，电源的输出功率为P ＝UI ＝4 W ，电源的效率为η＝UI EI×100%≈66.7%，故选项A 、B 、C 正确，D 错误． 7．如图甲所示为某一小灯泡的U -I 图线，现将两盏这样的小灯泡并联后再与一个4 Ω的定值电阻R 串联，接在内阻为1 Ω、电动势为3 V 的电源两端，如图乙所示，则( )A ．通过每盏小灯泡的电流约为0.2 A ，此时每盏小灯泡的电功率约为0.6 WB ．通过每盏小灯泡的电流约为0.3 A ，此时每盏小灯泡的电功率约为0.6 WC ．通过每盏小灯泡的电流约为0.2 A ，此时每盏小灯泡的电功率约为0.2 WD ．通过每盏小灯泡的电流约为0.3 A ，此时每盏小灯泡的电功率约为0.4 W解析：选C ．由题图甲可以看出，当通过小灯泡的电流为0.2 A 时，对应灯泡两端的电压为1 V ，此时小灯泡的电阻为1 V 0.2 A＝5 Ω，两小灯泡并联后的电阻R 并＝2.5 Ω，灯泡两端电压U 并＝R 并R 总E ＝2.57.5×3 V ＝1 V ，恰好符合串联电路电压关系，则每盏小灯泡的功率P L ＝0.2 W ，则A 项错误，C 项正确．同理，可知B 、D 项错误．8．如图所示电路中，由于某处出现了故障，导致电路中的A 、B 两灯变亮，C 、D 两灯变暗，故障的原因可能是()A．R1短路B．R2断路C．R2短路D．R3短路解析：选D．A灯在干路上，A灯变亮，说明电路中总电流变大，由闭合电路欧姆定律可知电路的外电阻减小，这就说明电路中只会出现短路而不会出现断路，选项B被排除；因为短路部分的电阻变小，分压作用减小，与其并联的用电器上的电压降低，C、D两灯变暗，A、B两灯变亮，这说明发生短路的电阻与C、D两灯是并联的或间接并联，而与A、B两灯是串联的或间接串联关系．观察电路中电阻的连接形式，只有R3短路符合条件．故应选D．9.如图所示的电路中，两平行金属板之间的带电液滴处于静止状态，电流表和电压表均为理想电表，由于某种原因灯泡L的灯丝突然烧断，其余用电器均不会损坏，则下列说法正确的是()A．电流表、电压表的读数均变小B．电源内阻消耗的功率变大C．液滴将向上运动D．电源的输出功率变大解析：选C．当L的灯丝突然烧断时电路中总电阻增大，则总电流减小，电源的内电压和R1两端的电压减小，由闭合电路的欧姆定律可知，路端电压增大，故电容器C两端的电压增大，板间场强增大，带电液滴所受的电场力增大，则该液滴将向上运动，C正确；由于C两端的电压增大，R2、R3中的电流增大，则电流表、电压表的读数均变大，A错误；因干路电流减小，则电源内阻消耗的功率变小，B错误；由于电源的内、外电阻的关系未知，不能判断电源的输出功率如何变化，D错误．10．(多选)如图所示，R1为定值电阻，R2为可变电阻，E为电源电动势，r为电源内电阻，以下说法中正确的是()A．当R2＝R1＋r时，R2获得最大功率B．当R1＝R2＋r时，R1获得最大功率C．当R2＝0时，R1获得最大功率D．当R2＝0时，电源的输出功率最大解析：选AC．在讨论R2的电功率时，可将R1视为电源内阻的一部分，即将原电路等效为外电阻R2与电动势为E、内阻为R1＋r的电源(等效电源)连成的闭合电路(如图所示)，R2的电功率是等效电源的输出功率．显然当R2＝R1＋r时，R2获得的电功率最大，A项正确；讨论R1的电功率时，由于R1为定值，根据P＝I2R知，电路中电流越大，R1上的电功率就越大(P1＝I2R1)，所以，当R2＝0时，R1获得的电功率最大，故B项错误，C项正确；讨论电源的输出功率时，R1＋R2为外电阻，内电阻r恒定，由于题目没有给出R1和r的具体数值，所以当R2＝0时，电源输出功率不一定最大，故D项错误．11．两位同学在实验室中利用如图甲所示的电路进行实验，调节滑动变阻器的滑动触头P向某一方向移动时，一位同学记录电流表○A和电压表○V1的测量数据，另一位同学记录电流表○A和电压表○V2的测量数据．两位同学根据记录的数据描绘出如图乙所示的两条U-I图线．则图象中两直线的交点表示的物理意义是()A．滑动变阻器的滑动触头P滑到了最右端B．电源的输出功率最大C ．定值电阻R 0上消耗的功率为1.0 WD ．电源的效率达到最大值解析：选B ．由题图可得，电源电动势E ＝1.5 V ，内阻r ＝1 Ω，在交点位置有R ＋R 0＝U 1I ＝2 Ω，R 0＝U 2I＝2 Ω，则R ＝0，滑动变阻器的滑动触头P 滑到了最左端，选项A 错误；当电路中外电阻等于电源内阻时，电源的输出功率最大，但R 0>r ，故改变滑动变阻器的阻值时无法使电路中外电阻等于电源内阻，此时外电阻越接近电源内阻，电源的输出功率越大，故选项B 正确；P ＝U 2I ＝0.5 W ，选项C 错误；电源的效率η＝EI －I 2r EI，电流越小，电源的效率越大，可见滑动变阻器的滑动触头P 滑到最右端时电源的效率最大，选项D 错误．12．(多选)如图所示，电源电动势为E ，内阻为r .电路中的R 2、R 3分别为总阻值一定的滑动变阻器，R 0为定值电阻，R 1为光敏电阻(其电阻随光照强度增大而减小)．当开关S 闭合时，电容器中一带电微粒恰好处于静止状态．下列说法中正确的是( )A ．只逐渐增大对R 1的光照强度时，电阻R 0消耗的电功率增大，电阻R 3中有向上的电流B ．只调节电阻R 3的滑动端P 2向上端移动时，电源消耗的电功率变大，电阻R 3中有向上的电流C ．只调节电阻R 2的滑动端P 1向下端移动时，电压表示数变大，带电微粒向下运动D ．若断开开关S ，带电微粒向下运动解析：选AD ．当逐渐增大光照强度时，光敏电阻R 1的阻值减小，依据“串反并同”可知电流I 增大，则P R 0增大，U C 增大，Q C ＝CU C 增大，即电容器充电，R 3中有向上的电流，A 正确；当P 2向上移动时，U C 不变，R 3中没有电流，故B 错误；当P 1向下移动时，I不变，但U C 变大，E C ＝U C d 变大，电场力F C ＝U C q d变大，微粒向上运动，故C 错误；若断开开关S ，电容器放电，U C 降为0，则微粒由于重力作用而向下运动，故D 正确．13.如图所示，长为L 的两平行金属板水平放置，接在直流电路中，图中R 为滑动变阻器，一带电微粒自两板左侧中央以某初速度v 0平行于金属板进入两板间，若将滑动变阻器的滑片P 置于最下端b 处，带电微粒将落在下板上距离左端L 3处；若滑片P 与b 端间电阻为18 Ω，带电微粒将沿直线运动；若要微粒不打到金属板上，则滑片P 与b 端间电阻R 的范围应为( )A ．12 Ω<R <20 ΩB ．16 Ω<R <20 ΩC ．12 Ω<R <24 ΩD ．16 Ω<R <24 Ω解析：选B ．设两平行金属板间距为d ，当滑动变阻器的滑片P 置于b 处时，两平行板间的电压为0，得d 2＝12gt 21，L 3＝v 0t 1；当滑片P 与b 端间电阻为18 Ω时，有qU 0d ＝mg .若要微粒刚好不打到金属板上，应满足d 2＝12at 22，L ＝v 0t 2，qU 1d －mg ＝ma 或mg －qU 2d ＝ma ，由以上各式可求得U 1＝109U 0，U 2＝89U 0，由串联电路的分压规律可求得电阻R 1＝109R 0＝20 Ω，R 2＝89R 0＝16 Ω，所求R 的范围为16 Ω<R <20 Ω，选项B 正确． 14. (多选)如图所示，D 是一只理想二极管，水平放置的平行板电容器AB 内部原有带电微粒P 处于静止状态．下列措施下，关于P 的运动情况说法正确的是( )A ．保持S 闭合，增大A 、B 板间距离，P 仍静止B ．保持S 闭合，减小A 、B 板间距离，P 向上运动C ．断开S 后，增大A 、B 板间距离，P 向下运动D ．断开S 后，减小A 、B 板间距离，P 仍静止解析：选ABD ．保持S 闭合，电源的路端电压不变，增大A 、B 板间距离，电容减小，由于二极管的单向导电性，电容器不能放电，其电量不变，由推论E ＝4πkQ εr S得到，板间场强不变，微粒所受电场力不变，仍处于静止状态，故A 正确；保持S 闭合，电源的路端电压不变，电容器的电压不变，减小A 、B 板间距离，由E ＝U d可知，板间场强增大，电场力增大，微粒将向上运动，故B 正确；断开S 后，电容器的电量Q 不变，由推论E ＝4πkQ εr S得到，板间场强不变，微粒所受电场力不变，仍处于静止状态，故C 错误，D 正确．。

高中物理部分电路欧姆定律试题经典含解析

高中物理部分电路欧姆定律试题经典含解析一、高考物理精讲专题部分电路欧姆定律1．如图所示，电源两端电压U 保持不变．当开关S 1闭合、S 2断开，滑动变阻器接入电路中的电阻为R A 时，电压表的示数为U 1，电流表的示数为I 1，电阻R 1的电功率为P 1，电阻R A 的电功率为P A ；当开关S 1、S 2都闭合，滑动变阻器接入电路中的电阻为R B 时，电压表的示数U 2为2V ，电流表的示数为I 2，电阻R B 的电功率为P B ；当开关S 1闭合、S 2断开，滑动变阻器滑片P 位于最右端时，电阻R 2的电功率为8W ．已知：R 1:R 2=2:1，P 1:P B =1:10，U 1:U 2=3:2．求：(1)电源两端的电压U ；(2)电阻R 2的阻值；(3)电阻R A 的电功率P A ．【答案】(1)U=12V (2)R 2=2Ω (3)4.5W【解析】(1)已知： U 1∶U 2=3∶2R 1∶R 2=2∶1由图甲、乙得：U 1=I 1(R 1 + R 2 )U 2=I 2 R 2 解得：12I I =12已知：P 1∶P B =1∶10由图甲、乙得：P 1 = I 12R 1P B = I 22R B解得：R 1 =25R B 由电源两端电压U 不变 I 1(R 1+R 2+R A ) = I 2(R 2+R B )解得：R A =9R 2 由图乙得：2U U =22BR R R + U 2=2V 解得：U =12V(2)由图丙得：2U U '=212R R R +解得：U 2' = 4VP 2=8WR 2 =222U P '=2(4V)8W= 2Ω (3)由U 1∶U 2=3∶2解得：U 1=3VU A =U －U 1=9VR A =9R 2=18ΩP A =2A AU R =4.5W 【点睛】本题是有关欧姆定律、电功率的综合计算题目．在解题过程中，注意电路的分析，根据已知条件分析出各种情况下的等效电路图，同时要注意在串联电路中各物理量之间的关系，结合题目中给出的已知条件进行解决．2．在如图所示的电路中，电源内阻r =0.5Ω，当开关S 闭合后电路正常工作，电压表的读数U =2.8V ，电流表的读数I =0.4A 。

闭合电路欧姆定律习题(含答案)

1.如图所示，一幢居民楼里住着生活水平各不相同的24户居民，所以整幢居民楼里有各种不同的电器，例如电炉、电视机、微波炉、电脑等等。

停电时，用欧姆表测得A 、B 间的电阻为R ；供电后，各家电器同时使用，测得A 、B 间的电压为U ，进线电流为I ，如图所示，则计算该幢居民楼用电的总功率可以用的公式是A.R I P 2= B.RU P 2=C.UI P =D.tW P =2．关于电阻和电阻率的说法中，正确的是（）A ．导体对电流的阻碍作用叫做导体的电阻，因此只有导体中有电流通过时才有电阻B ．由R =U ／I 可知导体的电阻与导体两端的电压成正比，跟导体中的电流成反比C ．某些金属、合金和化合物的电阻率随温度的降低会突然减小为零，这种现象叫做超导现象。

发生超导现象时的温度叫”转变温度” D. 将一根导线等分为二，则半根导线的电阻和电阻率都是原来的二分之一。

3．如右图所示为两电阻R 1和R 2的伏安特性曲线。

若在两电阻两端加相同的电压，关于它们的电阻值及发热功率比较正确的是( ) A ．电阻R 1的阻值较大 B ．电阻R 2的阻值较大 C ．电阻R 1的发热功率较大 D ．电阻R 2的发热功率较大4．在右图所示的电路中，电源的内阻不能忽略。

已知定值电阻R 1＝10Ω， R 2＝8Ω。

当单刀双掷开关S 置于位置1时，电压表读数为2V 。

则当S 置于位置2时，电压表读数的可能值为( ) A ．2．2V B ．1．9VC．1．6V D．1．3V5．如图所示为两个不同闭合电路中的两个不同电源的U-I图象，则下述说法中不正确．．．的是（）A．电动势E1=E2，发生短路时的电流I1>I2B．电动势E1=E2，内阻r l>r2C．电动势E1=E2，内阻r l<r2D. 当电源的工作电流变化相同时，电源2的路端电压变化较大。

6、如下图所示电路用来测定电池组的电动势和内电阻。

其中V为电压表（理想电表），定值电阻R=7.0Ω。

【物理】物理闭合电路的欧姆定律练习题含答案

【物理】物理闭合电路的欧姆定律练习题含答案一、高考物理精讲专题闭合电路的欧姆定律1．如图所示，金属导轨平面动摩擦因数µ＝0.2，与水平方向成θ＝37°角，其一端接有电动势E ＝4.5V ，内阻r ＝0.5Ω的直流电源。

现把一质量m ＝0.1kg 的导体棒ab 放在导轨上，导体棒与导轨接触的两点间距离L ＝2m ，电阻R ＝2.5Ω，金属导轨电阻不计。

在导轨所在平面内，分布着磁感应强度B ＝0.5T ，方向竖直向上的匀强磁场。

己知sin37°＝0.6，cos37°＝0.8，g ＝10m/s 2（不考虑电磁感应影响），求： (1)通过导体棒中电流大小和导体棒所受安培力大小； (2)导体棒加速度大小和方向。

【答案】(1) 1.5A ，1.5N ；(2)2.6m/s 2，方向沿导轨平面向上【解析】【详解】(1)由闭合电路欧姆定律可得1.5A E I R r==+ 根据安培力公式可得导体棒所受安培力大小为1.5N F BIL ==(2)对导体棒受力分析，根据牛顿第二定律有cos θsin θ BIL mg f ma --=()cos θsin θN f F mg BIL μμ==+联立可得2 2.6m/s a =方向沿导轨平面向上2．如图所示，质量m=1 kg 的通电导体棒在安培力作用下静止在倾角为37°、宽度L=1 m 的光滑绝缘框架上。

匀强磁场方向垂直于框架平面向下(磁场仅存在于绝缘框架内)。

右侧回路中，电源的电动势E=8 V ，内阻r=1 Ω。

电动机M 的额定功率为8 W ，额定电压为4 V ，线圈内阻R 为0.2Ω，此时电动机正常工作（已知sin 37°=0.6，cos 37°=0.8，重力加速度g 取10 m/s 2）。

试求:(1)通过电动机的电流I M 以及电动机的输出的功率P 出； (2)通过电源的电流I 总以及导体棒的电流I ；(3)磁感应强度B 的大小。

闭合电路欧姆定律电路动态分析含容电路和故障分析高一下学期物理(解析版)

闭合电路欧姆定律、电路动态分析、含容电路和故障分析特训专题特训内容专题1闭合电路欧姆定律(1T-4T)专题2电路动态分析(5T-8T)专题3含容电路(9T-12T)专题4故障分析(13T-16T)【典例专练】一、闭合电路欧姆定律1在如图所示的U-I图像中，直线Ⅰ为某一电源的路端电压与电流的关系图像，直线Ⅱ为某一电阻R的伏安特性曲线。

用该电源与电阻R组成闭合电路。

由图像判断错误的是()A.电源的电动势为3V，内阻为0.5ΩB.电阻R的阻值为1ΩC.电源的效率为40%D.电源的输出功率为4W【答案】C【详解】A．根据闭合电路欧姆定律U=E-rI结合图线Ⅰ可得电源电动势为E=3V电源内阻为r =k =0-36-0Ω=0.5Ω故A正确；B．直线Ⅱ为某一电阻R的伏安特性曲线，则电阻R的阻值为R=ΔUΔI =22Ω=1Ω故B正确；C．两个图像的交点表示电阻R与电源串联成通路，所以路端电压为U=2V电源的效率为η=UIEI ×100%=UE×100%=23×100%≈67%故C错误；D．两个图像的交点表示电阻R与电源串联成通路，所以路端电压为U=2V干路电流为I=2A电源的输出功率为P=UI=4W故D正确。

本题选不正确的，故选C。

2如图所示，E为电源电动势，r为电源内阻，R1为定值电阻(R1>r)，R2为可变电阻，以下说法中正确的是()A.当R 1=R 2+r 时，R 1上获得最大功率B.当R 2+R 1=r 时，R 2上获得最大功率C.当R 2=0时，电源的效率最低D.当R 2=R 1+r 时，电源的输出功率最大【答案】C【详解】A ．要使定值电阻R 1上获得最大功率，需要使R 1上的电流最大，故只有R 2为0才可以实现，A 错误；B ．电源的输出功率为P =I 2R =E 2R (R +r )2=E 2R (R -r )2+4Rr当R =r 时，外电阻有最大功率，最大功率为P m =E 24r即当R 2=R 1+r 时，R 1+r 可以看成电源的内阻，则R 2上获得最大功率，B 错误；C ．电源的效率η=IU IE =R 1+R 2R 1+R 2+r ×10000=11+r R 1+R2×100%则R 2越小，电源的效率越低，当R 2=0时，电源的效率最低，C 正确；D ．因当电源内阻与外电路相等时，电源输出功率最大，因为R 1>r ，则当R 2=0时，外电路电阻与电源内阻最接近，此时电源的输出功率最大，D 错误。

高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)

高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路，电源电动势为1.5V，内阻为0.12Ω，外电路的电阻为1.38Ω，求电路中的电流和路端电压．【答案】1A； 1.38V【解析】【分析】【详解】闭合开关S后，由闭合电路欧姆定律得：电路中的电流I为：I==A=1A路端电压为：U=IR=1×1.38=1.38（V）2．小明坐在汽车的副驾驶位上看到一个现象：当汽车的电动机启动时，汽车的车灯会瞬时变暗。

汽车的电源、电流表、车灯、电动机连接的简化电路如图所示，已知汽车电源电动势为12.5V，电源与电流表的内阻之和为0.05Ω。

车灯接通电动机未起动时，电流表示数为10A；电动机启动的瞬间，电流表示数达到70A。

求：（1）电动机未启动时车灯的功率。

（2）电动机启动瞬间车灯的功率并说明其功率减小的原因。

（忽略电动机启动瞬间灯泡的电阻变化）【答案】（1）120W；（2）67.5W【解析】【分析】【详解】(1) 电动机未启动时U E Ir=-=12V==P UI120W（2）电动机启动瞬间车灯两端电压'9 V U E I r =-'=车灯的电阻' 1.2U R I ==Ω267.5W RU P ''==电源电动势不变，电动机启动瞬间由于外电路等效总电阻减小，回路电流增大，内电路分得电压增大，外电路电压减小，所以车灯电功率减小。

3．在如图所示的电路中，电阻箱的阻值R 是可变的，电源的电动势为E ，电源的内阻为r ，其余部分的电阻均可忽略不计。

（1）闭合开关S ，写出电路中的电流I 和电阻箱的电阻R 的关系表达式；（2）若电源的电动势E 为3V ，电源的内阻r 为1Ω，闭合开关S ，当把电阻箱R 的阻值调节为14Ω时，电路中的电流I 为多大？此时电源两端的电压（路端电压）U 为多大？【答案】(1) EI R r=+ (2)0.2A 2.8V 【解析】【详解】（1）由闭合电路的欧姆定律，得关系表达式:EI R r=+ （2）将E =3V ，r =1Ω，R =14Ω，代入上式得：电流表的示数I =3A 141+=0.2A 电源两端的电压U=IR =2.8V4．如图所示，金属导轨平面动摩擦因数µ＝0.2，与水平方向成θ＝37°角，其一端接有电动势E ＝4.5V ，内阻r ＝0.5Ω的直流电源。

高考物理闭合电路的欧姆定律练习题及答案含解析

高考物理闭合电路的欧姆定律练习题及答案含解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示，R 1=R 2=2.5Ω，滑动变阻器R 的最大阻值为10Ω，电压表为理想电表。

闭合电键S ，移动滑动变阻器的滑片P ，当滑片P 分别滑到变阻器的两端a 和b 时，电源输出功率均为4.5W 。

求 (1)电源电动势；(2)滑片P 滑动到变阻器b 端时，电压表示数。

【答案】(1) 12V E = (2) 7.5V U = 【解析】【详解】(1)当P 滑到a 端时，21124.5RR R R R R =+=Ω+外电源输出功率：22111(E P I R R R r==+外外外）当P 滑到b 端时，1212.5R R R =+=Ω外电源输出功率：22222(E P I R R R r==+'外外外）得：7.5r =Ω 12V E =(2)当P 滑到b 端时，20.6A EI R r==+'外电压表示数：7.5V U E I r ='=-2．如图所示的电路中，电源电动势E ＝12 V ，内阻r ＝0.5 Ω，电动机的电阻R 0＝1.0 Ω，电阻R 1＝2.0Ω。

电动机正常工作时，电压表的示数U 1＝4.0 V ，求： (1)流过电动机的电流；(2)电动机输出的机械功率； (3)电源的工作效率。

【答案】（1）2A ；（2）14W ；（3）91.7% 【解析】【分析】【详解】(1)电动机正常工作时，总电流为I ＝11U R ＝ 2A (2)电动机两端的电压为U ＝E －Ir －U 1=(12－2×0.5－4.0) V ＝7 V电动机消耗的电功率为P 电＝UI ＝7×2 W ＝14 W电动机的热功率为P 热＝I 2R 0＝22×1 W ＝4 W电动机输出的机械功率P 机＝P 电－P 热＝10 W(3)电源释放的电功率为P 释＝EI ＝12×2 W ＝24 W有用功率P 有＝2122W UI I R +=电源的工作效率=91.7%P P η=有释3．如图所示的电路中，两平行金属板A 、B 水平放置，两板间的距离d =40 cm 。

高中物理闭合电路的欧姆定律专题训练答案

高中物理闭合电路的欧姆定律专题训练答案一、高考物理精讲专题闭合电路的欧姆定律1.如图所示电路中，r是电源的内阻，R1和R2是外电路中的电阻，如果用P r，P1和P2分别表示电阻r,R1,R2上所消耗的功率，当R=R=r时，求：(1)I r:I1:I2等于多少解析】详解】(1)设干路电流为/,流过R1和R2的电流分别为I1和/2。

由题，R1和R2并联，电压相等，电阻也相等，则电流相等，故/1=/2=21即/r:/1:/2=2：1：1⑵根据公式P=/2R，三个电阻相等，功率之比等于电流平方之比，即P r：P1：P2=4：1：1r122.如图所示，质量m=1kg的通电导体棒在安培力作用下静止在倾角为37°、宽度L=1m的光滑绝缘框架上。

匀强磁场方向垂直于框架平面向下(磁场仅存在于绝缘框架内)。

右侧回路中，电源的电动势E=8V,内阻r=1Q。

电动机M的额定功率为8W,额定电压为4V，线圈内阻R 为0.20，此时电动机正常工作(已知sin37°=0.6,cos37°=0.8,重力加速度g取10m/s2)。

试求：⑴通过电动机的电流/M以及电动机的输出的功率P出；⑵通过电源的电流/总以及导体棒的电流I；总⑶磁感应强度B的大小。

M【答案】(1)7.2W；(2)4A；2A；(3)3T。

【解析】【详解】(1)电动机的正常工作时，有所以故电动机的输出功率为(2)对闭合电路有所以故流过导体棒的电流为P二P-12R二7.2W 出M二I二I—I二2A总MF=mg sin37°=6N 安F=BIL安FB=亠=3TIL3.如图所示，E=IOV,r=1Q,R]=R3=5Q,R2=4Q,C=100卩F，当断开时，电容器中带电粒子恰好处于静止状态；求：(1)S闭合后，带电粒子加速度的大小和方向；⑵S闭合后流过R3的总电荷量.【答案】⑴g,方向竖直向上⑵4x10-4C【解析】【详解】(1)开始带电粒子恰好处于静止状态，必有qE=mg且qE竖直向上.S闭合后，qE=mg的平衡关系被打破.S断开时，带电粒子恰好处于静止状态，设电容器两极板间距离为d,有RU=-2E=4VC R+-+r，21qUC=mgdS闭合后，RU'=E二8Vc-+r2设带电粒子加速度为a,则qU'j-mg=ma,d解得a=g,方向竖直向上.(2)S闭合后，流过R3的总电荷量等于电容器上电荷的增加量，所以\Q=C(U C，-U C)=4x10-4C4.如图所示，电源电动势E二27V,内阻r二2Q,固定电阻R2二4Q,R】为光敏电阻.C为平行板电容器,其电容C二3pF,虚线到两极板距离相等，极板长L二0.2m,间距d二1.0x10—2m.P为一圆盘,由形状相同透光率不同的二个扇形a、b构成,它可绕AA'轴转动.当细光束通过扇形a、b照射光敏电阻R］时，R］的阻值分别为12Q、3Q.有带电量为q二-1.0x10—4C微粒沿图中虚线以速度v°=10m/s连续射入C的电场中.假设照在R】上的光强发生变化时R］阻值立即有相应的改变.重力加速度为g二10m/s2.⑴求细光束通过a照射到％上时,电容器所带的电量；(2)细光束通过a照射到R］上时,带电微粒刚好沿虚线匀速运动,求细光束通过b照射到R］上时带电微粒能否从C的电场中射出.【答案】(1)Q二1.8X10-11C(2)带电粒子能从C的电场中射出【解析】【分析】由闭合电路欧姆定律求出电路中电流，再由欧姆定律求出电容器的电压，即可由Q=CU求其电量；细光束通过a照射到R］上时，带电微粒刚好沿虚线匀速运动，电场力与重力二力平衡.细光束通过b照射到％上时，根据牛顿第二定律求粒子的加速度，由类平抛运动分位移规律分析微粒能否从C的电场中射出.【详解】27(1)由闭合电路欧姆定律，得1———1.5A-+-+r12+4+212又电容器板间电压U=U2=/-得U C=6Vc22C设电容器的电量为Q,则Q=CU C解得Q=1.8X10-11C(2)细光束通过a照射时，带电微粒刚好沿虚线匀速运动，则有mg二解得m=0.6x10-2kg细光束通过b照射时，同理可得U C f=12VU，由牛顿第二定律，得q~C-mg=ma解得a=10m/s21+l微粒做类平抛运动，得y=at2,t=-解得y=0.2x10-2m<£,所以带电粒子能从C的电场中射出.【点睛】本题考查了带电粒子在匀强电场中的运动，解题的关键是明确带电粒子的受力情况，判断其运动情况，对于类平抛运动，要掌握分运动的规律并能熟练运用．5.如图所示，为某直流电机工作电路图(a)及电源的U-I图象(b)。

物理闭合电路的欧姆定律练习题20篇含解析

物理闭合电路的欧姆定律练习题20篇含解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示的电路中，电源电动势E =10V ，内阻r =0.5Ω，电阻R 1=1.5Ω，电动机的线圈电阻R 0=1.0Ω。

电动机正常工作时，电压表的示数U 1=3.0V ，求：(1)电源的路端电压；(2)电动机输出的机械功率。

【答案】(1)9V ；(2)8W【解析】【分析】【详解】(1)流过电源的电流为I ，则11IR U =路端电压为U ，由闭合电路欧姆定律U E Ir =-解得9V U =(2)电动机两端的电压为M 1()U E I R r =-+电动机消耗的机械功率为2M 0P U I I R =-解得8W P =2．小明坐在汽车的副驾驶位上看到一个现象：当汽车的电动机启动时，汽车的车灯会瞬时变暗。

汽车的电源、电流表、车灯、电动机连接的简化电路如图所示，已知汽车电源电动势为12.5V ，电源与电流表的内阻之和为0.05Ω。

车灯接通电动机未起动时，电流表示数为10A ；电动机启动的瞬间，电流表示数达到70A 。

求：（1）电动机未启动时车灯的功率。

（2）电动机启动瞬间车灯的功率并说明其功率减小的原因。

（忽略电动机启动瞬间灯泡的电阻变化）【答案】（1）120W ；（2）67.5W【解析】【分析】【详解】(1) 电动机未启动时12V U E Ir =-=120W P UI ==（2）电动机启动瞬间车灯两端电压'9 V U E I r =-'=车灯的电阻'1.2U R I==Ω 267.5W RU P ''== 电源电动势不变，电动机启动瞬间由于外电路等效总电阻减小，回路电流增大，内电路分得电压增大，外电路电压减小，所以车灯电功率减小。

3．如图所示，金属导轨平面动摩擦因数µ＝0.2，与水平方向成θ＝37°角，其一端接有电动势E ＝4.5V ，内阻r ＝0.5Ω的直流电源。

物理闭合电路的欧姆定律题20套(带答案)及解析

物理闭合电路的欧姆定律题20套(带答案)及解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路，A 、B 两点间接上一电动势为4V 、内电阻为1Ω的直流电源，三个电阻的阻值均为4Ω，电容器的电容为20μF ，电流表内阻不计，求： (1)闭合开关S 后，电容器所带电荷量； (2)断开开关S 后，通过R 2的电荷量。

【答案】(1)6.4×10-5C ；(2)53.210C -⨯ 【解析】【分析】【详解】(1)当电键S 闭合时，电阻1R 、2R 被短路，据欧姆定律得电流表的读数为34A 0.8A 14E I r R ===++ 电容器所带电荷量653320100.84C 6.410C Q CU CIR --=⨯⨯⨯=⨯==(2)断开电键后，电容器相当于电源，外电路1R 、2R 并联后与3R 串联，由于各个电阻相等，则通过2R 的电荷量为513.210C 2Q Q -==⨯'2．如图所示，电流表A 视为理想电表，已知定值电阻R 0=4Ω，滑动变阻器R 阻值范围为0~10Ω，电源的电动势E =6V ．闭合开关S ，当R =3Ω时，电流表的读数I =0.5A 。

（1）求电源的内阻。

（2）当滑动变阻器R 为多大时，电源的总功率最大?最大值P m 是多少?【答案】（1）5Ω；（2）当滑动变阻器R 为0时，电源的总功率最大，最大值P m 是4W 。

【解析】【分析】【详解】（1）电源的电动势E =6V ．闭合开关S ，当R =3Ω时，电流表的读数I =0.5A ，根据闭合电路欧姆定律可知：0EIR R r=++得：r =5Ω（2）电源的总功率P=IE得：20E P R R r=++当R =0Ω，P 最大，最大值为m P ，则有：4m P =W3．如图所示，竖直放置的两根足够长的光滑金属导轨相距为L ，导轨的两端分别与电源（串有一滑动变阻器 R ）、定值电阻、电容器（原来不带电）和开关K 相连．整个空间充满了垂直于导轨平面向外的匀强磁场，其磁感应强度的大小为B ．一质量为m ，电阻不计的金属棒 ab 横跨在导轨上．已知电源电动势为E ，内阻为r ，电容器的电容为C ，定值电阻的阻值为R0，不计导轨的电阻．（1）当K 接1时，金属棒 ab 在磁场中恰好保持静止，则滑动变阻器接入电路的阻值 R 为多大？（2）当 K 接 2 后，金属棒 ab 从静止开始下落，下落距离 s 时达到稳定速度，则此稳定速度的大小为多大？下落 s 的过程中所需的时间为多少？（3） ab 达到稳定速度后，将开关 K 突然接到3，试通过推导，说明 ab 作何种性质的运动？求 ab 再下落距离 s 时，电容器储存的电能是多少？（设电容器不漏电，此时电容器没有被击穿）【答案】（1）EBL r mg -（2）44220220B L s m gR mgR B L +（3）匀加速直线运动 2222mgsCB L m cB L +【解析】【详解】（1）金属棒ab 在磁场中恰好保持静止，由BIL=mgEI R r=+ 得 EBLR r mg=- （2）由 220B L vmg R =得 022mgR v B L =由动量定理，得mgt BILt mv -= 其中0BLsq It R ==得4422220B L s m gR t mgR B L +=（3）K 接3后的充电电流q C U CBL v v I CBL CBLa t t t t∆∆∆∆=====∆∆∆∆ mg-BIL=ma 得22mga m CB L =+=常数所以ab 棒的运动性质是“匀加速直线运动”，电流是恒定的． v 22-v 2=2as根据能量转化与守恒得 22211()22E mgs mv mv ∆=--解得：2222mgsCB L E m cB L ∆=+【点睛】本题是电磁感应与电路、力学知识的综合，关键要会推导加速度的表达式，通过分析棒的受力情况，确定其运动情况．4．如图所示，电源的电动势110V E =，电阻121R =Ω，电动机绕组的电阻0.5R =Ω，开关1S 始终闭合．当开关2S 断开时，电阻1R 的电功率是525W ；当开关2S 闭合时，电阻1R 的电功率是336W ，求：（1）电源的内电阻r ；（2）开关2S 闭合时电动机的效率。

闭合电路欧姆定律习题(含答案)

闭合电路欧姆定律一、多项选择1、如图所示，电源电动势为E，内电阻为r，闭合开关S，当滑动变阻器的触片从右端滑到左端时，发现电压表V1、V2示数变化的绝对值分别为△U1和△U2，下列说法正确的是（）A．小灯泡L1、L3变暗，L2变亮B．小灯泡L3变暗，L1、L2变亮C．△U1＜△U2 D．△U1＞△U22、在如图所示的电路中，灯炮L的电阻大于电源的内阻r，闭合电键S，将滑动变阻器滑片P向左移动一段距离后，下列结论正确的是（）A．灯泡L变亮B．电源的输出功率变小C．电容器C上电荷量减少D．电流表读数变小，电压表读数变大3、如图所示，用两节干电池点亮几个小灯泡，干电池内阻不可忽略．当逐一闭合开关，接入灯泡增多时，以下说法正确的是（）A．灯少时各灯较亮，灯多时各灯较暗B．灯多时各灯两端电压较低C．灯多时通过电池的电流较小D．灯多时通过各灯的电流较大4、如图所示，在滑动变阻器的滑片向左滑动的过程中，理想电压表、电流表的示数将发生变化，电压表V1、V2示数变化量的绝对值分别为△U1、△U2，已知电阻R大于电源内阻r，则（）A．电流表A的示数增大B．电压表V2的示数增大C．电压表V1的示数增大D．△U1大于△U25、在如图所示的电路中，和均为定值电阻，当的滑动触头在a端时合上开关S,此时二个电流表和电压表V 的示数分别为和U ，电源的发热功率为，电源的输出功率为，定值电阻上消耗的功率为。

现将的滑动触头向b 端移动，则三个电表的示数及功率、、的变化情况是（）A.增大，不变，U增大B.减小，增大，U减小C.可能增大，一定减小D.一定增大，一定增大6、一辆电动观光车蓄电池的电动势为E，内阻不计，当空载的电动观光车以大小为v的速度匀速行驶时，流过电动机的电流为I，电动车的质量为m，电动车受到的阻力是车重的k倍，忽略电动观光车内部的摩擦，则( )A. 电动机的内阻为R ＝B. 电动机的内阻为R ＝－C. 如果电动机突然被卡住而停止转动，则电源消耗的功率将变大D. 如果电动机突然被卡住而停止转动，则电源消耗的功率将变小二、单项选择题7、如图所示闭合电路中，当滑动变阻器R2触头向上滑动时，则电表示数的变化情况是（）A．V和A均增大 B．V和A均减小C．V增大，A减少 D．V减小，A增大8、在“测定电源电动势和内阻”的实验中，针对两个不同的电源得出如图所示的1、2两条图线，则两个电源的电动势E1和E2、内阻r1和r2满足关系（）A． E1＞E2，r1＞r2 B． E1＞E2，r1＜r2C． E1＜E2，r1＞r2 D． E1＜E2，r1＜r29、如图所示，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则（）A．电压表读数减小B．电流表读数减小C．质点P将向上运动 D． R3上消耗的功率逐渐增大三、实验,探究题11、某同学利用图甲所示电路，探究电源在不同负载下的输出功率．依据所得实验数据，绘出了如图乙所示的U﹣I的图象．（1）电流I=0.60A 时电源的输出功率为 W．（保留两位有效数字）（2）当变阻器电阻为Ω时，电源的输出功率最大．12、某研究性学习小组利用图甲所示的电路测量某电池的电动势E和内阻r．由于该电池的内阻r较小，因此在电路中接入了一阻值为2.00Ω的定值电阻R0．（1）按照图甲所示的电路图，将图乙所示的实物连接成实验电路．（2）闭合开关S，调整电阻箱的阻值，读出电压表相应的示数，并计算出通过电阻箱的电流数值如表所示：在图丙所示的坐标纸中作U﹣I图线．R/Ω40.00 12.00 8.00 6.00U/V 1.90 1.66 1.57 1.43I/A 0.047 0.138 0.196 0.238 四、计算题13、如图所示，已知电源电动势E=20V，内阻r=1Ω，当接入固定电阻R=4Ω时，电路中标有“3V，4.5W”的灯泡L和线圈电阻r′=1Ω的小型直流电动机都恰能正常工作，求：（1）电路中的电流强度为多大？（2）电动机的总功率多大？（3）电动机的机械功率多大？14、如图所示，R为电阻箱，V为理想电压表．当电阻箱读数为R1＝2 Ω时，电压表读数为U1＝4 V；当电阻箱读数为R2＝5 Ω时，电压表读数为U2＝5 V．求：(1)电源的电动势E和内阻r；(2)当电阻箱R读数为多少时，电源的输出功率最大？最大值P m为多少？15、如图所示，电源电动势E=10V，内电阻r=2Ω，R1=28Ω，R2=20Ω，R3=60Ω，电容C=4×10﹣8F，试求：（1）开关S断开稳定后，电容器所带电量．（2）再突然闭合S，求S闭合后，通过R3的电量．（3）从图线得到E=V，r=Ω．参考答案一、多项选择1、BD2、BD3、AB4、ACD5、BD6、BC二、选择题7、B8、D9、A10、A三、实验,探究题11、考点：电功、电功率；闭合电路的欧姆定律．版权所有专题：恒定电流专题．分析：根据U﹣I图线得出电流为0.60A时电压的大小，从而根据P=UI求出输出功率的大小．当外电阻与内电阻相等时，电源的输出功率最大，结合U﹣I图线得出内电阻的大小，从而得出输出功率最大时变阻器的阻值．解答：解：（1）当I=0.60A时，输出电压U=1.5V，则电源的输出功率为：P=UI=1.5×0.60W=0.90W．（2）电源的内电阻r==0.92Ω，当外电阻等于内电阻时，电源的输出功率最大，则R=0.92Ω．故答案为：0.90；0.92．点评：解决本题的关键知道当外电阻等于内电阻时，电源的输出功率最大，要求同学们能根据图象读出有效信息，难度不大，属于基础题．12、考点：测定电源的电动势和内阻．专题：实验题．分析：（1）根据电路图连接实物电路图．（2）应用描点法作出图象．（3）根据图示电源U﹣I图象求出电源电动势与内阻．解答：解：（1）根据电路图连接实物电路图，实物电路图如图所示：（2）根据表中实验数据在坐标系内描出对应点，然后作出图象如图所示：（3）由图示电源U﹣I图象可知，图象与电压轴的交点坐标值为2.0，则电源电动势E=2.0V；图象斜率绝对值等于电源内阻与保护电阻阻值之和，则k=r+R0===2.4Ω，电源的内阻r=k﹣R0=2.4Ω﹣2.0Ω=0.4Ω；故答案为：（1）如图所示；（2）如图所示；（3）2.0；0.4．点评：本题考查了连接实物电路图、作图象、求电源电动势与内阻，应用图象法处理实验数据是常用的实验数据处理方法，定值电阻串入电路一方向保护电源，同时扩大电源的内阻．同时电源的路端电压与电流图象与电流的交点不一定是短路电流，由电压轴是否是从零开始的．四、计算题13、（1）因为灯泡L 正常工作，故有（2）电动机两端的电压U M=E﹣I（r+R）﹣U L=20﹣1.5×（1+4）﹣3=9.5（V）电动机的总功率P M=U M I=9.5×1.5=14.25（W）（3）P出=P M﹣I2r=12W答：（1）电路中的电流强度为1.5A；（2）电动机的总功率为14.25W；（3）电动机的机械功率为12W．14、(1)由闭合电路欧姆定律得：E＝U1＋r， 3分E＝U2＋r 3分联立上述方程，代入数据解得E＝6 V，r＝1 Ω. 1分(2)由电功率表达式P ＝R 2分变形为P ＝ 1分(没有推导扣2分)由上式可知当R＝r＝1 Ω时， 1分P有最大值，P m ＝＝9 W. 1分15、考点：闭合电路的欧姆定律；电容．专题：电容器专题．分析：（1）开关S断开稳定后，电容器的电压等于电源的电动势，由Q=CU求解电容器所带电量．（2）S闭合后稳定后，电容器所在电路没有电流，其电压等于R2两端的电压，根据欧姆定律求出电容器的电压，再求解电容器电量的变化量，即可得到通过R3的电量．解答：解：（1）S断开时，电容器的电压 U C=E=10V，电量为 Q=CU=4×10﹣8×10C=4×10﹣7C；（2）S闭合后，电容器的电压为 U C′=E=×10=4V；Q′=CU C′=4×10﹣8×4C=1.6×10﹣7C；则通过R3的电量△Q=Q﹣Q′=（4×10﹣7﹣1.6×10﹣7）C=2.4×10﹣7C；答：（1）开关S断开稳定后，电容器所带电量为4×10﹣7C．（2）再突然闭合S，S闭合后，通过R3的电量为2.4×10﹣7C．点评：对于给定的电容器，关键是其电压的分析和计算．当电容器与某电路并联时，其电压等于该电路两端的电压．。

122闭合电路的欧姆定律同步练习(Word版含解析)

人教版必修第三册 12.2 闭合电路的欧姆定律一、单选题1．下列器材中，属于电源的是（） A ．验电器B ．电动机C ．干电池D ．电阻箱2．如图所示，电路中1R 、2R 为定值电阻，电压表与电流表均为理想电表。

闭合开关S ，使滑动变阻器的滑片向左滑动，则下列说法正确的是（）A ．电压表示数变小B ．电流表示数变大C ．电阻2R 消耗的功率变大D ．电池的输出功率一定变大3．如图所示的电路中，电源内阻不计，滑动变阻器R 的滑片向右端缓慢滑动，理想电压表示数为U ，理想电流表示数为I ，电压表示数变化量为U ∆，电流表示数变化量为I ∆，下列说法正确的是（）A ．电容器1C 的带电荷量增加B ．电容器2C 的带电荷量减小 C ．UI增加 D ．UI∆∆增加 4．电鳗是一种放电能力很强的淡水鱼类，它能借助分布在身体两侧肌肉内的起电斑产生电流。

某电鳗体中的起电斑并排成125行，每行串有5000个起电斑，沿着身体延伸分布。

已知每个起电斑的内阻为0.25Ω，并能产生0.16V 的电动势。

该起电斑阵列一端在电鳗的头部而另一端接近其尾部，与电鳗周围的水形成回路。

假设回路中水的等效电阻为790Ω，则电鳗放电时，其首尾间的输出电压为（）A．790V B．800V C．974V D．503V5．如图所示，电源电动势为E，内阻为r，闭合开关S，不考虑灯丝电阻阻值随温度的变化，电流表、电压表均为理想电表，当滑动变阻器的滑片由左端向右端滑动时，下列说法正确的是（）L变暗A．电流表读数减小，小灯泡1B．电压表读数变大L变暗C．电流表读数增大，小灯泡2D．有瞬时电流从a经电阻R流向b6．如图所示的电路中，恒流源可为电路提供恒定电流，R为定值电阻，L R为滑动变阻器，电流表、电压表均可视为理想电表，不考虑导线电阻对电路的影响。

将滑动变阻器L R的滑片P向上移动过程中，下列说法正确的是（）A．电路中总电阻减小B．电流表的示数减小C．电压表的示数减小D．恒流源输出功率减小7．某实物投影机有10个相同的强光灯L1~L10（25V/200W）和10个相同的指示灯X1~X10（220V/2W），将其连接在220V交流电源上，如图所示，则下列对工作电路的表述正确的是（）A ．若L 2断路，则干路电流I 增大B ．若L 2断路，则X 1的功率增大，L 1的功率增大C ．若L 2短路，X 2功率减小，其它指示灯的功率增大D ．若L 2短路，X 2功率增大，其它指示灯的功率减小8．如图所示为一保温箱温度报警器的简化电路图，电源电动势为E ，内阻为r ，不计电压表和电流表内阻对电路的影响，当电键闭合后，两小灯泡（电阻保持不变）均能发光。

高中物理闭合电路的欧姆定律试题(有答案和解析)含解析

高中物理闭合电路的欧姆定律试题(有答案和解析)含解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路，A 、B 两点间接上一电动势为4V 、内电阻为1Ω的直流电源，三个电阻的阻值均为4Ω，电容器的电容为20μF ，电流表内阻不计，求：(1)闭合开关S 后，电容器所带电荷量；(2)断开开关S 后，通过R 2的电荷量。

【答案】(1)6.4×10-5C ；(2)53.210C -⨯【解析】【分析】【详解】(1)当电键S 闭合时，电阻1R 、2R 被短路，据欧姆定律得电流表的读数为34A 0.8A 14E I r R ===++ 电容器所带电荷量 653320100.84C 6.410C Q CU CIR --=⨯⨯⨯=⨯==(2)断开电键后，电容器相当于电源，外电路1R 、2R 并联后与3R 串联，由于各个电阻相等，则通过2R 的电荷量为51 3.210C 2Q Q -==⨯'2．如图所示，水平U 形光滑框架，宽度1L m =，电阻忽略不计，导体棒ab 的质量0.2m kg =，电阻0.5R =Ω，匀强磁场的磁感应强度0.2B T =，方向垂直框架向上.现用1F N =的拉力由静止开始向右拉ab 棒，当ab 棒的速度达到2/m s 时，求此时： ()1ab 棒产生的感应电动势的大小；()2ab 棒产生的感应电流的大小和方向；()3ab 棒所受安培力的大小和方向；()4ab 棒的加速度的大小．【答案】（１）0.4V （２）0.8A 从a 流向b （３）0.16N 水平向左（４）24.2/m s【解析】【分析】【详解】试题分析：（1）根据切割产生的感应电动势公式E=BLv ，求出电动势的大小．（2）由闭合电路欧姆定律求出回路中电流的大小，由右手定则判断电流的方向.（3）由安培力公式求出安培力的大小，由左手定则判断出安培力的方向．（4）根据牛顿第二定律求出ab 棒的加速度．（1）根据导体棒切割磁感线的电动势0.2120.4E BLv V V ==⨯⨯=（2）由闭合电路欧姆定律得回路电流0.40.80.5E I A A R ===，由右手定则可知电流方向为：从a 流向b（3）ab 受安培力0.20.810.16F BIL N N ==⨯⨯=，由左手定则可知安培力方向为：水平向左（4）根据牛顿第二定律有：F F ma -=安，得ab 杆的加速度2210.16/ 4.2/0.2F F a m s m s m 安--=== 3．如图所示，质量m=1 kg 的通电导体棒在安培力作用下静止在倾角为37°、宽度L=1 m 的光滑绝缘框架上。

物理欧姆定律专题练习(及答案)含解析精选全文

可编辑修改精选全文完整版物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．3．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．4．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．5．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。

高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)

高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路，A 、B 两点间接上一电动势为4V 、内电阻为1Ω的直流电源，三个电阻的阻值均为4Ω，电容器的电容为20μF ，电流表内阻不计，求： (1)闭合开关S 后，电容器所带电荷量； (2)断开开关S 后，通过R 2的电荷量。

【答案】(1)6.4×10-5C ；(2)53.210C -⨯ 【解析】【分析】【详解】(1)当电键S 闭合时，电阻1R 、2R 被短路，据欧姆定律得电流表的读数为34A 0.8A 14E I r R ===++ 电容器所带电荷量653320100.84C 6.410C Q CU CIR --=⨯⨯⨯=⨯==(2)断开电键后，电容器相当于电源，外电路1R 、2R 并联后与3R 串联，由于各个电阻相等，则通过2R 的电荷量为513.210C 2Q Q -==⨯'2．如图(1)所示，线圈匝数n ＝200匝，直径d 1＝40cm ，电阻r ＝2Ω，线圈与阻值R ＝6Ω的电阻相连．在线圈的中心有一个直径d 2＝20cm 的有界圆形匀强磁场，磁感应强度按图(2)所示规律变化，试求：(保留两位有效数字)(1)通过电阻R 的电流方向和大小； (2)电压表的示数．【答案】（1）电流的方向为B A →；7.9A ；（2）47V 【解析】【分析】【详解】（1）由楞次定律得电流的方向为B A → 由法拉第电磁感应定律得B E nn S t t ∆Φ∆==∆∆磁场面积22()2d S π=而0.30.2/1/0.20.1B T s T s t ∆-==∆- 根据闭合电路的欧姆定律7.9EI A R r==+ （2）电阻R 两端的电压为U=IR=47V3．如图所示的电路中，电源电动势E ＝12 V ，内阻r ＝0.5 Ω，电动机的电阻R 0＝1.0 Ω，电阻R 1＝2.0Ω。

高中物理闭合电路的欧姆定律答题技巧及练习题(含答案)(1)

高中物理闭合电路的欧姆定律答题技巧及练习题(含答案)(1)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示，电解槽A 和电炉B 并联后接到电源上，电源内阻r ＝1Ω，电炉电阻R ＝19Ω，电解槽电阻r ′＝0.5Ω.当S 1闭合、S 2断开时，电炉消耗功率为684W ；S 1、S 2都闭合时，电炉消耗功率为475W(电炉电阻可看作不变)．试求：（1）电源的电动势；（2）S 1、S 2闭合时，流过电解槽的电流大小；（3）S 1、S 2闭合时，电解槽中电能转化成化学能的功率．【答案】（1）120V （2）20A （3）1700W 【解析】（1）S 1闭合，S 2断开时电炉中电流106P I A R== 电源电动势0()120E I R r V =+=；（2）S 1、S 2都闭合时电炉中电流为25B P I A R== 电源路端电压为95R U I R V == 流过电源的电流为25E UI A r-== 流过电槽的电流为20A B I I I A =-=；（3）电解槽消耗的电功率1900A A P I U W ==电解槽内热损耗功率2'200A P I r W ==热电解槽转化成化学能的功率为1700A P P P W 化热=-=．点睛：电解槽电路在正常工作时是非纯电阻电路，不能用欧姆定律求解其电流，只能根据电路中电流关系求电流．2．小明坐在汽车的副驾驶位上看到一个现象：当汽车的电动机启动时，汽车的车灯会瞬时变暗。

汽车的电源、电流表、车灯、电动机连接的简化电路如图所示，已知汽车电源电动势为12.5V ，电源与电流表的内阻之和为0.05Ω。

车灯接通电动机未起动时，电流表示数为10A ；电动机启动的瞬间，电流表示数达到70A 。

求：（1）电动机未启动时车灯的功率。

（2）电动机启动瞬间车灯的功率并说明其功率减小的原因。

（忽略电动机启动瞬间灯泡的电阻变化）【答案】（1）120W ；（2）67.5W 【解析】【分析】【详解】(1) 电动机未启动时12V U E Ir =-= 120W P UI ==（2）电动机启动瞬间车灯两端电压'9 V U E I r =-'=车灯的电阻' 1.2U R I ==Ω267.5W RU P ''==电源电动势不变，电动机启动瞬间由于外电路等效总电阻减小，回路电流增大，内电路分得电压增大，外电路电压减小，所以车灯电功率减小。

高考物理闭合电路的欧姆定律答题技巧及练习题(含答案)

高考物理闭合电路的欧姆定律答题技巧及练习题(含答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路，A 、B 两点间接上一电动势为4V 、内电阻为1Ω的直流电源，三个电阻的阻值均为4Ω，电容器的电容为20μF ，电流表内阻不计，求：(1)闭合开关S 后，电容器所带电荷量；(2)断开开关S 后，通过R 2的电荷量。

【答案】(1)6.4×10-5C ；(2)53.210C -⨯【解析】【分析】【详解】(1)当电键S 闭合时，电阻1R 、2R 被短路，据欧姆定律得电流表的读数为34A 0.8A 14E I r R ===++ 电容器所带电荷量 653320100.84C 6.410C Q CU CIR --=⨯⨯⨯=⨯==(2)断开电键后，电容器相当于电源，外电路1R 、2R 并联后与3R 串联，由于各个电阻相等，则通过2R 的电荷量为51 3.210C 2Q Q -==⨯'2．如图(1)所示，线圈匝数n ＝200匝，直径d 1＝40cm ，电阻r ＝2Ω，线圈与阻值R ＝6Ω的电阻相连．在线圈的中心有一个直径d 2＝20cm 的有界圆形匀强磁场，磁感应强度按图(2)所示规律变化，试求：(保留两位有效数字)(1)通过电阻R 的电流方向和大小；(2)电压表的示数．【答案】（1）电流的方向为B A →；7.9A ；（2）47V【解析】【分析】【详解】（1）由楞次定律得电流的方向为B A →由法拉第电磁感应定律得 B E n n S t t ∆Φ∆==∆∆磁场面积22()2d S π=而0.30.2/1/0.20.1B T s T s t ∆-==∆- 根据闭合电路的欧姆定律7.9E I A R r==+ （2）电阻R 两端的电压为U=IR=47V3．在如图所示的电路中，电阻箱的阻值R 是可变的，电源的电动势为E ，电源的内阻为r ，其余部分的电阻均可忽略不计。

（1）闭合开关S ，写出电路中的电流I 和电阻箱的电阻R 的关系表达式；（2）若电源的电动势E 为3V ，电源的内阻r 为1Ω，闭合开关S ，当把电阻箱R 的阻值调节为14Ω时，电路中的电流I 为多大？此时电源两端的电压（路端电压）U 为多大？【答案】(1) E I R r=+ (2)0.2A 2.8V 【解析】【详解】（1）由闭合电路的欧姆定律，得关系表达式:EI R r=+ （2）将E =3V ，r =1Ω，R =14Ω，代入上式得：电流表的示数I =3A 141+=0.2A 电源两端的电压U=IR =2.8V4．在如图所示的电路中，电源电动势E =3.0 V ，内电阻r =1.0 Ω；电阻R 1=10 Ω，R 2=10 Ω，R 3=35 Ω；电容器的电容C=1000 μF ，电容器原来不带电。
