数控编程中非圆曲线的数学处理
数控机床非圆曲线的加工
ＯＣＣＵＰＡＴＩＯＮ932012 10案例C ASES数控机床非圆曲线的加工耿艳梅 胡庆峰数控机床加工非圆曲线，因数控系统不同，其编程方法也有所不同，FANUC系统用的是宏程序编程，SINUMERIK 系统所用的是R参数编程，FAGOR系统所用的是计算机高级语言编程。
笔者主要探讨宏程序编程的方法。
一、宏程序编程特点将一组命令所构成的功能，像子程序一样事先存入存储器中，用一个命令作为代表，执行时只需写出这个代表命令，就可以执行其功能。
这一组命令称做用户宏主（本）体(或用户宏程序)，简称为用户宏(Custom Macro)指令，这个代表命令称为用户宏命令，也称作宏调用命令。
使用时，操作者只需会使用用户宏命令即可，而不必记忆用户宏主（本）体。
用户宏的特征有以下几点：一是可以在用户宏主（本）体中使用变量；二是可以进行变量之间的运算；三是用户宏命令可以对变量进行赋值。
使用用户宏的方便之处在于可以用变量代替具体数值，因而在加工同一类的零件时，只需将实际的值赋予变量即可，而不需要对每一个零件都编一个程序。
用户宏程序功能有A、B两种类型，笔者主要研究B类宏程序编写非圆曲线的加工方法。
二、抛物线的加工加工如图1所示的抛物线，方程为Z =-2X 201。
设工件坐标系统如图1所示，抛物线的原点为工件坐标系统的原点。
设刀尖在参考点上与工件系统原点的距离为X =400mm，Z=400mm。
采用线段逼近法编制程序。
图1 抛物线B类型的宏程序加工程序：主程序：%0080N0010 G50 X200.0 Z400.0；N0020 M03 S700；N0030 T1010；N0040 G42 G00 X0 Z3.0 D10；N0050 G99 G01 Z0 F0.05；N0060 G65 P9010 A0.01 B2.0 C20.0 D－80.0 E0 F0.03；（调用加工抛物线的子程序,步距为 0.01mm，直径编程。
）N0070 G01 Z-110.0 F0.05；N0080 G40 G00 X200.0 Z400.0 T1000 M05；N0090 M02；子程序：P9010 子程序号N0010 #6=#8； 赋初始值N0020 #10=#6+#1； 加工步距（直径编程）N0030 #11=#10/#2； 求半径（方程中的X）N0040 #15=#11*#11；求半径的平方（方程中的X 2）N0050 #20=#15/#3； 求 X 2/20N0060 #25=－#20； 求 - X 2/20N0070 #12=#11*#2； 求 2X（直径）N0080 G99 G01 X#12 Z#25 F#9； 走直线进行加工N0090 #6=#10； 变换动点N0100 IF [#25 GT #7] GOTO 0020；终点判别N0110 M99； 子程序结束三、正弦曲线的加工加工图2所示的零件。
数控铣床第二章 手工编程中的数学处理
第二章 手工编程中的数学处理
一、作图计算法 作图计算法是以基准绘图为主，并辅以简单加减运算的一种处
理方法，也称作图法。因为这种方法完全依赖于手工及绘图仪的精 度，只适用于精度要求较低或加工轮廓比较简单的零件，因此比较 少用，在此不作介绍。
第二章 手工编程中的数学处理
二、代数、平面几何计算法 要求使用平面几何等数学知识来建立数学模型进行求解。 1)勾股定理：a2+b2=c2。 2)乘方公式：2=a2±2ab+b2。 3)一元二次方程：ax2+bx+c=0(a≠0)的求根公式为 4)圆的标准方程：2+2=R2。
种考级试题还是技能竞赛中都有出现，我们要重点掌握且要熟练运 用此方法。 1.直角三角形的边角关系
sinA=a/c,sinB=b/c,cosA=b/c,cosB=a/c 2.斜三角形的边角关系 1)由平面上任意两点间的距离公式得出余弦定理，即 =（2⁃4） 2)由三角形的面积公式可得出正弦定理，即 S=1/2bcsinA=1/2acsinB=1/2absinC（2⁃5）
图2-6 零件图一
第二章 手工编程中的数学处理
1.试说明基点与节点的区别，并说明利用CAD二维软件(AutoCAD、 CAXA)如何确定基点与节点坐标。 2.非圆曲线轮廓直线逼近的方法有哪些？ 3.如图2-8所示，该轮廓形状由4条直线与3段圆弧组成，圆O1(0，4 0)，R=25mm；圆O2(50，100)，R=55mm；圆O3(60，20)，R=15m m；F点坐标为(65，0)，试求基点A、B、C、D、E在工件坐标系 中的坐标值。
第二章 手工编程中的数学处理
第二节 基点的计算 零件的轮廓是由许多不同的几何要素所组成的，如直线、圆弧、
非圆曲线数控编程技巧
非圆曲线数控编程技巧作者：封金徽来源：《数字技术与应用》2016年第02期摘要：随着我国工业技术的不断发展，智能制造快速进入制造领域，数控技术作为智能制造的中坚力量，受到广泛重视。
非圆曲线被广泛应用到各零件中，数控机床加工非圆曲线有较大的优势，简单、快捷。
本文作者经过多年的实际经验总结了数控加工中非圆曲线的编程步骤和加工方法，就如何灵活运用宏程序加工非圆曲线举例说明，供同行学习，参考。
关键词：非圆曲线数控编程技巧中图分类号：TP391.7 文献标识码：A 文章编号：1007-9416（2016）02-0000-00在数控加工中出现非圆曲线是现代企业加工中重要元素。
非圆曲线包含双曲线、椭圆、正弦、余弦、抛物线等。
包含这些曲线的零件在智能制造中成为主流，也是零件质量好坏的关键。
目前的数控机床还不能直接进行曲线轮廓加工，数控设备只能进行直线插补和圆弧插补，鉴于这样的特点，非圆曲线加工可以将轮廓分成若干小的线段，通过线段拟合的方式无限逼近非圆曲线的形状，线段数量的多少，可以根据轮廓形状误差的要求决定，但加工时节点也不能太多，太多会导致计算量增加，此时可以利用宏程序简化编程，提升加工效率。
本文就以日本FANUC数控系统为例，描述宏程序编写非圆曲线的步骤以及编程技巧。
1非圆曲线编程技巧（1）自变量的选择。
根据非圆曲线的形状要求，来确定采用哪个轴作为自变量。
通过多年的操作经验一般选取变化范围较大的轴作为自变量，在选取时要考虑到表达式是否简单，一般情况主要把z轴作为自变量。
FANUC自变量一般从#1-#200选取。
（2）在确定自变量的起点和终点坐标时要充分考虑非圆曲线在坐标系中的位置，把非圆曲线的起点在坐标系中的坐标作为自变量的起始值，非圆曲线的重点坐标值作为自变量的终点值。
另外，宏表达式要对应因变量和自变量的关系，尤其要注意曲线不同方向表达式的符号选择。
确定非圆曲线起点跟工件坐标系的偏移。
（3）确定非圆曲线宏程序加工方案。

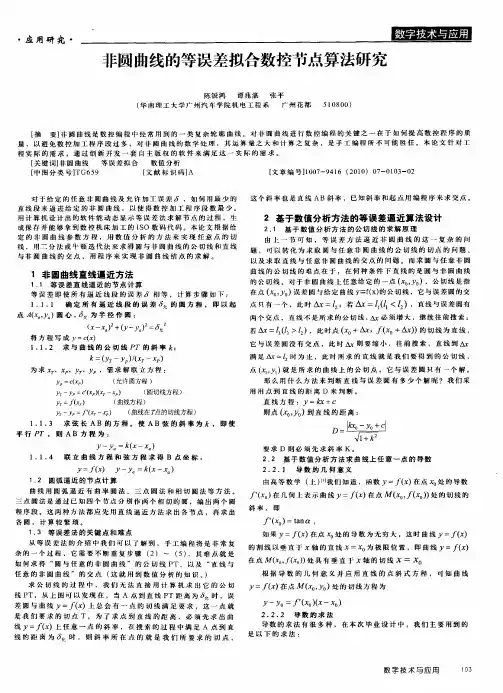

非圆曲线的等误差拟合数控节点算法研究
若 ＝厶 厶＞１ （ ２ ），此时点 （ｏ ｘ Ｘ 十Ａ ，ｆ（ｏ ） 的切线为直线， Ｘ＋ ）
它 与 误 差 圆 没 有 交点 ，此 时 Ａ ｘ则 要 缩 小 ， 往 前 搜 索 ， 直 线 到 满足 Ａ ｘ＝ ｆ 为 止 ， 此 时 所 求 的 直 线 就 是 我 们 要 得 到 的 公 切 线 ， １时
ｋ＝【 ／ ， ） Ｙ —Ｙ ）（ 一 ｘ
为 求 Ｘ 、Ｙ 、Ｙ ｐ ， 需 求 解 联 立 方 程 ：
Ｙ ＝ｃｘ ） （ （ 许圆方程 ） 允 （ 圆切 线方程 ）
点 （ Ｙ） 是 所 求 的 曲线 上 的公 切 点 ，它 与 误 差 圆 只有 一 个 解 。 ， 就
对 于 给 定 的 任 意 非 圆 曲 线 及 允 许 加 工 误 差 ， 如 何 用 最 少 的 直 线段 来 逼 进给 定 的 非 圆 曲 线 ，以 使 得数 控 加工 程 序 段 数 最 少 。 用 计 算 机 设 计 出 的 软 件 能 动 态 显 示 等 误 差 法 求 解 节 点 的 过 程 ， 生 成 保 存 并 能 够 拿 到 数 控 机 床 加 工 的 Ｉ Ｏ 数 码 代 码 。 本 论 文 根 据 给 Ｓ 定 的 非 圆 曲 线 参 数 方 程 ， 用 数 值 分 析 的 方 法 来 实 现 任 意 点 的 切 线 ， 用 二 分 法 或 牛 顿 迭 代 法 来 求 得 圆 与 非 圆 曲 线 的 公 切 线 和 直 线 与 非 圆 曲 线 的 交 点 ，用 程 序 来 实 现 非 圆 曲 线 结 点 的 求 解 。
量 ， 以 避 免 数 控 加 工 程 序 段 过 多 ， 对 非 圆 曲 线 的 数 学 处 理 ， 其 运 算 量 之 大 和 计 算 之 复 杂 ， 是 手 工 编 程 所 不 可 能 胜 任 。 本 论 文 针 对 工 程 实 际 的 需 求 ，通 过 创 新 开 发 一 套 自主 版 权 的 软 件 来 满足 这 一 实 际的 需 求 。 【 键 词 】 圆 曲 线 等 误 差 拟 合 数 值 分 析 关 非 【 图 分 类号 】 中 ＴＧ６ ９ ５ ［ 献 标 识 码 ］ 文 Ａ ［ 章 编 号 ］０ ７ ４１ （ ０ ０ ０ —０ Ｏ —０ 文 １ ０ —９ ６ ２ １ ） ７ １ ３ ２
数控车床加工非圆曲线宏程序编程技巧
数控车床加工非圆曲线宏程序编程技巧机械加工中常有由复杂曲线所构成的非圆曲线(如椭圆曲线、抛物线、双曲线和渐开线等)零件，随着工业产品性能要求的不断提高，非圆曲线零件的作用就日益重要，其加工质量往往成为生产制造的关键。
数控机床的数控系统一般只具有直线插补和圆弧插补功能，非圆曲线形状的工件在数控车削中属于较复杂的零件类别，一般运用拟合法来进行加工。
而此类方法的特点是根据零件图纸的形状误差要求，把曲线用许多小段的直线来代替，根据零件图纸的形状误差，如果要求高，直线的段数就多，虽然可以凭借CAD软件来计算节点的坐标，但是节点太多也导致了加工中的不方便，如果能灵活运用宏程序，则可以方便简捷地进行编程，从而提高加工效率。
一、非圆曲线宏程序的使用步骤(1)选定自变量。
非圆曲线中的X和Z坐标均可以被定义成为自变量，一般情况下会选择变化范围大的一个作为自变量，并且要考虑函数表达式在宏程序中书写的简便，为方便起见，我们事先把与Z 坐标相关的变量设为#100、#101，将X坐标相关的变量设为#200、#201等。
(2)确定自变量起止点的坐标值。
必须要明确该坐标值的坐标系是相对于非圆曲线自身的坐标系，其起点坐标为自变量的初始值，终点坐标为自变量的终止值。
(3)进行函数变换，确定因变量相对于自变量的宏表达式。
(4)确定公式曲线自身坐标系的原点相对于工件原点的代数偏移量(△X和△Z)。
(5)计算工件坐标系下的非圆曲线上各点的X坐标值(#201)时，判别宏变量#200的正负号。
以编程轮廓中的公式曲线自身坐标原点为原点，绘制对应的曲线坐标系的X ′和Z ′坐标轴，以其Z ′坐标为分界线，将轮廓分为正负两种轮廓，编程轮廓在X ′正方向称为正轮廓，编程轮廓在X ′负方向为负轮廓。
如果编程中使用的公式曲线是正轮廓，则在计算工件坐标系下的X坐标值(#201)时，宏变量#200的前面应冠以正号;如公式曲线是负轮廓，则宏变量#200的前面应冠以负号，即#201=±#200+△X 。
数控车加工非圆曲线编程探讨
数控车加工非圆曲线编程探讨摘要：随着科学技术的进步，现代化制造业较之传统制造业取得了相当大的进步，数控技术和数控设备是现代化制造业的基础，它们的发展水平关系到国家的经济发展、综合国力和战略地位，因此，我国在数控技术及产业发展方面采取了重大措施，使我国数控领域得到可持续发展。
本文简要介绍了数控机床的概念，详细论述了数控加工和数控加工的编程方法，并且重点研究了非圆曲线的编程方法。
关键词：数控机床；数控加工；非圆曲线加工；编程方法前言：数控技术也叫做数字化控制技术，是一种按照控制程序，控制程序是工作人员用计算机事先编好的，来执行对机械设备的运动轨迹和外设的操作时序逻辑控制功能，进行机械零件加工的技术，计算机软件的应用代替了原先用硬件逻辑电路组成的数控装置，实现了存储数据、处理数据、运算数据、逻辑判断等各种控制机能，是制造业信息化的重要组成部分。
