75kW水泵自控电气原理图
某给水泵控制原理图以及各种启动方式电气图纸
75KW消防水泵控制柜
75KW消防水泵控制柜（XL-21型）（控制方式：星三角降压起动）内部主要部件：CJ20-250接触器1台CJ20-160接触器1台CJ20-100接触器1台空气开关：CDM10-250/250 1台热继电器：JR16-160A 1只时间继电器、中间继电器等金额：4600元45KW消防水泵控制柜（XL-21型）（控制方式：星三角降压起动）内部主要部件：CJ20-160接触器1台CJ20-100接触器1台CJ20-63 接触器1台空气开关：CDM10-250/160 1台热继电器：JR16-120A 1只时间继电器、中间继电器等金额：3600元37KW消防水泵控制柜（XL-21型）（控制方式：星三角降压起动）内部主要部件：CJX2/CJ20-100接触器1台CJX2/CJ20-80 接触器1台CJ10-40 接触器1台空气开关：CDM10-250/100 1台热继电器：JR16-120A 1只时间继电器、中间继电器等金额：3200元22KW消防水泵控制箱（JF 600×800型）（控制方式：直接起动）空气开关：CDM10-100 1台接触器：CJX2/CJ20-80热继电器：JR16-63A 1只中间继电器等金额：1400元18.5KW消防水泵控制箱2台（JF600×800型）（控制方式：直接起动）内部主要部件：空气开关：CDM10-100 1台接触器：CJX2/CJ20-80热继电器：JR16-63A 1只中间继电器等金额：2800元（2台）。

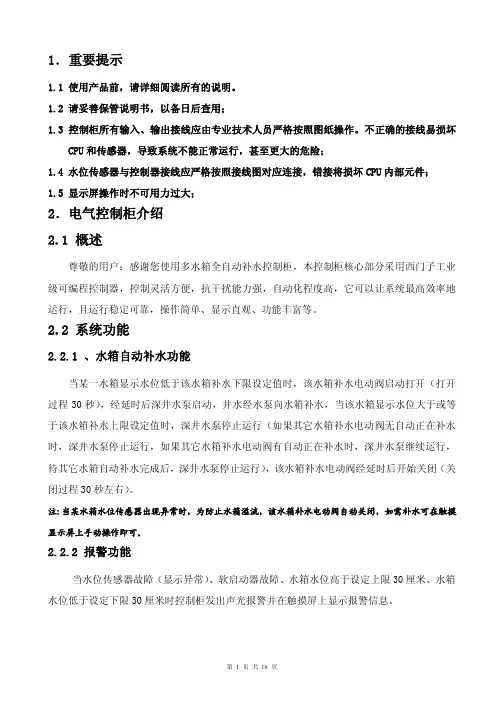

75KW深井泵供水控制柜说明书NEW
1．重要提示1.1 使用产品前，请详细阅读所有的说明。
1.2 请妥善保管说明书，以备日后查用；1.3 控制柜所有输入、输出接线应由专业技术人员严格按照图纸操作。
不正确的接线易损坏CPU和传感器，导致系统不能正常运行，甚至更大的危险；1.4 水位传感器与控制器接线应严格按照接线图对应连接，错接将损坏CPU内部元件； 1.5 显示屏操作时不可用力过大；2．电气控制柜介绍2.1 概述尊敬的用户：感谢您使用多水箱全自动补水控制柜，本控制柜核心部分采用西门子工业级可编程控制器，控制灵活方便，抗干扰能力强，自动化程度高，它可以让系统最高效率地运行，且运行稳定可靠，操作简单、显示直观、功能丰富等。
2.2 系统功能2.2.1 、水箱自动补水功能当某一水箱显示水位低于该水箱补水下限设定值时，该水箱补水电动阀启动打开（打开过程30秒），经延时后深井水泵启动，井水经水泵向水箱补水，当该水箱显示水位大于或等于该水箱补水上限设定值时，深井水泵停止运行（如果其它水箱补水电动阀无自动正在补水时，深井水泵停止运行，如果其它水箱补水电动阀有自动正在补水时，深井水泵继续运行，待其它水箱自动补水完成后，深井水泵停止运行），该水箱补水电动阀经延时后开始关闭（关闭过程30秒左右）。
注:当某水箱水位传感器出现异常时，为防止水箱溢流，该水箱补水电动阀自动关闭，如需补水可在触摸显示屏上手动操作即可。
2.2.2 报警功能当水位传感器故障（显示异常）、软启动器故障、水箱水位高于设定上限30厘米、水箱水位低于设定下限30厘米时控制柜发出声光报警并在触摸屏上显示报警信息。
2.2.3 软启动器简单设置方法（用户勿动）注：FD = 0为键盘控制，其它无效；FD = 1为键盘和端子均可控制，其它无效；FD = 2为端子控制，其它无效。
非专业人员勿动。
3、控制柜的操作控制柜运行时系统的运行参数状态将显示在中文触摸屏上或通过控制器上的通讯口显示在远程计算机上，其中包括标志信息、实时钟（时、分、秒）、水箱实时水位、运行状态、报警信息等；另外，在控制柜上还配备了信号灯指示。

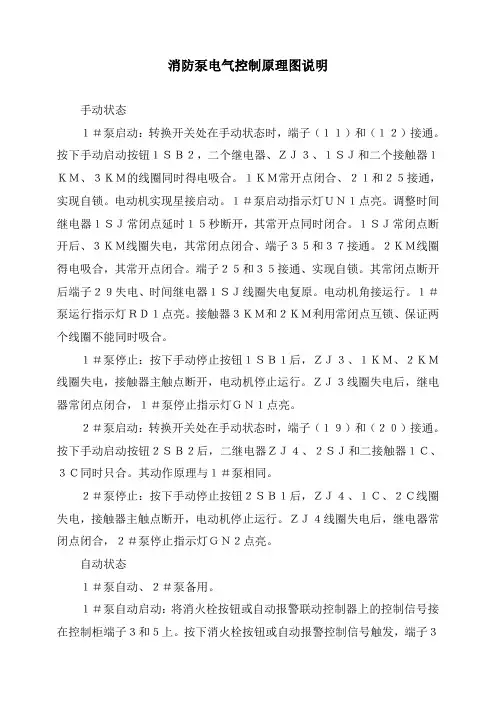

1、消防泵电气控制原理图说明
消防泵电气控制原理图说明手动状态１＃泵启动：转换开关处在手动状态时，端子（１１）和（１２）接通。
按下手动启动按钮１ＳＢ２，二个继电器、ＺＪ３、１ＳＪ和二个接触器１ＫＭ、３ＫＭ的线圈同时得电吸合。
１ＫＭ常开点闭合、２１和２５接通，实现自锁。
电动机实现星接启动。
１＃泵启动指示灯ＵＮ１点亮。
调整时间继电器１ＳＪ常闭点延时１５秒断开，其常开点同时闭合。
１ＳＪ常闭点断开后、３ＫＭ线圈失电，其常闭点闭合、端子３５和３７接通。
２ＫＭ线圈得电吸合，其常开点闭合。
端子２５和３５接通、实现自锁。
其常闭点断开后端子２９失电、时间继电器１ＳＪ线圈失电复原。
电动机角接运行。
１＃泵运行指示灯ＲＤ１点亮。
接触器３ＫＭ和２ＫＭ利用常闭点互锁、保证两个线圈不能同时吸合。
１＃泵停止：按下手动停止按钮１ＳＢ１后，ＺＪ３、１ＫＭ、２ＫＭ线圈失电，接触器主触点断开，电动机停止运行。
ＺＪ３线圈失电后，继电器常闭点闭合，１＃泵停止指示灯ＧＮ１点亮。
２＃泵启动：转换开关处在手动状态时，端子（１９）和（２０）接通。
按下手动启动按钮２ＳＢ２后，二继电器ＺＪ４、２ＳＪ和二接触器１Ｃ、３Ｃ同时只合。
其动作原理与１＃泵相同。
２＃泵停止：按下手动停止按钮２ＳＢ１后，ＺＪ４、１Ｃ、２Ｃ线圈失电，接触器主触点断开，电动机停止运行。
ＺＪ４线圈失电后，继电器常闭点闭合，２＃泵停止指示灯ＧＮ２点亮。
自动状态１＃泵自动、２＃泵备用。
１＃泵自动启动：将消火栓按钮或自动报警联动控制器上的控制信号接在控制柜端子３和５上。
按下消火栓按钮或自动报警控制信号触发，端子３和５连通，继电器线圈ＺＪ１得电吸合，报警信号灯Ｒ点亮。
由于转换开关处于１＃泵自动位置，端子（９）和（１０）连通。
ＺＪ１吸合后其常开点闭合，端子３、７、（９）、（１０）５９、２５连通。
电动机实现星启动角运转，其动作原理同手动。
消火栓按钮或报警信号复位，端子３和５断开，线圈ＺＪ１失电，其常开点断开。
线圈ＺＪ３、１ＫＭ、２ＫＭ失电，电动机停止运行。
大型水塔自动控制供水线路图
电动机知识大型水塔自动控制供水线路图_电路图在自备大型水塔的单位，往往供水抽水泵电动机容量较大，一般均在40~75KW左右。
因此一般都采用工人看守水塔，并且应用降压配电柜来起动电动机。
现市场上虽有晶体管自动水位控制器出售，但对大型水位水塔供水实现自动控制还有很多连接上的问题难以解决。
〃变频器在恒压供水方面的应用〃供水专用变频器在泵站恒压供水中的应用〃超大型电动机起动方法之比较〃变频器在变频恒压供水设备中的应用〃变频器在恒压供水控制系统中的应用〃农用无塔增压式供水器电路图_电路图〃惠州阿尔法变频器在恒压供水中的应用〃变频器在恒压供水方面的应用〃变频器在恒压供水方面的应用分析〃普传变频器在供水控制系统中的应用〃变频器在恒压供水系统中的节能应用〃中、大型电动机的新包装〃恒压供水变频节能与应用匿名随着起重机的不断发展，传统控制技术难以满足起重机越来越高的调速和控制要求。
在电子技术飞速发展的今天，起重机与电子技术的结合越来越紧密，如采用PLC取代继电器进行逻辑控制，交流变频调速装置取代传统的电动机转子串电阻的调速方式等。
在选型对比基础上，本项目电动机调速装置采用了先进的变频调速方案，变频器最终选型为ABB变频器ACS800，电动机选用专用鼠笼变频电动机。
在众多交流变频调速装置中，ABB变频器以其性能的稳定性，选件扩展功能的丰富性，编程环境的灵活性，力矩特性的优良性和在不同场合使用的适应性，使其在变频器高端市场中占有相当重要的地位。
ACC800变频器是ACS800系列中具有提升机应用程序的重要一员，它在全功率范围内统一使用了相同的控制技术，例如起动向导，自定义编程，DTC控制等，非常适合作为起重机主起升变频器使用。
本文结合南京梅山冶金发展有限公司设备分公司所负责维修管理的宝钢集团梅钢冷轧厂27台桥式起重机变频调速控制系统，详细介绍ACC800变频器在起重机主起升中的应用。
1DTC控制技术DTC（直接转矩控制，DirectTorqueControl）技术是ACS800变频器的核心技术，是交流传动系统的高性能控制方法之一，它具有控制算法简单，易于数字化实现和鲁棒性强的特点。
水泵工作原理图
水泵工作原理图
水泵是一种用来输送液体的机械设备，其工作原理图如下：
首先，水泵的工作原理图中包括了水泵本体、电机、进水口、出水口、叶轮等组成部分。
当电机启动时，通过传动装置使叶轮开始旋转。
叶轮旋转时，叶片与水之间会产生一定的离心力，使得水被吸入进水口，然后在叶轮的作用下，水被迫通过出水口流出。
其次，水泵工作原理图中的叶轮是水泵的关键部件之一。
叶轮的设计和制造对水泵的性能有着重要的影响。
叶轮的形状、叶片的数量和角度都会影响水泵的流量和扬程。
一般来说，叶轮的叶片越多，水泵的流量就越大；叶片的角度越大，水泵的扬程就越高。
另外，水泵的工作原理图中的进水口和出水口也是至关重要的。
进水口的设计应该能够有效地引导水进入叶轮，减小水流的阻力；而出水口的设计则需要考虑水流的平稳流出，避免因为水流速度过快而产生的压力损失。
最后，水泵的工作原理图中的电机也是不可或缺的部分。
电机的功率和转速会直接影响水泵的流量和扬程。
因此，在选择水泵时，需要根据实际需求确定所需的电机功率和转速，以确保水泵的正常运行。
总的来说，水泵工作原理图所展示的是水泵在工作时的各个部件之间的协调配合。
只有各个部件都能够正常工作，水泵才能够有效地输送液体。
希望通过这份水泵工作原理图，能够帮助大家更好地理解水泵的工作原理，为实际应用提供参考。
增压水泵保护器电路图及原理
上传者：dolphin浏览次数:267分享到： 开心网 人人网 新浪微博 EEPW微博
本电路是家用增压水泵保护器，不仅能为家庭水压增压，而且还能有效地保护电机。电路如图所示。市电经变压器T降压、整流二极管VDl～VD4整流、IC2作时闭合电源开关S，若水管无水，则P与地近似绝缘状态，反相器ICl输入高电平，输出低电平，VT截止，J释放。其触点J-1断开，增压水泵M不运转，从而避免了水泵空转。若水管内有水，P与钢管外壳经水电阻导通，ICl输入低电平，输出高电平，VT导通，J吸合，水泵M正常运转。IC1取CD4069型六反相器，图中仅使用其中一组反相器，其余五组反相器悬空不用(将其输入端全部接地，以防干扰)。P为无水检测传感器，需要自制。方法是：在水管上钻一个孔，将汽车火花塞装入，注意加垫以防漏水，在火花塞针处引出P极，水管(钢管)外壳接地就可以。
水泵自动供水电路
水泵自动供水电路2008-03-13 20:10:34| 分类：电器接线图电力|举报|字号订阅自动抽水控制器(二根线)1《电子报》曾介绍过多款实用的自动抽水电路，这些电路都需要3根以上的水位探测信号线。
由于水塔与水泵的距离较远，为了节省线材和减少架线的难度。
本人设计了一款只有两根信号线的自动抽水控制电路。
用来控制自家水泵，性能稳定可靠，现介绍给大家。
电路原理：如图：图中继电器J是用来控制水泵的电源，电容Ｃ１是为了消除信号线上的干扰。
IC ：ＮＥ５５５接成施密特触发电路，利用其回差特性而达到保持的目的。
自动抽水：当水位下降低于C点时，C点悬空。
IC的②脚低于1／3Ｖｃｃ，其③脚输出高电平，继电器得电吸合，启动水泵抽水，水位逐渐上升。
中间保持：当水位上升到Ａ点到Ｂ点之间时，电阻R4被串接入电路，此时P点电位控制在1／2Ｖｃｃ左右，触发器保持原来的状态不变。
抽水自停：当水位上升至Ａ点时，由于水电阻较小,P点电位高于2／3Ｖｃｃ，ＩＣ的③脚输出低电平，继电器断电，水泵停止抽水。
这样可以达到自动抽水的目的。
该电路简单、制作容易，一般不需调试就可以工作。
说明: 水位探测线A B C可直接用胶皮铝线做成，插到水池里，BC要求靠得很近但不能直接接触.A是最高水位探测线，C是最低水位探测线用自动供水器电路图2本例介绍的农用自动供水器，可用于对三相（采用交流380V电压）水泵和单相（采用交流220V电压）水泵的自动控制，实现无人值守自动抽水。
电路工作原理该农用自动供水器电路由电源电路、水位检测电路和控制执行电路组成，如图1 所示。
图2 水泵自动供水器电路电源电路由电源变压器T、整流二极管VD1～VD4和滤波电容器C组成。
水位检测电路由高水位电极A、低水位电极B和主电极C组成。
控制执行电路由继电器K、控制晶体管V和交流接触器KM等元件组成。
交流220Y电压经T降压、VD1～VD4整流和C滤波后，产生直流12V电压，供给控制执行电路。
