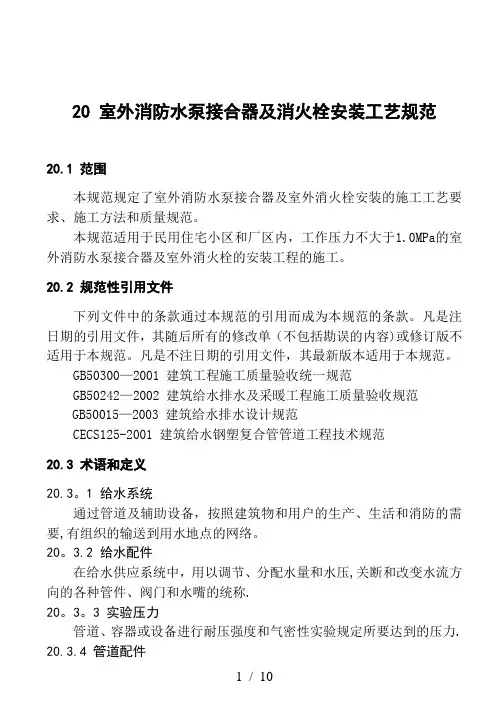

20 室外消防水泵接合器及消火栓安装工艺规范20.1 范围本规范规定了室外消防水泵接合器及室外消火栓安装的施工工艺要求、施工方法和质量规范。
本规范适用于民用住宅小区和厂区内，工作压力不大于1.0MPa的室外消防水泵接合器及室外消火栓的安装工程的施工。
20.2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本规范。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB50300-2001 建筑工程施工质量验收统一规范GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GB50015-2003 建筑给水排水设计规范CECS125-2001 建筑给水钢塑复合管管道工程技术规范20.3 术语和定义20.3.1 给水系统通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点的网络。
20.3.2 给水配件在给水供应系统中，用以调节、分配水量和水压，关断和改变水流方向的各种管件、阀门和水嘴的统称。
20.3.3 实验压力管道、容器或设备进行耐压强度和气密性实验规定所要达到的压力。
20.3.4 管道配件管道与管道或管道与设备连接用的各种零、配件的统称。
20.3.5 钢塑复合管在钢管内壁衬涂一定厚度塑料复合而成的管子，钢塑复合管含衬塑钢管和涂塑钢管。
20.3.6卡箍式连接在管段端部压出凹槽，通过专用卡箍，辅以橡胶密封圈，扣紧沟槽而连接的方式。
20.3.7 压槽采用机械方法将管子端部压出规范凹槽的工艺。
20.4 施工准备20.4.1 技术准备20.4.1.1 施工图应经设计单位、建设单位、监理单位和施工单位会审，并经设计单位进行设计交底；图纸会审应形成会审纪要，设计变更应经过设计单位同意。
20.4.1.2 编制《施工方案》，并报上级主管部门和监理单位审核批准。
20.4.1.3 熟悉施工图，熟悉国家或行业室外消防水泵接合器及室外消火栓安装的施工工艺规范、验收规范和规范图等。
消防水泵接合器的设置安装与与调试20241012版
02
分区供水应分区设置水泵接合器
在消防车供水压力范围内
当采用分区供水时，应在消防车供水压力 范围内的分区设置水泵接合器。
高度超过供水高度
当建筑物高度超过消防车供水高度时，消防 给水应在设备层等方便操作的地点设置手抬 泵或移动泵接力供水的吸水和加压接口。
距室外消火栓15m-40m
消防水泵接合器距室外消火栓或消防水池的距离 不宜小于 15m，并不宜大于 40m。
消防水泵接合器应设置场所
下列场所的室内消火栓给水系统应设置消防水泵接合器
1.高层民用建筑 2.设有消防给水的住宅、超过五层的其他多层民用建筑； 3.超过2层或建筑面积大于10000平方米的地下或半地下建 筑（室）、室内消火栓设计流量大于10L/s平战结合的人防 工程； 4.高层工业建筑和超过四层的多层工业建筑； 5.城市交通隧道。
冬季防冻措施
定期检查保温情况
冬季应对消防水泵接合器采取防冻措施，并定期检查其保温情况。
采取防冻措施
在寒冷地区，冬季应对消防水泵接合器采取防冻措施。
阀门启闭灵活
阀门启闭应灵活。
地下式水泵接合器
地下式水泵接合器应采用铸有“消防水 泵接合器”标志的铸铁井盖。
井盖标志
永久性固定标志
并在附近设置指示其位置的永久性固定 标志。
05
密封性试验
按相关标准执行
密封性试验应按消火栓系统或自动喷水灭火系统的相关标 准执行。
试验压力1.5倍工作压力
试验压力为工作压力的 1.5 倍。
消防工程
颜涛
2024-10
目 录
01 一 般 规 定 02 分 区 供 水 设 置 03 组 装 式 与 整 体 式 安 装 04 安 全 阀 及 止 回 阀 安 装 05 调 试 与 试 验 06 日 常 检 查 与 维 护
消防水泵接合器设计与施工注意事项(通用版)
( 安全论文 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改消防水泵接合器设计与施工注意事项(通用版)Safety is inseparable from production and efficiency. Only when safety is good can we ensure better production. Pay attention to safety at all times.消防水泵接合器设计与施工注意事项(通用版)摘要：根据工程经验，介绍了消防水泵接合器设置的原则，型式、数量的确定以及位置选择的方法水泵接合器设置在设计、施工方面存在的一些问题，提出可兹借鉴的经验。
关键词：消防；水泵；接合器消防水泵接合器是消防车与建筑物内部水消防民统的接口，是建筑物内消防系统的重要应急供水呆证设施，因此，现行的《高规》、《建规》、《喷规》、《人防规》等均要求设置与系统相应的消防水襄接合器。
下面结合本人的工程实践，谈谈消防水泵接合器设计与施工中应注意的几个问题。
1,设计中注意事项1.1规格与数量消防水泵接合器按其与系统连接出水管的公称直径来分，有100和150mm二种规格，其相应的进水流量分别为10-15和30-50L／s。
理论上系统所需的消防水泵接合器数量应根据该系统所需的消防用水量除以相应规格的消防水泵接合器进水流量确定。
但应注意：出水管DNl00的消防水泵接合器的进水接口为2个DN65接口，出水管DNl50的消防水泵接合器的进水接口为2个DN80接口，而目前国内大部分城市消防队装备的消防水带接口仅为DN65型，为避免贻误战机，方便消防队员使用，宜结合当地消防队装备情况，统一采用出水管DNl00型规格的消防水泵接合器，数量为系统所需的消防用水量除以10-15L／s，取整确定。
室外消防水泵接合器及室外消火栓安装工艺标准
20 室外消防水泵接合器及消火栓安装工艺规范20.1 范围本规范规定了室外消防水泵接合器及室外消火栓安装的施工工艺要求、施工方法和质量规范。
本规范适用于民用住宅小区和厂区内，工作压力不大于1.0MPa的室外消防水泵接合器及室外消火栓的安装工程的施工。
20.2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本规范。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB50300-2001 建筑工程施工质量验收统一规范GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GB50015-2003 建筑给水排水设计规范CECS125-2001 建筑给水钢塑复合管管道工程技术规范20.3 术语和定义20.3.1 给水系统通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点的网络。
20.3.2 给水配件在给水供应系统中，用以调节、分配水量和水压，关断和改变水流方向的各种管件、阀门和水嘴的统称。
20.3.3 实验压力管道、容器或设备进行耐压强度和气密性实验规定所要达到的压力。
20.3.4 管道配件管道与管道或管道与设备连接用的各种零、配件的统称。
20.3.5 钢塑复合管在钢管内壁衬涂一定厚度塑料复合而成的管子，钢塑复合管含衬塑钢管和涂塑钢管。
20.3.6卡箍式连接在管段端部压出凹槽，通过专用卡箍，辅以橡胶密封圈，扣紧沟槽而连接的方式。
20.3.7 压槽采用机械方法将管子端部压出规范凹槽的工艺。
20.4 施工准备20.4.1 技术准备20.4.1.1 施工图应经设计单位、建设单位、监理单位和施工单位会审，并经设计单位进行设计交底；图纸会审应形成会审纪要，设计变更应经过设计单位同意。
20.4.1.2 编制《施工方案》，并报上级主管部门和监理单位审核批准。
20.4.1.3 熟悉施工图，熟悉国家或行业室外消防水泵接合器及室外消火栓安装的施工工艺规范、验收规范和规范图等。
消防水泵接合器标准
消防水泵接合器标准
消防水泵接合器是消防系统中重要的组成部分，其作用是连接消防水泵和供水
管网，为消防系统提供稳定的水源。
为了确保消防水泵接合器的正常运行和可靠性，制定了一系列的标准来规范其设计、制造和安装。
首先，消防水泵接合器的设计应符合国家相关标准和规范，包括结构设计、材
料选用、安全阀设置等方面。
设计时需要考虑到消防水泵的流量、压力和工作环境等因素，确保其能够满足消防系统的需要，并且具有一定的安全保护功能。
其次，消防水泵接合器的制造应符合相关的质量标准，包括材料的选择、加工
工艺、检测方法等。
制造过程中需要严格控制每个环节，确保产品质量稳定可靠，能够长期稳定运行。
另外，消防水泵接合器的安装也需要按照标准进行操作，包括连接方式、密封
要求、安全阀的调试等。
安装人员需要具备一定的专业知识和技能，按照标准要求进行操作，确保接合器安装牢固、密封可靠。
此外，消防水泵接合器的维护和保养也是非常重要的，定期进行检查、清洗和
润滑，及时发现问题并进行处理，确保其正常运行。
同时，需要定期进行安全阀的检测和调试，确保其在正常工作压力范围内。
最后，消防水泵接合器的使用应符合相关的操作规程，操作人员需要接受专业
的培训，掌握正确的操作方法，确保其安全可靠地运行。
总之，消防水泵接合器作为消防系统中的重要设备，其标准的制定和执行对于
确保消防系统的正常运行和灭火效果具有重要意义。
只有严格执行相关标准，才能保证消防水泵接合器的质量和性能达到预期的要求，为消防工作提供可靠的保障。
室外消防水泵接合器及室外消火栓安装工艺标准
20 室外消防水泵接合器及消火栓安装工艺规范20.1 范围本规范规定了室外消防水泵接合器及室外消火栓安装的施工工艺要求、施工方法和质量规范。
本规范适用于民用住宅小区和厂区内，工作压力不大于1.0MPa的室外消防水泵接合器及室外消火栓的安装工程的施工。
20.2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版不适用于本规范。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB50300—2001 建筑工程施工质量验收统一规范GB50242—2002 建筑给水排水及采暖工程施工质量验收规范GB50015—2003 建筑给水排水设计规范CECS125-2001 建筑给水钢塑复合管管道工程技术规范20.3 术语和定义20.3。
1 给水系统通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要,有组织的输送到用水地点的网络。
20。
3.2 给水配件在给水供应系统中，用以调节、分配水量和水压,关断和改变水流方向的各种管件、阀门和水嘴的统称.20。
3。
3 实验压力管道、容器或设备进行耐压强度和气密性实验规定所要达到的压力.20.3.4 管道配件管道与管道或管道与设备连接用的各种零、配件的统称。
20.3。
5 钢塑复合管在钢管内壁衬涂一定厚度塑料复合而成的管子，钢塑复合管含衬塑钢管和涂塑钢管。
20。
3.6卡箍式连接在管段端部压出凹槽，通过专用卡箍,辅以橡胶密封圈，扣紧沟槽而连接的方式。
20.3。
7 压槽采用机械方法将管子端部压出规范凹槽的工艺。
20。
4 施工准备20.4。
1 技术准备20。
4。
1。
1 施工图应经设计单位、建设单位、监理单位和施工单位会审，并经设计单位进行设计交底；图纸会审应形成会审纪要，设计变更应经过设计单位同意。
20.4。
1.2 编制《施工方案》，并报上级主管部门和监理单位审核批准.20.4.1。
3 熟悉施工图，熟悉国家或行业室外消防水泵接合器及室外消火栓安装的施工工艺规范、验收规范和规范图等。
消防水泵接合器安装规范
消防水泵接合器安装规范
1消防水泵接合器安装规范
消防水泵接合器是消防系统中一个重要的组成部分。
它主要用于连接水泵、管道系统和管路以及水泵系统之间的配件，它可以确保系统正确运行，并为水泵提供所需的液压平衡，保持水泵的正常运行。
为了保证安全可靠的使用，请遵守以下安装规范。
1.确定接合器的安装位置
在安装消防水泵接合器之前，应仔细确定接合器的安装位置，以确保接合器的安装稳定，符合系统的规范要求，并且接合器距离大型水泵的安装距离也遵守了要求。
位置需要大于2m，需要对其他周围设备造成的影响做出必要的考虑，并确保接合器的安装位置满足工程要求。
2.使用正确的安装工具
消防水泵接合器安装时，要使用正确的安装工具，例如螺丝刀和钻头，这样可以确保接合器的松紧度。
如果接合器松紧度不足，会导致接合器在运行过程中脱落，影响管道系统的正常运行，给用户造成严重的安全隐患。
3.检查和整理接合器
在安装消防水泵接合器之后，要认真检查接合器，确认齐全并整理好接合器，保证所有接合件都位于正确的位置，并且螺母和螺栓的安装标准符合要求。
4.故障排除和维护
消防水泵接合器的常规维护和检查应每月1次，每次维护都应检查接合器的摩擦力和松紧度，如果检查发现接合器有任何故障，应及时排除故障，确保系统的安全运行。
以上是有关消防水泵接合器安装规范的介绍，在消防水泵接合器安装时，应参照以上安装流程，以保证接合器的正确安装，确保系统的安全可靠运行。
水泵接合器及地上消火栓安装施工工艺标准.
室外消防水泵接合器及地上消火栓安装施工工艺标准（QB—CNCEC J050502—2004）1 适用范围本工艺标准适用于工业与民用建筑消防水泵接合器及室外消火栓安装工程。
2 施工准备2.1 原材料要求：2。
1。
1 水泵接合器及室外消火栓品种、规格符合设计要求，并有出厂合格证及国家颁发的生产许可证.2.1。
2 给水铸铁管件规格、品种应符合设计要求,管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、飞刺和疙瘩。
给水铸铁管及管件的承插口的内外径及管件造型规矩，铸铁管及管件有出厂合格证。
2。
1。
3 阀门无裂纹，开关灵活严密，铸造规矩，手轮无损坏，并有出厂合格证。
2.1。
4 钢管及管件,管内壁无飞刺、砂眼，并有出厂合格证.2。
1。
5 捻口水泥一般采用525＃的硅酸盐水泥和膨胀水泥（采用石膏矾土膨胀水泥或硅酸盐膨胀水泥）。
水泥必须有出厂合格证.2。
1。
6 其他材料：精制六角带帽螺栓、石棉橡胶板、铅油、清油、机油、石棉线、油麻、乙炔、氧气、黑玛钢丝墙。
2。
2 主要施工机具2。
2.1交流弧焊机、导链、滑轮、人字桅杆(架）、电动套丝机。
2.2。
2管钳子、活扳手、钢锯、手锤、凿子、套丝板、钢丝绳、钢丝夹。
2。
3 作业条件2。
3。
1各类机具、设备及材料均已进场，并有产品质量合格证。
2.3.2支撑消火栓、阀门的混凝土墩或砖墩已砌筑完，并达到强度。
3 操作工艺3。
1 工艺流程3.2 操作细则3。
2。
1 消防水泵接合器安装3.2.1.1水泵接合器安装在接近主楼外墙的一侧,附近40m以内有可供取水的室外消火栓或消防水池。
3。
2.1.2水泵接合器的规格应根据设计选定，有三种类型：地下型、地上型、墙壁型(安装形式见图3.2.1.2(1）、图3。
2.1。
2(2）、图3。
2.1.2（3））。
其安装位置应有明显标志，阀门位置应便于操作，接合器附近不得有障碍物。
安全阀应按系统工作压力确定压力,防止外来水源压力过高破坏室内管网及部件，接合器应有泄水阀。
消防水泵接合器及室外消火栓安装工艺标准
消防水泵接合器及室外消火栓安装工艺标准1 适用范围本章适用于工作压力不大于的室外给水管网系统中的消防水泵接合及消火栓安装工程的质量检验与验收。
2 编制依据《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002 ）3 施工准备材料准备严格检查消火栓、接合器等处开关是否灵活、严密、吻合，消防水泵接合器上所用的止回阀、安全阀、控制阀均应具有出厂合格证。
消防接合器、室外消火栓、阀门等产品型号的选用应满足设计要求。
所有管材和管件均应有出厂合格证。
机具准备机械：套丝机、试压泵、砂轮机、磨光机、电焊机、虎钳、钩槽机等。
工具：钢锯弓、活动扳手、管钳等。
量具：水平尺、压力表、钢卷尺、游标卡尺等。
作业条件室外地下消火栓应砌筑的消火栓井和室外地上式消火栓应砌筑的消火栓闸门井已砌筑。
4 施工工艺工艺流程操作工艺室外消火栓安装（1）消火栓管道的安装分支管安装和干管安装两种方式，根据现场的实际情况选用。
（2）安装形式为“浅装”的消火栓，从干管接出的支管应尽量短。
（3）消火栓短管与给水管道的连接可采用法兰、承插接口形式，一般情况下压力为的采用法兰连接，压力为的采用承插连接。
（4）消火栓设有自动放水装置，当内置出水阀门关闭时自动放空消火栓内留存的积水，以防消水栓冻裂。
5）消火栓弯管底座或消火栓三通下设支墩，支墩必须托紧弯管或三通底部(6)地上式消火栓的放水嘴以下土层，应铺设一层卵石渗水层。
(7)埋入土中的管道防腐按图纸设计要求，法兰接口涂沥青冷底子油及沥青漆两道，并用沥青麻布或厚底塑料薄膜包严。
消防水泵接合器安装。
(1)消防水泵接合器的安装，应与地面垂直，无明显倾斜。
(2 )地上式接合器的接口中心高度距地700mm 、墙壁式水泵接合器的接口中心高度距地1100mm 。
(3)地下式水泵接合器的接口顶部距井盖底面250〜400mm。
(4)水泵接合器本体与带座弯管之间，应连接一根长度合适的双法兰短管，该短管用钢管制作，内壁应涂防锈漆，外壁应泖沥青防腐。
消防水泵安装施工方案
一、编制依据1. 《消防给水及消火栓系统技术规范》GB50974-20142. 《建筑工程施工质量验收统一标准》GB50300-20133. 《建筑给排水及采暖工程施工质量验收规范》GB50242-20024. 《建筑电气工程施工质量验收规范》GB50303-20025. 《消防设施工程施工及验收规范》GB50151-2010二、施工内容1. 消防水泵房内图纸深化2. 消防水泵安装3. 消防管道及管道阀门安装4. 水泵控制柜安装5. 电缆桥架及电线管敷设安装6. 消防水系统安装三、施工工艺1. 施工准备（1）熟悉图纸，了解消防水泵房的设计要求，明确施工内容。
（2）检查施工现场，确保具备施工条件。
（3）组织施工人员学习施工方案，明确施工工艺和质量要求。
2. 消防水泵安装（1）检查水泵基础，确保基础尺寸、位置、标高符合设计要求。
（2）清理基础表面，凿除不牢固的混凝土。
（3）安装水泵，调整水泵位置，使其符合设计要求。
（4）连接水泵进出口管道，确保管道连接牢固、密封。
（5）进行水泵试运行，检查水泵运行是否正常。
3. 消防管道及管道阀门安装（1）根据设计图纸，铺设消防管道。
（2）安装管道阀门，确保阀门安装牢固、开启灵活。
（3）对管道进行试压，确保管道强度和密封性能。
4. 水泵控制柜安装（1）检查水泵控制柜，确保控制柜符合设计要求。
（2）安装水泵控制柜，调整位置，使其符合设计要求。
（3）连接控制柜与水泵，确保连接牢固、线路正确。
5. 电缆桥架及电线管敷设安装（1）根据设计图纸，铺设电缆桥架。
（2）安装电线管，确保电线管安装牢固、线路正确。
（3）对电线管进行绝缘测试，确保绝缘性能良好。
6. 消防水系统安装（1）根据设计图纸，安装消防水箱、消防水泵接合器等设备。
（2）连接消防管道，确保管道连接牢固、密封。
（3）进行消防系统试运行，检查系统运行是否正常。
四、施工质量控制1. 施工过程中，严格执行施工规范和质量标准。
建筑工程消防水泵接合器安装技术要求
建筑工程消防水泵接合器安装技术要求I消防水泵接合器墙壁式安装,油漆标识阀门井标准施工消防水泵接合器安装施工水泵接合器安装大样图1、工艺流程：图纸优化复核T接合器安装位置定位T管道及接合器标高定位T接合器检修阀门、阀门井定位施工安装T接合器安装T油漆、保温T标示标识2、操作工艺：2.1消防水泵接合器应安装在接近主楼的一侧，安装在便于消防车接近的人行道或非机动车行驶地段，附近40m以内有可取水的室外消火栓或贮水池。
2.2消防水泵接合器按管径分为DN100 DN15两种，按安装位置分为地下式、地上式、墙壁式三类，并有相应的标准图集供使用，图为墙壁式。
2.3根据复核后的施工图，确定消防水泵接合器的安装位置及室外标高，确定检修阀门井位置及标高。
施工完成后，露出地面以上的管道、接合器，要有保温措施。
2.4地上式水泵接合器接口中心高度距地700mm墙壁式水泵接合器接口中心距地1100mm地下式水泵接合器接口顶部距井盖底面250-400mm。
3、质量要求：3.1消防水泵接合器的安全阀及止回阀安装位置和方向应正确，阀门启闭应灵活。
安全阀出口压力应校准3.2墙壁式消防水泵接合器安装高度如设计未要求，出水栓口中心距地面应为1.10m,与墙面上的门、窗、孑L、洞的净距离不应小于2.0m, 且不应安装在玻璃幕墙下方。
其上方应设有防坠落物打击的措施。
3.3消防水泵接合器的各栓口安装高度允许偏差为士20mm消防水泵接合器的位置标志应明显, 栓口的位置应方便操作。
地上消防水泵接合器应设置与消火栓区别的固定标志。
3.4成排排列时排列整齐、标高一致、油漆均匀光滑、标识标牌清楚、目标清晰、美观、不占地面位置,使用方便。
3.5设置在绿化带内水泵接合器应设有通往消防通道的道路。
消防水泵接合器及室外消火栓安装施工工艺标准
2003-12-01发布 2004-01-01实施目录前言1 适用范围2 规范性引用文件3 施工准备4 施工工艺5 质量标准6 成品保护7 职业安全健康和环境措施8. 质量记录前言建立消防水泵接合器及室外消防栓施工工艺标准既是建筑施工质量验收新版规范的要求,也是规范企业自身的施工行为,是公司健全管理体系,提升企业管理水平的需要,本标准对消防水泵接合器及室外消防栓的施工工艺要求进行了规定。
消防水泵接合器及室外消火栓安装施工工艺标准1 适用范围本工艺标准适用于火力发电厂厂区室外给水管网安装工程的施工。
2 规范性引用文件《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002《给排水标准图集》99S203 、99S201《施工工艺标准编写导则》Q/AEPC-T GC22-20033 施工准备3.1 技术准备施工前平面布置图、系统图、安装图等施工图及有关技术文件应齐全。
3.2 材料准备系统组件、管件及其它设备及材料应符合设计要求和国家现行有关标准的规定，并应具有出厂合格证。
3.3 作业条件3.3.1 施工现场及中使用的水、电、气应满足施工要求，并能保证连续施工。
3.3.2 系统组件、管件及其它设备、材料应能保证正常施工。
4 施工工艺4.1 消防水泵接合器的组装应按接口、本体、联接管、止回阀、安全阀、放空管、控制阀的顺序进行。
止回阀的安装方向应使消防用水能从消防水泵接合器进入系统。
4.2 消防水泵接合器的安装应符合以下要求：4.2.1 应安装在便于消防车接近的人行道或非机动车行驶地段；4.2.2 地下消防水泵接合器应采用有“消防水泵接合器”标志的铸铁井盖，并在附近设置指示其位置的固定标志。
4.2.3 地上消防水泵接合器应设置与消火栓区别的固定标志。
4.2.4 墙壁消防水泵接合器的安装应符合设计要求，4.2.5 设计无要求时，其安装高度宜为1.1m，4.2.6 与墙面上的门、窗、孔、洞的净距离不应小2m，且不应安装在玻璃幕墙下方。
水泵接合器设置规范
