负反馈放大器原理分析

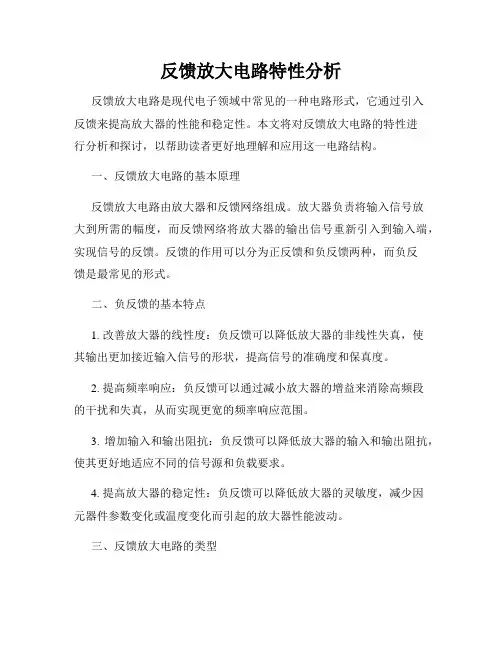

反馈放大电路特性分析
反馈放大电路特性分析反馈放大电路是现代电子领域中常见的一种电路形式，它通过引入反馈来提高放大器的性能和稳定性。
本文将对反馈放大电路的特性进行分析和探讨，以帮助读者更好地理解和应用这一电路结构。
一、反馈放大电路的基本原理反馈放大电路由放大器和反馈网络组成。
放大器负责将输入信号放大到所需的幅度，而反馈网络将放大器的输出信号重新引入到输入端，实现信号的反馈。
反馈的作用可以分为正反馈和负反馈两种，而负反馈是最常见的形式。
二、负反馈的基本特点1. 改善放大器的线性度：负反馈可以降低放大器的非线性失真，使其输出更加接近输入信号的形状，提高信号的准确度和保真度。
2. 提高频率响应：负反馈可以通过减小放大器的增益来消除高频段的干扰和失真，从而实现更宽的频率响应范围。
3. 增加输入和输出阻抗：负反馈可以降低放大器的输入和输出阻抗，使其更好地适应不同的信号源和负载要求。
4. 提高放大器的稳定性：负反馈可以降低放大器的灵敏度，减少因元器件参数变化或温度变化而引起的放大器性能波动。
三、反馈放大电路的类型1. 电压串联反馈：将反馈信号以电压的形式串联到放大器的输入端。
这种反馈方式常用于放大器的增益控制和频率响应改善。
2. 电流并联反馈：将反馈信号以电流的形式并联到放大器的输入端。
这种反馈方式可以提高放大器的输入阻抗和线性度。
3. 变压器反馈：通过变压器将输出信号部分作为反馈信号输入到放大器的输入端。
这种反馈方式常用于功率放大器和音频放大器等场合。
4. 共模反馈：将共模信号作为反馈信号用于抑制共模干扰。
这种反馈方式常用于差分放大器等电路中。
四、反馈放大电路的实际应用反馈放大电路广泛应用于各种电子设备和系统中，如音频放大器、射频放大器、运算放大器、电源管理以及通信系统中的前端放大器等。
在这些应用中，反馈放大电路能够提供稳定的放大倍数、低失真的信号放大和抗干扰能力，满足不同应用场景的实际需求。
总结：反馈放大电路是一种常见且重要的电路结构，通过引入负反馈可以改善放大器的性能和稳定性。
负反馈放大电路实验报告
负反馈放大电路实验报告一、实验目的。
本实验旨在通过搭建和测试负反馈放大电路，加深对负反馈原理的理解，掌握负反馈放大电路的基本特性和工作原理。
二、实验原理。
负反馈放大电路是在放大器的输出端和输入端之间加入反馈电路，使得输出信号的一部分反馈到输入端，从而抑制放大器的增益，降低失真，提高稳定性和线性度。
三、实验器材。
1. 信号发生器。
2. 示波器。
3. 电阻、电容。
4. 电压表。
5. 万用表。
6. 负反馈放大电路实验箱。
四、实验步骤。
1. 按照实验箱上的示意图连接负反馈放大电路。
2. 调节信号发生器的频率和幅度，观察输出端的波形变化，并用示波器观察输入输出波形的相位差。
3. 测量输入端和输出端的电压、电流，计算增益和带宽。
4. 调节反馈电路的参数，观察输出波形的变化。
五、实验结果与分析。
通过实验我们观察到，在负反馈放大电路中，输出波形的失真明显降低，相位差减小，增益稳定性提高。
当调节反馈电路的参数时，输出波形的变化也相对灵活，这说明负反馈放大电路具有较好的调节性能。
六、实验结论。
负反馈放大电路可以有效地降低失真，提高稳定性和线性度，是一种常用的放大电路结构。
掌握负反馈放大电路的基本特性和工作原理，对于电子工程技术人员来说具有重要的意义。
七、实验总结。
通过本次实验，我们深入了解了负反馈放大电路的工作原理和特性，并通过实际操作加深了对其的理解。
在今后的学习和工作中，我们将更加熟练地运用负反馈放大电路，为电子技术的发展贡献自己的力量。
八、参考文献。
1. 《电子技术基础》，XXX，XXX出版社，200X年。
2. 《电子电路设计与仿真》，XXX，XXX出版社，200X年。
以上为负反馈放大电路实验报告的内容，希望对大家有所帮助。
详解负反馈放大器电路
难点电路详解之负反馈放大器电路1 负反馈放大器在放大器中采用负反馈电路，其目的是为了改善放大器的工作性能，提高放大器的输出信号质量。
在引入负反馈电路之后，放大器的增益要比没有负反馈时的增益小，但是可以改善放大器的许多性能，主要有四项：减小放大器的非线性失真、扩宽放大器的频带、降低放大器的噪声和稳定放大器的工作状态。
1.1 正反馈和负反馈概念放大器的信号传输都是从放大器的输入端传输到放大器输出端，但是反馈过程则不同，它是从放大器输出端取出一部分输出信号作为反馈信号，再加到放大器的输入端，与原放大器输入信号进行混合，这一过程称为反馈。
①反馈方框图如图1所示是反馈方框图。
从图中可以看出，输入信号Ui从输入端加到放大器中进行放大，放大后的输出信号Uo其中的一部分加到下一级放大器中，另有一部分信号经过反馈电路作为反馈信号UF，与输入信号Ui合并，作为净输入信号VI加到放大器中。
图1 反馈方框图②反馈种类反馈电路有两种：正反馈电路和负反馈电路。
这两种反馈的结果（指对输出信号的影响）完全相反。
③正反馈概念正反馈可以举一个例子来说明，吃某种食品，由于它很可可，所以在吃了之后更想吃，这是正反过程。
如图2所示正反馈方框图，当反馈信号UF与输入信号Uｉ是同相位时，•这两个信号混合后是相加的关系，所以净输入放大器的信号UI•比输入信号Uｉ更大，而放大器的放大倍数没有变化，这样放大器的输出信号Uo比不加入反馈电路时的大，这种反馈称为正反馈。
图2 正反馈方框图在加入正反馈之后的放大器，输出信号愈反馈愈大（当然不会无限制地增大，这一点在后面的振荡器电路中介绍），这是正反馈的特点。
正反馈电路在放大器电路中通常不用，它只是用于振荡器中。
④负反馈概念负反馈也可以举一例说明，一盆开水，当手指不小心接触到热水时，手指很快缩回，而不是继续向里面伸，手指的回缩过程就是负反馈过程。
如图3所示是负反馈方框图，当反馈信号UF相位和输入信号Ui的相位相反时，它们混合的结果是相减，结果净输入放大器的信号UI比输入信号Ui要小，•使放大器的输出信号Uo减小，引起放大器电路这种反馈过程的电路称为负反馈电路。
实验四 负反馈放大器
实验四 负反馈放大器一. 实验目的1．加深理解负反馈对放大器性能的影响。
2．学会测量放大器的输入电阻、输出电阻以及电压放大倍数。
二. 预习要求1．复习教科书中有关负反馈的内容，负反馈放大器的工作原理。
2．掌握输入、输出电阻的测量方法、测量步骤。
三. 实验原理放大器加入负反馈后，由于反馈信号是削弱输入信号的，结果将使放大倍数降低，但却提高了放大倍数的稳定性、扩展了通频带、减小了非线性失真、并能抑制干扰和噪声，变换放大器的输入和输出电阻等。
1．负反馈对放大器放大倍数的影响 负反馈放大器由基本放大器和反馈网络组成， 如图1所示。
图中的X 表示信号，它即可代表电压又可 代表电流，箭头表示信号传输的方向。
反馈网络 图1 负反馈放大器的组成框图从输出信号o X 中取出反馈信号f X ，使f X 与外加输入信号i X 相叠加，得到净输入信号di X 。
对于负反馈来说： di X = iX -f X （1） 上式中，i X 与f X 的相位相同，故di X < iX 。
从图中可以看出，基本放大器（无反馈时）的放大倍数A（开环放大倍数）和反馈网络的反馈系数F 分别为： dio X X A= （2） ofXX F= （3）反馈放大器的放大倍数fA （闭环放大倍数）为： io f X X A = （4） 联立求解式（1）、（2）、（3）、（4）便得到闭环放大倍数的一般表达式。
F AA A f +=1 （5） A是在无反馈时，需考虑负载电阻R L 和反馈网络的负载作用时基本放大器的放大倍数。
从式（5）可知，加入负反馈后，放大器的放大倍数减小到开环放大倍数的1/（1+A F ）倍。
（1+AF ）称为反馈深度。
当A F >>1，称为深度负反馈，此时： FA f 1≈= 放大器的放大倍数只由反馈系数F决定，与晶体管的参数无关。
2． 负反馈的基本类型根据反馈网络在放大器输出端的取样信号是电压还是电流，负反馈可分为电压负反馈 和电流负反馈，根据反馈信号在放大器的输入端与输入信号是串联还是并联，负反馈又可分为串联负反馈和并联负反馈。

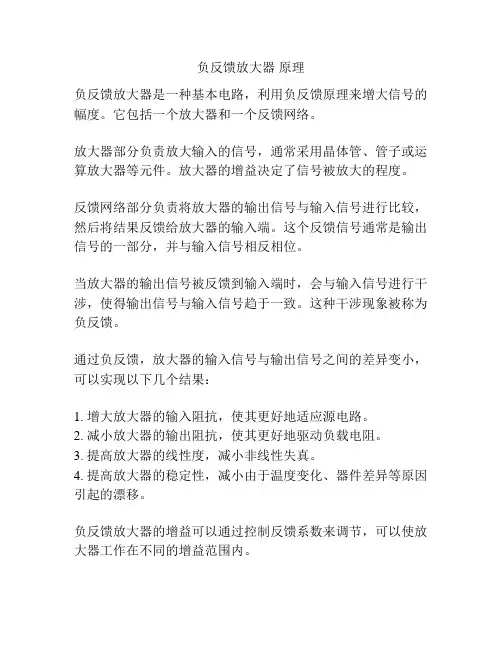

负反馈放大器 原理
负反馈放大器原理
负反馈放大器是一种基本电路，利用负反馈原理来增大信号的幅度。
它包括一个放大器和一个反馈网络。
放大器部分负责放大输入的信号，通常采用晶体管、管子或运算放大器等元件。
放大器的增益决定了信号被放大的程度。
反馈网络部分负责将放大器的输出信号与输入信号进行比较，然后将结果反馈给放大器的输入端。
这个反馈信号通常是输出信号的一部分，并与输入信号相反相位。
当放大器的输出信号被反馈到输入端时，会与输入信号进行干涉，使得输出信号与输入信号趋于一致。
这种干涉现象被称为负反馈。
通过负反馈，放大器的输入信号与输出信号之间的差异变小，可以实现以下几个结果：
1. 增大放大器的输入阻抗，使其更好地适应源电路。
2. 减小放大器的输出阻抗，使其更好地驱动负载电阻。
3. 提高放大器的线性度，减小非线性失真。
4. 提高放大器的稳定性，减小由于温度变化、器件差异等原因引起的漂移。
负反馈放大器的增益可以通过控制反馈系数来调节，可以使放大器工作在不同的增益范围内。
总之，负反馈放大器利用反馈原理，通过将一部分输出信号反馈到输入端，可以改善放大器的性能，使其更加稳定、线性，并提高输入输出的匹配程度。
负反馈放大器实验报告
负反馈放大器实验报告概述：本次实验旨在研究负反馈放大器的工作原理和性能特点。
负反馈放大器是一种常用的电子元件，其通过引入反馈信号来控制放大器的增益，以提高放大器的稳定性、线性度和带宽等性能指标。
本报告将对负反馈放大器的基本原理、实验设备、实验步骤、实验结果及分析进行描述和总结。
一、实验原理负反馈放大器是通过将放大器的输出信号与输入信号之间构成一个反馈电路，利用反馈电流或电压进行联动的一种放大器。
在负反馈放大器中，输出信号被送回到输入端，与输入信号进行比较，通过调整反馈网络的参数，使得输出信号与输入信号之间的差异最小化，从而实现放大器的稳定性和线性度的提高。
二、实验设备本次实验使用的设备有：1. 功率放大器电路板2. 函数信号发生器3. 示波器4. 电流表5. 电压表6. 电阻、电容等元器件三、实验步骤1. 搭建电路：根据实验要求，按照电路图、实验指导书中的指导，搭建负反馈放大器电路。
2. 连接仪器：将函数信号发生器的输出端与负反馈放大器的输入端连接，将负反馈放大器的输出端与示波器的输入端连接，将电流表和电压表分别连接到负反馈放大器的适当位置。
3. 设置参数：根据实验要求，逐步调整函数信号发生器的频率和幅度，记录下输入信号和输出信号的数值。
4. 测量数据：使用示波器、电流表和电压表等仪器，对电路的输入信号、输出信号、电流和电压等进行测量，并记录下来。
5. 分析结果：根据实验数据，计算负反馈放大器的增益、输入输出阻抗、带宽等性能参数，并进行分析。
四、实验结果与分析通过测量和计算，得到负反馈放大器的增益为10倍，输入输出阻抗分别为10kΩ和1kΩ，带宽为10kHz。
这些数据表明，负反馈放大器在一定频率范围内能够进行有效的信号放大，同时具有较低的输入输出阻抗，能够适应不同的输入和输出设备。
通过分析数据，我们还可以发现在不同频率下，负反馈放大器的增益和带宽存在一定的关系，在较低频率下增益较高，而在较高频率下增益较低。
负反馈放大电路实验报告
负反馈放大电路实验报告负反馈放大电路实验报告引言：负反馈放大电路是电子工程中常见的一种电路结构，通过引入负反馈，可以改善放大电路的性能，提高稳定性和线性度。
本实验旨在通过搭建负反馈放大电路并进行实际测量，验证其性能改善效果。
一、实验装置与原理本实验采用了基本的共射放大电路作为负反馈放大电路的实验对象。
该电路由三极管、电阻、电容等元件组成，其原理是通过负反馈将放大电路的输出信号与输入信号进行比较，并通过调节反馈电路的增益来实现性能的改善。
二、实验步骤1. 搭建电路：根据实验指导书上的电路图，依次连接三极管、电阻和电容等元件，确保电路连接正确无误。
2. 调整电路参数：通过调节电阻的值，使得电路的工作点达到最佳状态，以确保三极管能够正常工作。
3. 连接信号源：将信号源与输入端相连，确保输入信号正常输入。
4. 连接示波器：将示波器与输出端相连，以便观察输出信号的波形和幅度。
5. 测量输出信号：通过示波器观察输出信号的波形和幅度，并记录下相应的数值。
三、实验结果与分析在实验中，我们通过调节电阻的值，使得电路的工作点达到最佳状态。
在这个状态下，我们观察到输出信号的波形明显改善，失真减小，幅度更加稳定。
这说明负反馈放大电路能够有效地改善放大电路的性能。
此外，我们还通过改变输入信号的频率，观察输出信号的变化。
实验结果显示，随着频率的增加，输出信号的幅度有所下降，但波形仍然保持较好的线性度。
这说明负反馈放大电路对于不同频率的信号都能够进行有效放大，并保持较好的线性度。
四、实验总结通过本次实验，我们成功搭建了负反馈放大电路，并通过实际测量验证了其性能改善效果。
负反馈放大电路能够有效地改善放大电路的线性度和稳定性，使得输出信号更加稳定、准确。
在实际应用中，负反馈放大电路被广泛应用于音频放大器、功放等电子设备中，以提高音质和信号质量。
然而，负反馈放大电路也存在一些限制，如增加了电路的复杂性、引入了噪声等。
因此，在实际设计中需要综合考虑各种因素，选择合适的负反馈放大电路结构以及合适的参数。
负反馈放大器试验
•
负反馈放大器有四种组态，即电压串联，电
压并联，电流串联，电流并联。本实验以电压串
联负反馈为例，分析负反馈对放大器各项性能指
标的影响。
电阻Rf将输出电压引回到T1管，电阻RF1上得 到反馈电压uF，电路引入电压串联负反馈。
实验电路板如上图所示
两级阻容耦合放大电路
直流电源
RW2
RW1
输入
输出
Uo2 RL=5.1k Uo1
三、实验内容
1、 测量静态工作点 按图6.1连接实验电路，取UCC＝＋12V，Ui＝
0，断开反馈支路，用万用表分别测量第一级、 第二级的静态工作点，记入表6.1。
• 2、测试动态特性 • ①按图接线，RF先不接入。 • ②1m输V入信端号接采入用V输i=入1m端V衰f减=1法k见Hz实的验正二弦）波。（调注整意接输线入和
参数使输出不失真且无振荡（参考实验二的方法）。
• ③按表6.1要求进行测量并填表。 • ④根据实测值计算开环放大倍数和输出电阻ro。 • (2)闭环电路 • ①接通RF按（1）的要求调整电路。 • ②按表6.1要求测量并填表，计算Avf。 • ③根据实测结果，验证Avf≈1/F。
• 3、观察负反馈对非线性失真的改善
一、实验目的
1、加深理解放大电路中引入负反馈的方法和 负反馈对放大器各项性能指标的影响。
2、研究负反馈对放大电路性能的影响。 3、掌握反馈放大电路路中有着非常广泛的应用,虽然它 使放大器的放大倍数降低，但能在多方面改善放 大器的动态指标，如稳定放大倍数，改变输入、 输出电阻，减小非线性失真和展宽通频带等。因 此，几乎所有的实用放大器都带有负反馈。
1、将实验值和理论值进行比较，分析误差原 因。
实验三--负反馈放大电路的研究（1）
实验三 负反馈放大器电路的研究一. 实验目的1．加深理解负反馈对放大器性能的影响。
2．学会测量放大器的输入电阻、输出电阻以及电压放大倍数。
二、实验设备与器件名称数量函数信号发生器 1示波器 1万用表 1直流稳压电源 1741/LM324 2电阻若干三. 实验原理放大器加入负反馈后，由于反馈信号是削弱输入信号的，结果将使放大倍数降低，但却提高了放大倍数的稳定性、扩展了通频带、减小了非线性失真、并能抑制干扰和噪声，变换放大器的输入和输出电阻等。
1、把输出信号的一部分或全部通过一定的方式引回到输入端的过程称为反馈。
反馈放大电路由基本放大电路和反馈网络组成，其基本关系式为Af＝A/(1+AF)。
判断一个电路有无反馈，只要看它有无反馈网络。
反馈网络指将输出回路与输入回路联系起来的电路，构成反馈网络的元件称为反馈元件。
反馈有正、负之分，可采用瞬时极性法加以判断：先假设输入信号的瞬时极性，然后顺着信号传输方向逐步推出有关量的瞬时极性，最后得到反馈信号的瞬时极性，若反馈信号为削弱净输入信号的，则为负反馈，若为加强净输入信号的，则为正反馈。
反馈还有直流反馈和交流反馈之分。
若反馈电路中参与反馈的各个电量均为直流量，则称为直流反馈，直流负反馈影响放大电路的直流性能，常用以稳定静态工作点。
若参与反馈的各个电量均为交流量，则称为交流反馈，交流负反馈用来改善放大电路的交流性能。
2、负反馈放大电路有四种基本类型：电压串联负反馈、电流串联负反馈、电压并联负反馈和电流并联负反馈。
反馈信号取样于输出电压的，称电压反馈，取样于电流的，则称电流反馈。
若反馈网络与信号源、基本放大电路串联连接，则称为串联反馈，其反馈信号为uf，比较式为uid=uI-uf，此时信号源内阻越小，反馈效果越好；若反馈网络与信号源、基本放大电路并联连接，则称为并联反馈，其反馈信号为if，比较式为Iid=iI-if，此时信号源内阻越大，反馈效果越好。
3、负反馈放大电路性能的改善与反馈深度（1+AF）的大小有关，其值越大，性能改善越显著。
负反馈的电路分析
§3.3 负反馈放大器的分析分析负反馈放大器，常用的方法有等效电路法和方框图法两种。
用等效电路法可直接求出负反馈放大器的A uf、A rf、A gf、A if几个量。
还有一种方法就是把负反馈放大器划分为基本放大器和反馈电路两部分，先计算出无反馈时的A和F，然后利用前面的方程导出负反馈对放大器各方面性能影响的公式，间接得出A uf、A rf、A gf、A if来。
这种方法称之为方框图法。
一、基本放大器划分原则用方框图法分析负反馈放大器时，关键问题在于如何把具体的负反馈放大器划分为基本放大器和反馈电路两部分。
划出基本放大器必须在无反馈时但又考虑反馈电路的负载作用的情况下进行。
基本放大器划分原则可简述如下：(1)绘出输入回路若为电压反馈，则令u o=0 ，即将输出端短路。
若为电流反馈，则令i o=0，即将输出回路断开。
(2)绘出输出回路如为并联反馈，则令u i=0，即将输入端短路。
如为串联反馈，则令i i=0，即将输入回路断开。
上一页下一页二、方框图法分析步骤1.确定反馈放大器的类型，即判断反馈放大器是属于电流串联、电流并联、电压串联、电压并联中的哪一种。
2．画出无反馈时的基本放大器电路。
3.信号源采用形式。
如是串联反馈宜采用电压源等效电路，如为并联反馈，则采用电流源等效电路。
4．用适当的等效电路代替晶体管。
5. 计算反馈系数F，由基本放大器直接求出X f、X o，然后算出F=X f／X o。
6．算出基本放大器的放大倍数A，输入电阻R i，输出电阻R o。
7．由A和F求出反馈深度D=1十FA。
再算出A f、 R if、R of。
上一页下一页二、方框图法分析步骤1.确定反馈放大器的类型，即判断反馈放大器是属于电流串联、电流并联、电压串联、电压并联中的哪一种。
2．画出无反馈时的基本放大器电路。
3.信号源采用形式。
如是串联反馈宜采用电压源等效电路，如为并联反馈，则采用电流源等效电路。
4．用适当的等效电路代替晶体管。
实验5 负反馈放大电路的分析
实验5 负反馈放大电路的分析实验原理反馈是将输出信号的部分或全部通过反向传输网络引回到电路的输入端，与输入信号叠加后作用于基本放大电路的输入端。
当反馈信号与输入信号相位相反时，引入的反馈信号将抵消部分输入信号，这种情况称为负反馈。
在基本放大系统中引入负反馈可以提高放大器的性能，具有稳定电路的作用，但这是以牺牲放大器的增益为代价。
负反馈对放大器性能指标的影响取决于反馈组态和反馈深度的大小。
负反馈系统组态根据反馈信号的取样的种类可以分为电压反馈和电流反馈，根据反馈信号与输入信号的叠加关系何以分为串联反馈和并联反馈。
综合这两方面，就有了负反馈电路的四种组态即电压串联负反馈、电流串联负反馈、电压并联负反馈、电流并联负反馈。
负反馈系统特性1、系统增益及其稳定性A f=A1+AF∆A f A f=11+AF×∆A A可见负反馈放大器的增益下降了（1+AF）倍，但其稳定性却提高了（1+AF）倍。
当闭环系统满足深度负反馈条件（即AF≫1）时，系统增益A f就与基本放大器的开环增益无关，而仅由反馈系数F决定，即A f≈1/F。
2、输入电阻对于串联负反馈R if=(1+AF)R i可见串联负反馈使放大器的输入电阻提高了（1+AF）倍对于并联负反馈R if=1(1+AF)R i可见并联负反馈使放大器的输入电阻下降了（1+AF）倍3、输出电阻对于电压负反馈R of=1(1+AF)R o可见电压负反馈使放大器的输出电阻下降了（1+AF）倍，系统更加接近理想电压源。
对于电流负反馈R of=(1+AF)R o可见电流负反馈使放大器的输出电阻提高了（1+AF）倍，系统更加接近理想电流源。
4、通频带负反馈能够展宽放大器的通频带宽，对于但极点心系统，电路的增益带宽积为常数。
对于多极点系统，系统的增益带宽积不再是常数，但通频带总有所扩展。
f Lf=f L1+AF f Hf=(1+AF)f HB f=f Hf−f Lf≈(1+AF)B5、非线性失真负反馈能够减小放大器的非线性失真。
负反馈放大器实验报告
负反馈放⼤器实验报告电⼯电⼦实验报告学⽣姓名：朱光耀学⽣学号：2225系别班级：13电⽓2报告性质：课程名称：电⼯电⼦实验实验项⽬：负反馈放⼤器实验地点：实验楼206实验⽇期：11⽉23号成绩评定：教师签名：实验四负反馈放⼤器⼀、实验⽬的加深理解放⼤电路中引⼊负反馈的⽅法和负反馈对放⼤器各项性能指标的影响。
⼆、实验原理负反馈在电⼦电路中有着⾮常⼴泛的应⽤,虽然它使放⼤器的放⼤倍数降低，但能在多⽅⾯改善放⼤器的动态指标，如稳定放⼤倍数，改变输⼊、输出电阻，减⼩⾮线性失真和展宽通频带等。
因此，⼏乎所有的实⽤放⼤器都带有负反馈。
负反馈放⼤器有四种组态，即电压串联，电压并联，电流串联，电流并联。
本实验以电压串联负反馈为例，分析负反馈对放⼤器各项性能指标的影响。
1、图4－1为带有负反馈的两级阻容耦合放⼤电路，在电路中通过R f 把输出电压u o 引回到输⼊端，加在晶体管T 1的发射极上，在发射极电阻R F1上形成反馈电压u f 。
根据反馈的判断法可知，它属于电压串联负反馈。
主要性能指标如下 1) 闭环电压放⼤倍数VV V Vf F A 1A A +=其中 A V ＝U O ／U i — 基本放⼤器（⽆反馈）的电压放⼤倍数，即开环电压放⼤倍数。
图4－1 带有电压串联负反馈的两级阻容耦合放⼤器2) 反馈系数F1f F1V R R R F +=3) 输⼊电阻R if ＝(1＋A V F V )R iR i — 基本放⼤器的输⼊电阻4) 输出电阻VVO OOf F A 1R R +=R O — 基本放⼤器的输出电阻A VO — 基本放⼤器R L ＝∞时的电压放⼤倍数1) 在画基本放⼤器的输⼊回路时，因为是电压负反馈，所以可将负反馈放⼤器的输出端交流短路，即令u O ＝0，此时 R f 相当于并联在R F1上。
2) 在画基本放⼤器的输出回路时，由于输⼊端是串联负反馈，因此需将反馈放⼤器的输⼊端（T 1 管的射极）开路，此时（R f ＋R F1）相当于并接在输出端。
实验三负反馈放大电路
实验三 负反馈放大电路
一、实验目的
1、研究负反馈对放大器性能的影响。
2、掌握反馈放大器性能的测试方法。
二、实验原理
反馈在电子技术中得到广泛应用。所谓反馈就是将放大器的输出信号（电压或电流）的一部分或全部，通过适当的电路（反馈网络）送回到放大电路的输入回路，使放大器获得某些性能的改善。在电子技术中，对反馈来说，有正反馈和负反馈两类。但如何判断电路的反馈是属哪一类呢？可以采用瞬时极性法。先假定输入信号处于某一个瞬时极性，然后逐级推出电路其他有关各点瞬时信号极性情况，最后判断反馈到输入端信号的瞬时极性是增强还是削弱了原来的输入信号。如果反馈回来的信号增强了原输入信号则为正反馈。相反，削弱了输入信号就是负反馈。
559
闭环
∞
1
29.9
29.9
46.6
1.5K
1
29
29
Multisim仿真：
软件版本号：Multisim 14.2
三极管型号：2N1711
仿真步骤：
（1）开环电路
在Multisim中选择元器件，搭建图1所示电路，暂不接入反馈信号Rf与Cf，按照图1修改元器件参数，直流电压源为+12V。
选择交流电压源V1，频率设为10KHz，从R1处输入信号。在Vi处放置电压探针，调节V1幅值，直至Vi显示电压有效值为1mV.
图8反馈接入基极（仿真）
(4)总结反馈对失真改善的特点。
特点：引入电压串联负反馈后，电路在采集原始信号时其真度提高，与上一级电路的衔接性增强，可改善波形失真。对于同一放大电路，若引入负反馈，当输出波形刚出现失真时，对应的输入电压将远大于无负反馈时刚出现失真所对应的输入电压。
3.测放大器频率特性
负反馈放大器实验介绍
负反馈放大器实验目的1．研究负反馈对放大器性能的影响。
2．掌握负反馈放大器性能的测试方法。
实验学时3学时实验仪器双踪示波器、音频信号发生器、数字万用表、模拟电路实验装置。
预习要求1．复习负反馈对放大器的影响和估算负反馈放大器的电压放大倍数。
2．认真阅读实验内容要求，估计待测量内容的变化趋势。
3．图3-3-1电路中晶体管β值为120，计算该放大器开环和闭环电压放大倍数。
实验原理1．电路原理电压串联负反馈放大电路如图3-3-1所示。
电路通过10μF电容、3K电阻和第一级射极电阻、电容引入交流电压串联负反馈。
电压负反馈的重要特点是电路的输出电压趋向于维持恒定，因为无论反馈信号以何种方式引回到输入端，实际上都是利用输出电压V o本身通过反馈网络对放大电路起自动调整作用。
若当V i一定时，若负载电阻RL减小而使输出电压V o下降，则电路将进行如下的自动调整过程：R LVo可见，反馈的作用牵制了V o的下降，从而使V o基本恒定。
电压串联负反馈能够稳定电压增益，使输入电阻增加，输出电阻减小。
在电压串联负反馈电路中，信号源内阻R S越小，反馈效果越好。
图3-3-1负反馈放大电路2．基本关系式V f =F u Vo 66R R R V V F f o fu +== uu u uf A F A A +=1 当A >>1，Auf ≈u F 1 实验内容与步骤1．负反馈放大器开环和闭环放大倍数的测试（1） 开环电路① 按图接线，R F 先不按入。
② 输入端接入V s =100mV f=1KHz 的正弦波。
调整接线和参数使输出不失真且无振荡。
③ 按表3-3-1要求进行测量并填表。
④ 根据实测值计算开环放大倍数和输出电阻r o 。
（2）闭环电路① 接通RF 按要求调整电路；② 按表3-3-1要求测量并填表，计算A uf ；③ 根据实测结果，验证A uf ≈1/F。
表3-3-1 开环和闭环放大倍数测量表2．负反馈对失真的改善作用（1）将图3-3-1电路开环，逐步加大V i 幅度，使输出信号出现失真（注意不要过分失真）记录失真波形幅度。
负反馈放大器原理
负反馈放大器原理
负反馈放大器是一种电路配置，它利用反馈的原理来调节放大器的增益和线性度。
负反馈放大器通过从输出端回馈一部分输出信号到输入端，使得输入信号和输出信号之间的差异减小，从而达到改善放大器性能的目的。
在负反馈放大器中，负反馈信号可以来自输出端的电压或电流。
当负反馈信号来自输出电压时，它被称为电压反馈；而当负反馈信号来自输出电流时，则称为电流反馈。
不论是电压反馈还是电流反馈，它们的基本原理都是一致的。
当负反馈信号被引入到输入端时，它将与输入信号进行运算，使得输出信号与期望的输入信号更加接近。
通过适当选择负反馈的增益系数，放大器的整体增益可以被调节到所需要的水平，从而保证放大器在不同的工作条件下都能够稳定工作。
此外，负反馈还能够改善放大器的非线性失真，减少输出端的阻抗，提高放大器的频率响应等。
负反馈放大器的主要优点有：
1.提高放大器的稳定性和可靠性：负反馈可以减小放大器的增
益敏感度，使得放大器对于器件参数的变化和温度的影响降低，提高了整个系统的稳定性和可靠性。
2.提高放大器的线性度：负反馈能够减小放大器的非线性失真，使得输出信号与输入信号之间的线性关系更加接近。
3.降低输出阻抗：负反馈可以将放大器的输出阻抗降低到更低的数值，从而提高了放大器的输出功率能力和匹配性能。
4.提高频率响应：负反馈能够减小放大器的频率特性差异，使得放大器在整个工作频率范围内都能够具有较好的增益特性。
总之，负反馈放大器通过引入负反馈信号，能够有效地提高放大器的性能，使得其具备更好的线性度、稳定性、可靠性和频率响应，因此被广泛应用于各种电子设备和电路中。
运算放大器负反馈原理
运算放大器负反馈原理摘要：1.运算放大器负反馈的原理2.负反馈对运算放大器性能的影响3.负反馈在运算放大器中的应用4.负反馈与正反馈的区别正文：一、运算放大器负反馈的原理运算放大器负反馈是指将运算放大器输出信号的一部分或全部以一定方式和路径送回到输入端，作为输入信号的一部分。
负反馈的取样一般采用电流取样或电压取样。
反馈信号与输入信号极性相反或变化方向相反（反相），使得叠加的结果将使净输入信号减弱。
这种反馈叫负反馈放大电路。
二、负反馈对运算放大器性能的影响1.提高闭环增益的稳定性：采用负反馈使得放大器的闭环增益趋于稳定，消除了开环增益的影响。
2.减小增益误差：负反馈可以减小运算放大器增益的相对误差，提高运算放大器的精度。
3.抑制零点漂移：负反馈能够抑制运算放大器零点漂移，提高电路的稳定性。
三、负反馈在运算放大器中的应用1.电压负反馈：电压负反馈采用电压取样方式，将输出端的电压信号取样后送回输入端。
这种反馈方式适用于需要提高运算放大器电压放大倍数的应用。
2.电流负反馈：电流负反馈采用电流取样方式，将输出端的电流信号取样后送回输入端。
这种反馈方式适用于需要提高运算放大器电流放大倍数的应用。
四、负反馈与正反馈的区别1.反馈信号极性：负反馈的反馈信号与输入信号极性相反，正反馈的反馈信号与输入信号极性相同。
2.对系统性能的影响：负反馈能够使系统输出与系统目标的误差减小，系统趋于稳定；正反馈使系统偏差不断增大，使系统振荡。
总结：运算放大器负反馈原理是通过将输出信号的一部分或全部送回到输入端，使得净输入信号减弱，从而提高闭环增益的稳定性、减小增益误差和抑制零点漂移。
负反馈放大器实验总结
负反馈放大器实验总结
负反馈放大器实验是一种常见的电子实验，通过将放大器系统中的一部分输出信号反馈到输入端，以减小系统的非线性失真和增加稳定性。
以下是负反馈放大器实验的一些总结：
1. 实验原理：负反馈放大器的原理是将一部分输出信号反馈到输入端，形成一个闭环，通过自动调节放大器的增益，使得输入与输出之间的差异趋近于零。
通过引入负反馈，可以改善放大器的线性性能和稳定性。
2. 实验装置：负反馈放大器实验通常需要使用放大器电路、信号发生器、示波器等实验设备。
放大器电路可以选用常见的操作放大器（如差分放大器、共射放大器等）。
3. 实验步骤：实验通常可以分为以下步骤进行：
a. 搭建放大器电路，并连接信号发生器和示波器；
b. 调节信号发生器输出信号，并观察放大器的输入输出特性曲线；
c. 引入负反馈，将一部分输出信号反馈到输入端，调节反馈网络的参数；
d. 再次观察放大器的输入输出特性曲线，并与无反馈时进行对比。
4. 实验结果：通过实验可以观察到，在加入负反馈后，放大器的增益减小，但可线性扩展的动态范围增加，失真度降低，频率响应更加平坦。
此外，负反馈还可以提高放大器的稳定性和噪声指标。
5. 实验评估与改进：通过对负反馈放大器实验结果的评估，可以确定负反馈的设计参数是否合理，是否达到了预期的效果。
如果效果不理想，可以尝试调整负反馈网络的参数，或选择其他放大器电路进行实验。
总而言之，负反馈放大器实验是一种重要的电子实验，通过引入负反馈，可以改善放大器的线性性能和稳定性。
实验中需要注意选择合适的放大器电路和调节负反馈网络的参数，以达到预期的效果。
负反馈放大器实验报告
电工电子实验报告学生姓名：朱光耀学生学号：201324122225 系别班级：13电气2报告性质：课程名称：电工电子实验实验项目：负反馈放大器实验地点：实验楼206 实验日期：11月23号成绩评定：教师签名：实验四 负反馈放大器一、实验目的加深理解放大电路中引入负反馈的方法和负反馈对放大器各项性能指标的影响。
二、实验原理负反馈在电子电路中有着非常广泛的应用,虽然它使放大器的放大倍数降低，但能在多方面改善放大器的动态指标，如稳定放大倍数，改变输入、输出电阻，减小非线性失真和展宽通频带等。
因此，几乎所有的实用放大器都带有负反馈。
负反馈放大器有四种组态，即电压串联，电压并联，电流串联，电流并联。
本实验以电压串联负反馈为例，分析负反馈对放大器各项性能指标的影响。
1、图4－1为带有负反馈的两级阻容耦合放大电路，在电路中通过R f 把输出电压u o 引回到输入端，加在晶体管T 1的发射极上，在发射极电阻R F1上形成反馈电压u f 。
根据反馈的判断法可知，它属于电压串联负反馈。
主要性能指标如下 1) 闭环电压放大倍数VV VVf F A 1A A +=其中 A V ＝U O ／U i — 基本放大器（无反馈）的电压放大倍数，即开环电压放大倍数。
图4－1 带有电压串联负反馈的两级阻容耦合放大器2) 反馈系数F1f F1V R R R F +=3) 输入电阻R if ＝(1＋A V F V )R iR i — 基本放大器的输入电阻4) 输出电阻VVO OOf F A 1R R +=R O — 基本放大器的输出电阻A VO — 基本放大器R L ＝∞时的电压放大倍数1) 在画基本放大器的输入回路时，因为是电压负反馈，所以可将负反馈放大器的输出端交流短路，即令u O ＝0，此时 R f 相当于并联在R F1上。
2) 在画基本放大器的输出回路时，由于输入端是串联负反馈，因此需将反馈放大器的输入端（T 1 管的射极）开路，此时（R f ＋R F1）相当于并接在输出端。
《电子技术》负反馈放大器实验
《电子技术》负反馈放大器实验一、实验目的1．研究负反馈对放大器性能的影响；2．掌握负反馈放大器性能的测试方法。
二、实验仪器1．RXDS-1B模拟电子线路实验箱2．SS-7802A双踪示波器3．DF2172B交流毫伏表4．EE1642B1函数信号发生器5．SS1792F直流稳压电源6．数字万用表三、实验原理如图3.2，把如图3.1所示的基本放大器看成是一个集成运放，用A 表示；由电阻Rf 和R1组成的分压器形成反馈网络，用F 表示。
1.用瞬时极性法可判断出该电路是负反馈；2.由于Uf 与Ui 在输入回路中串联在一起，所以该电路是串联负反馈电路；3.反馈电压与输出电压成比例，故是电压反馈电路。
四、实验内容及步骤1.负反馈对放大倍数稳定性的影响负反馈放大器的闭环电压放大倍数A Vf 与开环电压放大倍数AV 之间的关系为 Avf ≈AV /（1+AvFv ）当环境或者元件参数变化时，会引起放大器放大倍数的变化，可以用放大倍数的相对变化量来评价放大器放大倍数的稳定性，通过对上式中的A Vf 取导数，得上式表明：电路引入负反馈后，A vf 的相对变化量减小为无反馈时1/（1+AvFv ） ① 按图3.3接线，注意区分基本放大器与负反馈放大器，基本放大器是指断开R f ，并把R f 与R L 并联（实验中可接可不接）如图3.3所示的电路。
22)1(1)1()1(V V V V VV v v vf F A F A F A F A dAdA +=+-+=2)1(V V VVf F A dA dA +=② 静态工作点的调整：用万用表测T 1和T 2的发射极电压，通过调整R P1和R P2使V U VU E E 8.1221≈≈。
③ 从Ui 端接入一个正弦输入信号，调整信号源，使Uipp=10mV （以输出波形不失真为准），f=1kHz,然后测量负反馈放大器的放大倍数，填入表3-1中；④接着断开反馈回路，如图3.3所示，测量基本放大器的放大倍数填入表3-1中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
负反馈放大器原理分析及设计
遍观所有模拟电子技朮的书籍和课程，在介绍运算放大器电路的时候，无非是先给电路来个定性，比如这是一个同向放大器，然后去推导它的输出与输入的关系，然后得出Vo=(1+Rf)Vi，那是一个反向放大器，然后得出Vo=-Rf*Vi……最后学生往往得出这样一个印象：记住公式就可以了！如果我们将电路稍稍变换一下，他们就找不着北了！偶曾经面试过至少100个以上的大专以上学历的电子专业应聘者，结果能将我给出的运算放大器电路分析得一点不错的没有超过10个人！其它专业毕业的更是可想而知了。
今天，芯片级维修教各位战无不胜的两招，这两招在所有运放电路的教材里都写得明白，就是“虚短”和“虚断”，不过要把它运用得出神入化，就要有较深厚的功底了。
1、框图、基本反馈方程式
负反馈电路类型很多，但根据反馈网络从基本放大电路输出取样方式（电压或电流）的不同可分为电压反馈和电流反馈：而根据反馈信号引回到输入端求和方式的不同，又分为串联反馈和关联反馈。
综上所述，负反馈放大器分为四种类型，如图5.2-8所示，表5.2-8
示出它们的基本反馈方程式。
图5.2-8 四种类型负反馈放大方框图
A 电压并联负反馈 B电流串联负反馈 C 电压串联负反馈 D 电流关联负反馈
负反馈放大器的闭环增益A1，并环增益A和反馈系数B的基本关系式称基本关系式称基本反馈方程。
反馈深度是反映反馈强弱的重要物理量，其值越大负反馈越强。
当反馈很深，即|AB|》1时，称为深度负反馈，则闭环增益
2、负反馈对放大器性能的影响
负反馈放大电路，以降低增益为代价，可改善许多性能。
表5.2-9给出负反馈对输入电阻、输出电阻的影响；表5.2-10给出负反馈对放大器其他几项主要性能的影响；表5.2-10给出负反馈对放大器其他几项主要性能的影响。
3、射极跟随器
射极跟随器是典型的单谐电压串联负反馈放大电路，其电路图如图5.2-9所示。
图5.2-9 射极跟随器电路
（1）射极跟随器特点
1）电压增益小于1，通常很接近于1，而且为正值。
2）输入电阻高、可达几十千欧。
式中H10为晶体管输入内阻。
3）输出电阻小，可小到数十欧。
当计信号源内阻影响时，输出电阻为
4）频带宽射随器是一个百分之百的电压负反馈电路。
对于管子本身的频率特性，抽反馈有展宽频带的作用，是通过负反馈的自动调节作用，使输出电压随频升高而下降得慢些、小些，因此展宽了频带。
分析指出，负反馈使上限频率提高一个反馈深度。
由图5.2-8可知，其上限频率
式中CO为分布电容及负载电容。
若满足条件
则上限频率
（2）射极跟随器实用电路
1）复合管射随器图5.2-10示出一个复合管射随器实际电路。
此电路为大功率放大器，第一管采用小功率开关管3AK20C作为推动级，第二管采用大功率管3AA12C。
以上是用两个同型管子组成复合管，实际中也可以用异型管子组成复合管，复合管的采用主要是增大等效的B。
复合管用于射随器有助于增大输入电阻，也有助于减小输出电阻。
复合管电路亦称为“达林顿”电路。
图5.2-10复合管射随器
2）自举式跟随器自举电路是提高偏置电路等效输入电阻的有效方法。
图5.2-11为自举式射随器，采用自举来提高射随器的输入电阻，其原理是RB8下端电位随上端电位升高而升高，使RB8两端的交流压降为零，即对交流而言RBA相当于开路，从而避免了由于偏置电路的分流作用而降低输入电阻。
图5.2-11 自举式射随器
3）互补式跟随器图5.2-12示出改进型互补跟随器电路，它相当于有两对NPN与PNP 管组成的复合管电路，其特点是由于相互补偿不会出现交叉失真，输入电阻很高，等效B 很大，以致使该电路增益很接近于1。
它的典型应用是高速取样保持电路的保持放大器的输出级。
