气弹簧使用指南一、气弹簧综述气弹簧(gas spring)是一种可以起支撑、缓冲、制动、高度调节及角度调节等功能的弹性元件。
气弹簧的基本原理是在密闭的缸体内充入具有一定压力的氮气和油、或油气混合物,进而利用作用在活塞杆或活塞截面上的压力使气弹簧产生推力或拉力,气弹簧和机械弹簧的最大区别在于:前者的力-位移曲线斜率很小,在整个运动行程中力值基本保持不变,后者的力-位移曲线斜率很大。
根据气弹簧的结构和功能,气弹簧主要有自由型气弹簧、自锁型气弹簧、随意停气弹簧、牵引式气弹簧、阻尼器几种。
※自由型气弹簧(压缩气弹簧)只有伸展(无外力作用下,长度最长)和压缩(外力大于气弹簧的推力,长度最短)两种状态,在行程中无法自行停止,主要起支撑作用,该类气弹簧有恒阻尼和变阻尼两种结构。
在汽车、工程机械、纺织机械、印刷机械、办公家具等行业得到广泛应用。
※自锁型气弹簧(升降可锁定气弹簧、角调可锁定气弹簧)通过其内部的阀门可以将气弹簧锁定在行程的任意位置,根据内部结构的不同,该类气弹簧有弹性锁定、压缩刚性锁定、拉伸刚性锁定、压缩拉伸双向刚性锁定等类型。
自锁型气弹簧同时具备支撑、高度和角度调节的功能,而且操作方便灵活,结构简单。
因而在医疗设备、家具、汽车等行业得到广泛应用。
※随意停气弹簧(平衡气弹簧)通过其内部特殊的平衡阀机构,加上合理的外界负载设计,可以使气弹簧停在行程中的任意位置,但没有额外的锁紧力,它的特点介于自由型气弹簧和自锁型气弹簧之间。
主要应用在厨房家具、医疗器械、电子产品等行业。
※牵引气弹簧(拉伸气弹簧)是一种特殊的气弹簧:别的气弹簧在自由状态的时候都处在最长的位置,即在受到外力后是从最长的位置向最短的位置运动,而牵引式气弹簧的自由状态在最短的位置,受到牵引时从最短处向最长处运行。
牵引气弹簧中也有相应的自由型、自锁型等产品。
※阻尼器通过活塞上的阻尼结构可使阻尼力随着运动速度而改变,可以明显的对相连的机构的速度起阻尼作用,该类产品有多种结构以适合不同的用途。
气弹簧介绍
3、曲线图 4、参数表 随意停气弹簧 1、结构图 2、特点: 随意停气弹簧又称平衡气弹簧或摩擦式气弹簧,产品在负载时不需要 外部控制机构,行程就可以停止在任意位置,多用于医疗和橱柜,视 频设备等
3、曲线图 lan 4、参数表 阻尼气弹簧 1、结构图 2、特点 阻尼气弹簧俗称阻尼器,起到阻尼,减震,消噪的作用,多用于 机床,医院护理床床栏,屋门等。按内部结构不同可分为普通阻尼器 和双向阻尼器,普通阻尼器与双向阻尼器相比,缺点是当活塞杆将要 完全伸展时会有一定的无阻尼段,双向阻尼器是全程阻尼,普通阻尼 器优点是结构紧凑,尺寸短小。两种阻尼器的阻尼大小均可通过对阻 尼油的流量和阻尼油的粘稠度来调节。
气弹簧介绍
普通气弹簧 1、结构图
2、特点: 普通气弹簧俗称支撑杆,压缩气弹簧,原始状态为伸展状态,应
用在各个行业,起到支撑,助力的作用。
3、曲线图 4、可选择列表 见附件弹簧 1.JPG 拉伸气弹簧 1、结构图
2、特点: 拉伸气弹簧俗称拉簧,也被称为牵引式气弹簧,原始状态为压缩 状态,医疗行业应用最多,起到牵引和拉伸的作用。拉伸气弹簧由于 内部结构不同,有长,短之分。根据客户安装的尺寸来定,长的相对 短的而言,拉伸,收缩曲线较平缓,F1 变化率较小。
弹簧比普通弹簧有着很显著的优点:速度相对缓慢、动态力变化不大 (一般在 1:1.2 以内)、容易控制;缺点是相对体积没有螺旋弹簧 小,成本高、寿命相对短。 一、自由型气弹簧(支撑杆)是应用最为广泛的气弹簧。它主要起支 撑作用,只有最短、最长两个位置,在行程中无法自行停止。在汽车、 纺织机械、印刷设备、办公设备、工程机械等行业应用最广。 二、自锁型气弹簧(调角器)在医疗器械上应用的最多。该种气弹簧 借助一些释放机构可以在行程中的任意位置停止,并且停止以后有很 大的锁紧力(可以达到 10000N 以上)。 三、随意停气弹簧(摩擦式气弹簧、平衡式气弹簧)主要应用在厨房 家具、医疗器械等领域。它的特点介于自由型气弹簧和自锁型气弹簧 之间:不需要任何的外部结构而能停在行程中的任意位置,但没有额 外的锁紧力。 四、转椅气弹簧(气压棒)主要应用在转椅上,起调节位置的作用。 其特点是可控,需求量比较大。 五、牵引式气弹簧是一种特殊的气弹簧:别的气弹簧在自由状态的时 候都处在最长的位置,即在受到外力后是从最长的位置向最短的位置 运动,而牵引式气弹簧的自由状态在最短的位置,受到牵引时从最短 处向最长处运行。牵引式气弹簧中也有相应的自由型、自锁型等。 六、阻尼器在汽车和医疗设备上都用得比较多,其特点是阻力随着运 行的速度而改变。可以明显的对相连的机构的速度起缓冲作用。 另外,从材质上分还有普通钢气弹簧和不锈钢气弹簧。普通钢气弹簧
气弹簧规格
气弹簧规格

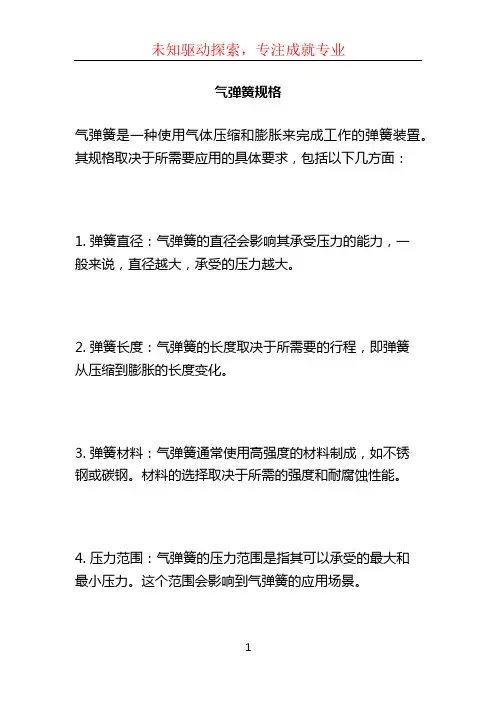

气弹簧是一种使用气体压缩和膨胀来完成工作的弹簧装置。
其规格取决于所需要应用的具体要求,包括以下几方面:
1. 弹簧直径:气弹簧的直径会影响其承受压力的能力,一
般来说,直径越大,承受的压力越大。
2. 弹簧长度:气弹簧的长度取决于所需要的行程,即弹簧
从压缩到膨胀的长度变化。
3. 弹簧材料:气弹簧通常使用高强度的材料制成,如不锈
钢或碳钢。
材料的选择取决于所需的强度和耐腐蚀性能。
4. 压力范围:气弹簧的压力范围是指其可以承受的最大和
最小压力。
这个范围会影响到气弹簧的应用场景。
5. 安装方式:气弹簧可以有不同的安装方式,如端面安装、中挂安装等。
安装方式的选择取决于具体的应用需求和安
装空间。
需要注意的是,气弹簧的规格可以根据实际需求进行定制,因此具体的规格参数会因应用而异。
如果您有具体的需求,建议向专业的气弹簧厂家咨询,以获得更准确的规格信息。
气弹簧介绍及选型计算
气弹簧使用指南一、气弹簧综述气弹簧(gas spring)是一种可以起支撑、缓冲、制动、高度调节及角度调节等功能的弹性元件。
气弹簧的基本原理是在密闭的缸体内充入具有一定压力的氮气和油、或油气混合物,进而利用作用在活塞杆或活塞截面上的压力使气弹簧产生推力或拉力,气弹簧和机械弹簧的最大区别在于:前者的力-位移曲线斜率很小,在整个运动行程中力值基本保持不变,后者的力-位移曲线斜率很大。
根据气弹簧的结构和功能,气弹簧主要有自由型气弹簧、自锁型气弹簧、随意停气弹簧、牵引式气弹簧、阻尼器几种。
※自由型气弹簧(压缩气弹簧)只有伸展(无外力作用下,长度最长)和压缩(外力大于气弹簧的推力,长度最短)两种状态,在行程中无法自行停止,主要起支撑作用,该类气弹簧有恒阻尼和变阻尼两种结构。
在汽车、工程机械、纺织机械、印刷机械、办公家具等行业得到广泛应用。
※自锁型气弹簧(升降可锁定气弹簧、角调可锁定气弹簧)通过其内部的阀门可以将气弹簧锁定在行程的任意位置,根据内部结构的不同,该类气弹簧有弹性锁定、压缩刚性锁定、拉伸刚性锁定、压缩拉伸双向刚性锁定等类型。
自锁型气弹簧同时具备支撑、高度和角度调节的功能,而且操作方便灵活,结构简单。
因而在医疗设备、家具、汽车等行业得到广泛应用。
※随意停气弹簧(平衡气弹簧)通过其内部特殊的平衡阀机构,加上合理的外界负载设计,可以使气弹簧停在行程中的任意位置,但没有额外的锁紧力,它的特点介于自由型气弹簧和自锁型气弹簧之间。
主要应用在厨房家具、医疗器械、电子产品等行业。
※牵引气弹簧(拉伸气弹簧)是一种特殊的气弹簧:别的气弹簧在自由状态的时候都处在最长的位置,即在受到外力后是从最长的位置向最短的位置运动,而牵引式气弹簧的自由状态在最短的位置,受到牵引时从最短处向最长处运行。
牵引气弹簧中也有相应的自由型、自锁型等产品。
※阻尼器通过活塞上的阻尼结构可使阻尼力随着运动速度而改变,可以明显的对相连的机构的速度起阻尼作用,该类产品有多种结构以适合不同的用途。
气弹簧规格
气弹簧规格1. 引言气弹簧是一种能够储存和释放气体能量的装置,广泛应用于许多领域。
气弹簧规格则是指气弹簧的具体参数和性能要求。
在本文中,我们将深入探讨气弹簧规格的相关内容。
2. 气弹簧规格的基本参数气弹簧规格的基本参数包括外径、内径、高度、工作压力和最大承载力等。
这些参数直接影响着气弹簧的性能和适用场景。
2.1 外径和内径外径和内径是气弹簧最基本的尺寸参数,决定了气弹簧的整体尺寸大小。
需要根据具体应用场景和装配要求来确定外径和内径的尺寸范围。
2.2 高度高度是气弹簧的长轴尺寸,考虑到气弹簧的工作空间和综合性能,在确定高度时需要综合考虑外径和内径的尺寸、工作压力和最大承载力等参数。
2.3 工作压力工作压力是指气弹簧实际工作时所受的压力。
在设计气弹簧规格时,需要根据具体应用场景和所需承受的压力来确定工作压力的范围。
同时,还需要注意气弹簧的最大承载力是否能够满足工作压力要求。
2.4 最大承载力最大承载力是指气弹簧所能承受的最大力。
在选择气弹簧规格时,需要确保最大承载力能够满足应用场景中所需的承载力要求。
此外,还需要根据气弹簧的工作压力和高度等参数来确定最大承载力。
3. 气弹簧规格的详细参数除了基本参数外,气弹簧规格还包括一些详细参数,如密封性能、运动特性、温度范围等。
3.1 密封性能气弹簧的密封性能决定了气体是否能够有效地储存和释放。
在设计气弹簧规格时,需要注意气弹簧的密封性能是否能够满足实际应用需求,以防止气体泄漏等问题。
3.2 运动特性气弹簧的运动特性包括刚度、回复时间和稳定性等。
刚度是指气弹簧在受力时的抗压能力,回复时间是指气弹簧从受力状态回复到原始状态的时间,稳定性则是指气弹簧在长期使用中能否保持稳定的力学特性。
3.3 温度范围温度范围是指气弹簧能够正常工作的温度范围。
在规定气弹簧的温度范围时,需要考虑到气弹簧材料的热膨胀系数和工作压力等因素,以确保气弹簧的稳定性和可靠性。
4. 气弹簧规格的选择与应用在实际应用中,选择合适的气弹簧规格非常重要。
气弹簧选型设计说明书
DH120-95-气弹簧选型设计说明书
一、气弹簧
1.1气弹簧的类型
1.2所选用的气弹簧类型
1.3气弹簧的使用注意事项
二、气弹簧的安装方式
根据DZ20-95部电气箱门的打开方式与上图中的第一种方式相符合,所以最终选定上图第一种安装方式。
2.1确定气弹簧的安装位置
A.初步方案通过样例,按照比例缩放图使门子高度和样例高度一致,测量得出OA,OB初始值,后面再根据实际进行调整。
初定方案中我们选择气弹簧安装位置OA=105.35mm,
OB=303.51mm,经测试气弹簧的最长行程为300mm,最短行程为192.98mm,根据公式:气弹簧行程*2+80+10≤300,带入数据的(300-192.98)*2+80+10=304.04,说明所选位置不能满足使用要求。
B.最终方案
在本方案中我们选择气弹簧安装位置OA=118.68mm,
OB=313.76mm,经测试气弹簧的最长行程为300mm,最短行程为195.08mm,根据公式:气弹簧行程*2+80+10≤300,带入数据的(300-195.08)*2+80+10=299.84,说明所选位置能满足使用要求。
三、气弹簧承受力值校核
3.1、校核方式
3.2、最终方案校核
根据实际测量得到电气箱门的总质量为6.45kg,根据公式
F1=GLbn×K=64.5×206118.31×2×1.1=61.76866N<200N 实际使用中气弹簧所承受的力满足使用条件,最终选定此方案。
气弹簧选型计算
气弹簧选型计算
气弹簧是一种非常重要的机械设备,通常用于支撑和调节物体的位置和姿态。
选型计算是气弹簧设计的重要环节,以下是一些基本的计算方法:
1. 弹性系数:弹性系数是气弹簧一个非常重要的参数,决定了它在施加载荷时的变形能力。
弹性系数通常使用公式计算,例如Kf = (1 - r/n)^n,其中Kf是弹性系数,r是气弹簧的直径,n是弹簧的弹簧圈数。
2. 负载能力:气弹簧的负载能力需要考虑多种因素,包括最大负载、平均负载、最大和平均载荷变化率等。
这些因素需要根据具体的使用要求进行计算。
3. 直径和长度:气弹簧的直径和长度是影响其性能的另一个重
要因素。
通常,直径和长度的测量是在同一个点上,因此在进行选型计算时需要考虑到这一点。
通常,气弹簧的长度和直径的比值称为“比直径”,这是一个非常重要的参数。
4. 材料:气弹簧的材料对其性能也有很大的影响。
通常,气弹簧的材料需要具有良好的弹性和耐久性。
不同的材料适用于不同的应用场景,因此在进行选型计算时需要考虑多种因素。
5. 压缩因子:压缩因子是指气弹簧在负载作用下压缩的程度。
压缩因子需要考虑多种因素,例如最大和平均负载、最大和平均载荷变化率等。
以上是一些基本的气弹簧选型计算方法,但是具体的计算方法可
能会因不同的应用场景而有所不同。
在进行选型计算时,需要综合考虑多种因素,以确保气弹簧能够满足使用要求并具有良好的性能。
气弹簧使用指南
气弹簧使用指南一、气弹簧综述气弹簧(gas spring)是一种可以起支撑、缓冲、制动、高度调节及角度调节等功能的弹性元件。
气弹簧的基本原理是在密闭的缸体内充入具有一定压力的氮气和油、或油气混合物,进而利用作用在活塞杆或活塞截面上的压力使气弹簧产生推力或拉力,气弹簧和机械弹簧的最大区别在于:前者的力-位移曲线斜率很小,在整个运动行程中力值基本保持不变,后者的力-位移曲线斜率很大。
根据气弹簧的结构和功能,气弹簧主要有自由型气弹簧、自锁型气弹簧、随意停气弹簧、牵引式气弹簧、阻尼器几种。
※自由型气弹簧(压缩气弹簧)只有伸展(无外力作用下,长度最长)和压缩(外力大于气弹簧的推力,长度最短)两种状态,在行程中无法自行停止,主要起支撑作用,该类气弹簧有恒阻尼和变阻尼两种结构。
在汽车、工程机械、纺织机械、印刷机械、办公家具等行业得到广泛应用。
※自锁型气弹簧(升降可锁定气弹簧、角调可锁定气弹簧)通过其内部的阀门可以将气弹簧锁定在行程的任意位置,根据内部结构的不同,该类气弹簧有弹性锁定、压缩刚性锁定、拉伸刚性锁定、压缩拉伸双向刚性锁定等类型。
自锁型气弹簧同时具备支撑、高度和角度调节的功能,而且操作方便灵活,结构简单。
因而在医疗设备、家具、汽车等行业得到广泛应用。
※随意停气弹簧(平衡气弹簧)通过其内部特殊的平衡阀机构,加上合理的外界负载设计,可以使气弹簧停在行程中的任意位置,但没有额外的锁紧力,它的特点介于自由型气弹簧和自锁型气弹簧之间。
主要应用在厨房家具、医疗器械、电子产品等行业。
※牵引气弹簧(拉伸气弹簧)是一种特殊的气弹簧:别的气弹簧在自由状态的时候都处在最长的位置,即在受到外力后是从最长的位置向最短的位置运动,而牵引式气弹簧的自由状态在最短的位置,受到牵引时从最短处向最长处运行。
牵引气弹簧中也有相应的自由型、自锁型等产品。
※阻尼器通过活塞上的阻尼结构可使阻尼力随着运动速度而改变,可以明显的对相连的机构的速度起阻尼作用,该类产品有多种结构以适合不同的用途。
气弹簧行程选型计算
气弹簧行程选型计算1 概述气弹簧能在任何载荷作用下保持自振频率不变,能同时承受径向和轴向载荷,也能传递一定的扭矩,通过调整内部压力可获得不同的承载能力。
2 组成气弹簧由以下几部分构成:压力缸、活塞杆、活塞、密封导向套、填充物(惰性气体或者油气混合物),缸内控制元件与缸外控制元件(指可控气弹簧)和接头等。
3 原理气弹簧的原理是在密闭的压力缸内充入惰性气体或者油气混合物,使腔体内的压力高于大气压的几倍或者几十倍,利用活塞杆的横截面积小于活塞的横截面积从而产生的压力差来实现活塞杆的运动。
由于原理上的根本不同,气弹簧比普通弹簧有着很显著的优点:速度相对缓慢、动态力变化不大(一般在1:1.2以内)、容易控制。
4 种类根据其特点及应用领域的不同,气弹簧又被称为支撑杆、气支撑、调角器、气压棒、阻尼器等。
根据气弹簧的结构和功能来分类,气弹簧有自由式气弹簧、自锁式气弹簧、牵引式气弹簧、随意停气弹簧、转椅气弹簧、气压棒、阻尼器等几种。
该产品在汽车、航空、医疗器械、家具、机械制造等领域都有着广泛地应用。
5 选型计算根据自己的应用场景选择合适种类的气弹簧。
气弹簧计算一般有下面几个内容:1、行程2、最小反作用力F=W×A/B其中:G为负载的重量A为负载支点(门等的铰链)到重心的水平距离B为负载支点(门等的铰链)到气弹簧轴线的垂直距离选择的气压弹簧的反作用力,请设定在1.1倍F以上。
3、最大孔距4、最小孔距5、材质选择、缸径选择、活塞杆直径、接头型号。
接头形式推荐选择球形,球形可以360°旋转。
6 注意事项(1)请注意使用时、保管时气压弹簧的温度。
(产品温度范围:30℃~80℃)(2)气体反作用力因产品不同而有若干差异。
(3)气体反作力受温度影响而发生变化。
(4)因为使用环境、次数等原因,反作用力有时会降低。
达不到必要的反作用力时,请更换产品。
(5)请勿在活塞杆会生锈的环境、药物环境中保管、使用气压弹簧。
气弹簧布置及选型设计指南
5 气弹簧的布置设计
5.1 气弹簧的布置方式 气弹簧在后车门开启时按气弹簧的旋转方向,分为正转和反转两种布置方式(如图 4 所示)。 正转:从车左侧面(车头方向在左,车尾方向在右)看过去,旋转方向为顺时针的布置方式为正转。 4
I
前言
为保证本公司车身设计开发质量,特制定本指南。 本指南参照国内外汽车设计公司及汽车生产企业的先进经验编制而成。
II
气弹簧布置及选型设计指南
1 范围
本指南概述了气弹簧的布置及选型方法。 本指南适用于本公司设计开发的各类车型上掀式车门。
2 规范性引用文件
GB/T 25750—2010 可锁定气弹簧技术条件 GB/T 25751—2010 压缩气弹簧技术条件 GB/T 1740 漆膜耐湿热测定法 GB/T 6461 金属基体上金属和其它无机覆盖层 经腐蚀试验后的试样和试件的评级 QC/T 207—1996 汽车用普通气弹簧 QC/T 625-2013 汽车用涂镀层和化学处理层
3.1 定义 ............................................................................ 1 3.2 组成 ............................................................................ 1 3.3 基本原理 ........................................................................ 1 3.4 分类 ............................................................................ 1 4 气弹簧的选型 ......................................................................... 2 4.1 气弹簧的参数 .................................................................... 2 4.2 气弹簧参数与气弹簧力值的关系 .................................................... 2 4.3 气弹簧选则范围 .................................................................. 4 5 气弹簧的布置设计 ..................................................................... 4 5.1 气弹簧的布置方式 ................................................................ 4 5.2 输入条件 ........................................................................ 5 5.3 力学分析 ........................................................................ 5 5.4 确定气弹簧的上下安装点 .......................................................... 5 5.5 设计应用 ........................................................................ 7 6 气弹簧的性能要求 ..................................................................... 7
气弹簧知识
1,气弹簧的原理 2,气弹簧的结构 3,气弹簧的常见分类 4,气弹簧的使用场合和安装方式 5,我司气弹簧的结构 6,我司气弹簧常见异常分析
.
1
1气弹簧的原理
.
2
.
3
2气弹簧的结构
.பைடு நூலகம்
4
3,气弹簧的常见分类
气弹簧主要有两大类,一种是自由行气弹簧,另一 种是自锁性气弹簧。
其命名型号:YQ 10/22-300-650 Fa500
.
8
.
9
气弹簧压缩状态
.
10
气弹簧伸出状态
.
11
气弹簧伸展和压缩行程分析
气弹簧受外力处于压缩行程,O型圈与上活塞片贴合, 实现上活塞片与气缸壁的密封。上下腔内气体通过 上活塞片的小孔交换气体。
气弹簧外力消失,处于伸展行程,O型圈与下活塞片 贴合,实现下活塞片与汽缸壁的密封,上下腔内的 气体通过下活塞片的阻尼孔交换。由于下活塞片上 的阻尼孔特别小,通过的气体流量也特别小,所以 伸展行程时气弹簧是缓慢伸出。
自由行气弹簧活塞杆总是处在伸展状态。而自锁型 气弹簧可以在任意行程位置自锁,停留。
.
5
4气弹簧的使用场合和安装方式
.
6
5我司气弹簧的结构及常见异常分析
.
7
5我司气弹簧的结构及常见异常分析
我司气弹簧的结构属于自由型气弹簧
其参数如下:
缸体长度L=335mm/行程l=300mm/压力50kg/缸体直径 21mm/活塞杆直径10mm/活塞杆端螺纹长度10mm/黑色/ 两端配固定头
.
12
6我司气弹簧常见异常及分析
常见异常现象 气弹簧活塞杆上有有油渗出; 气弹簧失去举力; 两种现象的直接原因均为密封圈失效,油、气渗出。 一般应是先有油迹渗出,然后再是漏气,直至气体
气弹簧型号标记方法
气弹簧型号标记方法
※气弹簧的标记由1代号、2活塞杆直径、3缸体外径、4行程、5伸展长度、6活塞杆端接头形式与缸体端接头形式、7最小伸展力组成。
规定如下:
×××××/××-×××-××× (××-××) ×××
1 2 3 4 5 6 7
※各种气弹簧代号:压缩气弹簧(YQ)、升降可锁定气弹簧(SKQ)、角调可锁定气弹簧(JKQ)、平衡气弹簧(PQ)、拉伸气弹簧(LQ)、阻尼器(ZQ)
※活塞杆直径、缸体外径、行程、伸展长度单位为毫米(mm),最小伸展力单位为牛顿(N)
※接头形式代号:单片(O)、双耳(U)、单耳(L)、球铰(B)、螺纹(M)、锥度(S)
※标记示例:压缩气弹簧的活塞杆直径为10mm,缸体外径为22mm,行程为260mm,伸展长度为630mm,活塞杆端接头为单片式,缸体端接头为球铰式,最小伸展力为380N。
标记为:YQ10/22-260-630(O-B)380
气弹簧外形尺寸的确定
1、气弹簧活塞杆行程(S):一般为实际使用行程+10mm
实际使用行程=仓门完全开启时两连接中心距离-仓门完全关闭时两连接中心距离
2、气弹簧伸展长度(L)需满足:L=2S+L1+L2+f
L1、L2:气弹簧两端接头中心距离
f:气弹簧缸体内部零件尺寸,一般为40~60mm
3、通过对气弹簧两个支撑点位置的合理调整,确定气弹簧的伸展长度L和行程S,然后根据
计算所得的F1力值大小确定气弹簧产品系列,即活塞杆和缸体的直径。
Danly丹利气弹簧的产品应用介绍
Danly丹利气弹簧的产品应用介绍Danly丹利气弹簧的产品应用介绍公司简介:Danly公司在1922年创立,其创始人是罗伯特丹利,Danly主要生产统一的标准模具,大规模生产可互换的组件,满足了迅速增长的金属冲压件业的发展。
在后来的三十年,Danly品牌在美国模具行业建立了自己的先地位。
并使丹利品牌成为同行业的质量和服务的标准。
Danly生产的模具(架)、导柱、导套、氮气弹簧、气弹簧销往世界各地。
气弹簧活塞杆必须向下位置安装,不得倒装,这样可以减低摩擦和确保好的阻尼质量及缓冲性能。
分类和应用:根据气弹簧的结构和功能,气弹簧主要有自由型气弹簧、自锁型气弹簧、随意停气弹簧、牵引式气弹簧、阻尼器几种。
一、自由型气弹簧(支撑杆)是应用最为广泛的气弹簧。
它主要起支撑作用,只有最短、最长两个位置,在行程中无法自行停止。
在汽车、纺织机械、印刷设备、办公设备、工程机械等行业应用广。
二、自锁型气弹簧(调角器、气压棒)在医疗设备、座椅等产品上应用的最多。
该种气弹簧借助一些释放机构可以在行程中的任意位置停止,并且停止以后有很大的锁紧力(可以达到10000N以上)。
三、随意停气弹簧(摩擦式气弹簧)主要应用在厨房家具、医疗器械等领域。
它的特点介于自由型气弹簧和自锁型气弹簧之间:不需要任何的外部结构而能停在行程中的任意位置,但没有额外的锁紧力。
(选型参数基本可以参考自由型气弹簧)四、阻尼器在汽车和医疗设备上都用得比较多,其特点是阻力随着运行的速度而改变。
可以明显的对相连的机构的速度起阻尼作用五、牵引式气弹簧是一种特殊的气弹簧:别的气弹簧在自由状态的时候都处在最长的位置,即在受到外力后是从最长的位置向最短的位置运动,而牵引式气弹簧的自由状态在最短的位置,受到牵引时从最短处向最长处运行。
牵引式气弹簧中也有相应的自由型、自锁型等。
工作原理:气弹簧的工作原理其实就是利用变压器油及透平油按照50%混合出的油液,将惰性气体(一般为氮气)密封在空间内,通过将惰性气体作为弹性介质来传递压力从而起到弹性作用。
