海信中央空调选型设计培训资料资料
合集下载
海信空调培训资料.共60页文档
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
海信空调培训资料.
6、纪律是自由的第一条件。——黑格 尔 7、纪律是集体的面貌，集体的声音， 集体的 动作， 集体的 表情， 集体的 信念。 ——马 卡连柯
8、我们现在必须完全保持党的纪律， 否则一 切都会 陷入污 泥中。 ——马 克思 9、学校没有纪律便如磨坊没有水。— —夸美 纽斯
10、一个人应该：活泼而守而 有原则 ，热情 而不冲 动，乐 观而不 盲目。 ——马 克思
海信中央空调选型设计培训资料
海信中央空调选型设计培训资料
contents
目录
• 海信中央空调产品概述 • 中央空调选型设计基础 • 海信中央空调型号及参数 • 海信中央空调安装与调试 • 海信中央空调维护与保养 • 海信中央空调案例分析
01 海信中央空调产品概述
产品特点
高效节能
舒适度高
静音运行
智能化管理
采用先进的变频技术， 能效比高，运行费用低。
03
考虑水系统的安全与节能
为了确保水系统的安全运行和节能效果，需要考虑水系统的防冻、防垢、
防震等问题，并采用适当的节能措施，如变频控制、热回收等。
03 海信中央空调型号及参数
室内机型号及参数
室内机型号
海信中央空调室内机分为多种型号， 包括吊顶式、壁挂式、吸顶式等，以 满足不同空间和设计需求。
参数
海信中央空调室内机的主要参数包括制 冷量、制热量、能效比（EER）、噪音 等级等，这些参数决定了空调的制冷、 制热效果和能效表现。
室外机型号及参数
室外机型号
海信中央空调室外机型号相对较少，主要分为标准型和模块 化型，标准型适用于一般家庭和小型商用场所，模块化型适 用于中大型商用场所。
参数
室外机的主要参数包括制冷量、制热量、电压、电流、频率 等，这些参数决定了空调的制冷、制热能力和运行稳定性。
03
为了确保空调系统的正常运行和节能效果，选择适合的控制系
统，如智能控制、楼宇自动化等。
空调水系统设计
01
设计合理的管路系统
根据系统的需求和特点，设计合理的管路系统，包括水管、冷却水、冷
冻水等管道。
02
确定适当的管径和泵的型号
根据系统的流量和扬程需求，确定适当的管径和泵的型号，以确保水系
contents
目录
• 海信中央空调产品概述 • 中央空调选型设计基础 • 海信中央空调型号及参数 • 海信中央空调安装与调试 • 海信中央空调维护与保养 • 海信中央空调案例分析
01 海信中央空调产品概述
产品特点
高效节能
舒适度高
静音运行
智能化管理
采用先进的变频技术， 能效比高，运行费用低。
03
考虑水系统的安全与节能
为了确保水系统的安全运行和节能效果，需要考虑水系统的防冻、防垢、
防震等问题，并采用适当的节能措施，如变频控制、热回收等。
03 海信中央空调型号及参数
室内机型号及参数
室内机型号
海信中央空调室内机分为多种型号， 包括吊顶式、壁挂式、吸顶式等，以 满足不同空间和设计需求。
参数
海信中央空调室内机的主要参数包括制 冷量、制热量、能效比（EER）、噪音 等级等，这些参数决定了空调的制冷、 制热效果和能效表现。
室外机型号及参数
室外机型号
海信中央空调室外机型号相对较少，主要分为标准型和模块 化型，标准型适用于一般家庭和小型商用场所，模块化型适 用于中大型商用场所。
参数
室外机的主要参数包括制冷量、制热量、电压、电流、频率 等，这些参数决定了空调的制冷、制热能力和运行稳定性。
03
为了确保空调系统的正常运行和节能效果，选择适合的控制系
统，如智能控制、楼宇自动化等。
空调水系统设计
01
设计合理的管路系统
根据系统的需求和特点，设计合理的管路系统，包括水管、冷却水、冷
冻水等管道。
02
确定适当的管径和泵的型号
根据系统的流量和扬程需求，确定适当的管径和泵的型号，以确保水系

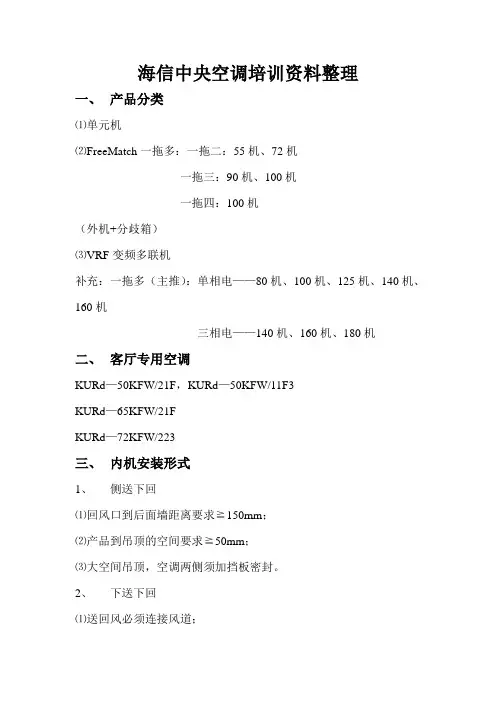

海信中央空调培训资料整理(2014.1.7)
海信中央空调培训资料整理
一、产品分类
⑴单元机
⑵FreeMatch一拖多：一拖二：55机、72机
一拖三：90机、100机
一拖四：100机
（外机+分歧箱）
⑶VRF变频多联机
补充：一拖多（主推）：单相电——80机、100机、125机、140机、160机
三相电——140机、160机、180机
二、客厅专用空调
KURd—50KFW/21F，KURd—50KFW/11F3
KURd—65KFW/21F
KURd—72KFW/223
三、内机安装形式
1、侧送下回
⑴回风口到后面墙距离要求≧150mm；
⑵产品到吊顶的空间要求≧50mm；
⑶大空间吊顶，空调两侧须加挡板密封。
2、下送下回
⑴送回风必须连接风道；
⑵预留检修口450mm*450mm。
3、侧送侧回
⑴局部须加挡板密封；
⑵拉通风口须局部密封；
⑶送回风口百叶方向调向外侧（外八字）；
四、冷凝水管安装
⑴采用U-PVC材料，管径32；
⑵保温层≧10mm；
⑶安装坡度≧1%；
⑷加水泵强排水必须加反水弯，且提升位置必须进行固定；
⑸水平吊架每1m一个，立管支架每2m一个；
⑹长度超过5m时，每5m增加一个排气口。
五、冷媒安装
⑴选用整根铜管，防泄漏；
⑵铜管支撑件间距不大于1.5m；
⑶铜管保温层厚度为20mm；
⑷保压；
⑸抽真空。
中央空调(冷水机组)基本培训资料(含选型,预算等)
水系统泄漏可非常明显地察觉，从而及时
维修；泄露影响面一般较小
中央空调（水机）基本知识介绍
常用制冷剂：
制冷剂
R22 R123 R407C R134a R410A
受限情况
限制性冷媒 限制性冷媒 环保冷媒 环保冷媒 环保冷媒
适用机型
涡旋、螺杆、离心 离心 涡旋、螺杆 螺杆、离心 涡旋、多联机
制冷量的单位
各厂家均推出多种不同形式的室内 机与室外机相配。
两个不同冷媒系统不能共用。
不能与城市供热管网共用室内末端装 置。
环保性能
环保性能对比
制冷剂密封在室外机内，室内介质是 水； 水是环保的介质，对环境没有影响， 不存在安全隐患；
室内管路中的介质是制冷剂；
制冷剂是温室效应的元凶，同时会破坏 大气层；
安装
1、w和 kw 2、匹
1匹＝2.5kw
3、大卡（kcal/h）
1大卡＝1.163w,1w=0.86大卡
4、冷吨（USRT）
1冷吨＝3.517kw ＝3024大卡
能效比
1、能效比的数值是反应机组的一项重要经济指 标。也是用户最为关心和在意的一项参数值； 2、能效比的数值越大，表示机组经济性越好， 在相同环境条件以及相同运转时间下，用 户的运行费用越低。
初投资 初投资
总初投资 : ～ RMB300-400/m2；
总初投资 : ～ RMB400-500/m2；
考虑到 1 同时使用系数 2 所有空调区域的即时负荷最大值小 于各区域负荷最大值的和 所以室外机冷量一般可小于室内机总 冷量，节省初投资
一般选择室外机与室内机总冷量匹配 (室外机本身可在一定的冷量范围内运 行)
系统结构 多联机系统主要结构
精选-海信中小项目中央空调简明设计-冷暖全8
商务性需求信息
价位水平（*） 个人专业程度（*） 对品牌的认知（*）
搜集用户图纸
由于中小项目面积均不小，我们需要拿到图纸
1.图纸的格式
电子版（CAD图纸） 方便前期获取各功能区准确面积，后期软件设计
2.向谁索要图纸
业主 装饰设计师 无法索要时现场测绘
2
负荷计算
负荷足
负荷计算
影响负荷的因素有很多，例如：围护结构构造，外墙的朝向和面积、 外窗的朝向和面积、新风、人员、灯光、发热设备等等
1、满足室内设计温湿度及精度、工作区允许的气流速度、噪 声标准及防尘要求；
2、气流分布均匀，避免产生短路及死角；
3、与建筑装修有较好的配合．
避免短路与气流不均
与装修的配合
室内机的选型及布置
内机型式 风口布置 噪音控制
常用风口种类 ---百叶风口
单层活动百叶风口（叶片横装的可调仰角或俯角，叶片竖装的 可调节水平扩散角）； 双层活动百叶风口（外层叶片横装,内层叶片竖装；外层叶片 竖装,内层叶片横装）。
400(w/m2)
＜110％
*以上表格仅以某地区的指标为例。各地区具体指标请咨询各地分公司技术支持
常见中小项目类型负荷特点
休闲娱乐类：
KTV、酒吧、歌舞厅：
1、照明、设备散热量大。 2、人员密度大。散湿、散热量大。 3、新风量大。
常见中小项目类型负荷特点
休闲娱乐类：
美容、足疗类：
1、新、排风风量满足卫生要求 2、冬季室内要求温度高，至少24度以上 3、避免冷、热风直吹人
圆形散流器
室内机的选型及布置
内机型式 风口布置 噪音控制
常用风口种类 ---喷射式风口（球形风口）
喷口有较小的收缩角度，并且无叶片遮挡 因此喷口的噪声低、紊流系数小、射程长。 用于自由射流，高大空间集中送风 根据工作区长度与落差来选取喷口
中央空调基础知识培训资料全50页PPT
Thank you
Байду номын сангаас
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
中央空调基础知识培训资料全
1、纪律是管理关系的形式。——阿法 纳西耶 夫 2、改革如果不讲纪律，就难以成功。
3、道德行为训练，不是通过语言影响 ，而是 让儿童 练习良 好道德 行为， 克服懒 惰、轻 率、不 守纪律 、颓废 等不良 行为。 4、学校没有纪律便如磨房里没有水。 ——夸 美纽斯
5、教导儿童服从真理、服从集体，养 成儿童 自觉的 纪律性 ，这是 儿童道 德教育 最重要 的部分 。—— 陈鹤琴
Байду номын сангаас
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
中央空调基础知识培训资料全
1、纪律是管理关系的形式。——阿法 纳西耶 夫 2、改革如果不讲纪律，就难以成功。
3、道德行为训练，不是通过语言影响 ，而是 让儿童 练习良 好道德 行为， 克服懒 惰、轻 率、不 守纪律 、颓废 等不良 行为。 4、学校没有纪律便如磨房里没有水。 ——夸 美纽斯
5、教导儿童服从真理、服从集体，养 成儿童 自觉的 纪律性 ，这是 儿童道 德教育 最重要 的部分 。—— 陈鹤琴
海信中央空调选型设计培训资料
海信中央空调选型设计培训资料
中央空调各内机机型的特点
3、壁挂机： 关键词：安装方便，成本低 壁挂机特点： 1、小型紧凑化设计、简洁安装 2、可以自由调节风向，灵活出风 3、后期维护方便，保养成本低 适用场所：住宅、店铺、办公室 注意： 1、墙壁走冷媒管或排水管时，需要调查墙体材质 2、壁挂机一般无法与中央空调的排水管相连，需要靠近窗户安装，以 便排水。 3、在家装、别墅类的工程中，壁挂机一般只用在厨房或者保姆房类的 房价。
150~250
海信中央空调选型设计培训资料
常用机型选型表
建筑类型 旅馆客房
注意点 高级感、低噪音，需要考虑浴室负荷
酒吧、咖啡厅
装饰性
西餐厅
装饰性
中餐厅、宴会厅 热湿负荷大（人、饮食、照明）
商店、小卖部
换气次数多
小会议室
新风负荷、热湿负荷大、低噪音
大会议室
新风负荷、热湿负荷大、低噪音
5900 3P嵌入机
3 KFR-120QW/08 1300
海信中央空调选型设计培训资料
工程报价案例
序号 安装材料名称 1 联机管路
2 U-PVC排水管 3 外机支架 4 室内机吊杆 5 信号线 6 安装人工费
2．安装人工，材料及其它费用明细
材料规格
低静压风管机
高静压风管机
海信中央空调选型设计培训资料
中央空调各内机机型的特点
风管机特点： 关键词：静压值 低静压风管机特点： 1、噪音相对小，室内机造型良好（室内机隐藏，提高房间整体档次） 2、超薄机型，厚度为190mm，在国内品牌中最薄，当需要安装在梁下 时，薄就是竞争力！ 3、安装方法比较自由（可以适用于局部吊顶和风道出风的安装） 适用场所：酒店房间、高层公寓、住宅、办公室等场所 注意： 1、低静压代表着送风距离较近，尤其是采用侧吹的出风方式时，高度 需要控制在3M左右，若太高影响制冷、制热效果（制热影响加大） 2、需要预留维修口（应能满足更换电机的要求） 3、此机型不适用于高天花、大空间的场所
中央空调基础知识培训资料(NXPowerL)
成本。
案例二
某办公楼采用热回收技术和智能控 制技术，提高了能源利用效率，减 少了能源浪费，获得了显著的节能 效果。
案例三
某酒店采用多联机空调系统，实现 了分区控制和按需供冷，降低了能 耗和噪音污染，提高了客户满意度。
未来发展趋势预测
智能化发展
随着人工智能和物联网技术的不断发展，中央空调系统将 更加智能化，实现自适应控制和远程监控等功能。
室内环境。
03
中央空调设备选型与配置
设备选型原则及注意事项
选型原则
根据建筑类型、使用功能、气候条件等因素，选择适合的中 央空调设备类型，如冷水机组、热泵机组、多联机等。
注意事项
考虑设备的制冷量、制热量、能效比等关键参数，确保设备 性能满足实际需求；同时关注设备的品牌、质量、售后服务 等因素。
设备配置方案设计与优化
验收标准
依据国家相关标准和行业规范，制定详细的 验收标准。
验收流程
组织专家进行现场验收，按照验收标准逐项 检查并记录。
问题处理
对于验收中发现的问题，及时进行处理并重 新验收。
验收合格
经过全面检查和测试，确认空调系统符合验 收标准后，方可交付使用。
05
中央空调运行维护与保养 管理
运行维护管理制度建立和执行情况回顾
02
中央空调系统组成及工作 原理
制冷系统组成及工作原理
01
02
03
04
压缩机
制冷系统的核心部件，负责将 低温低压的制冷剂气体压缩成
高温高压气体。
冷凝器
将压缩机排出的高温高压气体 冷却成高压液体，同时释放出
热量。
膨胀阀
将高压液体制冷剂通过节流作 用，降低其压力和温度，变成
案例二
某办公楼采用热回收技术和智能控 制技术，提高了能源利用效率，减 少了能源浪费，获得了显著的节能 效果。
案例三
某酒店采用多联机空调系统，实现 了分区控制和按需供冷，降低了能 耗和噪音污染，提高了客户满意度。
未来发展趋势预测
智能化发展
随着人工智能和物联网技术的不断发展，中央空调系统将 更加智能化，实现自适应控制和远程监控等功能。
室内环境。
03
中央空调设备选型与配置
设备选型原则及注意事项
选型原则
根据建筑类型、使用功能、气候条件等因素，选择适合的中 央空调设备类型，如冷水机组、热泵机组、多联机等。
注意事项
考虑设备的制冷量、制热量、能效比等关键参数，确保设备 性能满足实际需求；同时关注设备的品牌、质量、售后服务 等因素。
设备配置方案设计与优化
验收标准
依据国家相关标准和行业规范，制定详细的 验收标准。
验收流程
组织专家进行现场验收，按照验收标准逐项 检查并记录。
问题处理
对于验收中发现的问题，及时进行处理并重 新验收。
验收合格
经过全面检查和测试，确认空调系统符合验 收标准后，方可交付使用。
05
中央空调运行维护与保养 管理
运行维护管理制度建立和执行情况回顾
02
中央空调系统组成及工作 原理
制冷系统组成及工作原理
01
02
03
04
压缩机
制冷系统的核心部件，负责将 低温低压的制冷剂气体压缩成
高温高压气体。
冷凝器
将压缩机排出的高温高压气体 冷却成高压液体，同时释放出
热量。
膨胀阀
将高压液体制冷剂通过节流作 用，降低其压力和温度，变成
中央空调系统培训内容
中央空调系统培训内容工作计划一、培训目标本次培训旨在提高中央空调系统的运行效果和维护保养，以确保系统的长期稳定运行，同时提高参与培训人员的专业技能。
二、培训内容1. 中央空调系统基础知识和原理2. 中央空调系统的安装与调试3. 中央空调系统的维护和保养4. 中央空调系统的管理与运行5. 中央空调系统的故障排除三、培训时间和地点时间：3天地点：公司培训中心四、培训方式1. 理论授课：老师讲解中央空调系统的相关知识和技能2. 实践操作：参与培训人员进行实际操作，了解各种工具的使用和维护保养方法3. 互动交流：参与培训人员与老师进行互动交流，共同解决问题五、培训效果评估1. 考试测试：在培训结束后进行考试测试，测试培训效果2. 实际操作：参与培训人员进行实际操作，测试培训效果3. 反馈调查：参与培训人员进行反馈调查，获取培训效果的反馈工作总结本次中央空调系统的培训内容分为中央空调系统基础知识和原理、中央空调系统的安装与调试、中央空调系统的维护和保养、中央空调系统的管理与运行、中央空调系统的故障排除。
在培训中，通过理论授课、实践操作、互动交流等方式，使参与培训人员掌握了中央空调系统的相关知识和技能，提高了专业技能和工作效率。
在实践操作中，参与培训人员通过对空调系统的拆卸、维护保养、调试等操作，了解了各种工具的使用和维护保养方法，掌握了中央空调系统的具体操作流程。
通过互动交流，在实际操作中解决问题，培训效果得到了进一步提高。
在培训结束后，通过考试测试、实际操作和反馈调查等方式，测试了培训效果。
参与培训人员对培训效果进行了反馈，提出了一些建议和意见，为今后的培训工作提供了有益的参考。
核心内容1. 中央空调系统基础知识和原理中央空调系统基础知识和原理是中央空调系统培训的重要内容。
中央空调系统是由空调机组、换热器、冷却水泵、冷却塔、管道及控制系统等组成，掌握中央空调系统的基础知识和原理对于系统的运行效果和维护保养至关重要。
海信空调89培训材料
送风不再局限于一个区域，左右 120°广角送风设计，送风范围更广， 舒适更全面。
对吹式双贯流风道
海信89智尊空调，创新左右两侧 配置贯流风扇设计，形成对吹式双风 道，两侧同时出风，形成环抱式立体 送风空间，配合海信独有的I FEEL智 能随身感，将舒适气流均匀输送至房 间每个角落，给您全方位呵护，避免 空调直吹人体带来的不适。
360度浑圆外观面板，真空玫瑰金，欧洲顶级钢琴烤漆工 艺，更显晶莹剔透。弧形内藏式对开环形滑动面板，浑然一 体的美感由内而外。
创新面板自感应防护技术，防止运动门关闭时儿童伸手， 是科技，更是细致入微的呵护
奢华 贴心
＋ 竖琴式出风口
120°广角送风
超大竖琴式出风口，颠 覆传统空调外观，引领全 新视觉体验，开启间，让 您仿佛置身美妙的维也纳 音乐之都。
89柜机 全国统一零售价
机型
全国统一零售价 备注
KFR-50LW/89FZBpH-1(智尊) KFR-72LW/89FZBpH-1(智尊) KFR-50LW/89FZBpH-1 KFR-72LW/89FZBpH-1
待定 待定
待定 待定
紫色，智能 紫色，智能 金色，非智能 金色，非智能
独特的外观设计：
优 势
4、I FEEL智能随身感 ，舒适温度随心而动 5、四种人性化睡眠模式 ，打造“量身定制”的专属睡眠 6、500级电子膨胀阀+高效双转子压缩机 ，高配置 ，节能更长寿
89奢华香槟 不具备智能化功能
1、市场统一零售价 2、外观设计 3、功能卖点
89挂机 全国统一零售价
机型
KFR-26GW/89FZBpH2-1 KFR-35GW/89FZBpH2-1 KFR-26GW/89FZBpH1-1 KFR-35GW/89FZBpH1-1
中央空调设计培训资料[1]
![中央空调设计培训资料[1]](https://img.taocdn.com/s3/m/f390778e970590c69ec3d5bbfd0a79563c1ed4a0.png)
1
20
12
10
50
10
10
40
8
6
20
8
10 中央空调设3计0培训资料[1]
8
建筑物
卫生所、诊所
理发室、美容院
百货 商店
地下 中间层
上层
药店
零售店
精品店
酒吧
餐厅
饭店
房间 公共场所
工厂
PPT文档演模板
装配室 轻工业
冷负荷W/m2
显冷负荷
总冷负荷
逗留者 m2/人
照明 W/m2
130
200
10
40
110
PPT文档演模板
中央空调设计培训资料[1]
6.冷冻水泵、冷 却水泵、补水泵的选定
根据前面所求得的扬程、流量以及水泵所在管段的管 径，便可以在水泵样本中进行水泵的选择。一般，冷冻水 泵和冷水水泵的台数应和制冷主机一一对应，并考虑一台 备用。补水泵一般按照一用一备的原则选取。
一般，选择水泵时，水泵的进出口管径应比水泵所在 管段的管径小一个型号或相同。例如：水泵所在管段的 管径为DN125,那么所选水泵的进出口管径应为DN100或 DN125。
3.回水过滤器阻力，一般为3~5mH2O； 4.分水器、集水器水阻力：一般一个为3mH2O； 5.制冷系统水管路沿程阻力和局部阻力损失：一般为7~10mH2O； 综上所述，冷冻水泵扬程为26~35mH2O，一般为32~36mH2O。
注意：扬程的计算要根据制冷系统的具体情况而定，不可照搬 经验值！
PPT文档演模板
4.流量的计算
1.冷却水流量：一般按照产品样本提供数值选取，或按 照如下公式进行计算，公式中的Q为制冷主机制冷量
海信KFR系列空调器技术培训手册
目录一.型号商标---------------------------------------------------------------------31.1产品型号1.2一句话卖点二.产品外观图---------------------------------------------------------------- 3三.主要特点--------------------------------------------------------------------43.1主要功能3.2 技术特点四.衍生关系及通用性-------------------------------------------------------11五.技术参数-------------------------------------------------------------------11六.电控功能介绍-------------------------------------------------------------15七.线路图、电气原理--------------------------------------------------------237.1线路图7.2电气原理图7.3制冷系统图7.4 PCB 板图八.售后服务-------------------------------------------------------------------298.1故障显示一览表8.2产品爆炸图及明细8.3 零部件技术规格参数8.4 故障分析及检修流程图一、型号商标1.1产品型号 : KFR-26GW/VK-2 KFR-32GW/VK-2 KFR-35GW/VK-2KFR-26GW/VKJ-2 KFR-32GW/VKJ-2 KFR-35GW/VKJ-2 KFR-26GW/VF-1 KFR-35GW/VF-21.2一句话卖点 ：时尚典雅，经济实用。
空调培训教材 KFR-32GW-21MBP
3、
外观采用以前老外观设计思路，补齐系列，采用清晰明亮的线条
轮廓，使整机显得简洁、时尚。 4、 全新谐波电流抑制方案的使用，全面通过 CCC 认证。
3.1 主要功能
3.1.1 高效键
在制冷和制热模式下，按下高效键，空调器会高效高频运转，能快速实
现制冷和制热，使居住的空间可以快速实现制冷、制热，使您会更加舒适。
2、电压检测电路 ①、电压检测电路原理图：
共 49 页 第10页
PDF created with pdfFactory trial version
KFR-32GW/21MBp 机型培训教材
文件代号：RZA-0-1000-02-PJ-0
②、电压检测电路原理分析
室外交流 220V 电压硅桥整流、滤波电路滤波后输出到 IPM 模块的 P、N 端，电压检 测电路从直流母线的 P 端通过电阻进行分压，检测直流电压进而对交流供电电压进行判 断。列出正常电压范围的电压检测参数
②、开关电源电路原理分析
本电路为反激式开关电源，其稳压方式采用脉宽度调制方式，其特点是内置振荡器， 固定开关频率为 60Hz，通过改变脉冲宽度来调整占空比。因为开关频率固定，因此为其 设计滤波电路相对方便一些，但是受功率开关管最小导通时间限制，对输出电压不能做 宽范围调节；另外输出端一般要接预负载，防止空载时输出电压升高。
室外机：为原来的 35 变频机壳外观，采用 2004 年新开的改型自制的模具件，降低 了模具加工工艺的难度，装配合理，又节省了一部分成本
共 49 页 第12页
PDF created with pdfFactory trial version
3.2.3 结构方面特点：
室内机：在外观设计上采用全新设计思路，采用清晰明亮的线条轮廓，使整机显得 简洁、时尚。对风道进行优化设计，实现了风扇和风道的最佳匹配，扩大了进风面积， 使空调器运转更加平稳，不仅风量大，而且噪音更小,低至 26 分贝。在 KFR-32W/06BP 基 础上采用新面板，底座是 KFR-2606G/BP，前面板采用首次用在 KFR-3312G/FE 的新面板， 平板外观，改革进风格栅的形式，大进风口、减少进风格子个数，提高外观的科技感。
中央空调培训资料
（1）压缩机和冷凝器装在室外，离 房间较远，降低了噪音，改善了环境， 其噪音比窗式空调器低20DB左右。 （2）安装和检修方便，小修容易， 大修可分别拆卸。 （3）室内机组占地面积小，布置方 便，造型美观，可与室内装饰配套。 （4）增加了冷凝器的传热面积和风 量，散热条件比窗式空调器好
2.1.2 家庭中央空调 家庭中央空调不仅适合于50~200㎡的普通家庭住宅，更适合于建筑面积 为200~500 ㎡的休闲别墅类住宅，在现代高档别墅群中有广泛的使用。
容积式制冷压缩机
离心式制冷压缩机
往复活塞式制冷压缩机
回转式制冷压缩机
旋转式
涡旋式
螺杆式
说明：
1）容积式制冷压缩机是靠改变工作腔的容积，将周期性地吸收到 的定量气体压缩。离心式压缩机是靠离心力的作用，连续地将所吸收 到的气体压缩。
2）回转式制冷压缩机是靠回转体的旋转运动替代活塞式压缩机中 的活塞的往复运动，以改变气缸的工作容积，从而将一定数量的低压 气态制冷剂进行压缩。
中央空调培训资料
6. 空调器的基本工作原理
空调器的基本功能是调节房间空气的温度和湿度。依 据系统的用途的不同，空调分为工艺性空调和舒适性空调。 舒适性空调的基本工况为制冷、制热和除湿。
中央空调培训资料
6.1 制冷工况
空调器要不断把房间内的多余热量转移到室外，使室 内温度保持在一个较低的范围内。它包括两个循环——制 冷循环和空气循环。 （1）制冷循环。空调器采用蒸气压缩制冷循环方式，它 包括压缩、冷凝、节流和蒸发4个热力过程，如图1所示。 制冷剂经节流降压后，在室内侧的蒸发器中等压蒸发，吸 收潜热，变成低温低压的蒸气，然后经过压缩机压缩，变 成高温高压的蒸气，最后在室外侧的冷凝器中冷凝成液体， 放出潜热。如此周而复始，不断循环。小型空调器节流装 置为毛细管，大、中型空调器节流装置为膨胀阀。
2.1.2 家庭中央空调 家庭中央空调不仅适合于50~200㎡的普通家庭住宅，更适合于建筑面积 为200~500 ㎡的休闲别墅类住宅，在现代高档别墅群中有广泛的使用。
容积式制冷压缩机
离心式制冷压缩机
往复活塞式制冷压缩机
回转式制冷压缩机
旋转式
涡旋式
螺杆式
说明：
1）容积式制冷压缩机是靠改变工作腔的容积，将周期性地吸收到 的定量气体压缩。离心式压缩机是靠离心力的作用，连续地将所吸收 到的气体压缩。
2）回转式制冷压缩机是靠回转体的旋转运动替代活塞式压缩机中 的活塞的往复运动，以改变气缸的工作容积，从而将一定数量的低压 气态制冷剂进行压缩。
中央空调培训资料
6. 空调器的基本工作原理
空调器的基本功能是调节房间空气的温度和湿度。依 据系统的用途的不同，空调分为工艺性空调和舒适性空调。 舒适性空调的基本工况为制冷、制热和除湿。
中央空调培训资料
6.1 制冷工况
空调器要不断把房间内的多余热量转移到室外，使室 内温度保持在一个较低的范围内。它包括两个循环——制 冷循环和空气循环。 （1）制冷循环。空调器采用蒸气压缩制冷循环方式，它 包括压缩、冷凝、节流和蒸发4个热力过程，如图1所示。 制冷剂经节流降压后，在室内侧的蒸发器中等压蒸发，吸 收潜热，变成低温低压的蒸气，然后经过压缩机压缩，变 成高温高压的蒸气，最后在室外侧的冷凝器中冷凝成液体， 放出潜热。如此周而复始，不断循环。小型空调器节流装 置为毛细管，大、中型空调器节流装置为膨胀阀。
海信户式中央空调培训(3月会议)讲解
第14页，共 16 页
中央空调各内机机型的特点 嵌入机案例图片
第15页，共 16 页
中央空调各内机机型的特点
2、风管机：包括高静压风管机、中静压风管机、低静压风管机（超薄 风管机），家装机市场用的最多的为低静压风管机。目前公司有低静 压（10~30Pa）和高静压风管机（72机型为50~80Pa；125机型为 80~120Pa），这两种风管机，在国内是最受顾客欢迎的内机机型，
海信多居室变频空调培训
商用空调 2012年3月
第1页，共 16 页
第一部分：机型简介
第2页，共 16 页
1.1 研发背景
1、建筑法规对空调的影响： (1)越来越多的国家实施建筑景观法，目前欧、美、日等发达国家不允许 随意在外墙安装空调室外机，避免影响城市和建筑美观。
第3页，共 16 页
1.1 研发背景
低静压风管机
高静压风管机
第16页，共 16 页
中央空调各内机机型的特点
风管机特点： 关键词：静压值 低静压风管机特点： 1、噪音相对小，室内机造型良好（室内机隐藏，提高房间整体档次） 2、超薄机型，厚度为190mm，在国内品牌中最薄，当需要安装在梁下 时，薄就是竞争力！ 3、安装方法比较自由（可以适用于局部吊顶和风道出风的安装） 适用场所：酒店房间、高层公寓、住宅、办公室等场所 注意： 1、低静压代表着送风距离较近，尤其是采用侧吹的出风方式时，高度 需要控制在3M左右，若太高影响制冷、制热效果（制热影响加大） 2、需要预留维修口（应能满足更换电机的要求） 3、此机型不适用于高天花、大空间的场所
第8页，共 16 页
1. 产品主要卖点
柜机
技术卖点：5P/10P大功率柜机；5P柜机达国家二级能效；智能化霜，强劲制热； 外观卖点：正面出风，超远距离送风； 功能卖点：消防紧急停机功能
中央空调各内机机型的特点 嵌入机案例图片
第15页，共 16 页
中央空调各内机机型的特点
2、风管机：包括高静压风管机、中静压风管机、低静压风管机（超薄 风管机），家装机市场用的最多的为低静压风管机。目前公司有低静 压（10~30Pa）和高静压风管机（72机型为50~80Pa；125机型为 80~120Pa），这两种风管机，在国内是最受顾客欢迎的内机机型，
海信多居室变频空调培训
商用空调 2012年3月
第1页，共 16 页
第一部分：机型简介
第2页，共 16 页
1.1 研发背景
1、建筑法规对空调的影响： (1)越来越多的国家实施建筑景观法，目前欧、美、日等发达国家不允许 随意在外墙安装空调室外机，避免影响城市和建筑美观。
第3页，共 16 页
1.1 研发背景
低静压风管机
高静压风管机
第16页，共 16 页
中央空调各内机机型的特点
风管机特点： 关键词：静压值 低静压风管机特点： 1、噪音相对小，室内机造型良好（室内机隐藏，提高房间整体档次） 2、超薄机型，厚度为190mm，在国内品牌中最薄，当需要安装在梁下 时，薄就是竞争力！ 3、安装方法比较自由（可以适用于局部吊顶和风道出风的安装） 适用场所：酒店房间、高层公寓、住宅、办公室等场所 注意： 1、低静压代表着送风距离较近，尤其是采用侧吹的出风方式时，高度 需要控制在3M左右，若太高影响制冷、制热效果（制热影响加大） 2、需要预留维修口（应能满足更换电机的要求） 3、此机型不适用于高天花、大空间的场所
第8页，共 16 页
1. 产品主要卖点
柜机
技术卖点：5P/10P大功率柜机；5P柜机达国家二级能效；智能化霜，强劲制热； 外观卖点：正面出风，超远距离送风； 功能卖点：消防紧急停机功能
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
信号线
8 安装材料及其它费用合计:
32275
9 空调工程费用合计：（设备＋安装材料及其它）
146475
10 工程优惠价：
138000
备注：以上报价不含空调配电及室外机基础，空调室外机电源线由甲方布置到安装方指定位置。
中央空调各内机机型的特点
3、壁挂机： 关键词：安装方便，成本低 壁挂机特点： 1、小型紧凑化设计、简洁安装 2、可以自由调节风向，灵活出风 3、后期维护方便，保养成本低 适用场所：住宅、店铺、办公室 注意： 1、墙壁走冷媒管或排水管时，需要调查墙体材质 2、壁挂机一般无法与中央空调的排水管相连，需要靠近窗户安装，以 便排水。 3、在家装、别墅类的工程中，壁挂机一般只用在厨房或者保姆房类的 房价。
中央空调各内机机型的特点
总结： 1、市场人员需要根据不同的场所和不同的装修风格、甲方要求选择最 合适的内机，这需要熟悉以上内机的特点，并了解最新的装修风格和趋 势。 2、当一个户型可以选择多种机型时，我们以风管机为优先推荐机型， 然后是嵌入机及其他机型。
系统、负荷设计
1、工程设计流程 2、负荷设计注意点 3、系统设计
150~250
常用机型选型表
建筑类型 旅馆客房
注意点 高级感、低噪音，需要考虑浴室负荷
酒吧、咖啡厅
装饰性
西餐厅
装饰性
中餐厅、宴会厅 热湿负荷大（人、饮食、照明）
商店、小卖部
换气次数多
小会议室
新风负荷、热湿负荷大、低噪音
大会议室
新风负荷、热湿负荷大、低噪音
理发、美容室 办公室
低风速 低噪音、低风速
医院：高级病房
序号 安装材料名称 1 联机管路
2 U-PVC排水管
3 外机支架 4 室内机吊杆 5 信号线 6 安装人工费 7 管理费用及税金
2．安装人工，材料及其它费用明细
材料规格
数量 单位 单价(元)
Ф 9.52/15.88 23 米 95
Ф 9.52/19.05 100 米 115
合计(元) 2185 11500
中央空调各内机机型的特点
海信嵌入机优势： 1、标配800mm扬程的冷凝水提升泵，排水顺畅，安装自由度高； 2、采用直流驱动电机和超级流线型涡轮静音风扇，涡轮形风道设计， 实现高效超低噪音运转和立体均匀柔和送风； 3、最长配管50M（5P单元机）、最大落差15M（5P单元机）
800mm优势
中央空调各内机机型的特点 嵌入机案例图片
Ф 25
120 米 12
1440
Ф 8-Ф 10 3*2.5 3*1.5
15 组 130 200 米 7 200 米 10 200 米 8 15 套 500
1950
1400
2000 1600 7500 2700
备注 包含保温 包含保温 包括保温、弯头 、三通、管箍、 连接胶、吊杆、 包扎带 外机架子 包括膨胀螺丝、 电焊条
中央空调各内机机型的特点
4、柜机： 关键词：安装方便 柜机特点： 1、安装施工简单（只需放在地面上） 2、适合安装在天花板无法安装内机的地方 3、后期维护方便，保养成本低 适用场所：住宅、店铺、办公室 注意： 1、室内温度分布差 2、需要占用地面面积 3、过滤网容易脏 4、空调刚开始普及时，柜机一般放置在客厅里，随着对面积、噪音、 舒适度的要求越来越高，柜机的使用量在下降。 5、中央空调内机一般不会使用柜机，柜机一般作为单元机进行销售。
高静压风管机 低静压风管机、壁挂机
系统设计
冷媒配管的总长度、内外机之间的高差，内机之间的高差， 这些问题必须要事先了解，并根据我公司的产品数据，判定 是否合适安装公司的空调
系统设计
A系统 B系统
A系统
当房间负荷较大，且同时使用几率较高时，可将空间分别划分到2套系统 中，2台外机同时开启，可保证使用效果。
根据房间总负荷、装修情况、房间 结构、设计要求等确定室内机型号 及其位置、风口形式、数量及位置
室外机的选型及其位 置确定
根据每个系统室内机负荷总和和同 时使用情况确定室外机及其位置
计算并确定冷媒管径、风 口尺寸、风管管径、冷凝 水管管径，连接空调系统 管路并进行系统能力修正
参照技术资料和设计手册计算并确 定冷媒管径、风口尺寸、风管管径、 冷凝水管管径，合理连接空调系统 管路并进行系统能力修正
中央空调各内机机型的特点
不良案例
室内机
室内机高度过高， 影响制冷和制热的 效果
中央空调各内机机型的特点
2、风管机：包括高静压风管机、中静压风管机、低静压风管机（超薄 风管机），家装机市场用的最多的为低静压风管机。目前公司有低静 压（10~30Pa）和高静压风管机（72机型为50~80Pa；125机型为 80~120Pa），这两种风管机，在国内是最受顾客欢迎的内机机型，
1．设备费用明细
序号 设备型号 数量 单位 单价(元) 合计(元) 备注
1 KUR-72FGW/31 1 套
6900
6900 3P风管机
2 KFR-71QW/08 1 套
5900
5900 3P嵌入机
3 KFR-120QW/08 13 套
7800
101400 5P嵌入机
5
合计
114200
工程报价案例
中央空调各内机机型的特点
海信低静压风管机优势： 1、190mm超薄机身，安装灵活 2、10/30Pa两档静压可选；高中低三档风速可调； 3、隐蔽性好，适合暗装，和室内装修完美融合；
接风道安装
局部吊顶
常用的气流组织形式
1、侧送侧回
双层百叶送风口或格栅风口
2、侧送下回
双层百叶送风口或格栅风口
低静压风管机
高静压风管机
中央空调各内机机型的特点
风管机特点： 关键词：静压值 低静压风管机特点： 1、噪音相对小，室内机造型良好（室内机隐藏，提高房间整体档次） 2、超薄机型，厚度为190mm，在国内品牌中最薄，当需要安装在梁下 时，薄就是竞争力！ 3、安装方法比较自由（可以适用于局部吊顶和风道出风的安装） 适用场所：酒店房间、高层公寓、住宅、办公室等场所 注意： 1、低静压代表着送风距离较近，尤其是采用侧吹的出风方式时，高度 需要控制在3M左右，若太高影响制冷、制热效果（制热影响加大） 2、需要预留维修口（应能满足更换电机的要求） 3、此机型不适用于高天花、大空间的场所
空调工程设计流程图
准备和收集计算房间负 荷所需的基础资料
建筑围护结构情况、建筑使用情况 和功能、当地气象参数、温湿度设 计要求、建筑装修图纸等等
各房间负荷和面积的计 算及系统总负荷的计算
室内机的选型和风口 选型及其位置的确定
根据工程资料计算各房间面积和冷 热负荷，同时根据房间位置、朝向 和功能等考虑修正并进行系统分区
设备选型及负荷计算
室内冷负荷
围护结构传热 造成的冷负荷
房间冷负荷的组成
设备选型及负荷计算
负荷主要考虑以下几个因素
外墙传热：外墙面积越大，冷负荷越大； 窗户传热：窗户面积越大，冷负荷越大； 太阳辐射传热：南向房间冷负荷会更大；建筑群的外围周边
房间受太阳照射多，相对建筑群中心区房间冷负荷会偏大； 同样夏天南方地区的房间冷负荷一般比北方地区的大； 外门传热：开的外门越多、门面积越大，冷负荷越大；
方便。材质较软，适 安装方便，适用于各 用于局部较短的风管。 种场合。
的情况采用软管连 接，灵活方便。
包括酚醛、玻璃纤维 但由于阻力大，单
等内外覆铝箔的风管。 管最长不超过两米
根据现场具体情况（如风速、管长、消防等）选择风口材料
单层百叶 双层百叶
适用于层高较低的住宅
风速3～5m/s，噪音小 水平送风距离6～8米 垂直送风距离3米左右
室外机
室外机
外机布置在一侧，造成室 内机联机配管长度差异较 大。配管长的室内机衰减 较大。 该方案不好。
合理布置室内外机很重要！ 合理布置风口也很重要！
室外机放置在系统中间， 配管长度比较均匀，长配 管衰减降到最低。 该方案更合理。
设备散热散湿：一般计算机房、基站、工业厂房冷负荷偏大； 照明热负荷 还应考虑引入新风带来的新风冷负荷
房间类型
办公室 百货商场 旅馆客房 会议室 舞厅（交谊舞） 舞厅（迪斯科）
酒吧 西餐厅 中餐厅宴会厅 健身房保龄球 理发、美容 管理、接待 咖啡店 游戏中心
冷负荷指标 （w/m2） 120-220 180-300 120-180 220-320 220-280 280-350 150-250 200-250 220-360 150-250 150-280 110-150 160~200
的形式。
设备选型
可能会因气流障 碍而
导致短路。
不良案例
出风口之下的灯饰板 成为风的障碍物。
中央空调各内机机型的特点
高静压风管机特点： 1、内机风量较大、静压大（5P高静压风管机静压可达120Pa，相比其 他的同类产品静压较高），配合各种喷头，可能满足高天花板、远距 离送风的要求 2、内置风扇，噪音相对较低 3、超长配管设计，最长50M 适用场所：酒店大堂、大型会议室、店铺、办公室、工厂等大型场所 注意： 1、高静压风管机电机功率大，必须安装静压箱、回风箱，否则会有比 较大的噪音，严禁使用低静压风管机的安装方式。 2、需要预留维修口（应能满足更换电机的要求） 3、此机型不适用家装（部分别墅等大户型也可以使用，但是绝不能安 装在卧室类对噪音要求比较高的场所）
3、下送下回
双层百叶送风口或散流器或格栅风口
中央空调各内机机型的特点 低静压风管机案例图片
在卧室中，多采用薄型 风管机，局部吊顶。吊 顶空间现对有限，无法 实现后回风，但同时卧 室对噪声又相对敏感，
此种情况如何处理？
通过吊顶回风的方式， 即：风管机后方不加 风管，直接从吊顶内 部进风，在吊顶边上 设置回风口，吊顶内 可贴吸音材料。如此， 吊顶充当了风道，噪 声问题也得到解决。 也可设计成侧送侧回
8 安装材料及其它费用合计:
32275
9 空调工程费用合计：（设备＋安装材料及其它）
146475
10 工程优惠价：
138000
备注：以上报价不含空调配电及室外机基础，空调室外机电源线由甲方布置到安装方指定位置。
中央空调各内机机型的特点
3、壁挂机： 关键词：安装方便，成本低 壁挂机特点： 1、小型紧凑化设计、简洁安装 2、可以自由调节风向，灵活出风 3、后期维护方便，保养成本低 适用场所：住宅、店铺、办公室 注意： 1、墙壁走冷媒管或排水管时，需要调查墙体材质 2、壁挂机一般无法与中央空调的排水管相连，需要靠近窗户安装，以 便排水。 3、在家装、别墅类的工程中，壁挂机一般只用在厨房或者保姆房类的 房价。
中央空调各内机机型的特点
总结： 1、市场人员需要根据不同的场所和不同的装修风格、甲方要求选择最 合适的内机，这需要熟悉以上内机的特点，并了解最新的装修风格和趋 势。 2、当一个户型可以选择多种机型时，我们以风管机为优先推荐机型， 然后是嵌入机及其他机型。
系统、负荷设计
1、工程设计流程 2、负荷设计注意点 3、系统设计
150~250
常用机型选型表
建筑类型 旅馆客房
注意点 高级感、低噪音，需要考虑浴室负荷
酒吧、咖啡厅
装饰性
西餐厅
装饰性
中餐厅、宴会厅 热湿负荷大（人、饮食、照明）
商店、小卖部
换气次数多
小会议室
新风负荷、热湿负荷大、低噪音
大会议室
新风负荷、热湿负荷大、低噪音
理发、美容室 办公室
低风速 低噪音、低风速
医院：高级病房
序号 安装材料名称 1 联机管路
2 U-PVC排水管
3 外机支架 4 室内机吊杆 5 信号线 6 安装人工费 7 管理费用及税金
2．安装人工，材料及其它费用明细
材料规格
数量 单位 单价(元)
Ф 9.52/15.88 23 米 95
Ф 9.52/19.05 100 米 115
合计(元) 2185 11500
中央空调各内机机型的特点
海信嵌入机优势： 1、标配800mm扬程的冷凝水提升泵，排水顺畅，安装自由度高； 2、采用直流驱动电机和超级流线型涡轮静音风扇，涡轮形风道设计， 实现高效超低噪音运转和立体均匀柔和送风； 3、最长配管50M（5P单元机）、最大落差15M（5P单元机）
800mm优势
中央空调各内机机型的特点 嵌入机案例图片
Ф 25
120 米 12
1440
Ф 8-Ф 10 3*2.5 3*1.5
15 组 130 200 米 7 200 米 10 200 米 8 15 套 500
1950
1400
2000 1600 7500 2700
备注 包含保温 包含保温 包括保温、弯头 、三通、管箍、 连接胶、吊杆、 包扎带 外机架子 包括膨胀螺丝、 电焊条
中央空调各内机机型的特点
4、柜机： 关键词：安装方便 柜机特点： 1、安装施工简单（只需放在地面上） 2、适合安装在天花板无法安装内机的地方 3、后期维护方便，保养成本低 适用场所：住宅、店铺、办公室 注意： 1、室内温度分布差 2、需要占用地面面积 3、过滤网容易脏 4、空调刚开始普及时，柜机一般放置在客厅里，随着对面积、噪音、 舒适度的要求越来越高，柜机的使用量在下降。 5、中央空调内机一般不会使用柜机，柜机一般作为单元机进行销售。
高静压风管机 低静压风管机、壁挂机
系统设计
冷媒配管的总长度、内外机之间的高差，内机之间的高差， 这些问题必须要事先了解，并根据我公司的产品数据，判定 是否合适安装公司的空调
系统设计
A系统 B系统
A系统
当房间负荷较大，且同时使用几率较高时，可将空间分别划分到2套系统 中，2台外机同时开启，可保证使用效果。
根据房间总负荷、装修情况、房间 结构、设计要求等确定室内机型号 及其位置、风口形式、数量及位置
室外机的选型及其位 置确定
根据每个系统室内机负荷总和和同 时使用情况确定室外机及其位置
计算并确定冷媒管径、风 口尺寸、风管管径、冷凝 水管管径，连接空调系统 管路并进行系统能力修正
参照技术资料和设计手册计算并确 定冷媒管径、风口尺寸、风管管径、 冷凝水管管径，合理连接空调系统 管路并进行系统能力修正
中央空调各内机机型的特点
不良案例
室内机
室内机高度过高， 影响制冷和制热的 效果
中央空调各内机机型的特点
2、风管机：包括高静压风管机、中静压风管机、低静压风管机（超薄 风管机），家装机市场用的最多的为低静压风管机。目前公司有低静 压（10~30Pa）和高静压风管机（72机型为50~80Pa；125机型为 80~120Pa），这两种风管机，在国内是最受顾客欢迎的内机机型，
1．设备费用明细
序号 设备型号 数量 单位 单价(元) 合计(元) 备注
1 KUR-72FGW/31 1 套
6900
6900 3P风管机
2 KFR-71QW/08 1 套
5900
5900 3P嵌入机
3 KFR-120QW/08 13 套
7800
101400 5P嵌入机
5
合计
114200
工程报价案例
中央空调各内机机型的特点
海信低静压风管机优势： 1、190mm超薄机身，安装灵活 2、10/30Pa两档静压可选；高中低三档风速可调； 3、隐蔽性好，适合暗装，和室内装修完美融合；
接风道安装
局部吊顶
常用的气流组织形式
1、侧送侧回
双层百叶送风口或格栅风口
2、侧送下回
双层百叶送风口或格栅风口
低静压风管机
高静压风管机
中央空调各内机机型的特点
风管机特点： 关键词：静压值 低静压风管机特点： 1、噪音相对小，室内机造型良好（室内机隐藏，提高房间整体档次） 2、超薄机型，厚度为190mm，在国内品牌中最薄，当需要安装在梁下 时，薄就是竞争力！ 3、安装方法比较自由（可以适用于局部吊顶和风道出风的安装） 适用场所：酒店房间、高层公寓、住宅、办公室等场所 注意： 1、低静压代表着送风距离较近，尤其是采用侧吹的出风方式时，高度 需要控制在3M左右，若太高影响制冷、制热效果（制热影响加大） 2、需要预留维修口（应能满足更换电机的要求） 3、此机型不适用于高天花、大空间的场所
空调工程设计流程图
准备和收集计算房间负 荷所需的基础资料
建筑围护结构情况、建筑使用情况 和功能、当地气象参数、温湿度设 计要求、建筑装修图纸等等
各房间负荷和面积的计 算及系统总负荷的计算
室内机的选型和风口 选型及其位置的确定
根据工程资料计算各房间面积和冷 热负荷，同时根据房间位置、朝向 和功能等考虑修正并进行系统分区
设备选型及负荷计算
室内冷负荷
围护结构传热 造成的冷负荷
房间冷负荷的组成
设备选型及负荷计算
负荷主要考虑以下几个因素
外墙传热：外墙面积越大，冷负荷越大； 窗户传热：窗户面积越大，冷负荷越大； 太阳辐射传热：南向房间冷负荷会更大；建筑群的外围周边
房间受太阳照射多，相对建筑群中心区房间冷负荷会偏大； 同样夏天南方地区的房间冷负荷一般比北方地区的大； 外门传热：开的外门越多、门面积越大，冷负荷越大；
方便。材质较软，适 安装方便，适用于各 用于局部较短的风管。 种场合。
的情况采用软管连 接，灵活方便。
包括酚醛、玻璃纤维 但由于阻力大，单
等内外覆铝箔的风管。 管最长不超过两米
根据现场具体情况（如风速、管长、消防等）选择风口材料
单层百叶 双层百叶
适用于层高较低的住宅
风速3～5m/s，噪音小 水平送风距离6～8米 垂直送风距离3米左右
室外机
室外机
外机布置在一侧，造成室 内机联机配管长度差异较 大。配管长的室内机衰减 较大。 该方案不好。
合理布置室内外机很重要！ 合理布置风口也很重要！
室外机放置在系统中间， 配管长度比较均匀，长配 管衰减降到最低。 该方案更合理。
设备散热散湿：一般计算机房、基站、工业厂房冷负荷偏大； 照明热负荷 还应考虑引入新风带来的新风冷负荷
房间类型
办公室 百货商场 旅馆客房 会议室 舞厅（交谊舞） 舞厅（迪斯科）
酒吧 西餐厅 中餐厅宴会厅 健身房保龄球 理发、美容 管理、接待 咖啡店 游戏中心
冷负荷指标 （w/m2） 120-220 180-300 120-180 220-320 220-280 280-350 150-250 200-250 220-360 150-250 150-280 110-150 160~200
的形式。
设备选型
可能会因气流障 碍而
导致短路。
不良案例
出风口之下的灯饰板 成为风的障碍物。
中央空调各内机机型的特点
高静压风管机特点： 1、内机风量较大、静压大（5P高静压风管机静压可达120Pa，相比其 他的同类产品静压较高），配合各种喷头，可能满足高天花板、远距 离送风的要求 2、内置风扇，噪音相对较低 3、超长配管设计，最长50M 适用场所：酒店大堂、大型会议室、店铺、办公室、工厂等大型场所 注意： 1、高静压风管机电机功率大，必须安装静压箱、回风箱，否则会有比 较大的噪音，严禁使用低静压风管机的安装方式。 2、需要预留维修口（应能满足更换电机的要求） 3、此机型不适用家装（部分别墅等大户型也可以使用，但是绝不能安 装在卧室类对噪音要求比较高的场所）
3、下送下回
双层百叶送风口或散流器或格栅风口
中央空调各内机机型的特点 低静压风管机案例图片
在卧室中，多采用薄型 风管机，局部吊顶。吊 顶空间现对有限，无法 实现后回风，但同时卧 室对噪声又相对敏感，
此种情况如何处理？
通过吊顶回风的方式， 即：风管机后方不加 风管，直接从吊顶内 部进风，在吊顶边上 设置回风口，吊顶内 可贴吸音材料。如此， 吊顶充当了风道，噪 声问题也得到解决。 也可设计成侧送侧回
