8-1-数模转换器DAC0832
0832使用介绍
DAC0832引脚功能电路应用原理图DAC0832是采样频率为八位的D/A转换芯片，集成电路内有两级输入寄存器，使DAC0832芯片具备双缓冲、单缓冲和直通三种输入方式，以便适于各种电路的需要(如要求多路D/A异步输入、同步转换等)。
所以这个芯片的应用很广泛,关于DAC0832应用的一些重要资料见下图：D/A转换结果采用电流形式输出。
若需要相应的模拟电压信号，可通过一个高输入阻抗的线性运算放大器实现。
运放的反馈电阻可通过RFB端引用片内固有电阻，也可外接。
DAC0832逻辑输入满足TTL电平，可直接与TTL电路或微机电路连接。
dac0832应用电路图dac0832应用电路图:DAC0832引脚功能说明：DI0~DI7：数据输入线，TLL电平。
ILE：数据锁存允许控制信号输入线，高电平有效。
CS：片选信号输入线，低电平有效。
WR1：为输入寄存器的写选通信号。
XFER：数据传送控制信号输入线，低电平有效。
WR2：为DAC寄存器写选通输入线。
Iout1:电流输出线。
当输入全为1时Iout1最大。
Iout2: 电流输出线。
其值与Iout1之和为一常数。
Rfb:反馈信号输入线,芯片内部有反馈电阻.Vcc:电源输入线 (+5v~+15v)Vref:基准电压输入线 (-10v~+10v)AGND:模拟地,摸拟信号和基准电源的参考地.DGND:数字地,两种地线在基准电源处共地比较好.采用ADC0809实现A/D转换。
（一）D/A转换器DAC0832DAC0832是采用CMOS工艺制成的单片直流输出型8位数/模转换器。
如图4-82所示，它由倒T型R-2R 电阻网络、模拟开关、运算放大器和参考电压VREF四大部分组成。
运算放大器输出的模拟量V0为：图4-82由上式可见，输出的模拟量与输入的数字量（）成正比，这就实现了从数字量到模拟量的转换。
一个8位D/A转换器有8个输入端（其中每个输入端是8位二进制数的一位），有一个模拟输出端。
单片机数模转换器DAC0832设计实验报告(附程序)
实验名称：数模转换器DAC0832设计实验学生姓名：xx 学号：xx 班级：测控xx班时间:课程名称：微机机原理及应用教师：成绩：一、实验目的1）了解DAC0832芯片引脚、内部结构及工作原理；2）掌握应用单片机I/O端口控制DAC0832实现数模转换的方法；二、实验内容1. 通过单片机I/O端口控制DAC0832实现数模转换，控制方式采用单缓冲方式，通过按键TRI/SIN选择输出，分别产生锯齿波、方波、正弦波。
1）绘制DAC0832与单片机接口电路原理图；2）参考PPT课件内容，设计程序，实现信号选择输出功能；2. 扩展功能：增加按键，通过按键控制调节输出信号的频率变化。
接口电路图设计参考下图所示：三、设计参考：正弦信号数据表：uchar code sine_tab[256]={0x80,0x83,0x86,0x89,0x8d,0x90,0x93,0x96,0x99,0x9c,0x9f,0xa2,0xa5,0xa8,0xab,0 xae,0xb1,0xb4,0xb7,0xba,0xbc,0xbf,0xc2,0xc5,0xc7,0xca,0xcc,0xcf,0xd1,0xd4,0xd6, 0xd8,0xda,0xdd,0xdf,0xe1,0xe3,0xe5,0xe7,0xe9,0xea,0xec,0xee,0xef,0xf1,0xf2,0xf4, 0xf5,0xf6,0xf7,0xf8,0xf9,0xfa,0xfb,0xfc,0xfd,0xfd,0xfe,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfd,0xfd,0xfc,0xfb,0xfa,0xf9,0xf8,0xf7,0xf6,0xf5, 0xf4,0xf2,0xf1,0xef,0xee,0xec,0xea,0xe9,0xe7,0xe5,0xe3,0xe1,0xde,0xdd,0xda,0xd8, 0xd6,0xd4,0xd1,0xcf,0xcc,0xca,0xc7,0xc5,0xc2,0xbf,0xbc,0xba,0xb7,0xb4,0xb1,0xa e,0xab,0xa8,0xa5,0xa2,0x9f,0x9c,0x99 ,0x96,0x93,0x90,0x8d,0x89,0x86,0x83,0x80, 0x80,0x7c,0x79,0x76,0x72,0x6f,0x6c,0x69,0x66,0x63,0x60,0x5d,0x5a,0x57,0x55,0x 51,0x4e,0x4c,0x48,0x45,0x43,0x40,0x3d,0x3a,0x38,0x35,0x33,0x30,0x2e,0x2b,0x29 ,0x27,0x25,0x22,0x20,0x1e,0x1c,0x1a,0x18,0x16 ,0x15,0x13,0x11,0x10,0x0e,0x0d,0 x0b,0x0a,0x09,0x08,0x07,0x06,0x05,0x04,0x03,0x02,0x02,0x01,0x00,0x00,0x00,0x 00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x01,0x02 ,0x02,0x03,0x04,0x05,0x0 6,0x07,0x08,0x09,0x0a,0x0b,0x0d,0x0e,0x10,0x11,0x13,0x15 ,0x16,0x18,0x1a,0x1c, 0x1e,0x20,0x22,0x25,0x27,0x29,0x2b,0x2e,0x30,0x33,0x35,0x38,0x3a,0x3d,0x40,0x 43,0x45,0x48,0x4c,0x4e,0x51,0x55,0x57,0x5a,0x5d,0x60,0x63,0x66 ,0x69,0x6c,0x6 f,0x72,0x76,0x79,0x7c,0x80};四．实验报告①实现调频功能的中断程序：void int0() interrupt 0//外部中断0，用以控制调节延时程序次数，达到调节频率的作用{counter++; //外部中断0触发一次，延时程序调用次数加1}②延时程序：void delay(){int i;for(i=0;i<10;i++){}} //延时子程序③锯齿波程序：#include<reg51.h>sbit MR=P2^7;void main (void){int num;int j;MR=0;while(1){for(num =0; num <=255; num++){ P1=num;for(j=0;j<counter;j++)delay(); //调用延时子程序}}}运行截图：调频前：调频后：④正弦波程序#include<reg51.h>sbit MR=P2^7;void main (void){unsigned char code sine_tab[256]= //正弦波字表{0x80,0x83,0x86,0x89,0x8d,0x90,0x93,0x96,0x99,0x9c,0x9f,0xa2,0xa5,0xa8,0xab,0 xae,0xb1,0xb4,0xb7,0xba,0xbc,0xbf,0xc2,0xc5,0xc7,0xca,0xcc,0xcf,0xd1,0xd4,0xd6, 0xd8,0xda,0xdd,0xdf,0xe1,0xe3,0xe5,0xe7,0xe9,0xea,0xec,0xee,0xef,0xf1,0xf2,0xf4, 0xf5,0xf6,0xf7,0xf8,0xf9,0xfa,0xfb,0xfc,0xfd,0xfd,0xfe,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfd,0xfd,0xfc,0xfb,0xfa,0xf9,0xf8,0xf7,0xf6,0xf5, 0xf4,0xf2,0xf1,0xef,0xee,0xec,0xea,0xe9,0xe7,0xe5,0xe3,0xe1,0xde,0xdd,0xda,0xd8, 0xd6,0xd4,0xd1,0xcf,0xcc,0xca,0xc7,0xc5,0xc2,0xbf,0xbc,0xba,0xb7,0xb4,0xb1,0xa e,0xab,0xa8,0xa5,0xa2,0x9f,0x9c,0x99 ,0x96,0x93,0x90,0x8d,0x89,0x86,0x83,0x80, 0x80,0x7c,0x79,0x76,0x72,0x6f,0x6c,0x69,0x66,0x63,0x60,0x5d,0x5a,0x57,0x55,0x 51,0x4e,0x4c,0x48,0x45,0x43,0x40,0x3d,0x3a,0x38,0x35,0x33,0x30,0x2e,0x2b,0x29 ,0x27,0x25,0x22,0x20,0x1e,0x1c,0x1a,0x18,0x16,0x15,0x13,0x11,0x10,0x0e,0x0d,0 x0b,0x0a,0x09,0x08,0x07,0x06,0x05,0x04,0x03,0x02,0x02,0x01,0x00,0x00,0x00,0x 00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x01,0x02,0x02,0x03,0x04,0x05,0x0 6,0x07,0x08,0x09,0x0a,0x0b,0x0d,0x0e,0x10,0x11,0x13,0x15,0x16,0x18,0x1a,0x1c, 0x1e,0x20,0x22,0x25,0x27,0x29,0x2b,0x2e,0x30,0x33,0x35,0x38,0x3a,0x3d,0x40,0x 43,0x45,0x48,0x4c,0x4e,0x51,0x55,0x57,0x5a,0x5d,0x60,0x63,0x66,0x69,0x6c,0x6f,0x72,0x76,0x79,0x7c,0x80};int num;int j;MR=0;while(1){for(num =0; num <=255; num++){ P1=sine_tab[num];for(j=0;j<counter;j++)delay(); //调用延时子程序}}}运行截图：调频前：调频后：⑤方波程序：#include<reg51.h>sbit MR=P2^7;void main (void){ int num;int j;MR=0;while(1){int b;for(num=0;num<=255;b++){if(num<128){ P1=0x00;for(j=0;j<counter;j++)//当counter小于128时，P1输出0x00对应低电平delay();}else{P1=0xFF;//当num大于或等于128时，P1输出0xFF对应高电平for(j=0;j<counter;j++)delay();}}}调频前：调频后：主程序#include<reg51.h>sbit MR=P2^7;sbit P2_0=P2^0;sbit P2_1=P2^1;int counter=0;//设置延时程序次数变量counter，调节频率unsigned char code sine_tab[256]= //正弦波字表{0x80,0x83,0x86,0x89,0x8d,0x90,0x93,0x96,0x99,0x9c,0x9f,0xa2,0xa5,0xa8,0xab,0 xae,0xb1,0xb4,0xb7,0xba,0xbc,0xbf,0xc2,0xc5,0xc7,0xca,0xcc,0xcf,0xd1,0xd4,0xd6, 0xd8,0xda,0xdd,0xdf,0xe1,0xe3,0xe5,0xe7,0xe9,0xea,0xec,0xee,0xef,0xf1,0xf2,0xf4, 0xf5,0xf6,0xf7,0xf8,0xf9,0xfa,0xfb,0xfc,0xfd,0xfd,0xfe,0xff,0xff,0xff,0xff,0xff,0xff, 0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfd,0xfd,0xfc,0xfb,0xfa,0xf9,0xf8,0xf7,0xf6,0xf5, 0xf4,0xf2,0xf1,0xef,0xee,0xec,0xea,0xe9,0xe7,0xe5,0xe3,0xe1,0xde,0xdd,0xda,0xd8, 0xd6,0xd4,0xd1,0xcf,0xcc,0xca,0xc7,0xc5,0xc2,0xbf,0xbc,0xba,0xb7,0xb4,0xb1,0xa e,0xab,0xa8,0xa5,0xa2,0x9f,0x9c,0x99,0x96,0x93,0x90,0x8d,0x89,0x86,0x83,0x80,0 x80,0x7c,0x79,0x76,0x72,0x6f,0x6c,0x69,0x66,0x63,0x60,0x5d,0x5a,0x57,0x55,0x5 1,0x4e,0x4c,0x48,0x45,0x43,0x40,0x3d,0x3a,0x38,0x35,0x33,0x30,0x2e,0x2b,0x29, 0x27,0x25,0x22,0x20,0x1e,0x1c,0x1a,0x18,0x16,0x15,0x13,0x11,0x10,0x0e,0x0d,0x 0b,0x0a,0x09,0x08,0x07,0x06,0x05,0x04,0x03,0x02,0x02,0x01,0x00,0x00,0x00,0x0 0,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x01,0x02,0x02,0x03,0x04,0x05,0x06, 0x07,0x08,0x09,0x0a,0x0b,0x0d,0x0e,0x10,0x11,0x13,0x15,0x16,0x18,0x1a,0x1c,0x 1e,0x20,0x22,0x25,0x27,0x29,0x2b,0x2e,0x30,0x33,0x35,0x38,0x3a,0x3d,0x40,0x43 ,0x45,0x48,0x4c,0x4e,0x51,0x55,0x57,0x5a,0x5d,0x60,0x63,0x66,0x69,0x6c,0x6f,0 x72,0x76,0x79,0x7c,0x80}; //正弦转换字符void delay(){int i;for(i=0;i<10;i++){}}//延时子程序void int0() interrupt 0//外部中断0，用以控制调节延时程序次数，达到调节频率的作用{counter++;//外部中断0触发一次，延时程序调用次数加1}void main(){int num;int j;EA=1;//中断总允许使能EX0=1;//外部中断0使能IT0=1;//外部中断0下降沿触发MR=0;//P2^7输出低电平，芯片正常工作while(1){if(P2_0==0&&P2_1==1) //P2_1为高电平，P2_0为低电平输出锯齿波{for(num=0;num<256;num++){P1=num; //P1直接输出numfor(j=0;j<counter;j++)delay(); //调用延时子程序}}if(P2_0==1&&P2_1==0)//P2_1为低电平，P2_0为高电平输出正弦波{P1=sine_tab[num];//P1端口输出正弦波字符数组for(j=0;j<counter;j++)delay(); //调用延时子程序}}if((P2_0==0&&P2_1==0)||(P2_0==1&&P2_1==1))//P2_1为低电平P2_0为低电平以及P2_1为高电平P2_0为高电平时输出矩形波for(num=0;num<256;num++){if(num<128)//当num小于128时，P1输出0x00对应低电平{P1=0x00;for(j=0;j<counter;j++)delay();}else{P1=0xFF;//当num大于或等于128时，P1输出0xFF对应低电平for(j=0;j<counter;j++)delay();}}}}五．总结在该实验的设计过程中，首先单独写出锯齿波、正弦波以及方波的程序，并写出延时程序以及外部中断0程序。
DAC0832中文资料
DAC0832引脚功能电路应用原理图DAC0832是采样频率为八位的D/A转换芯片，集成电路内有两级输入寄存器，使DAC0832芯片具备双缓冲、单缓冲和直通三种输入方式，以便适于各种电路的需要(如要求多路D/A异步输入、同步转换等)。
所以这个芯片的应用很广泛,关于DAC0832应用的一些重要资料见下图：D/A转换结果采用电流形式输出。
若需要相应的模拟电压信号，可通过一个高输入阻抗的线性运算放大器实现。
运放的反馈电阻可通过RFB端引用片内固有电阻，也可外接。
DAC0832逻辑输入满足TTL电平，可直接与TTL电路或微机电路连接。
dac0832应用电路图dac0832应用电路图:DAC0832引脚功能说明：DI0~DI7：数据输入线，TLL电平。
ILE：数据锁存允许控制信号输入线，高电平有效。
CS：片选信号输入线，低电平有效。
WR1：为输入寄存器的写选通信号。
XFER：数据传送控制信号输入线，低电平有效。
WR2：为DAC寄存器写选通输入线。
Iout1:电流输出线。
当输入全为1时Iout1最大。
Iout2: 电流输出线。
其值与Iout1之和为一常数。
Rfb:反馈信号输入线,芯片内部有反馈电阻. Vcc:电源输入线(+5v~+15v)Vref:基准电压输入线(-10v~+10v)AGND:模拟地,摸拟信号和基准电源的参考地.DGND:数字地,两种地线在基准电源处共地比较好.采用ADC0809实现A/D转换。
（一） D/A转换器DAC0832DAC0832是采用CMOS工艺制成的单片直流输出型8位数/模转换器。
如图4-82所示，它由倒T型R-2R电阻网络、模拟开关、运算放大器和参考电压VREF四大部分组成。
运算放大器输出的模拟量V0为：图4-82由上式可见，输出的模拟量与输入的数字量（）成正比，这就实现了从数字量到模拟量的转换。
一个8位D/A转换器有8个输入端（其中每个输入端是8位二进制数的一位），有一个模拟输出端。
说明dac0832的应用原理
说明dac0832的应用原理介绍DAC0832是一款数字模拟转换芯片（Digital-to-Analog Converter），常用于将数字信号转换为模拟信号，广泛应用于工业自动化、仪器仪表等领域。
本文将介绍DAC0832的应用原理及相关技术细节。
基本原理DAC0832通过将输入的数字信号转换为模拟信号，实现模拟输出。
其基本原理是将一个二进制数字转换为对应的电压输出。
DAC0832具有8位数模转换能力，即能将8位数字转换为相应的电压输出。
应用场景DAC0832在实际应用中有多种用途，例如： - 电子显示屏：将数字信号转换为模拟信号，控制显示屏亮度。
- 软件定义无线电（SDR）：将数字信号转换为模拟信号，实现射频信号的发射。
- 工业控制系统：将数字信号转换为模拟信号，控制各种执行器和传感器。
工作原理DAC0832的工作原理包括三个主要部分：输入控制信号、数字模拟转换核心、输出电压。
输入控制信号DAC0832的输入控制信号包括： - CS（Chip Select）：用于使能芯片。
- RD （Read）：读取芯片内部数据。
- ALE（Address Latch Enable）：用于锁存输入数据。
- WR（Write）：写入芯片内部数据。
- DB0-DB7（Data Bus）：输入的8位二进制数字。
数字模拟转换核心DAC0832的数字模拟转换核心采用双电流型架构，包括数模转换器、电流源和电流切换电路。
- 数模转换器：将输入的二进制数字转换为相应的模拟信号。
-电流源：提供输出电流。
- 电流切换电路：根据数模转换器的输出结果，切换相应的电流。
输出电压DAC0832的输出电压由电流切换电路产生，通过外部电阻接在输出端口上形成电压输出。
输出电压范围由VREF（参考电压）确定，一般为0~VREF。
硬件接口DAC0832的硬件接口包括VCC、GND、CS、RD、ALE、WR、DB0-DB7和OUT。
DAC0832数模转换实验
DAC0832数模转换实验一、实验目的1、掌握DAC0832直通方式，单缓冲器方式、双缓冲器方式的编程方法2、掌握D/A转换程序的编程方法和调试方法二、实验说明DAC0832是8位D/A转换器，它采用CMOS工艺制作，具有双缓冲器输入结构，其引脚排列如图所示，DAC0832各引脚功能说明：DI0～DI7：转换数据输入端。
CS：片选信号输入端，低电平有效。
ILE：数据锁存允许信号输入端，高电平有效。
WR1：第一写信号输入端，低电平有效，Xfer：数据传送控制信号输入端，低电平有效。
WR2：第二写信号输入端，低电平有效。
Iout1：电流输出1端，当数据全为1时，输出电流最大；当数据全为0时，输出电流最小。
Iout2：电流输出2端。
DAC0832具有：Iout1+Iout2=常数的特性。
Rfb：反馈电阻端。
Vref：基准电压端，是外加的高精度电压源，它与芯片内的电阻网络相连接，该电压范围为：-10V～+10V。
VCC和GND：芯片的电源端和地端。
DAC0832内部有两个寄存器，而这两个寄存器的控制信号有五个，输入寄存器由ILE、CS、WR1控制，DAC寄存器由WR2、Xref控制，用软件指令控制这五个控制端可实现三种工作方式：直通方式、单缓冲方式、双缓冲方式。
直通方式是将两个寄存器的五个控制端预先置为有效，两个寄存器都开通只要有数字信号输入就立即进入D/A转换。
单缓冲方式使DAC0832的两个输入寄存器中有一个处于直通方式，另一个处于受控方式，可以将WR2和Xfer相连在接到地上，并把WR1接到80C51的WR上，ILE接高电平，CS 接高位地址或地址译码的输出端上。
双缓冲方式把DAC0832的输入寄存器和DAC寄存器都接成受控方式，这种方式可用于多路模拟量要求同时输出的情况下。
三种工作方式区别是：直通方式不需要选通，直接D/A转换；单缓冲方式一次选通；双缓冲方式二次选通。
三、实验步骤1、用8P数据线连接单片机最小应用系统1模块的 P0口到D/A转换模块的DI0～DI7口，用二号导线分别连接单片机最小应用系统1模块的P2.0、WR到D/A转换模块的P2.0、WR，连接D/A转换模块的Vref口到-5V口，D/A转换模块的OUT接示波器探头。

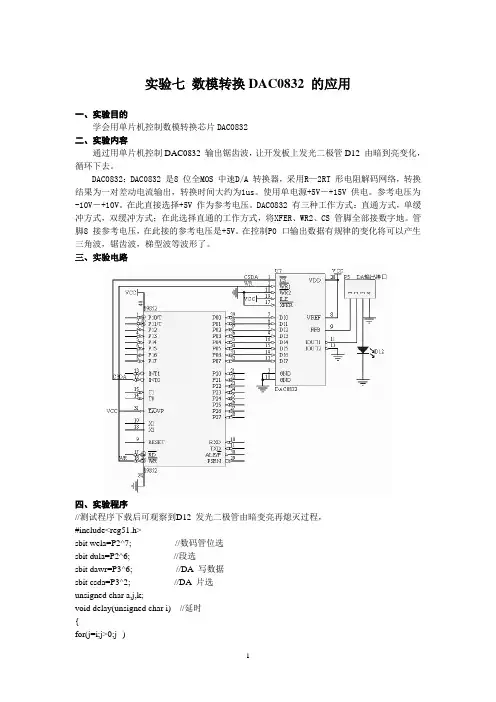

实验七 基于单片机的数模转换DAC0832 的应用
实验七数模转换DAC0832 的应用一、实验目的学会用单片机控制数模转换芯片DAC0832二、实验内容通过用单片机控制DAC0832 输出锯齿波，让开发板上发光二极管D12 由暗到亮变化，循环下去。
DAC0832：DAC0832 是8 位全MOS 中速D/A 转换器，采用R—2RT 形电阻解码网络，转换结果为一对差动电流输出，转换时间大约为1us。
使用单电源+5V―+15V 供电。
参考电压为-10V－+10V。
在此直接选择+5V 作为参考电压。
DAC0832 有三种工作方式：直通方式，单缓冲方式，双缓冲方式；在此选择直通的工作方式，将XFER、WR2、CS 管脚全部接数字地。
管脚8 接参考电压，在此接的参考电压是+5V。
在控制P0 口输出数据有规律的变化将可以产生三角波，锯齿波，梯型波等波形了。
三、实验电路四、实验程序//测试程序下载后可观察到D12 发光二极管由暗变亮再熄灭过程，#include<reg51.h>sbit wela=P2^7; //数码管位选sbit dula=P2^6; //段选sbit dawr=P3^6; //DA 写数据sbit csda=P3^2; //DA 片选unsigned char a,j,k;void delay(unsigned char i) //延时{for(j=i;j>0;j--)for(k=125;k>0;k--);}void main(){wela=0;dula=0;csda=0;a=0;dawr=0;while(1){P0=a; //给a 不断的加一，然后送给DAdelay(50); // 延时50ms 左右，再加一，再送DA。
a++;}}注意：随着给DA送的数字量的不断增加，其转换成模拟量的电流也不断的增大，所以我们观察发光二极管D12 就会从暗变亮，熄灭。
五、实验仪器设备１.单片机实验系统２.计算机六、思考题实现简易方波发生器。
da转换dac0832的原理与应用
DA转换DAC0832的原理与应用1. 简介DAC0832是一款8位数模转换器（DA），广泛应用于模拟信号的生成和控制系统中。
本文将介绍DAC0832的工作原理以及在实际应用中的使用方法和注意事项。
2. DAC0832的工作原理DAC0832采用了串行输入并行输出的工作方式，其内部由一个R-2R电阻网络构成。
下面是DAC0832的工作原理和信号转换过程：1.控制信号输入：DAC0832通过串行输入方式接收控制信号，并将其解析为模拟信号输出。
2.数据寄存器加载：先将待转换的数据输入到加载寄存器，再将加载信号置高，将数据传递给编码器。
3.数据编码：编码器将输入的数字数据转换为相应的模拟信号，然后经过电子开关进行调制。
4.模拟信号输出：通过电子开关调制的模拟信号经过滤波电路进行滤波处理，最后在模拟输出端产生相应的模拟电压。
3. DAC0832的应用DAC0832可以广泛应用于以下领域： - 仪器仪表：用于模拟量信号的测量和输出，如温度测量、压力控制等。
- 自动控制系统：DAC0832可以作为模拟信号的输出模块，通过控制电压信号的输出，实现对执行器的精确控制。
- 模拟信号发生器：DAC0832可产生可变的模拟信号，用于测试和校准其他模拟电路设备。
4. DAC0832的应用实例下面以一个利用DAC0832生成可变电流信号的实例来介绍DAC0832的应用。
4.1 硬件连接•将DAC0832的引脚VCC连接至正电源，引脚GND连接至地，引脚A0~A7分别连接至控制器的IO口，引脚WR连接至控制器的一个IO口。
•将DAC0832的引脚VREF连接至一个可变电阻电压划分电路，以便调整电压输出范围。
4.2 软件编程import RPi.GPIO as GPIO# 设置控制器GPIO口A0 =16A1 =18A2 =22A3 =24A4 =26A5 =32A6 =36A7 =38WR =40# 初始化GPIOGPIO.setmode(GPIO.BOARD)GPIO.setup(A0, GPIO.OUT)GPIO.setup(A1, GPIO.OUT)GPIO.setup(A2, GPIO.OUT)GPIO.setup(A3, GPIO.OUT)GPIO.setup(A4, GPIO.OUT)GPIO.setup(A5, GPIO.OUT)GPIO.setup(A6, GPIO.OUT)GPIO.setup(A7, GPIO.OUT)GPIO.setup(WR, GPIO.OUT)# 设置待转换的数字信号data =125# 可根据实际需要修改# 按位设置控制IO口GPIO.output(A0, data &0x01)GPIO.output(A1, data &0x02)GPIO.output(A2, data &0x04)GPIO.output(A3, data &0x08)GPIO.output(A4, data &0x10)GPIO.output(A5, data &0x20)GPIO.output(A6, data &0x40)GPIO.output(A7, data &0x80)# 将数据写入DAC0832GPIO.output(WR, GPIO.LOW)GPIO.output(WR, GPIO.HIGH)4.3 注意事项•确保DAC0832的供电电压和信号电源电压在规定范围内，以免损坏设备。
最新DAC0832简介及参考电路
MOV MOVX SS1： MOVX NOP NOP NOP SS2: INC JNZ SS3: DEC MOVX NOP NOP NOP JNZ SJMP
A , #00H DPTR , #FEFFH
@DPTR , A
；取下限值 ； 指 向 0832 口 地 址 ；输出 ；延时
•最新DAC0832简介及参考电路
该D/A转换器为20引脚双列直插式封装，各引脚含义如下：
(1)D7～D0——转换数据输入。
(2)CS——片选信号（输入），低电平有效。
(3)ILE——数据锁存允许信号（输入），高电平有效。
(4) WR 1 ——第一信号（输入），低电平有效。该信号与ILE 信号共同控制输入寄存器是数据直通方式还是数据锁存方式： 当ILE=1和 CS 0, WR1 0 时， LE1 0 输入寄存器为直通方 式；当ILE=1和 WR1 1 时，为输入寄存器锁存方式。
•最新DAC0832简介及参考电路
9.1.3 单缓冲方式的接口与应用
1．单缓冲方式连接
所谓单缓冲方式就是使DAC0832的两个输入寄存器中有 一个（多位DAC寄存器）处于直通方式，而另一个处于受控 锁存方式。
单缓冲方式连接 如图9.3所示。
为使DAC寄存器处于直通方式，应使WR2 =0和XFER=0。为 此可把这两个信号固定接地，或如电路中把WR2与WR1相连， 把XFER与CS相连。
图9.4 用DAC0832产生锯齿波电路
+5V
地址 译码输出 P0.7 P0.0
ILE VCC
CS DIO
Vref
DAC0832 Rfb
10k
DI7
WR
WR1
dac0832简介
dac0832 简介
DAC0832 是采样频率为八位的D/A 转换器件,下面介绍一下该器件的中文资料以及电路原理方面的知识。
DAC0832 内部结构资料:芯片内有两级输入寄存器，使DAC0832 具备双缓冲、单缓冲和直通三种输入方式，以便适于各种电路的需要(如要求多路D/A 异步输入、同步转换等)。
D/A 转换结果采用电流形式输出。
要是需要相应的模拟信号，可通过一个高输入阻抗的线性运算放大器实现这个供功能。
运放的反馈电阻可通过RFB 端引用片内固有电阻，还可以外接。
该片逻辑输入满足TTL 电压电平范围，可直接与TTL 电路或微机电路相接，下面是芯片电路原理图
DAC0832 引脚图和内部结构电路图
dac0832 应用电路图:
DAC0832 引脚功能说明：
DI0~DI7：数据输入线，TLL 电平。
DAC0832中文资料 DAC0832引脚图与应用电路程序
DAC0832中文资料DAC0832引脚图与应用电路程序
DAC0832引脚图、功能介绍、原理电路图：
DAC0832是采样频率为八位的D/A转换芯片，集成电路内有两级输入寄存器，使DAC0832芯片具备双缓冲、单缓冲和直通三种输入方式，以便适于各种电路的需要(如要求多路D/A 异步输入、同步转换等)。
所以这个芯片的应用很广泛,关于DAC0832应用的一些重要资料见下图：
D/A转换结果采用电流形式输出。
若需要相应的模拟电压信号，可通过一个高输入阻抗的线性运算放大器实现。
运放的反馈电阻可通过RFB端引用片内固有电阻，也可外接。
DAC0832逻辑输入满足TTL电平，可直接与TTL电路或微机电路连接。
DAC0832引脚功能说明：
DI0~DI7：数据输入线，TLL电平。
ILE：数据锁存允许控制信号输入线，高电平有效。
CS：片选信号输入线，低电平有效。
WR1：为输入寄存器的写选通信号。
XFER：数据传送控制信号输入线，低电平有效。
WR2：为DAC寄存器写选通输入线。
Iout1：电流输出线。
当输入全为1时Iout1最大。
Iout2：电流输出线。
其值与Iout1之和为一常数。
Rfb：反馈信号输入线,芯片内部有反馈电阻。
Vcc：电源输入线(+5v~+15v)
Vref：基准电压输入线(-10v~+10v)
AGND：模拟地,摸拟信号和基准电源的参考地。
DGND：数字地,两种地线在基准电源处共地比较好。
DAC0832内部结构和外部结构：。
DAC0832中文资料
D/A转换器DAC0832DAC0830/DAC08328位μP兼容、双缓冲D/A转换器总述DAC0832是采用CMOS工艺制成的单片直流输出型8位数/模转换器。
旨在直接与8080，8048，8085，Z80及其他通用的微型处理器进行相接。
存储的硅铬R-2R 电阻梯形网络将参考电流分开，并为电路提供合适的温度处理特性（全范围最大线性温度误差的0.05%）。
电路利用CMOS电流开关和控制逻辑来取得最少的电能损耗和最小的输出泄露电流误差。
特殊的电路也能提供TTL逻辑输入电压的水平兼容。
双缓冲可以使这些D/A转换器在获取下一个数位字时输出相应一个数位字的电压。
这就使得任何一个D/A转换器均可进行同步更新。
D/A转换器0830系列是8位的可兼容微型处理器的D/A转换器的集合。
特征⏹双缓冲，单缓冲，或流通数字数据输入⏹可容易地与12位1230系列D/A转换器进行互换且插脚兼容⏹可直接与所有流通的微型处理器相接⏹线性指定为零，且只能进行全面调整——不是最佳直线拟合⏹在±10V全参考4象限倍增中工作⏹可用于电压转换模式⏹逻辑输入满足TTL电压水平说明（1.4V逻辑门限值）⏹需要时，可运行“STAND ALONE”（没有μP）⏹存在于20插脚小型或者模塑芯片运载包中性能及规格描述⏹电流设置时间：1μs⏹分辨率：8位⏹线性度：8，9或者10位（保证温度）⏹低功耗：20mW⏹单电源提供：直流5-15V典型应用图1典型应用连接连接图图2双行和小外形封装图3 封装图绝对最大额定参数（注解1，2）如果需要军事/航空特定设备，请联系国家半导体销售中心/分支机构咨询其有效性及性能。
电源电压（VCC） 17V直流电压输出电压 VCC-GND输入VREF ±12V储存温度范围 -65 ° C至+150 ° C封装耗散当TA= 25 ℃（注3 ） 500Mw直流电压的应用IOUT1或IOUT2 （注4 ） -100 mV到VCC公共服务电子化Susceptability （注4 ） 800V焊接温度（焊接， 10秒。
微机原理及其应用报告数模转换器DAC0832双缓冲输出设计
微机原理及其应用报告数模转换器DAC0832双缓冲输出设计数模转换器（Digital-to-Analog Converter，简称DAC）是将数字信号转换为模拟信号的一种设备，它广泛应用于各种电子设备中，如音频设备、通信设备、自动控制系统等。
本报告将介绍DAC0832双缓冲输出设计，主要讨论其原理和应用。
一、DAC0832双缓冲输出设计原理DAC0832是一种12位双缓冲数模转换器，它有8个数字输入位，能够将12位的二进制数字输入转换为相应的模拟输出电压。
DAC0832采用双缓冲技术，即输入数据写入输入寄存器后，需要经过一个时钟周期才能将数据传输到DAC输入寄存器，这样可以避免输出电压在改变输入数据时出现过渡现象。
DAC0832的工作原理如下：输入数据通过数字输入端口写入输入寄存器，然后，通过发送一个转换命令到转换启动端口，将输入寄存器的数据传输到DAC输入寄存器。
DAC0832内部有一个电流输出网络，电流经过一个分压电阻网络，产生相应的模拟输出电压。
二、DAC0832双缓冲输出设计应用1.音频设备DAC0832可以用于音频设备中，将数字音频信号转换为模拟音频信号。
通过DAC0832的双缓冲输出设计，可以实现高质量的音频输出。
2.通信设备在通信设备中，DAC0832可以将数字信号转换为模拟信号，用于控制调制解调器的发送功率或频率。
通过DAC0832的双缓冲输出设计，可以提高数据传输的准确性和稳定性。
3.自动控制系统在自动控制系统中，DAC0832可以将数字控制信号转换为相应的模拟控制信号，用于控制电机、阀门、灯光等的输出功率或位置。
通过DAC0832的双缓冲输出设计，可以提高控制系统的响应速度和精度。
4.测试仪器DAC0832可以用于各种测试仪器中，将数字信号转换为相应的模拟信号，用于测试电路的性能。
通过DAC0832的双缓冲输出设计，可以提高测试仪器的精度和稳定性。
总结：DAC0832是一种常用的双缓冲数模转换器，具有广泛的应用领域，如音频设备、通信设备、自动控制系统和测试仪器等。
【很好】DAC0832中文资料
去~
32。
pulse Width Mon
'"
J20
D ab Sel u叫P '~ v‘oOV V...= 5V
M副
"泪。
丢到
375
9ω
，.。
600
900
锁，。
陆
""
",.
D ab Hold Tme
,
J20
V且oOV
V 酬 o 5V
32。
M的
"""曲回 S创叩
阳、.
M削
VL= fN V...= 5V VL= fN V ...=5V
输出电灯、
输入 V R E F 储 {1温皮也用 J才 装 n 散 当 TA= 65 '
Vee-GND
+ 12V
e 至 + 1 50 '
e
25 'C
(注 3 )
500M w
在流电斥的向 III
loun DJe IO UT2 ([1' 1 )
公共服务电子化 S u s c e p t ab i l i t y
焊接洲度〈焊接 ， 10 秒 。 )
- 100 m VXIJ vee
(到一 1
)
SOOV
现行包 ( 塑 中 f )
260 飞C
xx行包 ( 陶 觉 )
表面贴装式封装 气相( 60 砂 。
红外( 15 砂。
:100 'C
)
)
21 5 m 氏 ) '1'
220 摄 氏度
运行条件
站H豆 范 罔
零件编 号后级 为 "
8位DA转换器-DAC0832
1. 引脚及其功能DAC0832是双列直插式8位D/A转换器。
能完成数字量输入到模拟量(电流)输出的转换。
图1-1和图1-2分别为DAC0832的引脚图和内部结构图。
其主要参数如下：分辨率为8位，转换时间为1μs，满量程误差为±1LSB，参考电压为(+10～-10)V，供电电源为(+5～+15)V，逻辑电平输入与TTL兼容。
从图1-1中可见，在DAC0832中有两级锁存器，第一级锁存器称为输入寄存器，它的允许锁存信号为ILE，第二级锁存器称为DAC寄存器，它的锁存信号也称为通道控制信号/XFER。
图1-1中，当ILE为高电平，片选信号/CS 和写信号/WR1为低电平时，输入寄存器控制信号为1，这种情况下，输入寄存器的输出随输入而变化。
此后，当/WR1由低电平变高时，控制信号成为低电平，此时，数据被锁存到输入寄存器中，这样输入寄存器的输出端不再随外部数据DB的变化而变化。
对第二级锁存来说，传送控制信号/XFER 和写信号/WR2同时为低电平时，二级锁存控制信号为高电平，8位的DAC寄存器的输出随输入而变化，此后，当/WR2由低电平变高时，控制信号变为低电平，于是将输入寄存器的信息锁存到DAC寄存器中。
图1-1中其余各引脚的功能定义如下：(1)、DI7～DI0 ：8位的数据输入端，DI7为最高位。
(2)、I OUT1 ：模拟电流输出端1，当DAC寄存器中数据图1-1、DAC0832引脚图全为1时，输出电流最大，当DAC寄存器中数据全为0时，输出电流为0。
(3)、I OUT2 ：模拟电流输出端2，I OUT2与I OUT1的和为一个常数，即I OUT1＋I OUT2＝常数。
(4)、R FB ：反馈电阻引出端，DAC0832内部已经有反馈电阻，所以R FB端可以直接接到外部运算放大器的输出端，这样相当于将一个反馈电阻接在运算放大器的输出端和输入端之间。
(5)、V REF ：参考电压输入端，此端可接一个正电压，也可接一个负电压，它决定0至255的数字量转化出来的模拟量电压值的幅度，V REF范围为(+10～-10)V。
8位D-A转换器DAC0832-电子教材
电子教材-8位D-A转换器DAC0832
——设计制作简易信号发生器
DAC0832是分辨率为8位的D/A转换器。
它的片内带有两个输入数据寄存器，电流输出，输出电流建立稳定时间为1µs，功耗为20mW。
DAC0832的引脚与结构框图如图8-1所示。
图 8-1 DAC0832 的引脚与结构框图
DAC0832内部由三部分电路组成，“8位输入锁存器”用于存放CPU送来的数字量，使输
LE加以控制。
“8位DAC寄存器”用于存放待转换数字量，入数字量得到缓冲和锁存，由1
LE控制。
“8位D/A转换电路”能输出和数字量成正比的模拟电流。
因此，DAC0832通由2
常需要外接运算放大器才能得到模拟输出电压。
DAC0832的引脚功能如下：
DI7～DI0：数字量输入引脚。
CS：片选信号，输入，低电平有效。
ILE：数据锁存允许信号，输入，高电平有效。
WR：写信号1，输入，低电平有效。
1
WR=0上述两个信号控制输入寄存器是数据直通方式还是数据锁存方式，当ILE=1和1
WR=1时，为输入寄存器锁存方式。
时，为输入寄存器直通方式；当ILE=0或1
XFER：数据传送控制信号，输入，低电平有效。
8位DAC0832数模转换
8位数模转换（DAC0832）一、DAC0832引脚功能DI7～DI0：8位输入数据信号。
ILE：输入锁存允许信号，高电平有效。
CS：片选信号，低电平有效。
WR1：输入数据选通信号，低电平有效。
（上升沿锁存）XFER：数据传送选通信号，低电平有效。
WR2：数据传送选通信号，低电平有效。
（上升沿锁存）IOUT1：DAC输出电流1。
当DAC锁存器中为全1时，IOUT1最大（满量程输出）；为全0时，IOUT1为0。
IOUT2：DAC输出电流2。
它作为运算放大器的另一个差分输入信号（一般接地）。
满足 IOUT1+IOUT2 ＝满量程输出电流。
Rfb：反馈电阻（内已含一个反馈电阻）接线端。
DAC0832中无运放，且为电流输出，使用时须外接运放。
芯片中已设置了Rfb，只要将此引脚接到运放的输出端即可。
若运放增益不够，还须外加反馈电阻。
UREF：参考电压输入。
一般此端外接一个精确、稳定的电压基准源。
UREF可在-10V至+10V范围内选择。
UCC：电源输入端（一般取+5V～+15V）。
DGND：数字地，是控制电路中各种数字电路的零电位。
AGND：模拟地，是放大器、A/D和D/A转换器中模拟电路的零电位。
三种连接方式a、双缓冲；b、单缓冲；c、直通方式。
（a）双缓冲方式：采用二次缓冲方式，可在输出的同时，采集下一个数据，提高了转换速度；也可在多个转换器同时工作时，实现多通道D/A的同步转换输出。
（b）单缓冲方式：适合在不要求多片D/A同时输出时。
此时只需一次写操作，就开始转换，提高了D/A的数据吞吐量。
（c）直通方式：输出随输入的变化随时转换。
二、直通方式连接图：三、直通方式连接的实验现象：用单片机在DA0832的八个数字信号输入端给信号，用示波器测得的输出波形。
dac0832工作原理
dac0832工作原理DAC0832工作原理。
DAC0832是一种8位数模转换器，它可以将数字信号转换为模拟信号。
在很多电子设备中，我们都会用到DAC0832芯片，因此了解DAC0832的工作原理对于理解这些设备的工作原理非常重要。
DAC0832的工作原理主要包括数字输入、数模转换、电压输出等几个方面。
首先，当我们给DAC0832芯片输入一个8位的数字信号时，它会将这个数字信号转换为对应的模拟电压输出。
这个过程涉及到一些基本的电子原理和器件，下面我们来具体了解一下。
首先，DAC0832内部有一个R-2R电阻网络，它是一个重要的数模转换部分。
当数字信号输入时，R-2R电阻网络会根据输入的数字信号来控制电阻的通断，从而形成一个电压输出。
这个过程中，R-2R电阻网络起到了关键的作用，它可以将数字信号转换为相应的模拟电压。
其次，DAC0832还包括一个运算放大器和一个电压输出缓冲器。
运算放大器可以对输入信号进行放大和处理，从而保证输出的电压稳定可靠。
而电压输出缓冲器则可以将处理好的电压输出到外部电路中，这样就可以实现DAC0832的电压输出功能了。
除此之外，DAC0832还有一些控制信号输入端，比如数据输入端、时钟输入端等。
这些控制信号可以用来控制DAC0832的工作状态，比如输入数据的时序、输入数据的大小等。
通过这些控制信号，我们可以更加灵活地控制DAC0832的工作，从而满足不同的应用需求。
总的来说，DAC0832的工作原理是通过将数字信号转换为模拟电压输出来实现的。
它包括了数模转换、电压输出缓冲、运算放大器等多个部分，通过这些部分的协同工作，DAC0832可以实现高精度、稳定可靠的模拟电压输出。
因此，DAC0832在很多电子设备中都有着广泛的应用，比如工业控制、仪器仪表、通信设备等领域。
通过对DAC0832工作原理的了解，我们可以更好地理解它在电子设备中的作用和应用，从而为我们的工程设计和故障排查提供更多的帮助。
DAC0832数模转换说明书
设计说明书题目：DAC0832数模转换专业：机电班级：机械111姓名：蒋德昌学号：2011071117摘要波形发生器是能够产生大量的标准信号和用户定义信号，并保证高精度、高稳定性、可重复性和易操作性的电子仪器。
函数波形发生器具有连续的相位变换、和频率稳定性等优点，不仅可以模拟各种复杂信号，还可对频率、幅值、相移、波形进行动态、及时的控制，并能够与其它仪器进行通讯，组成自动测试系统，因此被广泛用于自动控制系统、震动激励、通讯和仪器仪表领域。
本设计是基于DAC0832波形发生器设计与实现。
系统是用AT89C51作为系统的控制核心，外围电路采用数字/模拟转换电路DAC0832，运放电路采用最简单的反相放大器，按键，LCD显示器等。
系统通过按键来进行整个系统的控制，按键控制切换产生正弦波，锯齿波，三角波，并且通过另外四个按键改变幅值和频率。
系统经过调试和最后的检测，可以得出本系统一下特点：性能较好，稳定性强，价格便宜，容易操作，具有一定的实用性，最后的成品可以用在常用的有波形发生器功能要求的应用电子仪器设备上。
关键词：单片机波形发生器 DAC0832 LCD显示器目录1设计任务 (4)2系统整体方案 (4)3仿真图 (6)4所用硬件介绍 (9)4.1 DAC0832 (9)4.2 LCD1602 (10)4.3排阻 (11)4.4 运算放大器 (12)4.5按键 (13)5软件系统设计 (14)5.1 主程序流程图 (14)5.2波形选择的设计 (14)5.3按键改变波形频率的设计 (15)5.4按键改变波形振幅的设计 (15)6总结 (16)1设计任务通过DAC0832实现数模转换，即设计波形发生器，同时采用按键的形式改变波形的频率和振幅，以及当前波形的选择，并在LCD1602上显示出来。
（1）每按下按键1一次，可以选择不同的波形。
并在LCD1602上显示当前波形的类型。
（2）每按下按键2一次，减小当前波形的频率；每按下按键3一次，增加当前波形的频率。
8位D-A转换器DAC0832-课件
CS WR1
XFER WR2
是能够在多个转换器同时工作时
，有可能同时输出模拟量。
8位 输入 寄存器
LE
&
&
&
8位 DAC 寄存器
LE
8位 D/A 转换器
RFB
VREF IOUT2 IOUT1
RFB AGND VCC DGND
3
8位输入寄存器用于存放CPU DI7~DI0
送来的数字量，使得输入的数字
ILE
量得到缓冲和锁存，由/LE1来控
制。 8位DAC寄存器用于存放待
转换的数字量，由/LE2控制。
CS WR1
XFER WR2
8位DAC转换器用于输出转
换得到的模拟量信号。
8位 输入 寄存器
LE
&
&
&
8位 DA换器
RFB
VREF IOUT2 IOUT1
RFB AGND VCC DGND
4
2、DAC0832引脚功能
V cc 芯片电源电压 +6V VREF 参考电压 -10V～+10V RFB 反馈电阻引出端, 此端可接运算放大 器输出端 AGND 模拟信号地 DGND 数字信号地 DI7~ DI0 数字信号输入 其中: DI0为最低位，DI7为最高位
5
ILE 输入锁存允许信号, 高电平有效 CS 片选信号, 低电平有效 WR1 写信号1，低电平有效
智能控制电路项目实践
项目八设计制作简易仪器仪表
1
DAC0832内部结构
2
DAC0832引脚功能
3
DAC0832技术指标
1、DAC0832内部结构
DAC0832是由8位输入锁存 DI7~DI0
DAC0832的基本资料
电流输出端，当属入全为“1”时，IOUT1值最大。
IOUT2
电流输出端，其值和IOUT1值之和为一常数。
RFB
反馈电阻端，芯片内部此端与IOUT1之间已接有一个15
KΩ的电阻。
电源电压端，范围为+5～+15V。
VREF
基准电压输入端，VREF范围为-10～+10V。此端电压决定D/A输出电压的精度和稳定度。如果VREF接+10V，则输出电压范围为0～-10V;如果VREF接-5V,则输出电压范围为+5～0V。
DAC0832
DAC08332是使用较多的一种8位D/A转换器，其转换时间为1us，工作电压为+5～+15V，基准电压为±10V。其引脚图2如图所示
图2DAC0832引脚图
DAC0832主要有两个8位寄存器和一个8位D/A转换器组成。
详细的引脚说明：
引脚号
引脚功能
DI0～DI7
数据输入端，TTL电平，有效时间大于90ns。
ILE
数据锁存允许控制信号输入端，高电平有效。
片选信号输入端，低电平有效。
输入寄存器的写选通输入端，负脉冲有效（脉冲宽度应大于500ns）。当 为“0”，ILE为“1”， 有效时，DI0～DI7状态被锁存到输入寄存器。
数据传输控制信号输入端，低电平有效。
DAC寄存器写选通输入端，负脉冲（脉冲宽度应大于500ns）有效。当 为“0”且 有效时，输入寄存器的状态被传送到DAC寄存器中。
AGND
模拟端，为模拟信号和基准电源的参考地。
DGND
数字端，为工作电源地和数字逻辑地，此地线与AGND地最好在电源处一点共地。
DAC0832是电流型输出，应用时需外接运算放大器使之成为电压型输出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4、DAC0832的输出连接方式 ⑴单极性输出：输出的电压极性是单一的。
⑵双极性输出： 输出的电压极性有正有负。 当U1=0～5V时， Uout=-5V ～5V
注意：AGND与DGND
AGND——模拟地，接于模拟系统的地线，如运 放等； DGND——数字地，接于数字系统的地线，如 CPU、寄存器等。 模拟和数字芯片分别供电，模拟地和数字地分
3、DAC0832的工作方式 ⑴双缓冲器方式：如前所述，输入数据寄存器用于 数据采集，DAC寄存器用于D/A转换的数据锁存。特 点：转换速度快，但控制电路复杂。 ⑵单缓冲器方式：XFER和WR2接地(LE2=1), DAC寄存 器作为数据通道，输入数据寄存器完成数据采集和 D/A转换的数据锁存。特点：转换速度慢，但控制电 路简单（常用方式）。 ⑶多片多路方式：各路数据分别锁入各自的输入数据 寄存器中，然后在所有XFER和WR2端同时加一个负 脉冲，在该负脉冲的后沿，各路数据同时被锁入各自 的DAC寄存器中，从而实现多片同时转换输出。
传感器
电学模拟量
执行电路
二、 模拟接口 1、定义: 实现模拟量与数字量之间相互转换的部件。 2、分类： ①A/D转换器:将模拟电压(电流)数字化的器件。 ②D/A转换器:将数字电压(电流)模拟化的器件。
3、实际的微机控制系统
⑴量程放大器把微弱的传感器信号(通常为毫伏或微伏级)放大到 A/D转换器所需的量程范围。 ⑵低通滤波器用来降低噪声,滤去不必要的干扰,以增加信噪比。 ⑶多路开关可以使多个模拟信号共用一个A/D转换器。
T型 网络
模拟电 压输出
滤波 电容
产生锯齿波程序：
DAOUT : MOV DX , 0F8H ; DAC0832地址 MOV AL , 00H LOOP : OUT DX , AL DEC AL JMP LOOP
+5V
;0→ AL ; AL → DAC0832 ; AL-1
0V
小结：
数字量 输入
数据 输入 寄存器
电子 开关 基准 电压
微机闭环控制系统
第8章
模拟接口
8.1 模拟接口概述 8.2 数/模转换器DAC0832及其接口
8.3 模/数转换器ADC0809及其接口
8.1 模拟接口概述 一、模拟量 1、定义： 自然界中在时间和数值上都连续变化的 物理量，称为模拟量。 如：连续变化的温度、速度、流量、压力、 时间、电压、电流等等。 连续变化：只要量具精度足够，其测量值 是无穷小数。如测量时间。 2、分类： ⑴电学模拟量：电压、电流 ⑵非电学模拟量：电压、电流之外的温度等等 3、模拟量转换 非电学模拟量
三、采样-保持电路
1、作用:在时间连续变化的输入模拟量, 转换成时间上离散、 且与输入信号完全一致的输出信号，以便给A/D转换器转换。
2、电路
（1）采样跟踪：在采样脉冲期间应尽可能快地接受输入信号， 使输出和输入信号相一致。
（2）保持：把采样结束瞬间的输入信号保持下来，使输出和 保持的信号一致。
四、A/D转换
3、按权相加的实现
设法使A0, A1 … An-2, An-1 各电压值为:
电子开关
输入数字量
运算放大器
T型网络
其电流值依次为：
依次代表输入数字量的A0, A1 … An-2, An-1各位数值。 经运算放大器实现上述与输入数字量相应的电流值 相加，便可输出一个与输入数字量相应的模拟电压V0。
二 、数模转换器的主要技术指标
采样后数值上的模拟信号，成为数值上的数字信 号的过程称为量化。
A/D转换就是对采样后
的信号，数值上量化的过程。 D/A转换把数字量转换 成模拟量的过程。
8.2 数/模转换器DAC0832及其接口 一、基本原理 二、技术指标 三、DAC0832转换器 四、 DAC0832应用例
一、 D/A转换原理 二---十进制转换的启发
1011B=1×23 + 0×22 + 1×21 + 1×20
按权相加
1、 D/A转换原理框图
数字量 输入
数据 输入 寄存器
电子 开关 基准 电压
T型 网络
模拟电 压输出
芯片内
2、转换原理：用输入数字量的各位，通过电子开关去控 制T型网络相应位的开与关，经运算放大器实现输入 数字量各位的按权相加，输出与输入数字量相应的模 拟电压。
采用了二次缓冲输入数据方式:输入寄存器及DAC寄 存器。可以在输出的同时采集下一个数字量，以提高转 换速度。可用于需要同时输出多个参数的模拟量系统。 2、引脚图 CS —片选信号，用于芯片寻址； WR1, WR2 —写控制信号； D7～D0 —8位数据输入； IOUT1,IOUT2—模拟电流输出端; VREF—基准电压输入(-10～+10V); Rf b —反馈电阻引出端； XFER —通道控制信号; AGND —模拟地； DGNDm—数字地。 ILE —8位数据锁存控制信号；
1、分辨率：指D/A转换器能够转换的二进制数的位数；
2、转换时间：指数字量从输入到完成转换、输出达 到最终值并稳定为止所需的时间； 3、精度：指D/A转换器实际输出电压与理论值之间 的误差；
4、动态范围：D/A转换器输出的最大和最小模拟 电压范围。
三、DAC0832转换器
1、内部结构
⑴8位输入寄存器 当CS=0， ILE=1时, 若WR1=0, 该寄存器输出随输入而变化;若 WR1由0变为1, 则LE1=0: 输入 数据D0～D7被锁入该寄存器; ⑵ 8位DAC寄存器 当XFER= WR2=0时, LE2=1, 该DAC寄存器输出随输入而变化; 若WR2由0变为1, 则LE2=0: 输 入数据D0～D7被锁入该DAC寄 存器; ⑶ 8位D/A转换器 实际上是一个T型电阻网络,在运 算放大器配合下完成D/A转换。
开，整个系统中只有一个共地点。避免串扰！
CPU
数字电路
A/D
运放
模拟电路
模拟地与数字地的连接方法
四、 DAC0832应用例
1、DAC0832和CPU的连接 ⑴地址92H译码作： P270
பைடு நூலகம்
CS、WR1
⑵IORQ、WR全低输出：
XFER、WR2
⑶数据线：D0～D7
2、锯齿波产生系统
⑴由于XFER和WR2接地, 片内DAC寄存器为数据 直接通道； ⑵由于ILE接+5V, 当地址 选通后，IOW信号可直接 控制转换; 地址选通： 00 1111 1000B 0 F 8 H
