棘轮机构的运动原理及应用1. 棘轮机构简介棘轮机构是一种常见的机械传动装置,由棘轮和棘爪组成。
它利用棘爪与棘轮之间的互锁作用,实现转动和停止的功能。
棘轮机构广泛应用于各种机械设备中,如手动工具、自动机械等。
2. 棘轮机构的运动原理棘轮机构的运动原理基于棘爪与棘轮之间的摩擦和互锁效应。
当外力作用在棘爪上时,棘爪可以与棘轮直接接触并转动。
但当外力消失时,由于摩擦力的作用,棘爪会与棘轮之间产生互锁效应,使棘爪停止在某个位置。
这种互锁效应可以防止机械设备的倒退或意外转动。
3. 棘轮机构的应用领域棘轮机构在各种机械设备中都有广泛的应用。
以下是一些常见的应用领域:3.1 手动工具棘轮机构广泛应用于各种手动工具中,如扳手、起子等。
通过棘轮机构,用户可以通过简单的加力操作实现螺栓的旋转和紧固。
3.2 自动机械棘轮机构也在自动机械中得到广泛应用。
例如自动门控制系统中的门锁机构,通过棘轮机构可以实现门的自动开启和关闭。
此外,在自动化生产线上,棘轮机构也可以用于控制机器人的动作和位置。
3.3 动力传动装置棘轮机构还可以用于动力传动装置中。
例如,汽车的手刹系统中就应用了棘轮机构。
手刹的操作杆通过棘轮机构与驱动轮相连,实现车辆的停车功能。
3.4 家具和家电棘轮机构还被应用于家具和家电产品中。
例如,椅子的座椅高度调节机构以及体育器械中的调节装置都采用了棘轮机构。
此外,一些婴儿床、折叠桌椅等家居产品的折叠机构也使用了棘轮机构。
4. 棘轮机构的优缺点棘轮机构作为一种机械传动装置,具有以下优点和缺点:4.1 优点•简单可靠:棘轮机构由少量零部件组成,操作简单,并且不易出现故障。
•高效能:由于互锁效应的作用,棘轮机构能够有效地防止不必要的转动,提高机械设备的效能。
•精确控制:棘轮机构可以通过控制棘爪的形状和数量,实现对运动的精确控制。
4.2 缺点•摩擦损失:棘轮机构由于涉及摩擦与互锁效应,会产生一定的摩擦损失。
•传动效率相对低:由于存在摩擦损失,棘轮机构的传动效率相对较低。
棘轮机构设计举例全

请高手指点棘轮机构科技名词定义中文名称: 棘轮机构英文名称:ratchet mecha nism定义:含有棘轮和棘爪的主动件作往复运动,从动件作步进运动的机构。
所属学科:(一级学科);(二级学科);其他机构(三级学科)本内容由审定公布棘轮机构示意图棘轮机构(ratchet and pawl ),由棘轮和棘爪组成的一种单向。
棘轮机构常用在各种和自动机中间歇进给或回转工作台的转位上,也常用在千斤顶上。
在自行车中棘轮机构用于单向驱动,在手动绞车中棘轮机构常用以防止逆转。
棘轮机构工作时常伴有噪声和振动,因此它的工作频率不能过高。
棘轮机构简介棘轮机构将连续转动或往复运动转换成单向步进运动。
棘轮轮齿通常用单向齿,棘爪铰接于摇杆上,当摇杆逆时针方向摆动时,驱动棘爪便插入棘轮齿以推动棘轮同向转动;当摇杆顺时针方向摆动时,棘爪在棘轮上滑过,棘轮停止转动。
为了确保棘轮不反转,常在上加装止逆棘爪。
摇杆的往复摆动可由曲柄摇杆机构、齿轮机构和等实现,在传递很小动力时,也有用电磁铁直接驱动棘爪的。
棘轮每次转过的角度称为动程。
动程的大小可利用改变驱动机构的结构参数或遮齿罩的位置等方法调节,也可以在运转过程中加以调节。
如果希望调节的精度高于一个棘齿所对应的角度,可应用多棘爪棘轮机构。
一棘轮机构(ratchet mechanism)的基本型式和工作原理图示为机械中常用的外啮合式棘轮机构,它由主动摆杆,棘爪,棘轮、止回棘爪和机架组成。
主动件空套在与棘轮固连的从动轴上,并与驱动棘爪用转动副相联。
当主动件顺时针方向摆动时,驱动棘爪便插入棘轮的齿槽中,使棘轮跟着转过一定角度,此时,止回棘爪在棘轮的齿背上滑动。
当主动件逆时针方向转动时,止回棘爪阻止棘轮发生逆时针方向转动,而驱动棘爪却能够在棘轮齿背上滑过,所以,这时棘轮静止不动。
因此,当主动件作连续的往复摆动时,棘轮作单向的间歇运动2棘轮机构的分类方式有以下几种:按结构形式分为齿式棘轮机构和摩擦式棘轮机构齿式棘轮机构结构简单,制造方便;动与停的时间比可通过选择合适的驱动机构实现。

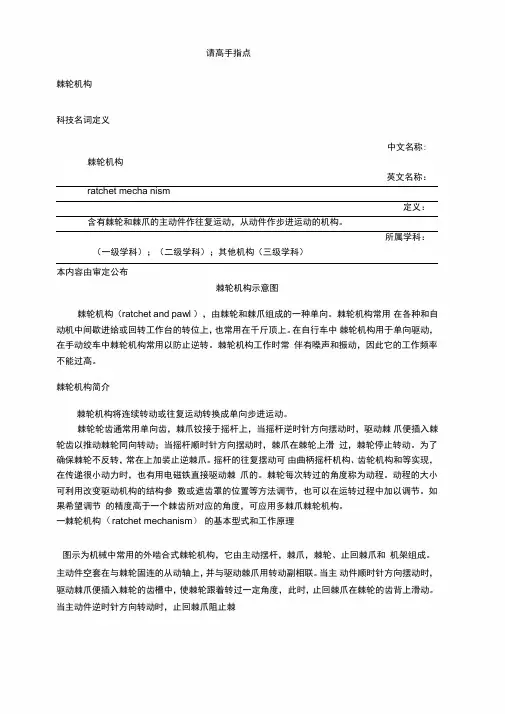

棘轮机构设计举例全

棘轮机构设计举例全 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】请高手指点棘轮机构科技名词定义中文名称:棘轮机构英文名称:ratchet mechanism定义:含有棘轮和棘爪的主动件作往复运动,从动件作步进运动的机构。
所属学科:(一级学科);(二级学科);其他机构(三级学科)本内容由审定公布棘轮机构示意图棘轮机构(ratchet and pawl),由棘轮和棘爪组成的一种单向。
棘轮机构常用在各种和自动机中间歇进给或回转工作台的转位上,也常用在千斤顶上。
在自行车中棘轮机构用于单向驱动,在手动绞车中棘轮机构常用以防止逆转。
棘轮机构工作时常伴有噪声和振动,因此它的工作频率不能过高。
棘轮机构简介棘轮机构将连续转动或往复运动转换成单向步进运动。
棘轮轮齿通常用单向齿,棘爪铰接于摇杆上,当摇杆逆时针方向摆动时,驱动棘爪便插入棘轮齿以推动棘轮同向转动;当摇杆顺时针方向摆动时,棘爪在棘轮上滑过,棘轮停止转动。
为了确保棘轮不反转,常在上加装止逆棘爪。
摇杆的往复摆动可由曲柄摇杆机构、齿轮机构和等实现,在传递很小动力时,也有用电磁铁直接驱动棘爪的。
棘轮每次转过的角度称为动程。
动程的大小可利用改变驱动机构的结构参数或遮齿罩的位置等方法调节,也可以在运转过程中加以调节。
如果希望调节的精度高于一个棘齿所对应的角度,可应用多棘爪棘轮机构。
一棘轮机构(ratchet mechanism)的基本型式和工作原理图示为机械中常用的外啮合式棘轮机构,它由主动摆杆,棘爪,棘轮、止回棘爪和机架组成。
主动件空套在与棘轮固连的从动轴上,并与驱动棘爪用转动副相联。
当主动件顺时针方向摆动时,驱动棘爪便插入棘轮的齿槽中,使棘轮跟着转过一定角度,此时,止回棘爪在棘轮的齿背上滑动。
当主动件逆时针方向转动时,止回棘爪阻止棘轮发生逆时针方向转动,而驱动棘爪却能够在棘轮齿背上滑过,所以,这时棘轮静止不动。

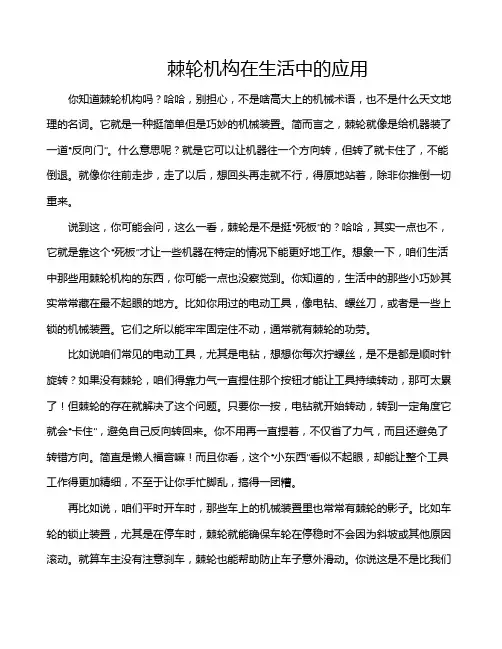

棘轮机构在生活中的应用

棘轮机构在生活中的应用你知道棘轮机构吗?哈哈,别担心,不是啥高大上的机械术语,也不是什么天文地理的名词。
它就是一种挺简单但是巧妙的机械装置。
简而言之,棘轮就像是给机器装了一道“反向门”。
什么意思呢?就是它可以让机器往一个方向转,但转了就卡住了,不能倒退。
就像你往前走步,走了以后,想回头再走就不行,得原地站着,除非你推倒一切重来。
说到这,你可能会问,这么一看,棘轮是不是挺“死板”的?哈哈,其实一点也不,它就是靠这个“死板”才让一些机器在特定的情况下能更好地工作。
想象一下,咱们生活中那些用棘轮机构的东西,你可能一点也没察觉到。
你知道的,生活中的那些小巧妙其实常常藏在最不起眼的地方。
比如你用过的电动工具,像电钻、螺丝刀,或者是一些上锁的机械装置。
它们之所以能牢牢固定住不动,通常就有棘轮的功劳。
比如说咱们常见的电动工具,尤其是电钻,想想你每次拧螺丝,是不是都是顺时针旋转?如果没有棘轮,咱们得靠力气一直捏住那个按钮才能让工具持续转动,那可太累了!但棘轮的存在就解决了这个问题。
只要你一按,电钻就开始转动,转到一定角度它就会“卡住”,避免自己反向转回来。
你不用再一直捏着,不仅省了力气,而且还避免了转错方向。
简直是懒人福音嘛!而且你看,这个“小东西”看似不起眼,却能让整个工具工作得更加精细,不至于让你手忙脚乱,搞得一团糟。
再比如说,咱们平时开车时,那些车上的机械装置里也常常有棘轮的影子。
比如车轮的锁止装置,尤其是在停车时,棘轮就能确保车轮在停稳时不会因为斜坡或其他原因滚动。
就算车主没有注意刹车,棘轮也能帮助防止车子意外滑动。
你说这是不是比我们平时小心翼翼停车时多了层“保险”呢?所以说,棘轮不一定就只能用在复杂的大机器里,它其实也是咱们日常生活中的“隐形守护者”,默默地发挥着作用。
再想一想家里常见的东西,那个老式的手表,大家是不是小时候都会看到过?那种带声音的发条表,大家听到“咔嚓”一声的时候,是不是就感觉有点神秘?那就是棘轮的工作原理。
棘轮原理的生活应用

棘轮原理的生活应用1. 介绍棘轮原理是一种基于旋转齿轮来实现传动的原理。
它的特点是具有单向传动的功能,可以将输入轴的旋转转化为输出轴的旋转,同时防止反向传动。
由于其简单性和可靠性,在生活中有许多应用。
2. 汽车的手刹系统棘轮原理在汽车的手刹系统中得到了广泛应用。
手刹系统由一条连接到后轮的拉索和一个手刹杆组成,用于在停车时保持汽车的位置。
手刹杆上的棘轮装置可以锁定拉索,使其无法向后松弛,从而保持手刹的作用。
当手刹杆被拉起时,棘轮装置会咬住拉索,防止车辆后退。
只有当按下手刹释放按钮时,棘轮才会解锁,允许手刹杆返回原始位置。
3. 手提行李箱的滚轮手提行李箱上的滚轮通常都采用了棘轮原理。
这些滚轮分别位于箱子的底部四个角落,可以实现在平滑地面上的方便滚动。
当行李箱前进时,滚轮的棘轮会锁定以防止后退。
这样一来,使用者就可以轻松地将行李箱拉着走,而无需像推车一样用力推。
4. 自行车的变速器自行车的变速器采用了棘轮原理来实现换挡的功能。
自行车变速器通常由一组齿轮和一个齿轮装置组成,用于调整自行车的速度和阻力。
当骑行者想要换挡时,他们可以通过旋转齿轮装置来改变齿轮的位置。
棘轮装置会锁定齿轮,防止其自行反转,从而保持所选的齿轮位置。
5. 电动螺丝刀电动螺丝刀通常也使用了棘轮原理。
当使用者想要旋转螺丝刀,螺丝刀头上的棘轮装置会将旋转力传递到螺丝,从而拧紧或松开螺丝。
一旦达到一定力度,棘轮装置会锁定住螺丝刀头,防止过度拧紧或松开,并且避免伤害。
6. 钢笔的点击装置钢笔的点击装置也是通过棘轮原理实现的。
当使用者点击钢笔尾部时,尾部装置上的棘轮会使钢笔的墨水管向前移动,从而露出笔尖。
这样一来,点击装置的棘轮就锁定了笔杆,使笔杆稳定地保持在打开的状态。
只有当再次点击尾部时,棘轮才会解锁,将墨水管向后收回。
7. 床固定器床固定器是一种用于固定床垫的装置,也经常使用棘轮原理。
床固定器的顶端通常有一个把手和一个装有棘轮的装置。
当使用者转动把手时,床固定器上的棘轮会咬住床板,使其保持在固定的位置。
棘轮机构设计举例全

请高手指点棘轮机构科技名词定义中文名称:棘轮机构英文名称:ratchet mechanism定义:含有棘轮和棘爪的主动件作往复运动,从动件作步进运动的机构。
所属学科:(一级学科);(二级学科);其他机构(三级学科)本内容由审定公布棘轮机构示意图棘轮机构(ratchet and pawl),由棘轮和棘爪组成的一种单向。
棘轮机构常用在各种和自动机中间歇进给或回转工作台的转位上,也常用在千斤顶上。
在自行车中棘轮机构用于单向驱动,在手动绞车中棘轮机构常用以防止逆转。
棘轮机构工作时常伴有噪声和振动,因此它的工作频率不能过高。
棘轮机构简介棘轮机构将连续转动或往复运动转换成单向步进运动。
棘轮轮齿通常用单向齿,棘爪铰接于摇杆上,当摇杆逆时针方向摆动时,驱动棘爪便插入棘轮齿以推动棘轮同向转动;当摇杆顺时针方向摆动时,棘爪在棘轮上滑过,棘轮停止转动。
为了确保棘轮不反转,常在上加装止逆棘爪。
摇杆的往复摆动可由曲柄摇杆机构、齿轮机构和等实现,在传递很小动力时,也有用电磁铁直接驱动棘爪的。
棘轮每次转过的角度称为动程。
动程的大小可利用改变驱动机构的结构参数或遮齿罩的位置等方法调节,也可以在运转过程中加以调节。
如果希望调节的精度高于一个棘齿所对应的角度,可应用多棘爪棘轮机构。
一棘轮机构(ratchet mechanism)的基本型式和工作原理图示为机械中常用的外啮合式棘轮机构,它由主动摆杆,棘爪,棘轮、止回棘爪和机架组成。
主动件空套在与棘轮固连的从动轴上,并与驱动棘爪用转动副相联。
当主动件顺时针方向摆动时,驱动棘爪便插入棘轮的齿槽中,使棘轮跟着转过一定角度,此时,止回棘爪在棘轮的齿背上滑动。
当主动件逆时针方向转动时,止回棘爪阻止棘轮发生逆时针方向转动,而驱动棘爪却能够在棘轮齿背上滑过,所以,这时棘轮静止不动。
因此,当主动件作连续的往复摆动时,棘轮作单向的间歇运动。
2 棘轮机构的分类方式有以下几种:按结构形式分为齿式棘轮机构和摩擦式棘轮机构齿式棘轮机构结构简单,制造方便;动与停的时间比可通过选择合适的驱动机构实现。
棘轮设计举例说明

棘轮的设计大家可以按照下面的步骤来进行设计,实际问题再实际分析(1)棘轮的设计棘轮的齿数,如果系手摇绞车所用,大约为8~16齿的程度。
本设计取z=14。
作为中间轴的力矩,为制动器之项的回转力矩Mt = (作用於制动轮的回转力)x(制动轮的半径)= TxRBT=258kg RB=12.5cm 代入Mt=258x12.5=3225kgcmp=3.75*( Mt/(z*sb*K))0.333以上记之值代入z=14sb=300kg/cm2K=(0.5~1.0) 取0.8P=3.75(3225/14/300/0.8)0.333=36mm模数m = p/p = 36/3.14 ≒11.46 ≒12m = 12p = m*p= 12 x 3.14 ≒37.7mm齿的高度h = 0.35p = 0.35x37.7 = 13.195mm = 14mm齿尖的厚度c = 0.25p = 0.25x37.7 = 9.42 = 10mm棘轮的外接直径D = m*z = 12x14 = 168mm棘轮的宽度b = K*P = 0.8*37.7 = 30.16mm = 30mm掣子的角度a=15°对棘轮的压力的压溃强度由sc = T/(bh),T= 2Mt/D之值代入Mt= 3225kgcmD= 16.8cmb = 3cmh = 1.4cmsc= 3225x2/16.8/3/1.4=91.4kg/cm2=0.914kg/mm2容许压应力的范围0.5~1.0kg/mm2,所以上记之值在此范围内不会因受压缩而压溃(2)掣子轴的设计掣子轴的直径为d 在掣子轴发生弯曲力作用,故其弯曲力矩设为M,则M = (作用於掣子的力)x(掣子宽x棘轮宽) / 2= T*b/2T= 2Mt/D= 3225x2/16.8=383.9kgT= 384(kg)*3/2=576kgcmsb= 400kg/cm2d= (32M/p/sb)0.333=(32x576/3.14/400)0.333=2.45d= 25mm掣子轴受剪的情形:取ss=400kg/cm2d=(4T/psS)0.5=(4X384/3.14/400)0.5=1.12cm=12mm由上记两者比较,应取受弯曲作用时之直径d=25mm(3)板弹簧的设计使用板弹簧、板弹簧的设计,需考虑制动轮、掣子、棘轮、中间轴、机架的相互位置,於绘制构想图中决定之,即棘轮的大小,棘轮齿的宽度,均应考虑,然後在构想的阶段假定长l,厚t,宽b,求其弯曲应力。
棘轮在生活中的例子

棘轮在生活中的例子
1. 你看那自行车的棘轮机构,在我们骑行的时候发挥着大作用呢!每次我们踩下踏板,棘轮就像一个勤劳的小卫士,让链条乖乖前进,带动车子往前走,要是没有它,那骑行可就没那么顺畅啦!
2. 嘿,卷笔刀也是棘轮的一个很棒例子呀!我们转动卷笔刀的把手时,棘轮就确保了每转一下都能有效工作,就像一个贴心小助手,帮助我们把铅笔削得尖尖的,好方便我们写字画画呀!
3. 哎呀,钟表里也有棘轮呢!它就像一个精准的指挥家,一格一格地推动着指针前进,分毫不差地指示着时间,没有棘轮的话,那钟表还能那么靠谱地为我们报时吗?
4. 再想想那种可调节的躺椅,棘轮在其中可重要了哟!它能让我们轻松固定在想要的角度,就像是一个懂你的好朋友,给你最舒适的体验,这不是很神奇吗?
5. 小伙伴们有没有注意到千斤顶呀?它里面的棘轮就如同一个大力士,稳稳地支撑起重物,让我们能够安全地维修车辆,要是没有它,那可怎么办呢?
6. 还有那玩具棘轮枪,给我们带来多少欢乐呀!棘轮在里面让枪的操作变得有趣又好玩,是不是感觉它就像一个制造快乐的小精灵呢?
7. 哇塞,自动晾衣架上也有棘轮呢!它帮助晾衣架上升下降,就像一个勤劳的小管家,把衣物安排得妥妥当当,有了它,我们晾晒衣服可方便太多啦!
总之,棘轮在我们生活中无处不在,给我们带来了很多便利和乐趣啊!。
手拉葫芦棘轮的原理

手拉葫芦棘轮的原理稿子一:嘿,朋友们!今天咱们来聊聊手拉葫芦棘轮那有趣的原理!你知道吗,手拉葫芦里的棘轮就像是一个超级小卫士,坚守着自己的岗位。
想象一下,当我们拉动链条的时候,棘轮就开始发挥作用啦。
它的牙齿呀,就像一个个坚定的小战士,只允许链条朝着一个方向前进。
比如说,当我们用力拉的时候,链条能够顺利通过棘轮,把重物一点点提起来。
可要是我们一松手,嘿嘿,棘轮的牙齿就会紧紧地卡住链条,不让重物掉下去。
这是不是很神奇?就好像棘轮在说:“别想跑,我可不会让你轻易回去!”其实啊,棘轮的原理就是利用了它特殊的齿形结构。
这些齿可不是随便长的哦,它们的角度和形状都是经过精心设计的。
而且,手拉葫芦里的棘轮和棘爪是完美搭档。
棘爪就像是棘轮的小,时刻帮助棘轮守住防线。
所以说,下次再看到手拉葫芦,可别忘了里面默默工作的棘轮哟,它可是保证我们安全吊起重物的大功臣呢!稿子二:亲人们,今天来给大家讲讲手拉葫芦棘轮的原理,超有趣的哦!咱们先来说说手拉葫芦是干啥的,它能帮咱们吊起重重的东西,可厉害啦!而这当中,棘轮可是关键的角色。
想象一下,棘轮就像一个小小的守门员。
当我们用力拉动手拉葫芦的链条时,棘轮会乖乖地让链条通过。
为啥呢?因为这时候链条给它的力量是朝着正确的方向的,棘轮就放行啦。
但是!一旦我们松了手,情况就不一样喽。
这时候链条想要往回跑,棘轮可就不干了,它的牙齿会紧紧地把链条咬住,不让它后退一步。
是不是感觉棘轮特别聪明?其实这都是因为它特殊的构造啦。
它的牙齿形状和角度都是很有讲究的,就是为了能准确地控制链条的运动方向。
而且哦,棘轮和其他部件配合得也特别好。
比如说和它一起工作的还有制动机构,它们一起合作,保证了手拉葫芦工作的稳定和安全。
呢,手拉葫芦里的棘轮虽然小小的,但是作用大大的。
它就像一个默默守护的小精灵,让我们在吊起重物的时候没有后顾之忧。
大家是不是对棘轮的原理更清楚啦?。
棘轮机构及其应用

棘轮机构及其应用陈连鹏摘要:通过对棘轮机构的分析,从工作原理上将其分为齿啮合式棘轮机构和摩擦式棘轮机构。
并根据其结构特点,对其进行应用分析。
通过棘轮机构实现间歇送进功能,并由其特点进而实现制动功能,以及通过对棘轮机构的应用,实现“从动”超过“主动”的超越作用等。
关键词:间歇送进;制动;超越引言棘轮机构在机械类产品中应用广泛,占据一定地位。
由于其结构简单,易于制造,运动可靠,传递运动较平稳,无噪音等特点,被广泛应用,因此本文主要围绕棘轮机构的特点及其应用进行讨论。
1.棘轮机构结构特点棘轮是一种间歇运动机构。
当在主动件连续运动时,从动件能够产生周期性的间歇运动。
机械中常用的外啮合式棘轮机构,它由主动摆杆,棘爪,棘轮、止回棘爪和机架组成。
主动件空套在与棘轮固连的从动轴上,并与驱动棘爪用转动副相联。
当主动件顺时针方向摆动时,驱动棘爪便插入棘轮的齿槽中,使棘轮跟着转过一定角度,此时,止回棘爪在棘轮的齿背上滑动。
当主动件逆时针方向转动时,止回棘爪阻止棘轮发生逆时针方向转动,而驱动棘爪却能够在棘轮齿背上滑过,所以,这时棘轮静止不动。
因此,当主动件作连续的往复摆动时,棘轮作单向的间歇运动。
轮齿式棘轮机构结构简单,易于制造,运动可靠,从动棘轮转角容易实现有级调整,但棘爪在齿面滑过引起噪声与冲击,在高速时尤为严重。
故常于低速、轻载的场合用作间歇运动控制。
摩擦式棘轮机构传递运动较平稳,无噪音,从动件的转角可作无级调整。
但难以避免打滑现象,因而运动准确性较差,不适合用于精确传递运动的场合。
2.棘轮机构的应用范围及应用实例棘轮机构在机械类产品中分布广泛,一些大型的车床,起重机等机械上均有涉及。
它的主要用途有:间歇送进、制动和超越等。
间歇送进:牛头刨床,为了切削工件,刨刀需作连续往复直线运动,工作台作间歇移动。
当曲柄转动时,经连杆带动摇杆作往复摆动;摇杆上装有双向棘轮机构的棘爪,棘轮与丝杠固连,棘爪带动棘轮作单方向间歇转动,从而使螺母(即工作台)作间歇进给运动。
棘轮效应的生活案例

棘轮效应的生活案例
棘轮效应,是指一个行为或事件会引起另一个更加严重的行为或事件发生的现象。
以下是几个生活中的棘轮效应案例:
1. 迟到影响整天
小明因为起晚了而迟到上班,导致他错过了早上的会议和工作安排,使他的工作进度被大大延误。
他为了赶进度,加班工作到很晚,结果精疲力尽,晚上睡眠不好,第二天起晚了,导致又迟到了,这就是典型的棘轮效应。
2. 嫉妒导致犯罪
小张看到别人家的生活比自己好,非常嫉妒,于是就想着去偷东西来满足自己的物质欲望,结果因为这个小偷想法而犯罪,最后被捕入狱,这就是嫉妒产生的不良棘轮效应。
3. 不良饮食习惯导致健康问题
小王爱吃垃圾食品,经常吃油炸食品和高糖食品,导致他的体重不断增加,血糖和胆固醇也不断升高,最后导致糖尿病、高血压等健康问题的出现,这就是不良饮食习惯的棘轮效应。
4. 贪污导致政治风险
公务员小李因为贪污受到了调查,而其贪污行为被曝光后,引发了舆论的强烈不满,政府在不得已的情况下只能开展反腐行动,以此来保护自己的形象和权力,这就是贪污引发的政治风险棘轮效应。
5. 错误操作导致事故
小张驾驶汽车时不注意观察,因为违规行驶而导致了交通事故。
他在事故中受伤严重,需要长时间的恢复治疗,而他的家庭和工作生活也受到了影响,这就是由于错误操作引发的事故棘轮效应。
这些生活中的案例,都表明了棘轮效应对我们的生活产生了多么大的影响。
我们应该警惕这种现象,尽可能减少不良行为的发生,以避免更多严重的后果。
棘轮机构设计举例

请高手指点棘轮机构科技名词定义中文名称:棘轮机构英文名称:ratchet mechanism定义:含有棘轮和棘爪的主动件作往复运动,从动件作步进运动的机构。
所属学科:机械工程(一级学科);机构学(二级学科);其他机构(三级学科)本内容由全国科学技术名词审定委员会审定公布棘轮机构示意图棘轮机构(ratchet and pawl),由棘轮和棘爪组成的一种单向间歇运动机构。
棘轮机构常用在各种机床和自动机中间歇进给或回转工作台的转位上,也常用在千斤顶上。
在自行车中棘轮机构用于单向驱动,在手动绞车中棘轮机构常用以防止逆转。
棘轮机构工作时常伴有噪声和振动,因此它的工作频率不能过高。
棘轮机构简介棘轮机构将连续转动或往复运动转换成单向步进运动。
棘轮轮齿通常用单向齿,棘爪铰接于摇杆上,当摇杆逆时针方向摆动时,驱动棘爪便插入棘轮齿以推动棘轮同向转动;当摇杆顺时针方向摆动时,棘爪在棘轮上滑过,棘轮停止转动。
为了确保棘轮不反转,常在固定构件上加装止逆棘爪。
摇杆的往复摆动可由曲柄摇杆机构、齿轮机构和摆动油缸等实现,在传递很小动力时,也有用电磁铁直接驱动棘爪的。
棘轮每次转过的角度称为动程。
动程的大小可利用改变驱动机构的结构参数或遮齿罩的位置等方法调节,也可以在运转过程中加以调节。
如果希望调节的精度高于一个棘齿所对应的角度,可应用多棘爪棘轮机构。
一棘轮机构(ratchet mechanism)的基本型式和工作原理图示为机械中常用的外啮合式棘轮机构,它由主动摆杆,棘爪,棘轮、止回棘爪和机架组成。
主动件空套在与棘轮固连的从动轴上,并与驱动棘爪用转动副相联。
当主动件顺时针方向摆动时,驱动棘爪便插入棘轮的齿槽中,使棘轮跟着转过一定角度,此时,止回棘爪在棘轮的齿背上滑动。
当主动件逆时针方向转动时,止回棘爪阻止棘轮发生逆时针方向转动,而驱动棘爪却能够在棘轮齿背上滑过,所以,这时棘轮静止不动。
因此,当主动件作连续的往复摆动时,棘轮作单向的间歇运动。
机器人教程9:棘轮的应用2

小狗拉车
上一节我们做了一款屈伸小车,用到了2个棘轮机构。
今天我们再做一个用到棘轮的小制作,名字为小狗拉车。
做出的成品图片如图:
拼装步骤:
这个作品做好了。
大家先仔细看一下这个作品的结构,这个作品由一个电机驱动,也是用来曲柄连杆机构将旋转运动转换成了往复运动,从而驱动小狗的4条腿实现迈步。
后退上的棘轮机构实现了小狗能够往前走不至于打滑。
自己编程试试,看看电机怎么转动小狗才能够走起来。
试一下不同的电机的转动方向,不同的转动速度。
槽轮、棘轮在生活中的应用

槽轮、棘轮在生活中的应用
槽轮是多个轮子通过轴连接实现同步转动。
槽轮机构具有结构简单、制造容易、工作可靠和机械效率较高等优点。
但是槽轮机构在工作时有冲击,随着转速的增加和槽数的减少而加剧,故不宜用于高速,其适用范围受到一定的限制。
槽轮机构一般用于转速不是很高的自动机械、轻工机械和仪器仪表中。
例如下图所示的电影放映机中的送片机构。
由槽轮带动胶片,作有停歇的送进,从而形成动态画面。
此外也常与其它机构组合,在自动生产线中作为工件传送或转位机构。
棘轮在生活中有广泛应用,如自行车的传动装置等。
棘轮机构的主要用途有:间歇送进、制动和超越等,以下是应用实例。
间歇送进
可用在牛头刨床,为了切削工件,刨刀需作连续往复直线运动
制动
在汽车的制动装置中有广泛应用。
超越
棘轮机构可以用来实现快速超越运动。
棘轮应用实例

3
2021/10/10
防止机构逆转的停止器 广泛应用于提升机以及运 输机等设备中
物料随畚(ben)斗的反 转被卸到底部,堆满后 卡住畚斗,阻止斗式提 升机启动
由于反转是一个加速的 运动,而后又被突然卡 住,很容易扯掉畚斗, 使皮带损坏,甚至断裂
4
2021/10/10
5
间歇式积极卷取机构
2021/10/10
6
双棘轮手动绞盘
2021/10/10
7
谢谢观赏!
2021/10/10
8
棘轮机构的应用实例
2021/10/10
1
1 浇铸自动线步进装置 2 斗式提升机 3 间歇式积极卷取机构 4 双棘轮手动绞盘
2021/10/10
2Hale Waihona Puke • 铸造车间的浇铸自动线步进装置 • 利用棘轮机构的间歇运动特性,实现浇铸(停止)
和输送(运动)两个工作要求
• 棘爪是利用液压缸的活塞杆来推动
2021/10/10
棘轮装置在生活中的运用

棘轮装置在生活中的运用
嘿,你问棘轮装置在生活中的运用啊?那咱就来聊聊。
棘轮装置呢,在生活里可不少见。
比如说自行车。
自行车的后飞轮就是一种棘轮装置。
当你往前蹬的时候,飞轮就会带动车轮转动,让你前进。
可当你不蹬的时候,或者往后倒的时候,飞轮就不会带动车轮了。
这就像一个只能往一个方向走的门,可方便啦。
要是没有这个棘轮装置,那你不蹬车的时候,车轮也会跟着转,那就没法停下来啦。
还有那种扳手,也有棘轮装置。
当你拧紧螺丝的时候,扳手只会往一个方向转动。
要是螺丝松了,你只要把扳手反过来,它就会自动跳过螺丝,不会往反方向转。
这样就可以很快地拧紧螺丝,可省事儿啦。
就像一个听话的小助手,只做你想让它做的事儿。
在一些玩具里也有棘轮装置呢。
比如说那种上发条的玩具车。
当你上发条的时候,棘轮装置就会把能量储存起来。
等你松开的时候,玩具车就会跑起来。
这就像一个小仓库,把能量存起来,等要用的时候再拿出来。
还有那种手摇的手电筒。
当你摇动手柄的时候,棘轮装
置就会带动发电机发电,让手电筒亮起来。
要是没有棘轮装置,那你摇动手柄的时候,可能会白费力气,因为发电机可能会往反方向转。
比如说我有个朋友,他是个修车师傅。
他就经常用那种有棘轮装置的扳手。
他说这个扳手可好用啦,能省不少力气呢。
还有我家有个上发条的玩具青蛙,也是靠棘轮装置才能跳起来的。
所以啊,棘轮装置在生活中的运用可多啦,给我们的生活带来了很多方便。
棘轮机构及其应用【范本模板】

棘轮机构及其应用吴摘要:棘轮机构将连续转动或往复运动转换成单向步进运动.棘轮轮齿通常用单向齿,棘爪铰接于摇杆上,当摇杆逆时针方向摆动时,驱动棘爪便插入棘轮齿以推动棘轮同向转动;当摇杆顺时针方向摆动时,棘爪在棘轮上滑过,棘轮停止转动。
为了确保棘轮不反转,常在固定构件上加装止逆棘爪。
摇杆的往复摆动可由曲柄摇杆机构、齿轮机构和摆动油缸等实现,在传递很小动力时,也有用电磁铁直接驱动棘爪的。
棘轮每次转过的角度称为动程。
动程的大小可利用改变驱动机构的结构参数或遮齿罩的位置等方法调节,也可以在运转过程中加以调节。
如果希望调节的精度高于一个棘齿所对应的角度,可应用多棘爪棘轮机构.关键字:棘轮;新科技;参数化;定向传动中图分类号:TM344.1文献标志码A引言:棘轮机构具有结构简单、制造方便和运动可靠等优点,故在各类机械中有广泛的应用.但是由于回程时摇杆上的棘爪在棘轮齿面上滑行时引起噪声和齿尖磨损。
同时为使棘爪顺利落入棘轮齿间,摇杆摆动的角度应略大于棘轮的运动角,这样就不可避免地存在空程和冲击。
此外棘轮的运动角必须以棘轮齿数为单位有级地变化。
因此棘轮机构不宜应用于高速和运动精度要求较高的场合。
棘轮机构所具有的单向间歇运动特性,在实际应用中可满足如送进、制动、超越离合和转位、分度等工艺要求。
1.棘轮机构结构特点1.1 棘轮机构运动将连续转动或往复运动转换成单向步进运动。
棘轮轮齿通常用单向齿,棘爪铰接于摇杆上,当摇杆逆时针方向摆动时,驱动棘爪便插入棘轮齿以推动棘轮同向转动;当摇杆顺时针方向摆动时,棘爪在棘轮上滑过,棘轮停止转动.为了确保棘轮不反转,常在固定构件上加装止逆棘爪。
摇杆的往复摆动可由曲柄摇杆机构、齿轮机构和摆动油缸等实现,在传递很小动力时,也有用电磁铁直接驱动棘爪的.棘轮每次转过的角度称为动程。
动程的大小可利用改变驱动机构的结构参数或遮齿罩的位置等方法调节,也可以在运转过程中加以调节。
如果希望调节的精度高于一个棘齿所对应的角度,可应用多棘爪棘轮机构。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1
浇铸自动线
4
双棘轮手动绞盘
• 铸造车间的浇铸自动线步进装置 • 利用棘轮机构的间歇运动特性,实现浇铸(停止) 和输送(运动)两个工作要求 • 棘爪是利用液压缸的活塞杆来推动
2017/6/25
防止机构逆转的停止器 广泛应用于提升机以及运 输机等设备中
物料随畚(ben)斗的反 转被卸到底部,堆满后 卡住畚斗,阻止斗式提 升机启动 由于反转是一个加速的 运动,而后又被突然卡 住,很容易扯掉畚斗, 使皮带损坏,甚至断裂
2017/6/25
2017/6/25
间歇式积极卷取机构
2017/6/25
双棘轮手动绞盘
2017/6/25
谢谢观赏!
