基尔霍夫电压定律

基尔霍夫电压定律、电流定律(

基尔霍夫电压定律和电流定律是电路分析中非常重要的两个定律。

它们可以帮助我们分析电路中的电压和电流分布情况，对于电路的设计和故障排除有着重要的作用。

下面让我们来逐一介绍这两个定律。

一、基尔霍夫电压定律基尔霍夫电压定律又称作基尔霍夫第二定律，它是基尔霍夫电路分析的重要基础。

该定律是由德国物理学家基尔霍夫在19世纪提出的，它描述了闭合回路中各个电阻元件上的电压之和等于电源电压之和的基本原理。

具体来说，基尔霍夫电压定律可以表示为以下几点：1.闭合回路中，从一个节点出发依次经过各个电阻元件，最后到达同一节点所经过的电阻元件的电压之和等于零。

2.电阻元件上的电压可以表示为电流乘以电阻的乘积。

3.基尔霍夫电压定律可以应用于各种电路的分析，包括并联电路、串联电路等。

通过基尔霍夫电压定律，我们可以方便地计算电路中各个电阻元件上的电压，从而了解电路中能量的分布情况。

这对于电路的设计和分析都有着重要的意义。

二、电流定律电流定律是电路分析中的另一个重要定律，它描述了闭合回路中各个支路中的电流之和等于零的原理。

电流定律可以帮助我们分析电路中电流的分布情况，对于电路的稳定性和性能有着重要的影响。

具体来说，电流定律可以表示为以下几点：1.闭合回路中，各个支路中的电流之和等于零。

2.根据欧姆定律，电流可以表示为电压与电阻的比值，即I=V/R。

3.电流定律可以应用于各种电路的分析，包括并联电路、串联电路等。

通过电流定律，我们可以方便地计算电路中各个支路中的电流，从而了解电路中电流分布的情况。

这对于电路的设计和分析也有着重要的意义。

基尔霍夫电压定律和电流定律是电路分析中非常重要的两个定律。

它们可以帮助我们了解电路中电压和电流的分布情况，对于电路的设计和分析有着重要的作用。

在工程实践中，我们经常会应用这两个定律来分析和设计各种电路，因此对这两个定律的理解至关重要。

希望通过本文的介绍，读者能够对这两个定律有所了解，进而应用于实际工程中。

定义
基尔霍夫电压定律指出：在任意一个闭合回路中，电压的代数和等于零。这意味着电压沿着回路的每个分支之和等于零。
公式
基尔霍夫电压定律的数学表示如下： ∑V = 0 其中，∑V表示闭合回路析
基尔霍夫电压定律是电路分析的基础。
电路设计
2
它使我们能够计算电路中未知电压和电流的值。
通过基尔霍夫电压定律，我们可以设计
出满足特定要求的电路，如电源、放大
器和滤波器。
3
故障排除
基尔霍夫电压定律可以帮助我们找到电路中的故障点，从而进行修复和维护。
实例
并联电路
在并联电路中，基尔霍夫电压定律告诉我们，不同分支中的电压是相等的。
串联电路
在串联电路中，基尔霍夫电压定律告诉我们，各个元件的电压之和等于电源电压。
基尔霍夫电压定律
基尔霍夫电压定律（Kirchhoff's Voltage Law）是电路分析中的重要概念。通过理解它，我们可以更好地理解电路中的电压分布和电流流动。
引言
基尔霍夫电压定律，又称为欧姆定律，是电路领域中最基本的定律之一。它涉及到电压的守恒和分布，为我们分析复杂电路提供了强有力的工具。
复杂网络
对于复杂的电路网络，通过应用基尔霍夫电压定律，我们可以分析电压的分布和各元件之间的关系。
总结
基尔霍夫电压定律是电路分析中不可或缺的工具。它可以帮助我们理解电路中的电压分布、电流流动以及各个元件之间的关系。
重要性
掌握基尔霍夫电压定律可以使我们更有效地分析和设计电路，解决电路故障，并推动电子工程领域的创新和发展。

基尔霍夫定律求解

基尔霍夫定律求解基尔霍夫定律，即基尔霍夫电流定律和基尔霍夫电压定律，是电路分析中最基本的定律之一。

它们被广泛应用于电路的计算和分析中，能够帮助我们解决各种复杂的电路问题。

本文将详细介绍基尔霍夫定律的基本原理和应用方法。

一、基尔霍夫电流定律基尔霍夫电流定律是描述电流在节点处的分布和流向的定律。

根据基尔霍夫电流定律，一个节点处的电流代数和为零。

这意味着，当有多条支路汇集到一个节点时，进入节点的电流之和等于离开节点的电流之和。

基尔霍夫电流定律可以用于计算电路中各个支路中的电流。

我们可以通过设立方程组的方法，将节点处的电流表示为未知数，并且根据电路中元件之间的关系，列出方程组进行求解。

通过求解方程组，我们可以得到电路中各个支路中的电流值。

二、基尔霍夫电压定律基尔霍夫电压定律是描述电压在闭合回路中的分布和大小的定律。

根据基尔霍夫电压定律，一个闭合回路中所有电压的代数和为零。

这意味着，当沿着闭合回路的任意一条路径进行计算时，经过的电压上升和下降的代数和等于零。

基尔霍夫电压定律可以用于计算电路中各个元件的电压。

我们可以选择不同的路径进行计算，通过设立方程组的方法，将各个元件上的电压表示为未知数，并且根据电路中元件之间的关系，列出方程组进行求解。

通过求解方程组，我们可以得到电路中各个元件上的电压值。

三、基尔霍夫定律的应用基尔霍夫定律在电路分析中有着广泛的应用。

我们可以通过基尔霍夫电流定律和基尔霍夫电压定律解决各种复杂的电路问题，例如计算电路中的电流、电压、功率等。

在实际应用中，我们可以利用基尔霍夫定律来设计和优化电路。

通过合理选择元件的参数和布局，我们可以满足电路的需求，例如平衡电路中的电流分配、降低电路中的功耗等。

基尔霍夫定律也可以用于故障分析和排除。

当电路出现故障时，我们可以利用基尔霍夫定律分析电路中的电流和电压分布，找出故障的原因并进行修复。

总结起来，基尔霍夫定律是电路分析中最基本的定律之一，它能够帮助我们解决各种复杂的电路问题。

基尔霍夫电压定律

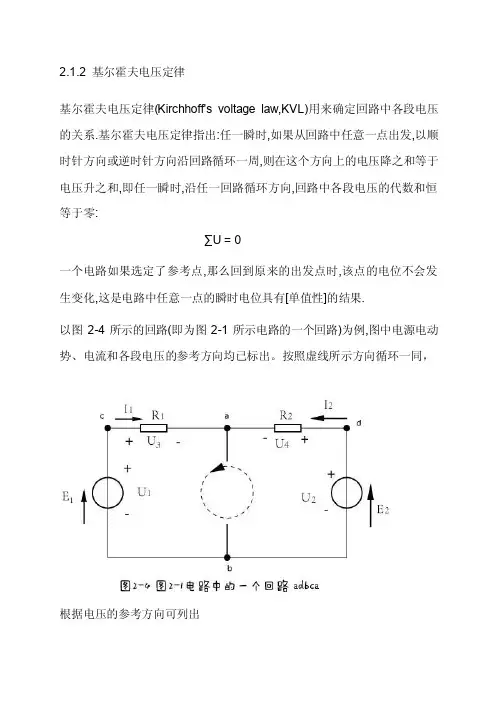

2.1.2 基尔霍夫电压定律基尔霍夫电压定律(Kirchhoff's voltage law,KVL)用来确定回路中各段电压的关系.基尔霍夫电压定律指出:任一瞬时,如果从回路中任意一点出发,以顺时针方向或逆时针方向沿回路循环一周,则在这个方向上的电压降之和等于电压升之和,即任一瞬时,沿任一回路循环方向,回路中各段电压的代数和恒等于零:∑U = 0一个电路如果选定了参考点,那么回到原来的出发点时,该点的电位不会发生变化,这是电路中任意一点的瞬时电位具有[单值性]的结果.以图2-4所示的回路(即为图2-1所示电路的一个回路)为例,图中电源电动势、电流和各段电压的参考方向均已标出。

按照虚线所示方向循环一同，根据电压的参考方向可列出U1+U4=U2+U3或改写为U1-U2-U3+U4=0即∑U=0（2-3）就是说：在任一瞬时，沿任一回路循环方向（顺时针方向或逆时针方向），回路中各段电压的代数和恒等于零。

电压的升降如果与绕行方向一致，则电压取正号；如果与绕行方向相反，则电压取负号。

电压的升降一般与所设的电流的参考方向取关联参考方向。

图2-4所示的回路是由电源电动势和电阻构成的，上式可改写为E1-E2-R1I1+R2I2=0或E1-E2=R1I1-R2I2即∑E=∑（RI）这是基尔霍夫电压定律在电阻电路中的另一种表达式，即在任一回路循环方向上，回路中电动势的代数和等于电阻上电压降的代数和。

其中，凡是电动势的参考方向与所选回路循环方向相反者，取正号，一致者则取负号。

KVL不仅适用于闭合电路，也适用于是开口电路；图2-5所示电路不是闭合电路，但在a,b开口端存在电压Uab，可假设一个闭合电路，若顺时针方向绕行，则KVL方程为Uab-U2-U1=0即Uab=U1+U2说明a,b两端开口电路的电压等于a,b两端另一支路各段电压之和，这反映了两点间电压与所选择路径无关应该指出，图2-4所举的是直流电阻电路，但是基尔霍夫两个定律具有普遍性，它们适用于由各种不同元件所构成的电路。

电感基尔霍夫电压定律

电感基尔霍夫电压定律电感基尔霍夫电压定律是电路分析中的重要定律之一，它描述了电感元件中电压的变化规律。

在电路中，当电流通过电感元件时，电感会产生磁场，而磁场的变化又会引起电感两端的电压变化。

根据基尔霍夫电压定律，电感两端的电压等于电感自感应电动势与通过电感的电流乘积的负值。

电感基尔霍夫电压定律可以用以下公式表示：U = -L * di/dt其中，U表示电感两端的电压，L表示电感的自感系数，di/dt表示电流的变化率。

电感基尔霍夫电压定律可以帮助我们分析电路中电感元件的电压变化情况。

下面我们通过几个例子来说明。

例1：直流电路中的电感考虑一个简单的直流电路，由电源、电阻和电感组成。

当电流从电源流过电感时，电感会产生磁场，而磁场的变化会引起电感两端的电压变化。

根据电感基尔霍夫电压定律，电感两端的电压等于电感自感应电动势与通过电感的电流乘积的负值。

在直流电路中，电流是恒定的，所以电感两端的电压为零。

例2：交流电路中的电感考虑一个简单的交流电路，由交流电源、电阻和电感组成。

交流电源输出的电压是随时间变化的正弦波信号，所以通过电感的电流也是随时间变化的正弦波信号。

根据电感基尔霍夫电压定律，电感两端的电压等于电感自感应电动势与通过电感的电流乘积的负值。

在交流电路中，电感两端的电压随着时间变化，大小和电流的变化率有关。

例3：RLC电路中的电感考虑一个简单的RLC电路，由电源、电阻、电感和电容组成。

当电流从电源流过电感和电容时，它们都会产生磁场或电场，而磁场和电场的变化会引起电感和电容两端的电压变化。

根据电感基尔霍夫电压定律和电容基尔霍夫电压定律，电感和电容两端的电压分别等于自感应电动势和电容电压与通过它们的电流乘积的负值。

在RLC 电路中，电感和电容两端的电压随着时间变化，大小和电流的变化率以及电容电压的变化率有关。

电感基尔霍夫电压定律是电路分析中的重要定律，它描述了电感两端的电压变化规律。

通过应用电感基尔霍夫电压定律，我们可以分析电路中电感元件的电压变化情况，进而理解电路的工作原理并解决电路设计和故障排除中的问题。

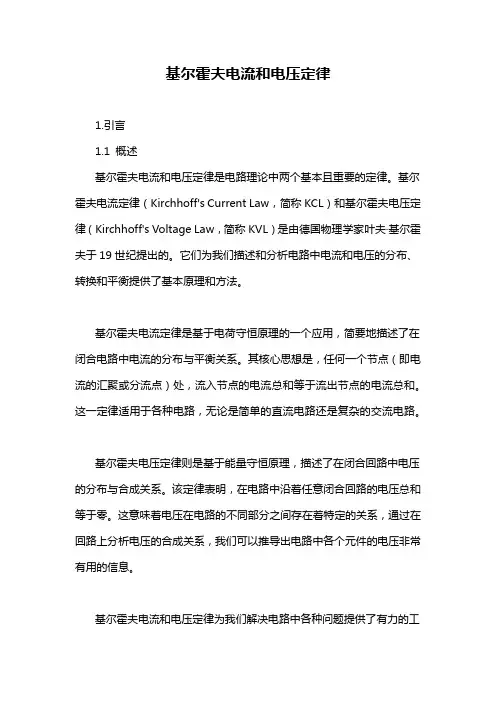

基尔霍夫电流和电压定律

基尔霍夫电流和电压定律1.引言1.1 概述基尔霍夫电流和电压定律是电路理论中两个基本且重要的定律。

基尔霍夫电流定律（Kirchhoff's Current Law，简称KCL）和基尔霍夫电压定律（Kirchhoff's Voltage Law，简称KVL）是由德国物理学家叶夫·基尔霍夫于19世纪提出的。

它们为我们描述和分析电路中电流和电压的分布、转换和平衡提供了基本原理和方法。

基尔霍夫电流定律是基于电荷守恒原理的一个应用，简要地描述了在闭合电路中电流的分布与平衡关系。

其核心思想是，任何一个节点（即电流的汇聚或分流点）处，流入节点的电流总和等于流出节点的电流总和。

这一定律适用于各种电路，无论是简单的直流电路还是复杂的交流电路。

基尔霍夫电压定律则是基于能量守恒原理，描述了在闭合回路中电压的分布与合成关系。

该定律表明，在电路中沿着任意闭合回路的电压总和等于零。

这意味着电压在电路的不同部分之间存在着特定的关系，通过在回路上分析电压的合成关系，我们可以推导出电路中各个元件的电压非常有用的信息。

基尔霍夫电流和电压定律为我们解决电路中各种问题提供了有力的工具。

无论是计算电路中电流的分布，还是确定电路中各个元件之间的电压关系，这些定律都可以被广泛地应用。

通过理解和掌握基尔霍夫电流和电压定律，我们能更好地分析和设计电路，解决各种实际工程中的问题。

在本文中，我们将详细介绍基尔霍夫电流和电压定律的原理和应用。

首先，我们将阐述这两个定律的描述和基本概念；然后，我们将探讨它们在实际电路中的应用场景；最后，我们将总结这两个定律的重要性和实际应用的意义。

通过本文的阅读，读者将能够深入理解基尔霍夫电流和电压定律，并能够熟练运用它们解决各种电路问题。

文章结构部分的内容如下：1.2 文章结构本文将按照以下顺序介绍基尔霍夫电流和电压定律：2.基尔霍夫电流定律：首先，我们将讨论基尔霍夫电流定律的概念和描述。

我们将解释该定律如何描述电流在一个封闭电路中的分布和转换。

解释基尔霍夫电流定律、基尔霍夫电压定律

解释基尔霍夫电流定律、基尔霍夫电压定律基尔霍夫电流定律和基尔霍夫电压定律是电路中两个基本的定律，它们帮助我们理解电流和电压在电路中的分布和流动规律。

以下是关于这两个定律的内容。

1. 基尔霍夫电流定律（KCL）：电路中所有流入节点的电流之和等于所有流出节点的电流之和。

电路中的节点可以看作是一个聚集点，电流在这里集中或分散。

基尔霍夫电流定律告诉我们，当电流到达一个节点时，它将分为几个不同的路径，并在不同的分支中分流。

但无论如何分流，流入节点的总电流等于流出节点的总电流。

这个定律基于电荷的守恒原理，即电流不能消失或产生。

例如，考虑一个简单的电路，其中有三个连接在一起的电阻。

如果电流从电源处流入电路的一个节点，根据基尔霍夫电流定律，流入该节点的电流必须等于流出该节点的电流。

因此，电流会分成三个不同的路径，并相应地在不同的电阻中进行分流。

2. 基尔霍夫电压定律（KVL）：电路中沿任何闭合回路的所有电压之和等于零。

基尔霍夫电压定律告诉我们，当电流流经电路中的元件时，电压随之改变。

但是，无论电流的路径如何变化，包围电路中的任何闭合回路的总电压之和始终为零。

这个定律建立在能量守恒的原则上，即电压的总和必须抵消或平衡电流所做的功。

例如，考虑一个简单的电路，其中有一个电池和两个串联的电阻。

根据基尔霍夫电压定律，我们可以沿着闭合回路的路径计算电压降。

从电池正极到负极的电压等于通过两个电阻引起的电压降之和。

这两个电压降的总和必须等于电压源的电动势。

综上所述，基尔霍夫电流定律和基尔霍夫电压定律为我们研究和分析电路提供了基本方法。

它们帮助我们确定电流和电压的分布，以及理解电路中不同元件之间的相互作用。

准确地应用这两个定律可以有效解决各种电路设计和故障排除问题，对于学习和实践电路理论和应用都具有重要的指导意义。

简述基尔霍夫电压定律、基尔霍夫电流定律

简述基尔霍夫电压定律、基尔霍夫电流定律基尔霍夫电压定律： P=U。

P=IR。

P=IC。

P=IR。

P=U。

其中P代表电动势，单位是伏特； U代表电压，单位是伏。

电流定律： I=R^2。

I=Q。

其中I代表电流，单位是安培； R代表电阻，单位是欧姆。

P=IC。

电路方程式的意义：设路端电压为U，路端电流为I，则回路中的总电压为U加上支路电压为I，即I= U+IC。

其中： I= U+IC 称为回路电流，常用符号I表示，它的单位是安培。

IC称为回路电压，也叫支路电压，单位是伏特。

基尔霍夫定律（ Kirchhoffs law）是电路理论中最基本也是最重要的定律，是分析和计算较为复杂电路的基础，它概括了电路中电压、电流所遵循的规律。

它包括电流定律（ I=R*A），电压定律（ U=I*V），欧姆定律（ I=U/R）三个部分。

P=IC。

当路端电压为U时，路端电流为I。

（当回路中有电阻时）或I=IC。

当支路电流为I时，通过这个电阻的电流等于电路总电流。

P=U。

当负载电阻为R时，通过电阻的电流为I，即I=U/R。

P=IR。

当电源的电动势为外加电压时，称为外电路的电压。

当电源的电动势为内电路的电压时，称为内电路的电压。

在电路中，电源的电动势总是与外电路的电动势相等，即： P=U。

当电源的电动势内电路的电压为零时，即电源断开或短路时，外电路中必有电流通过，此时的电源电动势即为内电路中的电动势，即P=U。

在含有电源时的电路中，外电路的电动势总是与内电路的电动势相等。

基尔霍夫定律通俗理解

基尔霍夫定律通俗理解
基尔霍夫定律，也叫做基尔霍夫电流定律和基尔霍夫电压定律，是电学中的两个基本定律，用于描述电路中的电流和电压分配。

基尔霍夫电流定律表示，在一个节点（连接两个或多个电路元件的交点）处，流入节点的电流等于流出节点的电流的总和。

简单来说，就是电流在一个节点处不会有损失，进去的电流等于出去的电流。

基尔霍夫电压定律表示，在一个闭合回路中，沿着回路的各个元件上的电压之和等于电源提供的电压之和。

这意味着电压在电路中会按照电阻、电源和其他元件的关系进行分配，总的电压和各个电压之间存在一定的关系。

通过基尔霍夫定律，我们可以推导出电路中的电流和电压分布情况，理解各个元件之间的相互作用。

它可以帮助我们解决电路中的各种问题，例如计算电阻和电源之间的电流关系、计算电路中某个元件上的电压、确定电路中的未知电流或电压等。

总的来说，基尔霍夫定律是电路分析中非常重要的基本原理，它们使我们能够理解电流和电压在电路中的分配情况，为电路设计、故障排除等提供了便利。

什么是基尔霍夫电压定律

什么是基尔霍夫电压定律?什么是基尔霍夫电压定律?它包含了几个部分。

什么是基尔霍夫定律?什么是基尔霍夫电流定律?什么是基尔霍夫电压定律?在三个部分详细的分出了三个细节。

第一：支路、结点、回路的概念分析与计算电路的基本定律，除了欧姆图3 KVL应用举例以后在电阻电路中列KVL方程时，直接将欧姆定律代入，式(7)也可改写为(10)基尔霍夫电压定律不仅应用于闭合回路，也可以把它推广应用于回路的部分电路。

现以图2所示电路为例，根据基尔霍夫电压定律列出式子(11)图4 KVL的推广应用注意：① KVL的实质反映了电路遵从能量守恒定律;② KVL是对回路中的支路电压加的约束，与回路各支路上接的是什么元件无关，与电路是线性还是非线性无关；③ KVL方程是按电压参考方向列写，与电压实际方向无关。

例1 求图所示电路图中的端电压U。

解：对节点a列写KCL方程：对右边回路列写KVL方程（选择顺时针为绕行方向）：定律外什么是基尔霍夫电压定律?，还有基尔霍夫电流定律和电压定律。

基尔霍夫电流定律应用于结点，电压定律应用于回路。

电路中的每一分支称为支路，一条支路流过一个电流，称为支路电流。

在图1中共有三条支路。

电路中三条或三条以上的支路相连接的点称为结点。

在图1所示的电路中共有两个结点，分别为a和b。

回路是由一条或多条支路所组成的闭合路径。

图1中共有三个回路。

第二是：基尔霍夫电流定律基尔霍夫电流定律（KCL）指出在集总电路中，任何时刻，对任一结点，所有流出结点的支路电流的代数和恒等于零。

此处，电流的“代数和”是根据电流是流出结点还是流入结点判断的。

若流出结点的电流前面取“+”号，则流入结点的电流前面取“－”号；电流是流出结点还是流入结点，均根据电流的参考方向判断。

所以对任一结点有(1)上式取和是对连接该结点的所有支路电流进行的。

例如，以图1电路为例，对节点a应用KCL，有（各支路电流的参考方向如图所示）(2)上式也可写为(3)此式表明，流入节点a的支路电流等于流入该结点的支流电流。

基尔霍夫电压定律指的是在集总电路中,任何时刻,沿任一( ),所有支路( )的代数

基尔霍夫电压定律指的是在集总电路中,任何时刻,沿任一( ),所有支路( )的代数基尔霍夫电压定律指的是在集总电路中，任何时刻，沿任一闭合回路，所有支路电压的代数和等于零。

这个定律是电路分析中非常重要的一条定律，能够帮助我们计算电路中各个电路元件的电压，以及电路中电流的分布情况。

接下来，我们将详细介绍基尔霍夫电压定律的表达式、实际应用以及例题。

∑U_i=0U_i代表电路中某一支路的电压，∑代表对所有支路的电压求和，等于0表示所有支路电压的代数和等于零。

这个定律的核心思想是电路中的电能守恒原理：在闭合回路中，任何电压提高都要对应着电压降低，总电压和总电能守恒不变。

基尔霍夫电压定律的实际应用非常广泛。

比如说，在电路分析中，我们经常需要计算电路中各个支路的电压大小，基尔霍夫电压定律很好的帮助我们实现这一操作。

此外，基尔霍夫电压定律对于设计电路原理图、判断电路稳定性等方面也有很大的帮助。

下面，让我们通过一个例题来进一步理解基尔霍夫电压定律的应用：在下图所示的电路中，求R1、R2和R3的电压大小。

解：根据基尔霍夫电压定律，我们可以沿着不同的回路来计算电压：(1)沿着ABCDA回路：U1+U2+U3=0(2)沿着BCB回路：U2–U4–U5=0(3)沿着CDEDC回路：U3+U4+U5=0联立以上3个方程，可以解出：U1=-6VU2=-4VU3=-2V因此，R1、R2和R3的电压大小分别为：UR1=U1–U2=-6V+4V=-2VUR2=U2–U3=-4V+2V=-2VUR3=U3=-2V我们通过以上计算，可以得出这三个电阻器的电压大小。

这个例题也进一步说明了，通过基尔霍夫电压定律，我们可以计算电路中不同支路的电压大小，从而帮助我们理解电路的工作原理，做出正确的设计和分析。

基尔霍夫电压定律

2.1.2 基尔霍夫电压定律基尔霍夫电压定律(Kirchhoff's voltage law,KVL)用来确定回路中各段电压的关系.基尔霍夫电压定律指出:任一瞬时,如果从回路中任意一点出发,以顺时针方向或逆时针方向沿回路循环一周,则在这个方向上的电压降之和等于电压升之和,即任一瞬时,沿任一回路循环方向,回路中各段电压的代数和恒等于零:∑U = 0一个电路如果选定了参考点,那么回到原来的出发点时,该点的电位不会发生变化,这是电路中任意一点的瞬时电位具有[单值性]的结果.以图2-4所示的回路(即为图2-1所示电路的一个回路)为例,图中电源电动势、电流和各段电压的参考方向均已标出。

按照虚线所示方向循环一同，根据电压的参考方向可列出U1+U4=U2+U3或改写为U1-U2-U3+U4=0即∑U=0（2-3）就是说：在任一瞬时，沿任一回路循环方向（顺时针方向或逆时针方向），回路中各段电压的代数和恒等于零。

电压的升降如果与绕行方向一致，则电压取正号；如果与绕行方向相反，则电压取负号。

电压的升降一般与所设的电流的参考方向取关联参考方向。

图2-4所示的回路是由电源电动势和电阻构成的，上式可改写为E1-E2-R1I1+R2I2=0或E1-E2=R1I1-R2I2即∑E=∑（RI）这是基尔霍夫电压定律在电阻电路中的另一种表达式，即在任一回路循环方向上，回路中电动势的代数和等于电阻上电压降的代数和。

其中，凡是电动势的参考方向与所选回路循环方向相反者，取正号，一致者则取负号。

KVL不仅适用于闭合电路，也适用于是开口电路；图2-5所示电路不是闭合电路，但在a,b开口端存在电压Uab，可假设一个闭合电路，若顺时针方向绕行，则KVL方程为Uab-U2-U1=0即Uab=U1+U2说明a,b两端开口电路的电压等于a,b两端另一支路各段电压之和，这反映了两点间电压与所选择路径无关应该指出，图2-4所举的是直流电阻电路，但是基尔霍夫两个定律具有普遍性，它们适用于由各种不同元件所构成的电路。

基尔霍夫电压定律

电路1）路径：两结点间的通路，由支路组成c di 1i 2i s +-+-u S 1u S 2R 1R 2R 3a i 3b1. 网孔与回路2）回路：由支路组成的闭合路径i 1i 2i s+-+-u S 1u S 2R 1R 2R 3i 3有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）3）网孔：内部不含任何支路的回路i 1i 2i s +-+-u S 1u S 2R 1R 2R 3i 3i 1i 2i s+-+-u S 1u S 2R 1R 2R 3i 3（Kirchhoff’s Voltage Law, KVL ）在集总参数电路中，任意时刻，对任意路径，各支路电压的代数和等于零1nk k u ==∑2. 基尔霍夫电压定律令压降为“+”，有：U 3U 4U 5U 1U 2+++++－－---i 2i 1i 3随意选定回路绕行方向12534+=U U U U U ++ u u ∑∑升降＝U 1U 2U 3 U 4 U 5+-=0-++KVL 的推广：任何假定的闭合路径U s +-U 1+U 2--+A CB 12AB S U U U U =++有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）KVL：1）KVL的实质：能量守恒定律--电荷从A点出发绕行一周回到A点得到或失去的能量为零2）KVL与元件性质和参数无关3）KVL方程列写：按电压参考方向，与电压实际方向无关4）KVL适用于任一回路，也适用于假定闭合路径THANK YOU谢！谢FOR YOUR listeningV u 1552010−=−−=5−+V +− u 10+−V 20+−V 例1 求u 。

解：。

基尔霍夫电压定律

基尔霍夫电压定律
基尔霍夫定律可以分为两个方面讲，分别称为基尔霍夫第一定律（kcl）和基尔霍夫
第二定律（kvl），我们又把第二定律称为回路电压定律。

第一定律的简要意思是：在任
意瞬间，流进某一节点的电流之和恒等于流出该节点的电流之和。

用数学表达式表示为
σi=0.
基尔霍夫定律可以扩展为：在任意时刻，流入某一封闭面的电流之和等于流出该封闭
面的电流之和。

比如我们可以把三极管外壳看成是一个封闭面，它的基极电路、集电极电流、发射极电流之间存在的关系如下：ib+ic=ie；同时还使用在交流电中，例如在三相三
线制交流电中，若把三相负载看成是一个封闭面，那么也可以根据基尔霍夫第一定律得出：iu+iv+iw=0。

基尔霍夫第二定律：在任何时刻，沿着电路中的任一回路行经方向，那么电路中各段
电压的代数和恒等于零，即为σu=0。

在这段话中，标出各支路电流的参考方向并选择回路绕行方向；电阻元件的端电压，
当电流i的参考方向与回路绕行方向一致时，选“十”号，否则就选“一”号；电源端电
压参考方向与回路绕行方向一致时，选取“十”号，否则就选“-”。

变压器的基尔霍夫电压定律

变压器的基尔霍夫电压定律
变压器的基尔霍夫电压定律
基尔霍夫电压定律是一个定理，可以用来解释变压器中的电压的变化情况。

这个定理告诉我们，变压器中一端的电压必须等于另一端的电压乘以变压器绕组之间的变化比。

这个定理可以用电气工程中的电压定律来描述：
V1/V2 = N1/N2
其中，V1和V2是变压器一端和另一端的电压，N1和N2分别是变压器一端和另一端的绕组数量。

变压器的基尔霍夫电压定律是一个重要的定律，它很好地解释了变压器中电压的变化情况。

根据这个定律，变压器一端的电压必须等于另一端电压乘以变压器绕组之间的变化比。

这个定律对于电气工程中的设计和分析非常重要，因为它可以帮助我们确定变压器结构和绕组的变化比，以确保变压器输出的电压能够满足所需的标准。

另外，它还可以帮助我们判断不同变压器中的电压。
