基坑支护说明(第二版)
基坑支护方案及计算书
目录............................................ 错误!未定义书签。
第一部分基坑支护设计方案说明 . (4)1 工程概况 (4)1。
1 一般概况.................................. 错误!未定义书签。
1.2 项目概况 (4)1.3 环境概况 (4)1。
4 基坑安全等级 (4)2 地质资料 (5)2.1 地形地貌 (5)2.2 工程地质 (5)2.3 水文概况 (5)2。
4 不良地质条件 (5)2.5 地质参数 (5)3 支护方案设计 (6)3。
1设计使用规范 (6)3.2设计资料依据 (6)3.3 支护方案 (6)4 基坑支护结构设计计算 (6)4。
1 计算方法 (7)4.2 计算条件 (7)4。
3 计算结果 (7)5 支护结构施工技术要求 (7)5。
1 施工流程 (7)5。
2 水泥土搅拌桩施工技术要求 (8)5.3 喷射混凝土施工技术要求 (7)5.4 土方开挖技术要求 (9)5。
5 基坑降排水 (10)6 其它注意事项 (10)7 监测要求及内容 (11)7.1 监测技术要求 (11)7.2 监测内容 (11)7.3监测要求 (12)8 质量检测 (12)9 应急措施 (12)9.1支护结构体系方面的应急处理措施 (12)9.2地下水方面的应急处理措施 (13)9。
3环境保护方面的应急处理措施 (13)9。
4应急资源 (13)10 备注 (14)第二部分基坑支护设计计算书 (15)1.AB段剖面计算 (15)2。
BC段剖面计算 (17)3。
CD段剖面计算 (19)4.DE段剖面计算 (21)5.EA段剖面计算 (23)第一部分基坑支护设计方案说明1 工程概况1.2 项目概况⑴主体建筑总用地面积约11654。
00m2左右，总建筑面积约54193.66m2左右，拟建建筑物共有5栋，地上6～34层，地下一层，结构形式为钢筋混凝土框架结构.⑵基坑规模基坑大致呈矩形。
基坑支护结构混凝土支撑轴力计算方法及报警值设置浅析王幼明1张鹏宇2吴清3
基坑支护结构混凝土支撑轴力计算方法及报警值设置浅析王幼明1 张鹏宇2 吴清3发布时间：2023-05-31T07:16:18.862Z 来源：《工程建设标准化》2023年6期作者：王幼明1 张鹏宇2 吴清3 [导读] 针对厚层软土地区深基坑工程混凝土支撑轴力监测数据报警情况，为科学研判基坑支护结构稳定性，对基坑监测中常用的混凝土支撑轴力计算方法进行分析。
指出了采用混凝土线性本构关系计算混凝土支撑轴力的不足之处，采用了更加符合客观情况的混凝土非线性本构关系计算混凝土支撑轴力。
同时，提出了考虑混凝土压应变发展水平的混凝土支撑轴力报警值设置原则。
深圳市建研检测有限公司深圳市 518049摘要：针对厚层软土地区深基坑工程混凝土支撑轴力监测数据报警情况，为科学研判基坑支护结构稳定性，对基坑监测中常用的混凝土支撑轴力计算方法进行分析。
指出了采用混凝土线性本构关系计算混凝土支撑轴力的不足之处，采用了更加符合客观情况的混凝土非线性本构关系计算混凝土支撑轴力。
同时，提出了考虑混凝土压应变发展水平的混凝土支撑轴力报警值设置原则。
提高了混凝土支撑轴力监测数据对研判基坑支护结构的可靠性。
关键词：基坑监测；混凝土支撑；支撑轴力；本构关系；基坑支护1 引言随着我国城市建设的发展，各大城市涌现出大量高层及超高层建筑，相应的地下空间开发展迅速。
因此涌现了大量的深基坑工程项目。
由于岩土性质的复杂多变性和和计算模型的局限性，基坑工程需要根据施工过程的工况变化和监测信息实行动态设计和信息化施工[1-2]。
软土地区因其不良地质条件以及周边环境的复杂性，深基坑工程面临的诸多挑战。
因此，基坑工程的信息化施工具有举足轻重的作用。
基坑监测数据作为基坑工程信息化施工的要素，受到了相关领域的专家及学者的关注。
其中，王卫东等[3]对上海软土地区基坑典型案例进行了研究分析，安关峰等[4]对广州地区深基坑监测数据进行分析。
混凝土支撑作为深基坑支护结构常用的关键构件，其轴力监测数据是研判基坑安全的关键信息之一。
地基处理与基坑支护定额说明及工程量计算规则
第二章地基处理与基坑支护工程说明一、本章节定额包括地基处理与基坑与边坡支护两节。
二、地基处理1、换填垫层(1)换填垫层项目适用于软弱地基挖土后得换填材料加固工程。
(2)换填垫层夯填灰土就地取土时,应扣除灰土配比中得黏土。
2、强夯地基(1)强夯定额综合了各夯得布点、程序与间隔距离。
(2)强夯定额已综合强夯机具得规格与数量、强夯得锤、钩架等材料摊销费。
(3)设计要求在夯坑内填充级配碎石,不论就地取材或由场外运碎石填坑,其填运材料费用另行计算。
(4)设计要求设置防震沟时,按设计要求另行计算。
(5)若遇地下水位高,夯坑内需用水泵抽水得,抽水费用另行计算。
(6)强夯定额不包括强夯前得试夯工作与夯后检验强夯效果得测试工作,如有发生另行计算。
(7)强夯置换:套用强夯定额,材料含量按实调整,人工、机械乘以1、3系数。
3、碎石桩与砂石桩得充盈系数为1、3,损耗率为2%。
实测砂石配合比及充盈系数不同时可以调整。
其中,沉管灌砂石桩除了上述充盈系数与损耗率外,还包括级配密实系数1、334。
4、水泥搅拌桩(1)深层水泥搅拌桩:①深层水泥搅拌桩项目已综合了正常施工工艺需要得重复喷浆(粉)与搅拌。
空搅部分按相应项目得人工及搅拌桩机台班乘以系数0、5计算。
②水泥搅拌桩得水泥掺入量按加固土重(1800kg/m³)得13%考虑,如设计不同时,按每增减1%项目计算。
③深层水泥搅拌桩项目按1喷2搅施工编制,实际施工为2喷4搅时,项目得人工、机械乘以系数1、43;实际施工为2喷2搅,4喷4搅时分别按1喷2搅、2喷4搅计算。
(2)双轴水泥搅拌桩、三轴水泥搅拌桩:①双轴水泥搅拌桩、三轴水泥搅拌桩定额中未包含导向沟得土方及置换出得淤泥外运费用,实际发生时另行计算。
②双轴水泥搅拌桩、三轴水泥搅拌桩项目水泥掺入量按加固土重(1800kg/m³)得18%考虑,如设计不同时,按深层水泥搅拌桩每增减1%项目计算;按2喷2搅施工工艺考虑,设计不同时,每增(减)1喷1搅按相应项目人工与机械费增(减)40%计算。

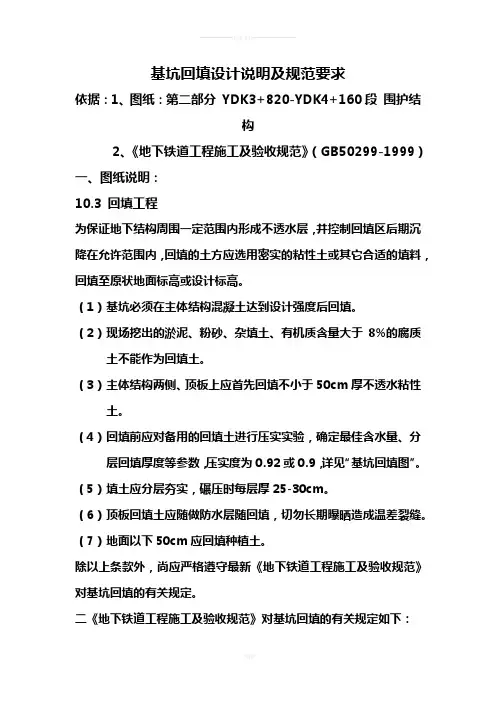

基坑回填设计说明及规范要求
基坑回填设计说明及规范要求依据：1、图纸：第二部分YDK3+820-YDK4+160段围护结构2、《地下铁道工程施工及验收规范》（GB50299-1999）一、图纸说明：10.3 回填工程为保证地下结构周围一定范围内形成不透水层，并控制回填区后期沉降在允许范围内，回填的土方应选用密实的粘性土或其它合适的填料，回填至原状地面标高或设计标高。
（1）基坑必须在主体结构混凝土达到设计强度后回填。
（2）现场挖出的淤泥、粉砂、杂填土、有机质含量大于8%的腐质土不能作为回填土。
（3）主体结构两侧、顶板上应首先回填不小于50cm厚不透水粘性土。
（4）回填前应对备用的回填土进行压实实验，确定最佳含水量、分层回填厚度等参数，压实度为0.92或0.9，详见“基坑回填图”。
（5）填土应分层夯实，碾压时每层厚25-30cm。
（6）顶板回填土应随做防水层随回填，切勿长期曝晒造成温差裂缝。
（7）地面以下50cm应回填种植土。
除以上条款外，尚应严格遵守最新《地下铁道工程施工及验收规范》对基坑回填的有关规定。
二《地下铁道工程施工及验收规范》对基坑回填的有关规定如下：（1）基坑回填料除纯粘土、淤泥、粉砂、杂土，有机质含量大于8%的腐植土、过湿土、冻土和大于150mm粒径的石块外，其他均可回填。
（2）回填使用前应分别取样测定其最大干容量和最佳含水量并做压实试验，确定填料含水量控制范围、铺土厚度和压实遍数等参数。
（3）回填土为粘性土或砂质土时，应在最佳含水量下填筑，如含水量偏大应翻松晾干或加干土拌匀；如含水量偏低，应洒水湿润，并增加压实遍数或使用重型压实机械碾压。
回填料为碎石类土时，回填或碾压前应洒水湿润。
（4）基坑必须在隧道和地下管线结构达到设计强度后回填。
基坑回填前，应将基坑内积水、杂物清理干净，符合回填的虚土应压实，并经隐检合格后方可回填。
（5）基坑回填应分层、水平压实；隧道结构两侧应水平、对称同时填压；基坑回填高程不一致时，应从低处逐层甜压；基坑分段回填接茬处，已填土坡应挖台阶，其宽度不得小于1m，高度不得大于0.5m。

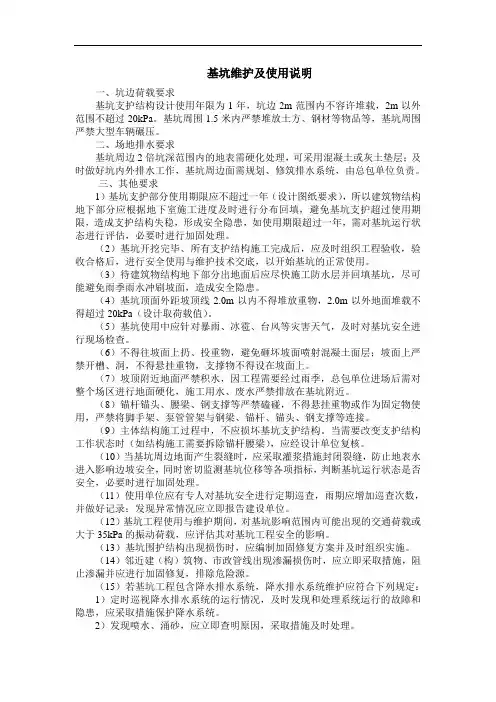

基坑使用说明
基坑维护及使用说明一、坑边荷载要求基坑支护结构设计使用年限为1年，坑边2m范围内不容许堆载，2m以外范围不超过20kPa。
基坑周围1.5米内严禁堆放土方、钢材等物品等，基坑周围严禁大型车辆碾压。
二、场地排水要求基坑周边2倍坑深范围内的地表需硬化处理，可采用混凝土或灰土垫层；及时做好坑内外排水工作，基坑周边面需规划、修筑排水系统，由总包单位负责。
三、其他要求1）基坑支护部分使用期限应不超过一年（设计图纸要求），所以建筑物结构地下部分应根据地下室施工进度及时进行分布回填，避免基坑支护超过使用期限，造成支护结构失稳，形成安全隐患，如使用期限超过一年，需对基坑运行状态进行评估，必要时进行加固处理。
（2）基坑开挖完毕、所有支护结构施工完成后，应及时组织工程验收，验收合格后，进行安全使用与维护技术交底，以开始基坑的正常使用。
（3）待建筑物结构地下部分出地面后应尽快施工防水层并回填基坑，尽可能避免雨季雨水冲刷坡面，造成安全隐患。
（4）基坑顶面外距坡顶线2.0m以内不得堆放重物，2.0m以外地面堆载不得超过20kPa（设计取荷载值）。
（5）基坑使用中应针对暴雨、冰雹、台风等灾害天气，及时对基坑安全进行现场检查。
（6）不得往坡面上扔、投重物，避免砸坏坡面喷射混凝土面层；坡面上严禁开槽、洞，不得悬挂重物，支撑物不得设在坡面上。
（7）坡顶附近地面严禁积水，因工程需要经过雨季，总包单位进场后需对整个场区进行地面硬化，施工用水、废水严禁排放在基坑附近。
（8）锚杆锚头、腰梁、钢支撑等严禁磕碰，不得悬挂重物或作为固定物使用，严禁将脚手架、泵管管架与钢梁、锚杆、锚头、钢支撑等连接。
（9）主体结构施工过程中，不应损坏基坑支护结构。
当需要改变支护结构工作状态时（如结构施工需要拆除锚杆腰梁），应经设计单位复核。
（10）当基坑周边地面产生裂缝时，应采取灌浆措施封闭裂缝，防止地表水进入影响边坡安全，同时密切监测基坑位移等各项指标，判断基坑运行状态是否安全，必要时进行加固处理。
基坑工程手册(第二版)
第一章绪论1.1引言随着经济的发展，城市化步伐的加快，为满足日益增长的市民出行、轨道交通换乘、商业、停车等功能的需要，在用地愈发紧张的密集城市中心，结合城市建设和改造开发大型地下空间已成为一种必然，诸如高层建筑多层地下室、地下铁道及地下车站、地下道路、地下停车库、地下街道、地下商场、地下医院、地下变电站、地下仓库、地下民防工事以及多种地下民用和工业设施等。
地下空间开发规模越来越大，如上海市地下空间开发面积达10~30万平方米的地下综合体项目近年来多达几十个，基坑开挖面积一般可达2~6万平方米，如上海仲盛广场基坑开挖面积为5万平方米；天津市117大厦基坑面积为9.6万平方米，上海虹桥综合交通枢纽工程开挖面积达35万平方米等；基坑的深度也越来越深，一般基坑深度为16~25米以上，如天津津塔挖深23.5米，苏州东方之门最大挖深22米，而上海世博500kV地下变电站挖深34米，上海地铁四号线董家渡修复基坑则深达41米。
这些深大基坑通常都位于密集城市中心，基坑工程周围密布着各种地下管线、各类建筑物、交通干道、地铁隧道等各种地下构筑物，施工场地紧张、工期紧、地质条件复杂、施工条件复杂、周边设施环境保护要求高。
所有这些导致基坑工程的设计和施工的难度越来越大，重大恶性基坑事故不断发生，工程建设的安全生产形势越来越严峻。
在这种背景条件下，亟需一本内容全面的、综合的、权威的、使用方便的、能充分反映当前国内外的设计施工技术水平和经验的工具书，给基坑工程设计施工相关人员提供一个内容丰富、实用好用的基坑工程设计、施工和管理强有力的工具。
《基坑工程手册（第二版）》在《基坑工程手册（第一版）》的基础上，跟踪基坑工程国内外最新的进展，全部由来自设计施工第一线的经验丰富的设计施工专家重新撰写，系统地总结了国内外基坑工程的实践经验，全面地阐述了基坑工程地基本计算理论、设计方法、施工工艺、施工管理技术以及相关的信息，内容覆盖各种地质条件和全国各区域的设计施工方法，充分反映了国内外基坑工程设计和施工的当前水平和发展趋势，以满足基坑工程设计和施工的需要。
基坑支护设计总说明
基坑支护设计总说明一、设计依据1、《建筑基坑支护技术规程》JGJ120-2012；2、《基坑工程技术规程》（湖北省地方标准）DB42/159-2012；3、《建筑桩基技术规范》JGJ94-2008；4、《建筑地基基础设计规范》GB50007-2002；5、《钢结构设计规范》GB50017-2003；6、《混凝土结构设计规范》GB50010-2002；7、《建筑地基处理技术规范》JGJ79-2002；8、《建筑基坑工程监测技术规范》GB50497-2009；9、《武汉市深基坑工程设计文件编制规定》WBJ-1-2001；10、武建{2005}273号文件；11、融建家园岩土工程勘察报告。
12、《融建家园总平面图》（电子版）13、《融建家园地下室承台基础结构布置图》（电子版）二、工程概况1、本项目设计000=25.90m，场地绝对标高整平至24.90（-1.00m），基坑周边标高为-5.70～-5.90m，开挖深度4.50-4.70m，基坑周长约202.8m，地下室开挖面积约2369.4㎡。
根据湖北省地方标准《基坑工程技术工程》（DB42/T159-2012）的规定，确定本项目基坑重要性等级为东北角AB段、南侧和西侧为一级，其余为二级。
本项目基坑工程有效使用期为12个月。
三、支护形式及地下水控制措施1、支护形式本项目地下室基坑坑段采用桩撑、悬臂桩和二级放坡+搅拌桩增强加固支护。
2、地下水控制措施上层滞水控制措施为埋管引流，明沟抽排和喷射混凝土止水，搅拌桩帷幕止水。
四、主要材料1、混凝土强度等级a、喷射混凝土：C20。
b、垫层及地下室周边回填混凝土：C15。
c、支护桩、立柱桩位C30，冠梁、围檩和支撑梁：C30。
2、钢材a、钢筋：φ-HPB235（原I级钢）；-HRB335（原II级钢）；-HRB400（原III级钢）。
b、钢筋性能和质量必须符合国家现行标准和行业标准的规定，并应有各项性能的质量证明书或检验报告。
基础工程(第二版)支档结构
2019/10/1
10
（三）按支锚结构的形式分类 支挡结构的支锚形式有外支撑和内支撑之分。 内支撑方式又可分为水平撑（图6-2a）、斜撑（图6-2b） 及其组合形式
(a)水平撑 (b)斜撑 图6-2 常见内支撑型式
2019/10/1
11
外支撑方式中常见的有锚杆式（图6-3a）、锚定板式 （图6-3b）和土钉式（图6-3c）。
(a)抗倾覆稳定验算 图6－8重力式挡土墙稳定性验算
2019/10/1
25
抗倾覆稳定安全系数Kq：
(6-1)
式中 Eaz—主动土压力的垂直分量，Eaz=Ea·cos (-δ)，kN/m； Eax—主动土压力的水平分量，Eaz=Ea·sin (-δ)，kN/m；
xf—主动土压力作用点离O点的水平距离，xf=b-z·ctg, m； zf—主动土压力作用点离O点的高度，zf=z-b·tgo，m；
16.6
pmax 1.2 f 1.2 180 216 kPa
2019/10/1
34
（7）墙身强度验算 取若干截面对墙身强度进行验算（如墙前地面处、墙身
变截面处），并计算所取验算截面上的压应力和剪应力， 按相关规范即可判定墙身强度是否满足要求。
作业 习题6-1
2019/10/1
(b)抗滑移稳定性验算 图6－8重力式挡土墙稳定性验算
2019/10/1
28
抗滑移稳定安全系数Kh ：
(6-2)
土对挡墙基底的摩擦系数
表6-1
2019/10/1
29
（三）地基土承载力验算 地基的承载力验算方法，一般与偏心荷载作用下基础的
计算方法相同，即：
p f
pmax 1.2 f
基坑支护工程施工监理验收情况汇报与说明
基坑支护工程施工监理验收情况汇报与说明基坑支护工程施工监理验收情况汇报与说明一、基坑支护概况基坑支护由××××提供设计，采用人工挖孔桩（或旋挖灌注桩）+横向型钢梁+锚杆+桩间喷锚的支护形式。
支护桩约300根，桩径为1.2m、1.0m，间距分别为1.8m，2.0m，采用一桩一锚的支护形式。
基坑开挖深度在约为9.7m，开挖面南北长约为103.2m、东西宽51米的矩形，开挖面积约5200m2、开挖方量约50000m3。
地下水处治以堵为主，采用防渗止水帷幕。
基坑顶部设截排水沟，坑壁设置盲管式泄水孔，坑壁底部设排水沟，基坑内地表积水引至积水井，集中抽排。
施工用水、电路、场地及有关勘探资料等均满足施工条件，本项工程施工任务主要包括支护桩、锚梁、锚杆、帷幕止水、土方开挖及坑壁喷砼等的施工。
二、施工、监理、验收依据《中华人民共和国质量管理条例》《水电八局有限公司科研综合楼岩土工程详细勘察报告》《科研综合楼基坑工程支护结构施工图》《建筑基坑支护规程》《建筑桩基技术规程》《建筑地基处理技术规程》《混凝土结构设计规程》《钢结构设计规程》《建筑工程施工质量验收规范》《监理规划》《监理实施细则》《深基坑支护工程专项监理方案》三、施工进度序列2011年2月6日开始帷幕灌浆施工2011年3月31日开始机械旋挖护壁桩施工2011年5月5日开始基坑土方开挖2011年5月26日开始锚杆施工2011年5月31日开始冠梁施工2011年6月11日开始钢筋挂网喷混凝土施工四、监理工作概况整个监理工作以工序质量为核心，质量预控为重点。
按强制性条文对主控项目、一般项目进行控制；对进场的原材料进行抽检、见证取样和复试；对重要部位、关键工序进行旁站监理；对一般项目采取现场巡检、随即抽查、平行检查、技术复核、隐蔽验收、成型检查等控制手段；针对监理工作中发现的工程质量隐患以及较大的'质量缺陷，我方及时向施工单位签发监理工程师通知单，以督促其立即返修或整改，并经复查合格后，方可进入下道工序的施工。
基坑支护施工安全交底模版(三篇)
基坑支护施工安全交底模版一、工程概况1. 工程名称：2. 工程地点：3. 工程施工单位：4. 施工单位负责人：5. 施工监理单位：6. 监理单位负责人：7. 施工开始日期：8. 预计完工日期：9. 目前施工进度：10. 施工总人数：11. 工程特点：二、基坑支护施工方案概述1. 基坑支护设计方案：2. 支护材料及设备：3. 支护施工步骤：4. 施工工艺流程：三、工地现场管理1. 管理人员分工：2. 工地安全标识与警示：3. 现场设备及机械：4. 现场道路与交通管理：5. 施工现场人员住宿及就餐：6. 施工现场环境卫生：四、工人培训和交底1. 培训计划：2. 培训内容：3. 培训时间和地点：4. 培训记录：5. 工人个人安全防护用品：五、基坑支护安全措施1. 施工前准备：2. 施工现场安全检查：3. 施工现场警示标识：4. 作业人员安全防护：5. 施工现场消防设备：6. 施工现场应急预案：7. 施工现场安全隐患排查：8. 施工现场安全教育及警示宣传：六、施工应急处理措施1. 施工现场事故报告流程：2. 施工现场急救处置流程：3. 施工中通风、防站落、防物体坠落预案：4. 施工现场用电安全预案：5. 施工现场防火、放火隐患预案：七、现场安全检查记录1. 安全巡查内容：2. 安全巡查记录：3. 安全隐患整改记录：八、工程质量验收1. 施工质量验收标准：2. 工程质量验收方法：3. 工程质量验收记录：以上是基坑支护施工安全交底模板的内容，根据实际工程情况进行具体填写和修改。
施工单位应根据施工计划和实际情况制定相应的措施和预案，并进行工人的培训和交底，以确保施工过程中的安全。
同时要加强现场管理和安全检查工作，及时发现并整改存在的安全隐患，保证工程的质量和安全。
基坑支护施工安全交底模版（二）近年来，随着建设工程规模的不断扩大，基坑支护施工安全问题日益突出。
为了保障施工人员的生命安全和财产安全，根据相关法规和规范，特对基坑支护施工安全进行交底，以加强施工人员的安全意识和操作技能，并提高施工作业的安全性。
基坑支护习题((第二版)
3-7挡土墙高8m ，墙顶作用有条形局部荷载q ，有关计算条件如图所示。
试计算墙背作用的土压力强度p a ，绘制分布图，并求出合力E a 值及作用位置，标于图中。
解：（1）土压力分布强度计算 49.0)22045(tan )245(tan 22=︒-︒=-︒=ϕa k 6.82022331=⨯⨯+=q kPa 第1点上水平荷载标准值64.1749.02181=⨯⨯==a a hk P γ上kPa第1点下水平荷载标准值()()85.2149.06.821811=⨯+⨯=+=a a k q h P γ下kPa第2点上水平荷载标准值()()37.10561049.06106.881812=⨯+⨯⨯-+⨯=+=a a k q h P γ上kPa（2）合力值及作用位置计算A 区：64.17264.1721=⨯⨯=A E kN/m ，作用位置67.66231=+⨯=A Z mB 区：1.131685.21=⨯=B E kN/m ，作用位置3621=⨯=B Z mC 区：()56.250685.2137.10521=⨯-⨯=C E kN/m ，作用位置2631=⨯=C Z m合力值 3.39956.2501.13164.17=++=a E kN/m 作用位置53.23.399256.25031.13167.664.17=⨯+⨯+⨯=a Z m3-8某基坑开挖深度6.0m ，采用悬臂桩支护，桩长12m 。
地质资料如下：第一层为填土，厚度2.0m ，181=γkN/m 3，211=c kPa ，121=ϕ°；第二层为粉质粘土，厚度5.6m ，6.192=γkN/m 3，282=c kPa ，1.162=ϕ°；第三层为粉细砂，未探穿， 8.193=γkN/m 3，03=c ，323=ϕ°；地面施工荷载10=q kPa 。
试计算水平荷载标准值和水平抗力标准值。
解：（1）参数计算 656.0)21245(tan )245(tan 2121=︒-︒=-︒=ϕa k 566.0)21.1645(tan )245(tan 2222=︒-︒=-︒=ϕa k 307.0)23245(tan )245(tan 2323=︒-︒=-︒=ϕa k 767.1)21.1645(tan )245(tan 2222=︒+︒=+︒=ϕp k 255.3)23245(tan )245(tan 2323=︒+︒=+︒=ϕp k （2）水平荷载标准值的计算 ①临界深度计算：45.3246566.02826.191211112220=+⎪⎪⎭⎫ ⎝⎛-⨯=+⎪⎪⎭⎫ ⎝⎛--=h q h k c Z a γγm ②水平荷载标准值的计算 第0点水平荷载标准值()46.27656.0212656.010*******-=⨯⨯-⨯=-+=a a a k c k q h P γkPa第1点上水平荷载标准值()()84.3656.0212656.0102182111111-=⨯⨯-⨯+⨯=-+=a a a k c k q h P γ上kPa第1点下水平荷载标准值()()10.16566.0282566.0102182222111-=⨯⨯-⨯+⨯=-+=a a a k c k q h P γ下kPa第2点水平荷载标准值()()2221211226a a a k c k q h h P -+-+=γγ()24.28566.0282566.01046.19218=⨯⨯-⨯+⨯+⨯=kPa第3点上水平荷载标准值()222221132a a a k c k q h h P -++=γγ上()03.46566.0282566.0106.56.19218=⨯⨯-⨯+⨯+⨯=kPa第3点下水平荷载标准值()23332221132h k c k h q h h P w a a w a γγγγ+--++=下()63.866.510307.06.510106.56.19218=⨯+⨯⨯-+⨯+⨯=kPa第4点水平荷载标准值()()()()kPah h k h h q h h h P w a w a 86.1431010307.01010104.48.196.56.19218323323322114=⨯+⨯⨯-+⨯+⨯+⨯=+++-+++=γγγγγ（3）水平抗力标准值的计算基坑底面处（2点）水平抗力标准值： 44.74767.12822222=⨯⨯==a p k c P kPa 第3点上水平抗力标准值：()()84.129767.1282767.166.526.192222223=⨯⨯+⨯-+⨯=+=a p p p k c k h P γ上kPa 第3点下水平抗力标准值：()()0.666.110255.36.1106.16.192333223=⨯+⨯⨯-⨯=++-=wp w a p wp w p p h k c k h h P γγγ下kPa 第4点水平抗力标准值：()wpw a p wp w p p p h k c k h h h P γγγγ++-+=333332242=[]kPa 35.250610255.36104.48.196.16.19=⨯+⨯⨯-⨯+⨯=5-8 某高层建筑基坑开挖深度6.0m ，拟采用钢筋混凝土桩支护。
PKPM基坑支护使用说明书(JKZH)
五．[放坡计算].............................................................................................................43
六．[SMW 工法] ..........................................................................................................43
六．[统计表].................................................................................................................32
七．[施工详图].............................................................................................................32
七．[地资剖面]、[统计表]、[施工详图]、[施工方案]、[存为 DWG]....................45
八．[降水计算].............................................................................................................45
I
PKPM 施工系列软件
基坑支护
四．[配钢筋图]................................................................................27
土木工程师-专业知识(岩土)-基坑工程与地下工程-7.1基坑工程
土木工程师-专业知识（岩土）-基坑工程与地下工程-7.1基坑工程[单选题]1.对于单支点的基坑支护结构，在采用等值梁法计算时需要假定等值梁上有一个铰接点。
该铰接点一般可近似取在等值梁上的（江南博哥）下列哪一个位置？()[2011年真题]A.主动土压力强度等于被动土压力强度的位置B.主动土压力合力等于被动土压力合力的位置C.等值梁上剪力为零的位置D.基坑底面下1/4嵌入深度处正确答案：A参考解析：根据《建筑边坡工程技术规范》（GB 50330—2013）附录F.0.4条第1款规定，采用等值梁法计算时应符合下列规定，坡脚地面以下立柱反弯点到坡脚地面的距离Yn可按下式计算：eak－epk＝0式中，eak为相应于作用的标准组合时，挡墙后主动土压力标准值（kN/m）；epk为相应于作用的标准组合时，挡墙前被动土压力标准值（kN/m）。
可知铰结点的位置可近似取主动土压力强度等于被动土压力强度的位置。
[单选题]2.在支护桩及连续墙的后面垂直于基坑侧壁的轴线埋设土压力盒，问在同样条件下，下列哪个选项的土压力最大？()[2009年真题]A.地下连续墙后B.间隔式排桩C.连续密布式排桩D.间隔式双排桩的前排桩正确答案：A参考解析：土压力的大小是依据墙体产生位移偏离开始基准位置时的距离定义的，背离填土方向越远则土压力越小。
地下连续墙墙后的土压力为静止土压力，而间隔式排桩、连续密布式排桩、间隔式双排桩的前排桩的土压力为主动土压力。
同样条件下静止土压力大于主动土压力。
[单选题]3.某基坑深16.0m，采用排桩支护，三排预应力锚索，桩间采用旋喷桩止水。
基坑按设计要求开挖到底，施工过程未发现异常并且桩水平位移也没有超过设计要求，但发现坑边局部地面下沉，初步判断其主要原因是以下哪个选项？()[2010年真题]A.锚索锚固力不足B.排桩配筋不足C.止水帷幕渗漏D.土方开挖过快正确答案：C参考解析：维护结构的水平变形、坑底土体隆起及不合适的降水，会造成地表沉降，引起基坑周边建（构）筑物变形。
理正深基坑使用说明
理正深基坑使用说明理正深基坑使用说明打开理正理正廉基坑支护菇构设计號件F临珊控制旳能辅勛帝助工伍齬径.I: I 理正练单元计算^1 1— ^-1 i fJ J . TVj ——整体计算方案数：1当前方案：1 (\肥-1\采用內支撑的方案》退 出方案选择FWiS选择右侧的单 元计算 钮，然后出现下边界面点击小对话窗口中的增按钮，出现新增项目选用模 板，如下图选择排桩支护设计一项，然后确显示如下:V2JE 祥戛Ut 支护设忡?匸畔~琛蔓宛支护iJb*Q 宙 天 民 爭 退出 遗工程放大编小平坯□阀坑芟护1O ◎ ◎]ui 探基坑支护设计i[&spw u(iin.[MTi 、 増刑算1计舁商图T基坑侧基坑深度（m ）然后开始数据输入：（可根据软件提示进行填写） 基坑等级和基坑侧壁重要性系数可查下图3,1.3基坑支护结构设计应根据表3・L 3选用相应的侧壁安全等级及重要性系数召基坑侧空安全等级及重雯连系数表3.L3安仝簣液破坏后杲yo一簸 支护结构破坏、L 体失稳或过大变腿对基坑周边环境及 地下结构牖1影响很严重L10二级支护结构蔽坏•土体失稳或过大变形对基坑周边环境及 地下结构施工影响一般LOO三级 支护结构破坏■上体失梯或过:丈变形对基坑周边环境廉 地下结构醐工彫响不严亜0.90注■有特殊耍求的建效基坑侧壁安全等级可根据具休情况另行确定.基坑工程复杂程度等级（ 建筑地基基础技术规范 ）円力计■方注曙■議I.Mi.o eno锻*题卸 1QOTo mQ.aaa*M£h)I.KW C30R?®tEKQ 0#9.^]闻性肄"）KBb ：iAhf-V> .. ..嵌固深度可先不填写，等所有数据结束后再来桩间距是两桩之间间隔最多0.6m,如图：混凝土强度等级的选择，不明宽比 超载信息超载4种类型 前2个均布荷载常用，后两个属于偏心荷载(不晓得 什么情况用)若有作用深度，作用宽度，距坑边距就用第二个 土层信息 内侧降水最终深度和外侧水位深度2项数值一般是相同(无隔水的情况下)，经验数值为基坑深度加深1.5米土层数根据实际填写，其他项一般不变这个表根据勘察报告填写，厚度用相关孔该层平均值，与锚固体摩擦阻力可查软件中的表，宜取小值水土一项中土用合算，砂、砾用分算。
基坑支护设计说明
基坑支护设计说明一、设计依据及相关标准1. 广州地质勘察基础工程公司《江南西路公共人防工程（二期）岩土工程详细勘察报告》2. 总平面图及基础平面图、地下室剖面图电子图3. 中华人民共和国国家标准：岩土工程勘察规范(GB50021-2001)4. 中华人民共和国国家标准：建筑地基基础设计规范(GB50007-2002)5. 中华人民共和国行业标准：建筑基坑支护技术规程(JGJ120-99)6. 广东省标准：建筑基坑支护工程技术规程(DBJ/T15-20-97)7. 广东省标准：建筑地基基础设计规范（GBJ15-31-2003）8. 本基坑属于一级基坑支护，基坑重要系数为γ=1.1,有效期一年二、支护结构的主要设计参数与施工要求1、本基坑位于广州市江南西路，周边长度约825m，基坑占地面积约为6680m2。
基坑支护采用旋挖桩+钢筋混凝土内支撑支护。
基坑沿南北两侧呈长方形，南侧分别有：中国石油南方大厦，两层地下室（4.48m）、8层住宅楼两栋，无地下室（4.33m、3.67m）、9层天乐富林酒店，无地下室（7.39m）；北侧分别有：新一城商业楼，三层地下室（11.4m）、南轩阁住宅楼，两层地下室（6.74m）、10层住宅楼，无地下室（5.38m）、8层住宅楼，无地下室（4.20m）。
（注：括号内为建筑物距基坑边线的距离）2、本基坑所在商业区建筑密集，管线较多。
基坑南北两侧管线在施工前进行迁移。
对本基坑有较大影响的管线为宝岗大道南北向的排水渠箱和1200mm排污管，施工过程中必须重视探明管线位置和加强保护。
3、本基坑坡顶2.0m范围内不允许堆载,且坡顶2.0m范围外允许地面堆载<20kPa。
基坑东西两侧为出土口，出土口最大荷载<40kPa。
在边坡开挖过程中应创造条件减小开挖坡度；严禁于坡顶超负荷堆载，基坑出道口如有特殊的荷载要求，应采取必要的加固措施。
4、图中单位尺寸除注明外均为mm，标高以m计；基坑底面标高分别为西侧-4.74m，东侧0.06m，施工前场地平整至8.00m，基坑开挖深度为12.74m（7.94m）。
钢板桩支护设计说明(二级)
设计说明一、采用规范《建筑基坑支护技术规程》JGJ 120-99《天津岩土工程技术规范》DB 29-20-2002《建筑地基基础工程施工质量验收规范》GB 50202-2002二、地质概况根据区域地质报告，自上而下土层分布为：（略）详见相对应的全桥布置图。
三、基坑防护标准本次基坑计算依据现场实际情况，按照安全等级二级基坑执行。
支护结构设计，应考虑其结构水平变形、地下水的变化对周边环境的水平与竖向变形的影响。
对于安全等级为二级的基坑，根据《建筑地基基础工程施工质量验收规范》GB 50202-2002 对基坑分级和变形监控值规定如下：单位：cm四、钢板桩支护方案1、钢板桩的选用根据工程所在地场地特点，结合钢板桩的特性、施工方法等方面进行考虑，选用拉森Ⅳ号钢板桩，拉森Ⅳ号钢板桩宽度适中，抗弯性能好。
2、打桩设备可采用Z550型液压振动沉桩机，作为沉设拉森桩主要动力，为确保基坑开挖安全，并采用工字型钢实施围护加固。
3、计算拉森桩入土深度根据钢板桩入土的深度，按单锚浅埋板桩计算，假定上端为简支，下端为自由支承。
这种板桩相当于单跨简支梁，作用在桩后为主动土压力，作用在桩前为被动土压力，压力坑底以下的土重度不考虑浮力影响。
4、钢板桩稳定性验算板桩入土深度除保证本身的稳定性外，还应保证基坑底部在施工期间不会出现隆起和管涌现象。
详见基坑支护计算单五、钢板桩施工工艺1、钢板桩施工的一般要求⑴钢板桩的设置位置要符合设计要求，便于基础施工，即在基础边缘外留有支模、拆模的余地。
⑵基坑护壁钢板桩的平面布置形状应尽量平直整齐，避免不规则的转角，以便标准钢板桩的利用和支撑设置。
各周边尺寸尽量符合板桩模数。
⑶整个基础施工期间，在挖土、吊运、扎钢筋、浇筑混凝土等施工作业中，严禁碰撞支撑，禁止任意拆除支撑，禁止在支撑上任意切割、电焊，也不应在支撑上搁置重物。
2、钢板桩施工的顺序根据施工图及高程放设沉桩定位线→实施表层土剥离→根据定位线控设沉桩导向槽→整修平整施工机械行走道路→沉设围护桩→将围护桩送至指定标高→焊接围护支撑→挖土→承台施工→填土→拔除钢板桩。
PKPM基坑支护使用说明书(JKZH)
