防爆电气线路安全常识(通用版)

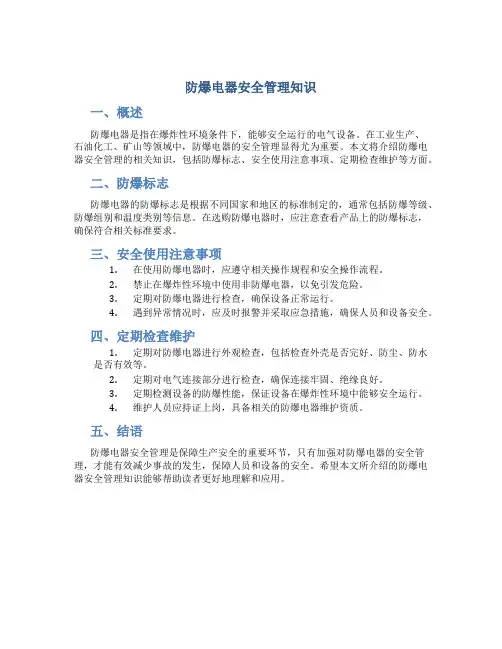

防爆电器安全管理知识
防爆电器安全管理知识
一、概述
防爆电器是指在爆炸性环境条件下,能够安全运行的电气设备。
在工业生产、
石油化工、矿山等领域中,防爆电器的安全管理显得尤为重要。
本文将介绍防爆电器安全管理的相关知识,包括防爆标志、安全使用注意事项、定期检查维护等方面。
二、防爆标志
防爆电器的防爆标志是根据不同国家和地区的标准制定的,通常包括防爆等级、防爆组别和温度类别等信息。
在选购防爆电器时,应注意查看产品上的防爆标志,确保符合相关标准要求。
三、安全使用注意事项
1.在使用防爆电器时,应遵守相关操作规程和安全操作流程。
2.禁止在爆炸性环境中使用非防爆电器,以免引发危险。
3.定期对防爆电器进行检查,确保设备正常运行。
4.遇到异常情况时,应及时报警并采取应急措施,确保人员和设备安全。
四、定期检查维护
1.定期对防爆电器进行外观检查,包括检查外壳是否完好、防尘、防水
是否有效等。
2.定期对电气连接部分进行检查,确保连接牢固、绝缘良好。
3.定期检测设备的防爆性能,保证设备在爆炸性环境中能够安全运行。
4.维护人员应持证上岗,具备相关的防爆电器维护资质。
五、结语
防爆电器安全管理是保障生产安全的重要环节,只有加强对防爆电器的安全管理,才能有效减少事故的发生,保障人员和设备的安全。
希望本文所介绍的防爆电器安全管理知识能够帮助读者更好地理解和应用。

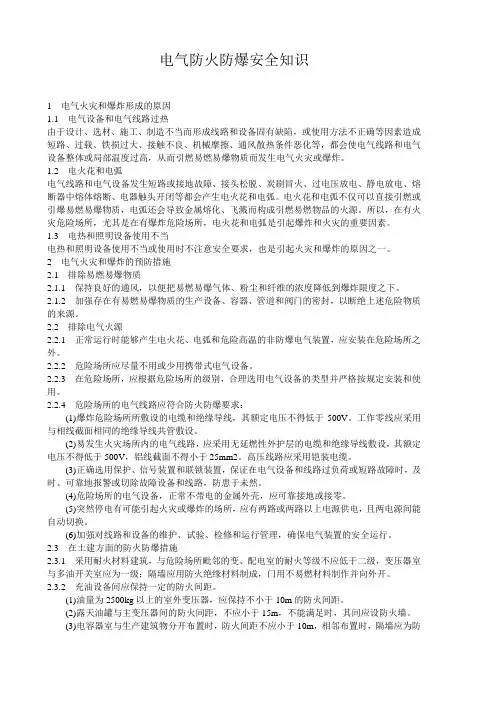

电气防火防爆安全知识大全
电气防火防爆安全知识1电气火灾和爆炸形成的原因1.1电气设备和电气线路过热由于设计、选材、施工、制造不当而形成线路和设备固有缺陷,或使用方法不正确等因素造成短路、过载、铁损过大、接触不良、机械摩擦、通风散热条件恶化等,都会使电气线路和电气设备整体或局部温度过高,从而引燃易燃易爆物质而发生电气火灾或爆炸。
1.2电火花和电弧电气线路和电气设备发生短路或接地故障、接头松脱、炭刷冒火、过电压放电、静电放电、熔断器中熔体熔断、电器触头开闭等都会产生电火花和电弧。
电火花和电弧不仅可以直接引燃或引爆易燃易爆物质,电弧还会导致金属熔化、飞溅而构成引燃易燃物品的火源。
所以,在有火灾危险场所,尤其是在有爆炸危险场所,电火花和电弧是引起爆炸和火灾的重要因素。
1.3电热和照明设备使用不当电热和照明设备使用不当或使用时不注意安全要求,也是引起火灾和爆炸的原因之一。
2电气火灾和爆炸的预防措施2.1排除易燃易爆物质2.1.1保持良好的通风,以便把易燃易爆气体、粉尘和纤维的浓度降低到爆炸限度之下。
2.1.2加强存在有易燃易爆物质的生产设备、容器、管道和阀门的密封,以断绝上述危险物质的来源。
2.2排除电气火源2.2.1正常运行时能够产生电火花、电弧和危险高温的非防爆电气装置,应安装在危险场所之外。
2.2.2危险场所应尽量不用或少用携带式电气设备。
2.2.3在危险场所,应根据危险场所的级别,合理选用电气设备的类型并严格按规定安装和使用。
2.2.4危险场所的电气线路应符合防火防爆要求:(1)爆炸危险场所所敷设的电缆和绝缘导线,其额定电压不得低于500V。
工作零线应采用与相线截面相同的绝缘导线共管敷设。
(2)易发生火灾场所内的电气线路,应采用无延燃性外护层的电缆和绝缘导线敷设,其额定电压不得低于500V,铝线截面不得小于25mm2。
高压线路应采用铠装电缆。
(3)正确选用保护、信号装置和联锁装置,保证在电气设备和线路过负荷或短路故障时,及时、可靠地报警或切除故障设备和线路,防患于未然。
爆炸危险场所电气线路的安全技术措施(通用版)
( 安全技术 )单位:_________________________姓名:_________________________日期:_________________________精品文档 / Word文档 / 文字可改爆炸危险场所电气线路的安全技术措施(通用版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes爆炸危险场所电气线路的安全技术措施(通用版)爆炸危险场所的电气线路,其配线方式、导线的允许截面、导线的连接方式和敷设方法等,均应符合《爆炸危险场所电气安全规程(试行)》的规定,并尽可能敷设在爆炸危险较小的区域或距离爆炸能释放较远的地点,避开易受机构损伤、振动、腐蚀、粉尘和纤维积聚以及有危险高温的区域。
严禁架空线路跨越爆炸危险场所。
当架空线路与爆炸危险场所附近时,架空线路与爆炸危险场所边界的距离至少应为杆塔高度的1.5倍;在特殊情况下,对于10千伏及以下线路,只有采取有效措施(如减小档距和拉力、加强紧蛎、加大导线截面、加强绝缘等),才可适当减小距离。
在电气线路上,应根据需要安装相应的保护装置,以便在发生过载、短路、漏电、接地、断线等故障时,能自动报警或切断电源。
因此,低压系统应为三相五线制或单相三线制系统。
在相线和工作零线上,一般均应装有短路保护装置。
至于3~10千伏电缆线路,须装设零序电流保护装置;若电缆线路位于0区和10区,零序电流保护装置宜动作于跳闸。
在爆炸危险场所,为了防止爆炸性气体通过电缆沟、钢管、保护管和敷管时留下的孔洞,造成不同危险区域之间或危险区非爆炸危险区之间串通,必须采取隔离密封措施。
供隔离密封用的连接部件,不得作为导线连接或分支之间。
为了保证自动切断故障线路,0区、1区和10区内的中性点直接接地的1000伏以下线路,其接地线的截面,应保证单相接地的最小短路电流至少为保护该段线路的熔断器熔体额定电流的5倍,或自动开关瞬时(或短延时)过电流脱扣整定电流的1.5倍。
电气防爆安全要求(通用版)
电气防爆安全要求(通用版)Safety management is an important part of production management. Safety and production are inthe implementation process( 安全管理 )单位:_________________________姓名:_________________________日期:_________________________精品文档 / Word文档 / 文字可改电气防爆安全要求(通用版)1.危险环境不同危险环境应当选用不同类型的防爆电气设备,并采用不同的防爆措施。
因此,首先必须正确划分所在环境危险区域的大小和级别。
门)气体、蒸气爆炸危险环境根据爆炸性气体混合物出现的频繁程度和持续时间将此类危险环境分为0,区、1区和2区。
危险区域的大小受通风条件、释放源特征和危险物品性能参数的影响。
①0区(0级危险区域)指正常运行时连续出现或长时间出现或短时间频繁出现爆炸性气体、蒸气或薄雾的区域。
除有危险物质的封闭空间(如密闭容器内部空间、固定顶液体贮罐内部空间等)以外,很少存在0区。
②1区(1级危险区域)指正常运行时预计周期性出现或偶然出现爆炸性气体、蒸气或薄雾的区域。
③2区(2级危险区域)指正常运行时不出现,即使出现也只是短时间偶然出现爆炸性气体、蒸气或薄雾的区域。
爆炸危险区域的级别主要受释放源特征和通风条件的影响。
连续释放比周期性释放的级别高;周期性释放比偶然短时间释放的级别高。
良好的通风(包括局部通风)可降低爆炸危险区域的范围和等级。
爆炸危险区域的范围和等级还与危险蒸气密度等因素有关。
(2)粉尘、纤维爆炸危险环境根据爆炸性混合出现的频繁程度和持续时间将此类危险环境分为10区和11区。
①10区(10级危险区域)指正常运行时连续或长时间或短时间频繁出现爆炸性粉尘、纤维的区域。
②11区(11级危险区域)指正常运行时不出现,仅在不正常运行时短时间偶然出现爆炸性粉尘、纤维的区域。

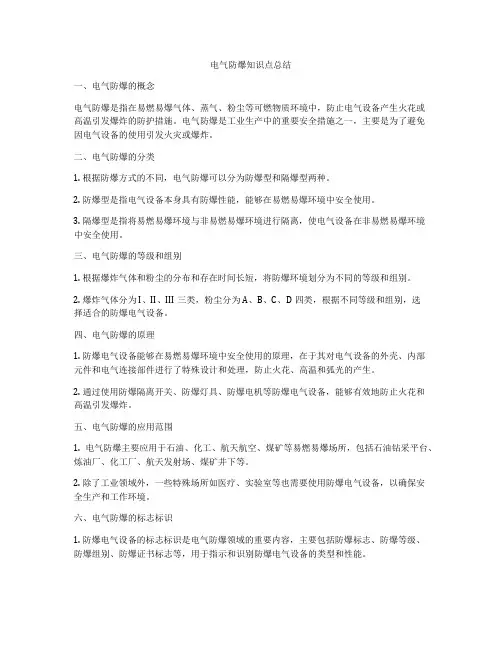

电气防爆知识点总结
电气防爆知识点总结一、电气防爆的概念电气防爆是指在易燃易爆气体、蒸气、粉尘等可燃物质环境中,防止电气设备产生火花或高温引发爆炸的防护措施。
电气防爆是工业生产中的重要安全措施之一,主要是为了避免因电气设备的使用引发火灾或爆炸。
二、电气防爆的分类1. 根据防爆方式的不同,电气防爆可以分为防爆型和隔爆型两种。
2. 防爆型是指电气设备本身具有防爆性能,能够在易燃易爆环境中安全使用。
3. 隔爆型是指将易燃易爆环境与非易燃易爆环境进行隔离,使电气设备在非易燃易爆环境中安全使用。
三、电气防爆的等级和组别1. 根据爆炸气体和粉尘的分布和存在时间长短,将防爆环境划分为不同的等级和组别。
2. 爆炸气体分为I、II、III三类,粉尘分为A、B、C、D四类,根据不同等级和组别,选择适合的防爆电气设备。
四、电气防爆的原理1. 防爆电气设备能够在易燃易爆环境中安全使用的原理,在于其对电气设备的外壳、内部元件和电气连接部件进行了特殊设计和处理,防止火花、高温和弧光的产生。
2. 通过使用防爆隔离开关、防爆灯具、防爆电机等防爆电气设备,能够有效地防止火花和高温引发爆炸。
五、电气防爆的应用范围1. 电气防爆主要应用于石油、化工、航天航空、煤矿等易燃易爆场所,包括石油钻采平台、炼油厂、化工厂、航天发射场、煤矿井下等。
2. 除了工业领域外,一些特殊场所如医疗、实验室等也需要使用防爆电气设备,以确保安全生产和工作环境。
六、电气防爆的标志标识1. 防爆电气设备的标志标识是电气防爆领域的重要内容,主要包括防爆标志、防爆等级、防爆组别、防爆证书标志等,用于指示和识别防爆电气设备的类型和性能。
2. 防爆标志一般包括Ex标志、防爆等级和组别标志、防爆证书标志等,用户在选用和使用防爆电气设备时,应注意防爆标志的含义和使用范围。
七、电气防爆的选用原则1. 在选择使用防爆电气设备时,应根据工作场所的爆炸环境等级和组别,结合实际情况选择合适的防爆电气设备。
防爆电气基础安全知识
防爆用电器; 防爆变送器;
防爆安装附件。
二 常用防爆电器介绍
2.1 防爆灯具 防爆灯具主要分为:防爆LED灯具,
防爆荧光灯,防爆声光报警器等。
图1 防爆荧光灯具
二 常用防爆电器介绍
图2 防爆LED灯具
图3 三防灯具
防爆LED灯具和防爆荧光灯适用场所相同。但是相对于防爆荧光灯,防爆LED灯故障率更 低,更节能,光线也更柔和。
压力变送器
气体探测器
二 常用防爆电器介绍
2.6 防爆安装附件
防爆设备安装过程中,无可避免会需要有相关的防爆附件与防爆电器一起组成防爆系 统,来符合与危险场所安全要求相匹配的防爆型式。目前常用的防爆安装附件有:防爆电 缆夹紧密封接头,防爆堵头,防爆压紧螺母,防爆接线盒,防爆填料等。
2.6.1 防爆电缆密封夹紧接头
铸铝配电箱
工程塑料配电箱
二 常用防爆电器介绍
铸铝及不锈钢接线箱
二 常用防爆电器介绍
2.4 防爆用电器 常见防爆用电器包括防爆空调,防爆风机,防爆电暖器,防爆电伴热带等用电器。
防爆空调
防爆电暖器
二 常用防爆电器介绍
防爆电伴热带
防爆风机
二 常用防爆电器介绍
2.5 防爆变送器(检测器)
在化工环境中,必不 可少的一类检测器是气体 探测器。但是对环境监控 要求比较高的场所还会加 装压力变送器,温湿度变 送器等监控设备。
三防灯具主要应用于强腐蚀,多尘,多水潮湿环境。目前三防灯具只能用于非防爆强腐蚀 性场合。
二 常用防爆电器介绍
2.2 防爆元件 防爆元件主要包括防爆按钮,防爆指示灯,防爆开关,防爆插座等。
防爆按钮
防爆指示灯
二 常用防爆电器介绍
防爆电气基础安全知识
防爆电气基础安全知识作为一种特殊的电气设备,防爆电气的使用具有一定的风险,因此在使用防爆电气时,必须了解一些基础安全知识,以确保使用过程中的安全。
本文将介绍防爆电气的基本概念、防爆电气标志、使用防爆电气的注意事项等方面的内容。
防爆电气的基本概念防爆电气,就是指在易燃气体、蒸气、粉尘等危险环境中使用的防止爆炸的电气设备。
这种设备必须能够承受在这种环境中的高温、高压、强电磁场等因素的考验。
防爆电气的主要作用是防止在潜在危险区域中产生的电火花,从而避免爆炸事故的发生。
防爆电气标识在使用防爆电气设备时,必须注意防爆电气的标识,以便识别设备的适用范围和使用要求。
常用的防爆电气标志包括:•Ex,表示是防爆电气设备标志;•A,B,C,D,表示适用的危险性区域等级,其中A级为最高级别,适用于危险性最高的区域;•I,表示对于易燃气体、蒸汽环境的适用等级;•II,表示对于易燃粉尘环境的适用等级;•X,表示易燃气体或粉尘的爆炸组成性质;•Y,表示大气环境下的防爆性;•Z,表示在恶劣环境下的防爆性。
在使用防爆电气时,如果不按照标识要求使用,就会产生安全隐患,容易引发事故。
使用防爆电气的注意事项1.了解防爆电气的使用要求和标志,在使用时必须按照设备标志适用的环境条件进行选择和使用。
2.防爆电气设备应该在适宜的环境温度中使用,并且必须确保设备不会过热。
3.在进行防爆电气设备的安装、维护等操作时,必须保持设备干燥、清洁和良好的接地。
4.使用防爆电气时必须注意人员的安全,避免在高温、高压等环境下触摸设备。
5.在使用防爆电气设备时,必须断开设备的电源,避免电流引起的危险。
6.防爆电气设备的维修必须由专业人员进行,不得轻易进行拆卸、修理等操作。
7.在使用防爆电气的过程中,必须放置备用设备,以备紧急情况下使用。
综上所述,防爆电气设备的使用不仅涉及到人员的生命安全,同时也关系到公司的安全生产。
因此,在使用防爆电气时,必须了解防爆电气设备的基本概念、标志以及相关使用注意事项,以确保人员的生命安全和公司的安全生产。
电气防爆安全知识
能越高
I级:适用于爆炸性气体的
02 浓度较低,危险性较小的
场所
III级:适用于爆炸性气体
04 的浓度极高,危险性极大
的场所
防爆设备类型
隔爆型:将爆炸限制 在设备内部,防止火 焰和爆炸传播
01
本安型:通过限制设备 的能量,使其在正常和 故障情况下都不会产生 火花或电弧
03
检查电气线路是否规范,有无乱 拉乱接现象
检查电气设备接地是否可靠,有 无漏电现象
检查电气设备操作人员是否具备 操作资格,有无违规操作现象
电气防爆事故预防
风险识别与评估
识别风险:了解 电气设备、环境、
操作等方面的潜 1
在风险
实施措施:按照 4
制定的措施进行 实施,确保电气
防爆安全
评估风险:对识 别出的风险进行
防爆等级:根据爆炸性气体或粉尘的种类和 浓度,分为不同防爆等级
防爆标志:根据防爆原理和防爆等级,在电 气设备上标注防爆标志,便于识别和选择
防爆等级划分
防爆等级:根据爆炸性气
体的种类和浓度,将防爆 01
等级划分为I、II、III级
II级:适用于爆炸性气体
的浓度较高,危险性较大 03
的场所
防爆等级越高,对电气设
04
现隐患及时整改,确保安全生产
谢谢
电气防爆安全法规要 求设备满足防爆标志
要求
电气防爆安全法规要 求设备满足防爆检测
和认证要求
企业安全责任
企业应当建立健全安全生产责任制,
01
明确各级管理人员的安全生产责任 企业应当制定安全生产规章制度,确
02
保安全生产 企业应当对员工进行安全生产教育和
电气防爆知识
电气防爆知识
众所周知,易燃易爆气体、液体及粉尘,在与空气(氧化剂)混合达到一定浓度的情况下,在一定的温度或者点火能量下就可能剧烈燃烧发生爆炸。
所以,在爆炸危险区域内,所有的电气应使用防爆电气。
关于防爆电气,您了解哪些呢?
【一】什么是电气防爆
电气防爆就是将设备在正常运行时产生电弧、火花的部件放在隔爆外壳内,或采取浇封型、充沙型、充油型或正压型等其它防爆形式以达到防爆目的。
【二】电气防爆原理
在爆炸危险性环境中使用的电气设备,为了防止和减少引爆因素,必须在设备本体防爆和运行防爆两个方面采取必要措施。
电气设备引燃爆炸混合物有两方面原因:1.电气设备产生的火花、电弧。
2.电气设备表面(即是爆炸混合物相接触的表面)发热。
【三】电气防爆措施
1.远离爆炸危险区域。
宜将正常运行时产生火花、电弧和危险温度的电气设备和线路,布置在爆炸危险性较小或没有爆炸危险的环境内。
2.采用防爆的电气设备。
在满足工艺生产及安全的前提下,应减少防爆电气设备的数量。
3.电气接地。
按有关电力设备接地设计技术规程规定的一般情况不需要接地的部分,在爆炸危险区域内仍应接地,电气设备的金属外壳应可靠接地。
4.设置漏电火灾报警和紧急断电装置。
在电气设备可能出现故障之前,采取相应补救措施或自动切断爆炸危险区域电源。
5.安全使用防爆电气设备。
即正确地划分爆炸危险环境类别,正确地选型、安装防爆电气设备,正确地维护检修防爆电气设备。
6.防火花地面。
散发较空气重的可燃气体、可燃蒸气的甲类厂房以及有粉尘、纤维爆炸危险的乙类厂房,应采用不发火花的地面。
防爆电气线路安全管理(2篇)
防爆电气线路安全管理是指在电气线路中采取一系列措施,预防和控制爆炸发生的安全管理工作。
这是一项非常重要的工作,对保障人身安全和设备设施的正常运行具有重要意义。
在本文中,我们将从以下几个方面对防爆电气线路安全管理进行详细介绍。
一、防爆电气线路的特点1. 高电压:电气线路通常使用高电压供电,这意味着一旦发生爆炸,后果将会非常严重。
2. 易燃物质存在:电气线路周围可能存在易燃物质,一旦发生爆炸,易燃物质可能加剧火势,导致更大的灾害。
3. 多种因素作用:电气线路安全受到多种因素的影响,例如电气设备故障、电气线路过载、温度等,这些因素可能同时作用导致爆炸发生。
二、防爆电气线路安全管理的重要性1. 保护人身安全:防爆电气线路安全管理可以有效预防和控制爆炸发生,确保人身安全。
一旦发生爆炸,可能造成人员伤亡和严重的经济损失。
2. 维护设备设施正常运行:防爆电气线路安全管理可以提前发现和解决问题,避免设备设施发生故障,确保其正常运行,减少停机时间和生产损失。
3. 防止火灾扩散:电气线路爆炸往往会引起火灾,在生产和工作环境中,火灾可能会迅速扩散,给人员和环境带来严重威胁。
防爆电气线路安全管理可以防止火灾扩散,减少火灾的危害。
4. 符合法律法规要求:根据相关的法律法规要求,各种场所必须采取相应的防爆措施,保障人身安全和设备设施正常运行。
三、防爆电气线路安全管理的基本要点1. 定期检查和维护电气设备:定期对电气设备进行检查和维护,确保其正常运行。
检查过程中发现的问题应及时处理,避免发生故障和爆炸。
2. 安全操作规程和流程:建立并执行安全操作规程和流程,对电气线路的操作、检修和维护等过程进行规范管理,减少人为操作失误带来的安全隐患。
3. 培训和教育:定期对从事电气线路作业的人员进行培训和教育,提高他们的安全意识和操作能力,有效预防和控制爆炸的发生。
4. 预防和控制火灾:采取有效的措施预防和控制火灾的发生,如安装防火设施、敷设防火电缆等,提前进行火灾扑救准备。
防爆电气基础安全知识
WPS,a click to unlimited possibilities
01.
02.
03.
04.
目录
防爆电气概述
防爆电气的分类
防爆电气的使用与维护
防爆电气的安全管理
防爆电气的定义
01
防爆电气是指在爆炸性环境中使用的电气设备
03
防爆电气包括防爆电机、防爆开关、防爆灯具等
02
防爆电气的主要目的是防止电气设备在爆炸性环境中产生火花、电弧等危险因素
5
安全操作:操作防爆电气时,遵循安全操作规程,确保操作安全
6
防爆电气的ቤተ መጻሕፍቲ ባይዱ障处理
01
故障分类:根据故障类型,如短路、断路、过载等,进行分类处理
02
故障排查:通过检查线路、设备、开关等,找出故障原因
03
故障处理:根据故障原因,采取相应措施,如更换损坏部件、调整线路等
04
故障记录:记录故障情况,以便后续分析与改进
防爆电气的安全培训
01
培训目的:提高员工安全意识,预防电气事故
02
培训内容:防爆电气基础知识、安全操作规程、应急处理方法等
03
培训方式:理论授课、实际操作、案例分析等
04
培训考核:考试、实际操作考核等,确保员工掌握安全知识
防爆电气的安全检查
检查防爆电气设备的接地和接线情况
检查防爆电气设备的防爆标志和防爆等级
05
06
04
防爆电气的等级
防爆等级:根据防爆电气的防爆性能,分为Ex d、Ex e、Ex i、Ex m、Ex n等
防爆等级划分:根据防爆电气的防爆性能,划分为I类、II类、III类
防爆等级要求:不同防爆等级对应不同的防爆性能要求,如防爆等级越高,防爆性能越好
电气防爆基本常识
电气防爆基本常识前言在很多行业中,都存在着易爆性气体、蒸汽和液体等危险物质的生产和应用,这就给工作现场带来了很大的潜在危险,需要采取一系列的防爆措施以确保安全,其中电气防爆也是非常重要的一环。
本文将介绍一些电气防爆方面的基本常识,以提高大家的安全意识和预防措施。
电气防爆概述所谓电气防爆就是采用防爆结构、防爆材料和安全电气设备等各种技术手段,以防止产生的火花、电弧和静电等引燃周围气体,从而保证设备和人员的安全。
联动保护联动保护在电气防爆中的作用非常重要。
在一些涉及到易爆性危险品和电气设备同时存在的场所,往往采用联动保护来确保安全。
具体操作方式包括以下几点:1.加装漏电保护器:漏电保护器是一种常见的电器保护装置,可以在设备漏电时及时切断电源,避免因漏电引发火灾和爆炸事故。
2.架空线采用绝缘杆塔和绝缘导线:在架空输电线路中,绝缘杆塔和绝缘导线能够有效的防止电弧和静电等产生,从而保障安全。
3.安装防爆开关:防爆开关主要是在易爆气体环境中的设备上使用的,能够有效的降低因电器出现故障而引起的火灾和爆炸。
4.安装空气开关:空气开关是现代电气设备中常见的控制元件,其内部结构有完善的安全保护功能,能够安全可靠地控制电气设备的操作。
设备防爆除了联动保护外,设备防爆也是十分重要的。
为了确保电气设备在危险环境下的安全运行,需要采取以下几种方式:1.防爆盒:防爆盒是一种专门设计的电器箱,其内部具有防爆结构和防爆材料,可以避免在易爆环境下的火花、电弧和静电等产生。
2.防爆电缆:防爆电缆是一种特种线缆,其内部结构具有防爆材料和隔离层,能够承受高温和高压环境。
3.防爆电器接点:电气设备在工作时,多数情况下需要通过接点的方式完成信号的传递和电路的控制。
防爆接点是一种专门设计的元件,其内部结构具有防爆材料和隔离层,能够防止因接触电极不充分而产生的电弧和火花。
静电防护在电气防爆中,静电防护也是非常重要的一环。
静电的产生和极易引发爆炸,因此需要采取以下措施来防止静电的产生和积聚:1.接地:设备的接地是防止静电积聚的最重要手段,能够将带有电荷的设备和地面直接接触,从而释放电荷和防止静电的积聚。
防爆电气线路安全常识范本(2篇)
防爆电气线路安全常识范本一、电气线路安全意识的重要性电气线路安全是人们生活和工作中不可忽视的重要问题。
了解电气线路安全常识,增强安全意识,可以有效预防电气事故的发生,保障人身财产安全。
以下是电气线路安全常识的要点。
二、电气线路安全知识1. 电气线路的安全隐患:(1)过载:电气线路承载能力受限,过载会导致电路过热,引发火灾或设备损坏。
(2)短路:电气线路中出现短路会导致电流突然增大,产生火花、火灾,严重时可能引发爆炸。
(3)接地故障:电气线路中的设备未能及时接地,可能导致人体触电,甚至死亡。
(4)漏电:电气线路出现漏电情况会造成接触电流,触电危险很大。
2. 电气线路安全的基本原则:(1)安全使用:严禁私拉乱接电线,不得擅自拆改电气设备。
(2)定期检测:电气线路设备应定期进行安全检测,发现问题及时修复或更换。
(3)正确操作:使用电气设备时,应注意正确操作方法,避免误操作引发事故。
三、电气线路安全防护措施1. 安全用电的注意事项:(1)插座用电:不可过多使用插座,不得接入过多电器和功率过大的电器。
(2)电器附近物品:电器附近不得放置易燃物品和易燃气体,防止发生火灾。
(3)触电风险:不要用湿手触摸电器,以及在水中使用电器。
2. 线路安全的防护措施:(1)安全开关:电气线路应设有合适的漏电保护器和断路器,及时切断电源。
(2)防护措施:电气线路应设有有效的绝缘和接地装置,减少漏电和触电的风险。
(3)线路布线规范:电气线路应按照规范进行布线,减少过载和短路的风险。
四、电气事故应急处理措施1. 火灾事故:(1)火灾报警:发现火灾,应及时报警,并采取相应灭火措施。
(2)切断电源:火灾发生时,应立即切断电源,防止火势蔓延。
2. 触电事故:(1)及时切断电源:发现触电事故时,应迅速切断电源,保护触电者的安全。
(2)呼救与急救处理:触电者应尽快接受急救处理,并及时进行呼救。
五、电气线路安全常识的宣传教育1. 加强宣传教育:通过宣传教育活动,提高公众的电气线路安全意识。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
防爆电气线路安全常识(通用
版)
Safety management is an important part of enterprise production management. The object is the state management and control of all people, objects and environments in production.
( 安全管理 )
单位:______________________
姓名:______________________
日期:______________________
编号:AQ-SN-0325
防爆电气线路安全常识(通用版)
在爆炸危险环境中,电气线路安装位置的选择、敷设方式的选择、导体材质的选择、连接方法的选择等均应根据环境的危险等级进行。
1.位置选择
应当在爆炸危险性较小或距离释放源较远的位置敷设电气线路。
2.敷设方式选择
爆炸危险环境中电气线路主要有防爆钢管配线和电缆配线。
3.隔离密封
敷设电气线路的沟道以及保护管、电缆或钢管在穿过爆炸危险环境等级不同的区域之间的隔墙或楼板时,应采用非燃性材料严密
堵塞。
4)导线材料选择
爆炸危险环境危险等级1区的范围内,配电线路应采用铜芯导线或电缆。
在有剧烈振动处应选用多股铜芯软线或多股铜芯电缆。
煤矿井下不得采用铝芯电力电缆。
爆炸危险环境危险等级2区的范围内,电力线路应采用截面积4mm2及以上的铝芯导线或电缆,照明线路可采用截面积2.5mm2。
及以上的铝芯导线或电缆。
5)允许载流量
1区、2区绝缘导线截面和电缆截面的选择,导体允许载流量不应小于熔断器熔体额定电流和断路器长延时过电流脱扣器整定电流的1.25倍。
引向低压笼型感应电动机支线的允许载流量不应小于电动机额定电流的1.25倍。
6)电气线路的连接
l区和2区的电气线路的中间接头必须在与该危险阿环境相适应的防爆型的接线盒或接头盒附近的内部。
1区宜采用隔爆型接线盒,
2区可采用增安型接线盒。
2区的电气线路若选用铝芯电缆或导线时,必须有可靠的
