蒸汽发生器工艺设计汇总.
电加热蒸汽发生器生产工艺流程
电加热蒸汽发生器生产工艺流程英文回答：The production process of an electric heating steam generator involves several steps. First, the raw materials, such as steel and copper, are procured. These materials are then processed and shaped into the required components of the steam generator, such as the heating elements, the pressure vessel, and the control panel.Once the components are ready, they are assembled together to form the steam generator. The heating elements are connected to a power source, and the pressure vessel is designed to hold and control the steam pressure. Thecontrol panel is installed to monitor and regulate the temperature and pressure levels.After the assembly, the steam generator undergoes a series of tests to ensure its safety and functionality. These tests include pressure testing, electrical testing,and performance testing. Any defects or issues found during the testing phase are addressed and resolved.Once the steam generator passes all the tests, it is ready for packaging and shipment. The steam generator is carefully packaged to protect it from any damage during transportation. It is then shipped to the customer or the designated location.中文回答：电加热蒸汽发生器的生产工艺流程包括几个步骤。
高压蒸汽发生器的设计和研发
高压蒸汽发生器的设计和研发第一章：引言高压蒸汽发生器是一种利用化石燃料、核能以及可再生能源等作为热源，通过水蒸汽来转化为机械能或电能的设备。
随着能源危机的加剧以及环保意识的不断增强，高压蒸汽发生器的研究和应用也日益受到重视。
本文将从高压蒸汽发生器的设计和研发两个方面进行深入探讨。
第二章：高压蒸汽发生器的设计2.1 理论基础高压蒸汽发生器的设计需要依据热力学和流体力学理论进行分析和计算。
其中，理想的高压蒸汽发生器应该能够达到以下几个目标：高效、安全、稳定、节能、环保等。
2.2 设计参数在设计高压蒸汽发生器时，需要考虑以下几个参数：蒸发量、蒸汽压力、蒸汽温度、管道直径、燃料种类、燃烧方式等。
这些参数的选取将直接影响设备的性能指标和安全程度。
2.3 结构设计高压蒸汽发生器主要包括水箱、加热管、蒸汽出口、安全阀、控制系统等部分。
在设计时，需要考虑到这些部分的配合和结构的合理性，以确保设备的正常运行和安全性。
2.4 材料选用高压蒸汽发生器的压力、温度和腐蚀等因素对制造材料的选择提出了较高的要求。
常用的材料包括碳钢、合金钢、不锈钢等，需要根据实际情况进行选择。
第三章：高压蒸汽发生器的研发3.1 研究方向高压蒸汽发生器的研究方向主要包括新型材料应用、燃料种类拓展、高效节能技术、环保技术等。
通过这些方面的研究和创新，可以不断提高高压蒸汽发生器的性能和安全性。
3.2 技术创新在高压蒸汽发生器的研发过程中，需要不断进行技术创新。
目前，一些新技术被广泛应用于高压蒸汽发生器中，如计算机辅助设计、自动控制技术、超声波技术等，在提高设备质量和降低生产成本方面发挥着重要作用。
3.3 实用性和推广高压蒸汽发生器的研发和创新不仅仅是一项科学研究，更是一项实用性的技术工作。
因此，在实践中需要注重设备的实用性和推广。
同时也需要注意，在推广应用过程中需配合一系列的政策法规和标准要求。
第四章：结论和展望高压蒸汽发生器在现代工业生产中具有广泛的应用，其性能的提高对工业生产的效率和能耗等方面都有着重要作用。
蒸汽发生器课程设计计算
蒸汽发生器课程设计计算简介蒸汽发生器是一种将液态水转化为蒸汽的机器设备。
它用于制造工业生产中所需的蒸汽，包括高压蒸汽以及低压蒸汽。
在设计蒸汽发生器时需要考虑到许多因素，例如其使用范围、热负荷和燃料类型等等。
本文将介绍如何设计一款蒸汽发生器，根据所需的输出蒸汽量和热负荷来计算其尺寸和能力。
设计计算1. 热负荷首先需要计算所需的热负荷，以确定所需的蒸汽发生器能力。
热负荷是指在特定时间内所需传递的热量。
它通常以单位时间（如小时）的能量需求来衡量，单位为千瓦（kW）或英制单位的热单位（BTU）。
热负荷的计算方法因应用而异，但一般的方法是根据所需要的蒸汽量对其进行推算。
假设需要一天内产生1000磅的蒸汽，而其蒸发潜热为970.4 BTU / lb，则热负荷为：热负荷 = 1000 磅/日 X 970.4 BTU / 磅 = 970,400 BTU / 日2. 热效率在设计蒸汽发生器时，还需要考虑到热效率。
热效率是指将燃料的化学能转化为热能的能力。
一些最常用的热效率指标包括燃烧效率和锅炉效率。
燃烧效率是燃料在完全燃烧时释放出的热量与燃料内含能量之间的比率。
它可以通过理论计算、试验室测量或简单地使用有关燃料的数据来计算。
对于简单的燃料，燃烧效率通常在80％至85％之间。
锅炉效率是指将给定燃料的化学能转换为实际产生的蒸汽的能力。
它等于实际产生的蒸汽能量与理论可产生的蒸汽能量之比。
在现代蒸汽发生器中，锅炉效率通常在80％至90％之间，但高效率蒸汽发生器甚至可以达到96％。
3. 设计规格设计出所需的发生器尺寸和能力后，应选择适当的机型和规格。
以下是一些常见的蒸汽发生器规格：•容量：一般以蒸气量（或耗热量）为单位，通常以每小时的磅数来表示；•压力：指蒸气的压力，以PSI（英寸水银柱）或巴（Pascal）为单位；•温度：蒸汽的最高输出温度。
4. 部件选择设计选择合适的部件也是非常重要的。
蒸汽发生器包括许多不同的部件，包括锅炉、热交换器和排烟器等。
蒸汽发生器生产工艺流程
蒸汽发生器生产工艺流程##英文回答：### Steam Generator Manufacturing Process Flow.The manufacturing process of a steam generator involves several key steps to ensure its optimal performance and safety. Here is an overview of the typical steam generator production process flow:1. Design and Engineering:The initial phase involves designing and engineering the steam generator based on specific requirements, including capacity, pressure, and temperature.Engineers determine the materials, dimensions, and configuration of the steam generator.2. Material Procurement:The next step is procuring high-quality materialsfor the construction of the steam generator.This includes selecting materials for the pressure vessel, tubes, and other components that will withstand the operating conditions.3. Fabrication:The procured materials are fabricated into various components of the steam generator.This includes cutting, forming, welding, and assembling the pressure vessel, tubes, and other components.4. Tube Expansion:Boiler tubes are expanded into the tube holes of the steam generator's drum or header.This creates a tight seal to prevent leakage andensure proper heat transfer.5. Hydrostatic Testing:The steam generator undergoes hydrostatic testing to verify its structural integrity.Water is pumped into the steam generator and pressurized to test for any leaks or weaknesses.6. Heat Treatment:Heat treatment processes, such as stress relieving and tempering, are applied to the steam generator components to enhance their strength and durability.7. Assembly and Erection:The individual components of the steam generator are assembled and erected at the manufacturing site or on-site at the power plant.This involves connecting the pressure vessel, tubes, and other components to form a complete unit.8. Insulation and Cladding:The steam generator is insulated to minimize heat loss and maintain optimal operating temperatures.Cladding is applied to the external surfaces of the steam generator for protection and aesthetics.9. Quality Control and Inspection:Throughout the manufacturing process, rigorous quality control measures are implemented to ensure the steam generator meets design specifications and industry standards.Non-destructive testing techniques are employed to inspect for any defects or imperfections.10. Commissioning and Startup:Once the steam generator is manufactured and installed, it undergoes commissioning and startup procedures.This involves testing the steam generator's performance under various operating conditions and ensuring it operates safely and efficiently.## 中文回答：### 蒸汽发生器生产工艺流程。
蒸汽发生器设计

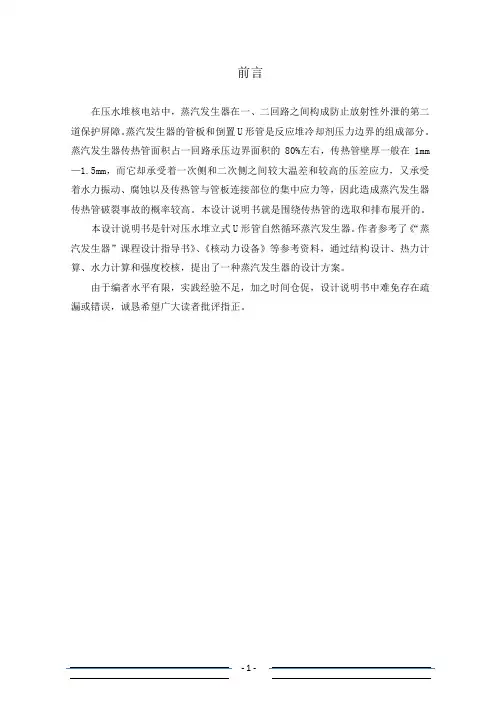

u10 2 1i P 23960 Pa 1 1 2
进口水室 45 度转弯压降：
P2 2
进口水室至传热管束突缩压降：
u10 2 1i 29813Pa 2
u1'2 1i P3 3 5383Pa 2
下降空间流道截面积：
Fd
下降空间单相水流速：
D 4
2
si
Dw0 2 0.6210m2
ud CR D d / Fd 0.7940m / s
直管高度：
H直 L直 / 2n 4.437m
传热管总高度：
Htb H直 Rtb 5.4849m
传热管实际平均长度：
l L总 / n 2S管板 =11.3392m
2.2.5 主要管道内径 由冷却剂流速、蒸汽流速、给水流速的范围和国标设计主管道、蒸汽管道、二 回路给水管内径。 主管道设计内径：
-2-
第一章 绪论
1.1 蒸汽发生器的作用和地位
蒸汽发生器是产生汽轮机所需蒸汽的换热设备。在核反应堆中，核裂变产生的 能量由冷却剂带出，通过蒸汽发生器将热量传递给二回路的给水，使其产生具有一 定压力、一定温度和一定干度的蒸汽。此蒸汽再进入汽轮机做功，转换为电能或机 械能。在能量转换过程中，蒸汽发生器既是一回路设备，又是二回路设备，被称为 一、二回路的枢纽。实际运行经验表明，蒸汽发生器能否安全、可靠地运行，对整 个核动力装置的经济性和安全性有着十分重要的影响。因此各国都把研究与改进蒸 汽发生器当做完善压水堆核电技术的重要环节，并制定了庞大的研究计划，主要包 括蒸汽发生器热工水力分析； 腐蚀理论与传热管材料的研制； 无损探伤技术；振动、 磨损、疲劳研究；改进结构设计，减少腐蚀化学物的浓缩；改进水质控制。
蒸汽工程方案设计
蒸汽工程方案设计一、工艺流程1. 原料准备：首先，在工厂的仓库中储存足够的煤炭或天然气等燃料，并在需要的时候配送到锅炉房。
此外，还需要准备足够的水和化学品，如净水剂和除氧剂。
2. 燃料燃烧：将煤炭或天然气等燃料放入锅炉内进行燃烧，产生高温高压的热能。
3. 水蒸气生成：通过热能加热水，使水转化为蒸气。
4. 蒸汽输送：将蒸汽输送至需要的设备或车间。
5. 蒸汽利用：利用蒸汽为设备提供动力，或者用于加热、干燥等工艺需求。
6. 冷凝：将蒸汽冷凝成水，并将剩余的热能再利用。
7. 循环水处理：对冷凝后的水进行处理，再次送入锅炉循环使用。
二、设备选型及工艺参数1. 锅炉：选用高效环保的蒸汽锅炉，根据生产需求和环保要求确定锅炉型号，在工艺参数上，水的流量、工作压力、蒸汽温度都需要根据生产需求和设备要求进行调整。
2. 辅助设备：包括鼓风机、给水泵、循环水泵、除氧器、水处理设备等，在设备的选择上要充分考虑设备的稳定性和能效，能够实现能耗降低和生产效率提高。
3. 蒸汽输送管道：根据需要选择合适的蒸汽输送管道，考虑蒸汽流量和输送距离，合理设计管道布局，确保输送过程中的稳定性和安全性。
4. 蒸汽利用设备：包括各种蒸汽驱动的设备，如汽轮机、蒸汽发生器、汽笛、加热设备等，根据生产工艺需求选择合适的设备并进行合理布局。
5. 循环水处理设备：包括除氧器、净水剂投加系统、沉淀器等，确保循环水的水质符合要求。
6. 流程控制系统：在工艺流程中应该设置相应的流程控制装置，保证整个生产过程能够自动化运行。
三、能耗分析1. 锅炉能效：作为蒸汽工程的核心设备，锅炉的能效对整个生产过程的能源消耗有着直接的影响。
通过合理的锅炉选型、优化的工艺参数和及时的维护保养，能够提高锅炉的能效。
2. 蒸汽输送管道能耗：管道输送蒸汽会产生一定的能耗，需要合理设计管道布局、选择合适的材质和设备，减少输送过程中的能量损失。
3. 蒸汽利用设备能效：蒸汽驱动的设备在工作过程中会产生一定的能耗，需要优化设备选型和工艺参数，提高设备的能效。
VVER型核岛蒸汽发生器安装工艺
25INSTALLATION2023.5姜世明 赵文刚 郭潇（中国核工业二三建设有限公司 北京 101300）摘 要：本文借鉴国内同类型核电站蒸汽发生器安装经验，研制可靠的蒸汽发生器吊装就位工装及安装工艺，解决了蒸汽发生器安装施工的难题，保证了核电站蒸汽发生器安装的施工质量和进度。
关键词：蒸汽发生器 水平运输工装 垂直吊装工装中图分类号：TL372 文献标识码：B 文章编号：1002-3607（2023）05-0025-03VVER型核岛蒸汽发生器安装工艺蒸汽发生器（以下简称蒸发器）是压水堆型（VVER）核电站核岛核反应堆厂房内的重要设备。
因蒸汽发生器长度尺寸比较大，安装状态为卧式，4台蒸汽发生器布局紧凑。
根据蒸发器就位布置、蒸发器入口点以及蒸发器外形尺寸，4台蒸发器安装顺序必须从里向外。
在引入蒸发器时，蒸发器需要在空中转动才能穿越楼板进入安装位置，因此，研发一套保证蒸发器空中转动垂直吊装工装及安装工艺是VVER堆型核电站核岛安装工程重要课题。
1 工程概况VVER堆型压水堆机组核岛一回路由1个反应堆、1台稳压器和4个环路组成，每个环路包括1台蒸发器、1台主泵和主管道（见图1）。
其中蒸发器结构包括壳体、换热表面、一回路冷却剂集留管等部件。
蒸汽发生器外形尺寸为14,500mm×4510mm×4790mm，外壳中间段145mm，两端壁厚100mm，净重310t。
安装就位状态为卧式，是UJA 厂房内外形尺寸最大的设备。
2 蒸汽发生器垂直运输工装根据蒸汽发生器安装位置，工艺流程见图2。
蒸汽发生器垂直引入，需要设计制作特殊工装。
图1 反应堆主系统设备布置图2.1 工装功能分析UJA厂房建筑结构设计时，蒸发器引入口尺寸已优化到最大，不可能再扩大，导致蒸发器从引入口到安装位置垂直运输过程中，蒸发器需要水平移动、水平转动，垂直移动、垂直转动。
其中水平移动、水平转动、垂直移动UJA厂房内额定载荷360t的环吊具备相关功能，利用传统平衡梁可以完成蒸发器的水平方向移动、转动，以及垂直方向移动。
供暖蒸汽发生器设计
供暖蒸汽发生器设计引言：供暖蒸汽发生器是一种常见的供暖设备，它通过将水加热产生蒸汽，再将蒸汽输送到供暖系统中，以提供温暖的室内环境。
正确的设计和使用供暖蒸汽发生器对于保证室内温度舒适和节约能源至关重要。
本文将从供暖蒸汽发生器的设计原理、关键要素以及合理使用等方面进行探讨。
一、供暖蒸汽发生器的设计原理供暖蒸汽发生器的设计基于热力学原理，主要包括以下几个步骤：1.水的加热：供暖蒸汽发生器通过燃烧燃料或其他能源，将水加热至高温状态。
加热源可以是燃气、燃油、电能等，根据实际情况选择合适的能源。
2.蒸汽生成：加热后的水逐渐变为蒸汽，蒸汽的产生需要充分利用加热源的热能，使水分子蒸发并转化为蒸汽分子。
3.蒸汽输送：蒸汽通过管道输送到供暖系统中，供给暖气片或其他供暖设备。
在输送过程中，需要确保蒸汽的高温和压力不会造成管道损坏或其他安全问题。
4.蒸汽冷凝：蒸汽在供暖系统中释放热量后会冷却成水，在回收冷凝水的同时，也可以回收部分热量，提高能源利用效率。
二、供暖蒸汽发生器的关键要素1.燃料选择：选择合适的燃料是供暖蒸汽发生器设计的重要决策。
常见的燃料有燃气、燃油、生物质等。
根据能源的可获得性、成本和环保性等因素进行综合考虑。
2.热交换器设计：热交换器是供暖蒸汽发生器中起到关键作用的部件，它通过将燃料燃烧产生的热能传递给水来加热水。
热交换器的设计应考虑热量传递效率、材料选择和结构强度等因素。
3.控制系统：控制系统对供暖蒸汽发生器的运行稳定性和安全性有着重要影响。
合理设计的控制系统可以实现自动调节水温、蒸汽压力和燃料供给等参数，以确保系统的正常运行。
4.安全保护装置：供暖蒸汽发生器设计中必须考虑各种安全保护装置，如压力开关、温度传感器、安全阀等。
这些装置能够监测和保护系统在异常情况下的安全运行。
三、合理使用供暖蒸汽发生器的建议1.定期检查和维护：供暖蒸汽发生器在使用过程中需要定期检查和维护，包括清洁燃烧室、检查管道和阀门的泄漏情况等。
蒸汽发生器设计、制造技术要求
蒸汽发生器设计、制造技术要求二○○八年一月目录1．设备功能2．安全分级、抗震类别和质保分级3．遵循导则、规范和标准4．设计技术要求5．结构描述6.主要材料和焊接材料7.供货和服务范围8.制造和验收要求9.包装、运输和贮存要求10.运行、维修要求1．设备功能蒸汽发生器为压水堆核电厂一、二回路之间的换热设备，来自反应堆冷却剂进入蒸汽发生器的一次侧，通过U形管将热量传给二次侧的介质，产生汽－水混合物，汽水混合物经过内置式汽水分离器分离成饱和蒸汽和水，经干燥器干燥后成为干饱和蒸汽（温度不超过5%）。
蒸汽从蒸汽出口管嘴流出驱动汽轮发电机组作功发电。
蒸汽发生器为高温高压的压力容器，蒸汽发生器的传热管作为一、二次侧介质的隔离屏障，其安全性和可靠性必须得到充分保证。
2．安全分级、抗震类别和质保分级3．遵循导则、规范和标准3.1管理导则NRC，RG1.26 核电站的含汽水－水，以及含放射性废物的部件的质量组分级和标准NRG，同RG1.29 有关地震的设计分类IAEA50-C/SG-Q(1996) 核电厂和其他核设施安全的质量保证HAF102 核电厂设计安全规定HAD103/01 核电厂运行限值和条件HAD103/07 核电厂在役检查3.2ASME和ASTM规范（2006年版）ASME规范第II卷材料技术条件第III卷第一册NB及附录E 核动力装置设备第V卷无损检测第IX卷焊接及钎焊评定第XI卷核动力装置设备在役检查规程ASTM规范：E185，E228，A262，A370，A508，A3883.3国家标准（最新版）GB/T：228, 229, 232, 699, 1804, 1954, 2649, 2650, 2651, 2652, 2653, 2654, 3280, 4237, 4334.5, 4338, 68034．设计技术要求4.1设计准则a. 蒸汽发生器的材料（包括母材，焊材，螺栓件及附件材料）的规格及质量应符合国内外有关标准要求。
压水堆蒸汽发生器工作原理与结构设计蒸汽发生器概述
第二章
➢ 蒸汽发生器的分类
✓ 按照工质流动方式可分为：自然循环蒸汽发 生器和直流蒸汽发生器；
✓ 按蒸汽发生器的外形可分为：卧式蒸汽发生 器和立式蒸汽发生器；
✓ 按传热管形状可分为: Ｕ形管、直管、螺旋 管以及由其它形状传热管构成的蒸汽发生器。
✓ 目前在压水堆核动力装置中使用的蒸汽发生 器主要有：立式U形管自然循环发生器、卧 式自然循环蒸汽发生器和列管式直流蒸汽发 生器。
传热管数目
传热管材料 上筒体外径 下筒体外径
总高 净重
美国西屋
中国上海锅 炉厂
日本三菱 重工
德国 西门子
MW
150
517.5
728
474
MPa
13.8
15.2
15.4
15.5
℃
293
316.1
320
311.1
℃
268
287.9
289
284.6
t/h
4756
12000
12240
11000
MPa
3.43
路工质漏入二回路中去的可能性。 ✓ 必须排除加剧腐蚀的任何可能性，特别是一回路中的腐蚀。 ✓ 蒸汽发生器必须产生必要纯度的蒸汽，以保证蒸汽过热器在高
温下可靠运行，并保证汽轮机可靠而经济地运行。 ✓ 蒸汽发生器应该设计得简单紧凑，应该便于安装使用，便于发
现损坏并排除故障，并有可能彻底疏干。
✓ 保证蒸汽发生器具有高的技术经济指标。
美国燃烧工程 公司
1900 15.5 327.3 295.8 37273 7.32 289 3905 232 9700 19.05 1.07
美国巴布柯 克．威尔柯克
斯公司
1880 15.5 331 298 36000 7.14 306 3795 240.5 12691 15.9 0.86
蒸汽发生器生产工艺流程
蒸汽发生器生产工艺流程Steam generator production process mainly includes material preparation, component assembly, testing, and packaging.蒸汽发生器生产工艺主要包括材料准备、部件装配、测试和包装。
Firstly, in the material preparation stage, various components such as metal sheets, pipes, and electronic elements are gathered. This requires careful inspection to ensure the quality and suitability of each component.首先，在材料准备阶段，需要收集各种组件，如金属板、管道和电子元件。
这需要仔细检查以确保每个组件的质量和适用性。
After material preparation, the next step is component assembly. Skilled workers are responsible for assembling the various components according to the design specifications. This process requires precision and attention to detail to ensure the final product meets the necessary standards.材料准备后，下一步是部件组装。
熟练的工人负责根据设计规格组装各种部件。
这个过程需要精确和注意细节，以确保最终产品符合必要的标准。
Once the components are assembled, testing is carried out to ensure the functionality and safety of the steam generator. This involves conducting various tests such as pressure testing, leakage testing, and performance testing. Any potential issues or defects are identified and addressed during this stage.一旦部件组装好之后，就会进行测试以确保蒸汽发生器的功能和安全性。
供暖蒸汽发生器设计
供暖蒸汽发生器设计供暖蒸汽发生器是一种用于供给建筑物或工业设施提供热能的设备。
它通过将水加热至高温状态，使其转变为蒸汽，并将蒸汽输送到需要供暖的区域，从而实现供暖的目的。
本文将从供暖蒸汽发生器的原理、设计要点以及优势等方面进行探讨。
供暖蒸汽发生器的工作原理是基于热传导和物质相变的原理。
当燃料燃烧时，燃烧产生的热量传递给水，使水的温度升高。
当水的温度达到一定程度时，水开始转化为蒸汽，这是因为水的饱和蒸汽压力超过了其所处环境的压力。
蒸汽由发生器产生，并通过管道输送到需要供暖的区域，然后释放出热量，使室温升高。
在供暖蒸汽发生器的设计过程中，需要考虑以下几个要点。
首先是选择合适的燃料。
目前常见的燃料包括天然气、石油、煤炭等。
不同的燃料在燃烧时产生的热值和环保性能都有所差异，因此需要根据实际需求选择适合的燃料。
其次是合理选择供暖蒸汽发生器的容量。
容量过大会造成资源浪费，容量过小则无法满足供暖需求，因此需要根据需求量进行合理估计和选择。
此外，还要考虑供暖蒸汽发生器的安全性和稳定性，确保其长时间运行的可靠性。
供暖蒸汽发生器相比其他供暖设备具有一些优势。
首先，蒸汽作为热媒介具有良好的传热性能，能够快速将热量传递到需要供暖的区域，提高供暖效率。
其次，供暖蒸汽发生器可以实现集中供暖，将供暖设备集中在一个区域，方便管理和维护。
此外，蒸汽作为一种无色、无味、无毒的气体，在使用过程中不会对室内空气质量产生污染，对人体健康无害。
供暖蒸汽发生器是一种高效、环保的供暖设备。
它通过将水加热转化为蒸汽，将热能输送到需要供暖的区域，实现供暖的目的。
在设计过程中，需要考虑燃料选择、容量估计以及安全性等因素。
相比其他供暖设备，供暖蒸汽发生器具有传热性能好、集中供暖、无污染等优势。
通过合理的设计和运行，供暖蒸汽发生器能够为人们提供温暖舒适的居住和工作环境。
纯蒸汽发生器设计方法
纯蒸汽发生器设计方法
纯蒸汽发生器是一种用于生产纯净蒸汽的设备，广泛应用于工业生产、实验室研究和其他领域。
设计一个高效的纯蒸汽发生器对于保证生产过程中的蒸汽质量和生产效率至关重要。
下面我们将介绍一些设计纯蒸汽发生器的方法。
首先，设计纯蒸汽发生器时需要考虑的是材料的选择。
优质的材料可以保证蒸汽发生器的稳定性和耐用性。
通常情况下，不锈钢是一种常用的材料，因为它具有优良的耐腐蚀性和耐高温性能。
此外，合适的密封材料也是设计中需要考虑的重要因素，以确保蒸汽不会泄漏。
其次，设计纯蒸汽发生器时需要考虑的是蒸汽的产生方式。
蒸汽可以通过不同的方式产生，如电加热、燃气加热等。
选择合适的蒸汽产生方式可以根据生产的需要和实际情况来确定。
同时，还需要考虑蒸汽的产生速度和温度控制，以确保蒸汽的质量和稳定性。
另外，设计纯蒸汽发生器时需要考虑的是蒸汽的净化和纯化。
蒸汽的纯度对于很多生产过程来说是至关重要的。
因此，设计中需要考虑加入适当的净化设备，如过滤器、蒸汽分离器等，以保证蒸汽的纯度和质量。
最后，设计纯蒸汽发生器时需要考虑的是设备的控制系统。
一个良好的控制系统可以实现蒸汽的稳定产生和温度的精确控制。
因此，在设计中需要考虑选择合适的控制器和传感器，以保证设备的稳定运行和蒸汽的高质量生产。
总的来说，设计纯蒸汽发生器需要考虑的因素很多，包括材料的选择、蒸汽的产生方式、蒸汽的净化和纯化，以及设备的控制系统等。
只有综合考虑这些因素，才能设计出一个高效稳定的纯蒸汽发生器，满足生产的需要和质量要求。
希望以上的介绍对您有所帮助，谢谢！。
蒸汽发生器设计
n
G1 1 1700 u1 a
-5-
a---单根传热管流通截面； 1 --一回路水平均比容
2.2.3 传热计算 一回路强迫对流换热系数：
1 0.023
传热管导热热阻：
1
di
R f 0.8 Pr 0.3 38057W / m2 ℃
P7 7
u2 2 2 15961Pa 2
蒸汽发生器一回路侧沿程和局部压降之和：
P Pf Pi 178460Pa
i 1
7
2.3.2 二回路侧阻力计算： 以循环倍率 CR 3 为例计算： 2.3.2.1 下降空间阻力 下降空间流道当量直径：
De Dsi Dw0 0.176m
1000Q C 1251.1m2 q
-6-
2.2.4 管束结构设计 传热管设计根数为 1705 根（除去半圆内的 6 根用黑点表示的拉杆） 。在圆形区 域中有 12 根为拉杆， 传热管和拉杆中心均位于图中小正方形的顶点上。 排管见 [附 录 4 程序 2][附录 4 程序 3] 半圆上每一排的根数（包括拉杆） ： 67、67、67、67、67、67、67、65、65、65、63、63、61、61、61、59、57、 57、55、53、51、51、49、47、43、41、39、35、33、27、23、17、1
Re
u1' di
11
979120
u '1 —考虑堵管后的流速，通常为 1.05 u1
1 —平均壁温下的动力粘度
根据雷诺数选择紊流光滑管的尼古拉兹公式：
0.0032 0.221Re0.237 0.0117
沿程压降：
蒸汽发生器设计
蒸汽发生器设计为进一步提高生产能力和水解率、降低能耗、最大程度上增加公司效益，公司决定对水解工段进行大规模的技术改造，根据技改后的水解工艺技术参数要求，改造中需增加水解塔、蒸汽发生器等多台设备，现对增加的一台蒸汽发生器进行设计。
一、以已知的工艺参数测算水解蒸汽发生器的各种数据1、已知流量：W＝3T/h,压力：P＝3.0Mpa, 温度：t＝233℃.2、根据已知饱和蒸汽压力、温度可查表知蒸汽流速u＝20～40m/s ，密度ρ＝15Kg/m3总传热系数K＝24～370，K选300导热油在280℃，粘度﹤1cP时流速为1.5～3.5 m/s100℃的水蒸汽热焓值H＝2256/4.2＝537.62≈540大卡/kg 设备生产厂家提供的经验值：一吨蒸汽需要提供60万大卡热量。
3、测算蒸发器各数据水从25℃的液态转变成235℃，需经过三个过程的变化，需要热量Q水总＝Q1 + Q2 + Q3Q1＝3000х1х60＝180000Q2＝3000х540＝1612860Q3＝3000х1х135＝405000Q水总＝180000 + 1612860 + 405000＝2197860≈2200000大卡（1）导热油列管换热面积Q＝KA⊿tA＝Q/K⊿t＝2200000/300х30≈245 m2A＝Q/K⊿t＝2200000/300х25≈294 m2A＝Q/K⊿t＝2200000/300х20≈367 m2生产厂家计算换热面积的方式是：A＝Q/K⊿t＝1800000/300х30＝200m2A＝Q/K⊿t＝1800000/300х25＝240m2A＝Q/K⊿t＝1800000/300х20＝300m2选择换热面积为300m2、列管管径选DN20（此总截面积要小于DN32和DN50）按照常规列管应设计成DN20х13000х2.5长U管。
（2）蒸汽总管直径W＝D2∏u/4D12＝4х200/3.14х30х3600＝0.002359D1＝0.0486mD22＝4х200/3.14х25х3600＝0.002831D2＝0.05323设计蒸汽总管直径为DN65，经查表其壁厚为4mm，实际生产厂家通常把蒸汽总管管径选择与导热油输送管相近，直接与分汽缸相连，分汽缸向外输送的各支管可选择DN65或DN50 （3）导热油进出口管径流速 U选2.5 m/s，流量W选80～100m3/hD1＝（4W1/3600∏u）0.5、＝（4х80/3600х3.14х2.5）0.5＝0.1064D2＝（4W2/3600∏u）0.5＝（4х100/3600х3.14х2.5）0.5＝0.119 实际选导热油管直径为DN150，经查表其壁厚4m，蒸发器输汽管直径的选择也应在DN150。
