电力电子技术复习提纲
电力电子技术复习提纲
5.电流可逆和桥式可逆斩波电路工作过程及对应电动机工作象限。
第六章
1.交流—交流变流电路包含几种。
2.交流调压和交流调功电路的异同点。
3.交流调压电路电阻负载计算。
4.简述斩控式交流调压电路工作原理。
5.三相交流调压电路的工作原理。
6.单相交—交变频电路的工作原理。
8.晶闸管主要参数如何选择
9.晶闸管的派生器件
10.GTO、GTR、MOSFET、IGBT的结构特点及导通和关断条件
11.有效值和平均值的计算
第三章
1.可控整流电路的工作过程分析、绘制波形，求解数值（器件、负载和电源的有效值、平均值、最大值），选择器件，各种负载的数值。
注意几个小名词：控制角、导通角、停止导通角。
3.换流方式，在哪些场合应用。
4.电压、电流逆变电路的特点。
5.单相半桥、全桥电压的工作过程、形成回路、导通的器件及电流方向、全桥控制方式。
6.单向和三相电流型逆变电路换流过程。
第五章
1.直流斩波电路六种基本形式、电路结构形式、输出计算。
2.斩波电路的三种控制方式。（频率、宽度、混合）
3.降压斩波电路电流连续的条件。
电力电力技术复习提纲
第一章
1.电力电子技术
2.电力电子器件
3.电力变换四中形式
4.电力电子三种控制技术
5.举例说明电力电子技术的应用
第二章
1.电力电子器件特征
2.电力电子器件系统组成及作用
3.电力电子器件的分类
4.电力二极管外形结构及应用
5.电力二极管特性及主要参数
6.晶闸管外形结构及工作原理
7.晶闸管关断和导通条件
电力电子技术知识提纲
电力电子技术知识提纲第1章 绪论电力电子技术和4类电力变换第2章 电力电子器件1、二极管、晶闸管、MOSFET 、IGBT 工作原理、特性、主要参数，晶闸管电流的换算2、器件的分类第3章 整流电路1、单相、三相可控整流电路的结构、工作原理、波形分析、参数计算（求d U 公式，电阻负载、阻感负载、反电动势阻感负载）（3.1~3.2）2、单相桥式可控整流电路、三相半波可控整流电路、三相桥式可控整流电路求d U ∆γ、的公式（3.3）3、了解3.4 、3.5 两节的知识4、有源逆变产生的条件、波形分析、参数计算，第4章 逆变电路1、换流方式2、单相、三相电压型逆变电路结构、工作原理、波形分析、特点3、了解电流逆变电路原理4、了解多重逆变电路和多电平逆变电路原理第5章 直流-直流变流电路1、4种斩波电路（Buck 、Boost 、Buck-Boost 、Cuk ）工作原理、求o U 公式2、5种带隔离的直流-直流变流电路（正激、反激、半桥、全桥、推挽）原理、波形分析、电流连续时求o U 公式第6章 交流-交流变流电路1、单相交流调压电路结构、原理、波形分析，了解交流调功电路的原理2、了解三相调压电路及单相交-交变流电路原理第7章 PWM 控制技术１、面积等效原理2、单相桥式逆变电路的单极性调制、双极性调制原理、波形分析，三相桥式逆变电路的双极性调制原理、波形分析，异步调制和同步调制各自的优缺点，了解PWM 逆变电路的谐波特性，了解梯形波、鞍形波、叠加3倍频和直流的信号作为调制信号提高电压利用率和减少开关频率3、特定谐波消除法原理、规则采样法原理4、滞环比较方式原理及优缺点，了解三角波比较方式原理，了解电压型逆变电路的8种开关状态5、PWM 整流电路工作原理，了解PWM 整流电路控制方法第8章 软开关技术了解硬开关和软开关、零电压开关和零电流开关第9章 电力电子器件应用的共性问题1、驱动电路的隔离，了解电压型驱动型驱动电路原理2、了解器件4种保护（过电压保护、过电流保护、du dt 保护、di dt 保护）和缓冲电路原理。
电力电子技术(王兆安)复习重点
第一章电力电子器件1、电力电子技术是用电力电子器件对电能进行变换和控制的技术交流（AC—AC）。
常用电力电子器件、电路图形文字符号和分类：二、晶闸管的导通条件：阳极正向电压、门极正向触发电流.三、晶闸管关断条件是：晶闸管阳极电流小于维持电流。
导通后晶闸管电流由外电路决定实现方法：加反向阳极电压。
3、晶闸管额定电流是指：晶闸管在环境温度40和规定的冷却状态下，稳定结温时所允许流过的最大工频正弦半波电流的平均值。
4、IT(AV)与其有效值IVT的关系是IT(AV)=IVT/1.575、晶闸管对触发电路脉冲的要求是：1）触发脉冲的宽度应保证晶闸管可靠导通 2）触发脉冲应有足够的幅度3）所提供的触发脉冲应不超过晶闸管门极电压，电流和功率额定且在门极伏安特性的可靠触发区域之内4）应有良好的抗干扰性能，温度稳定性与主电路的电气隔离。
第二章：整流电路1、单相桥式全控整流电路结构组成：A．纯电阻负载：α的移相范围0~180º，Ud 和Id的计算公式，要求能画出在α角下的Ud ，Id及变压器二次测电流的波形(参图3-5);B．阻感负载：R+大电感L下，α的移相范围0~90º，Ud 和Id计算公式要求能画出在α角下的Ud ,Id，Uvt1及I2的波形(参图3-6);2、三相半波可控整流电路：α=0 º的位置是三相电源自然换相点A）纯电阻负载α的移相范围0~150 ºB）阻感负载（R＋极大电感L）①α的移相范围0~90 º②Ud IdIvt计算公式③参图3-17 能画出在α角下能Ud IdIvt的波形（Id电流波形可认为近似恒定）3、三相桥式全控整流电路的工作特点：A）能画出三相全控电阻负载整流电路，并标出电源相序及VT器件的编号。
B）纯电阻负载α的移相范围0~120 ºC）阻感负载R＋L（极大）的移相范围0~90 ºUd IdIdvtIvt的计算及晶闸管额定电流It（AV）及额定电压Utn的确定D）三相桥式全控整流电路的工作特点：1）每个时刻均需要两个晶闸管同时导通，形成向负载供电的回路，其中一个晶闸管是共阴极组的，一个共阳极组的，且不能为同一相的晶闸管。

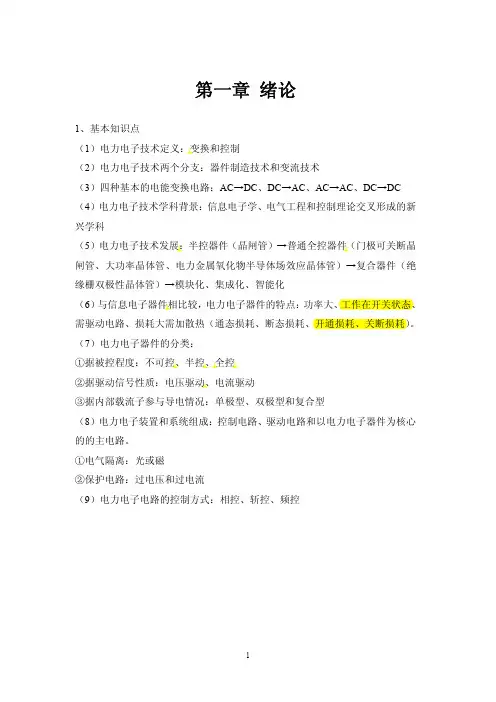

电力电子复习提纲--南京工程学院
2
区的少子空穴浓度将很大，为了维持半导体的电中性条件，其多子浓度也相应 大幅度增加，使得其电阻率明显下降，也就是电导率大大增加，这就是电导调 制效应。 （4）根据反向恢复时间 trr 二极管分为：普通二极管（General Purpose Diode）、 快恢复二极管（Fast Recovery Diode—— FRD）、肖特基二极管（Schottky Barrier Diode——SBD） （5）晶闸管
1
第二章 电力电子器件
1、复习方法 （1）器件电气符号 （2）工作原理 （3）基本特性：静态+动态 （4）主要参数 （5）主要特点 2、基本知识点 （1）主要电力电子器件的电气符号，按照三种分类方法各属于哪一种：
①Power Diode ②Thyristor（SCR） ③GTO ④GTR ⑤Power MOSFET ⑥IGBT （2）各器件的主要特点： ①Power Diode：单向导电性 ②Thyristor（SCR）：半控型，目前主要的电力电子器件中容量最大的 ③GTO：晶闸管的派生器件，全控，关断时需要从门极抽取很大的电流才 能使之关断，在全控型电力电子器件中容量最大 ④GTR：二次击穿，安全工作区 ⑤Power MOSFET：主要电力电子器件中开关速度最快的， U GS ≤ 20V ⑥IGBT：结合 GTR 和 Power MOSFET 的优点，但开关速度比 Power MOSFET 低，容量比 GTR 小，擎住效应（自锁效应），MOSFET 作为输入级 UGE ≤ 20V （3）◆电导调制效应：当 PN 结上流过的正向电流较小时，二极管的电阻主要 是作为基片的低掺杂 N 区的欧姆电阻，其阻值较高且为常量，因而管压降随正 向电流的上升而增加；当 PN 结流过的正向电流较大时，注入并积累在低掺杂 N
《电力电子技术》课程复习与考试提纲
《电力电子技术》课程复习与考试提纲绪论什么是电力电子技术？1）电力电子技术的定义2）电力变换的类型3）电力电子技术的分类、学科组成、重要特征。
一、电力电子器件课后习题：第1题，第3题、第4题、第8题、第9题1）电力电子器件的概念、特征，与信息电子器件的区别。
2）电力电子器件的分类，3）电力二极管的分类。
4）晶闸管的静态工作特性，参数计算。
5）4种全控型器件的优缺点比较。
6）电力电子器件驱动电路的任务.7）缓冲电路的定义、作用。
二、整流电路课后习题：第2题，第3题、第5题、第7题、第11题、第13题、第26题1）单相半波可控整流电路带不同负载（纯电阻负载、阻感负载）时，电路结构，工作原理，波形，参数计算，触发角的移相范围。
2）单相桥式全控整流电路带不同负载（纯电阻负载、阻感负载）时，电路结构，工作原理，波形，参数计算，触发角的移相范围。
3）单相半波可控整流电路带不同负载（纯电阻负载、阻感负载）时，电路结构，工作原理，波形，优缺点。
4）三相可控整流电路带不同负载（纯电阻负载、阻感负载）时，电路结构，工作原理，波形，参数计算，触发角的移相范围。
5）三相桥式全控整流电路带不同负载（纯电阻负载、阻感负载）时，电路结构，工作原理，波形，参数计算，触发角的移相范围。
6）逆变、有源逆变的定义，逆变的条件。
三、直流斩波电路课后习题：第2题、第3题、第5题1）直流斩波电路的定义。
2）buck电路的电路结构，工作原理，波形，参数计算。
（电流连续、断续情况下）3）boost电路的电路结构，工作原理，波形，参数计算。
四、交流电力控制电路和交交变频电路课后习题：第1题、第6题、第7题1）交流电力控制电路和交交变频电路的定义、分类。
2）单相交流调压电路不同负载情况下的电路结构，工作原理，波形，参数计算。
3）单相交交变频电路的电路结构，工作原理，输入输出特性。
五、逆变电路课后习题：第1题、第2题、第3题、第4题、第5题1）有源逆变与无源逆变的的区别。

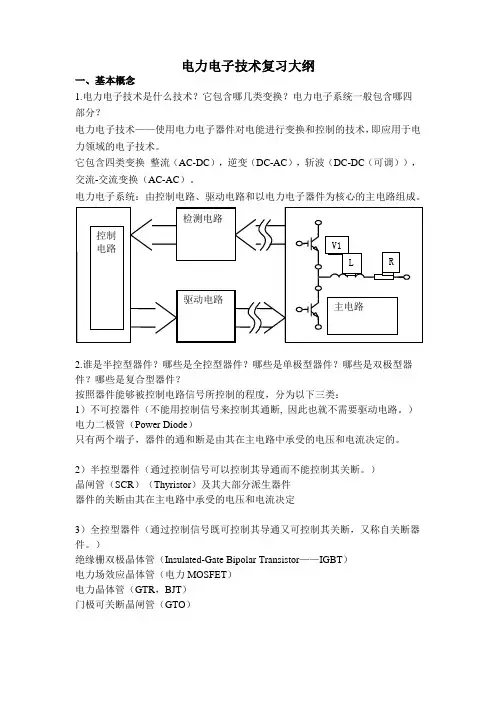

电力电子技术期末考试复习宝典
电力电子技术复习大纲一、基本概念1.电力电子技术是什么技术？它包含哪几类变换？电力电子系统一般包含哪四部分？电力电子技术——使用电力电子器件对电能进行变换和控制的技术，即应用于电力领域的电子技术。
它包含四类变换 整流（AC-DC ），逆变（DC-AC ），斩波（DC-DC （可调）），交流-交流变换（AC-AC ）。
电力电子系统：由控制电路、驱动电路和以电力电子器件为核心的主电路组成。
2.谁是半控型器件？哪些是全控型器件？哪些是单极型器件？哪些是双极型器件？哪些是复合型器件？按照器件能够被控制电路信号所控制的程度，分为以下三类：1）不可控器件（不能用控制信号来控制其通断, 因此也就不需要驱动电路。
） 电力二极管（Power Diode ）只有两个端子，器件的通和断是由其在主电路中承受的电压和电流决定的。
2）半控型器件（通过控制信号可以控制其导通而不能控制其关断。
） 晶闸管（SCR ）（Thyristor ）及其大部分派生器件 器件的关断由其在主电路中承受的电压和电流决定3）全控型器件（通过控制信号既可控制其导通又可控制其关断，又称自关断器件。
）绝缘栅双极晶体管（Insulated-Gate Bipolar Transistor ——IGBT ） 电力场效应晶体管（电力MOSFET ） 电力晶体管（GTR ，BJT ） 门极可关断晶闸管（GTO ）控制电 路测 测驱电RL 主电V1V2 控制电路检测电路驱动电路主电路V1LR2U 22按照器件内部电子和空穴两种载流子参与导电的情况分为三类： 1) 单极型器件（由一种载流子参与导电的器件） 如：电力场效应晶体管（电力MOSFET ）2) 双极型器件（由电子和空穴两种载流子参与导电的器件） 如：电力二极管 晶闸管（SCR ）电力晶体管（GTR ，BJT ） 门极可关断晶闸管（GTO ）3) 复合型器件（由单极型器件和双极型器件集成混合而成的器件） 如：绝缘栅双极晶体管（IGBT ）MCT （MOS 控制晶闸管）3．单相桥式全控整流电路带纯阻负载时，晶闸管控制角α的移相范围为？单个晶闸管所承受的最大正向电压为？三相半波整流电路带纯阻（或阻感，大电感）负载时，晶闸管控制角α的移相范围是？单个晶闸管所承受的最大电压为？三相桥式全控整流电路带纯阻（或阻感，大电感）负载时，晶闸管控制角α的移相范围是？单个晶闸管所承受的最大电压为？单相桥式全控整流电路带纯阻负载时，晶闸管控制角α的移相范围[0 °,180 °]单个晶闸管所承受的最大正向电压为三相半波整流电路带纯阻（或阻感，大电感）负载时，晶闸管控制角α的移相范围是[0 °,150 °](纯阻负载)；[0 °,90 °](大电感负载) 单个晶闸管所承受的最大正向电压为2U 6三相桥式全控整流电路带纯阻（或阻感，大电感）负载时，晶闸管控制角α的移相范围是[0 °,120 °](纯阻负载)；[0 °,90 °](大电感负载) 单个晶闸管所承受的最大正向电压为2U 6知识点巩固：1.单相桥式全控整流带纯阻负载工作波形：2.三相半波整流电路带纯阻负载工作情况分析：工作波形：基本数量关系：3.三相半波整流电路带大电感负载工作情况分析：工作波形：基本数量关系：4．三相桥式全控整流电路带纯阻负载工作情况分析：工作波形：基本数量关系：5.三相桥式全控整流电路带大电感工作波形：4.逆变电路可以根据直流侧滤波元件的不同进行分类，当直流侧采用电感滤波时，是哪一种逆变电路？直流侧采用电容滤波时，是哪一种逆变电路？逆变电路可以根据直流侧滤波元件的不同进行分类，当直流侧采用电感滤波时，是电压型逆变电路；直流侧采用电容滤波时，是电流型逆变电路。
电力电子技术复习资料
电力电子技术复习资料第一章 电力电子器件及驱动、保护电路1、电力电子技术是一种利用电力电子器件对电能进行控制、转换和传输的技术。
P12、电力电子技术包括电力电子器件、电路和控制三大部分。
P13、电力电子技术的主要功能：1）、整流与可控整流电路也称为交流/直流（AC/DC ）变换电路；2）、直流斩波电路亦称为直流/直流(DC/DC)转换电路；3）、逆变电路亦称为直流/交流(DC/AC)变换电路；4）、交流变换电路（AC/AC 变换）。
P14、电力电子器件的发展方向主要体现在：1）、大容量化；2）、高频化；3）、易驱动；4）、降低导通压降；5)、模块化；6）、功率集成化。
P25、电力电子器件特征：1）、能承受高压；2）、能过大电流；3）、工作在开关状态。
P46、电力电子器件分类：1)、不可控器件，代表：电力二极管；2）、半控型器件，代表：晶闸管；3）、全控型器件，代表：电力晶体管（GTR ）。
P57、按照加在电力电子器件控制端和公共端之间的驱动电路信号的性质又可以将电力电子器件分为电流驱动和电压驱动两类。
P68、晶闸管电气符号。
P19、晶闸管关断条件：阴极电流小于维持电流；晶闸管导通条件：阳极加正压，门极加正压。
导通之后门极就失去控制。
P1110、晶闸管的主要参数（选管用）重复峰值电压——额定电压U Te ；晶闸管的通态平均电流I T(A V)——额定电流。
P1311、K f =电流平均值电流有效值===2)(πAV T T I I 1.57。
P14 12、根据器件内部载流载流子参与导电的种类不同，全控型器件又分为单极型、双极性和复合型三类。
P1713、门极可关断晶闸管（GTO ）具有耐压高、电流大等优点，同时又是全控型器件。
P1814、电力晶体管(GTR)具有自关断能力、控制方便、开关时间短、高频特性好、价格低廉等优点。
P1915、GTR 发生二次击穿损坏，必须具备三个条件：高电压、大电流和持续时间。
电力电子技术内容提要
电力电子技术内容提要模块1 电力电子器件1．同处理信息的电子器件相比，电力电子器件具有以下特征：（1）能处理电功率的大小，即承受电压和电流的能力大多都远大于处理信息的电子器件；（2）电力电子器件一般都工作在开关状态。
导通时（通态）阻抗很小，接近于短路，管压降接近于零，而电流由外电路决定；阻断时（断态）阻抗很大，接近于断路，电流几乎为零，而管子两端电压由外电路决定；（3）实用中，电力电子器件往往需要由信息电子电路来控制；（4）不仅在器件封装上讲究散热设计，在其工作时一般都要安装散热器2．在电力电子器件的各种功率损耗中，一般来讲，断态损耗是很小的，通态损耗是主要因素，但当器件开关频率较高时，开关损耗会随之增大而可能成为器件功率损耗的主要因素3．电力电子器件的分类：（1）按照器件能够被控制电路信号所控制的程度，可将电力电子器件分为半控型、全控型和不控型三类，如晶闸管是半控型，Power MOSFET、IGBT、GTO、GTR、IGCT等是全控型，Power Diode 是不控型。
（举例）（2）按照驱动电路加在器件控制端和公共端之间信号的性质，可将电力电子器件分为电流驱动型和电压驱动型两大类，如晶闸管、GTR、GTO等是电流驱动型，Power MOSFET、IGBT、SIT、SITH等是电压驱动型。
（举例）（3）按照器件内部电子和空穴两种载流子参与导电的情况，可将电力电子器件分为单极型、双极型和复合型三类，如Power MOSFET、SIT是单极型，晶闸管、GTR、GTO、SITH等是双极型，IGBT、MCT、IGCT等是复合型。
（举例）4. 电力二极管的关断（即恢复反向阻断能力）须经过一段短暂的时间，关断之前有较大的反向电流出现，并伴随有明显的反向电压过冲。
5．电力二极管的种类：普通二极管GPD、快恢复二极管FRD和肖特基二极管SBD。
6．晶闸管的导通条件是在承受正向的阳极电压的同时，注入正向门极触发电流。
高度电力电子技术复习提纲
电力电子技术复习提纲1电力电子技术的基本概念电力电子技术是应用于电力领域的电子技术，是使用电力电子器件对电能进行变换和控制的技术。
通常把电力电子技术分为电力电子器件制造技术和变流技术两个分支。
前者的理论基础是半导体物理，是电力电子技术的基础；后者的理论基础是电路理论，是电力电子技术的核心。
电力电子学是由电力学，电子学和控制理论三个学科交叉而形成的。
2两级式光伏并网逆变器的基本拓扑与控制（1）基本拓扑：两级式光伏并网逆变器主要包括前级DC/DC变换器和后级DC/AC 变换器。
两个变换器之间一般均设有一个足够容量的直流滤波电容，该直流滤波电容在缓冲前后级能量的同时，也起到了前后级控制上的解耦作用。
一般情况下，由于光伏电池的输出电压通常都低于电网电压的峰值，因此要实现并网发电，应先将光伏电池输出的直流电通过前级Boost变换器升压后再输出给后级的网侧逆变器。
单相三相（略）（2）控制策略：对前后级变换器的控制策略一般可以独立地进行研究。
一般而言，在具有两级变换的光伏并网逆变系统中，前级DC/DC变换器主要实现最大功率点跟踪（MPPT）控制，而后级的DC/AC变换器（并网逆变器）则有两个基本控制要求：一是要保持前后级之间的直流侧电压稳定；二是要实现并网电流的控制（网侧单位功率因数正弦波电流控制），甚至需根据指令进行电网的无功功率调节。
MPPT控制方法：1）基于输出特性曲线的开环MPPT方法；2）扰动观测法；3）电导增量法；4）智能MPPT方法。
并网逆变器的控制策略：1）基于电压定向的矢量控制策略；2）基于电压定向的直接功率控制策略；3）基于虚拟磁链定向的矢量控制策略；4）基于虚拟磁链定向的直接功率控制策略。
图1基于电压矢量定向的矢量控制系统（VOC）示意图图2基于虚拟磁链定向矢量控制（VFOC）的控制结构u*dc图3基于无电网电压传感器V-DPC的控制结构a ib i ci a e b e ce L L LPWMAS BS CS dcu dcu αi -PIp q*p*q --p S qS E空空空空βi αψβψA S B S CS *dcu 空空空空空空空空空空空空空空空空空空空空空空空空空图4基于无电网电压传感器VF-DPC 的控制结构3并网风力发电机组的基本类型与其变流器的基本拓扑3.1发电机组基本类型（1）恒速系统笼型/绕线型转子异步风发电机系统（2）半变速系统异步双馈（有齿轮箱）（3）全变速系统电励磁/永磁同步直驱（无齿轮箱）3.2变流器的基本拓扑（1）全功率电压型风机变流器拓扑二极管不控整流+升压斩波（boost）+三相电压型逆变器双PWM变流器三电平（2）全功率电流型风机变流器拓扑(3)全功率混合型风机变流器拓扑(4)矩阵型风机变流器拓扑4三相无源PWM逆变器的拓扑与控制策略，其输出滤波器的设计（1）三相无源PWM逆变器的拓扑（2）控制策略由于VSI直流侧多采用整流电源或蓄电池等供电，因此一般无需直流电压反馈。
电力电子技术复习纲要
复习提纲：考试类型：填空20分选择（单项）20分绘图20分计算40分（A）填空20 简答20选择10 计算50（B）1、电力电子变换技术（4种）2、电力电子系统构成，电力电子元件工作状态、特点、损耗3、电力电子元件分类（按照可控程度、驱动类型分类）、晶闸管导通和关断条件、维持电流和擎住电流的概念、几种全控元件的名称4、触发角、导通角的概念5、单相半波整流电路（电阻性负载），输出电压（电流）波形、表达式、触发角移相范围；单相半波整流电路带续流二极管阻感性负载输出电压（电流）波形、表达式、触发角移相范围；续流二极管电流波形，电流平均值的计算；续流二极管的作用。
6、单相桥式全控整流电路（电阻性、阻感性负载）输出电压（电流）波形、表达式、触发角移相范围；晶闸管电流平均值、有效值、晶闸管承受最大正反向电压（主要计算阻感性负载情况）。
7、单相桥式全控整流电路带反电动势负载，停止导电角的计算；有平波电抗器时相关参数的计算。
（与6相同，只需计算电流时将反电动势减掉即可8、三相半波可控整流电路（电阻性、阻感性负载）输出电压（电流）波形、表达式、触发角移相范围；电阻性负载时电流连续范围；晶闸管电流平均值、有效值、晶闸管承受最大正反向电压（主要计算阻感性负载情况）；触发脉冲的特点；触发角为0的位置。
9、三相桥式全控整流电路（电阻性、阻感性负载）输出电压（电流）波形、表达式、触发角移相范围；电阻性负载时电流连续范围；晶闸管电流平均值、有效值、晶闸管承受最大正反向电压（主要计算阻感性负载情况）；触发脉冲的特点。
10、单相桥式全控、三相半波可控、三相桥式全控整流电路变压器二次侧电流有效值波形及计算（阻感性负载）。
11、斩波电路调制三种方式；三种基本斩波电路的输出电压、电流计算，基本斩波电路图的绘制。
12、换流（或换相）及换流方式13、单极性、双极性PWM波绘制及电路工作原理（以单相桥式电压型逆变电路为例），PWM控制的含义，什么是SPWM波？14、实现有源逆变的两个条件；最小逆变角的范围；有源逆变对变流电路的要求；什么是逆变失败，造成逆变失败的原因有哪些？15、什么是换相重叠角？变压器漏感对整流电路有哪些影响？（含漏感整流电路计算不考）16、同步调制和异步调制概念，各有什么特点？（第7章第3节）17、逆变分类（有源、无源）18、交流—交流变换分类（交流电力控制电路改变电压、电流，不改变频率；分为交流调压和交流调功电路；）交—交直接变频；交流电力电子开关。
电力电子技术复习重点
第一章电力电子器件1、电力电子技术就是用电力电子器件对电能进行变换与控制的技术流(AC—AC)。
常用电力电子器件、电路图形文字符号与分类:二、晶闸管的导通条件:阳极正向电压、门极正向触发电流、三、晶闸管关断条件就是:晶闸管阳极电流小于维持电流。
导通后晶闸管电流由外电路决定实现方法:加反向阳极电压。
3、晶闸管额定电流就是指:晶闸管在环境温度40与规定的冷却状态下,稳定结温时所允许流过的最大工频正弦半波电流的平均值。
4、IT(AV)与其有效值IVT的关系就是IT(AV)=IVT/1、575、晶闸管对触发电路脉冲的要求就是:1)触发脉冲的宽度应保证晶闸管可靠导通 2)触发脉冲应有足够的幅度3)所提供的触发脉冲应不超过晶闸管门极电压,电流与功率额定且在门极伏安特性的可靠触发区域之内4)应有良好的抗干扰性能,温度稳定性与主电路的电气隔离。
第二章:整流电路1、单相桥式全控整流电路结构组成:A.纯电阻负载:α的移相范围0~180º,Ud 与Id的计算公式,要求能画出在α角下的Ud ,Id及变压器二次测电流的波形(参图3-5);B.阻感负载:R+大电感L下,α的移相范围0~90º,Ud 与Id计算公式要求能画出在α角下的Ud ,Id,Uvt1及I2的波形(参图3-6);2、三相半波可控整流电路:α=0 º的位置就是三相电源自然换相点A)纯电阻负载α的移相范围0~150 ºB)阻感负载(R＋极大电感L)①α的移相范围0~90 º②Ud IdIvt计算公式③参图3-17 能画出在α角下能Ud IdIvt的波形(Id电流波形可认为近似恒定)3、三相桥式全控整流电路的工作特点:A)能画出三相全控电阻负载整流电路,并标出电源相序及VT器件的编号。
B)纯电阻负载α的移相范围0~120 ºC)阻感负载R＋L(极大)的移相范围0~90 ºUd IdIdvtIvt的计算及晶闸管额定电流It(AV)及额定电压Utn的确定D)三相桥式全控整流电路的工作特点:1)每个时刻均需要两个晶闸管同时导通,形成向负载供电的回路,其中一个晶闸管就是共阴极组的,一个共阳极组的,且不能为同一相的晶闸管。
电力电子复习提纲
一、画图题1．画出降压斩波器的原理图，并推导输出电压的大小。
2．单相桥式半控整流电路如图所示，负载Ld足够大。
试绘出α=90°时输出电压U d、流过晶闸管VT1的电流i T1以及流过二极管VD3的电流i D3的波形。
3．如图所示为具有中点二极管的单相半控桥式整流电路，试画出α=45°时U d的波形，并推导出U d=f（α）的关系式。
4．画出升压斩波器的原理图，并推导输出电压的大小与导通比的关系。
5、如图所示为单相全波整流电路，由一只晶闸管与一只整流二极管组成，已知变压器次端输出为U2。
试画出α=45°时U d的波形并推导出U d=f（α）的关系式。
6、试画出单相桥式逆变器的主电路。
并说明控制方法和工作过程。
7、单相桥式半控整流电路如图所示，负载Ld足够大。
试绘出α=90°时输出电压U d、Array流过晶闸管VT1的电流i T1以及流过二极管VD1的电流i D1的波形。
二、填空题1．在GTR和IGBT两种自关断器件中，属于电压驱动的器件是____________，属于电流驱动的器件是___________。
2．单相半波可控整流电路，当电感性负载接续流二极管时，控制角的移相范围为_____________________。
3．在反电动势负载时，只有______________的瞬时值大于负载的反电动势，整流桥路中的晶闸管才能随受正压而触发导通。
4．把晶闸管承受正压起到触发导通之间的电角度称为_____________。
5．三相半波可控整流电路，带大电感负载时的移相范围为__________。
6．考虑变压器漏抗的可控整流电路中，在换相过程期间，两个相邻的晶闸管同时导通，对应的电角度称为_____________________。
7．考虑变压器漏抗的可控整流电路中，如与不考虑漏坑的相比，则使输出电压平均值________________。
8．晶闸管元件并联时，要保证每一路元件所分担的电流____________。
电力电子复习提纲
电力电子技术复习第一章⏹电力电子技术的概念⏹电力电子功率变换的分类第二章⏹功率半导体器件分类⏹二极管的工作原理、特性和分类⏹晶闸管的工作原理、特性、分类和选型（额定电压和额定电流计算）⏹半导体功率器件开关能量损耗的计算⏹可控开关的理想特性描述⏹BJT、达林顿管、MOSFET、GTO和IGBT的基本原理第三章⏹网络换流整流器单相桥路：视在功率，有功功率，畸变功率和谐波⏹网络换流整流器三相桥路：视在功率，有功功率，畸变功率和谐波⏹稳态下的非正弦波形：THD，PF, DPF，浪涌系数的计算⏹有功、无功⏹功率因数的计算⏹畸变功率的计算⏹似稳态过程的概念⏹总电流、基波电流、谐波电流⏹基波电流含有率⏹谐波电流含有率第四章⏹单相桥式二极管整流电路Ls=0 的波形和计算(输出电压、交流侧电流有效值、基波分量、谐波分量、功率因数）.⏹单相桥式二极管整流电路Ls>0 的波形和计算(换相重叠角、输出电压）⏹三相桥式二极管整流电路Ls=0 的波形和计算(输出电压、交流侧电流有效值、基波分量、谐波分量、功率因数）.⏹三相桥式二极管整流电路Ls>0 的波形和计算(换相重叠角、输出电压）⏹单相整流电路与三相整流电路的比较（定性）。
⏹开通时的瞬间冲击电流和过电压的影响⏹谐波的影响第五章⏹单相全控桥整流电路Ls=0 （纯电阻负载、阻感负载、反电动势负载）的波形和计算(输出电压、交流侧电流有效值、基波分量、谐波分量、功率因数）⏹单相全控桥整流电路Ls>0 的波形和计算(换相重叠角、输出电压）⏹有源逆变产生的原理和条件，逆变失败的原因及其防止措施。
⏹12脉冲整流电路的基本性质⏹双向整流电路:环流电抗器的作用、环流系统分类。
⏹交交变换的概念和特性。
第六章⏹直流斩波的基本概念、基本的斩波电路类型⏹降压斩波电路的工作原理和计算⏹升压斩波电路的工作原理和计算⏹斩波电路的电流控制方式⏹逆变的概念及分类⏹换流的概念、分类、原理和适用器件⏹逆变器分类⏹电压型逆变电路主要特点⏹单相电压型半桥逆变电路的原理、电压电流波形和计算（基波幅值、有效值），反馈二极管的作用。
2021电力电子技术复习提纲
2021电力电子技术复习提纲第一章电力电子技术的定义、电力变换的四大类、电力电子技术的研究对象、电力电子技术的发展历史第2章电力电子器件的定义与信息电子设备相比，电力电子设备的特点电力电子器件的主要工作状态，电力电子器件的主要损耗，冷却方式（哪种最常用）电力电子设备的系统组成电力电子设备的分类电力二极管：封装类型，电气符号，主要类型，应用场合晶闸管：封装类型、电气符号、主要衍生装置、英文缩写、应用场合、门极关断晶闸管、功率晶体管：英文缩写、电气符号、应用场合、功率场效应晶体管：分类、应用场合、英文缩写、电气符号、，绝缘栅双极晶体管：电气符号、主要类型、应用场合熟悉其他新型电力电子器件有哪些，当前电力电子器件的发展趋势掌握课后p421~5第三章整流器的定义、整流器电路的分类、单相：主要的典型单相可控整流电路1）单相半波可控整流电路：电路、带阻性负载、阻性电感负载和续流二极管（续流二极管的功能）电路的工作状态、相应的电路波形、相关计算、晶闸管正反向峰值电压、相移范围和导通角2）单相桥式全控整流电路：电路，带阻性负载、阻感负载、反电动势负载的电路工作情况，对应的电路波形，相关计算，晶闸管承受正反向峰值电压，移相范围，导通角3）单相全波可控整流电路：电路、带阻性负载和阻性负载电路的工作状态、相应的电路波形、相关计算、晶闸管承受正负峰值电压、移相范围和导通角。
它主要不同于单相桥式全控整流电路。
三阶段：自然换相点的概念1）三相半波可控整流电路：电路、阻性负载和阻性负载电路的工作状态、相应的电路波形、相关计算、晶闸管承受正负峰值电压、相移范围、导通角、，电阻负载下间歇输出电压的临界触发角2）三相桥式全控整流电路：电路，带阻性负载、阻感负载电路工作情况，对应的电路波形，相关计算，晶闸管承受正反向峰值电压，移相范围，导通角，电阻负载时输出电压断续的临界触发角变压器漏感对整流电路的影响及相关计算，换相重叠角的概念以及整流电路谐波和无功功率的影响什么是逆变？为什么逆变？逆变的种类？发生有源逆变的条件？逆变失败的原因？最小逆变角p953,4,5,6,7,9,10,11,12,13,16,26,29课后第四章逆变的定义，逆变的分类，有源逆变和无源逆变的概念换向的概念，换向方式，各种换向方式的适用范围，掌握负荷换向的工作原理，掌握强制换向的工作原理和分类，哪些换向方式属于自换向，哪些属于外换向无源逆变电路的分类：电压型和电流型电压型逆变电路的主要特点单相半桥逆变电路：电路、工作原理及波形、特性单相全桥逆变电路：电路、工作原理及波形、特性三相电压型逆变电路：工作模式、电路、工作原理、电流型逆变电路的主要特性单相电流型逆变电路：电路，工作原理p1181，2，3，4，6第五章1、斩波电路主要基本斩波电路、斩波电路的控制方式和控制原理降压斩波电路：电路、工作原理和波形、相关计算升压斩波电路：电路、工作原理和波形、相关计算升压斩波电路：电路、工作原理和波形、相关计算2。
电力电子技术复习提纲
电力电子技术复习题第一章1电力电子技术定义：是使用电力电子器件对电能进行变换和控制的技术，是应用于电力领域的电子技术，主要用于电力变换。
2 电力变换的种类（1）交流变直流AC-DC：整流（2）直流变交流DC-AC：逆变（3）直流变直流DC-DC：一般通过直流斩波电路实现（4）交流变交流AC-AC：一般称作交流电力控制3 电力电子技术分类：分为电力电子器件制造技术和变流技术4.电力电子技术的诞生1957年美国通用电气公司研制出第一个晶闸管，1904年出现电子管，1947年美国著名贝尔实验室发明了晶体管。
5 电子技术分为信息电子技术与电力电子技术。
信息电子技术主要用于信息处理，电力电子技术主要用于电力变换。
第2章电力电子器件1、电力电子器件一般工作在开关状态。
2、在通常情况下，电力电子器件功率损耗主要为通态损耗，而当器件开关频率较高时，功率损耗主要为开关损耗。
3、电力电子器件组成的系统，一般由_控制电路、驱动电路、主电路三部分组成，由于电路中存在电压和电流的过冲，往往需添加保护电路。
4、按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为单极型器件、双极型器件、复合型器件三类。
5、电力二极管的工作特性可概括为承受正向电压导通，承受反相电压截止。
6、电力二极管的主要类型有普通二极管、快恢复二极管、肖特基二极管。
7、晶闸管的基本工作特性可概括为正向电压门极有触发则导通、反向电压则截止。
8、GTO的多元集成结构是为了便于实现门极控制关断而设计的。
10、电力MOSFET的通态电阻具有正温度系数。
11、IGBT 的开启电压UGE（th）随温度升高而略有下降，开关速度小于电力MOSFET 。
12、按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为电压驱动型和电流驱动型两类。
13、属于不可控器件的是电力二极管，属于半控型器件的是晶闸管，属于全控型器件的是 GTO 、GTR 、电力MOSFET 、IGBT _；属于单极型电力电子器件的有电力MOSFET，属于双极型器件的有电力二极管、晶闸管、GTO 、GTR，属于复合型电力电子器件得有 IGBT ；在可控的器件中，容量最大的是晶闸管，工作频率最高的是电力MOSFET，14、晶闸管触发的触发脉冲要满足哪几项基本要求？答：（1）触发信号应有足够的功率；（2）触发脉冲应有一定的宽度，脉冲前沿尽可能陡，使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通；（3）触发脉冲必须与晶闸管的阳极电压同步，脉冲移相范围必须满足电路要求。
《电力电子技术》期末复习提纲
《电力电子技术》期末复习提纲电力电子技术是电气工程的一个重要分支，广泛应用于电力变换与控制领域。
以下是《电力电子技术》期末复习提纲。
一、电力电子技术概述1.电力电子技术的定义和发展历程2.电力电子技术的应用领域和重要性二、电力电子器件1.二极管、可控硅、晶闸管等常用电力电子器件的结构和特性2.电力电子器件的工作原理和应用场合3.电力电子器件的优缺点及选型注意事项三、电力电子电路1.单相和三相电压变换电路的基本组成和特点2.线性和非线性负载电压变换电路的特点和应用3.电力电子电路的控制策略和控制方法四、PWM调制技术1.PWM调制技术的定义、作用和优点2.固定频率PWM调制和变频PWM调制的原理和特点3.PWM调制技术在电力电子中的应用实例五、直流调速技术1.直流电机的基本结构和工作原理2.直流调速系统的基本组成和工作原理3.直流调速系统的调压和调速方式及其特点六、交流调速技术1.变频调速技术的基本原理和分类2.单相和三相交流调速电机的控制策略和控制方法3.交流调速系统的应用领域和发展趋势七、电力电子变换器1.逆变器、换流器和变频器的基本结构和工作原理2.电力电子变换器的功率流动和电磁干扰问题3.电力电子变换器的控制方法和改进措施八、电力电子在电力系统中的应用1.变压器的主动无功补偿技术2.电力电子调压技术在输电线路中的应用3.可控变压器在高压输电系统中的应用实例以上是《电力电子技术》期末复习提纲，每个知识点都需要理解其基本原理、应用场合以及相关的控制方法和技术。
复习时要结合教材、课件、课堂笔记等资料进行系统的学习和总结，重点掌握各个知识点的关键概念和关键流程，同时进行习题和例题的练习，加深对知识点的理解和运用能力。
希望以上提纲对你的复习有所帮助，祝你成功完成期末考试！。
《电力电子技术》期末复习提纲
《电力电子技术》期末复习提纲绪论1 电力电子技术定义：是使用电力电子器件对电能进行变换和控制的技术，是应用于电力领域的电子技术，主要用于电力变换。
2 电力变换的种类（1）交流变直流AC-DC：整流（2）直流变交流DC-AC：逆变（3）直流变直流DC-DC：一般通过直流斩波电路实现（4）交流变交流AC-AC：一般称作交流电力控制3 电力电子技术分类：分为电力电子器件制造技术和变流技术。
第1章电力电子器件1 电力电子器件与主电路的关系（1）主电路：指能够直接承担电能变换或控制任务的电路。
（2）电力电子器件：指应用于主电路中，能够实现电能变换或控制的电子器件。
2 电力电子器件一般都工作于开关状态，以减小本身损耗。
3 电力电子系统基本组成与工作原理（1）一般由主电路、控制电路、检测电路、驱动电路、保护电路等组成。
（2）检测主电路中的信号并送入控制电路，根据这些信号并按照系统工作要求形成电力电子器件的工作信号。
（3）控制信号通过驱动电路去控制主电路中电力电子器件的导通或关断。
（4）同时，在主电路和控制电路中附加一些保护电路，以保证系统正常可靠运行。
4 电力电子器件的分类根据控制信号所控制的程度分类（1）半控型器件：通过控制信号可以控制其导通而不能控制其关断的电力电子器件。
如SCR晶闸管。
（2）全控型器件：通过控制信号既可以控制其导通，又可以控制其关断的电力电子器件。
如GTO、GTR、MOSFET和IGBT。
（3）不可控器件：不能用控制信号来控制其通断的电力电子器件。
如电力二极管。
根据驱动信号的性质分类（1）电流型器件：通过从控制端注入或抽出电流的方式来实现导通或关断的电力电子器件。
如SCR、GTO、GTR。
（2）电压型器件：通过在控制端和公共端之间施加一定电压信号的方式来实现导通或关断的电力电子器件。
如MOSFET、IGBT。
根据器件内部载流子参与导电的情况分类（1）单极型器件：内部由一种载流子参与导电的器件。
电力电子复习提纲 南京工程学院
Power MOSFET 工作在开关状态是在截止区和非饱和区之间进行来回转 换，中间经过饱和区；
IGBT 工作在开关状态是在正向阻断区和饱和区之间进行来回转换，中间 经过有源区； （8）Power MOSFET
①使用时注意寄生二极管的影响 ②通态电阻具有正的温度系数，对并联时均流有利 （9）IGBT ①IGBT 的特性和参数特点 ②◆擎住效应或自锁效应：在 IGBT 内部寄生着一个 N − PN + 晶体管和作为
5
第三章 整流电路
1、复习方法 （1）电路原理图 （2）工作原理 （3）波形分析 （4）定量计算 ①输出电压、电流的平均值和有效值②流过晶闸管电流的平均值、有效值③变 压器二次绕组电流④元器件和设备选取⑤功率因数⑥变压器二次绕组电流和输 出电压的谐波分析 （5）主要特点 2、基本概念： （1）相控和斩控 （2）自然换相点 （3）控制角 （4）导通角 （5）移相范围 （6）同步 （7）导电停止角 （8）换流或换相 （9）单拍和双拍 （10）直流磁化 （11）基波和谐波 （12）总谐波畸变率（THD） （13）电压或电流纹波因数 3、基本公式见附表： （1）阻感负载时，注意电感电流不能突变，电感反感应电动势阻止电流的变化， 由于电感的储能在电源电压变负后晶闸管会继续导通，输出电压出现负的部分。 负载电流随负载电感的大小而变化，通常情况下讨论负载电感很大（电感极大、
（2）直流斩波电路对输出电压的三种控制方式：PWM、PFM、HM （3）升压型直流斩波电路输出电压高于电源电压的原因 3、基本公式：
输出电压 输出电流 电感电流纹波 电容电压纹波
降压
αU d
1 α Id
α (1 − α )Ud fL
α (1 − α )Ud 8 f 2LC
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电力电子技术》复习提纲期末考试：总成绩分配比例：平时10%+实验20%+期末70%题型：填空、简答、计算、分析题（1308、1309）第一章绪论本章要点：1、电力电子技术概念。
2、电力变换的种类。
1电力电子技术定义：是使用电力电子器件对电能进行变换和控制的技术，是应用于电力领域的电子技术，主要用于电力变换。
2 电力变换的种类：（1）交流变直流AC-DC：整流（2）直流变交流DC-AC：逆变（3）直流变直流DC-DC：一般通过直流斩波电路实现（4）交流变交流AC-AC：一般称作交流电力控制3 电力电子技术分类：分为电力电子器件制造技术和变流技术4.电力电子技术的诞生1957年美国通用电气公司研制出第一个晶闸管，1904年出现电子管，1947年美国著名贝尔实验室发明了晶体管。
5 电子技术分为信息电子技术与电力电子技术。
信息电子技术主要用于信息处理，电力电子技术主要用于电力变换。
第2章电力电子器件本章要点：1、电力电子器件的分类。
2、晶闸管的基本特性和主要参数（额定电流和额定电压的确定）。
3、全控型器件的电气符号。
复习参考：P42 2、3、41、电力电子器件一般工作在开关状态。
2、通常情况下，电力电子器件功率损耗主要为通态损耗，而当器件开关频率较高时，功率损耗主要为开关损耗。
3、电力电子器件组成的系统，一般由控制电路、驱动电路、主电路三部分组成，由于电路中存在电压和电流的过冲，往往需添加保护电路。
4、按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为单极型器件、双极型器件、复合型器件三类。
5、按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为电压驱动型和电流驱动型两类。
6、属于不可控器件的是电力二极管，属于半控型器件的是晶闸管，属于全控型器件的是GTO 、GTR 、电力MOSFET 、IGBT ；属于单极型电力电子器件的有电力MOSFET，属于双极型器件的有电力二极管、晶闸管、GTO 、GTR，属于复合型电力电子器件得有IGBT ；在可控的器件中，容量最大的是晶闸管，工作频率最高的是电力MOSFET 。
7、电力二极管的工作特性可概括为承受正向电压导通，承受反向电压截止。
8、晶闸管的基本工作特性可概括为：承受正向电压且门极有触发电流则导通、反向电压则截止。
9、IGBT 的开启电压U GE （th ）随温度升高而略有下降，开关速度小于电力MOSFET 。
10、使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流。
11、维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
12、晶闸管通态平均电流I T(A V)与晶闸管实际承担电流的有效值之比为1:1.57。
第3章 整流电路本章要点：1、单相桥式全控整流电路（带电阻、阻感、反电动势负载）：主电路结构、工作原理、α移相范围、波形、参数计算、器件选型。
2、三相半波可控整流电路（带电阻、阻感负载）：同上。
3、三相桥式全控整流电路（带电阻、阻感负载）：同上。
4、变压器漏感对整流电路的影响（换相重叠角γ对Ud 的影响）。
5、整流电路有源逆变的定义、产生条件、失败原因。
复习参考:P50 例3-1 、P95 3、5、11、13、26、29、301、电阻负载的特点是电压和电流成正比且波形相同。
2、阻感负载的特点是流过电感的电流不能突变。
3、单相桥式全控整流电路中：带纯电阻负载时，α角移相范围为0~180O ，单个晶闸管所承受的最大正向电压22 2；带阻感负载时，α角移相范围为0~90O ，单个晶闸管所承受的最大正22；带反电动势负载时，欲使电阻上的电流不出现断续现象，可在主电路中直流输出侧串联一个平波电抗器。
42，晶闸管控制角α的最大移相范围是0~150o ，使负载电流连续的条件为o 30≤α（U2为相电压有效值)；带阻感负载时，移相范围为0~90o 。
5、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差120o 。
6、三相桥式全控整流电路带电阻负载时，电路移相范围是0~120o ，使u d 波形连续的条件是o 60≤α。
72，随负载加重Ud 逐渐趋近于0.9 U 2，通常设计时，应取RC≥（1.5-2.5）T ，此时输出电压为Ud≈1.2U 2(U 2为相电压有效值，T 为交流电源的周期)。
8、逆变电路中，当交流侧和电网连结时，这种电路称为有源逆变。
9、在整流电路中，能够实现有源逆变的有：单相全波、三相桥式整流电路等（可控整流电路均可）。
工作在有源逆变状态的条件是：（1）要有直流电动势，其极性和晶闸管导通方向一致，其值大于变流器直流侧平均电压；（2）要求晶闸管的控制角α> 90O，使输出平均电压U d为负值。
10、要使三相全控桥式整流电路正常工作，对晶闸管触发方法有两种，一是用大于60º小于120º的宽脉冲触发；二是用脉冲前沿相差60º的双窄脉冲触发。
11、什么是逆变失败？逆变失败后有什么后果？形成的原因是什么？答：（1）逆变失败指的是：逆变过程中因某种原因使换流失败，该关断的器件末关断，该导通的器件末导通。
从而使逆变桥进入整流状态，造成两电源顺向联接，形成短路。
（2）逆变失败后果是严重的，会在逆变桥与逆变电源之间产生强大的环流，损坏开关器件。
（3）产生逆变失败的原因：一是逆变角太小；二是出现触发脉冲丢失；三是主电路器件损坏；四是电源缺相等。
留出充足的换向裕量角β等。
12、单相桥式全控整流电路、三相桥式全控整流电路中，当负载分别为电阻负载或电感负载时，要求的晶闸管移相范围分别是多少？答：单相桥式全控整流电路，当负载为电阻负载时，要求的晶闸管移相范围是0 ~ 180︒，当负载为电感负载时，要求的晶闸管移相范围是0 ~ 90︒。
三相桥式全控整流电路，当负载为电阻负载时，要求的晶闸管移相范围是0 ~ 120︒，当负载为电感负载时，要求的晶闸管移相范围是0 ~ 90︒。
第4章逆变电路本章要点：1、四种换流方式；2、电压型逆变电路的特点；3、电流型逆变电路的特点；4、单相电压型全桥逆变电路工作原理5、三相电压型桥式逆变电路工作原理、波形、输出电压计算。
复习参考：P106 例4-1 、P118 1、2、3、4、51、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为有源逆变器与无源逆变器两大类。
2、有源逆变指的是把直流电能转变成交流电能送给负载。
3、有源逆变装置是把逆变后的交流能量送回电网。
4、当交流侧接在电网上称为有源逆变，当交流侧直接和负载连接时称为无源逆变5、换流方式各有那几种？各有什么特点？答：换流方式有4种：（1）器件换流：利用全控器件的自关断能力进行换流。
全控型器件采用此换流方式。
（2）电网换流：由电网提供换流电压，只要把负的电网电压加在欲换流的器件上即可。
（3）负载换流：由负载提供换流电压，当负载为电容性负载即负载电流超前于负载电压时，可实现负载换流。
（4） 强迫换流：设置附加换流电路，给欲关断的晶闸管强追施加反向电压换流称为强迫换流。
晶闸管电路不能采用器件换流，根据电路形式的不同采用电网换流、负载换流和强迫换流3种方式。
6、什么是电压型逆变电路？有什么特点？答：直流侧电源为电压源的逆变电路称为电压型逆变电路。
电压型逆变电路的特点如下：(1) 直流侧为电压源或并联大电容，直流侧电压基本无脉动。
(2) 输出电压为矩形波，输出电流因负载阻抗不同而不同。
(3) 阻感负载时需提供无功功率,直流侧电容起缓冲无功能量的作用。
为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂并联反馈二极管。
7、电压型逆变电路中反馈二极管的作用是什么？为什么电流型逆变电路中没有反馈二极管？答：在电压型逆变电路中，当交流侧为阻感负载时需要提供无功功率，直流侧电容起缓冲无功能量的作用。
为了给交流侧向直流侧反馈的无功能量提供通道,逆变桥各臂都并联了反馈二极管。
当输出交流电压和电流的极性相同时，电流经电路中的可控开关器件流通，而当输出电压电流极性相反时，由反馈二极管提供电流通道。
8、在电流型逆变器中，输出电压波形为 正弦波 ，输出电流波形为方波。
第5章 直流-直流变流电路本章要点：1、降压斩波电路：主电路结构、工作原理、波形、Uo 和Io 计算。
2、升压斩波电路：（同上）3、升降压斩波电路、Cuk 斩波电路、Sepic 斩波电路和Zeta 斩波电路：电路结构、工作原理、输入输出关系。
复习参考：P122 例5-1、P124 例5-3、P138 1、2、4、5、61、直流斩波电路完成的是直流到直流的变换。
2、直流斩波电路中最基本的两种电路是降压斩波电路和升压斩波电路。
3、直流斩波电路有哪三种控制方式？简述其控制原理。
答：（1）第一种调制方式为：保持开关周期不变，改变开关导通时间t on 称为脉宽调制。
（2）第二种调制方式为：保持开关导通时间t on 不变，改变开关周期，称为频率调制。
（3）第三种调制方式为：同时改变周期T 与导通时间t on 。
使占空比改变，称为混合调制。
4、升压斩波电路的基本工作原理？答：当V 处于通态时，电源E 向电感L 充电，设充电电流为I 1，L 值很大，I 1基本恒定，同时电容C 向负载供电，C 很大，使电容器电压U 0基本不变，设V 处于通态的时间为t on ，在t on 时间内，电感L 上积蓄的能量为1on EI t ；当V 处于断态时，E 与L 同时向电容充电，并向负载R 提供能量。
设V 处于断态的时间为t off ，在t off 时间内L 释放的能量为O 1off (U -E)I t ，在一周期内L 积蓄的能量与释放的能量相等。
可求得：O offT U E t ，分析不难看出该斩波电路是升压斩波电路。
第6章交流—交流变流电路本章要点：1、单相交流调压电路带电阻负载：主电路结构、工作原理、UoIoλ计算2、交流调压电路的工作原理和控制对象。
3、交流调功电路的工作原理及控制对象。
4、单相交-交变频电路工作原理、输入输出特性。
复习参考：P161 2、3、41、改变频率的电路称为变频电路，变频电路有交交变频电路和交直交变频电路两种形式，前者又称为直接变频电路，后者也称为间接变频电路。
2、单相交流调压电路带电阻负载，其导通控制角α的移相范围为0~180O，随α的增大，Uo降低，功率因数λ降低。
3、晶闸管投切电容器选择晶闸管投入时刻的原则是：该时刻交流电源电压应和电容器预先充电电压相等。
