MTP光纤连接器

MTP光纤连接器

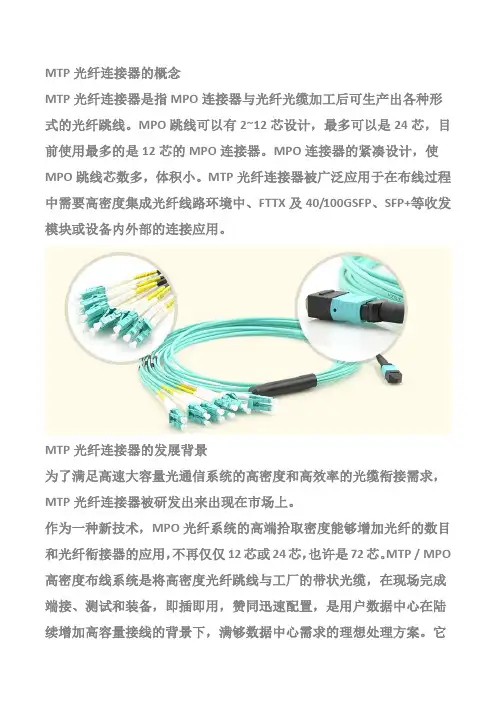

MTP光纤连接器的概念MTP光纤连接器是指MPO连接器与光纤光缆加工后可生产出各种形式的光纤跳线。

MPO跳线可以有2~12芯设计,最多可以是24芯,目前使用最多的是12芯的MPO连接器。

MPO连接器的紧凑设计,使MPO跳线芯数多,体积小。

MTP光纤连接器被广泛应用于在布线过程中需要高密度集成光纤线路环境中、FTTX及40/100GSFP、SFP+等收发模块或设备内外部的连接应用。

MTP光纤连接器的发展背景为了满足高速大容量光通信系统的高密度和高效率的光缆衔接需求,MTP光纤连接器被研发出来出现在市场上。

作为一种新技术,MPO光纤系统的高端拾取密度能够增加光纤的数目和光纤衔接器的应用,不再仅仅12芯或24芯,也许是72芯。

MTP / MPO 高密度布线系统是将高密度光纤跳线与工厂的带状光缆,在现场完成端接、测试和装备,即插即用,赞同迅速配置,是用户数据中心在陆续增加高容量接线的背景下,满够数据中心需求的理想处理方案。

它具有安装简单、施工速度快、设计紧凑、精度高、即插即用等特色。

MTP光纤连接器的常见类型MTP光纤连接器按应用分为MPO主干光纤跳线和MPO分支光纤跳线。

MPO主干光纤跳线作为MTP/MPO模块的永久性连接,它们可以灵活地改变在光纤面板的连接形式。

MPO分支光纤跳线提供一个过渡,在多光纤跳线到单根光纤跳线或双工连接器之间。

这些光纤跳线为需要100G模块,包括CFP 、CFP2和CFP4系列的所有的网络和设备,提供各种应用。

MTP光纤连接器按连接类型分为转接型与非转接型,转接MTP光纤连接器的种类繁多,有带状MTP光纤连接器、束状MTP光纤连接器,通过分支器(圆形或方形)扇出的MTP光纤连接器,一般可以转接出2~24芯0.9或2.0光缆分支,连接头类型由客户指定,推荐选用亚太品牌的多接口:FC、LC、SC以及ST等类型,各种形式的MTP光纤连接器产品,皆符合Telcordia-GR-326、IEC标准及Rohs要求。

MPO连接器是什么?应用在哪里?

MPO连接器是什么?应用在哪里?

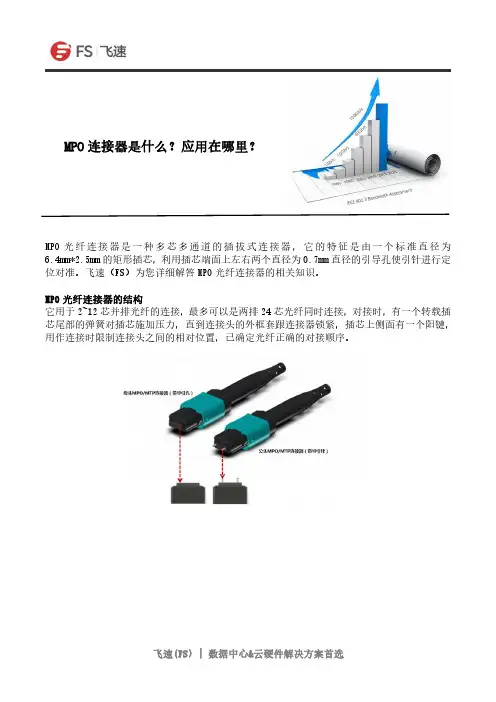

MPO 光纤连接器是一种多芯多通道的插拔式连接器,它的特征是由一个标准直径为6.4mm*2.5mm 的矩形插芯,利用插芯端面上左右两个直径为0.7mm 直径的引导孔使引针进行定位对准。

飞速(FS)为您详细解答MPO 光纤连接器的相关知识。

MPO 光纤连接器的结构它用于2~12芯并排光纤的连接,最多可以是两排24芯光纤同时连接,对接时,有一个转载插芯尾部的弹簧对插芯施加压力,直到连接头的外框套跟连接器锁紧,插芯上侧面有一个阳键,用作连接时限制连接头之间的相对位置,已确定光纤正确的对接顺序。

MPO 连接器是什么?应用在哪里?MT插芯是确定连接器连接特性的关键部分,插芯具有两个引导针和若干个引导孔,引导针和光纤孔的间距分别为4.6mm和0.25mm,为了得到单模光纤的低插入损耗,光纤孔的设计位置错位必须小于或者等于1μm。

按照现有的MT插芯设计标准,要把连接器的芯数提高到12芯以上,在插芯端面上吧光纤排成1列已经很困难,于是出现了把光纤排成两行和两行元以上的阵列插芯。

传统包含MT插芯的MPO连接器中,反复的插拔会是引孔的端面发生损伤,影响稳定性,通过在大哦引孔近端面处设置倾角,可以有效的降低损耗。

按照MT插芯的研磨方式,MPO连接器可以分为MOP平面连接器PC,MPO斜面连接器APC(8度的斜面)MPO连接器单/多模光学性能1、MPO单模光纤连接器的插头光学性能指标任意插头通过标准设配器与标准插头的最大插入损耗小于等于0.8dB;回波损耗大于30dB (MPO/PC),大于50dB(MPO/APC)两个连接头通过适配器任意连接的最大插入损耗小于等于1dB;回波损耗大于20dB(MPO/PC),大于40dB(MPO/APC)2、MPO多模光纤连接器的插头光学性能指标任意插头通过标准设配器与标准插头的最大插入损耗小于等于0.7dB两个连接头通过适配器任意连接的最大插入损耗小于等于1dBMPO连接器的优势体积小,体积比SC型连接器还小;精度高,精密的MT导引针和导引孔保证了光纤对接的准确;密度大,采用精确的几何设计,能够支持12~72芯甚至96芯的光纤连接MPO连接器的应用数据中心高密度环境下应用;光纤到户、到楼中应用;分光器、40G/100GSFP、SF+光模块内部连接应用两端连着MPO连接器的光缆就是MPO光纤跳线,由于MPO连接器结构设计十分紧凑,使MPO 光纤跳线具有芯数多和体积小的特点。

mtp工艺技术

mtp工艺技术

mtp工艺技术MTP工艺技术(MTP Technology)是一种用于高密度光纤连接件制造的先进工艺技术。

MTP(Multi-fiber Termination Push-on)连接件是一种多芯光纤连接件,通过一次插拔就可以连接和断开多根光纤。

相比传统的单芯光纤连接件,MTP 连接件不仅能够提供更高的密度与速度,同时也能够减少光纤布线的时间与成本。

因此,MTP工艺技术在光纤通信领域得到了广泛的应用。

MTP工艺技术的制造过程非常精密和复杂。

首先,在光纤的缆线上进行裸光纤的保护,以防止光纤在制作过程中受损。

然后,通过熔融键合或热缩套管等方式将光纤进行单纤或多纤的组装和连接。

在组装和连接的过程中,需要保持光纤的精确对位和对中,以确保光信号的传输和接收的准确性。

最后,通过机械插芯的设计和制作,使得MTP连接件能够进行快速和稳定的插拔。

MTP工艺技术具有很多优点。

首先,由于MTP连接件可以一次连接多根光纤,因此能够大幅提高光纤信号的传输速度和带宽。

其次,MTP连接件采用了精密的光学设计和制造工艺,可以提供低插入损耗和高反射损耗,从而增强了光信号的稳定性和可靠性。

此外,MTP连接件的小巧设计和高密度安装方式,能够有效节省光纤布线的空间和成本。

MTP工艺技术广泛应用于数据中心、电信网络、计算机网络和广播电视等领域。

在数据中心中,MTP连接件可以实现大规模光纤布线和高密度光纤连接,并能够支持高速、高带宽的数据传输。

在电信网络中,MTP连接件可以提供稳定和可靠的光纤信号传输,以满足不同用户的需求。

在计算机网络中,MTP连接件可以提供快速、可靠和高效的光纤连接,以支持大规模数据传输和处理。

在广播电视中,MTP连接件可以提供高质量和高清晰度的光纤信号传输,以满足用户对视听体验的要求。

总而言之,MTP工艺技术是一种用于高密度光纤连接件制造的先进工艺技术。

它通过精密的光学设计和制造工艺,实现了快速、稳定和可靠的多芯光纤连接。

常见光纤连接器介绍

常见光纤连接器介绍

常见光纤连接器介绍光纤连接器是将光纤连接到光纤设备中的关键部件,它是光纤通信传输中的重要组成部分。

光纤连接器具有连接简单、传输效率高、损耗小、抗干扰性好等优点,被广泛应用于各种光纤通信和数据传输领域。

常见的光纤连接器主要包括FC(Fiber Connector)、SC(Subscriber Connector)、ST(Straight Tip Connector)、LC (Lucent Connector)和MTP/MPO(Multi-Fiber Termination Push-On)。

下面将逐一介绍这几种常见的光纤连接器。

首先是FC型连接器,他是一种常用而古老的光纤连接器,起源于1979年,常用于单模光纤应用。

FC连接器通过螺纹锁紧方式连接,具有连接牢固、高维护性、抗震抗振等优点,但安装较为复杂。

接下来是SC型连接器,他是一种常见且普遍使用的光纤连接器,通常用于多模光纤和单模光纤的连接。

SC连接器与FC连接器相似,但采用了插板式连接方式,连接方便快捷。

SC连接器具有容易掌握安装技巧、容易进行维护等特点,广泛应用于局域网、数据中心和广域网等领域。

ST型连接器是一种主要用于多模光纤系统的光纤连接器,它与FC连接器类似,也是采用螺纹连接方式。

ST连接器具有结构简单、连接牢固等优点,常用于局域网、电视信号传输等。

LC型连接器是一种小型光纤连接器,常用于高密度应用和数据中心。

LC连接器采用了夹持式连接方式,连接简便且可靠。

LC连接器在数据传输中具有低插入损耗、高反射损耗等优点,广泛应用于高速传输和高密度光纤设备。

MTP/MPO型连接器是一种多纤维光纤连接器,用于高密度连接需求。

MTP/MPO连接器采用了一种特殊的插拔设计,可以同时插接多个纤芯,为大规模的高速数据传输提供了便利。

MTP/MPO连接器广泛应用于数据中心、计算机集群和存储应用等领域。

总结起来,常见的光纤连接器包括FC、SC、ST、LC和MTP/MPO等。

MPOMTP课件

MPOMTP课件

优势
• 体积小,体积比SC型连接器还小; • 精度高,精密的MT导针和导针孔保证了光 纤对中的准确; • 密度大,采用精确的几何设计,能够支持 12-72芯甚至96芯的光纤连接。
光纤种类
• 可用于单模(9/125)、多模(50/125、 62.5/125) • 现在市场最畅销的为OM3万兆光纤
• 数据中心MPO高密度布线系统
MPO/MTP型光纤活动连接器
MPO型光纤活动连接器
• MPO型光纤活动连接器是一种多芯多通道插拔式 连接器。它的特征是由一个标称直径为 6.4mm×2.5mm矩形插针体,利用插针体端面上 左右两个0.7mm直径的导针孔与导针进行定位对 中。它应用于2-12芯并排光纤的活动连接。最多 可以是两排24芯光纤同时连接。对接时,由一个 装在插针体尾部的弹簧,对插针体施加一轴向的 压力,直到连接头的外框套跟适配器锁紧。插针 体上侧面有一个阳(凸)键,用作连接时限制连 接头之间的相对位置,以确定光纤正确的对接顺 序。
• SFP+收发器
• XFP收发器
• MPO-12SC/UPC-SM-混合型跳线
• OM3-MM-50/125-扁光缆跳线
• OM3-MM-50/125-圆形光缆跳线
• MPO-12LC/UPC-MM-圆形分支器跳线
• MPO-12FC/UPC-MM-扁分支器跳线
谢谢
• 结束
ቤተ መጻሕፍቲ ባይዱ
• 24芯插针体光基准轴心位置示意图
注:该光基准轴心 示意图如图所示,图 中,基准轴X定义为 基准轴Y及通过两导 针孔之间的中点正交 平行线,基准轴Y定 义为通过两导针孔中 心的垂直线,尺寸单 位为mm。
• 光学参数:插入损耗 和回波损耗
型号 MPO低损耗(SM) 测试波长(nm) 插入损耗(dB)回波损耗(dB) 1310&1550 0.35 0.7 0.3 0.5 55 50 N/A N/A

MTP MPO光纤跳线极性分析

MTP MPO光纤跳线极性分析

MTP/MPO 光纤跳线极性分析在通讯、数据传输领域,光纤连接头的发展远比光缆接头丰富。

为了节省空间,光纤接头向小型化方向发展,随着数据中心的快速发展,云计算,云存储等应用逐渐渗透各个行业,网络通信的带宽要求也随之迅猛增加,而高速高容量高带宽往往需要更大的空间更高的成本,这存在这长期矛盾,因要满足多芯使用的要求,光纤接头开始向MU,MTP/MPO演变。

一个MTP/MPO 多芯接头可以满足8芯,12芯,24芯,目前最高可达144芯的要求。

MTP/MPO光纤配线标准成为了目前高密度高带宽的最佳解决方案。

MTP连接器是一种具有多重创新设计的高性能的MPO连接器,相对于一般的MPO连接器来说,MTP光纤连接器在光学性能和机械性能上都得到了加强。

为了保证MTP/MPO网络系统中极性的准确性,本文我们就如何正确维护MTP/MPO的极性这一问题来进行探讨。

首先,什么是极性呢?一般一个光链路需要两根光纤才能完成整个传输过程。

比如,光模块包括接受端和发射端,使用时,必须确保接收端和发射端是处于互联状态,而在光纤链路两端的发送端(TX)到接收端(Rx)的这种匹配就被称为极性。

在普通的布线系统中,通常使用的是LC、SC之类的连接头,很容易就能匹配,所以不存在极性问题。

但对于预端接、高密度的布线系统,如MTP/MPO连接系统,极性问题必须高度重视。

标准规定的极性方法有三种,即Type A(key up对应key down直通型)、Type B(key up 对应key up/key down对应key down交错型)、Type C(key up对应key down成对交错型)。

MTP/MPO跳线又分为MTP/MPO主干跳线和MTP/MPO分支跳线,不同的类型,不同的芯数,极性也是不同的。

MTP/MPO主干光纤跳线端接MTP/MPO连接器。

主干跳线可以是8芯、12芯、24芯、48芯和72芯。

如图所示,12芯的MTP/MPO极性分类:Type A(直通型):MTP/MPO两端芯数平行排列,1对应1,2对应2....11对应11,12对应12,Key键朝向Key对应UP对应Key对应Down。

mpo光纤的规格

mpo光纤的规格

mpo光纤的规格摘要:1.MPO 光纤概述2.MPO 光纤的规格参数3.MPO 光纤的优点4.MPO 光纤的应用领域正文:【1.MPO 光纤概述】MPO 光纤,全称Multi-fiber Push-on 光纤,即多芯推入式光纤,是一种高密度、小型化的光纤连接器。

相较于传统的SC、ST、FC 等光纤连接器,MPO 光纤具有更高的传输速率、更低的信号衰减以及更小的体积等优点,因此在光通信领域得到了广泛的应用。

【2.MPO 光纤的规格参数】MPO 光纤的规格参数主要包括以下几个方面:(1) 芯数:MPO 光纤连接器可以根据需要有12 芯、24 芯、36 芯、48 芯等多种规格,以满足不同应用场景的需求。

(2) 传输速率:MPO 光纤连接器的传输速率可以达到10Gbps、40Gbps、100Gbps 等不同级别,适用于各种高速传输场景。

(3) 接口类型:MPO 光纤连接器有SC、ST、FC 等不同类型的接口,用户可以根据设备接口选择合适的MPO 光纤连接器。

(4) 插拔次数:MPO 光纤连接器的插拔次数一般在1000 次以上,具有较高的可靠性。

【3.MPO 光纤的优点】MPO 光纤具有以下几个主要优点:(1) 高密度:MPO 光纤连接器具有很高的密度,可以在有限的空间内实现多路光信号的连接。

(2) 高速率:MPO 光纤连接器支持高速率传输,可以满足大数据时代的光通信需求。

(3) 低损耗:MPO 光纤连接器的信号衰减较低,可以保证光信号在长距离传输过程中的质量。

(4) 高可靠性:MPO 光纤连接器具有较高的插拔次数,可以在保证连接质量的同时,实现多次插拔。

【4.MPO 光纤的应用领域】MPO 光纤连接器广泛应用于以下领域:(1) 数据中心:在大型数据中心中,MPO 光纤连接器可以实现高密度、高速率的光信号连接,满足数据传输的巨大需求。

(2) 通信设备:在光纤通信设备中,MPO 光纤连接器可以实现多路光信号的集成与分配,提高设备的传输效率。

mpo光纤线定义

mpo光纤线定义

mpo光纤线定义
MPO光纤跳线是由MPO连接器和光纤光缆组合而成,它是一种高密度的光纤传输跳线。

MPO,全称为Multi-fiber Push On,是MT系列连接器之一。

这种连接器的特点是其插芯端面上左右两个直径为0.7mm的导引孔,这两个导引孔与名为PIN针的导引针进行精准连接,从而实现光信号的传输。

MPO光纤跳线主要包括MPO预端接光纤跳线、MPO分支光纤跳线和MPO扇形光纤。

在实际应用中,MPO比较常见的是12芯、16芯和24芯的版本。

这些不同芯数的MPO光纤跳线分别用于不同的网络环境:例如,12芯MPO光纤跳线主要用于40G网络,而24芯MPO光纤跳线则主要用于100G网络。

对于400G网络,16/32芯的MPO光纤连接器被认为是低时延、超高速传输的最佳解决方案。

此外,关于"公头"和"母头"的问题,公头指的是含有两个PIN针的连接器,而母头则没有。

这两种头的设计使得两端的纤芯排列位置相同,即一端的1对应另外一端的1,一端的12对应另外一端的12。

但是,两端的Key键朝向是相反的,key up对应key down。

总的来说,MPO光纤跳线因其芯数多、体积小、传输速率高等特点,已经成为满足数据中心高密度布线需求的理想方案。

MTP光纤连接器

MTP光纤连接器

MTP光纤连接器的概念MTP光纤连接器是指MPO连接器与光纤光缆加工后可生产出各种形式的光纤跳线。

MPO跳线可以有2~12芯设计,最多可以是24芯,目前使用最多的是12芯的MPO连接器。

MPO连接器的紧凑设计,使MPO跳线芯数多,体积小。

MTP光纤连接器被广泛应用于在布线过程中需要高密度集成光纤线路环境中、FTTX及40/100GSFP、SFP+等收发模块或设备内外部的连接应用。

MTP光纤连接器的发展背景为了满足高速大容量光通信系统的高密度和高效率的光缆衔接需求,MTP光纤连接器被研发出来出现在市场上。

作为一种新技术,MPO光纤系统的高端拾取密度能够增加光纤的数目和光纤衔接器的应用,不再仅仅12芯或24芯,也许是72芯。

MTP / MPO 高密度布线系统是将高密度光纤跳线与工厂的带状光缆,在现场完成端接、测试和装备,即插即用,赞同迅速配置,是用户数据中心在陆续增加高容量接线的背景下,满够数据中心需求的理想处理方案。

它具有安装简单、施工速度快、设计紧凑、精度高、即插即用等特色。

MTP光纤连接器的常见类型MTP光纤连接器按应用分为MPO主干光纤跳线和MPO分支光纤跳线。

MPO主干光纤跳线作为MTP/MPO模块的永久性连接,它们可以灵活地改变在光纤面板的连接形式。

MPO分支光纤跳线提供一个过渡,在多光纤跳线到单根光纤跳线或双工连接器之间。

这些光纤跳线为需要100G模块,包括CFP 、CFP2和CFP4系列的所有的网络和设备,提供各种应用。

MTP光纤连接器按连接类型分为转接型与非转接型,转接MTP光纤连接器的种类繁多,有带状MTP光纤连接器、束状MTP光纤连接器,通过分支器(圆形或方形)扇出的MTP光纤连接器,一般可以转接出2~24芯0.9或2.0光缆分支,连接头类型由客户指定,推荐选用亚太品牌的多接口:FC、LC、SC以及ST等类型,各种形式的MTP光纤连接器产品,皆符合Telcordia-GR-326、IEC标准及Rohs要求。

数据中心MPO/MTP高密度光纤预连接系统的选择

数据中心MPO/MTP高密度光纤预连接系统的选择

如 S — C、S L 等 。 同 理 ,一 根 1 T S C— C 2芯
MP L 光 纤 跳 线 可 以 使 用 1个 MP 插 O— C O 入 光 纤 配 线 架 , 而 分 出 的 6个 双 芯 L 光 纤 C 连 接 器 则 分 别 插 入 6个 交 换 机 或 服 务 器 的 网 络 接 口中。
纤 信 道 并 没 有 出 现 故 障 , 如 果 一 芯 故 障 就
对 6个 信 道 进 行 重 新 插 拔 人 员 ,仍然希 望能 够提高
芯 数 。 根 据 MP 的 发 展 趋 势 。2 O 4芯 、4 8芯 、 7 2芯 MP 即 将 进 入 综 合 布 线 领 域 , 而 它 们 O 的 外 形 机 械 尺 寸 不 变 ,这 就 意 味 着 这 样 简 洁 的 1 配 线 架 结 构 最 终 可 以支 持 5 6芯 、 1 5 U 7 1 2芯 乃至 12 7 8芯 , 这 已 经 超 过 了 光 缆 的 芯 数 ,成
S 、S S T C— C、 L L 的 光 纤 B 以 夕 , 为 C— C 线
合 器 ,事 实 上 已经 有部 分 布线 厂 商 采 用 。本
文 只 是 基 于 笔 者 的 思 路 , 从 产 品 构 思 的 角 度 提 出对 光纤 配 线 架 的认 识 、理 解 、分 析 和 预 估 而已 。 回
了解 决 网络 交 换 机 、服务 器 上 的光 纤 连 接 器
与 配 线 架 的 光 纤 连 接 器 不 相 同 的 问题 ,便
nel e tBulig&Ci fr t n 0 N .7 35 tl n i n i g d t I omai 2 1 6 yn o 1 o15
于 交 换 机 、 服 务 器 的 灵 活 更 换 ,还 应 用 了 许 多两 端 的 光 纤 连 接 器 不 相 同 的 光 纤 跳 线 ,

MPO和MTP光纤连接标准和区别

MPO和MTP光纤连接标准和区别

公司简介亚太线缆(AsiaPacificCable)是一家致力于:网络综合布线、计算机电缆、屏蔽控制电缆、光纤光缆、电力电缆、通讯产品等研发、生产、销售的科技公司,并提供系统解决方案的公司,是全球知名品牌,总部位于北美,通过其运营子公司在亚太地区从事通讯电缆、电力电缆及漆包线等产品的制造与分销,营运范围主要分布于新加坡、泰国、澳大利亚和中国大陆。

其客户群包括:政府机关、国家电网、系统集成商、通信运营商和跨国企业,服务亚太地区电力基础设施,光电通信设施等为用户提供完善的产品和服务。

凭借着“科技至上、品质至上,团队至上,服务至上”的理念,成为全球电缆通讯行业的领先品牌,并拥有实力雄厚的产品设计研发团队,系统方案解决团队,供应链管理团队以及市场营销团队。

亚太线缆为用户搭建稳定可靠的基础构架,帮助企业对未来市场的掌控,协助他们成功。

为促进世界经济互补性,改善世界经济贸易逆差的壁垒,鼓励货物流通、服务、资本、技术的融合。

致力于为全球经济信息化搭建平等互利的平台,为现代智慧城市,互联网带宽的提升与推进提供助力。

公司的目标追求品质可靠追求技术领先追求管理高效追求服务更好亚太线缆—MTP系统方案探讨当今社会互联网发展迅速,随着带宽需求的提升,网络的保密性、安全性的要求就越来越迫切。

亚太屏蔽综合布线产品,在超五类、六类、超六类、七类万兆系统的类型中。

特别是在线缆中,几乎囊括了所有类型的线缆。

●多层屏蔽的应用为了达到理想的屏蔽效果,亚太线缆采用的7类屏蔽万兆双绞线为S/FTP双绞线,即每个线对都有铝箔屏蔽层,而在护套内又裹了一层铜丝网,利用铜、铝两种材料、丝网、金属箔两种结构组合形成了极强的抗电磁干扰效果,使线对之间的电磁干扰(NEXT等)和线对间电磁干扰(ANEXT)都得到了有效的抑制。

这一点在线对屏蔽双绞线的测试报告中得到了数据证明。

●先进的技术与成熟的应用亚太电线电缆公司是一家美资公司,通过其运营子公司在亚太地区从事通讯电缆、电力电缆及通信光缆等产品的制造与分销,营运范围主要分布于新加坡、泰国、加拿大、巴西、澳大利亚及中国台北和大陆地区。

光纤连接器应用场景

光纤连接器应用场景

光纤连接器应用场景光纤连接器是一种用于连接光纤的设备,它能够保证光纤之间的高速传输和稳定性,因此在很多领域都有广泛的应用。

本文将从多个角度介绍光纤连接器的应用场景。

1. 通信领域光纤连接器在通信领域中应用广泛。

随着互联网的快速发展,光纤连接器成为了传输数据的主要设备。

在互联网数据中心、通信基站和光缆系统中,光纤连接器起到了关键的作用。

光纤连接器的高速传输和稳定性能够保证数据传输的质量和速度,从而提高了通信效率。

2. 医疗领域在医疗领域中,光纤连接器也有着广泛的应用。

光纤连接器可以用于医疗设备的连接,如内窥镜、手术器械等,从而实现医疗设备的高速数据传输和实时监测。

同时,光纤连接器还可以用于医疗图像传输,如数字化医疗影像等,保证了医疗图像的高清晰度和清晰度。

3. 工业领域在工业领域中,光纤连接器也有着广泛的应用。

光纤连接器可以用于工业自动化控制系统、制造过程监控、工业机器人等设备的连接,保证了工业设备的高效稳定运行,提高了生产效率和产品质量。

4. 航空航天领域在航空航天领域中,光纤连接器也被广泛应用。

光纤连接器可以用于飞机、卫星等设备中,保证了设备的高速稳定传输和数据传输质量。

同时,光纤连接器还可以用于航空航天领域中的通信系统,如卫星通信等,保证了通信系统的高速稳定传输和通信质量。

5. 家庭领域在家庭领域中,光纤连接器也有着广泛的应用。

随着家庭网络的快速发展,光纤连接器成为了家庭网络的主要设备。

光纤连接器可以用于家庭宽带网络、智能家居等设备的连接,保证了家庭网络的高速稳定传输和数据传输质量。

同时,光纤连接器还可以用于家庭娱乐系统的连接,如高清电视、音响等设备,保证了娱乐系统的高清晰度和清晰度。

光纤连接器在很多领域都有着广泛的应用。

其高速传输和稳定性能够保证数据传输的质量和速度,从而提高了各个领域的效率和质量。

随着技术的不断发展,光纤连接器的应用场景也将不断扩大,为各个领域带来更多的便利和创新。

MPO光纤跳线介绍

MPO光纤跳线介绍

MPO光纤跳线的介绍MPO(Multi-fiber Push On)光纤跳线连接器为MT系列连接器之一,插芯端面左右两个直径为0.7mm的导引孔与导引针(又叫PIN针)进行精准连接。

MPO连接器与光纤光缆加工后可生产出各种形式的MPO跳线。

产品简介为满足高速大容量光通信系统的高密度和高效率的光缆衔接需求,MPO光纤跳线应运而生。

MPO多芯使用技术,不仅有8芯/12芯,甚至72芯或更多。

MTP / MPO高密度布线系统是将高密度光纤跳线与带状光缆,在现场完成迅速配置,是用户数据中心在陆续增加高容量接线的背景下,满够数据中心需求的理想处理方案。

分类与产品展示按应用分:MPO主干光纤跳线和MPO分支光纤跳线。

主干光纤跳线作为MTP/MPO模块的永久性连接,可灵活地改变在光纤面板的连接形式。

分支光纤跳线提供一个过渡,在多光纤跳线到单根光纤跳线或双工连接器之间。

按连接类型分:转接型与非转接型。

转接MPO光纤跳线含带状或束状MPO光纤跳线,通过分支器可转接出2~24芯0.9或2.0光缆分支,连接头类型可选LC、SC、FC及ST等。

产品特点研磨A级端面。

采用日本进口研磨设备及研磨材料,MPO平面连接器,插芯端面为平面研磨状态,先进的制作工艺确保传输更稳定良好的传递性导体。

进口纤芯,日本及美国插芯,严格的检测标准,确保产品品质,高端数据不丢包,完美达到40G,避免干扰,高解析度环保优质。

LSZH低烟无卤防阻燃环保型光缆外皮,杜绝外在信号干扰,提供通透、稳定、敏捷、自然的传输方形人性化设计。

方口对方口,通用性强,满足目前市场上大部分带光纤接口的设备使用设计紧凑。

接头设计紧凑,1个MPO/MTP连接头可容纳12芯,插拔简单便于安装和拆卸防尘帽保护。

接头匹配防尘帽,保护接头端面损伤等现象发生,让线材的使用寿命更长,衰减更小.。

mpo光纤的规格

mpo光纤的规格

mpo光纤的规格摘要:1.引言2.mpo光纤的定义与分类3.mpo光纤的性能指标4.mpo光纤的应用领域5.mpo光纤的发展趋势与展望正文:1.引言随着科技的飞速发展,光纤通信技术在现代通信领域中占据着举足轻重的地位。

mpo光纤作为一种高性能的多芯光纤,具有传输速度快、带宽容量高等优点,被广泛应用于数据中心、通信网络等领域。

本文将为您详细介绍mpo 光纤的规格及性能。

2.mpo光纤的定义与分类mpo光纤是一种多芯光纤,通常由6、8、12或24芯组成。

根据光纤的分类,mpo光纤可分为单模mpo光纤和多模mpo光纤。

单模mpo光纤传输距离更远,带宽容量更高,适用于长距离通信;多模mpo光纤传输距离较短,但成本较低,适用于短距离通信。

3.mpo光纤的性能指标mpo光纤的性能指标主要包括传输速度、带宽容量、传输距离等。

在同等条件下,单模mpo光纤的传输速度和带宽容量要高于多模mpo光纤。

此外,mpo光纤的传输距离受光纤类型、芯数和连接器质量等因素影响。

4.mpo光纤的应用领域mpo光纤广泛应用于数据中心、通信网络、高性能计算等领域。

在数据中心中,mpo光纤可用于连接服务器、存储设备和网络设备,实现高速数据传输;在通信网络中,mpo光纤可用于光纤到户、光纤到楼等场景,提高通信速度和质量;在高性能计算领域,mpo光纤可实现高速计算设备之间的互联。

5.mpo光纤的发展趋势与展望随着5G、云计算、物联网等技术的快速发展,对光纤通信技术的需求将持续增长。

mpo光纤作为高性能的多芯光纤,将在未来的通信网络和数据中心建设中发挥越来越重要的作用。

此外,新型光纤材料和制造工艺的发展将为mpo 光纤的性能提升和成本降低提供有力支持。

总之,mpo光纤作为一种高性能的多芯光纤,具有广泛的应用前景和发展潜力。

MTP光纤跳线

MTP光纤跳线

MTP /MPO 光纤跳线,专为数据中心的高密度应用而设计,在所有网络和设备中的需求就像100G 模块一样,广泛应用于在布线过程中需要高密度集成光纤线路环境中。

MTP 表示多芯端接推入式连接器,由美国Conec 公司设计,是一种具有多重创新设计的高性能的MPO 连接器。

MTP 光纤跳线的名字从MTP 连接器而来,用于电信机房网络设备之间的高密度连接。

本文将介绍飞速光纤供应的MTP 跳线类型、优点、应用程序和解决方案。

MTP 光纤跳线的类型根据不同的标准,MTP 光纤跳线分多种的类型。

根据纤芯数,MTP 光纤跳线分为MTP 单模光纤跳线和MTP 多模光纤跳线。

根据两端的连接器,主要有两种配置的MTP 光纤跳线。

一个是MTP 连接MTP ,通常称为MTP 主干光纤跳线。

另一种是MTP 连接到标准的LC /FC/SC /ST /MTRJ 连接器(通常为MTP-LC ),这通常称为MTP 分支光纤跳线或MTP 扇出型光纤跳线。

MTP 光纤跳线的优势MTP 光纤系统是一个真正创新的一批产品,移动光纤网络进入新的千年。

MTP 连接器的紧凑设计,使MTP 跳线芯数多,体积小,最常用的有12芯和24芯。

它与一个SC 连接器的尺寸相同,可提供高达12根光纤或24根,从而节省在电路卡和机架空间。

使用MTP 主干跳线,可以不要求任何现场端接,安装一个完整的光纤骨干网。

此外,MTP 连接器完全符合所有MPO 连接器的专业标准,与VZ TPR.9431,IEC-61754-7和EIA /TIA-604-5兼容,可以用于更换MPO 连接器来获得更好的性能。

它使用简单推拉式闭锁结构,方便和直观插入和取出。

MTP 光纤跳线,你一定不知道些......MTP跳线采用行业领先的高性能抛光机,辅以MT系列套管设计,有一个装在插芯尾部的弹簧对插芯施加一轴向的压力,直到连接头的外框套跟适配器锁紧。

插芯上侧面有一个凸键,用作连接时限制连接头之间的相对位置,以确定光纤正确的对接顺序,并提供优异的性能。

40G100G200G综合布线中MTPMPO预端接光缆的应用

40G100G200G综合布线中MTPMPO预端接光缆的应用
中心和光纤基础设施环
境。跨越于MDA,HDA与EDA
区域间模块盒或扇出光缆
的连接,其高效的即插即
用架构大大地降低了初始
16
产品介绍
※ MPO-LC 混合型预 端接主干 光缆:
17
产品介绍
※ LC-LC预端接主干光缆:
该光缆两端均采用LC双工一体式 连接器或双工LC连接器,主要应用在 那些需要直接从主干配线区域直接连 接到系统设备的端口或设备区配线架。
这款方案操作者使用简单,缺陷骨干不能拓展,有很大局限性.
11
数据中心预端接布线系统应用配置
10G标准链路:
链路损耗:常规标损 (①0.3+ ②0.6) *2+ ③L*0.0035<2.6dB ,常规需控制在2.2dB.
12
数据中心预端接布线系统应用配置
10G 多次链路:
此链路必须采用低损耗MPO及LC光纤连接器。
20
产品介绍
※ 40GBASE-SR4 (MPO-MPO)光纤跳线:
• 该规格MPO-MPO光纤跳线采用并行4TX及4RX 通道,满足QSFP+SR4 4*10Gb接 口标准。用于40Gb(QSFP)设备传输连接。
• 产品特点: • 可根据用户不同配置要求,选用多模OM3、OM4等光纤规格。 • 新型圆形、小外径特殊结构,实现了更小的主干光缆弯曲半径,使存放和
配MPO适配器用于连接MPO预连接主
干光缆。
19
产品介绍
※ 模块式光纤配线架:
• 光纤转接模块配线架,用于数据中心MDA,IDA或HDA配 线区域光纤主干连接及配线管理,安装于19英寸机架 及机柜中,可安装预连接MPO转接模块、MPO适配器前 面板及常规LC型或SC型适配器面板。

光纤跳线接口类型

光纤跳线接口类型

光纤跳线接口类型随着光纤网络的普及和应用,光纤跳线作为与设备连接的必要组成部分,其接口类型也成为了重要的选择标准。

在光纤跳线的选择过程中,了解不同接口类型的特点、应用场景以及优缺点,能够帮助我们做出更加合适的选择。

本文将介绍几种常见的光纤跳线接口类型,帮助读者更好地了解光纤跳线选择的相关知识。

1. SC接口SC(Subscriber Connector)接口是一种常见的光纤跳线接口类型,其特点是插拔方便,适用于高密度的光纤连接。

SC接口的外形为矩形,带有插入保护套筒,插拔时可以有效避免误差。

在光纤通信领域,SC接口广泛应用于光纤跳线、光纤配线架等设备中。

SC接口的优点是连接稳定可靠,插拔次数多达千次以上,适用于高速传输和高频率的应用。

2. LC接口LC(Lucent Connector)接口是一种小型化的光纤跳线接口类型,适用于高密度、高速传输的应用场景。

LC接口的外形比SC接口小一半,是SC接口的升级版本。

LC接口采用插入按扭式的结构设计,插拔方便且稳定,适用于需要频繁插拔的场景。

LC接口在数据中心、局域网等领域中得到了广泛的应用,其优点是体积小、连接稳定,适用于高密度布线和高速数据传输。

3. ST接口ST(Straight Tip)接口是一种早期的、较为传统的光纤跳线接口类型,其结构采用卡扣式设计。

ST接口的优点是连接牢固、稳定,适用于震动环境下的应用。

ST接口在以太网、局域网等应用场景中使用较为广泛。

然而,ST接口在插拔过程中的对齐要求较高,且插拔次数较SC和LC接口要少,因此在一些要求频繁插拔的应用场景中,ST接口的使用相对较少。

4. FC接口FC(Fiber Connector)接口是一种常用的光纤跳线接口类型,其特点是连接牢固、稳定。

FC接口在光纤通信领域得到了广泛的应用,适用于高速数据传输和精密仪器连接的场景。

FC接口的外形为圆柱形,采用螺旋式的机械结构设计,能够确保光纤连接的可靠性。

mpo国标

mpo国标

mpo国标
MPO国标(Multi-fiber Push-on)是一种多光纤连接器的标准规范。

MPO连接器是一种高密度光纤连接器,能够同时连接多个光纤。

它具有快速安装和连接的特点,适用于高速光纤通信和数据中心应用。

MPO国标规定了MPO连接器的外观尺寸、光纤排列方式、光纤直径等技术指标,以确保不同厂家生产的MPO连接器能够互相兼容。

这样可以方便用户在组建光纤网络时选择不同厂家的设备,同时也促进了市场竞争和技术发展。

MPO国标的主要应用包括高速光纤通信、数据中心、网络设备互联等领域。

它的高密度连接设计使得在有限的空间内可以实现更多的光纤连接,并且能够提供高速、稳定的传输性能。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

如何选择数据中心的高密度光纤预连接系统
——MPO/MTP的发展与应用
EPCOM业务发展总监 万志康
MPO/MTP高密度光纤预连接系统目前主要用于三大领域:数据中心的高密度环境的应用,光纤到大楼的应用,在分光器、40G,100G SFP, SFP+等光收发设备内部的连接应用。

本文着重说明数据中心为什么会采用MPO/MTP高密度光纤预连接系统以及如何选择这种高密度的光纤预连接系统。

在介绍目前为什么有这些场合使用MPO/MTP高密度光纤预连接系统之前,有必要就MPO/MTP做一个简单的介绍。

在通讯、数据传输领域,光纤连接接头的发展远比铜缆接头的发展丰富。

据不完全统计,迄今为止,发展出来的光纤接头达数百种之多,但真正到达大范围使用的也就那么十多种。

纵观其发展,光纤接头有两个明显的发展阶段:第一个阶段:为了节省空间,向小型化方向发展,光纤接头从传统的FC, ST, SC发展为LC, MTRJ, E2000.
第二个阶段: 不仅为了节省空间,而且要满足多芯使用的要求,光纤接头从LC, MTRJ, E2000向MU, MTP/MPO演变,现在一个MTP/MPO多芯接头可以满足2芯,4芯,8芯,12芯,24芯,目前最高可达72芯的要求。

第二个阶段这种发展带来的好处是明显的,查看一下40G、100G对光纤网络传输规范要求就知道了,多芯传输,即8芯或20芯。

这样MPO/MTP就是可以在微小的空间满足高速网络应用的要求。

但对在现场施工的工程师也带来了极大的挑战,甚至于无法完成的任务。

当然现在有了很好的替代方法,那就是制造工厂的预连接系统产品。

MPO/MTP光纤预连接系统在数据中心的应用也就这几年的事情,而且也是MPO/MTP预连接系统目前在国内最主要的应用场合。

究其原因并不如想像的那么高尚,其实是一个必然的选择。

先说第一原因: 数据中心空间总是不够。

就像北京的地铁建成半年,客流量就满了,这其实是有限的资源和无限的需求的一对矛盾,这一现象表现在当前中国的各个领域。

解决空间不够的方法可以采用增加空间或提高空间的利用率,在一个设计好的数据中心增加空间是不现实的,提高空间利用率也就是增大密度。

作为数据中心的两大布线系统:铜缆,光缆布线系统,其实铜缆系统也可以采用高密度,但这种高密度对空间的节省实在有限。

因为不仅无法在既满足高频,又要更大的线经之间找到平衡;高频下电缆的电气传输性能也不易满足,而且还要解决高频电子信号在多芯铜缆传输带来的一系列问题。

当然为了现场安装省事方便的铜缆预连接系统,这是另外一个话题,在此不论。

所以在同样的空间里要得到更多的传输带宽,改用光缆传输是一个必然的选择,但这并不意味着一定需要高密度的光纤预连接系统。

第二个原因是网络速度不断提升带来的结果,就光纤而言,双芯光纤可以支持百兆,千兆以及万兆的应用,但不采用特殊的编码和协议,两芯光纤支持40G和100G就显得困难了。

还好IEEE工作组的200多名专家们经过多年的努力推出了一个标准来支持这样的应用,这就是现在很多人知道的 IEEE802.3ba规范。

研读这本457页的规范标准,在里面对光纤布线传输的定义还是很容易找到,见下图。

我们可以看到单个通道为4芯或者10芯光纤,所以正常的40G和100G光纤网络通讯就是8芯光纤和20芯光纤。

这对传统的数据通讯的双芯光纤传输提出了挑战,即需要采用高密度多芯光纤了,但即使这样也不见得一定要使用高密度多芯光纤预连接系统。

再来看第三个原因,这个原因更加现实,即原有大家熟悉的光纤连接头,例如SC, LC 无论从芯数上和小型化上均无法满足这个高速网络标准中定义的MDI多芯的要求。

另外要想在现场完成这样单根光纤的多芯连接的工作显得非常困难,因为一芯的不合格意味着整根不
合格。

同时很难得到性能的完整保障和也衡南满足性能一致性的要求。

那么把现场如此复杂的工作转移到专门的具有流水线和多种设备的工厂去做是一个必然的选择。

虽然这样做对传统的数据中心布线系统有些挑战,主要表现在设计阶段和现场勘查计算阶段,需要确定每个机柜位置并计算出每条Trunk光缆的精确长度,以便工厂预定生产。

但这点工作对这种满足高速网络的高性能的光纤布线系统以及现场施工带来的可能的性能不确定性而言实在算不了什么。

其实这也是改变我们传统布线思维模式的一个锲机。

其实很多行业产品均可以在工厂预制好。

玩具行业里的乐高,家具行业里的宜家可能已经早就领会了这一思想。

第四个原因,这是系统集成商的解脱,也是用户满意的事情。

因为采用高密度的预连接系统,它可以大大减少现场的安装时间,也大大降低现场施工安装对性能的影响以及性能不确定性的概率。

不仅大大降低了施工难度且性能上更加有保障,也大大减少布线系统安装的空间。

因此它得到广泛使用就不足为奇了。

那么如何做好一个的MPO/MTP高密度光纤预连接系统项目呢?当然要选择高性能的。

不过本人多年来一直强调一个布线工程项目的性能取决于四大要数:即前期设计,产品性能,安装工艺以及项目环境。

在一个传统的非预连接的布线系统项目中,四个要素对项目最终性能的影响基本上可以按各占25%来思考。

但在预连接系统中这个比例就会发生很大变化,由于项目中大量现场的安装,端接工作转移都到前期的预连接产品上来。

同时设计阶段的长度计算的结果也会在工厂得以落实,因此说预连接产品的性能对项目的最终性能会占到50%以上也不为过。

这样的状况会使得在预连接工厂的工作就会变得更加关键。

那么MTP/MPO高密度光纤预连接系统产品的性能是如何在一个生产工厂里得到保障的呢?它和普通的光纤跳线,配线架组装和生产有什么不同呢?
首先这个生产工厂要符合ISO9000等一系列质量管理体系认证,同时生产工艺和产品性能还要符合目前业内最全面和最严格的光纤连接组件生产的标准认证,比如GR326标准。

现在可以生产光纤跳线的工厂比比皆是,但通过Telcordia公司制定的这个GR326标准认证的很少, Telcordia的前身是贝尔通讯实验室,致力于美国标准的发展,包括为架构网络的
产品撰写US/全球的标准。

例如GR326。

其次要了解到MTP/MPO预连接系统产品,无论是Truck还是极性模块,无论是Hardness 还是MPO跳线的加工工艺远比常规的SC、 LC接头要复杂和困难, 加工一个12芯的MPO
接 头绝不仅仅是加工 12个单工SC或单工 LC的工作量和难度的简单叠加。

没有先进的设备,精湛的工艺和多年的经验以及训练有素的人员是无法完成的。

对一致性和可重复性的要求极为苛刻。

举个简单的例子,一个12芯的MPO/MTP接头的插芯的光纤高度要求为几千个nm, 更难的是要保证这些高度的差值要小于几百个nm,这就是对一致性的要求,它是40G 和100G光纤网络对物理连路层性能的要求而来。

放眼中国市场,据笔者了解,能够专门从
事MTP/MPO高密度光纤预连接产品生产的工厂屈指可数,能够大批量生产的就更少,一个多年专门销售给北美市场,经过GR326认证以及美国移动公司verizon认证的EPCOM 算得上少有几个的其中之一。

总结以下,该文探讨了数据中心采用MPO/MTP高密度光纤预连接系统的原因,同时对这一新的系统的选择提出了一点建议,希望对数据中心的用户及从事光纤预连接系统的同行有所帮助。
