初中物理电流、电压、电阻综合训练题

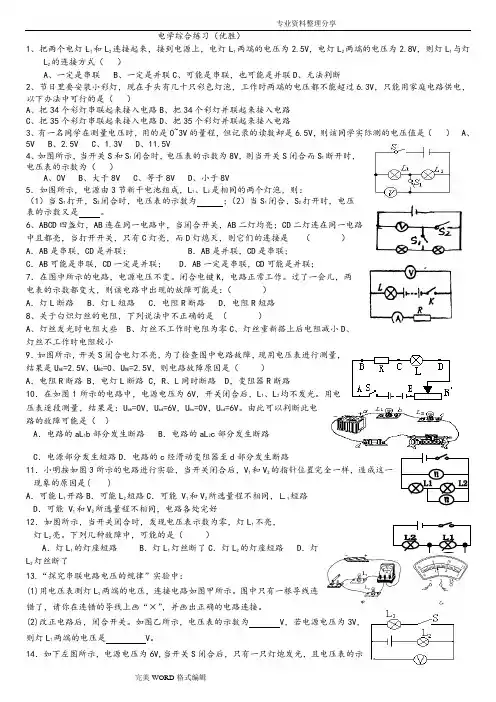

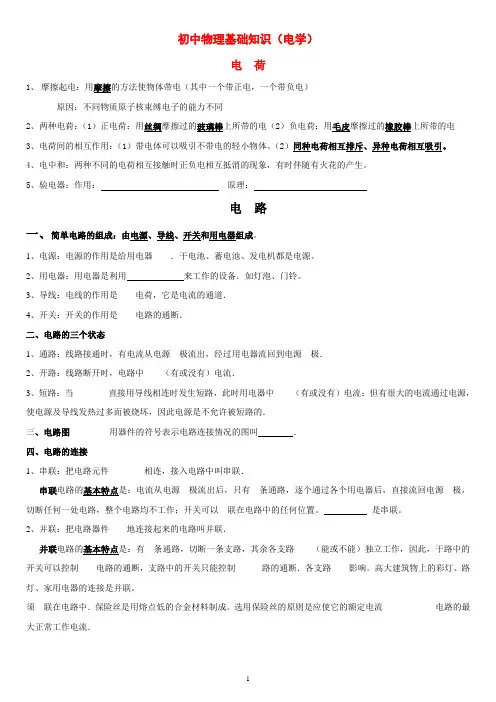

电学综合练习（优胜）

1、把两个电灯L1和L2连接起来，接到电源上，电灯L1两端的电压为2.5V，电灯L2两端的电压为2.8V，则灯L1与灯

L2的连接方式（）

A、一定是串联

B、一定是并联

C、可能是串联，也可能是并联

D、无法判断

2、节日里要安装小彩灯，现在手头有几十只彩色灯泡，工作时两端的电压都不能超过6.3V，只能用家庭电路供电，以下办法中可行的是（）

A、把34个彩灯串联起来接入电路

B、把34个彩灯并联起来接入电路

C、把35个彩灯串联起来接入电路

D、把35个彩灯并联起来接入电路

3、有一名同学在测量电压时，用的是0~3V的量程，但记录的读数却是6.5V，则该同学实际测的电压值是（） A、5V B、2.5V C、1.3V D、11.5V

4、如图所示，当开关S和S1闭合时，电压表的示数为8V，则当开关S闭合而S1断开时，

电压表的示数为（）

A、0V

B、大于8V

C、等于8V

D、小于8V

5．如图所示，电源由3节新干电池组成，L1、L2是相同的两个灯泡，则：

（1）当S1打开，S2闭合时，电压表的示数为；（2）当S1闭合，S2打开时，电压

表的示数又是。

6、ABCD四盏灯，AB连在同一电路中，当闭合开关，AB二灯均亮；CD二灯连在同一电路

中且都亮，当打开开关，只有C灯亮，而D灯熄灭，则它们的连接是（）

A．AB是串联，CD是并联； B．AB是并联，CD是串联；

C．AB可能是串联，CD一定是并联； D．AB一定是串联，CD可能是并联；

7．在图中所示的电路，电源电压不变。闭合电键K，电路正常工作。过了一会儿，两

电表的示数都变大，则该电路中出现的故障可能是：（）

A．灯L断路 B．灯L短路 C．电阻R断路 D．电阻R短路

8、关于白炽灯丝的电阻，下列说法中不正确的是（）

A、灯丝发光时电阻大些

B、灯丝不工作时电阻为零

C、灯丝重新搭上后电阻减小

D、

灯丝不工作时电阻较小

9．如图所示，开关S闭合电灯不亮，为了检查图中电路故障，现用电压表进行测量，

结果是U AE=2.5V、U BC=0、U DE=2.5V，则电路故障原因是（）

A，电阻R断路 B，电灯L断路 C，R、L同时断路 D，变阻器R断路

10．在如图1所示的电路中，电源电压为6V，开关闭合后，L1、L2均不发光。用电

压表逐段测量，结果是：U ab=0V，U ad=6V，U bc=0V，U cd=6V。由此可以判断此电

路的故障可能是（）

A．电路的aL1b部分发生断路 B．电路的aL2c部分发生断路

C．电源部分发生短路D．电路的c经滑动变阻器至d部分发生断路

11．小明按如图3所示的电路进行实验，当开关闭合后，V1和V2的指针位置完全一样，造成这一

现象的原因是( )

A．可能L1开路B．可能L2短路C．可能 V1和V2所选量程不相同，Ｌ1短路

D．可能 V1和V2所选量程不相同，电路各处完好

12．如图所示，当开关闭合时，发现电压表示数为零，灯L1不亮，

灯L2亮。下列几种故障中，可能的是（）

A．灯L1的灯座短路 B．灯L1灯丝断了C．灯L2的灯座短路 D．灯

L2灯丝断了

13.“探究串联电路电压的规律”实验中：

(1)用电压表测灯L2两端的电压，连接电路如图甲所示。图中只有一根导线连

错了，请你在连错的导线上画“×”，并画出正确的电路连接。

(2)改正电路后，闭合开关。如图乙所示，电压表的示数为 V，若电源电压为3V，

则灯L1两端的电压是 V。

14．如下左图所示，电源电压为6V,当开关S闭合后，只有一只灯炮发光，且电压表的示

图 5 数为6V ，产生这一现象的原因可能是（ ）

A ．灯L 1处短路

B ．灯L 2处短路

C ．灯L 1处断路

D ．灯L 2处断路

15.分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（ ）

A ．把电流表看成是一个大电阻

B ．把电压表看成是一根导线

C ．把电流表看成是断开的

D ．把电压表看成是断开的

16、图15-13所示电路中，电源电压恒定．断开S 1、S 3，闭合S2，两电表均有示数；

再断开S 2，闭合S 1、S 3，此时两电表的示数与前者相比 【 】

A ．两表示数均变大

B ．两表示数均变小

C ．电流表示数变大，电压表示数变小

D ．电流表示数变小，电压表示数变大

17、在图3所示的电路中，电源电压保持不变。闭合电键S ，当滑动变阻器的滑片P

向左移动时，电流表A 的示数将＿＿＿，电压表V 与电压表V 1示数的差值将＿＿＿。（均

选填“变大”、“变小”或“不变”）

18．如图，当开关S 闭合后，要使电阻R 1、R 2并联，甲表是 、乙表是 。

(选填“电流表”或“电压表”) 19．如图3(a)所示电路中，当闭合开关后，两个电压表指针偏 转均为图 (b)所示，则电阻Ｒ1两端的电压为 ， Ｒ2两端的电压为 。 20．在如图5所示的电路中，当开关S 闭合后，电压表示数为6V ；

当开关S 断开时，电压表示数为4V ，则此时灯L 1和L 2两端的电压分别为：（ ）

A 、6V 4V

B 、4V 6V

C 、2V 4V

D 、4V 2V

21．下列几种电压中，最大的是（ ）

A ．发生闪电时云层间的电压

B ．无轨电车电源的电

C ．家庭电路的电压

D ．对人

体安全的电压

22.在图5所示电路中，电源电压保持不变，当开关S 1闭合，S 2断开时，电压表的读数是3V ；当开关S 1断开，S 2闭合时，电压表的示数是5V ，则S 1、S 2断开时，灯L 1和L 2两端的电压分别为( )

A. 2V 和3V

B.3V 和2V

C. 2V 和8V

D.2V 和5V

23．如图8所示的电路，当S 1、S 2都接通后，电压表所测量的是（ ）

A ．L 1两端的电压

B ．L 2两端的电压

C ．电源电压

D ．无法确定

24．如图10所示电路中，把电压表的负接线柱引出的导线头E ，依次分

别接在a 、b 、c 、d 四点，则开关闭合时，电压表示数最小的是（ ）

A ．a

B ．b

C ．c

D ．d

25．如图7所示，在探究并联电路中的电流关系时，小明同学用电流表测出A ．B ．C 三处

的电流分别为I A ＝0.51A ，I B ＝0.31A ，I C ＝0.19A ，发现B 、C 两点的电流并不等于A 点的

电流，原因可能的是（ ）

A ．两灯泡的规格不同

B ．实验时某一电流测量错误

C ．电流表的影响

D ．电源的电压不稳定

26．电阻Ω=12R ，要使加在R 两端的电压是电路总电压的2/3，必须给R ______联一个_______Ω的电阻；要使通过R 的电流是总电阻的1/4，必须给R ______联一个________Ω的电阻。

27．如图所示的电路中，当开关Ｓ闭合，甲、乙两表示为电压表时，示数之比Ｕ甲︰

Ｕ乙＝３︰2；当开关Ｓ断开，甲、乙两表是电流表时，则两表的示数之比为Ｉ甲

︰Ｉ乙为（ ）

Ａ、２︰１ Ｂ、３︰１ Ｃ、２︰３ Ｄ、１︰３ 28.小刚用图所示电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当A 、B

两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是( )

A .保持变阻器滑片不动

B .将变阻器滑片适当向左移动

C .将变阻器滑片适当向右移动

D .适当增加电池的节

图1
