线束端子压接规范 (1)
端子压接
芯线露出
无芯线
吊颈 (浅打)
芯线无露出
芯线长短线压接
确认时期
条件 量产 设定 作业 ○○
○○
○○
○
○○
○
切断口无毛刺吗？
切断口有毛刺
○
压接部底面无损伤吗？
防水栓 状态 (限防水 端子)
防水栓安装位置正确吗？ (压接部之间要能确认到芯线、线皮、防水栓)
防水栓有无断裂崩裂？
防水栓包胶 防水栓断裂
驼背
仰头
4 嵌合部
与对接端子相接触的部分。
5 弹簧片（舌片） 起到按压插入的插头的嵌合子通过护套扣位而扣锁，把护套扣位进入的洞 叫作扣位洞。
7 扣位
使插入护套的端子不脱落，起到扣锁作用。
8
过渡(端子颈)
指的是嵌合部和压着胴部之间的部分。 压着时的端子变形多以该部分为支点。
9 嵌合部间隙
连端子有分为end输送与side输en送d供2种给。和side供给
end输送端子(直送)
side输送端子(横送)
和上图一样，称作纵列连接的端子。 和上图一样，称作是并列连接的端子,
端子和端子的连接部分小，所在压着时 把端子和端子的连接部分叫做料带。与
产生的端子屑少，相反的，容易变形， end输送相比，难以由于端子卷变形而导
3 从计数器读取到0.01mm为止。
4/5
3）关于操作
开始作业时：必须进行0点确认和小砧部的外观确认（确认有否塌陷，毛刺等） 不使用时：应使小砧和测微螺杆分离。而且在长时间不使用时，应用扣钩系紧来固定。
（为了防止小砧塌陷） 搬运时：拿着台架或者框。（为防止落下）
4）刃口千分尺
防水端子（付有防水栓）的绝缘压接高度和双重扣锁的端子之绝缘压接高度（I/H）、导体 压接宽度部（C/H）等的测定时需使用刃口（平头）千分尺。
线束导线端头的制作要求

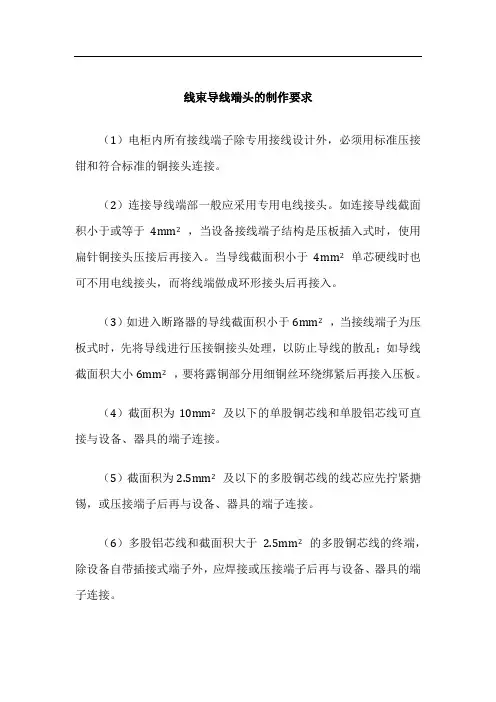

线束导线端头的制作要求
（1）电柜内所有接线端子除专用接线设计外，必须用标准压接钳和符合标准的铜接头连接。
（2）连接导线端部一般应采用专用电线接头。
如连接导线截面积小于或等于4mm2，当设备接线端子结构是压板插入式时，使用扁针铜接头压接后再接入。
当导线截面积小于4mm2单芯硬线时也可不用电线接头，而将线端做成环形接头后再接入。
（3）如进入断路器的导线截面积小于6mm2，当接线端子为压板式时，先将导线进行压接铜接头处理，以防止导线的散乱；如导线截面积大小6mm2，要将露铜部分用细铜丝环绕绑紧后再接入压板。
（4）截面积为10mm2及以下的单股铜芯线和单股铝芯线可直接与设备、器具的端子连接。
（5）截面积为2.5mm2及以下的多股铜芯线的线芯应先拧紧搪锡，或压接端子后再与设备、器具的端子连接。
（6）多股铝芯线和截面积大于 2.5mm2的多股铜芯线的终端，除设备自带插接式端子外，应焊接或压接端子后再与设备、器具的端子连接。
（7）环形接头的绕圈方向应与接线柱螺母旋紧方向一致。
线束端子压接规范
SUBJECT 主题人员配置标准工时文件编号版本制定单位生产工程P E 使用单位生产部发行日期页次第2页
E: 端子外
观: 端子压接4. 如果对外观
判断有争议之
注 1. 端子拉力测
试.2. 接触通电测
试.
固定电线胶皮;
D: 切片: 切片过长;切片过短. A: 喇叭口: 过大.无喇叭口.
B: 包线位: 夹线过紧,压伤线芯;过松,线芯与端子拉脱力过小;线尾过短; 线尾过长; 端子压接后披锋过大;芯切口,遗失或外露,扣位变形等.
C: 包胶位;:夹胶皮;端子包胶位压伤胶皮内线芯;包胶松,端子夹胶成型不够,线束端子压接规范1工序名称线束端子压接 标准说明:1. 检查端子压接后之外观.
2. 使用工具: 目视,10倍或更大倍数放大镜.
3. 检查内容:。
端子压接技术规范
1、范围本标准规定了端子压接的技术要求、试验方法、剖面制作注意事项等，并提供了压接质量判定参考图样。
本标准适用于端子压接质量检验。
2、规范性引用文件本规范标准引用来源于TE/JST等大品牌厂家标准、客户技术要求与以下行业标准。
IPC/WHMA-A-620A CN-2006QC/T29106-2014线缆及线束组件的要求与验收汽车电线束技术条件(VW60330)3、术语和定义下列术语和定义适用于本标准。
3.1端子使导线与适当的配对元件连接,实现电路导通的机电元件。
端子按压接区形状分为敞开式与筒式。
3.2分类：敞开式端子、筒式端子、刺破式胶座（IDC）、航插端子、共接端子3.2.1敞开式端子：压接前压接区为敞开式,压接后闭合的端子。
3.2.2筒式端子：压接前压接区为筒状的端子。
3.2.3刺破式胶座（IDC）：压接前端子与胶座为一体的端子（压接无需剥掉线材外皮的一种端子）。
3.2.4航插端子：压接前压接区为筒状的端子主要匹配航插插头。
3.2.5共接端子：主要用于线与线空中对接的端子，存在开口与筒式两种类型。
图1敞开式端子筒式端子刺破式胶座航插端子共接端子3.3端子各部位名称图2敞开式端子筒式端子刺破式胶座航插端子3.4端子压接通过施加一定的机械力，使两种材料（线芯压接区与线芯、绝缘压接区与引线绝缘皮）紧密的结合，达到电性能导通且牢固接合的目的。
3.5线芯压接剖面端子线芯压接区与线芯压接后的剖面。
3.6绝缘压接剖面端子绝缘压接区与引线绝缘皮压接后的剖面。
3.7端子拉力端子与线材之间的铆合承受力。
端子分为：1.绝缘检查窗口,2.喇叭口，3.刷子检查窗口，4.扣锁片5.绝缘压接区，6.线芯压接区，7.端子结合区，8.料带残耳(端子两端可能都有)，9.端子停止耳朵，10.电气连接槽，11.机械支撑槽，12.检查窗。
10114技术要求及试验方法4.1线芯压接线芯压接应符合表1的相关要求。
表1线芯压接技术要求及图示注：技术要求未体现部分以现场补充SOP 为判定依据。
汽车高压线束的端子压接工艺要求

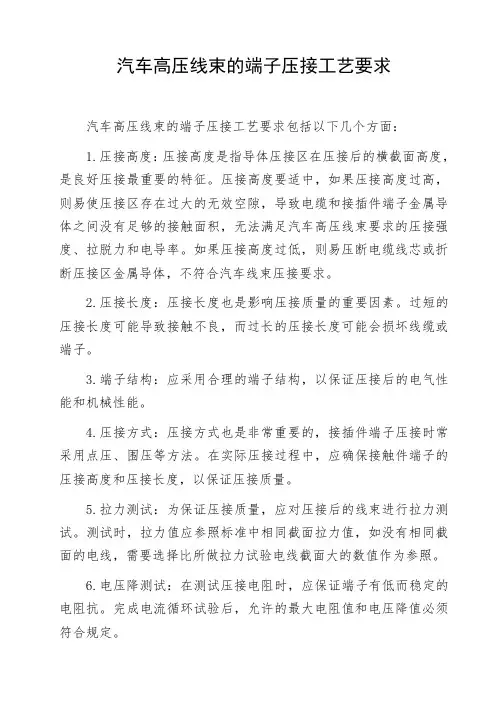

汽车高压线束的端子压接工艺要求
汽车高压线束的端子压接工艺要求包括以下几个方面：
1.压接高度：压接高度是指导体压接区在压接后的横截面高度，是良好压接最重要的特征。
压接高度要适中，如果压接高度过高，则易使压接区存在过大的无效空隙，导致电缆和接插件端子金属导体之间没有足够的接触面积，无法满足汽车高压线束要求的压接强度、拉脱力和电导率。
如果压接高度过低，则易压断电缆线芯或折断压接区金属导体，不符合汽车线束压接要求。
2.压接长度：压接长度也是影响压接质量的重要因素。
过短的压接长度可能导致接触不良，而过长的压接长度可能会损坏线缆或端子。
3.端子结构：应采用合理的端子结构，以保证压接后的电气性能和机械性能。
4.压接方式：压接方式也是非常重要的，接插件端子压接时常采用点压、围压等方法。
在实际压接过程中，应确保接触件端子的压接高度和压接长度，以保证压接质量。
5.拉力测试：为保证压接质量，应对压接后的线束进行拉力测试。
测试时，拉力值应参照标准中相同截面拉力值，如没有相同截面的电线，需要选择比所做拉力试验电线截面大的数值作为参照。
6.电压降测试：在测试压接电阻时，应保证端子有低而稳定的电阻抗。
完成电流循环试验后，允许的最大电阻值和电压降值必须符合规定。
7.剖面分析：剖面分析是检验压接质量的有效手段。
通过剖面分析，可以观察压接区的金属流动情况、空隙大小以及线缆和端子的接触情况等，从而判断压接质量是否符合要求。
汽车高压线束的端子压接工艺要求非常严格，需要保证压接高度、压接长度、端子结构、压接方式等方面的合理性，并进行拉力测试、电压降测试和剖面分析等检验手段，以确保压接质量和汽车高压线束的正常工作。
浅谈线束导线管式端子和屏蔽环压接方式
£技朮交*工艺Tech n i c al Com m uni c ati o n 匸浅谈线束导线管式端子和屏蔽环压接方式姬红亮，钟华强，李园园，刘新方，贺姗姗，喻东（河南天海电器有限公司线束研发中心，河南 鹤壁 458030）摘要：介绍高压线束中端子的两种样式以及每种端子的特B 和压接方式。
针对封闭式端子和屏蔽环压接类型进行介绍，分析每一种端子和屏蔽环压接的特性，为后续开发模具和钳口类型进行支持，最终保证产品品质满足要求。
关键词：端子；屏蔽环；模具中图分类号：U463.6 文献标志码：A 文章编号：1003-8639( 2020 )04-0077-02Discussion on Wire Harness Tube Terminal and Shield Ring Crimping MethodJI Hong-liang , ZHONG Hua-qiang , LI Yuan-yuan , LIU Xin-fang , HE Shan-shan , YU Dong(Wiring Harness R&D Center , Henan THB Electric Co.Ltd , Hebi 458030, China )Abstract ： This paper Introduces the two styles of terminals of HV wiring harness , as well as the characteristics and crimping methods, And it introduces the crimping styles of closed terminals and shielding rings , analyzes the crimping characteristics of each terminal and shielding ring , and Follow-up support for the Development of the molds and jaw types, To ensure that the products meets the requirements.Key words ： Terminal ； Shielding ring ； MouldT.姬红亮（1982-）,男，工程师，目前主要从事线束工艺优化和改进工作。
电线连接规范
电线连接规范篇一：电线最规范的三种接法电线最规范的三种接法下面是第一种接法。
注意：在家装中是不应有接头的，特别是在线管内更不能有接头，如果有接头也应该是在电线盒内。
通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象。
下面是第二种接法(防火胶布隔离法)，多用于吊项内，或比较高能的工程中，主线不能能弄断，符线绕主线6--8周，吊顶内的射灯，一路上要有很多灯就是这样接法，用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要。
外面再用绝缘胶布缠绕。
下面是第三种接法，就是压线冒接线法，这种方法是最规范和最实用的，但是它需要专用工具来做，压线冒的压线钳来压线，把压电线用的专用钳子，套在压线冒上，用力压紧就行了。
另外还要说一下，压线冒的大小根据所压线经的大小与根数有关我们常用的是T4型的，就是直径毫米的，能压四根四平方毫米的电线。
篇二：线管规范14 电线导管、电缆导管和线槽敷设14.1 主控项目14.1.1 金属的导管和线槽必须接地（PE）或接零（PEN）可靠，并符合下列规定：1 镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4mm2；2 当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接地线；3 金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长不少于2处与接地（PE）或接零（PEN）干线连接；4 非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
14.1.2 金属导管严禁对口熔焊连接；镀锌和壁厚小于2mm的钢导管不得套管熔焊连接。
14.1.3 防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面应严密。
14.1.4 当绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度大于15mm。
线束端子压接规范-B-20161212
线束端子压接规范-B-20161212线束端子压接标准1.目的为规范本公司的线束端子压接操作，规定端子压接标准，提高产品品质。
2.范围本规范适用于公司所有线束压接操作。
3.职责3.1技术部：负责制作线束图纸、制定端子压接标准。
3.2制造部：负责按照线束图纸及线束端子压接标准进行生产。
3.3品保部：负责对端子压接的品质确认及本规范执行的监督。
4.内容4.1名词线束端子压接标准4.2通用要求1.绝缘皮检查窗口2.喇叭口（前/后）3.刷尾检查窗口4.锁紧片5.绝缘铆压区6.导体压接区7.端子结合区8.料带残耳线束端子压接标准线束端子压接标准4.3压接要求线束端子压接标准4.4常见不良或缺陷4.4.1剥线不良注：剥线长度：①2.8铜件/2.8四方插：4±0.2mm ②小5556铜件：2.5±0.2mm芯线断裂可接受根数线束铜线根数＜7 7-15 16-25 26-40 41-60 61-121 ＞121 允许最大铜丝损失数0 0 0 3 4 5 5％4.4.2端子压接缺陷刺破绝缘皮-NG 没有压住绝缘皮-NG 绝缘皮被压进铆接端子-NG线束端子压接标准绝缘皮没有被铆接端子完全铆压-NG 导线松散，没有完全被铆压住-NG 铆压区内有股线被压住-NG线股终端在导体铆压区不可见-NG 线股超出端子高度-NG 线股伸出端子之外-NG线股伸进端子结合区-NG 端子变形-NG 线皮压接区变形-NG4.5常用端子倒扣尺寸要求4.6端子压接尺寸及外观要求（品保检查及员工自检）4.6.1线材的准备（参见线束图纸）4.6.2检查剥皮长度、线材长度、芯线剥皮损伤情况；4.6.3检验余料长度线束端子压接标准4.6.4导体压着区检验①压接高度，宽度及压接形状，背面批峰不超过0.13mm②拉拔力要求（参照4.7）③导体压接部位必须完全闭合并包含所有线芯④后喇叭口必须可见⑤导体末端必须平齐、伸出压接区4.6.5绝缘皮压接①压接尺寸和压接形状，无特殊要求情况下压接高度取决于线材的大小，以能压紧线皮不刺穿为标准。
线束端子压接标准
正常
<<对车辆的影响>>
铜丝从端子中脱出,发生断路
过高 铜丝间有缝隙
铜丝脱落
车辆熄火停止
作业发生异常时按下述方法实施
关 1.端子压接规格 异常:
联 文 件
2.压接作业标准 3.压接接收准则 4.作业自检规定
指导书
①.材料、部品与平常不一样时 ②.按标准作业无法完成时 ③.不良连续出现3个以上时
处置步骤: ①.马上停止作业 ②.区分异常品 ③.马上与上司联络并接受指示
压接高宽值测量,确保在首件确 认控制值范围内.
3
外观
①端子外观判定; 外观符合【图3】.
首件确认若外观有漏确认项目, 则可能造成批量不良，制造浪 费.
<让我知道这是为什么>
发现压接高度错误 C/H过高时—铜丝脱落 C/H过低时—铜丝切断,端子破损
※此不良现象,冲件时不能发现
高度过低 铜丝被压扁切断
发生端子脱落
1/1
端子压接首件确认工艺卡片
目的：规范作业方法和步骤,保证品质稳定.
一、端子压接拉脱力管控
铜丝在压线脚 外拉断 OK
△ 铜丝在压线脚 处平齐拉断 警戒值
×
铜丝脱落 NG
图1
二、端子压接高宽值测量管控
标准值-0.01
标准值
首件确认值 标准值+0.01
三、外观管控
标准值-0.03
标准值+0.03
标准值-0.05 压力过重
图2
标准值+0.05 铜丝脱落
图3
外观合格图片
例如:压接高度(C/H)标
绿色范围:最佳值
C/W
准是1.20．压接首件检 查时:C/H测量值应是 1.19 1.20 ห้องสมุดไป่ตู้.21
线束端子压接标准
线束端子压接标准一、引言。
线束端子压接是电气连接中常见的一种方式，它需要符合一定的标准以确保连接的可靠性和安全性。
本文将介绍线束端子压接的标准要求，以及在实际操作中应该注意的事项。
二、端子压接标准要求。
1. 材料选择，端子材料应选用优质的导电材料，如铜或铝，以确保电流传输的稳定性和可靠性。
2. 压接工艺，端子压接应采用专用的压接工具，按照厂家提供的压接参数进行操作，确保压接的稳定性和一致性。
3. 压接力度，端子的压接力度应符合标准要求，既不能过松导致接触不良，也不能过紧导致线束损坏。
4. 绝缘处理，压接后的端子应进行绝缘处理，以防止漏电和短路等安全隐患。
5. 检测要求，压接后的端子应进行可靠性检测，确保连接的稳定性和安全性。
三、实际操作中的注意事项。
1. 确保工具的正常使用，在进行端子压接时，应确保使用的压接工具完好无损，以避免因工具损坏而导致的压接质量不达标。
2. 严格按照厂家要求进行操作，在进行端子压接时，应严格按照厂家提供的操作手册进行操作，不得随意更改参数或工艺。
3. 注意安全防护，在进行端子压接时，应注意佩戴绝缘手套和护目镜等安全防护用具，以确保操作人员的安全。
4. 检测后再投入使用，在进行端子压接后，应进行可靠性检测，确保连接的稳定性和安全性，然后再投入使用。
5. 定期维护检查，对已压接的端子应定期进行维护检查，确保连接的稳定性和安全性。
四、结语。
线束端子压接作为电气连接中常见的一种方式，其质量直接关系到设备的安全和可靠性。
因此，在进行端子压接时，必须严格按照标准要求进行操作，确保连接的稳定性和安全性。
同时，在实际操作中也要注意安全防护和定期维护检查，以确保连接的可靠性和安全性。
9634115099-端子压接技术规范
5
4.1．压接的设置
6
4.2．导线
7
4.3．压接系列等级
7
4.4．完成压接
7
4.5．压接参数
7
4.6．压接的要点
7
4.6.1．在整个压接过程
7
4.6.2. 在某些压接操作中，以下要求对于正确操作非常重要
8
5. 压接的手段
8
6. 实验的一般条件
8
6.1 实验样品
8
6.2 实验的进行
8
7. 对压接的目测检验
下，两个导线可以互相叠放或并列放置在一起。 参见附录 3
技术标准书
号码
页
ID
04/98
96 341 150 99
5
OR
此文件属于标致汽车公司和雪铁龙汽车公司所有，未经其代理人标志雪铁龙集团研发公司或采购总公司(SOGEDAC) 的许可，不得
擅自复制或传播此文件。
4. 1. 压接的设置
压接包括两个独立的步骤：
技术标准书
号码
页
ID
04/98
96 341 150 99
7
OR
此文件属于标致汽车公司和雪铁龙汽车公司所有，未经其代理人标志雪铁龙集团研发公司或采购总公司(SOGEDAC) 的许可，不得
擅自复制或传播此文件。
- 遵守包皮操作中的规则 - 对于不带检测系统装置的压接操作，应进行抗拉伸强度测试 - 为确认芯线的压缩程度，应进行显微切割
- 在并列导线的压接过程中，导线的截面积应是相同的。
芯线压接
芯线压接呈心形（参见附录 4）。
绝缘包皮
共有四种类型的绝缘包皮（参见附录3和附录5）： - 心形包皮 - 覆盖包皮 - 环形包皮 - 错位包皮
u型端子线束压接工艺要求
u型端子线束压接工艺要求
U型端子线束压接工艺要求可以具体描述如下：
1. 线束制作：首先需要准备好合适尺寸的线束，根据具体需求选择合适的导线规格和长度，在线束制作过程中应确保导线插入端子的长度和位置一致，保证线束的整齐和美观。
2. 线切割：对线束的导线进行切割，确保每根导线的长度一致，切口平整，无毛刺。
切割长度应根据端子的设计要求来确定。
3. 线头处理：对每根导线的线头进行处理，一般需要去掉绝缘层，暴露出一定长度的裸露导线。
线头处理的长度应根据端子的夹持深度来确定。
4. 端子固定：将线束的线头插入U型端子中，确保线头完全
插入到端子内部，使用压接工具将U型端子夹紧，确保端子
与导线的连接牢固可靠。
5. 压接质量检查：压接完成后，需要对每个压接点进行质量检查。
检查压接点是否牢固，导线是否插入到合适的位置，端子是否与导线紧密接触。
6. 绝缘处理：对线束的插头和导线之间的部分进行绝缘处理，可以使用绝缘套管、绝缘胶水等材料进行绝缘保护，确保线束的安全可靠。
7. 清理和整理：完成线束的压接工艺后，需要对线束进行清理和整理，确保线束整洁有序，无杂物和明显的缺陷。
2024版线束端子压接规范
加强压接过程中的质量监控，及时发现并处理不良现象。
采用先进的压接工艺和设备，提高压接的精度和稳定性。 建立完善的质量管理体系，确保每个环节的质量可控。
2024/1/27
22
05
安全注意事项
2024/1/27
23
操作过程中的安全防护措施
穿戴防护用品
确保工作场所整洁、干燥，无灰 尘、油污等杂质。
根据需要，准备好辅助工具和材 料，如剪刀、剥线钳、绝缘胶带
等。
检查工作场所的安全设施，如消 防器材、安全标识等是否齐全有
效。
2024/1/27
6
02
压接操作规范
2024/1/27
7
剥线长度与方式
根据端子规格和压接要求，确定 合适的剥线长度，通常剥线长度
2024/1/27
确保端子和线材的材 质符合相关标准，如 耐腐蚀性、导电性等。
4
压接工具与设备检查
选择合适的压接工具和设备， 确保其适用于所选端子和线材 规格。
2024/1/27
检查压接工具和设备的完好性， 如有无磨损、松动、故障等。
对压接工具和设备进行校准， 确保其压接参数准确可靠。
5
工作环境准备
以上内容仅供参考，具体压接规范可能因不同的行 业、设备和产品而有所差异。在实际操作中，应严 格遵守相关行业的标准和规范，确保压接质量和安 全。
10
03
质量检验标准
2024/1/27
11
外观检查
压接部位应完整，无裂纹、毛刺或变形。
端子与导线的颜色应匹配，且色泽均匀。
2024/1/27
标识清晰，易于辨认，符合相关标准。
连接器端子压接及检验标准
连接器端子压接及检验标准是电子电路中至关重要的一环，广泛应用于电气、通信、配电、自动化、航空航天等领域。
为确保设备的正常运行和人身安全，制定端子压接标准及检验规范要求非常重要。
以下是一些主要的连接器端子压接及检验标准：1. 端子材质要求：端子压接时，需要使用合适的端子材料。
常用的端子材料有铜、铝、不锈钢等。
其中，铜端子具有较高的导电性和耐腐蚀性，适合用于潮湿、腐蚀等环境；铝端子较轻，适合用于高频电路；不锈钢端子则具有较高的强度和耐腐蚀性，适合用于长期运行的电路。
2. 端子尺寸要求：端子的尺寸必须符合设计要求。
如果端子尺寸不符合要求，会导致电路连接不良，影响电路的稳定性和可靠性。
3. 端子表面质量要求：端子表面必须光滑，无划痕、斑迹等缺陷。
否则，会影响端子的导电性和接触力，导致电路连接不良。
4. 端子压接力度要求：端子压接时，需要掌握好力度。
如果力度过大，会导致端子变形，影响电路连接的稳定性和可靠性；如果力度过小，则会导致端子连接不紧密，出现短路等问题。
5. 端子检验规范：外观检查是端子检验的第一步。
检查人员需要对端子表面、尺寸等进行仔细检查，确保端子表面无缺陷。
此外，还需对端子的拉拔力、绝缘电阻等性能进行检测，确保端子质量符合要求。
6. 端子压接标准检测仪：端子压接标准检测仪是针对线束行业品质检验而专门研发的一款精密检测分析设备，整套系统由端子切割设备、研磨设备、腐蚀清洗、断面图像采集系统、线束端子图片测量分析系统等单元组成。
采用人体力学设计，模块化组合，流水线式工作流程，让操作更方便、快捷。
全套检测系统可在5分钟内完成一个端子的处理分析，极大地提高了端子断面品质检验的速度。
总之，连接器端子压接及检验标准涉及端子材质、尺寸、表面质量、压接力度等多个方面，通过严格的检验流程和专业的检测设备，可以确保端子质量符合要求，从而保证电路的稳定性和可靠性。
jst端子压接标准
jst端子压接标准摘要：1.端子压接技术的背景和意义2.JST 端子压接标准的概述3.JST 端子压接标准的主要内容4.JST 端子压接标准的应用范围和影响5.总结正文：一、端子压接技术的背景和意义随着电子行业的迅速发展，连接器和线束产品的需求日益增长。
端子压接技术作为连接器制造过程中的一种重要工艺，其质量直接影响到连接器的稳定性、可靠性和寿命。
因此，对于端子压接技术的研究和标准化显得尤为重要。
二、JST 端子压接标准的概述JST（Japan Society of Technology）是日本的一个技术标准组织，其制定的端子压接标准主要适用于日本的电子行业。
JST 端子压接标准是对端子压接技术进行规范化和标准化的重要文件，旨在确保连接器产品的质量和性能。
三、JST 端子压接标准的主要内容1.范围：JST 端子压接标准主要适用于CODEN 青岛工厂端子压着作业。
本文件定义了开式端子、闭式端子等各类端子的压接标准。
2.压接过程：标准中详细描述了端子压接的整个过程，包括端子的准备、压接工具的选择、压接参数的设置、压接操作等。
3.压接质量检验：标准中规定了端子压接质量的检验方法，包括外观检查、尺寸检查、电气性能检查等。
4.端子压接材料的选择：标准中列出了适用于端子压接的各种材料，并对材料的性能要求进行了详细说明。
四、JST 端子压接标准的应用范围和影响JST 端子压接标准在日本的电子行业中具有广泛的应用，对于提高连接器产品的质量和性能具有重要意义。
同时，JST 端子压接标准对于全球电子行业也具有一定的参考价值，有助于推动端子压接技术的发展和标准化。
五、总结JST 端子压接标准是对端子压接技术进行规范化和标准化的重要文件，对于保证连接器产品的质量和性能具有重要意义。
线束端子压接规范
1.目为规范本企业线束端子压接操作, 要求端子压接标准, 提升产品品质。
2.范围本规范适适用于企业全部线束压接操作。
3.职责3.1技术部: 负责制作线束图纸、制订端子压接标准。
3.2制造部: 负责根据线束图纸及线束端子压接标准进行生产。
3.3品保部: 负责对端子压接品质确定及本规范实施监督。
4.内容4.1名词4.2通用要求4.3压接要求4.4常见不良或缺点4.4.1剥线不良注: 剥线长度: ①2.8铜件/2.8四方插: 4±0.2mm ②小5556铜件: 2.5±0.2mm芯线断裂可接收根数线束铜线根数＜7 7-15 16-25 26-40 41-60 61-121 ＞121许可最大铜丝损失数0 0 0 3 4 5 5％4.4.2端子压接缺点刺破绝缘皮-NG 没有压住绝缘皮-NG 绝缘皮被压进铆接端子-NG绝缘皮没有被铆接端子完全铆压-NG 导线松散, 没有完全被铆压住-NG 铆压区内有股线被压住-NG线股终端在导体铆压区不可见-NG 线股超出端子高度-NG 线股伸出端子之外-NG线股伸进端子结合区-NG 端子变形-NG 线皮压接区变形-NG4.5常见端子倒扣尺寸要求4.6端子压接尺寸及外观要求（品保检验及职员自检）4.6.1线材准备（参见线束图纸）4.6.2检验剥皮长度、线材长度、芯线剥皮损伤情况;4.6.3检验余料长度4.6.4导体压着区检验①压接高度, 宽度及压接形状, 后面批峰不超出0.13mm②拉拔力要求（参考4.7）③导体压接部位必需完全闭合并包含全部线芯④后喇叭口必需可见⑤导体末端必需平齐、伸出压接区4.6.5绝缘皮压接①压接尺寸和压接形状, 无特殊要求情况下压接高度取决于线材大小, 以能压紧线皮不刺穿为标准。
②摇摆测试, 手握离线头6、 7cm处, 上下弯折线90°, 无松脱则说明已压紧, 再检验线皮无刺破则可接收。
③除压接外线皮无损伤。
4.6.6. 弹片及端子配合区区损伤、变形4.7端子压着连接性（拉拔力）测试方法及标准4.7.1测试目: 在于测试端子与电线之接合是否牢靠4.7.2测试工具: 万能拉力试验机4.7.3测试方法:①取UL标准或等同于此标准电线长约50公分, 一端依据所测试端子正确剥线。
端子压接规范
工程规范1、范围本规范的产品要求涵盖了尾气感应器相关的端子与电缆或电线的组装产品。
电缆与端子的组装品应该符合线束组装品出版物相关的要求。
该压接标准包括了尾气感应终端的全部要求。
它同样包括了线束组装品出版物中指出的适用的特殊类型终端的附加要求。
该终端同样需要与尾气感应终端规范ES7710、ES7713、ES7716保持一致。
当线束组装图纸上另有明示的要求时可取代本规范要求而以图纸为准。
2、定义2.1端子：以金属材料构成可进行电气导通。
其一端一般被设计为与金属丝或探测器相接触，另一端通常用以导通与另一个端子或电极之间的电流。
2.2端子压接：电子端子通过外力使得其压接翼抱合在线芯或电缆周围并与金属丝紧密啮合的动作。
端子压接的首要目的是能够形成电气导通功能，通常会有压接翼被压接到电缆的绝缘层上以起到分散端子与电缆间应力的重要作用。
2.3终端：用来连接电线与另外导体的机械装置或方法。
2.4线芯/导体：电缆中心用以导通电流的金属部分。
导体可以是能够导通电流且具有较低组织的任何介质。
2.5金属丝：导线存在的目的是能够在两点之间以低阻值传递电流。
氧传感器中的线束相互之间都是绝缘的，而且都有一个能够承受疲劳性弯曲且保持不断开的多个金属丝组成的导电核心。
2.6卷口：卷口是电子端子在其压接翼在被外力压接到电线导通部后形成的形状一部分。
2.7探测器：是指能够在两点之间以低阻值传递电流的电线或导体。
探测器通常都是固体的（并不局限于），而且在氧传感器中都是不绝缘的。
3．要求与指导方针3.1终端要求概述3.1.1金属丝损伤或外露在将端子压接到金属线或导电探测器上后，全部的有用的金属导线都应该被包裹在压接后闭合的压接翼内。
以19金属丝的金属线为例，缺少1根金属丝是可以接受的。
没有金属丝外露在压接翼外是可接受的标准。
3.1.2压接间隙压接后，端子的贯穿面应该是没有间隙的。
3.1.3导体的接合导体应该完全的贯穿的插入端子压接区。
但导体并不应该被过深的插入端子，否则导体会影响到端子的最终组装，而且端子的任何绝缘层部分也不应该被端子压接翼压入。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.目的
为规范本公司的线束端子压接操作，规定端子压接标准，提高产品品质。
2.范围
本规范适用于公司所有线束压接操作。
3.职责
技术部：负责制作线束图纸、制定端子压接标准。
制造部：负责按照线束图纸及线束端子压接标准进行生产。
品保部：负责对端子压接的品质确认及本规范执行的监督。
4.内容
名词
电线位置浅打检验要求
压接要求常见不良或缺陷
剥线不良
注：1.剥线长度：①铜件/四方插：4±②小5556铜件：±
2.检查线芯是否受损，一定要剥开线皮3个mm以上。
芯线断裂可接受根数
端子压接缺陷
刺破绝缘皮-NG 没有压住绝缘皮-NG 绝缘皮被压进铆接端子-NG 绝缘皮没有被铆接端子完全铆压-NG 导线松散，没有完全被铆压住-NG 铆压区内有股线被压住-NG
线股终端在导体铆压区不可见-NG 线股超出端子高度-NG 线股伸出端子之外-NG
线股伸进端子结合区-NG 端子变形-NG 线皮压接区变形-NG
外观检验端子压接尺寸及外观CCD要求（品保检查及员工自检）
线材的准备（参见线束图纸）
检查剥皮长度、线材长度、芯线剥皮损伤情况；
检验余料长度
导体压着区检验
①压接高度，宽度及压接形状，背面批峰不超过
②导体压接部位必须完全闭合并包含所有线芯
③后喇叭口必须可见
④导体末端必须平齐、伸出压接区
绝缘皮压接
①压接尺寸和压接形状，无特殊要求情况下压接高度取决于线材的大小，以能压紧线皮不刺穿为标准。
②摇摆测试，手握离线头6、7cm处，上下弯折线90°，无松脱则说明已压紧。
弹片及端子的配合区区损伤、变形
车间线束压接巡检检验步骤及方法
1.线束在自动机调好机后，IPQC取5PCS不包线皮的开始做先做拉力测试。
（参考）
2.拉力测试合格，产线按成品生产20PCS，给IPQC按外观检验要求在CCD下，进行外观检验。
3.外观检验OK后，取5PCS进行测试线材与端子的接触电阻，接触电阻不超过30mΩ，为合格。
4.接触电阻检验OK后取5PCS做剖面分析，（剖面分析判定准按文件YSTZ-W-QC-003 端子截面制作及判定标准）
5.剖面分析OK后，填好产品首件报告，通知车间可以生产。
6. 巡检IPQC每半小时巡检外观及抽检5PCS，做线材整体拉力测试及接触电阻，每4小时取5PCS做剖面分析。
订单生产完成好再取最后5PCS做剖面分析。
在检验过程中发现不良，应立即让生产停机，并马上知会品质主管进行确定处理，如确认不良马上向前追遡，直到确认上一个巡检段为良品为止。
端子压着连接性（拉拔力）测试方法及标准
测试目的：在于测试端子与电线之接合是否牢固
一、测试工具：万能拉力试验机
二、测试方法：
①取UL标准或等同于此标准的电线长约50公分，一端根据所测试的端子正确剥线。
②将端子与线材以正确的工具和方法压接牢固，将端子部分固定于拉力机的固定座端，电线尾端固定于拉力机的固定座端，电线尾端固定于拉力机的活动座。
③启动拉力试验机，直到端子与电线脱落为止。
④查看拉力机仪表板上显示的最大拉力值并与标准对比，以确定测试是否成功。
⑤同样之测试需要连续做5PCS，全部成功方为合格。
⑥拉力测试首件测只包线芯不包线皮的拉力，巡检测线材整体拉力
附表1.拉力测试标准
核准：审核：制订：彭育奇。
