影响焊接接头组织与性能的因素分析

合集下载

焊接接头的分析与优化设计方法

焊接接头的分析与优化设计方法引言：焊接接头是工程中常见的连接方式之一，广泛应用于各个领域。

一个优良的焊接接头能够提供稳定可靠的连接，并具有较高的强度和耐久性。

本文将重点讨论焊接接头的分析与优化设计方法，以帮助工程师和设计师更好地理解和应用焊接接头。

一、焊接接头的基本原理焊接接头是通过焊接技术将两个或多个金属工件连接在一起的方法。

焊接接头的基本原理是利用焊接材料的熔化和冷却过程，使金属工件的分子结构得以重新排列，从而形成一个坚固的连接。

常见的焊接方法包括电弧焊、气体保护焊、激光焊等。

二、焊接接头的分析方法1.力学分析：对焊接接头进行力学分析是评估其强度和稳定性的重要手段。

通过应力、应变和变形等参数的计算和分析，可以确定焊接接头在不同工况下的工作状态，并找出可能存在的问题和缺陷。

2.热学分析：焊接过程中会产生大量热量，对焊接接头周围的材料产生影响。

通过热学分析，可以评估焊接接头的热影响区域、热应力和变形等情况，从而预测可能出现的问题并采取相应的措施。

3.断裂分析：焊接接头的断裂是一个常见的失效模式。

通过对焊接接头的断裂表面进行观察和分析，可以确定断裂的原因和机制。

断裂分析有助于改进焊接接头的设计和工艺，提高其抗断裂能力。

三、焊接接头的优化设计方法1.材料选择：选择适合的焊接材料是焊接接头设计的重要一环。

材料的选择应考虑焊接接头所处的工作环境、要求的强度和耐腐蚀性等因素。

合理的材料选择可以提高焊接接头的质量和寿命。

2.焊接工艺优化：焊接工艺对焊接接头的质量和性能有着重要影响。

通过优化焊接参数、选择合适的焊接设备和工艺流程等措施，可以提高焊接接头的焊缝质量、熔合度和机械性能。

3.结构设计改进：焊接接头的结构设计直接影响其强度和稳定性。

通过优化焊接接头的几何形状、尺寸和连接方式等，可以提高其承载能力和抗变形能力。

同时，还可以考虑引入补强措施，如添加角焊缝、槽焊缝等，以提高焊接接头的整体性能。

结论：焊接接头的分析与优化设计是确保焊接接头质量和性能的重要环节。

6061铝合金MIG焊接头组织性能分析

6061铝合金MIG焊接头组织性能分析6061铝合金是一种常见的铝合金材料，具有优良的机械性能和耐腐蚀性能，常用于航空航天、汽车制造、建筑和电子等领域。

在实际工程中，常常需要对6061铝合金进行MIG焊接来实现零部件的连接和修复。

焊接接头的组织性能对焊缝的性能和使用寿命至关重要，在焊接过程中需要严格控制焊接参数和工艺条件，以获得较好的焊接接头质量。

6061铝合金的MIG焊接接头主要包括母材区、热影响区和焊缝区。

母材区是未受热影响的铝合金基体，其组织主要由等轴晶粒和析出相组成，具有较好的强度和塑性。

热影响区是焊接接头中受到焊接热源影响的区域，其组织通常会发生变化，出现晶粒长大、析出相消耗和固溶元素富集等现象。

焊缝区是焊接过程中熔化的铝合金，其组织取决于焊接参数和工艺条件，主要由铝基固溶体和析出相组成。

6061铝合金的MIG焊接接头组织性能受到很多因素的影响，包括焊接参数、焊接材料、气体保护和焊接工艺等。

在选择焊接参数时，需要考虑焊接电流、焊接电压、焊接速度和气体流量等因素，以保证焊接接头的质量和性能。

焊接材料的选择也很重要，一般选用与母材相似的铝合金焊丝或焊条，以确保焊接接头的相容性和成形性。

气体保护是保证焊接接头质量的关键，常用的保护气体包括纯氩气和氩氧混合气体，能够有效防止氧化和氮化等缺陷的产生。

在实际焊接过程中，需要对焊接接头的组织性能进行详细分析和评价，通过金相显微镜观察接头的金相组织，测量晶粒大小、析出相尺寸和相分布等参数。

通过扫描电镜、X射线衍射分析和硬度测试等手段，进一步研究接头的微观结构和力学性能，评估焊接接头的质量和可靠性。

总的来说，6061铝合金的MIG焊接接头组织性能分析是实现高质量焊接的关键一步，需要对焊接参数、焊接材料、气体保护和焊接工艺等因素进行全面评估，保证焊接接头的组织均匀、强度高、硬度适中，以满足工程要求和使用环境的需求。

通过不断的实验研究和工程实践，不断优化焊接工艺，提高焊接接头的质量和性能，推动6061铝合金材料在各个领域的应用和发展。

焊接材料的性能及其影响因素分析

焊接材料的性能及其影响因素分析焊接是一种常见的金属连接方法，通过熔化金属材料并使其冷却后重新凝固，实现金属工件的连接。

而焊接材料的性能对焊接质量和连接强度有着重要的影响。

本文将对焊接材料的性能及其影响因素进行分析。

首先，焊接材料的性能包括力学性能、化学性能和物理性能等方面。

力学性能是指焊接材料在外力作用下的变形和破坏特性，如强度、韧性和硬度等。

焊接材料的强度是指其抵抗外力破坏的能力，而韧性则是指焊接材料在受力时的塑性变形能力。

硬度则是指焊接材料的抗压能力，通常用于评估焊接接头的耐磨性。

化学性能是指焊接材料在不同环境下的耐腐蚀性能，如抗氧化性、耐酸碱性等。

物理性能则包括焊接材料的导热性、导电性和热膨胀系数等。

其次，焊接材料的性能受多种因素影响。

首先是焊接材料的成分。

焊接材料通常由基体金属和填充金属组成，其成分对焊接接头的性能有着重要影响。

例如，填充金属的成分可以调整焊接接头的强度和韧性。

其次是焊接材料的热处理状态。

焊接材料经过热处理可以改变其晶体结构和性能，如提高强度和韧性。

此外，焊接过程中的热输入也会对焊接材料的性能产生影响。

过高的焊接温度可能导致焊接材料发生烧结、热裂纹等缺陷，从而影响焊接接头的质量。

再次，焊接材料的性能还受焊接工艺的影响。

焊接工艺包括焊接方法、焊接参数和焊接环境等。

不同的焊接方法对焊接材料的性能有着不同的要求。

例如，氩弧焊适用于焊接不锈钢等高合金材料，而电阻焊适用于焊接低碳钢等材料。

焊接参数，如焊接电流、焊接速度和焊接压力等，也会对焊接材料的性能产生影响。

过高或过低的焊接参数可能导致焊接接头的质量下降。

焊接环境的气氛对焊接材料的化学性能有着重要的影响。

例如，在氧气存在下进行焊接可能导致氧化反应，从而降低焊接接头的质量。

最后，焊接材料的性能评价方法多种多样。

常用的评价方法包括金相显微镜观察、拉伸试验、冲击试验和硬度测试等。

金相显微镜观察可以用于观察焊接接头的显微组织和缺陷情况。

管对接焊接质量影响因素

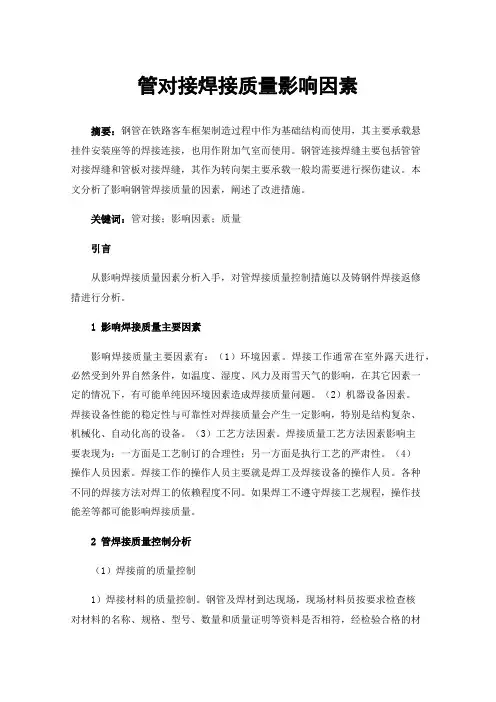

管对接焊接质量影响因素摘要：钢管在铁路客车框架制造过程中作为基础结构而使用，其主要承载悬挂件安装座等的焊接连接，也用作附加气室而使用。

钢管连接焊缝主要包括管管对接焊缝和管板对接焊缝，其作为转向架主要承载一般均需要进行探伤建议。

本文分析了影响钢管焊接质量的因素，阐述了改进措施。

关键词：管对接；影响因素；质量引言从影响焊接质量因素分析入手，对管焊接质量控制措施以及铸钢件焊接返修措进行分析。

1 影响焊接质量主要因素影响焊接质量主要因素有：（1）环境因素。

焊接工作通常在室外露天进行，必然受到外界自然条件，如温度、湿度、风力及雨雪天气的影响，在其它因素一定的情况下，有可能单纯因环境因素造成焊接质量问题。

（2）机器设备因素。

焊接设备性能的稳定性与可靠性对焊接质量会产生一定影响，特别是结构复杂、机械化、自动化高的设备。

（3）工艺方法因素。

焊接质量工艺方法因素影响主要表现为：一方面是工艺制订的合理性；另一方面是执行工艺的严肃性。

（4）操作人员因素。

焊接工作的操作人员主要就是焊工及焊接设备的操作人员。

各种不同的焊接方法对焊工的依赖程度不同。

如果焊工不遵守焊接工艺规程，操作技能差等都可能影响焊接质量。

2 管焊接质量控制分析（1）焊接前的质量控制1）焊接材料的质量控制。

钢管及焊材到达现场，现场材料员按要求检查核对材料的名称、规格、型号、数量和质量证明等资料是否相符，经检验合格的材料、现场材料员负责进行入库，并对其登记上账。

材料的储存应符合相关规定，露天存放的钢材应做好防护措施。

碱性焊条在使用前应按工艺要求进行烘干，通常为加热到350-400℃，保温1-2小时。

2）焊接环境的控制。

施焊环境要有适宜的温度、湿度、风速，才能保证所施焊的焊缝组织获得良好的外观成形与内在质量，具有符合要求的机械性能与工艺性能。

以达到下影响因素时不得施焊：第一、当焊件表面潮湿或在下雨、下雪相对温度超过80%以上，且无良好的应对措施时。

第二、焊接时的风速超过所选用焊接方法的相应规定值：手工电弧焊、埋弧焊：8m/s、氩弧焊、二氧化碳气体保护焊：2m/s。

焊接工艺对微合金钢焊接接头组织性能的影响

焊接工艺对微合金钢焊接接头组织性能的影响【摘要】本文研究了焊接工艺对微合金钢焊接接头组织性能的影响。

首先介绍了微合金钢的特性和应用，然后探讨了焊接工艺对焊接接头组织和性能的影响。

研究表明，不同焊接工艺参数会对微合金钢焊接接头的组织性能产生影响。

进一步进行了材料机械性能测试及分析，总结了焊接工艺对微合金钢焊接接头组织性能的影响。

最后展望了未来研究方向，并得出结论。

研究结果为该领域的进一步研究提供了参考，并对焊接工艺优化和微合金钢焊接接头的性能提升具有一定的指导意义。

【关键词】焊接工艺、微合金钢、焊接接头、组织性能、焊接参数、机械性能、研究方向、结论1. 引言1.1 研究背景微合金钢是一种材料，具有高强度、高韧性和良好的焊接性能，因此在工程领域得到广泛应用。

焊接是一种常见的连接技术，但焊接工艺对微合金钢焊接接头的组织性能有着重要影响。

在焊接过程中，热影响区、熔合区和冷却区的组织结构会发生变化，直接影响着焊接接头的性能。

研究焊接工艺对微合金钢焊接接头组织性能的影响，能够指导实际工程中的焊接操作，提高焊接接头的质量和性能。

1.2 研究目的研究目的是通过深入探讨焊接工艺对微合金钢焊接接头组织性能的影响，揭示不同焊接工艺参数对接头性能的影响规律，为优化微合金钢焊接工艺提供科学依据。

具体目的包括：1. 分析不同焊接工艺对微合金钢焊接接头组织结构的影响机制，探讨焊接过程中晶粒生长、相转变、形貌演变等变化规律；2. 研究焊接工艺对焊接接头性能（如强度、韧性、硬度等）的影响规律，验证其对微合金钢焊接接头性能的影响程度；3. 探讨不同焊接工艺参数（如焊接电流、焊接速度、预热温度等）对微合金钢焊接接头组织性能的影响，为进一步优化焊接工艺提供指导；4. 结合材料机械性能测试及分析，全面评估焊接工艺对微合金钢焊接接头性能的影响，为相关领域的研究提供参考和借鉴。

通过以上研究目的的实现，旨在提高微合金钢焊接接头的质量和性能，推动焊接工艺技术的发展与应用。

焊接接头组成

焊接接头的组成及影响因素用焊接方法连接的接头称为焊接接头。

焊接接头包括焊缝、熔合区和热影响区：1 焊缝区：接头金属及填充金属熔化后，又以较快的速度冷却凝固后形成。

焊缝组织是从液体金属结晶的铸态组织，晶粒粗大，成分偏析，组织不致密。

但是，由于焊接熔池小，冷却快，化学成分控制严格，碳、硫、磷都较低，还通过渗合金调整焊缝化学成分，使其含有一定的合金元素，因此，焊缝金属的性能问题不大，可以满足性能要求，特别是强度容易达到。

2 熔合区：熔化区和非熔化区之间的过渡部分。

熔合区化学成分不均匀，组织粗大，往往是粗大的过热组织或粗大的淬硬组织。

其性能常常是焊接接头中最差的。

熔合区和热影响区中的过热区(或淬火区)是焊接接头中机械性能最差的薄弱部位，会严重影响焊接接头的质量。

3热影响区：被焊缝区的高温加热造成组织和性能改变的区域。

低碳钢的热影响区可分为过热区、正火区和部分相变区。

(1)过热区最高加热温度1100℃以上的区域，晶粒粗大，甚至产生过热组织，叫过热区。

过热区的塑性和韧性明显下降，是热影响区中机械性能最差的部位。

(2)正火区最高加热温度从Ac3至1100℃的区域，焊后空冷得到晶粒较细小的正火组织，叫正火区。

正火区的机械性能较好。

(3)部分相变区最高加热温度从Ac1至Ac3的区域，只有部分组织发生相变，叫部分相变区。

此区晶粒不均匀，性能也较差。

在安装焊接中，熔焊焊接方法应用较多。

焊接接头是高温热源对基体金属进行局部加热同时与熔融的填充金属熔化凝固而形成的不均匀体。

根据各部分的组织与性能的不同，焊接接头可分为三部分。

焊接接头在焊接发生熔化凝固的区域称为焊缝，它由熔化的母材和填充金属组成。

而焊接时基体金属受热的影响(但未熔化)而发生金相组织和力学性能变化的区域称为热影响区。

熔合区是焊接接头中焊缝金属与热影响区的交界处，熔合区一彀很窄，宽度为0．1～0．4mm。

影响焊接接头性能的因素：焊接接头的机械性能决定于它的化学成分和组织。

低碳钢熔化焊焊接接头组织分析

低碳钢熔化焊焊接接头组织分析简介低碳钢是一种常见的材料，广泛应用于许多工程领域。

在焊接过程中，焊接接头的组织对焊接接头的性能起着重要的影响。

本文将对低碳钢熔化焊焊接接头的组织进行分析。

熔化焊焊接接头组织低碳钢在焊接过程中，主要经历了固态反响和熔融固化两个阶段。

焊接过程中的温度梯度和相变过程会影响焊接接头的组织形成。

固态反响阶段在焊接过程中，焊接接头受热后，发生了固态反响。

在这个阶段，主要发生的反响有：1.Austenite to Ferrite 相变：在焊接过程中，低碳钢中的奥氏体会发生相变，转变成铁素体。

这个相变会导致锌粒的生成和增长，同时会影响接头的力学性能。

2.Martensite 相变：在快速冷却的情况下，奥氏体可以通过马氏体相变转变成马氏体组织。

这种相变会显著提高接头的硬度和强度。

熔融固化阶段在焊接过程中，焊接接头局部的材料会发生熔融，然后通过固化形成新的组织。

这个过程会受到焊接参数和冷却速率的影响。

1.熔池区域：焊接过程中，熔化的金属会形成熔池。

熔池的冷却速率和金属成分会影响焊接接头的晶粒尺寸和晶界分布。

2.火花区域：在熔融固化过程中，火花区域是熔化和固化交替发生的区域。

火花区域的组织会影响焊接接头的晶格结构和相组成。

影响组织形成的因素低碳钢熔化焊焊接接头的组织形成受到多个因素的影响。

以下是一些重要的因素：1.焊接参数：焊接电流、电压和焊接速度等参数会对焊接接头的熔化和固化过程产生重要影响。

高电流和慢速度会导致更大的熔池和更慢的冷却速率，从而影响组织形成。

2.焊接材料：焊接材料的成分和性质会影响熔池的成分和固化过程。

不同的焊接材料会导致不同的组织形成。

3.冷却速率：冷却速率会影响焊接接头的晶粒尺寸和晶界分布。

快速冷却会形成细小的晶粒和较多的弥散相，而慢速冷却那么会形成大晶粒。

4.焊接方向：焊接方向对熔化焊接接头的组织形成也会产生一定影响。

水平焊接和垂直焊接的组织形成可能会有所不同。

组织分析方法为了对低碳钢熔化焊焊接接头的组织进行分析，可以采用以下方法：1.金相分析：通过金相显微镜观察样品的组织结构，可以分析晶粒尺寸、晶界分布和相组成等信息。

焊接接头的热影响区显微组织评估

焊接接头的热影响区显微组织评估焊接是一种常见的金属连接方法，它通过热源加热工件并施加压力，使得工件发生熔化并形成连接。

然而，在焊接过程中，热源会导致焊接接头的热影响区发生显微组织变化，这对焊接接头的性能和可靠性产生了重要影响。

因此，我们需要对焊接接头的热影响区进行显微组织评估，以便了解其微观结构的变化和可能的影响。

一. 热影响区的特点和形成机制热影响区（Heat Affected Zone，简称HAZ）是指焊接过程中未熔化但受到热输入影响的区域。

在焊接过程中，焊接接头的周围会受到高温导致的热循环和快速冷却的影响，从而导致HAZ中的晶粒尺寸和组织结构发生变化。

HAZ的特点主要包括晶粒长大、晶界角变大、硬度升高和变脆。

这些变化是由于材料在焊接过程中经历了不同的温度区域，从高温区到亚临界温度区再到室温，导致晶粒重新析出并长大，晶界能量降低。

二. HAZ显微组织评估的方法和工具为了评估焊接接头的HAZ显微组织，我们可以使用显微组织观察和显微硬度测试。

显微组织观察可以通过光学显微镜、扫描电子显微镜等工具来实现，可以观察晶粒的尺寸、析出相的形态等。

而显微硬度测试可以通过硬度计来实施，以测量HAZ区域的硬度变化。

三. HAZ显微组织的评估和分析HAZ显微组织的评估和分析主要包括晶粒尺寸、析出相和晶界角等方面。

通过显微组织观察，我们可以观察到HAZ中晶粒尺寸的变化情况。

通常情况下，晶粒尺寸会明显增大，这是由于焊接过程中的热循环和快速冷却造成的。

此外，焊接过程中还可能会发生析出相的形成，这取决于材料的化学成分和焊接参数等因素。

通过显微组织观察，我们可以判断HAZ中是否存在析出相，以及析出相的形态和分布状况。

晶界角是HAZ显微组织评估中的另一个重要指标。

焊接过程中，由于晶粒生长和晶界能量的降低，晶界角会增大。

晶界角的增大会降低材料的韧性，使其变脆，从而对焊接接头的可靠性产生不良影响。

四. HAZ显微组织评估的意义和应用HAZ显微组织评估的意义在于帮助我们了解焊接接头的微观结构变化和可能的影响。

Q620钢药芯焊丝气体保护焊接头组织与性能的研究

Q620 钢药芯焊丝气体保护焊接头组织与性能的研究随着现代化生产的迅速发展，焊接技术在工业生产中起着越来越重要的作用。

钢药芯焊丝气体保护焊接是目前工业广泛采用的焊接方式之一。

Q620 钢药芯焊丝是一种高强度、低合金、低温韧性焊接材料，广泛应用于航空航天、汽车、钢结构、机械制造等领域。

本文主要研究Q620钢药芯焊丝气体保护焊接头的组织与性能。

一、Q620 钢药芯焊丝介绍Q620 钢是一种低合金高强度结构钢，常用于重要的强度部件。

其化学成分包括碳（C）、硅（Si）、锰（Mn）、磷（P）、硫（S）、铬（Cr）、镍（Ni）、铜（Cu）、钼（Mo）等成分。

与其他钢材相比，Q620 钢材的低温韧性和耐蚀性较强。

优良的高强度性能和良好的可焊性能使得Q620 钢成为航空航天、汽车、机械制造等重点领域中的重要材料。

Q620 钢药芯焊丝是一种专门用于焊接Q620 钢材的焊接材料。

其主要特点是热变形温度低，热塑性好，焊接接头强度高、韧性好、腐蚀性能好。

在Q620 钢材焊接中具有良好的可靠性和稳定性。

二、Q620 钢药芯焊丝气体保护焊接工艺1.焊接设备焊接设备包括气体保护焊接机、气体管道、焊枪等部分。

气体保护焊接机应根据焊接班次进行选择，选用合适的气体管道和焊枪，保证气体流量稳定、均匀。

2.气体介绍Q620 钢药芯焊丝使用气体保护焊，通常使用的气体是纯氩气、氩气和二氧化碳混合气体。

其中，纯氩气保护焊是最常用的。

3.焊接工艺参数焊接工艺参数包括焊接电压、焊接电流、电极间距、线速度、气体流量等。

这些参数的设定直接影响到焊接接头的质量。

在Q620 钢药芯焊丝的气体保护焊接工艺中，应严格按照规定的参数进行设置和调整，以保证焊接接头的质量和稳定性。

三、Q620 钢药芯焊丝气体保护焊接头的组织与性能钢材焊接接头的组织和性能是衡量焊接质量的重要指标。

在Q620钢药芯焊丝的气体保护焊接过程中，焊接接头的组织和性能受到以下因素的影响。

1.热影响区（HAZ）在Q620 钢药芯焊丝的气体保护焊接过程中，由于焊接热的作用，会导致焊接热影响区（HAZ）出现。

焊接接头的疲劳性能研究及寿命预测方法

焊接接头的疲劳性能研究及寿命预测方法引言焊接接头是工程结构中常见的连接方式，其疲劳性能对于结构的安全性和可靠性至关重要。

因此，对焊接接头的疲劳性能进行研究和寿命预测具有重要的理论和实际意义。

一、焊接接头的疲劳性能研究1. 疲劳破坏机理焊接接头在工作过程中，由于受到载荷的作用，会产生应力集中现象，从而导致接头发生疲劳破坏。

疲劳破坏主要包括裂纹的形成、扩展和最终断裂。

2. 影响疲劳性能的因素焊接接头的疲劳性能受到多种因素的影响，包括焊接工艺、焊缝形状、焊接材料、应力水平等。

其中，焊接工艺是影响疲劳性能的重要因素之一，包括焊接温度、焊接速度、焊接电流等。

3. 疲劳试验方法为了研究焊接接头的疲劳性能，通常采用疲劳试验方法。

疲劳试验可以通过施加不同的载荷和循环次数，模拟真实工作条件下的应力变化，从而评估焊接接头的疲劳寿命。

二、焊接接头寿命预测方法1. 经验法经验法是一种简化的寿命预测方法，通过根据已有的试验数据建立经验公式，来预测焊接接头的疲劳寿命。

这种方法的优点是简单易行，但是由于其基于试验数据的经验总结，其适用范围较窄。

2. 统计学方法统计学方法是通过对大量的试验数据进行统计分析，建立疲劳寿命的概率分布模型，从而预测焊接接头的寿命。

这种方法考虑了试验数据的分布特征，能够提供较为准确的寿命预测结果。

3. 数值模拟方法数值模拟方法是利用计算机软件对焊接接头进行有限元分析，通过模拟实际工作条件下的应力分布和变化规律，来预测焊接接头的疲劳寿命。

这种方法具有较高的精度和灵活性，但是需要大量的计算资源和较长的计算时间。

结论焊接接头的疲劳性能研究及寿命预测方法是一个复杂而重要的课题。

通过对焊接接头的疲劳破坏机理的研究，可以更好地理解焊接接头的疲劳性能。

同时，选择合适的寿命预测方法，可以为焊接接头的设计和使用提供科学依据，提高结构的安全性和可靠性。

未来，还需要进一步深入研究焊接接头的疲劳性能，开发更准确、高效的寿命预测方法，以满足不断发展的工程需求。

教材N5-焊接接头的性能及影响因素

第五章焊接接头的性能及影响因素第一节焊接接头焊接接头是由两个或两个以上零件要用焊接组合或已经焊合的接点。

焊接接头的质量和性能直接关系到核安全设备的质量和安全。

焊接接头应是在充分考虑核安全设备工况条件、结构特点、材料特性、生产效率的前提下，由焊接工艺人员选定合适的焊接方法、匹配的焊接材料和合理的规范参数，并经过焊接工艺评定合格之后，制定出产品焊接工艺，再由有合格资质的焊工或焊接操作工正确施焊而成的。

焊接接头通常是由焊缝、熔合区、热影响区三部分组成，如图5-1所示。

焊缝是由焊接填充材料及部分母材熔化凝固形成的冶金组织，见图5-2（a），其化学成分和组织都不同于母材。

熔合区又称半熔化区，是热影响区向焊缝过渡的区域，是焊缝边界上固液两相交错共存而又凝固的部分，因此其化学成分和物理性能极不均匀。

热影响区是母材受热的影响（但未熔化）而发生金相组织和力学性能变化的区域。

综上所述，焊接接头是一个几何不连续、力学性能不均匀、具有较大焊接残余应力和变形的不均匀体。

图5-1 熔化焊焊接接头的组成（a）对接接头；（b）搭接接头1-焊缝；2-熔合区；3-热影响区图5-2 多层焊与单层焊的接头组织（a）单层焊；（b）多层焊第二节焊接接头的分类原则一般讲焊接接头的分类有两种：一种是按焊接接头形式分类；一种是按焊接接头在核安全设备上的位置分类。

一、焊接接头形式分类根据GB/T3375-94《焊接术语》规定，主要分为对接接头、角接接头、T形接头和搭接接头四种形式。

1.对接接头两件表面构成大于或等于135°，小于或等于180°夹角的接头，见图5-3。

图5-3 对接接头2.角接接头两件端部构成大于30°，小于135°夹角的接头，见图5-4。

图5-4 角接接头3.T形接头（端接接头）一件之端面与另一件表面构成直角或近似直角的接头，见图5-5。

图5-5 T形接头4.搭接接头两件部分重叠放置或两焊件表面之间的夹角不大于30°构成的端部接头，见图5-6。

熔焊原理：焊接接头的组织与性能

熔焊原理：焊接接头的组织与性能
层状偏析的存在，说明焊缝的凝固速度在作周期性变化，但造成这种变化的原因，目前尚未完全认识清楚。层状偏析对焊缝质量的影响目前研究的也不够充分。现已发现，层状偏析不仅可能使焊缝金属的力学性能不均匀，有时还会沿层状线产生裂纹或气孔等缺陷。
三、焊缝金属的固态相变熔池凝固后得到的组织通常叫做一次组织，对大多数钢来说是高温奥氏体。在凝固后的继续冷却过程中，高温奥氏体还要发生固态相变，又称为二次结晶，得到的组织称为二次组织。焊缝经过固态相变得到的二次组织即为室温组织。二次组织是在一次组织的基础上转变而成，二者承前启后，对焊缝金属的性能都有着决定性的作用。 1．低碳钢焊缝的固态相变低碳钢焊缝的二次组织主要是铁素体十少量的珠光体，这是因为其含碳量很低所致。一般情况下，铁素体首先沿原奥氏体柱状晶晶界析出，可以勾画出凝固组织的轮廓。当焊缝在高温停留时间较长而冷速又较高时，铁索体也可从奥氏体晶粒内部沿一定方向析出，以长短不一的针状或片状直接插入珠光体晶粒之中，而形成所谓魏式组织。而在冷却速度特别大时，低碳钢焊缝中也可能出现马氏体组织。
熔焊原理：焊接接头的组织与性能
◆ 熔池的凝固与焊缝金属的固态相变随着温度下降，熔池金属开始了从液态到固态转变的凝固过程(图3—1)，并
在继续冷却中发生固态相变。熔池的凝固与焊缝的固态相变决定了焊缝金属的结晶结构、组织与性能。在焊接热源的特殊作用下，大的冷却速度还会使焊缝的化学成分与组织出现不均匀的现象，并有可能产生焊接缺陷。
熔焊原理：焊接接头的组织与性能
1．焊缝金属的变质处理液体金属中加人少量合金元素使结晶过程发生明显变化，从而使晶粒细化的方法叫做变质处理。 2．振动结晶振动结晶是通过不同途径使熔池产生一定频率的振动，打乱柱状晶的方向并对熔池产生强烈的搅拌作用，从而使晶粒细化并促进气体排出。常用的振动方法有机械振动、超声振动和电磁振动等。

低碳钢熔化焊焊接接头组织分析

低碳钢熔化焊焊接接头组织分析低碳钢是一种碳含量较低的钢材，通常用于制造机械零部件和结构零件。

低碳钢具有良好的可焊性和可塑性，容易通过熔化焊方法进行连接。

本文将就低碳钢的熔化焊焊接接头组织进行分析。

低碳钢的熔化焊焊接接头组织主要受到两个因素的影响：焊接热输入和焊接工艺。

焊接热输入是指焊接过程中通入工件的热量，包括焊接电流、焊接速度和焊接电弧长度等参数的选择。

焊接工艺包括焊接方法、焊接位置和焊接顺序等。

在低碳钢的焊接过程中，热输入是一个十分关键的参数，过高或过低的热输入都会对接头组织产生不利影响。

当焊接热输入过高时，会导致热输入区域的晶粒长大，从而降低接头的韧性和抗冲击性能。

而当焊接热输入过低时，焊接接头的强度和韧性都会降低。

另外，在选择焊接工艺时，焊接方法和焊接位置也会对接头组织产生影响。

常用的焊接方法有电弧焊、气体保护焊和电阻焊等。

电弧焊是最常用的方法，可分为手工电弧焊、埋弧焊和氩弧焊等。

气体保护焊是指在焊接过程中使用保护气体的焊接方法，常用的保护气体有氩气、二氧化碳和混合气等。

电阻焊是指通过加热工件表面产生焊接接头的一种焊接方法。

焊接位置也会对接头组织产生影响。

在不同的焊接位置，焊接接头的组织结构会有所不同。

常见的焊接位置有平焊、仰焊和立焊等。

平焊是指焊接位置与水平面平行的焊接。

仰焊是指焊接位置与水平面垂直的焊接。

立焊是指焊接位置与水平面夹角为90度的焊接。

综上所述，低碳钢的熔化焊焊接接头组织分析主要涉及焊接热输入和焊接工艺两个方面。

通过合理选择焊接热输入和焊接工艺，可以获得满足要求的焊接接头组织。

这不仅可以提高接头的强度和韧性，还可以保证接头的可靠性和使用寿命。

焊接接头的性能及其影响因素

3．氢的影响
氢侵入焊缝的主要原因各种形态的水分：焊接材料潮湿、坡口表面附近有油锈水分，或焊接环境介质的湿度太大，氢在高温条件下是以原子状态溶解到熔化的金属中。
氢的存在危害极大，它使焊缝金属变脆，塑性和韧性显著降低，导致氢致裂纹、氢白点和氢气孔缺陷。
控制氢的措施：烘干焊条、焊剂，清除锈、水、油污。选用低氢型焊条，采用后热、消氢处理等。
4．不锈钢焊缝组织
奥氏体不锈钢一般为奥氏体加少量（2%~6%）铁素体
铁素体不锈钢组织与采用的焊接材料有关，焊接材料与母材金属化学成分相近时，其焊缝组织为铁素体，焊接材料为铬镍奥氏体时其焊缝组织为奥氏体。
马氏体不锈钢焊缝组织与焊接材料和热处理状态有关，焊接材料与母材金属化学成分相近时，焊态组织为马氏体，回火后为回火马氏体，焊接材料为铬镍奥氏体时，焊缝组织为奥氏体。
2．热影响区
受焊接热循环作用，组织和性能发生变化的基本金属部分。热影响区的宽度主要取决于焊接线能量的大小。
3．熔合区
熔合区是焊缝区和热影响区的交界处，在焊接过程中，处于固、液状态的半熔化区。
熔合区一般很窄，约有 0.1~0.4mm宽，常称熔合线，在合金钢焊接接头中很难区分出熔合区。
第八章
焊接接头的性能及其影响因素
主要内容
第一节
焊接接头
第二节
焊接热循环
第三节焊缝的金属组织和性能
第四节熔合区和热影响区的组织和性
能
第五节影响焊接接头性能的因素及其
处理方法
第一节焊接接头
焊接接头是基本金属或基本金属和填充金属在高温热源的作用下，经过加热和冷却过程而形成不同组织和性能的不均匀体。

不锈钢薄板焊接质量影响原因分析浅谈

不锈钢薄板焊接质量影响原因分析浅谈一、金属材料1.1 不锈钢薄板的选择不锈钢薄板种类繁多，不同的牌号具有不同的合金成分和性能特点。

在实际焊接中，应根据产品的要求选择适合的不锈钢薄板材料。

若材料选择不当，可能导致焊接接头出现裂纹、焊缝处出现气孔等质量问题。

薄板表面的油污、氧化皮等物质也会对焊接质量产生不利影响。

焊接时，不锈钢薄板的表面光亮度对焊接质量有着重要的影响。

一般来说，光亮的表面对于焊接熔料的润湿性较好，有利于焊缝的形成。

而对于表面粗糙、氧化严重的材料，焊接接头的质量会大打折扣。

在焊接前，需要对工件进行表面处理，如打磨、去油等工艺，以提高焊接质量。

不锈钢薄板的化学成分对焊接质量也有着重要的影响。

过高的碳含量会导致热影响区脆性增加，易产生冷裂纹。

在焊接工艺中要根据材料的具体化学成分合理选择焊接方法，以保证焊接质量。

硫、磷等元素的含量过高也可能引起焊接接头的脆化，从而影响焊接质量。

二、焊接工艺参数2.1 焊接电流和电压焊接电流和电压是影响焊接质量的重要参数之一。

在不锈钢薄板焊接中，如果电流太大或者电压过高，会使焊缝处产生大量的气孔，影响焊接质量；相反，电流过小或电压过低则会导致焊接接头无法完全熔透，造成透气、夹渣等问题。

选择适当的焊接电流和电压条件对于保证焊接质量至关重要。

2.2 焊接速度焊接速度是指焊接焊枪在工件表面移动的速度。

过快的焊接速度会使热输入不足，导致焊接接头质量下降；而焊接速度过慢则会导致熔渣残留、气孔生成等问题。

在实际生产中需要根据具体情况选择适当的焊接速度，以保证焊接质量。

在不锈钢薄板焊接过程中，焊接气体的选择对于焊接质量也有着重要的影响。

一般来说，保护性气体应具有良好的惰性和稳定性，例如氩气。

选用适当的保护气体可以有效地防止氧化、沉淀的产生，提高焊接质量。

三、环境因素3.1 温度环境温度是影响不锈钢薄板焊接质量的重要因素之一。

过高或过低的环境温度都会影响焊接质量。

如果温度过高，会使工件过热，容易产生变形、氧化等问题；而温度过低则会影响熔池的稳定性，导致焊接接头质量下降。

电子束焊接接头的组织结构与力学性能研究

电子束焊接接头的组织结构与力学性能研究电子束焊接是一种高能量密度焊接方法，因其焊接速度快、熔深浅、热影响区小和焊缝质量高等优点，已广泛应用于航空航天、电子、核工业等领域。

然而，电子束焊接接头的组织结构与力学性能研究仍然是一个热点和难点问题。

一、电子束焊接接头的组织结构电子束焊接接头的组织结构是其力学性能的基础。

电子束焊接接头的组织结构主要包括晶体学结构、显微组织和金相组织等。

电子束焊接接头的晶体学结构主要通过X射线衍射仪进行分析，以确定晶体的结晶方向、位错密度和晶界等参数。

显微组织研究主要采用光学显微镜、扫描电镜等仪器，观察焊缝中的晶粒尺寸、晶粒形态、晶粒分布和晶界等显微组织特征。

金相组织研究则需要采用金相试样进行制备，通过金相显微镜进行观察和分析，以确定焊缝中的相组成、相分布和孔隙等金相组织特征。

电子束焊接接头的组织结构是受多种因素影响的，如焊接参数、母材性质、热输入和焊缝几何形状等因素。

其中，焊接参数是电子束焊接接头组织结构的主要控制因素。

焊接参数包括焊接电流、焊接电压、焊接速度、束流功率和束径等。

这些参数的不同组合将导致焊接区域的不同热输入和冷却速率，从而影响焊缝的微观组织结构。

二、电子束焊接接头的力学性能电子束焊接接头的力学性能是应用电子束焊接接头的关键，其主要指焊缝的拉伸强度、断裂延伸、硬度和韧性等性能。

电子束焊接是通过高速电子束加热母材和焊料，使它们融合在一起形成焊接接头。

焊接接头的力学性能取决于焊缝中的显微组织、晶界特征、相组成和孔隙等。

另外，焊接接头的力学性能与焊接参数也密切相关。

目前，研究电子束焊接接头的力学性能主要包括以下几个方面。

首先是拉伸强度，它是用来评估焊接接头在拉伸载荷下的最大承受能力。

其次是断裂延伸，它是评估焊接接头在承受拉伸载荷过程中的韧性能力。

第三是硬度，它是评估焊接接头的耐磨性和抗塑性变形能力。

最后是韧性，它是评估焊接接头在受低能量冲击或高应变速率加载时的耐冲击能力。

焊接接头的准静态与动态疲劳行为分析

焊接接头的准静态与动态疲劳行为分析引言：焊接接头是工程中常用的连接方式之一，它能够将金属材料牢固地连接在一起。

然而，焊接接头在使用过程中会受到各种力的作用，从而引发疲劳损伤。

本文将对焊接接头的准静态与动态疲劳行为进行分析，以期为焊接接头的设计与使用提供参考。

一、焊接接头的准静态疲劳行为分析准静态疲劳是指在较低的应变速率下，焊接接头受到循环载荷引起的疲劳损伤。

准静态疲劳行为主要受到以下因素的影响：1. 材料的力学性能：焊接接头所使用的材料的力学性能对准静态疲劳行为起着重要的影响。

通常情况下，焊接接头的材料会因焊接过程中的热影响而发生组织和性能的变化。

因此，需要对焊接接头材料的力学性能进行准确的测试和分析，以评估其准静态疲劳寿命。

2. 焊接接头的几何形状：焊接接头的几何形状对其准静态疲劳行为有着重要的影响。

接头的形状会影响应力分布和应变集中程度，从而影响接头的疲劳寿命。

因此，在设计焊接接头时，需要考虑接头的几何形状对准静态疲劳行为的影响。

3. 循环载荷的幅值和频率：循环载荷的幅值和频率是影响焊接接头准静态疲劳行为的重要因素。

较高的载荷幅值和频率会加速接头的疲劳损伤，降低其疲劳寿命。

因此，在实际使用中，需要根据焊接接头的设计寿命和使用条件，选择合适的循环载荷幅值和频率。

二、焊接接头的动态疲劳行为分析动态疲劳是指焊接接头在高应变速率下受到循环载荷引起的疲劳损伤。

与准静态疲劳不同，动态疲劳行为受到以下因素的影响：1. 应变速率效应：应变速率是影响焊接接头动态疲劳行为的重要因素。

较高的应变速率会导致焊接接头的疲劳寿命显著下降，因此在设计和使用焊接接头时，需要考虑应变速率对疲劳寿命的影响。

2. 温度效应：焊接接头在使用过程中会受到温度的影响，而温度对焊接接头的动态疲劳行为有一定的影响。

高温环境下，焊接接头的疲劳寿命会降低，因此需要在设计和使用中考虑温度效应。

3. 循环载荷的频率：循环载荷的频率也是影响焊接接头动态疲劳行为的重要因素。

不同焊接材料的接头组织及力学性能研究

不同焊接材料的接头组织及力学性能研究摘要：搅拌摩擦焊接依靠高速旋转的非消耗搅拌头与被焊工件摩擦产生热量，使金属达到塑性状态，随着搅拌头的运动，塑性材料从前进侧迁移到后退侧，同时搅拌头会在塑性金属上作用一定的顶锻力，使金属实现紧密可靠的连接。

搅拌摩擦焊接过程中，轴肩产热占据了焊接过程总产热的85%左右，足够的热输入可以有效保证充分的材料流动。

然而，在工件厚度方向上，轴肩的影响范围有限，搅拌针就成了决定工件下方材料流动好坏的关键。

因此，轴肩对焊接过程的主要贡献是产热，而搅拌针对焊接过程的主要贡献是促进材料流动。

从材料塑性流态决定最终焊缝成形角度来看，搅拌针是决定最终焊缝成形的关键因素。

关键词：熔化极气体保护焊；接头组织；力学性能；工艺试验引言高强度低合金（ＨＳＬＡ）钢的历史可以追溯到１９世纪，首次将碳含量在０．６４％～０．９０％的低合金钢用于桥梁建造，在随后的１个多世纪里，研究人员持续对材料的化学成分和性能进行改进，降低碳含量，增加Ｃｒ、Ｍｎ、Ｎｂ、Ｃｅ等合金以提升强度、增加抗腐蚀性等，以更好地适应工业应用。

硫化氢腐蚀主要存在于深海生态系统、油气田环境和污水环境中，金属材料均易在湿硫化氢环境下发生不同类型的腐蚀。

由于硫化氢在金属表面的解离能垒通常很小，解离的Ｓ快速沉积在表面，从而引起Ｈ２Ｓ“中毒”。

此外，金属焊接接头处往往具有复杂的组织，存在应力和缺陷，更容易产生疲劳裂纹，而成为硫化氢腐蚀的重点区域。

统计数据表明，尽管焊接接头只占压力容器总体积的１％左右，却有约７０％的腐蚀断裂是由它们引起的。

焊接接头在焊接过程中要经历高温、熔化、再冷却凝结的过程，其中的显微组织会发生很大变化。

焊接接头主要由焊缝区、熔合区、热影响区及其邻近的母材组成，是整个设备中质量最不容易控制的地方。

焊缝处强度增大，韧性降低，是整个容器受力情况最恶劣的地方，也是腐蚀情况最严重的部分，其应力腐蚀敏感性明显大于其他部位。

影响应力腐蚀开裂的因素有很多，诸如温度、ｐＨ值、材料本身等。

6061铝合金焊接接头的组织与性能分析

最低 ,远离焊缝中心 ,硬度逐渐增加 ,但是 ,增加的趋势不大一致。电子束焊接接头的热影响区很窄 ,软化区出现不明显。A 焊态和 B 焊态的焊接接头在距焊缝中心约 9 mm 处 ,硬度达到原始基材的硬度。C 焊态的焊接接头在距焊缝中心约 13 mm 处 ,硬度达到原始基材的硬度。D 焊态的焊接接头在距焊缝中心约 15 mm 处 ,硬度达到原始基材的硬度。整体来说 ,A 焊态的焊接接头硬度最高 ,然后依次是 B 焊态、C 焊态、D 焊态。
关键词 : 铝合金 6061 - T6 电子束焊接组织和性能
A STUDY ON THE MICROSTRUCTURES AND PROPERTIES OF THE WELDED 6061 AL UMINIUM ALLOY JOINT
Inner Mongolia University of Technology Chang Yanjun , Dong Junhui , Zhang Yi
铝合金焊接有几大难点 : ①铝合金焊接接头软化严重 ,强度系数低 ; ②铝合金表面易产生难熔的氧化膜 ,这就需要采用大功率密度的焊接工艺 ; ③铝合金焊接易产生气孔 ; ④铝合金焊接易产生热裂纹 ; ⑤线膨胀系数大 ,易产生焊接变形 ; ⑥铝合金热导率大 ,相同焊接速度下 ,热输入要比焊接钢材大 2～4 倍。目前 ,采
2. 3 显微组织分析 6061 - T6 铝合金焊接接头不同区域金相显微组织
如图 5～图 8 所示。由图可见 ,6061 - T6 合金焊接接头由以下几个区域组成 ,即焊缝区、熔合区、热影响区和基材区 ,热影响区不明显。
电子束焊接时焊接速度很大 ,熔池中心的温度下降很多 ,使熔池中心成分过冷加大 ,在焊缝中心出现大量的等轴晶[9] ,大小较为均匀 ;在靠近焊缝中心的区域出现了树枝柱状晶 ;在熔合线附近靠近焊缝区出现有沿散热方向生长的胞状晶 ;6061 - T6 铝基材组织为完全再结晶组织。
