数电课程设计电子钟一、课程目标知识目标：1. 让学生掌握数字电路基础知识，理解电子钟的工作原理。
2. 使学生了解并掌握电子钟各组成部分的功能及相互关系。
3. 培养学生运用数字电路知识分析、设计简单电子系统的能力。
技能目标：1. 培养学生运用所学知识，设计并搭建电子钟的能力。
2. 培养学生运用电子仪器、设备进行测试、调试和故障排查的能力。
3. 培养学生团队协作、沟通表达及解决问题的能力。
情感态度价值观目标：1. 培养学生对电子技术产生兴趣，激发学生学习积极性。
2. 培养学生严谨的科学态度和良好的实验习惯。
3. 培养学生具备创新意识和实践能力，增强学生对我国电子科技发展的自豪感。
课程性质分析：本课程属于电子技术课程，通过设计电子钟，使学生将所学数字电路知识应用于实际项目中，提高学生的实践能力。
学生特点分析：学生具备一定的数字电路基础知识，具有较强的动手能力和探究欲望，对实际应用场景感兴趣。
教学要求：结合学生特点，注重理论与实践相结合，培养学生的动手能力、创新能力和团队协作能力。
通过课程目标分解，实现对学生知识、技能和情感态度价值观的全面提升。
二、教学内容1. 数字电路基础知识回顾：逻辑门、组合逻辑电路、时序逻辑电路等。
2. 电子钟工作原理：振荡器、分频器、计数器、显示电路等。
3. 电子钟各组成部分功能及相互关系：晶振、分频器、秒、分、时计数器、显示驱动等。
4. 电子钟设计流程：需求分析、电路设计、仿真测试、硬件搭建、调试优化等。
5. 教学大纲：（1）第一周：回顾数字电路基础知识，介绍电子钟工作原理及各部分功能。
（2）第二周：分析电子钟各组成部分的相互关系，讲解设计流程。
（3）第三周：分组讨论，确定设计方案，进行电路设计和仿真测试。
（4）第四周：硬件搭建，进行调试和优化，确保电子钟正常工作。
6. 教材章节及内容：（1）第四章：数字电路基础，涉及逻辑门、组合逻辑电路等。
（2）第五章：时序逻辑电路，涉及计数器、寄存器等。
数字电子钟课程设计
一、教学内容
本节“数字电子钟课程设计”依据《电子技术》教材第九章“数字电路应用”的内容进行设计。主要内容包括：
1.数字电子钟的原理与设计：介绍数字电子钟的基本工作原理，引导学生了解时钟信号的产生、分频电路、计数器、显示电路等组成部分。
2. 555定时器应用：讲解555定时器在数字电子钟中的作用，如如何产生稳定的时钟信号。
21.信息技术应用：教授学生如何利用现代信息技术，如互联网资源、在线仿真工具等，来辅助学习和解决实际问题，提高学生的信息素养。
22.教学反馈收集：在课程结束后，收集学生对课程内容、教学方式、实践环节等方面的反馈，以利于教师不断优化教学方法和提升教学质量。
6.实际制作与测试：引导学生动手制作数字电子钟，并进行功能测试与优化。
2、教学பைடு நூலகம்容
7.电路优化与改进：探讨如何优化电子钟电路设计，包括降低功耗、提高显示清晰度、增强电路稳定性等方面。
8.故障分析与排除：分析数字电子钟可能出现的常见故障，如显示错误、计时不准确等，并教授相应的排查与解决方法。
9.创新设计：鼓励学生对电子钟进行创新设计，如增加闹钟功能、温度显示、定时开关等，提升学生的创新能力和实践能力。
13.成果展示与评价：组织学生进行成果展示，相互评价，培养学生表达能力和批判性思维，同时教师给予总结性评价和反馈。
14.知识拓展：介绍数字电子钟在生活中的应用，以及电子时钟的最新技术发展，激发学生对电子技术领域的兴趣和探索欲。
4、教学内容
15.实践技能培养：通过实际操作，加强学生对电子元器件的识别与使用、焊接技术、电路布局与布线等实践技能的掌握。
10.课程总结：对本章内容进行回顾，强调数字电子钟各部分电路的联系与作用，巩固学生的理论知识，提升实际操作技能。

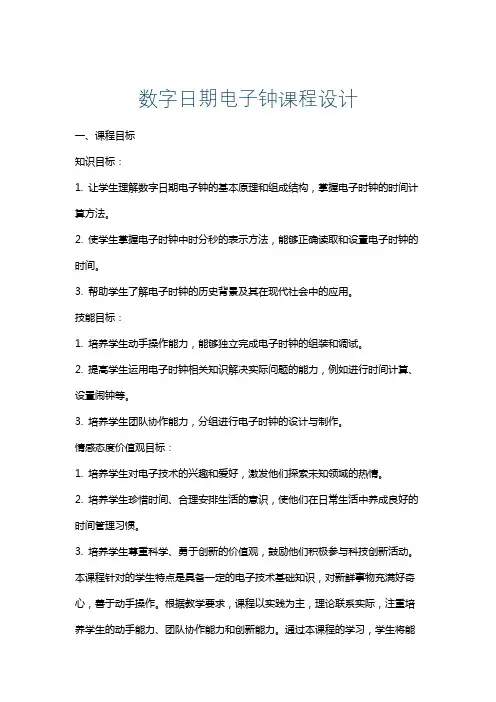

数字日期电子钟课程设计
数字日期电子钟课程设计一、课程目标知识目标：1. 让学生理解数字日期电子钟的基本原理和组成结构，掌握电子时钟的时间计算方法。
2. 使学生掌握电子时钟中时分秒的表示方法，能够正确读取和设置电子时钟的时间。
3. 帮助学生了解电子时钟的历史背景及其在现代社会中的应用。
技能目标：1. 培养学生动手操作能力，能够独立完成电子时钟的组装和调试。
2. 提高学生运用电子时钟相关知识解决实际问题的能力，例如进行时间计算、设置闹钟等。
3. 培养学生团队协作能力，分组进行电子时钟的设计与制作。
情感态度价值观目标：1. 培养学生对电子技术的兴趣和爱好，激发他们探索未知领域的热情。
2. 培养学生珍惜时间、合理安排生活的意识，使他们在日常生活中养成良好的时间管理习惯。
3. 培养学生尊重科学、勇于创新的价值观，鼓励他们积极参与科技创新活动。
本课程针对的学生特点是具备一定的电子技术基础知识，对新鲜事物充满好奇心，善于动手操作。
根据教学要求，课程以实践为主，理论联系实际，注重培养学生的动手能力、团队协作能力和创新能力。
通过本课程的学习，学生将能够掌握电子时钟的相关知识，提高自己的时间管理能力，培养科技创新意识。
后续教学设计和评估将围绕以上课程目标进行。
二、教学内容1. 电子时钟原理：介绍电子时钟的基本原理，包括晶振振荡器、分频器、计数器等组成部分的工作原理。
教材章节：《电子技术》第四章第三节“振荡器与分频器”。
2. 时分秒表示方法：讲解电子时钟中时分秒的编码表示方法，以及如何进行时间读取和设置。
教材章节：《电子技术》第四章第四节“数字显示技术”。
3. 电子时钟组装与调试：指导学生动手组装电子时钟，并进行调试，确保电子时钟正常运行。
教材章节：《电子技术》第四章实验“电子时钟的制作”。
4. 时间计算与应用：通过实例讲解，使学生掌握电子时钟在时间计算、闹钟设置等实际应用中的方法。
教材章节：《电子技术》第四章第五节“电子时钟的应用”。
5. 电子时钟发展历史及其在现代社会中的应用：介绍电子时钟的历史演变，以及在交通、通信、日常生活等领域的应用。
电子综合课程设计多功能数字电子时钟
电子综合课程设计多功能数字电子时钟一、简介本项目为电子综合课程设计，设计一款多功能数字电子时钟。
该时钟具有显示时间、日期、温度、闹钟等多种功能，配备有定时开关机、夜光和音量调节等功能。
此外，该时钟外观简约且美观，设计师充分考虑到用户的使用需求，实现了人性化设计，易于操作，成为一款功能强大、实用性高、适用范围广的电子产品。
二、设计思路1.硬件设计时钟采用STM32F0308T6单片机作为主控芯片，用DS1302实时时钟芯片作为时钟源。
为了实现多种功能，我们在主控出增加了一个9612音频电路芯片，用作时钟的音量控制，以及闹钟的提示铃声。
此外，为了使时钟更好地适应使用场景，设计师还添加了光敏电阻实现夜光功能，铺上黄色的背光板后又实现了多种颜色的配合，能够适应不同场合的需求。
2.软件设计在软件方面，使用了C语言编程。
主要功能包括时间、日期、温度显示、闹钟、夜光和音量控制等。
其中，时间及日期的显示为主界面，在时钟界面下按下“menu”可以进入温度、夜光、音量调节、闹钟设置等模式，按下确定键可进入对设置的编辑，方便用户按照自己需求进行调整。
三、功能介绍1.时间、日期显示时钟在主界面下，可显示当前时间和日期，使用户随时了解到时间和日期的变化。
2.温度显示在“menu”界面下，可显示当前的温度，方便用户了解室内温度的变化。
3.闹钟设置在“menu”模式下，用户可通过设置闹钟时间来实现定时提醒的功能。
4.夜光当环境光线较暗时，时钟的背光板将亮起，以便用户观看时间。
5.音量调整可通过音量调节的按键对音量进行调整，以方便用户按照自己的需要进行调节。
6.定时开关机在控制位置，实现了产品的定时开关机功能，可自动开机，实现了对环境的节约。
四、总结该多功能数字电子时钟的设计工艺精良，功能强大、易于操作、实用性高、适用性广泛。
整个设计过程、选材及工艺都体现了电子产品的优越性。
在真正的市场环境下，这款多功能电子时钟具备广泛的市场适应性，在现代家居、办公室等各个场合都具有很好的应用前景。
课程设计电子时钟设计

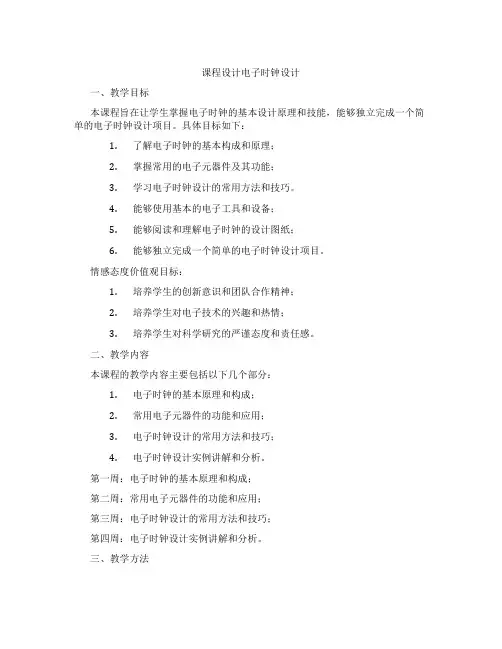

课程设计电子时钟设计一、教学目标本课程旨在让学生掌握电子时钟的基本设计原理和技能，能够独立完成一个简单的电子时钟设计项目。
具体目标如下：1.了解电子时钟的基本构成和原理；2.掌握常用的电子元器件及其功能；3.学习电子时钟设计的常用方法和技巧。
4.能够使用基本的电子工具和设备；5.能够阅读和理解电子时钟的设计图纸；6.能够独立完成一个简单的电子时钟设计项目。
情感态度价值观目标：1.培养学生的创新意识和团队合作精神；2.培养学生对电子技术的兴趣和热情；3.培养学生对科学研究的严谨态度和责任感。
二、教学内容本课程的教学内容主要包括以下几个部分：1.电子时钟的基本原理和构成；2.常用电子元器件的功能和应用；3.电子时钟设计的常用方法和技巧；4.电子时钟设计实例讲解和分析。
第一周：电子时钟的基本原理和构成；第二周：常用电子元器件的功能和应用；第三周：电子时钟设计的常用方法和技巧；第四周：电子时钟设计实例讲解和分析。
三、教学方法本课程采用讲授法、案例分析法和实验法等多种教学方法，以激发学生的学习兴趣和主动性。
1.讲授法：用于讲解电子时钟的基本原理、构成和设计方法；2.案例分析法：通过分析具体的电子时钟设计案例，让学生更好地理解和掌握设计技巧；3.实验法：让学生通过实际操作，独立完成一个简单的电子时钟设计项目。
四、教学资源本课程的教学资源主要包括以下几个部分：1.教材：《电子时钟设计入门》；2.参考书：电子时钟设计相关的专业书籍；3.多媒体资料：电子时钟设计的相关视频和图片；4.实验设备：电子工作台、示波器、信号发生器等。
以上教学资源将用于支持教学内容和教学方法的实施，丰富学生的学习体验。
五、教学评估本课程的评估方式包括平时表现、作业和考试三个部分，以全面客观地评价学生的学习成果。
1.平时表现：通过观察学生在课堂上的参与程度、提问回答等情况，评估其对电子时钟设计的理解和掌握程度。
2.作业：布置相关的设计项目和练习题，要求学生在规定时间内完成，以检验其对电子时钟设计方法和技巧的掌握情况。

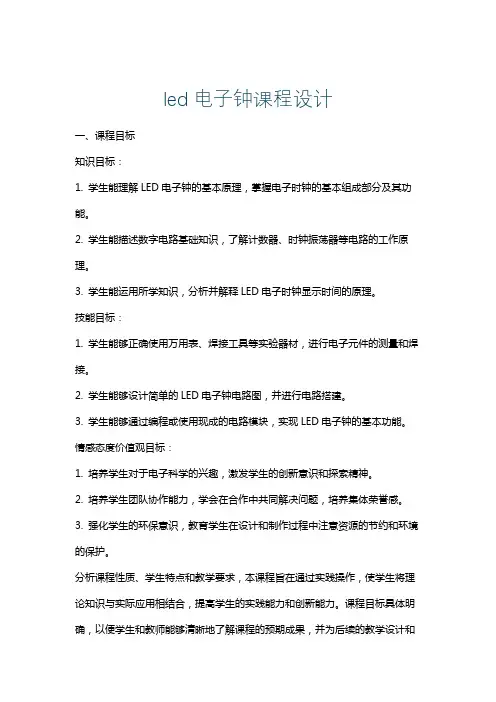

led电子钟课程设计
led电子钟课程设计一、课程目标知识目标：1. 学生能理解LED电子钟的基本原理，掌握电子时钟的基本组成部分及其功能。
2. 学生能描述数字电路基础知识，了解计数器、时钟振荡器等电路的工作原理。
3. 学生能运用所学知识，分析并解释LED电子时钟显示时间的原理。
技能目标：1. 学生能够正确使用万用表、焊接工具等实验器材，进行电子元件的测量和焊接。
2. 学生能够设计简单的LED电子钟电路图，并进行电路搭建。
3. 学生能够通过编程或使用现成的电路模块，实现LED电子钟的基本功能。
情感态度价值观目标：1. 培养学生对于电子科学的兴趣，激发学生的创新意识和探索精神。
2. 培养学生团队协作能力，学会在合作中共同解决问题，培养集体荣誉感。
3. 强化学生的环保意识，教育学生在设计和制作过程中注意资源的节约和环境的保护。
分析课程性质、学生特点和教学要求，本课程旨在通过实践操作，使学生将理论知识与实际应用相结合，提高学生的实践能力和创新能力。
课程目标具体明确，以便学生和教师能够清晰地了解课程的预期成果，并为后续的教学设计和评估提供依据。
二、教学内容1. 电子时钟基础知识：介绍电子时钟的基本原理、组成部分及其功能，对应教材中数字电路基础章节。
- 电子元件：电阻、电容、二极管、三极管等；- 数字电路：门电路、触发器、计数器等；- 时钟振荡器：晶振、时钟脉冲信号等。
2. LED电子钟电路设计：学习设计LED电子钟电路图，并进行电路搭建，对应教材中电子时钟设计与应用章节。
- 电路图绘制：学习如何使用电路设计软件绘制电路图；- 电路搭建：学习如何选用合适的电子元件，搭建电子钟电路；- 程序编写：学习编程实现LED电子钟的基本功能。
3. 实践操作与调试：动手实践，对LED电子钟进行组装、焊接、调试，对应教材中实践操作与调试章节。
- 电路组装：按照电路图进行电子元件的安装；- 焊接技术：学习焊接技巧，完成电路的焊接；- 调试过程：学习调试方法，确保LED电子钟正常运行。
电子数字时钟课程设计
电子数字时钟课程设计一、课程目标知识目标：1. 学生能够理解电子数字时钟的基本原理，掌握电子时钟的组成及各部分功能。
2. 学生能够运用所学知识，分析并设计简单的电子数字时钟电路。
3. 学生了解时钟计时原理，掌握时、分、秒的概念及其换算关系。
技能目标：1. 学生能够运用电子元件搭建电子数字时钟电路，并进行调试与优化。
2. 学生掌握基本电路图的绘制方法，能够独立完成电子时钟电路图的绘制。
3. 学生能够运用编程软件编写简单的电子时钟程序，实现时钟显示功能。
情感态度价值观目标：1. 学生培养对电子技术的兴趣，激发创新意识，提高实践能力。
2. 学生在团队协作中，培养沟通能力、合作精神和解决问题的能力。
3. 学生认识到电子时钟在生活中的重要作用，增强时间观念，养成良好的时间管理习惯。
课程性质分析：本课程为电子技术实践课程，旨在让学生通过实际操作，掌握电子数字时钟的基本原理和制作方法。
学生特点分析：学生为初中生，具备一定的物理知识和电子技术基础，对动手实践有较高的兴趣。
教学要求：注重理论与实践相结合，突出学生的主体地位，强调动手实践和创新能力培养。
通过本课程的学习，使学生能够将所学知识应用于实际生活，提高解决实际问题的能力。
二、教学内容1. 电子时钟基础知识：电子时钟的原理、组成及各部分功能，包括晶振、计数器、显示器件等。
教材章节：第一章 电子时钟概述2. 电路设计与搭建：电子时钟电路图的绘制，电路元件的选择与连接，电路搭建与调试。
教材章节：第二章 电子时钟电路设计3. 编程与实现：学习编程软件的使用，编写电子时钟程序，实现时钟显示功能。
教材章节：第三章 电子时钟编程与实现4. 实践操作：动手搭建电子数字时钟，进行电路调试与优化，编写并运行时钟程序。
教材章节：第四章 电子时钟实践操作5. 评价与反思：对所制作的电子数字时钟进行评价，总结经验教训，提出改进措施。
教材章节：第五章 电子时钟项目评价与反思教学进度安排：第一课时：电子时钟基础知识学习第二课时：电子时钟电路设计与搭建第三课时：编程软件学习与电子时钟程序编写第四课时：实践操作，搭建电子数字时钟第五课时：评价与反思，总结提高教学内容注重科学性和系统性，结合教材章节进行组织，使学生能够在理论与实践相结合的基础上，掌握电子数字时钟的制作过程。
电子时钟综合课程设计
电子时钟综合课程设计一、教学目标本课程旨在通过学习电子时钟的设计与制作，让学生掌握电子时钟的基本原理，了解电子元件的功能及其应用，提高学生的动手能力和创新能力，培养学生的团队合作意识和科学探究精神。
1.了解电子时钟的工作原理；2.掌握常用电子元件的功能和用法；3.学习简单的电路图阅读和分析能力。
4.能够阅读和理解电子时钟电路图；5.能够独立设计和制作简单的电子时钟；6.能够对电子时钟进行调试和故障排除。
情感态度价值观目标：1.培养学生的团队合作意识和分工合作能力；2.培养学生的科学探究精神和创新思维；3.增强学生对电子技术的兴趣和自信心。
二、教学内容本课程的教学内容主要包括电子时钟的工作原理、常用电子元件的功能及其应用、电子时钟电路的设计与制作、电子时钟的调试与故障排除等。
1.电子时钟的工作原理：介绍电子时钟的基本工作原理，包括时钟芯片、分频器、显示器等组成部分的功能和作用。
2.常用电子元件的功能及其应用：介绍电子时钟中常用的电子元件，如电阻、电容、二极管、三极管等，以及它们的功能和应用。
3.电子时钟电路的设计与制作：学习如何设计和制作一个简单的电子时钟电路，包括电路图的阅读和分析、元件的选择和焊接、电路的调试和优化等。
4.电子时钟的调试与故障排除：学习如何对电子时钟进行调试和故障排除，提高学生的动手能力和问题解决能力。
三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法，包括讲授法、讨论法、案例分析法、实验法等。
1.讲授法：通过讲解电子时钟的工作原理和常用电子元件的功能及其应用，使学生掌握基本知识。
2.讨论法：通过小组讨论和分享，促进学生之间的交流与合作，培养学生的团队合作意识和科学探究精神。
3.案例分析法：通过分析具体的电子时钟电路案例，使学生能够理解和应用所学知识，提高学生的电路分析和设计能力。
4.实验法：通过动手制作和调试电子时钟，培养学生的动手能力和创新能力，同时加深学生对电子时钟工作原理的理解。
电子时钟课程设计51
电子时钟课程设计51一、教学目标本课程旨在让学生了解和掌握电子时钟的工作原理和设计方法。
通过本课程的学习，学生将能够：1.知识目标：理解电子时钟的基本构成，包括时钟芯片、显示器、按键等；掌握电子时钟的编程方法，包括定时器、中断、I/O口控制等。
2.技能目标：能够独立完成电子时钟的电路设计，包括元器件的选择、电路连接等；能够使用编程语言进行电子时钟的编程，实现基本功能。
3.情感态度价值观目标：培养学生的创新意识和团队合作精神，提高学生对电子科技的兴趣和热情。
二、教学内容本课程的教学内容主要包括以下几个部分：1.电子时钟的基本构成和工作原理；2.电子时钟的编程方法，包括定时器、中断、I/O口控制等；3.电子时钟的电路设计，包括元器件的选择、电路连接等；4.电子时钟的实际应用案例分析。
三、教学方法为了提高教学效果，本课程将采用多种教学方法，包括：1.讲授法：讲解电子时钟的基本原理和编程方法；2.讨论法：引导学生进行思考和讨论，提高学生的理解能力；3.案例分析法：分析电子时钟的实际应用案例，帮助学生了解电子时钟的应用场景；4.实验法：让学生动手设计电子时钟电路，提高学生的实践能力。
四、教学资源为了支持教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：电子时钟设计的相关教材，用于引导学生学习；2.参考书：提供电子时钟设计的详细资料，帮助学生深入理解；3.多媒体资料：包括电子时钟的设计视频、图片等，丰富学生的学习体验；4.实验设备：提供电子时钟设计所需的电路板、元器件等，让学生动手实践。
五、教学评估本课程的评估方式包括以下几个方面：1.平时表现：评估学生在课堂上的参与程度、提问回答等情况，占总评的30%；2.作业：评估学生完成的作业质量，包括电路设计、编程等，占总评的30%；3.考试：进行一次电子时钟设计相关的考试，评估学生的知识掌握程度，占总评的40%。
六、教学安排本课程的教学安排如下：1.教学进度：共10次课，每次课2小时；2.教学时间：每周六上午9:00-11:00；3.教学地点：学校实验室。
电子时钟课程设计绪论
电子时钟课程设计绪论一、教学目标本课程旨在让学生了解电子时钟的基本原理，掌握电子时钟的制作方法，培养学生的动手能力和创新能力。
具体目标如下：1.知识目标：学生能够了解电子时钟的组成部分，理解各部分的工作原理，掌握电子时钟的制作流程。
2.技能目标：学生能够独立完成电子时钟的制作，具备一定的电子电路调试能力。
3.情感态度价值观目标：学生通过制作电子时钟，培养对电子科技的兴趣，增强创新意识，提高团队协作能力。
二、教学内容本课程的教学内容主要包括电子时钟的原理、电子时钟的制作方法以及电子时钟的调试与优化。
具体安排如下：1.电子时钟的原理：介绍电子时钟的组成部分，如时钟芯片、分频器、显示器等，以及它们的工作原理。
2.电子时钟的制作方法：讲解电子时钟的制作流程，包括电路设计、焊接、调试等环节。
3.电子时钟的调试与优化：教授如何对电子时钟进行调试，使其精确显示时间，以及如何优化电路，提高时钟的性能。
三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法，如讲授法、讨论法、案例分析法、实验法等。
具体应用如下：1.讲授法：用于讲解电子时钟的原理和制作方法，使学生掌握基本知识。
2.讨论法：在课堂上学生进行讨论，培养学生的思考能力和团队协作精神。
3.案例分析法：分析实际案例，让学生了解电子时钟在现实生活中的应用，提高学生的实践能力。
4.实验法：安排实验室实践环节，让学生动手制作电子时钟，培养学生的实际操作能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：选用权威、实用的电子时钟制作教材，为学生提供系统的学习资料。
2.参考书：提供相关的电子科技书籍，方便学生深入研究电子时钟的相关知识。
3.多媒体资料：制作精美的课件、教学视频等，帮助学生更好地理解电子时钟的原理和制作方法。
4.实验设备：准备充足的实验设备，确保每个学生都能在实验室实践环节动手制作电子时钟。
电子时钟电子课程设计
电子时钟电子课程设计一、教学目标本课程旨在让学生了解电子时钟的工作原理，掌握基本的电子电路设计和实验技能，培养学生的创新意识和团队合作精神。
具体目标如下：1.知识目标：学生能够理解电子时钟的基本原理，包括时钟芯片、电路板设计、显示系统等。
2.技能目标：学生能够运用电子元件，如电阻、电容、二极管、晶体管等，设计并制作一个简单的电子时钟。
3.情感态度价值观目标：学生能够体验到科技制作的乐趣，增强对科学的兴趣和好奇心，培养团队合作和解决问题的能力。
二、教学内容本课程的教学内容主要包括电子时钟的工作原理、电路设计、实验操作和调试技巧。
具体安排如下：1.第一章：电子时钟概述，介绍电子时钟的原理和应用。
2.第二章：电路设计基础，讲解电子元件的功能和应用，以及电路图的绘制。
3.第三章：时钟芯片的使用，介绍时钟芯片的原理和编程方法。
4.第四章：电路板设计和制作，讲解电路板的设计原则和制作流程。
5.第五章：显示系统的设计，介绍各种显示器件的原理和应用。
6.第六章：实验操作和调试，讲解实验设备的使用方法和调试技巧。
三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法，如讲授法、讨论法、案例分析法和实验法等。
具体应用如下：1.讲授法：用于讲解电子时钟的基本原理和知识点。
2.讨论法：鼓励学生就电路设计和实验过程中遇到的问题进行讨论，培养团队合作精神。
3.案例分析法：分析典型的电子时钟设计案例，帮助学生掌握电路设计和调试技巧。
4.实验法：让学生动手制作电子时钟，提高其实际操作能力和创新能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：电子时钟设计指南，用于引导学生学习电子时钟的基本知识和技能。
2.参考书：电子电路设计手册，为学生提供更多的电路设计参考资料。
3.多媒体资料：包括电子时钟工作原理的视频、电路图演示等，帮助学生更好地理解电子时钟的原理和设计。
电子钟ewb课程设计
电子钟ewb课程设计一、教学目标本课程旨在通过学习电子钟ewb的相关知识，使学生掌握电子钟的设计原理和制作方法，培养学生的动手能力和创新能力。
知识目标：学生能够理解电子钟的工作原理，掌握ewb软件的使用方法，了解电子钟的主要组成部分及其功能。
技能目标：学生能够利用ewb软件设计简单的电子钟，具备分析和解决问题的能力。
情感态度价值观目标：通过学习电子钟的设计与制作，学生能够培养对电子技术的兴趣，增强实践能力，提高团队合作意识。
二、教学内容本课程的教学内容主要包括电子钟的设计原理、ewb软件的使用以及电子钟的制作方法。
1.电子钟的设计原理：介绍电子钟的工作原理，包括时钟信号的产生、分频、显示等功能。
2.ewb软件的使用：讲解ewb软件的界面布局、基本操作和功能，如何进行电路设计与仿真。
3.电子钟的制作方法：介绍电子钟的制作流程，包括电路设计、元件选取、焊接、调试等环节。
三、教学方法为了提高教学效果，本课程将采用讲授法、实践法、讨论法等多种教学方法。
1.讲授法：通过讲解电子钟的设计原理和ewb软件的使用方法，使学生掌握相关知识。
2.实践法：学生通过动手设计电子钟，培养实践能力和创新能力。
3.讨论法：在课堂上引导学生进行问题讨论，激发学生的思考和团队协作精神。
四、教学资源为了支持教学，我们将准备以下教学资源：1.教材：选用合适的电子技术教材，为学生提供理论支持。
2.ewb软件：为学生提供ewb软件安装包，便于学生进行电路设计与仿真。
3.多媒体资料：制作课件、教学视频等资料，丰富教学手段。
4.实验设备：准备电子钟实验套件，供学生进行实践操作。
五、教学评估本课程的评估方式包括平时表现、作业、考试等多个方面，以全面客观地评价学生的学习成果。
1.平时表现：考察学生在课堂上的参与程度、提问回答等情况，以评估学生的学习态度和理解能力。
2.作业：布置适量的作业，要求学生在规定时间内完成，评估学生的掌握程度和应用能力。
电工电子课程设计电子钟
电工电子课程设计电子钟一、课程目标知识目标：1. 理解电子钟的基本工作原理，掌握电子时钟电路的组成及功能；2. 学会阅读电子元件的数据手册，理解常用电子元件在电子时钟中的应用；3. 掌握数字电路的基础知识，了解各类数字电路在电子钟设计中的应用。
技能目标：1. 能够运用所学知识，设计并搭建一个简单的电子时钟电路；2. 学会使用万用表、示波器等工具进行电子电路的调试与检测；3. 培养学生动手实践能力，提高团队协作能力和问题解决能力。
情感态度价值观目标：1. 培养学生对电工电子技术的兴趣，激发学生探索科学技术的热情；2. 培养学生的创新意识，鼓励学生勇于尝试，克服困难，追求卓越；3. 增强学生的环保意识，让学生明白电子产品的合理使用与回收的重要性。
本课程针对电工电子专业的高年级学生，结合电子时钟的设计与制作，将理论知识与实际操作相结合，旨在提高学生的专业素养和实际操作能力。
课程目标具体、可衡量，便于学生和教师在教学过程中对照评估，确保课程的有效实施。
通过本课程的学习，使学生能够将所学知识应用于实际项目中，为未来从事相关领域工作奠定基础。
二、教学内容1. 电子时钟原理：讲解电子时钟的基本工作原理，包括晶振、分频器、计数器、显示器等组成部分的功能及相互关系。
参考教材章节：第三章第二节“电子时钟的组成及其工作原理”。
2. 常用电子元件：学习常用电子元件如晶体振荡器、集成电路、二极管、三极管等的特性与应用。
参考教材章节：第二章“常用电子元件及其特性”。
3. 数字电路基础：回顾数字电路基础知识，重点讲解触发器、计数器等在电子时钟中的应用。
参考教材章节：第四章“数字电路及其应用”。
4. 电子时钟设计与制作：制定电子时钟设计方案，分组讨论并确定各组的设计方案，指导学生进行电路搭建、调试与检测。
参考教材章节：第五章“电子时钟的设计与制作”。
5. 实践操作：安排学生进行电子时钟的组装、调试与优化，培养学生的动手实践能力。
电子时钟课程设计51
电子时钟课程设计51一、课程目标知识目标：1. 学生能够理解电子时钟的基本原理，掌握电子时钟的组成和功能。
2. 学生能够描述电子时钟中数字显示技术的基本原理，如LED、LCD显示。
3. 学生能够解释电子时钟中时间计算和校准的方法。
技能目标：1. 学生能够运用所学知识，设计简单的电子时钟电路，并进行组装和调试。
2. 学生能够运用编程语言，编写简单的电子时钟程序，实现时间显示和校准功能。
3. 学生能够通过实际操作，培养动手能力和问题解决能力。
情感态度价值观目标：1. 学生能够培养对电子技术的兴趣，提高对科学探究的热情。
2. 学生能够认识到电子时钟在生活中的广泛应用，增强学以致用的意识。
3. 学生能够养成团队协作、沟通交流的良好习惯，培养合作精神。
分析课程性质、学生特点和教学要求：本课程为电子技术相关课程，结合学生所在年级的知识深度，注重理论联系实际，提高学生的动手实践能力。
课程针对的学生群体具有一定物理基础和编程能力，对电子技术有一定了解。
教学要求注重培养学生的创新能力、问题解决能力和团队协作能力。
二、教学内容1. 电子时钟原理及组成- 介绍电子时钟的基本工作原理，包括时钟振荡器、分频器、计数器、显示器等组成部分。
- 分析电子时钟中晶振的作用，探讨如何实现精确的时间计数。
2. 数字显示技术- 介绍LED和LCD显示技术的基本原理，对比分析两种显示技术的优缺点。
- 学习数字显示电路的设计，掌握如何驱动LED和LCD显示数字。
3. 时间计算与校准- 学习电子时钟中时间计算的方法，如秒、分、时的计算。
- 探讨电子时钟校准的原理和方法，了解实时时钟芯片（RTC）的应用。
4. 电子时钟电路设计与组装- 制定电子时钟电路设计方案，选择合适的元器件。
- 学习电路图的绘制，进行电路组装和调试。
5. 电子时钟编程- 使用编程语言（如C语言）编写电子时钟程序，实现时间显示和校准功能。
- 学习如何在微控制器上运行程序，实现电子时钟的实时显示。
led电子钟课程设计
led电子钟课程设计一、课程目标知识目标：1. 让学生理解电子时钟的基本工作原理，掌握LED显示技术的基本概念。
2. 使学生掌握电子时钟设计所需的数字电路知识，包括计时器、时钟信号发生器等。
3. 让学生了解并运用电子编程软件进行电子时钟程序设计。
技能目标：1. 培养学生运用所学知识设计并制作简单LED电子时钟的能力。
2. 培养学生动手实践能力，包括焊接、调试电子电路和编写程序。
3. 提高学生问题解决和团队协作能力，通过项目实践，学会分析问题、调试电路。
情感态度价值观目标：1. 培养学生对电子技术及创新实践的浓厚兴趣，激发学生学习主动性和积极性。
2. 培养学生严谨、细致、负责的科学态度，注重实验操作的安全性和环保意识。
3. 培养学生团队协作精神，学会尊重他人意见，共同完成项目任务。
本课程针对中学生设计，结合学生年龄特点和认知水平，以实践性、创新性为导向，注重培养学生的动手能力、创新思维和团队协作能力。
通过本课程的学习，使学生能够将所学知识应用于实际项目中，提高学生的综合素养。
二、教学内容1. 电子时钟原理：讲解电子时钟的基本工作原理，包括计时器、时钟信号发生器、时钟显示等组成部分。
- 相关教材章节：第二章第三节“电子时钟原理及其设计”2. 数字电路基础：介绍与电子时钟设计相关的数字电路知识，如门电路、触发器、计数器等。
- 相关教材章节：第一章“数字电路基础”3. LED显示技术：讲解LED显示技术的基本原理，包括LED数码管的结构、工作原理和驱动方式。
- 相关教材章节：第三章第一节“LED显示技术及其应用”4. 电子编程软件应用：介绍电子编程软件的使用方法，如Arduino、Keil等，学会编写电子时钟程序。
- 相关教材章节：第四章“电子编程软件及其应用”5. 实践操作：指导学生动手制作LED电子时钟，包括焊接、调试电子电路，编写程序，实现时钟功能。
- 相关教材章节：第五章“实践操作与项目制作”教学内容安排和进度：第一周：电子时钟原理学习，数字电路基础介绍第二周：LED显示技术学习，电子编程软件应用讲解第三周：实践操作指导，分组进行项目制作第四周：项目调试、优化，总结评价教学内容注重科学性和系统性，结合教材章节，循序渐进地传授知识，确保学生能够掌握电子时钟设计的全过程。
c电子时钟课程设计
c 电子时钟课程设计一、课程目标知识目标：1. 学生能够理解电子时钟的基本原理，掌握电子时钟的组成、功能及工作流程。
2. 学生能够运用所学知识，分析并设计简单的电子时钟电路。
3. 学生能够解释电子时钟显示时间的原理，理解时、分、秒之间的换算关系。
技能目标：1. 学生能够运用电子元件，如集成电路、晶体管、LED灯等，动手搭建一个简易的电子时钟。
2. 学生能够通过编程软件，设计并实现电子时钟的显示功能。
3. 学生能够运用所学知识，解决电子时钟在实际应用中遇到的问题。
情感态度价值观目标：1. 培养学生对电子技术的兴趣，激发学生的创新意识和探索精神。
2. 培养学生团队协作意识，提高学生在团队中沟通、协作的能力。
3. 培养学生关注社会发展，了解电子时钟在生活中的应用，认识到科技对生活的影响。
本课程针对中学生设计，结合学生好奇心强、动手能力逐步提高的特点，注重理论与实践相结合，以培养学生的创新能力和实际操作能力为核心。
课程目标具体、可衡量，旨在帮助学生掌握电子时钟相关知识，提高实践技能，培养科学素养，为后续学习打下坚实基础。
二、教学内容本课程教学内容主要包括以下几部分：1. 电子时钟基本原理：介绍电子时钟的组成、工作原理，包括时钟电路、振荡器、分频器、计数器等。
2. 电子时钟电路设计：讲解如何使用集成电路、晶体管、LED灯等元件搭建电子时钟，分析电路图，明确各部分功能。
3. 编程设计：教授如何使用编程软件（如Arduino、Scratch等）设计电子时钟程序，实现时、分、秒的显示功能。
4. 电子时钟制作与调试：指导学生动手制作简易电子时钟，学会调试电路，解决问题，确保电子时钟正常运行。
5. 电子时钟应用与拓展：探讨电子时钟在生活中的应用，了解其发展趋势，激发学生创新意识。
教学内容与课本章节关联如下：1. 电子时钟基本原理——对应教材第3章“数字电路基础”2. 电子时钟电路设计——对应教材第4章“数字电路设计”3. 编程设计——对应教材第5章“微控制器及应用”4. 电子时钟制作与调试——对应教材第6章“电子制作与调试”5. 电子时钟应用与拓展——对应教材第7章“现代电子技术应用”教学进度安排：共5个课时，第1-2课时学习基本原理和电路设计，第3-4课时进行编程设计和制作调试，第5课时进行应用与拓展讨论。
电子课程设计之数字钟设计
电子课程设计之数字钟设计一、课程目标知识目标：1. 学生能理解数字时钟的基本原理，掌握数字时钟的组成和功能。
2. 学生能够运用所学电子知识，设计并实现一个具有基本功能的数字时钟。
3. 学生能够了解并描述数字时钟设计中涉及的电子元件及其作用。
技能目标：1. 学生能够运用电子设计软件进行电路设计和仿真，具备基本的电子绘图能力。
2. 学生能够运用编程语言编写简单的数字时钟程序，实现时钟的基本功能。
3. 学生能够通过动手实践，培养焊接、调试和故障排除等电子制作技能。
情感态度价值观目标：1. 学生在课程学习过程中，培养对电子科学的兴趣和热爱，增强科技创新意识。
2. 学生通过团队合作，培养沟通协调、共同解决问题的能力，树立团队协作精神。
3. 学生能够认识到电子技术在日常生活中的应用，增强学以致用的意识，提高社会责任感。
课程性质：本课程为电子技术实践课程，结合理论教学和动手实践，使学生掌握数字时钟设计的基本知识和技能。
学生特点：学生具备一定的电子基础知识，对电子设计感兴趣，具有一定的动手能力和创新意识。
教学要求：教师应注重理论与实践相结合，关注学生的个体差异，提供个性化的指导与帮助，确保学生能够完成课程目标。
同时，注重培养学生的团队协作能力和创新能力，提高学生的综合素养。
二、教学内容本课程教学内容主要包括以下几部分：1. 数字时钟原理及组成- 时钟信号源：晶振、时钟芯片等。
- 计数器：了解同步计数器、异步计数器原理。
- 显示部分：数码管、LED点阵等显示技术。
- 控制器：微控制器及其编程。
2. 电子元件及其作用- 电阻、电容、二极管、三极管等基础元件。
- 集成电路：74系列、CD40系列等。
- 传感器：温度传感器、光敏传感器等。
3. 电路设计与仿真- 使用电子设计软件（如：Multisim、Proteus等）进行电路设计。
- 完成数字时钟电路的搭建、仿真和优化。
4. 编程与控制- 学习编程语言（如：C语言、Arduino等）。
led电子钟课程设计
led 电子钟课程设计一、课程目标知识目标：1. 学生能够理解LED电子钟的基本工作原理，掌握电子钟的核心组件及其功能。
2. 学生能够运用所学知识，分析并设计简单的电子时钟电路。
3. 学生了解数字时钟的显示原理，掌握常见时钟显示格式的转换方法。
技能目标：1. 学生能够运用焊接工具进行电子元件的安装与焊接，提高动手实践能力。
2. 学生能够运用编程软件，编写简单的程序，实现对LED电子钟的显示控制。
3. 学生能够通过团队合作，共同完成电子钟的制作，培养团队协作和沟通能力。
情感态度价值观目标：1. 学生培养对电子技术的兴趣，激发创新精神，提高科学素养。
2. 学生在实践过程中，学会发现问题、解决问题，培养自主学习能力和探究精神。
3. 学生通过制作LED电子钟，认识到科技与生活的紧密联系，增强环保意识和节能意识。
分析课程性质、学生特点和教学要求，本课程将目标分解为以下具体学习成果：1. 学生能够独立完成电子元件的安装与焊接，制作出功能齐全的LED电子钟。
2. 学生能够运用所学编程知识，实现LED电子钟的时、分、秒显示，并具备调整时间的功能。
3. 学生通过课程学习，能够明确电子技术在日常生活中的应用，培养节能环保意识。
二、教学内容根据课程目标，教学内容分为以下三个部分：1. 电子钟原理及组件- 了解电子钟的基本工作原理，重点学习时钟电路、振荡器、分频器等核心组件的作用。
- 学习电子元件的识别与使用，如LED灯、电阻、电容、二极管等。
- 教材章节：第三章《电子技术基础》第四节《振荡器与分频器》。
2. 电子钟制作与焊接- 学习焊接工具的使用，掌握焊接技巧，进行电子元件的安装与焊接。
- 学习电路板的绘制与制作，掌握电路布线原则。
- 教材章节：第四章《焊接技术》。
3. 编程与显示控制- 学习简易编程知识，掌握时钟显示程序的编写方法。
- 实践操作，运用编程软件，实现对电子钟时、分、秒的显示控制。
- 教材章节：第五章《数字显示技术》第二节《LED显示技术》。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
南航数字电子技术课程设计报告
题目：数字钟的设计与制作
学年：06学年学期：第二学期
专业：机械工程及自动化
班级：0504107
学号姓名：李晓云
吉晶晶
时间：2006年6月30日— 2006年7月3日
数字电子技术课程设计报告
一、设计目的
数字钟是一种用数字电路技术实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更更长的使用寿命，因此得到了广泛的使用。
数字钟从原理上讲是一种典型的数字电路，其中包括了组合逻辑电路和时序电路。
因此，我们此次设计与制作数字钟就是为了了解数字钟的原理，从而学会制作数字钟.而且通过数字钟的制作进一步的了解各种在制作中用到的中小规模集成电路的作用及实用方法.且由于数字钟包括组合逻辑电路和时叙电路.通过它可以进一步学习与掌握各种组合逻辑电路与时序电路的原理与使用方法.
二、设计内容及要求
（1）设计指标
①由晶振电路产生1HZ标准秒信号；
②分、秒为00~59六十进制计数器；
③时为00~23二十四进制计数器；
④周显示从1~日为七进制计数器；
⑤具有校时功能，可以分别对时及分进行单独校时，使其校正到标准时
间；
⑥整点具有报时功能，当时间到达整点前鸣叫五次低音（500HZ），整点
时再鸣叫一次高音（1000HZ）。
（2）设计要求
①画出电路原理图（或仿真电路图）；
②元器件及参数选择；
③电路仿真与调试。
（3）制作要求自行装配和调试，并能发现问题和解决问题。
（4）编写设计报告写出设计与制作的全过程，附上有关资料和图纸，有心得体会。
三、原理框图
数字钟实际上是一个对标准频率（1HZ）进行计数的计数电路。
由于计数的起始时间不可能与标准时间（如北京时间）一致，故需要在电路上加一个校时电路，同时标准的1HZ时间信号必须做到准确稳定。
通常使用石英晶体振荡器电路构成数字钟。
数字电子钟的总体图如图（1）所示。
由图
（1）可见，数字电子钟由以下几部分组成：石英晶体振荡器和分频器组成
的秒脉冲发生器；校对电路；六十进制秒、分计数器、二十进制时计数器及
七十进制日计数器；以及秒、分、时的译码显示部分等。
显示显示显示显示
译码器译码器译码译码
7进制24进制60进制60进制
晶体振分频器
四．主要部分的实现方案
1 秒脉冲电路
由晶振32768Hz经 CD4060分频为2Hz，再经过74LS74一次分频，即得
1Hz 标准秒脉冲，提供给时钟计数脉冲。
如图示：
20pF 74LS74
10 Q 1Hz
CD4060 Q C1
3—20pF 1D
11 R
32768Hz 22MΩ 12
秒脉冲发生器
2时间计数器电路
由6个74LS90 计数器组成时分秒的计数电路，74LS90 是4位二进制同步加计数器，它的设置为多片集成计数器的级联提供方便。
它具有异步清零，同步并行预置数，保持和计数的功能。
（１）秒计数器
秒的个位计数单元为10进制计数器，当Q D Q C Q B Q A变成1010时，通过与非门把它的清零端变成0，计数器的输出被置零，跳过1011到1111的状态，又从0000开始，如此重复。
秒的十为计数单元为6进制，当Q D Q C Q B Q A变成0101时，通过与非门把它的清零端变成0，计数器的输出被置零，跳过0110到1111的状态，又从0000开始，如此就是60进制。
同时秒十位上的0101时，要把进位信号传输给“分”个位的计数单元。
（2）分计数器
分的个位和十位计数单元的状态转换和秒的是一样的，只是它要把进位信号传输给时的个位计数单元。
（3）时计数器
当“时”十位的Q D Q CＱBＱA为0000或0001时，“时”的个位计数单元是十进制计数器，当他的Q D Q C Q B Q A到1010时，通过与非门使得个位74LS90上的清零端为0，则计数器的输出直接置零，从0000有开始。
当十位的Q D Q C Q B Q A 为0010时，通过与非门使得该74LS90的清零端为0，“时”的十位有重新从0000开始，此时的个位计数单元变成4进制，即当个位计数单元的Q D Q C Q B Q A
为0100时，就要又从0000开始计数。
这样就实现了“时”24进制的计数 ( 4 ) 日计数器
日计数器由两个74LS74，四个TTL 和一个 74LS20 构成，实现了七定制的功能。
每个74LS74控制一个输入，即控制Q D Q C Q B Q A中的一个。
当从0000到0111 时，显示是按照74LS74集成们电路的逻辑功能来实现的，当为0111的时候，Q C Q B Q A各为1 1 1 ，他们三个通过74LS74 与非门输出为0 。
再与Q D所控的0 通过 TTL集成门电路输出了0 ，如此循环，使得四个TTL 输出都为 0000。
即使得输出变为了“置零”状态。
从而实现了七禁止循环。
如下图所示：
3 数字钟的译码及显示单元电路
译码显示采用共阳极LED八段数码管和译码器74SL247组成。
4.整点报时电路
电路应在整点前10秒钟内开始整点报时，即当时间在59分54秒到59分59秒期间时，报时电路报时控制信号。
当时间在59分50秒到59分59秒期间时，分十位、分个位和秒十位均保持不变，分别为5、9和5，因此可将分计数器十位的Q C和Q A 、个位的Q D 和Q A及秒计数器十位的QC和QA相与，从而产生报时控制信号。
报时电路由74LS08高音和74LS04低音通过74LS32来构成。
五、元器件
1．四连面包板1块
2．镊子1把
3．剪刀1把
4．共阳八段数码管7个
5．硬导线若干
6．74LS90 集成块6块
7．CD4060集成块1块
8．74LS247集成块7块
9．74LS20 集成块1块
10．74LS00 集成块1块
11．74LS08集成块2块
12．74LS32 集成块 1块
13．74LS04 集成块 1块
14 74LS74 集成块 4块
15．时钟晶体1个
16．22pF和20pF可调电容各一个
17．三极管8050一个
18．300Ω7个 22MΩ一个 1KΩ一个 10KΩ一个
六、总体电路图
数字钟电路图
七.实验过程中遇到的问题及解决方法
在寝室我们有变压器，所以数字显示部分我们是在寝室调试的。
调试过程中秒的显示中十进制没有问题，但是不进位，经过检查发现是进位线连错了。
依次向分显示排查，发现分显示也不正常，结果发现我们是在分显示的一个74LS90下面没有接电源，连上电源后发现分显示正常。
在日显示部分发现74LS20的一个输出线应该是接74LS74的非S端，我们接错了，改了之后显示部分几乎就没有什么问题了。
蜂鸣器的调试部分是在实验室进行的，我们接上后就正常鸣叫了，没有需要多进行调试。
主要是我们在连这一部分时，一起对着逻辑电路参考图以及集成电路引出端功能图，一根线一根线的检查，每连接完一根线就在参考图上标记一个，这样比较容易发现是否漏连了线，所以这部分在调试的时候没出现什么问题。
八.心得体会
通过这次对数字钟的设计与制作，让我们了解了设计电路的程序，也让我了解了关于数字钟的原理与设计理念，要设计一个电路总要对着一个参考电路图才可以连接的。
但是最后的成品却不一定与想象的完全一样，因为在实际接线中有着各种各样的条件制约着，所以要合理布局这样连出来的成品才比较美观。
通过这次学习，让我对各种电路都有了大概的了解，所以说，坐而言不如立而行，对于这些电路还是应该自己动手实际操作才会有深刻理
解。
在这次实验连接中，发现了一个极大的问题，那就是在电路连接过程中一定要细心，耐心。
这两点是至关重要的。
在连接电路图时，很是麻烦，但是必须定下心来，慢慢连接，在调试过程中，任何问题都可能导致致命的失误，我们必须一点一点地检查，这就学要我们有足够的耐心，从小处着手，从每根导线入手。
在现实生活中也是如此。
通过这次课设，我们的动手能力也得到了加强。
九．参考资料及文献
参考资料：
《电子技术基础（数字部分）（第四版）》
《电路及电子技术实验》
《电工电子技术实践教材》。
