等高线的绘制方法和修饰技巧
等高线的绘制方法
等高线的绘制方法等高线是地形图上表示地形地貌特征的重要记号,它是根据特定的高程范围,在指定区域内沿着特定的高程过程画出的曲线图。
它可以清楚地反映出某一高程等级的地形形态状况,被称为地形图上的“表情符号”。
等高线的绘制也是地形图制作的重要环节,一般通过计算机来生成等高线。
具体的绘制方法如下:(一)数据准备。
首先要准备必要的原始数据,一般是测量得到的地形高程数据,或者是测量得到的数据表,以及制图的相关参数。
(二)绘图参数的确定。
首先要确定制图的高程范围,即所要表示的高程范围,制图时一般以递增的方式来表示,如200m, 300m,400m…等。
同时,需要确定地形等高线的技术参数,比如等高线步长和间断步长等。
(三)数据插值。
在此阶段,将原始数据按照一定的模式进行插值处理,以实现数据之间的线性插补,使原始数据变成足够多的数据点,从而实现更加准确的等高线绘制。
(四)分区等高线的绘制。
在插值处理之后,基于预先确定的绘图参数,开始将数据点拟合成相应的等高线条,以完成等高线的绘制。
(五)等高线平滑处理和缩放处理。
有时画出的等高线会弯曲过于曲折,这时就需要进行等高线平滑处理,使其更加平整,以及缩放处理,让图上所表示的形状可以更清楚。
(六)修正结果。
完成绘图之后,可以根据原始地形图和绘制结果,检查识别出的等高线是否符合实际的地形状况,若发现出入,则需要进行细微的修正,并调整技术参数,直到最终 achieve desired results 。
等高线的绘制是数字地形图制图的重要环节,若想拟出完全符合实际情况的等高线,除了正确的数据准备和确定制图参数之外,还需要综合考虑插值、等高线绘制、平滑处理等,以及结果的检查和修正等环节,以确保绘制精度。
CAD绘图中的等高线绘制技巧
CAD绘图中的等高线绘制技巧等高线是指在地图或绘图中,用于表示地形高度的线条。
在CAD 绘图中,等高线的绘制是一个重要的工作。
本文将介绍CAD绘图中的等高线绘制技巧,帮助读者更加高效地完成等高线绘制工作。
第一步是准备工作。
在开始绘制等高线之前,需要先准备好相关数据。
这包括地形高程数据和栅格数据。
地形高程数据可以通过测量工具获得,如GPS或测高仪。
栅格数据可以通过遥感技术获取,如卫星影像。
在获取到数据后,需要将其导入到CAD软件中,以便进行等高线的绘制。
第二步是创建坡度分析。
坡度分析是绘制等高线的基础,通过分析不同地点的高程数据,可以确定地势起伏的情况。
在CAD软件中,可以使用坡度分析工具进行分析。
首先选择要分析的区域,然后设置分析参数,如高程单位、链接面、输出格式等。
完成设置后,软件会自动生成坡度分析结果,显示出不同地方的高程变化情况。
第三步是确定等高线间隔。
等高线间隔是指两条等高线之间的高程差。
在绘制等高线时,需要根据地形情况和绘图要求来确定合适的等高线间隔。
一般来说,地形起伏较大的地区需要较小的等高线间隔,以表达地势的变化情况。
而地形起伏较小的地区可以选择较大的等高线间隔,以减少绘图的复杂度。
根据实际需求,可以在CAD软件中进行等高线间隔设置。
第四步是绘制等高线。
在绘制等高线之前,需要先确定好等高线的起点和起始高程。
然后,按照等高线间隔逐步绘制等高线。
在CAD软件中,可以使用绘图工具进行等高线的创建。
一般来说,从低高程到高高程逐渐绘制,可以保证等高线的连续性。
在绘制过程中,要注意避免等高线的交叉和错位,以确保绘图的准确性。
第五步是修改和优化。
在完成等高线的绘制后,需要对绘图进行修正和优化。
首先,对绘制的等高线进行检查,确保其与坡度分析结果一致。
然后,根据实际情况,进行一些必要的修改和调整。
例如,可以对等高线进行剪裁,去除重叠或多余部分。
同时,还可以调整等高线的样式和颜色,以增加绘图的美观性和可读性。
CASS绘制和修改等高线技巧
CASS绘制和修改等高线技巧1、修改数字地面模型(修改三角网)一般情况下,由于地形条件的限制在外业采集的碎部点很难一次性生成理想的等高线,如楼顶上控制点。
另外还因现实地貌的多样性和复杂性,自动构成的数字地面模型与实际地貌不太一致,这时可以通过修改三角网来修改这些局部不合理的地方。
(1)、删除三角形如果在某局部内没有等高线通过的,则可将其局部内相关的三角形删除(2)、增加三角形如果要增加三角形时,可选择“等高线”菜单中的“增加三角形”项,依照屏幕的提示在要增加三角形的地方用鼠标点取,如果点取的地方没有高程点,系统会提示输入高程。
通过以上命令修改了三角网后,选择“等高线”菜单中的“修改结果存盘”项,把修改后的数字地面模型存盘。
这样,绘制的等高线不会内插到修改前的三角形内。
注意:修改了三角网后一定要进行此步操作,否则修改无效!2、练习手工绘制等高线的方法:(1)右侧工具栏直接使用绘制等高线工具(2)复合线等高线在绘制时会自动拟合,线体有很多节点,在修改时非常麻烦。
为使用等高线修改变得简单。
采用如下方法:在绘制等高线时不要直接使用绘制等高线工具,而使用复合线工具来绘制等高线,因为复合线非常容易拉动修改。
在等高线绘制完后可以拟合复合线,然后把拟合后复合线加注等高线属性即可,在属性工具条中可以更改等高线标高。
这样画出的等高线套合的非常好,易于修改。
3、等高线和高程点的注记等高线的注记一般只注记计曲线,注记的字头应指向山顶或高地,但字头不应指向图纸的下方。
关于高程点的注记一般选在明显地物点和地形点上,依据地形类别及地物点和地形点的多少,其密度为图上每100cm2内5~10个。
4、等高线的修饰等高线在遇到房屋及其它建筑物、双线道路、路堤、坑穴、陡坎、斜坡、湖泊、双线河、双线渠、水库、池塘以及注记等均应中断。
CASS成图软件中提供了自动切除穿陡坎、穿围墙、穿二线间、穿高程注记、穿指定区域内的等高线等功能,完全满足等高线的修剪。
道路设计等高线的绘制方法
道路设计等高线的绘制方法道路设计是城市规划中非常重要的一环,它直接关系到交通流畅和市民出行的便利性。
而道路设计等高线的绘制方法则是道路设计的重要步骤之一。
本文将介绍道路设计等高线的绘制方法,帮助读者了解如何准确绘制道路等高线,以实现有效的道路设计。
一、道路设计等高线的定义道路设计等高线是指在道路设计过程中,根据地形地貌等因素,绘制出道路纵断面的等高线图。
等高线图能够直观地展示道路的高差变化,帮助设计师在设计道路的过程中进行合理的高程调整,从而确保道路的通畅性和安全性。
1.收集地形数据:在进行道路设计等高线绘制之前,首先需要收集地形数据。
可以通过现场勘测、卫星遥感、数字高程模型等方式获取地形数据,以便后续绘制等高线图时准确反映地形情况。
2.确定等高线间隔:等高线间隔是指等高线之间的高程差。
根据道路设计的要求和地形的复杂程度,确定合适的等高线间隔。
一般而言,等高线间隔越小,绘制出的等高线图越精细,但也需要考虑到绘制的工作量和实际需求。
3.绘制等高线图:在绘制等高线图之前,可以先在纸上画出基本的道路纵断面。
然后根据收集到的地形数据和确定的等高线间隔,将等高线逐一绘制在道路纵断面上。
可以使用专业的绘图软件或者手工绘制,根据实际情况选择合适的绘制工具。
4.标注高程数值:在绘制等高线的过程中,需要在等高线上标注高程数值。
这样可以更直观地了解道路的高差变化。
可以使用文字、箭头等方式进行标注,确保标注清晰可读。
5.检查和修正:绘制完成后,需要对等高线图进行检查和修正。
检查是否有绘制错误或者遗漏部分,确保等高线图的准确性和完整性。
如果发现问题,及时进行修正。
三、道路设计等高线的应用道路设计等高线图在道路建设中起到重要的作用。
它可以帮助设计师更好地了解地形地貌,合理规划道路线路和高差,从而达到更好的交通流畅性和安全性。
此外,等高线图还可以用于道路施工时的工程量计算和监测,为施工提供参考依据。
四、道路设计等高线的注意事项1.在绘制等高线图时,需要准确采集地形数据,确保数据的准确性和完整性。
CASS绘制和修改等高线技巧知识分享
CASS绘制和修改等高线技巧1、修改数字地面模型(修改三角网)一般情况下,由于地形条件的限制在外业采集的碎部点很难一次性生成理想的等高线,如楼顶上控制点。
另外还因现实地貌的多样性和复杂性,自动构成的数字地面模型与实际地貌不太一致,这时可以通过修改三角网来修改这些局部不合理的地方。
(1)、删除三角形如果在某局部内没有等高线通过的,则可将其局部内相关的三角形删除(2)、增加三角形如果要增加三角形时,可选择“等高线”菜单中的“增加三角形”项,依照屏幕的提示在要增加三角形的地方用鼠标点取,如果点取的地方没有高程点,系统会提示输入高程。
通过以上命令修改了三角网后,选择“等高线”菜单中的“修改结果存盘”项,把修改后的数字地面模型存盘。
这样,绘制的等高线不会内插到修改前的三角形内。
注意:修改了三角网后一定要进行此步操作,否则修改无效!2、练习手工绘制等高线的方法:(1)右侧工具栏直接使用绘制等高线工具(2)复合线等高线在绘制时会自动拟合,线体有很多节点,在修改时非常麻烦。
为使用等高线修改变得简单。
采用如下方法:在绘制等高线时不要直接使用绘制等高线工具,而使用复合线工具来绘制等高线,因为复合线非常容易拉动修改。
在等高线绘制完后可以拟合复合线,然后把拟合后复合线加注等高线属性即可,在属性工具条中可以更改等高线标高。
这样画出的等高线套合的非常好,易于修改。
3、等高线和高程点的注记等高线的注记一般只注记计曲线,注记的字头应指向山顶或高地,但字头不应指向图纸的下方。
关于高程点的注记一般选在明显地物点和地形点上,依据地形类别及地物点和地形点的多少,其密度为图上每100cm2内5~10个。
4、等高线的修饰等高线在遇到房屋及其它建筑物、双线道路、路堤、坑穴、陡坎、斜坡、湖泊、双线河、双线渠、水库、池塘以及注记等均应中断。
CASS成图软件中提供了自动切除穿陡坎、穿围墙、穿二线间、穿高程注记、穿指定区域内的等高线等功能,完全满足等高线的修剪。

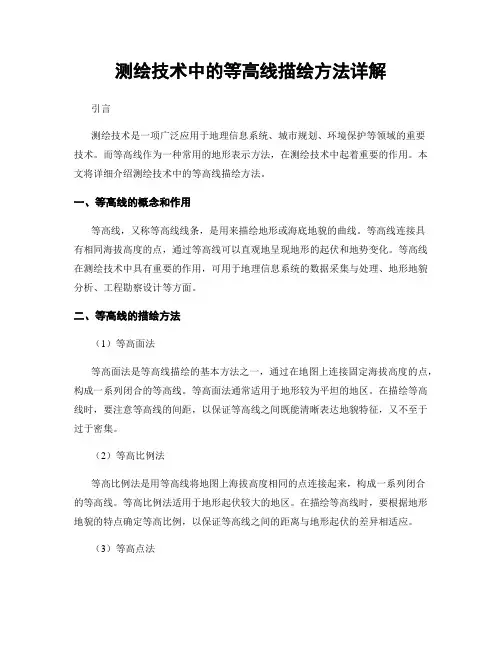

测绘技术中的等高线描绘方法详解
测绘技术中的等高线描绘方法详解引言测绘技术是一项广泛应用于地理信息系统、城市规划、环境保护等领域的重要技术。
而等高线作为一种常用的地形表示方法,在测绘技术中起着重要的作用。
本文将详细介绍测绘技术中的等高线描绘方法。
一、等高线的概念和作用等高线,又称等高线线条,是用来描绘地形或海底地貌的曲线。
等高线连接具有相同海拔高度的点,通过等高线可以直观地呈现地形的起伏和地势变化。
等高线在测绘技术中具有重要的作用,可用于地理信息系统的数据采集与处理、地形地貌分析、工程勘察设计等方面。
二、等高线的描绘方法(1)等高面法等高面法是等高线描绘的基本方法之一,通过在地图上连接固定海拔高度的点,构成一系列闭合的等高线。
等高面法通常适用于地形较为平坦的地区。
在描绘等高线时,要注意等高线的间距,以保证等高线之间既能清晰表达地貌特征,又不至于过于密集。
(2)等高比例法等高比例法是用等高线将地图上海拔高度相同的点连接起来,构成一系列闭合的等高线。
等高比例法适用于地形起伏较大的地区。
在描绘等高线时,要根据地形地貌的特点确定等高比例,以保证等高线之间的距离与地形起伏的差异相适应。
(3)等高点法等高点法是根据现有的地形数据,通过等高点描绘出等高线的方法。
等高点是具有相同海拔高度的点,等高点法通过将等高点连接起来,形成一系列闭合的等高线。
等高点法适用于地形数据较为稳定的情况,可以较为精确地描绘出地形的起伏。
三、等高线的注意事项(1)描绘等高线时需要结合实地测量和地形数据,保证描绘的准确性和可靠性。
(2)在描绘等高线时,要注意等高线之间的间隔,以保证等高线的连续性和清晰性。
(3)在描绘等高线时,要根据地形和地貌的实际情况,选择合适的等高线描绘方法。
(4)在测绘等高线时,要注意地形的起伏和地势的特点,合理确定等高线之间的间距和密度。
四、等高线的应用领域等高线作为一种常用的地形表示方法,广泛应用于地理信息系统、城市规划、环境保护等领域。
在地理信息系统中,等高线可用于分析地形地貌、制作立体地图等;在城市规划中,等高线可以用于确定道路、建筑物的位置和高度;在环境保护方面,等高线可用于分析水资源的分布和变化。
等高线的绘制
等高线的绘制在地形图中,等高线是表示地貌起伏的一种重要手段。
常规的平板测图,等高线是由手工描绘的,等高线可以描绘得比较圆滑但精度稍低。
在数字化自动成图系统中,等高线是由计算机自动勾绘,生成的等高线精度相当高。
等高线的绘制步骤:1、展高程点:单击绘图处理菜单下展高程点,选择数据文件,然后根据命令提示区:注记高程点的距离,直接回车表示不对高程点注记进行取舍,若采集的高程点太密,可输入点间距进行取舍。
2、建立DTM:单击等高线菜单下的建立DTM,根据对话框提示建立DTM 的方式可以由数据文件生成,还可以由图面高程点生成。
注:建模过程考虑陡坎,则在生成等高线时就会自动处理,建模过程考虑地性线,则应记录外业测量时哪些点是地性点,先用地性线连起来。
3、修改三角网a、删除三角形:如果在某局部内没有等高线通过的,则可将其局部内相关的三角形删除。
删除三角形的操作方法是:先将要删除三角形的地方局部放大,再选择“等高线”下拉菜单的“删除三角形”项,命令区提示选择对象:这时便可选择要删除的三角形,如果误删,可用“U”命令将误删的三角形恢复。
b. 过滤三角形:可根据用户需要输入符合三角形中最小角的度数或三角形中最大边长最多大于最小边长的倍数等条件的三角形。
如果出现CASS7.0在建立三角网后点无法绘制等高线,可过滤掉部分形状特殊的三角形。
另外,如果生成的等高线不光滑,也可以用此功能将不符合要求的三角形过滤掉再生成等高线。
c. 增加三角形:如果要增加三角形时,可选择“等高线”菜单中的“增加三角形”项,依照屏幕的提示在要增加三角形的地方用鼠标点取,如果点取的地方没有高程点,系统会提示输入高程。
d. 三角形内插点:选择此命令后,可根据提示输入要插入的点:在三角形中指定点(可输入坐标或用鼠标直接点取),提示高程(米)=时,输入此点高程。
通过此功能可将此点与相邻的三角形顶点相连构成三角形,同时原三角形会自动被删除。
e. 删三角形顶点:用此功能可将所有由该点生成的三角形删除。
6CASS准确勾绘与修饰等高线的方法以及常见问题的解决方案
利用南方CASS准确勾绘与修饰等高线的方法以及常见问题的解决方案刘建英(青岛市勘察测绘研究院山东青岛 266109)摘要:在介绍等高线相关知识的基础上,阐述利用CASS软件准确勾绘等高线的方法,指出软件存在的问题与弊端,并结合实例,分析在修饰等高线过程中的常见问题,提出解决方案。
关键词:CASS、等高线、勾绘、修饰、问题、解决方案测量工作中常用等高线来表示地貌,形象的表示方法与合理的描述,使得等高线更贴近于现实,更能反映现状。
因此,绘制合理、正确的等高线就成了至关重要的问题,那么怎样的等高线才是正确的,又应该怎样勾绘与修饰等高线呢?本文将结合生产实际,进行细致的分析与讲解,并阐述利用南方CASS软件准确勾绘等高线的方法,针对修饰等高线过程中常见的问题,提出具体的解决方案。
一、等高线的相关定义与勾绘等高线的具体要求所谓等高线,就是地面上高程相同的相邻各点所连接而成的闭合曲线,也可以看作是不同海拔高度的水平面与实际地面的交线。
不同高度的环线是不会相合的,除非地表显示悬崖或峭壁才能使某处线条太密集出现重叠现象。
1.1等高线按其作用不同,分为首曲线、计曲线、间曲线与助曲线四种。
首曲线(基本等高线),是按规定的等高距测绘的细实线,用以显示地貌的基本形态;计曲线(加粗等高线),从规定的高程起算面起,每隔五个等高距将首曲线加粗为一条粗实线,以便在地图上判读和计算高程;间曲线(半距等高线),是按二分之一等高距描绘的细长虚线,主要用以显示首曲线不能显示的某段微型地貌;助曲线(辅助等高线),是按四分之一等高距描绘的细短虚线,用以显示间曲线仍不能显示的某段微型地貌。
间曲线和助曲线只用于显示局部地区的地貌,故除显示山顶和凹地各自闭合外,其他一般都不闭合。
还有一种与等高线正交、指示斜坡方向的短线叫示坡线,与等高线相连的一端指向上坡方向,另一端指向下坡方向。
1.2.在等高线上标注的数字为该等高线的海拔高度。
根据《城市测量规范》规定,基本等高距为0.5米时,高程注记点应注至厘米;基本等高距大于0.5米时可注至分米。
简述等高线绘制方法
简述等高线绘制方法
简述等高线绘制方法:
1、将高程数据标注在测点一侧;
2、分析测点高程规律。
如最大值、最小值点在哪里;最大值周围的测点数据渐次减小,数据分布呈等轴状(如圆形、椭圆形),说明可能是一山峰;如果呈线状分布则可能是一山脊。
对最小值则与上相反,等等;
3、确定等高线距(如10米、20米、50米等等);
4、测点连线。
从最大值点与相邻的测点连线,其它的测点也要从高到低连线;
5、利用cad的计算功能或等分功能,内插出相邻测点连线上与等高线距整倍数的点;
6、连点。
将相同高程点用连接得到一折线,利用计算机的拟合功能,则可得到一圆滑曲线;
7、在等高线上或一侧标注上高程;以上是利用cad绘制等高线的办法。
听说有一种绘图软件能直接成图,但是需要花钱购买,有的要价很高。
如果没有绘制等高线软件,我介绍的方法不妨试一试。
等高线指的是地形图上高程相等的各点所连成的闭合曲线.把地面上海拔高度相同的点连成的闭合曲线.垂直投影到一个标准面上,并按比例缩小画在图纸上,就得到等高线.等高线也可以看作是不同海拔高度的水平面与实际地面的交线,所以等高线是闭合曲线。
高中地理等高线知识点
高中地理等高线知识点等高线是地理学中常用的一种表示地形高度的方法。
在地图上用等高线将等高度的点连接起来,以显示地势的特点和地貌的分布情况。
下面是关于等高线的几个重要知识点:1.等高线的定义和特点:等高线是地球上表示地形高度的曲线,相同等高线上的点具有相同的海拔或高度。
等高线的特点有三个:等高线上的每一点海拔相同,等高线形状像曲线,相同等高线之间的垂直距离相同。
2.等高线的绘制方法:等高线的绘制一般采用等高线图绘制法。
这种方法是在地图上先确定一定间隔的等高距,然后通过测量、描点、连线等步骤来绘制出等高线。
3.等高线的间隔和密度:等高线间隔一般根据地形的起伏程度来确定。
在平坦的地区,等高线间隔可以较大;而在陡峭的山区,等高线间隔需要缩小,以显示出地势的变化。
等高线的密度指的是单位面积上等高线的数量,密度越大,地势变化越剧烈。
4.等高线表示地形特征:等高线可以反映出地形特征,比如山脉、河流、湖泊、平原等。
在等高线图上,山脉通常呈锯齿状,河流呈V字形,湖泊呈闭合曲线,平原则表现为等高线稀疏。
5.等高线的作用:等高线在地理学、地质学和地图制作中具有重要的作用。
它可以帮助人们理解地形的形状、大小和分布,指导军事和工程建设,提供自然资源和环境评估等方面的信息。
6.等高线的使用注意事项:在使用等高线时,需要注意以下几点:a.注意等高线距离的一致性,以便准确判断地形的变化;b.注意选择适合的等高线间隔和密度,以便更好地显示地形特征;c.注意等高线的闭合性,避免出现断裂情况;d.注意等高线的变化方向,以便正确理解地势的变化。
总之,等高线是一种重要的地形表达方法,它可以帮助我们了解地球表面的高度变化,显示地势的特点和地貌的分布情况。
掌握等高线的知识,有助于我们更好地理解和利用地理信息,为地质勘探、地图制作等领域提供重要的依据。
如何进行地形等高线的绘制
如何进行地形等高线的绘制地形等高线绘制是地图制作中的一项重要任务,它能够以简洁而直观的方式显示地貌特征和地势高低。
在现代科技的支持下,地形等高线的绘制已经变得更加精准和高效。
本文将介绍一些关于如何进行地形等高线绘制的技巧和方法。
一、绘制等高线的基本原理等高线是指在地图上用一定间隔的曲线连接相同海拔的地点。
它们是表示地势高低的有效工具。
绘制等高线的基本原理是确定地形的高程分布,并根据一定的间隔选择合适的高程线。
二、收集地形数据在进行地形等高线绘制之前,需要收集区域内的地形数据。
这可以通过现场测量、遥感技术、GPS数据等多种途径进行。
现场测量可以通过在不同海拔位置安装高程仪来获取高程数据。
遥感技术则可以利用卫星影像等图像数据来获取地形信息。
GPS数据则可以帮助确定不同地点的经纬度和高程。
三、数据处理和分析在获取地形数据后,需要进行数据处理和分析。
这可以通过地理信息系统(GIS)软件进行。
GIS软件可以帮助处理大量的地理数据,并根据需要生成地图。
通过这些工具,可以将测量的地形数据进行数字化,并进行插值处理以生成地形等高线。
四、等高线的密度和间距选择绘制等高线时,需要确定等高线的密度和间距。
密度指的是等高线的数量,间距指的是等高线之间的垂直距离。
选择等高线的密度和间距需要根据地形的复杂程度和绘制的比例尺来决定。
一般来说,复杂的地形需要更多的等高线来准确表示地势的变化,间距也要相应减小。
五、等高线的绘制等高线的绘制可以通过手工绘图或计算机辅助绘图(CAD)来进行。
如果选择手工绘图,可以使用专业的地图绘图工具,如地形模板、曲线模板等来帮助绘制曲线。
如果选择CAD绘图,可以使用CAD软件来绘制等高线。
无论是手工绘图还是CAD绘图,都需要准确地根据地面高程数据进行绘制。
六、细节处理和加工绘制等高线时,还需要进行细节处理和加工。
这可以包括舍入高程数据、添加地名、标注河流、道路等信息。
根据需要,还可以使用阴影和色彩来突出地形特征。
测绘技术中的等高线绘制方法与规范
测绘技术中的等高线绘制方法与规范测绘技术是一门关于地理信息的学科,其中等高线绘制方法与规范在地图制作中起着重要的作用。
等高线是一种连接等高值点的曲线,通过等高线可以直观地展示地形的变化。
本文将介绍等高线绘制的方法和规范,以及其在测绘技术中的应用。
首先,等高线的绘制方法有多种,其中最常用的是等间距等高线法。
该方法是在地图上按照固定的间距绘制等高线,例如每隔10米或每隔20米绘制一条等高线。
通过该方法,我们可以清楚地看到地形的高低起伏。
另外,还有等斜角等高线法,该方法是在地图上按照相同的斜角绘制等高线,例如每隔30度绘制一条等高线。
这种方法可以更好地显示山脉或地形的坡度。
在等高线的绘制过程中,还需要考虑等高线的标注问题。
标注等高线的高程值是非常重要的,根据国际标准,一般以米为单位进行标注。
等高线的标注应根据地图的比例尺和绘图要求确定合适的字号和字体,并且要注意标注的清晰度。
此外,还应注意等高线的标注位置,通常是在等高线上方且与等高线平行,这样可以避免标注文字的重叠和混乱。
在实际的测绘工作中,我们还需要根据具体情况选择适当的等高线绘制规范。
一般来说,比较常用的规范是国家测绘标准。
根据国家测绘标准,等高线的间距应当根据地形的起伏程度和地图的比例尺来确定。
对于平缓的地形,间距可以适当增大;而对于陡峭的地形,则需要减小间距以便更好地表现地形的变化。
此外,国家测绘标准还规定了等高线的线型、线宽以及标注等高线的方式和样式。
除了国家测绘标准,各地的地方标准和地方规范也对等高线的绘制提出了具体要求。
例如,山区地区的等高线绘制可能需要增加细节和密度,以更好地反映地形的复杂性和多样性。
同时,不同类型的地图,在等高线的绘制方法和规范上也存在差异。
例如,军事地图和城市地图对等高线的要求可能不同,需要根据具体需求进行调整。
此外,在现代测绘技术中,等高线的绘制也与地理信息系统(GIS)密切相关。
GIS是一种将地理空间信息和属性信息进行统一管理和分析的技术,等高线作为地理空间信息的一部分,可以通过GIS来进行数字化处理和分析。
CASS绘制和修改等高线技巧
CASS绘制和修改等高线技巧绘制和修改等高线是地形分析中非常重要的一项技能。
等高线是用来表示地形高度变化的曲线,通过等高线可以直观地了解地势起伏、山脊、山谷、河流等地貌特征。
下面将介绍CASS绘制和修改等高线的技巧。
1.绘制等高线:在CASS中,可以通过以下步骤来绘制等高线:(1)导入地形数据:首先需要导入地形数据,包括DEM(数字高程模型)和点数据。
DEM表示地形高程的数据集,点数据包含一系列地面控制点的坐标和高程数据。
(2)创建高程网络:在工作空间中创建一个高程网络,将DEM和点数据与高程网络关联起来。
(3)设置等高线参数:设置等高线的间距和线型等参数。
(4)绘制等高线:在高程网络上进行等高线的绘制操作。
可以选择标注等高线的高程值,以及设定等高线的颜色和线宽等样式。
2.修改等高线:在绘制等高线后,有时需要对等高线进行修改,以确保地貌特征的准确性。
以下是一些常用的等高线修改技巧:(2)调整等高线线型和间距:可以根据需要调整等高线的线型和间距,以更好地表示地貌特征。
对于陡峭的山脊或河流等地貌特征,可以使用较短的间距和粗线型,以突出其特征。
(3)平滑等高线:有时等高线较为杂乱,不易观察地貌特征,可以使用平滑功能对等高线进行处理,使其更加光滑。
(4)剖面分析:通过剖面分析功能,可以得到沿等高线线路的高程剖面图,并对其进行修改和调整。
剖面分析可以更加直观地了解地形的变化情况。
总结:CASS是一个强大的地形分析工具,可以方便地进行等高线的绘制和修改。
通过合理设置等高线参数,并根据需要进行相应的修改和调整,可以更好地展示地形特征。
通过熟练掌握CASS的绘制和修改等高线的技巧,可以提高地形分析的精度和效率。
等高线的绘制方法和修饰技巧
等高线的绘制方法和修饰技巧(总3页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除等高线的绘制方法和修饰技巧平红星(中国石油天然气管道局天津设计院)摘要:数字地形图在我国石油工业及配套设施的建设中,起着非常重要的作用。
而地形图中最重要的符号就是等高线,能否合理、正确的绘制等高线是决定地形图精度的重要因素。
本文将结合我国在建的油气管道工程,详谈等高线的绘制方法和修饰技巧。
关键词:等高线,等高线的修饰、等高线的绘制,南方cass6.00引言随着我国经济和社会的不断发展,石油工业在国家现代化的建设中起着举足轻重的作用。
但经济发展的同时,城市用地和周边土地资源也日趋紧张,加之石油工业及配套设备自身存在的污染性和安全性问题,城市及城市周边已不再适合建设大型的石油工业及配套设备,而远离城市、人口稀疏的山地及丘陵地区却成为设备建设的理想之地。
因此,对于石油工程勘察部门来说,非平原地区的测量任务有所增加,如何简便、正确、合理的绘制测区内的等高线也成为绘图人员需要面对的问题。
1等高线的绘制本文以南方cass6.0成图软件为绘图工具,以沈阳—大连输气管道工程为事例介绍等高线的绘制方法。
1.1等高线的绘制流程:1.2等高线的绘制本文以“沈阳—大连输气管道工程,抚顺支线,抚顺末站站址地形图(图1)为例进行说明。
从图1中不难看出,图中心处为东北方至西南方的一条山脊,由山脊向东南和西北方向延伸至两山谷,填充区域为村庄。
在绘制该地区的等高线时,可采用分片绘制等高线的方法进行绘制。
见(图2)红色区域为选定的准备分别独立建立DTM绘制等高线的区域。
图1图2按照1.1小节中的等高线绘制流程逐步操作。
一,展高程点。
(绘地物符号前已操作);二,使用PL命令,将准备绘制等高线区域内的高程点框入其中并闭合PL线;三,单击工具栏—等高线—建立DTM选项,弹出对话框(图3)。
此时,应选择“由图面高程点生成”一项,单击“确定”。
利用南方CASS准确勾绘与修饰等高线的方法以及常见问题的解决方案
利用南方CASS准确勾绘与修饰等高线的方法以及常见问题的解决方案刘建英(青岛市勘察测绘研究院山东青岛266109)摘要:在介绍等高线相关知识的基础上,阐述利用CASS软件准确勾绘等高线的方法,指出软件存在的问题与弊端,并结合实例,分析在修饰等高线过程中的常见问题,提出解决方案。
关键词:CASS、等高线、勾绘、修饰、问题、解决方案测量工作中常用等高线来表示地貌,形象的表示方法与合理的描述,使得等高线更贴近于现实,更能反映现状。
因此,绘制合理、正确的等高线就成了至关重要的问题,那么怎样的等高线才是正确的,又应该怎样勾绘与修饰等高线呢?本文将结合生产实际,进行细致的分析与讲解,并阐述利用南方CASS软件准确勾绘等高线的方法,针对修饰等高线过程中常见的问题,提出具体的解决方案。
一、等高线的相关定义与勾绘等高线的具体要求所谓等高线,就是地面上高程相同的相邻各点所连接而成的闭合曲线,也可以看作是不同海拔高度的水平面与实际地面的交线。
不同高度的环线是不会相合的,除非地表显示悬崖或峭壁才能使某处线条太密集出现重叠现象。
1.1等高线按其作用不同,分为首曲线、计曲线、间曲线与助曲线四种。
首曲线(基本等高线),是按规定的等高距测绘的细实线,用以显示地貌的基本形态;计曲线(加粗等高线),从规定的高程起算面起,每隔五个等高距将首曲线加粗为一条粗实线,以便在地图上判读和计算高程;间曲线(半距等高线),是按二分之一等高距描绘的细长虚线,主要用以显示首曲线不能显示的某段微型地貌;助曲线(辅助等高线),是按四分之一等高距描绘的细短虚线,用以显示间曲线仍不能显示的某段微型地貌。
间曲线和助曲线只用于显示局部地区的地貌,故除显示山顶和凹地各自闭合外,其他一般都不闭合。
还有一种与等高线正交、指示斜坡方向的短线叫示坡线,与等高线相连的一端指向上坡方向,另一端指向下坡方向。
1.2.在等高线上标注的数字为该等高线的海拔高度。
根据《城市测量规范》规定,基本等高距为0.5米时,高程注记点应注至厘米;基本等高距大于0.5米时可注至分米。
等高线的绘制和整饰
等高线的绘制和整饰3.1 切换展点注记单击【绘图处理】菜单--【切换展点注记】,单选“展测点点位”。
将之前展绘的野外测点点号切换为侧点点位,如下图所示。
另外,为了能够看清楚测点点位,我们可以在CAD命令行输入DDPType命令打开“点样式”对话框修改测点的点样式。
如下图所示。
3.2 展高程点●单击【绘图处理】菜单--【展高程点】,在弹出“输入坐标数据文件名”对话框中,指定打开坐标数据文件打开路径:\Program Files\CASS70\DEMO\STUDY.DAT。
如下图所示●注意命令提示行显示“注记高程点的距离(米):”时,输入10,回车。
展会出间距为10米的高程圆点和高程数值注记。
由于本例中陡坎、砼房屋、独立果树、菜单、小路等测点高程为0,所以没有能够显示注记高程,这些测点也不参与DTM的建立。
提示:通常高程注记的间距为20-30倍基本等高距。
比例尺为1:500的地形图基本等高距为0.5米,而高程注记间距为0.5mX20=10m。
同时为了图面清晰美观便于识读,需要人工注记或调整居民地区域内的高程注记位置和分布密度。
3.3 建立DTM模型●单击【等高线】菜单--【建立DTM】,在弹出“建立DTM”对话框中做如下设置:√单选“由数据文件生成”;√单击“...”按钮指定“坐标数据文件名”打开路径为:\ProgramFiles\CASS70\DEMO\STUDY.DAT√单选“显示建三角网结果”√复选“建模过程考虑陡坎”和“建模过程考虑地性线”,如下图所示。
●单击【确定】按钮,命令行提示“请选择地性线:(地性线应过已测点,如不选则直接回车)”时,使用鼠标选择建模需要考虑的地性线后,回车完成DTM的建立过程,图面即显示出由高程点构建的三角网。
(地性线是地貌形态的骨架线,是描述地貌形态时的控制线,它主要包括山脊线、山谷线、陡坎和斜坡顶底线等。
)提示1:“由数据文件生成”方式由系统自动根据数据文件生成的DTM模型,它只是学习绘制等高线的入门阶段。
绘制和修改等高线的一些方法
注意:修改了三角网后一定要进行此步操作,否则修改无效!
2、练习手工绘制等高线的方法:
(1)右侧工具栏直接使用绘制等高线工具
(2)复合线
等高线在绘制时会自动拟合,线体有很多节点,在修改时非常麻烦。
为使用等高线修改变得简单。采用如下方法:在绘制等高线时不要直接使用绘制等高线工具,而使用复合线工具来绘制等高线,因为复合线非常容易拉动修改。在等高线绘制完后可以拟合复合线,然后把拟合后复合线加注等高线属性即可,在属性工具条中可以更改等高线标高。这样画出的等高线套合的非常好,易于修改。
如果在某局部内没有等高线通过的,则可将其局部内相关的三角形删除
(2)、增加三角形
如果要增加三角形时,可选择“等高线”菜单中的“增加三角形”项,依照屏幕的提示在要增加三角形的地方用鼠标点取,如果点取的地方没有高程点,系统会提示输入高程。
通过以上命令修改了三角网后,选择“等高线”菜单中的“修改结果存盘”项,把修改后的数字地面模型存盘。这样,绘制的等高线不会内插到修改前的三角形内。
7、加入一个高程点。
交互展点
8、在等高线修剪时,用消隐穿高程注记等高线命令后,去掉文字注记后,等高线不能恢复显示。
将整条等高线删掉再用----回退。
9、断开后的等高线,再进行修改编辑时,可使用PE命令,进行合并、拟合等操作
本文转载地信网论坛:/thread-84514-1-1.html
绘制和修改等高线的一些方法
1、修改数字地面模型(修改三角网)
一般情况下,由于地形条件的限制在外业采集的碎部点很难一次性生成理想的等高线,如楼顶上控制点。另外还因现实地貌的多样性和复杂性,自动构成的数字地面模型与实际地貌不太一致,这时可以通过修改三角网来修改这些局部不合理的地方。
