DB11T 970-2013. 装配式剪力墙住宅建筑设计规程
装配式混凝土剪力墙结构设计技术规范
装配式混凝土剪力墙结构设计技术规范1.1一般规定1.1.1抗震设计时，对同一层内既有现浇墙肢也有预制墙肢的装配整体式剪力墙结构，现浇墙肢水平地震作用弯矩、剪力宜乘以不小于1.1的增大系数。
1.1.2装配整体式剪力墙结构的布置应满足下列要求：1应沿两个方向布置剪力墙；2剪力墙的截面宜简单、规则；预制墙的门窗洞口宜上下对齐、成列布置。
1.1.3抗震设计时，高层装配整体式剪力墙结构不应全部采用短肢剪力墙；抗震设防烈度为8度时，不宜采用具有较多短肢剪力墙的剪力墙结构。
当采用具有较多短肢剪力墙的剪力墙结构时，应符合下列规定：1在规定的水平地震作用下，短肢剪力墙承担的底部倾覆力矩不宜大于结构底部总地震倾覆力矩的50％；2房屋适用高度应比本规程表6.1.1规定的装配整体式剪力墙结构的最大适用高度适当降低，抗震设防烈度为7度和8度时宜分别降低20m。
注：1短肢剪力墙是指截面厚度不大于300mm、各肢截面高度与厚度之比的最大值大于4但不大于8的剪力墙；2具有较多短肢剪力墙的剪力墙结构是指，在规定的水平地震作用下，短肢剪力墙承担的底部倾覆力矩不小于结构底部总地震倾覆力矩的30％的剪力墙结构。
1.1.4抗震设防烈度为8度时，高层装配整体式剪力墙结构中的电梯井筒宜采用现浇混凝土结构。
1.2预制剪力墙构造1.2.1预制剪力墙宜采用一字形，也可采用L形、T形或U形；开洞预制剪力墙洞口宜居中布置，洞口两侧的墙肢宽度不应小于200mm，洞口上方连梁高度不宜小于250mm。
1.2.2预制剪力墙的连梁不宜开洞；当需开洞时，洞口宜预埋套管，洞口上、下截面的有效高度不宜小于梁高的1/3，且不宜小于200mm；被洞口削弱的连梁截面应进行承载力验算，洞口处应配置补强纵向钢筋和箍筋；补强纵向钢筋的直径不应小于12mm。
1.2.3预制剪力墙开有边长小于800mm的洞口且在结构整体计算中不考虑其影响时，应沿洞口周边配置补强钢筋；补强钢筋的直径不应小于12mm，截面面积不应小于同方向被洞口截断的钢筋面积；该钢筋自孔洞边角算起伸入墙内的长度，非抗震设计时不应小于la，抗震设计时不应小于laE（图1.2.3）。
装配式规范图集整理
22
山东省
验收规程
装配整体式混凝土结构工程预制构件制作与验收规程
DB37/T5020-2014
生产、验收
2014年9月
23
上海市
设计规程
装配整体式混凝土公共建筑设计规程
DGJ08-2154-2014
设计
2014年
24
上海市
图集
装配整体式混凝土构件图集
DBJT08-121-2016
设计、生产
设计、生产、施工、验收
2016年6月
31
江苏省
技术规程
施工现场装配式轻钢结构活动板房技术规程
DGJ32/J54-2016
设计、生产、施工、验收
2016年4月
32
江苏省
技术规程
预制预应力混凝土装配整体式结构技术规程
DGJ32/TJ199-2016
设计、生产、施工、验收
2016年3月
33
江苏省
技术导则
江苏省工业化建筑技术导则（装配整体式混凝土建筑）
技术规程
装配整体式混凝土结构技术规程
DBJ41/T154-2016
设计、生产、施工、验收
2016年7月1
55
河南省
技术规程
装配式混凝土构件制作与验收技术规程
DBJ41/T155-2016
生产、验收
2016年7月1
56
河南省
技术规程
装配式住宅整体卫浴间应用技术规程
DBJ41/T158-2016
施工、验收
设计、生产、施工、验收
2015年4月8
49
河北省
技术规程
装配整体式混凝土剪力墙结构设计规程
DB13(J)/T179—2015
装配式建筑混凝土预制构件安装工程监理实施细则(工程通用版范本)
编号：B2--××××××××工程装配式建筑混凝土预制构件安装工程监理实施细则×××咨询有限公司××××××××项目监理部201×年×月×日编号：B2--××××××××工程装配式建筑混凝土预制构件安装工程监理实施细则编制审核批准×××咨询有限公司××××××××项目监理部201×年×月×日1目录前言 (4)1专业工程的特点 (5)2监理依据 (6)3监理工作的流程 (8)4工程质量检验标准 (20)5监理工作控制要点及目标值 (25)6装配式建筑混凝土预制构件安装工程监理措施 (31)7质量的预控要点 (42)8常见质量通病与防治措施 (45)前言装配式建筑混凝土预制构件安装工程是建筑工程的最重要的一个分部工程。
因为装配式建筑混凝土预制构件安装工程在建筑工程中的重要作用，而纳入重危大分项工程的管理。
依据中华人民共和国住房和城乡建设部令第37号《危险性较大的分部分项工程安全管理规定》及建办质[2018] 31号文《住房城乡建设部办公厅关于实施〈危险性较大的分部分项工程安全管理规定〉有关问题的通知》文件的规定，以及《建设工程监理规范》（GB50319-2013），《建设工程监理规程》（DB11/T382-2017）等规范规程，本项目监理部以设计文件、《装配式混凝土建筑技术标准》GB/T51231-2016、《装配式混凝土结构技术规程》JGJ1-2014、《装配式混凝土结构工程施工与质量验收规程》DB11/T 1030-2013、《预制混凝土构件质量控制标准》DB11/T 1312-2015等，以及施工单位编制的施工组织设计及重危大专项方案和此项目《危险性较大的分部分项工程专项方案专家论证会》的报告。

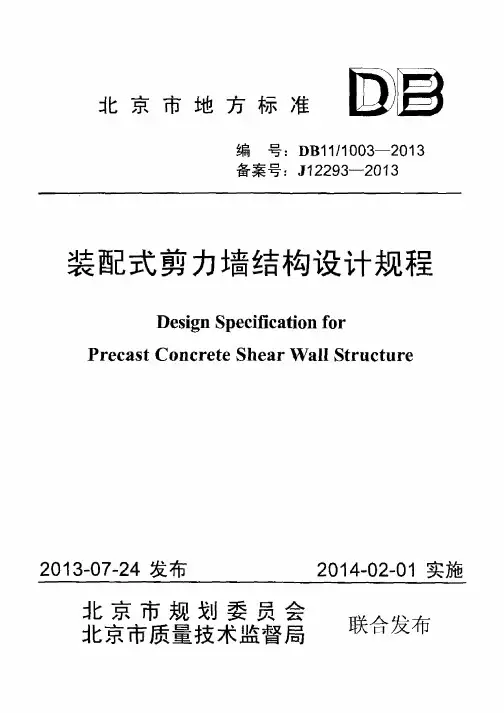

DB11_1003-2013装配式剪力墙结构设计规程
注： 以上地方标准文本可登录北京市质量技术监督局网站 ( www. b j t s b, gov. en）或首都标准网（www, capital-std. com）查
阅。
北京市质量技术监督局办公室
2013年8月15日印发
DB 1111003- 2013
目次
1总则。．．…‘．。．．．．……。。。．。、．．．．．……，．．．……，二。...................................... ....... 1 2术语和符号．. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 。. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2013年
附件
批准发布的北京市地方标准目录
序号｝地方标准编号 赢二一晒蔽一卜福．小赢
811/ 585-2013水控to}与利用_t程设计规范)B11/T 685-2009) 2013-7-24 2014- 2- I
｛2. bB11/ 1003-2013配式剪力墙结构设计规程
2013-7-24 2014-2-I
j七京市质量技术监督局 实施日期：2014年02月01日
北京市住房和城乡建设委员会关于加强装配式混凝土结构产业化住宅工程质量管理的通知
北京市住房和城乡建设委员会关于加强装配式混凝土结构产业化住宅工程质量管理的通知文章属性•【制定机关】北京市住房和城乡建设委员会•【公布日期】2014.10.27•【字号】•【施行日期】2014.12.01•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】工程质量安全监管正文北京市住房和城乡建设委员会关于加强装配式混凝土结构产业化住宅工程质量管理的通知各区、县住房城乡建设委，东城、西城区住房城市建设委，经济技术开发区建设局，各集团公司，各建设（开发）、施工、监理单位，预制构件生产企业，各有关单位：为保证新建装配式混凝土结构产业化住宅工程质量，依据《中华人民共和国建筑法》、《建设工程质量管理条例》等相关规定，结合本市产业化住宅工程实际建设情况，现将有关事项通知如下：一、装配式混凝土结构产业化住宅技术体系应具有完备的设计、施工及验收标准。
使用新技术、新工艺、新材料的,相关企业应按照《北京市拟建重要建筑项目超限高层建筑工程抗震设防审查及“三新核准”审核管理办法》（京建法[2007]102号）的规定编制企业标准，并在市住房城乡建设委备案。
二、产业化住宅工程使用的结构性部品应当选用《北京市产业化住宅部品认证产品目录》(以下简称目录)中的产品，功能性部品应优先选用目录中的产品。
三、建设单位应加强对预制混凝土构件生产环节质量管控。
（一）建设工程实施监理的，建设单位应委托监理单位对预制混凝土构件的生产环节进行监理，并支付监理费用。
（二）应建立预制混凝土构件生产首件验收和现场安装首段验收制度。
预制混凝土构件生产企业生产的同类型首个预制构件，建设单位应组织设计单位、施工单位、监理单位、预制混凝土构件生产企业进行验收，合格后方可进行批量生产；施工单位首个施工段预制构件安装和钢筋绑扎完成后，建设单位应组织设计单位、施工单位、监理单位进行验收，合格后方可进行后续施工。
四、预制混凝土构件生产企业应确保预制混凝土构件质量。
《装配式住宅建筑设计规程》（征求意见稿）公布

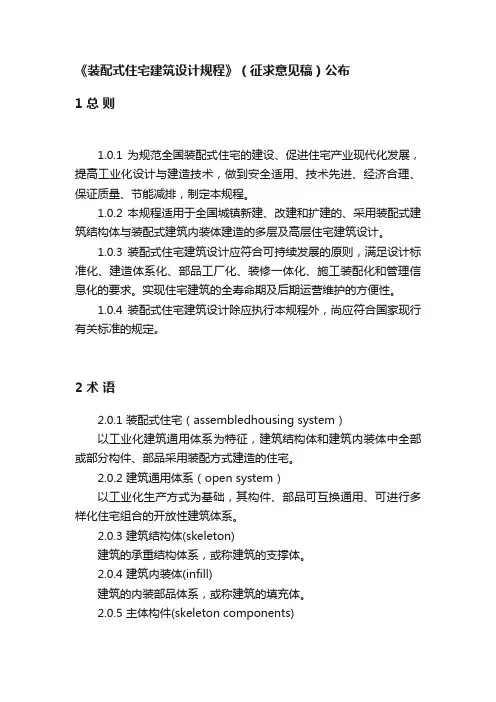

《装配式住宅建筑设计规程》（征求意见稿）公布1 总则1.0.1 为规范全国装配式住宅的建设、促进住宅产业现代化发展，提高工业化设计与建造技术，做到安全适用、技术先进、经济合理、保证质量、节能减排，制定本规程。
