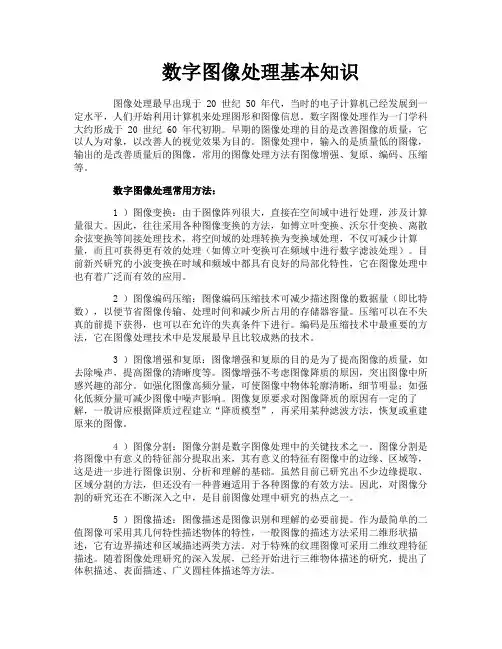

数字图像处理基本知识
数字图像处理基本知识图像处理最早出现于 20 世纪 50 年代，当时的电子计算机已经发展到一定水平，人们开始利用计算机来处理图形和图像信息。
数字图像处理作为一门学科大约形成于 20 世纪 60 年代初期。
早期的图像处理的目的是改善图像的质量，它以人为对象，以改善人的视觉效果为目的。
图像处理中，输入的是质量低的图像，输出的是改善质量后的图像，常用的图像处理方法有图像增强、复原、编码、压缩等。
数字图像处理常用方法：1 ）图像变换：由于图像阵列很大，直接在空间域中进行处理，涉及计算量很大。
因此，往往采用各种图像变换的方法，如傅立叶变换、沃尔什变换、离散余弦变换等间接处理技术，将空间域的处理转换为变换域处理，不仅可减少计算量，而且可获得更有效的处理（如傅立叶变换可在频域中进行数字滤波处理）。
目前新兴研究的小波变换在时域和频域中都具有良好的局部化特性，它在图像处理中也有着广泛而有效的应用。
2 ）图像编码压缩：图像编码压缩技术可减少描述图像的数据量（即比特数），以便节省图像传输、处理时间和减少所占用的存储器容量。
压缩可以在不失真的前提下获得，也可以在允许的失真条件下进行。
编码是压缩技术中最重要的方法，它在图像处理技术中是发展最早且比较成熟的技术。
3 ）图像增强和复原：图像增强和复原的目的是为了提高图像的质量，如去除噪声，提高图像的清晰度等。
图像增强不考虑图像降质的原因，突出图像中所感兴趣的部分。
如强化图像高频分量，可使图像中物体轮廓清晰，细节明显；如强化低频分量可减少图像中噪声影响。
图像复原要求对图像降质的原因有一定的了解，一般讲应根据降质过程建立“降质模型”，再采用某种滤波方法，恢复或重建原来的图像。
4 ）图像分割：图像分割是数字图像处理中的关键技术之一。
图像分割是将图像中有意义的特征部分提取出来，其有意义的特征有图像中的边缘、区域等，这是进一步进行图像识别、分析和理解的基础。
虽然目前已研究出不少边缘提取、区域分割的方法，但还没有一种普遍适用于各种图像的有效方法。
数字图像处理-知识点总结
图像分类：根据图像空间坐标和幅度（亮度或色彩）的连续性可分为模拟（连续）图像和数字图像。
模拟图像是空间坐标和幅度都连续变化的图像，而数字图像是空间坐标和幅度均用离散的数字（一般是整数）表示的图像。
图像的数学表示：一幅图像所包含的信息首先表现为光的强度（intensity）,即一幅图像可看成是空间各个坐标点上的光强度I 的集合，其普遍数学表达式为：I = f (x，y，z，λ，t) 式中(x,y,z)是空间坐标，λ是波长，t是时间，I是光点(x,y,z)的强度（幅度）。
上式表示一幅运动的(t)、彩色/多光谱的(λ)、立体的(x,y,z)图像。
图像的特点：1.空间有界:人的视野有限，一幅图像的大小也有限。
2.幅度（强度）有限：即对于所有的x，y都有0≤f(x,y) ≤Bm其中Bm为有限值。
图像三大类：在每一种情况下，图像的表示可省略掉一维，即1.静止图像：I = f（x，y，z, λ）2.灰度图像：I = f（x，y，z，t ）3.平面图像：I = f（x，y,λ,t）而对于平面上的静止灰度图像，其数学表达式可简化为：I = f（x，y）数字图像处理的基本步骤：1.图像信息的获取：采用图像扫描仪等将图像数字化。
2.图像信息的存储：对获取的数字图像、处理过程中的图像信息以及处理结果存储在计算机等数字系统中。
3.图像信息的处理：即数字图像处理，它是指用数字计算机或数字系统对数字图像进行的各种处理。
4.图像信息的传输：要解决的主要问题是传输信道和数据量的矛盾问题，一方面要改善传输信道，提高传输速率，另外要对传输的图像信息进行压缩编码，以减少描述图像信息的数据量。
5.图像信息的输出和显示：用可视的方法进行输出和显示。
数字图像处理系统五大模块：数字图像处理系统由图像输入、图像存储、图像通信、图像处理和分析五个模块组成。
1.图像输入模块：图像输入也称图像采集或图像数字化，它是利用图像采集设备（如数码照相机、数码摄像机等）来获取数字图像，或通过数字化设备（如图像扫描仪）将要处理的连续图像转换成适于计算机处理的数字图像。
数字图像处理的基础知识
数字图像处理的基础知识数字图像处理是一种以计算机为基础的处理图像的技术。
它的核心是数字信号处理技术，其中包括数字滤波、傅里叶变换、数字图像处理等等。
数字图像处理主要是针对图像进行数字信号处理和计算机算法处理，从而得到使图像更加美观、清晰，同时也可对其进行各种分析和处理。
数字图像处理的基础知识包括图像的获取、表示和处理。
在此，我们将分别阐述这些基础知识。
一、图像的获取图像的获取方式有很多种，包括摄影、扫描、数码相机等等。
这些方式都可以将图像转化为数字信号，以便于计算机的处理。
在数字相机中，传感器采集光线信息并将其转化为电信号，再经过模数转换后保存在内存卡中。
而在扫描仪中，可以通过光线照射样品，然后采集样品的反射信息，保存成数字图像的形式。
二、图像的表示图像可以用矩阵的形式进行表示，其中每个矩阵的元素都对应图像中的一个像素点。
这个像素值可以代表颜色、灰度和亮度等信息。
将图像信息存储成数字矩阵的方式称为栅格画。
在黑白影像中，每个像素点只有黑和白两种颜色，每个像素点都用1或0表示。
在彩色图像中，每个像素中则由红绿蓝三原色按一定比例混合而成的颜色值来表示，并用数值表示。
这些数值也可以是整数或浮点数等形式。
另外，还有图像的压缩技术。
图像压缩通常包括有损压缩和无损压缩。
有损压缩会使压缩的图像失去一些细节，但能帮助减少图像的尺寸。
无损压缩则不会丢失图像的任何信息。
常见的无损压缩格式为PNG、BMP、TIFF等，常见的有损压缩格式为JPEG、GIF等。
三、图像的处理图像的处理包括预处理、增强、分割、检测和识别等等。
其中预处理指图像的去噪、灰度平衡、色彩校正等，以利用后续处理。
增强指通过调整图像的对比度、亮度等等，使图像更加清晰、唯美。
分割技术可以将图像分为多个区域，每个区域有独特的特征。
例如，我们可以用分割技术将人体和背景分开。
检测技术用于在图像中找到我们感兴趣的点，例如在医学图像中检测肿瘤。
识别技术允许计算机对图像中的对象进行分类，例如人脸识别技术和指纹识别技术等等。
数字图像处理技术解析
数字图像处理技术解析第一章：数字图像处理基础知识数字图像处理是一门研究如何处理和操作数字图像的学科。
数字图像是离散的表示了光的强度和颜色分布的连续图像。
数字图像处理技术可以应用于许多领域，如医学影像、机器视觉、遥感图像等。
1.1 数字图像表示与存储数字图像可以使用像素（pixel）来表示，每个像素包含一定数量的位元（bit），用于表示图像的灰度值或颜色信息。
常见的像素表示方法有灰度图像和彩色图像。
在计算机中，数字图像可以以不同的方式进行存储，如位图存储、压缩存储等。
1.2 数字图像处理的基本操作数字图像处理的基本操作包括图像增强、图像恢复、图像压缩和图像分割等。
图像增强可以改善图像的质量，使其更适于人眼观察或用于其他应用。
图像恢复是指通过去除图像中的噪声、模糊等不良因素，使图像恢复到原始清晰状态。
图像压缩可以减少图像的存储空间和传输带宽。
图像分割是将图像分成几个具有独立特征的区域，用于目标检测、目标跟踪等应用。
第二章：数字图像增强技术数字图像增强技术可以提高图像的质量和信息内容，使其更适合进行后续处理或人眼观察。
常用的图像增强方法包括灰度变换、直方图均衡化和空域滤波等。
2.1 灰度变换灰度变换是通过对图像的灰度值进行变换，来改变图像的对比度和亮度。
常见的灰度变换方法包括线性变换、非线性变换和直方图匹配等。
线性变换通过对灰度值进行线性和平移变换，可改变图像的对比度和亮度。
非线性变换使用非线性函数对灰度值进行变换，如对数变换、反转变换等。
直方图匹配是将图像的直方图变换为期望直方图，以达到对比度和亮度的调整。
2.2 直方图均衡化直方图均衡化是一种常用的图像增强方法，可以通过对图像的直方图进行变换，使得图像的灰度分布更加均匀。
直方图均衡化可以增加图像的对比度，使得图像细节更加清晰。
该方法适用于灰度图像和彩色图像。
2.3 空域滤波空域滤波是一种基于像素的图像处理方法，通过对图像的局部像素进行加权平均或非线性操作，来改变图像的特征。
数字图像处理知识点总结
数字图像处理知识点总结第一章导论1.图像：对客观对象的一种相似性的生动性的描述或写真.2.图像分类：按可见性（可见图像、不可见图像），按波段数（单波段、多波段、超波段），按空间坐标和亮度的连续性（模拟和数字)。
3.图像处理：对图像进行一系列操作，以到达预期目的的技术。
4.图像处理三个层次:狭义图像处理、图像分析和图像理解。
5.图像处理五个模块：采集、显示、存储、通信、处理和分析。
第二章数字图像处理的基本概念6.模拟图像的表示：f（x，y)＝i（x,y)×r(x，y），照度分量0< i（x,y）< ∞ ，反射分量0 <r（x,y）〈1.7.图像数字化:将一幅画面转化成计算机能处理的形式——数字图像的过程。
它包括采样和量化两个过程。
像素的位置和灰度就是像素的属性。
8.将空间上连续的图像变换成离散点的操作称为采样。
采样间隔和采样孔径的大小是两个很重要的参数。
采样方式：有缝、无缝和重叠。
9.将像素灰度转换成离散的整数值的过程叫量化。
10.表示像素明暗程度的整数称为像素的灰度级（或灰度值或灰度）。
11.数字图像根据灰度级数的差异可分为:黑白图像、灰度图像和彩色图像。
12.采样间隔对图像质量的影响：一般来说，采样间隔越大，所得图像像素数越少，空间分辨率低，质量差,严重时出现像素呈块状的国际棋盘效应；采样间隔越小，所得图像像素数越多，空间分辨率高，图像质量好，但数据量大。
13.量化等级对图像质量的影响：量化等级越多，所得图像层次越丰富，灰度分辨率高，图像质量好，但数据量大;量化等级越少,图像层次欠丰富，灰度分辨率低，会出现假轮廓现象,图像质量变差，但数据量小.但在极少数情况下对固定图像大小时，减少灰度级能改善质量，产生这种情况的最可能原因是减少灰度级一般会增加图像的对比度。
例如对细节比较丰富的图像数字化.14.数字化器组成：1)采样孔:保证单独观测特定的像素而不受其它部分的影响。
2)图像扫描机构：使采样孔按预先确定的方式在图像上移动。
数字图像处理知识点总结
数字图像处理知识点总结第二章：数字图像处理的基本概念2.3 图像数字化数字化是将一幅画面转化成计算机能处理的数字图像的过程。
包括：采样和量化。
2.3.1、2.3.2采样与量化1.采样：将空间上连续的图像变换成离散点。
（采样间隔、采样孔径）2.量化：采样后的图像被分割成空间上离散的像素，但是灰度是连续的，量化就是将像素灰度转换成离散的整数值。
一幅数字图像中不同灰度值的个数称为灰度级。
二值图像是灰度级只有两级的。
（通常是0和1）存储一幅大小为M×N、灰度级数为G的图像所需的存储空间：（bit）2.3.3像素数、量化参数与数字化所得到的数字图像间的关系1.一般来说，采样间隔越大，所得图像像素数越少，空间分辨率低，质量差，严重时会出现国际棋盘效应。
采样间隔越小，所的图像像素数越多，空间分辨率高，图像质量好，但是数据量大。
2.量化等级越多，图像层次越丰富，灰度分辨率高，图像质量好，但数据量大。
量化等级越少，图像层次欠丰富，灰度分辨率低，会出现假轮廓，质量变差，但数据量小。
2.4 图像灰度直方图2.4.1定义灰度直方图是反映一幅图像中各灰度级像素出现的频率，反映灰度分布情况。
2.4.2性质（1）只能反映灰度分布，丢失像素位置信息（2）一幅图像对应唯一灰度直方图，反之不一定。
（3）一幅图像分成多个区域，多个区域的直方图之和是原图像的直方图。
2.4.3应用（1）判断图像量化是否恰当（2）确定图像二值化的阈值（3）物体部分灰度值比其他部分灰度值大的时候可以统计图像中物体面积。
（4）计算图像信息量（熵）2.5图像处理算法的形式2.5.1基本功能形式（1）单幅->单幅（2）多幅->单幅（3）多幅/单幅->数字或符号2.5.2图像处理的几种具体算法形式（1）局部处理（邻域，如4-邻域，8-邻域）（移动平均平滑法、空间域锐化等）（2）迭代处理反复对图像进行某种运算直到满足给定条件。
（3）跟踪处理选择满足适当条件的像素作为起始像素，检查输入图像和已得到的输出结果，求出下一步应该处理的像素。
数字图像处理知识点汇总
数字图像处理知识点汇总1. 什么是数字图像处理？就是利⽤数字计算机或其他⾼速、⼤规模集成数字硬件，对从图像信息转换来的数字电信号进⾏某些数字运算或处理，以期提⾼图像的质量或达到⼈们所要求的某些预期的结果。
2.图像的表⽰⽅法：.不等长码3. 图像数字化的过程包括两个⽅⾯：采样和量化。
i. 图像在空间上的离散化称为采样，即使空间上连续变化的图像离散化。
也就是⽤空间上部分点的灰度值来表⽰图像，这些点称其为样点。
ii. 对样点灰度值的离散化过程称为量化。
也就是对每个样点值数量化，使其只和有限个可能电平数中的⼀个对应，即使图像的灰度值离散化。
量化也可以分为两种：⼀种是将样点灰度值等间隔分档取数，称为均匀量化；另⼀种是不等间隔分档取整，称为⾮均匀量化。
4. 样点的约束条件：由这些样点，采⽤某种⽅法能够正确重建原图像，采样的⽅法有两类：⼀类是直接对表⽰图像的⼆维函数值进⾏采样，即读取各离散点上的信号值，所得结果就是⼀个样点值阵列，所以也成为点阵采样；另⼀类是先将图像函数进⾏某种正交变换，⽤其变换系数作为采样值，故称为正交系数采样。
5. 最佳量化：6. 图像噪声的分类：按噪声的来源外部噪声：从处理系统外来的影响。
内部噪声：（1）由光和电的基本0(0o)1(45o) 2(90o)3(135o)4(180o) 5(225o)6(270o)7(315o)性质引起的噪声。
（2）电器的机械运动产⽣噪声。
（3）元器件材料本⾝引起的噪声。
（4）系统内部电路噪声。
从统计观点：平稳噪声、⾮平稳噪声从噪声幅度分布：⾼斯噪声、瑞利噪声、椒盐噪声……按噪声和信号之间关系：加法性噪声乘法性噪声7. 图像质量评价：（1）客观保真度准则（2）主观保真度准则相对评价：：对⼀批图象从好到坏进⾏排队，按排队关系评分8.三基⾊原理：颜⾊的基本属性：⾊调(hue)：由物体反射光线的波长决定，是颜⾊本质的基本特性。
饱和度(saturation)：由物体反射光中混⼊⽩光的多少决定，指颜⾊的鲜明程度。
考研数字图像处理知识点精讲
考研数字图像处理知识点精讲数字图像处理是一门研究图像算法、理论和方法，用来改进图像质量、提取图像特征以及进行图像分析和识别的学科。
在考研中，数字图像处理是一个重要的考点，掌握相关知识点对于考取理想的成绩至关重要。
本文将从基础概念到常用算法，系统地介绍考研数字图像处理的知识点。
1. 图像表示与预处理1.1 图像的表示数字图像是表示为矩阵的二维离散数据，每个像素有一个灰度值或颜色值与之对应。
常见的图像格式有位图（Bitmap）、灰度图、彩色图等。
不同的表示方法对于图像处理有着不同的影响。
1.2 图像的预处理图像的预处理包括去噪、增强和归一化等步骤。
去噪可以使用滤波器技术，如均值滤波、中值滤波、高斯滤波等；增强可以通过直方图均衡化、灰度变换等方法来提升图像的对比度和细节；归一化则是将图像像素值转换为特定的范围，如0-255或0-1。
2. 空域处理空域处理是对图像的每一个像素进行操作，常用的空域处理操作有平滑、锐化和边缘检测。
2.1 平滑平滑操作有助于去除图像中的噪声，常见的平滑方法有均值滤波、中值滤波和双边滤波。
均值滤波通过计算像素周围领域的平均值来平滑图像；中值滤波则是将像素周围领域的值排序并取中值作为处理结果；双边滤波结合了空间域和灰度域的信息，可以更好地保留图像的边缘细节。
2.2 锐化锐化操作用于增强图像的边缘和细节，常见的锐化方法有拉普拉斯算子和Sobel算子。
拉普拉斯算子根据像素与周围像素的差异来增强图像的边缘；Sobel算子则是通过求取像素梯度来检测图像的边缘。
2.3 边缘检测边缘检测是图像处理中的重要任务，常用的边缘检测算法有Canny算法和Sobel算子。
Canny算法通过计算图像梯度的幅值和方向来检测边缘；Sobel算子则是根据像素梯度来检测边缘。
3. 频域处理频域处理是将图像从空域转换到频域进行处理，常用的频域处理操作有傅里叶变换和滤波器设计。
3.1 傅里叶变换傅里叶变换是将信号（包括图像）从时域转换到频域的工具，通过分析图像的频谱信息可以实现图像的滤波和频域特征提取等操作。
遥感数字图像处理基础 知识点
第一章数字图像处理根底1数字图像处理：将图像转换成一个数字矩阵存放在图像存储器中，然后利用计算机对图像信息进行数字运算和处理，以提高图像质量或者提取所需要的信息2数字图像获取：把客观场景发射或者发射的电磁波信息首先利用光学成像系统生成一副模拟图像，然后通过模数转换将模拟图像转换为计算机可以存储的离散化数字图像。
3采样：即图像空间坐标或位置的离散化，也就是把模拟图像划分为假设干图像元素，兵赋予它们唯一的地址。
；离散化的小区域就是数字图像的根本单元，称为像元也称像素。
量化：即电磁辐射能量的离散化，也就是把像元内的连续辐射亮度中离散的数字值来表示，这些离散的数字值也称灰度值，，因为它们代表了图像上不同的亮暗水平。
4遥感数字图像获取特征参数质量特征：⑴空间分辨率：数字图像上能被详细区分的最小单元的尺寸或大小⑵辐射分辨率传感器探测原件在接受光谱信号时，所能分辨的最小辐射度差信息量特征：⑴光谱分辨率：传感器探测元件在接收目标地物辐射能量时所用的波段数目⑵时间分辨率：对同一区域进行重复观测的最小时间间隔。
5模拟图像：在图像处理中通过某种物理量的强弱变化来记录图像亮度信息的图像6数字图像：把连续的模拟图像离散化成规那么网格并用计算机以数字的模式记录图像上各网格点亮度信息的图像7数字图像特性：①空间分布特性：1空间位置：数字图像以二维矩阵的结构的数据来描述物体，矩阵按照行列的顺序定位数据，所以物体的位置也是用行列号表示。
2形状：点状线状和面状3大小：线状物体的长度或面状物体的面积，表现为像元的集聚数量4空间关系：包含，相邻，相离三种拓扑关系②数值统计特性：对图像的灰度分布进行统计分析。
图像的灰度直方图：用来描述一幅数字图像的灰度分布，横坐标为灰度级，纵坐标为灰度级在图中出现8直方图的用途：1图像获取质量评价2边界阙值的选择3噪声类型的判断9遥感数字图像的输出特征参数：1输出分辨率：屏幕分辨率和打印的分辨率2灰度分辨率：指输出设备能区分的最小灰度差3颜色空间模型：RGB 模型CMYK模型HSI颜色模型10数字图像种类：1.黑白图像：二值数字图像，0表示黑色1表示白色；2.灰度图像：单波段图像每个像元的灰度值的取值范围由灰度量决定;3.伪彩色图像：把单波段图像的各灰度值按照一定规那么映射到颜色空间中某一对应颜色;4.彩色图像：由红绿蓝3个颜色通道的数字层组成的图像第二章数字图像存储1比特序：一个字节中8个比特的存储顺序称为比特序。
数字图像处理技术
数字图像处理技术数字图像处理技术是一门探讨如何利用计算机对数字图像进行处理、分析、存储、传输和显示等的学科。
由于其在各个领域中的广泛应用，数字图像处理技术已经成为一个独立的学科。
本文将从数字图像处理技术的基础知识、常见应用以及未来趋势三个方面来探讨这门技术的深度和广度。
一、基础知识数字图像的基本概念图像是人类感知现实的一种方式，而数字图像是指通过数字化技术将图像转换成数字表示形式的图像。
数字图像的特点是可以被存储、传输、处理和复制等，因此具有很高的应用价值。
数字图像由像素组成，每个像素包括亮度和颜色信息。
数字图像的获取与处理数字图像的获取是通过数字相机、扫描仪等设备实现的，并通过数字化技术将图像转换成数字信号。
数字图像的处理可以通过计算机进行，处理过程包括图像增强、滤波、分割、特征提取、识别等。
其应用领域包括影像处理、医学影像、遥感图像、安防监控等。
二、常见应用数字图像处理技术的应用范围非常广泛，下面将介绍一些常见的应用领域。
医学影像数字图像处理技术在医学影像领域起着重要作用。
医学影像的处理包括去噪、增强、分割、配准等，这些处理方法可以提高医生对病情的诊断。
数字图像处理技术广泛应用于X光透视、CT、MRI、PET等医学影像的处理。
遥感图像遥感图像处理是指利用计算机处理卫星、飞机或直升机等遥感平台获取的图像数据。
数字图像处理技术可以处理海量的遥感数据，包括遥感图像的增强、滤波、特征提取、分类等等。
其应用领域包括农业、林业、城市规划等。
安防监控数字图像处理技术在安防监控领域的应用越来越广泛。
数字图像处理技术通过视频分析、图像匹配、车牌识别等手段，可以提高监控系统的检测准确率和处理能力，增强监控系统的实时性和可靠性。
三、未来趋势随着技术的不断发展，数字图像处理技术也面临着新的挑战和机遇。
人工智能数字图像处理技术与人工智能的结合将成为未来的发展趋势。
人工智能可以通过强大的计算能力和算法优势，提高数字图像处理技术的处理效率和准确性。
数字图像处理技术及其应用
数字图像处理技术及其应用随着数字化时代的到来，数字图像处理技术也相应的得到了极大的发展与应用。
数字图像处理技术主要是指通过计算机和相关技术对数字图像进行处理、分析和输出的一种技术体系。
数字图像处理技术可以广泛应用于医学图像、地质图像、工业检测等领域。
本文将从数字图像处理技术的基础知识、图像处理的步骤和主要技术等方面来探讨数字图像处理技术的应用。
数字图像处理的基础知识数字图像通常由一个像素阵列（Pixel Array）表示，也就是由一个个长度和宽度都为1的小方块构成的矩阵。
每个像素都代表一个灰度值或者RGB（红、绿、蓝）三元组表示颜色的数值。
数字图像的大小通常由像素数目来衡量，例如800x800。
数字图像处理的步骤数字图像处理一般包括如下步骤：采集、预处理、分割、特征提取、识别等。
采集是将光学或者电子学设备产生的信号转化为数字信号的过程。
数字摄像机和扫描仪是数字图像采集过程中经常使用的设备之一。
采集到的图像往往需要进行预处理来提高图像质量。
预处理包括去噪、平滑、锐化等处理。
去噪是为了消除图像采集过程中所产生的噪声，使图像更加清晰。
图像平滑处理可以在保证图像边缘清晰的情况下消除图像的细节节，使得图像更加具有可视化效果。
锐化处理可以使图像更加清晰。
分割是将图像分成多个部分的过程。
分割的目的是提取出需要处理的物体，进而进行下一步的处理。
分割的方法可以是基于阈值、基于边缘、基于区域或者基于神经网络等等。
特征提取是根据图像的特征进行处理的过程。
通常可以提取图像的边缘、灰度、形状等特征信息。
提取的特征信息是后面的识别过程的一项重要的依据。
识别是根据特征信息以及处理算法来判断图像是否符合某种条件的过程。
识别的方法可以是基于模板匹配、基于统计分析、基于人工神经网络等等。
识别的结果通常是进行分类、定量分析、计算等处理。
数字图像处理的主要技术数字图像处理技术包括基本处理、图像分析、图像增强、图像编码和压缩、图像恢复和重建等方面。
数字图像处理(DigitalImageProcessing)
图像变换
傅里叶变换
将图像从空间域转换到频率域，便于分析图 像的频率成分。
离散余弦变换
将图像从空间域转换到余弦函数构成的系数 空间，用于图像压缩。
小波变换
将图像分解成不同频率和方向的小波分量， 便于图像压缩和特征提取。
沃尔什-哈达玛变换
将图像转换为沃尔什函数或哈达玛函数构成 的系数空间，用于图像分析。
理的自动化和智能化水平。
生成对抗网络（GANs）的应用
02
GANs可用于生成新的图像，修复老照片，增强图像质量，以及
进行图像风格转换等。
语义分割和目标检测
03
利用深度学习技术对图像进行语义分割和目标检测，实现对图
像中特定区域的识别和提取。
高动态范围成像技术
高动态范围成像（HDRI）技术
01
通过合并不同曝光级别的图像，获得更宽的动态范围
动态特效
数字图像处理技术可以用于制作动态特效，如电影、广告中的火焰、 水流等效果。
虚拟现实与增强现实
数字图像处理技术可以用于虚拟现实和增强现实应用中，提供更真 实的视觉体验。
05
数字图像处理的未 来发展
人工智能与深度学习在数字图像处理中的应用
深度学习在图像识别和分类中的应用
01
利用深度学习算法，对图像进行自动识别和分类，提高图像处
医学影像重建
通过数字图像处理技术，可以将 CT、MRI等医学影像数据进行重建， 生成三维或更高维度的图像，便于 医生进行更深入的分析。
医学影像定量分析
数字图像处理技术可以对医学影像 进行定量分析，提取病变区域的大 小、形状、密度等信息，为医生提 供更精确的病情评估。
安全监控系统
视频监控
数字图像处理知识点与考点(经典)
Laplacian 增强算子通过扩大边缘两边像素的灰度差（或对比度）来增强图像的边缘，改善视觉效果。它对应的模板为 -1 -1 5 -1 -1
例题：（1） 存储一幅1024×768，256 （8 bit 量化）个灰度级的图像需要多少位？ （2） 一幅512×512 的32 bit 真彩图像的容量为多少位？ 解： （1）一幅1024×768，256 =28 （8 bit 量化）个灰度级的图像的容量为：b=1024×768×8 = 6291456 bit （2）一幅512×512 的32 位真彩图像的容量为：b=512×512×32 =8388608 bit
5.数字图像根据灰度级数的差异可分为：黑白图像、灰度图像和彩色图像。 6.灰度直方图：灰度直方图是灰度级的函数。灰度级为横坐标，纵坐标为灰度级的频率，是频率同灰度级 的关系图。可以反映了图像的对比度、灰度范围（分布）、灰度值对应概率等情况。 7.灰度直方图的性质：（1）只能反映图像的灰度分布情况，而不能反映图像像素的位置,即丢失了像 素的位置信息。（2）一幅图像对应唯一的灰度直方图，反之不成立。不同的图像可对应相同的直方图。 （3）一幅图像分成多个区域，多个区域的直方图之和即为原图像的直方图。 L −1 8.图像信息量H（熵）的计算公式：反映图像信息的丰富程度。 H = − Pi log2 Pi
傅立叶变换
f ( x, y) F ( u , v)
滤波器
H (u , v) G ( u , v)
傅立叶反变换
g ( x , y)
(1) 将图像 f(x,y)从图像空间转换到频域空间，得到 F(u,v)； (2) 在频域空间中通过不同的滤波函数 H(u,v)对图像进行不同的增强,得到 G(u,v) (3) 将增强后的图像再从频域空间转换到图像空间，得到图像g(x,y)。 说明： （也可演变为简述频域图像锐化（或平滑）的步骤，需要指明滤波器的类型：高通或低通滤波器） 9.频率域平滑： 由于噪声主要集中在高频部分， 为去除噪声改善图像质量， 滤波器采用低通滤波器H(u,v) 来抑制高频成分，通过低频成分，然后再进行逆傅立叶变换获得滤波图像，就可达到平滑图像的目的。 10.常用的频率域低滤波器H(u,v)有四种： (1)理想低通滤波器: 由于高频成分包含有大量的边缘信息，因此采用该滤波器在去噪声的同时将会 导致边缘信息损失而使图像边模糊。 (2)Butterworth低通滤波器:它的特性是连续性衰减，而不象理想滤波器那样陡峭变化，即明显的不连 续性。因此采用该滤波器滤波在抑制噪声的同时，图像边缘的模糊程度大大减小，没有振铃效应产生。 (说明：振铃效应越不明显效果越好) (3)指数低通滤波器： 采用该滤波器滤波在抑制噪声的同时， 图像边缘的模糊程度较用Butterworth滤波 产生的大些，无明显的振铃效应。 (4)梯形低通滤波器:它的性能介于理想低通滤波器和指数滤波器之间， 滤波的图像有一定的模糊和振铃 效应。 13.频率域锐化:图像的边缘、细节主要位于高频部分，而图像的模糊是由于高频成分比较弱产生的 。 频率域锐化就是为了消除模糊，突出边缘。因此采用高通滤波器让高频成分通过，使低频成分削弱， 再经逆傅立叶变换得到边缘锐化的图像。 14.常用的高通滤波器有四种： (1)理想高通滤波器 (2)巴特沃斯高通滤波器 (3)指数高通滤波器 (4)梯形高通滤波器 说明：（1）四种滤波函数的选用类似于低通。 （2）理想高通有明显振铃现象，即图像的边缘有抖动现象。 （3）巴特沃斯高通滤波效果较好，但计算复杂，其优点是有少量低频通过，H(u，v)是渐变的， 振铃现象不明显。 (4)指数高通效果比Butterworth差些，振铃现象不明显. (5)梯形高通会产生微振铃效果，但计算简单，较常用。 (6)一般来说，不管在图像空间域还是频率域，采用高频滤波不但会使有用的信息增强，同时也 使噪声增强。因此不能随意地使用。 (7)高斯低通滤波器无振铃效应是因为函数没有极大值、极小值，经过傅里叶变换后还是本身 ， 故没有振铃效应。 15.同态滤波：在频域中同时将亮度范围进行压缩（减少亮度动态范围）和对比度增强的频域方法。 现象：（1）线性变换无效（2）扩展灰度级能提高反差，但会使动态范围变大(3)压缩灰度级，可以减 小灰度级，但物体的灰度层次会更不清晰 改进措施：加一个常数到变换函数上，如：H（u，v）+A（A取0→1）这种方法称为:高度强调（增强）。 为了解决变暗的趋势，在变换结果图像上再进行一次直方图均衡化，这种方法称为：后滤波处理。
数字图像处理知识点总结
• imwrite(I,''); % 以位图（BMP）的格式存储图像
• % 显示多幅图像，其中n为图形窗口的号数
• figure(n), imshow('');
• gg=im2bw(''); % 将图像转为二值图像
• figure, imshow(gg)
% 显示二值图像
设计语句，实现一幅图像的傅里叶变换
一维快速傅变换FFT的基本思想 第3章
• FFT即为快速傅氏变换，是离散傅氏变换的快速算法，它是根据离 散傅氏变换的奇、偶、虚、实等特性，对离散傅立叶变换的算法 进行改进获得的。它利用DFT系数的特性，合并DFT运算中的某些 项把长序列DFT变成短序列DFT，从而减少运算量。
图像增强的目的是什么？
第4章
答：图像增强目的是要改善图像的视觉效果，针对给定图 像的应用场合，有目的地强调图像的整体或局部特性，将 原来不清晰的图像变得清晰或强调某些感兴趣的特征，扩 大图像中不同物体特征之间的差别抑制不感兴趣的特征， 使之改善图像质量、丰富信息量，加强图像判读和识别效 果，满足某些特殊分析的需要
设计显示数字图像直方图的程序 第4章
第2章
• 1）采样和量化
• 2）一般来说，采样间隔越大，所得图像像素数越少，空间分 辨率低，质量差，严重时出现像素呈块状的国际棋盘效应；采 样间隔越小，所得图像像素数越多，空间分辨率高，图像质量 好，但数据量大。
• 量化等级越多，所得图像层次越丰富，灰度分辨率高，图像质 量好，但数据量大；量化等级越少，图像层次欠丰富，灰度分 辨率低，会出现假轮廓现象，图像质量变差，但数据量小。
④ 用双阈值算法检测和连接边缘，使用两个阈值T1和T2(T1>T2)， T1用来找到每条线段，T2用来在这些线段的两个方向上延伸寻 找边缘的断裂处，并连接这些边缘。
数字图像处理课件ppt
几何变换是对图像进行形状、大小、位置等变换的过程。常见的几何变换包括 平移、旋转、缩放、扭曲等。这些变换可以通过矩阵运算来实现。
空间滤波
空间滤波是在图像上应用滤波器来改变图像的像素值。常见的空间滤波包括均 值滤波、中值滤波、高斯滤波等。这些滤波器可以用于去除噪声、增强边缘等 操作。
数字图像处理算法
01
计算机视觉
实现机器视觉，进行目标检测、识 别、跟踪等任务。
安全监控
利用数字图像处理技术实现安全监 控，提高监控的准确性和效率。
03
02
医学影像分析
对医学影像进行各种处理，以辅助 医生进行疾病诊断和治疗。
遥感影像处理
对遥感影像进行各种处理和分析， 以提取有用的地理信息。
04
数字图像处理基础
02
知识
特定目标分割
采用特定目标检测和跟踪技术，实现特定目 标的分割。
数字图像处理实践
04
使用Python进行图像处理的基本步骤和常用库
01
02
03
04
05
安装Python和相 导入图像 关库
图像预处理
图像分析
结果可视化
为了使用Python进行图像 处理，需要先安装Python 解释器和相关的图像处理 库，如OpenCV、Pillow等 。
人脸识别
人脸识别是在人脸检测的基础上，对检测到的人脸进行特征提取和比对，从而识别出不同的人脸。人脸识别算法 通常采用深度学习模型，如卷积神经网络（CNN）或循环神经网络（RNN）。
车牌识别系统
车牌定位
车牌定位是车牌识别系统的第一步，其 目的是在给定的图像中找到车牌的位置 和大小。车牌定位算法通常采用基于颜 色和形状的方法，结合图像处理技术进 行实现。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字图像处理知识点总结数字图像处理知识点总结第一章导论1.图像：对客观对象的一种相似性的生动性的描述或写真。
2.图像分类：按可见性（可见图像、不可见图像），按波段数（单波段、多波段、超波段），按空间坐标和亮度的连续性（模拟和数字）。
3.图像处理：对图像进行一系列操作，以到达预期目的的技术。
4.图像处理三个层次：狭义图像处理、图像分析和图像理解。
5.图像处理五个模块：采集、显示、存储、通信、处理和分析。
第二章数字图像处理的基本概念6.模拟图像的表示：f(x，y)＝i(x，y)×r(x，y)，照度分量0<i(x，y)<∞，反射分量0<r(x，y)<1.7.图像数字化：将一幅画面转化成计算机能处理的形式——数字图像的过程。
它包括采样和量化两个过程。
像素的位置和灰度就是像素的属性。
8.将空间上连续的图像变换成离散点的操作称为采样。
采样间隔和采样孔径的大小是两个很重要的参数。
采样方式:有缝、无缝和重叠。
9.将像素灰度转换成离散的整数值的过程叫量化。
10.表示像素明暗程度的整数称为像素的灰度级（或灰度值或灰度）。
11.数字图像根据灰度级数的差异可分为：黑白图像、灰度图像和彩色图像。
12.采样间隔对图像质量的影响：一般来说，采样间隔越大，所得图像像素数越少，空间分辨率低，质量差，严重时出现像素呈块状的国际棋盘效应；采样间隔越小，所得图像像素数越多，空间分辨率高，图像质量好，但数据量大。
13.量化等级对图像质量的影响：量化等级越多，所得图像层次越丰富，灰度分辨率高，图像质量好，但数据量大；量化等级越少，图像层次欠丰富，灰度分辨率低，会出现假轮廓现象，图像质量变差，但数据量小。
但在极少数情况下对固定图像大小时，减少灰度级能改善质量，产生这种情况的最可能原因是减少灰度级一般会增加图像的对比度。
例如对细节比较丰富的图像数字化。
14.数字化器组成：1)采样孔：保证单独观测特定的像素而不受其它部分的影响。
2)图像扫描机构：使采样孔按预先确定的方式在图像上移动。
3)光传感器：通过采样孔测量图像的每一个像素的亮度。
4)量化器：将传感器输出的连续量转化为整数值。
5)输出存储体：将像素灰度值存储起来。
它可以是固态存储器，或磁盘等。
15.灰度直方图反映的是一幅图像中各灰度级像素出现的频率。
以灰度级为横坐标，纵坐标为灰度级的频率，绘制频率同灰度级的关系图就是灰度直方图。
16.直方图的性质：1)灰度直方图只能反映图像的灰度分布情况，而不能反映图像像素的位置,即丢失了像素的位置信息。
2)一幅图像对应唯一的灰度直方图，反之不成立。
不同的图像可对应相同的直方图3)一幅图像分成多个区域，多个区域的直方图之和即为原图像的直方图。
17.直方图的应用：1)用于判断图像量化是否恰当2)用于确定图像二值化的阈值3)计算图像中物体的面积4)计算图像信息量：熵H18.图像处理基本功能的形式：单幅图像→单幅图像，多幅图像→单幅图像，单（或多）幅图像→数字或符号。
19.邻域：对于任一像素（i，j），该像素周围的像素构成的集合{（i+p,j+q），p、q取合适的整数}，叫做该像素的邻域。
20.图像处理的几种具体算法：1)局部处理：移动平均平滑、空间域锐化。
2)点处理：图像对比度增强、图像二值化。
3)大局处理：傅里叶变换。
4)迭代处理：细化。
5)跟踪处理6)位置不变处理和位置可变处理：输出像素JP(i，j)的值的计算方法与像素的位置(i，j)无关的处理称为位置不变处理或位移不变处理7)窗口处理和模板处理。
21.图像的数据结构与特征：1)组合方式：一个字长存放多个像素灰度值的方式。
它能起到节省内存的作用，但导致计算量增加，使处理程序复杂。
2)比特面方式：按比特位存取像素，即将所有像素的相同比特位用一个二维数组表示，形成比特面。
3)分层结构：由原始图像开始依次构成像素数愈来愈少的一幅幅图像，就能使数据表示具有分层性，其代表有锥形(金字塔)结构。
4)树结构：对于一幅二值图像的行、列接连不断地二等分，如果图像被分割部分中的全体像素都变成具有相同的特征时，这一部分则不再分割5)多重图像数据存储：逐波段存储，分波段处理时采用；逐行存储，行扫描记录设备采用；逐像素存储，用于分类。
22.图像的特征：1)自然特征：光谱特征、几何特征、时相特征；2)人工特征：直方图特征，灰度边缘特征，线、角点、纹理特征；3)特征的范围：点特征、局部特征、区域特征、整体特征。
4)特征提取：获取图像特征信息的操作。
把从图像提取的m个特征量y1，y2，…，ym，用m维的向量Y＝[y1y2…ym]t表示称为特征向量。
另外，对应于各特征量的m 维空间叫做特征空间。
23.对比度：一幅图像中灰度反差的大小，对比度=最大亮度/最小亮度第三章图像变换24.图像变换通常是一种二维正交变换。
1)正交变换必须是可逆的；2)正变换和反变换的算法不能太复杂；3)正交变换的特点是在变换域中图像能量集中分布在低频率成分上，边缘、线状信息反映在高频率成分上，有利于图象处理。
25.图像变换的目的在于：1)使图像处理问题简化；2)有利于图像特征提取；3)有助于从概念上增强对图像信息的理解。
第四章图像增强26.图像增强是采用一系列技术去改善图像的视觉效果,或将图像转换成一种更适合于人或机器进行分析和处理的形式。
27.空间域增强是直接对图像各像素进行处理；28.频率域增强是先将图像经傅立叶变换后的频谱成分进行某种处理，然后经逆傅立叶变换获得所需的图像。
29.30.灰度变换用来调整图像的灰度动态范围或图像对比度，是图像增强的重要手段之一。
1)线性变换：对图像每一个像素灰度作线性拉伸，将有效改善图像视觉效果。
2)分段线性变换：为了突出感兴趣目标所在的灰度区间，相对抑制那些不感兴趣的灰度区间，可采用分段线性变换。
3)非线性灰度变换：对数变换（当希望对图像的低灰度区较大的拉伸而对高灰度区压缩时，可采用这种变换，它能使图像灰度分布与人的视觉特性相匹配).指数变换（对图像的高灰度区给予较大的拉伸）31.直方图修整法包括直方图均衡化及直方图规定化两类。
32.直方图均衡化：将原图像通过某种变换，得到一幅灰度直方图为均匀分布的新图像的方法。
33.直方图均衡化变换函数，满足下列条件：1)在0≤r≤1内为单调递增函数，保证灰度级从黑到白的次序不变；2)在0≤r≤1内，有0≤T(r)≤1，确保映射后的像素灰度在允许的范围内。
34.直方图均衡化原理：输出图像的概率密度函数可以通过变换函数T(r)控制原图像灰度级的概率密度函数得到,并改善原图像的灰度层次。
35.一幅图像的sk与rk之间的关系称为该图像的累积灰度直方图。
36.直方图规定化是使原图像灰度直方图变成规定形状的直方图而对图像作修正的增强方法。
37.利用直方图规定化方法进行图像增强的主要困难在于要构成有意义的直方图。
图像经直方图规定化，其增强效果要有利于人的视觉判读或便于机器识别。
38.为了抑制噪声改善图像质量所进行的处理称图像平滑或去噪。
39.用邻域内各像素的灰度平均值代替该像素原来的灰度值，实现图像的平滑，又称邻域平均法。
40.超限像素平滑法：将f(x,y)和邻域平均g(x,y)差的绝对值与选定的阈值进行比较，根据比较结果决定点（x,y）的最后灰度g´(x,y)。
41.灰度最相近的K个邻点平均法：可用窗口内与中心像素的灰度最接近的K个邻像素的平均灰度来代替窗口中心像素的灰度值。
42.最大均匀性平滑：为避免消除噪声引起边缘模糊，该算法先找出环绕图像中每像素的最均匀区域，然后用这区域的灰度均值代替该像素原来的灰度值。
具体可选任一像素（x,y）的5个有重叠的3*3邻域，用梯度衡量它们灰度变化的大小。
43.有选择保边缘平滑法：对图像上任一像素(x,y)的5×5邻域，采用9个掩模：一个3×3正方形、4个五边形和4个六边形。
计算各个掩模的均值和方差，对方差进行排序，最小方差所对应的掩模的灰度均值就是像素（x,y)的输出值。
44.空间低通滤波法：应用模板卷积方法对图像每一像素进行局部处理。
不管什么样的掩模，必须保证全部权系数之和为单位值，这样可保证输出图像灰度值在许可范围内，不会产生“溢出”现象。
45.中值滤波：是对一个滑动窗口内的诸像素灰度值排序，用中值代替窗口中心像素的原来灰度值，因此它是一种非线性的图像平滑法。
离散阶跃信号、斜升信号没有受到影响。
离散三角信号的顶部则变平了。
对于离散的脉冲信号，当其连续出现的次数小于窗口尺寸的一半时，将被抑制掉，否则将不受影响。
46.各种空间域平滑算法效果比较：1)局部平滑法算法简单，但它的主要缺点是在降低噪声的同时使图像产生模糊，特别在边缘和细节处。
而且邻域越大，在去噪能力增强的同时模糊程度越严重。
2)超限像素平滑法对抑制椒盐噪声比较有效，对保护仅有微小灰度差的细节及纹理也有效。
并且随着邻域增大，去噪能力增强，但模糊程度也大。
超限像元平滑法比局部平滑法去椒盐噪声效果更好。
3)灰度最相近的K个邻点平均法：较小的K值使噪声方差下降较小，但保持细节效果较好；而较大的K值平滑噪声较好，但会使图像边缘模糊。
4)最大均匀性平滑经多次迭代可增强平滑效果，在消除图像噪声的同时保持边缘清晰性。
但对复杂形状的边界会过分平滑并使细节消失。
5)有选择保边缘平滑法既能够消除噪声，又不破坏区域边界的细节。
6)中值滤波对脉冲干扰及椒盐噪声的抑制效果好，在抑制随机噪声的同时能有效保护边缘少受模糊。
但它对点、线等细节较多的图像却不太合适。
中值滤波法能有效削弱椒盐噪声，且比邻域、超限像素平均法更有效。
47.图像空间域锐化增强图像的边缘或轮廓。
48.图像平滑通过积分过程使得图像边缘模糊，图像锐化则通过微分而使图像边缘突出、清晰。
49.梯度锐化法：梯度为grad(x，y)=Max(|fx′|，|fy′|)或grad（x，y）=|fx’|+|f y′|。
有梯度算子、Roberts、Prewitt和Sobel算子计算梯度，来增强边缘。
placian增强算子：g(x，y)=f(x，y)-▽2f(x，y)=5f(x，y)-[f(x+1，y)+f(x-1，y)+f(x，y+1)+f(x，y-1)]placian 增强算子特点：1)在灰度均匀的区域或斜坡中间▽2f(x，y)为0，增强图像上像元灰度不变；2)在斜坡底或低灰度侧形成“下冲”；而在斜坡顶或高灰度侧形成“上冲”52.高通滤波法就是用高通滤波算子和图像卷积来增强边缘。
53.频率域平滑：由于噪声主要集中在高频部分，为去除噪声改善图像质量，滤波器采用低通滤波器H(u,v)来抑制高频成分，通过低频成分，然后再进行逆傅立叶变换获得滤波图像，就可达到平滑图像的目的：54.频率域低滤波器H(u,v)有四种：理想低通滤波器、Butterworth低通滤波器、指数低通滤波器、.梯形低通滤波器。
