直流、交流测速发电机的工作原理
直流测速发电机的工作原理
直流测速发电机的工作原理概述直流测速发电机是一种将机械能转化为电能的设备,其工作原理是通过将旋转的磁场和导体之间的相对运动转化为感应电动势,进而产生电流。
电磁感应电磁感应是直流测速发电机工作的基础原理。
它是指当导体在磁场中运动或磁场变化时,导体内会产生感应电动势和感应电流。
这是由于磁场变化引起了导体中的电子运动,从而生成电动势。
旋转磁场直流测速发电机中需要产生一个旋转的磁场,以便与导体相对运动,从而产生感应电动势。
旋转磁场可以通过使用定子绕组和电流通路进行实现。
定子绕组通常由直流电源供电,电流通过电枢绕组,产生一个磁场。
导体和电枢导体是指直流测速发电机中的旋转部分,它通常由铜制成,在转子上安装有导条或导线。
导体与旋转的磁场之间的相对运动将导致感应电动势的产生。
电枢是连接到导体的电路系统,它可以将感应电动势转化为电流。
电枢是直流测速发电机的输出端,通过连接负载,可以将电能传送到外部电路。
工作过程当导体中的旋转磁场相对电枢运动时,由于电磁感应的作用,电枢中将产生感应电动势。
感应电动势的大小和方向取决于磁场的大小、导体与磁场的相对速度以及导体的几何形状。
一旦感应电动势产生,电枢中将流过感应电流。
感应电流的大小和方向取决于电枢的阻抗和外部电路的负载特性。
直流发电机的稳定性直流测速发电机具有优良的稳定性,这是由于旋转磁场和导体之间的相对运动产生了恒定的感应电动势。
即使负载发生变化,感应电流也可以自动调整以适应负载特性。
然而,在高速旋转时,还需考虑惯性力对导体的影响,以及电机的机械稳定性和动态特性。
应用领域直流测速发电机的工作原理和稳定性使其在许多领域得到广泛应用。
以下是一些常见的应用领域:1.火车牵引2.汽车发电机3.风力发电4.水力发电5.汽轮机发电6.车载发电结论直流测速发电机是一种将机械能转化为电能的设备,其工作原理是通过将旋转的磁场和导体之间的相对运动转化为感应电动势,进而产生电流。
它具有良好的稳定性和多种应用领域。
交流测速发电机
交流测速发电机的的电磁结构
三、交流测速发电机的工作原理
四、交流测速发电机的误差分析
1、直轴磁通变化的影响
三、交流测速发电机的误差分析
2、负载阻抗的影响
四、交流测速发电机的误差分析
3、剩余电压的影响
四、交流测速发电机的误差分析
3、剩余电压的影响
身的阻抗及负载也随转速变化,因此它的输出电压不再与转速成正比关系,在 自动控制系统中很少使用,通常只作为指示转速计使用。
2、异步测速发电机:它与直流测速发电机一样,是一种测量转速或传
递转速信号的元件,它可以将转速信号变为电压信号。理想的它输出电压与转 速成线性关系。
3、鼠笼转子异步测速发电机:虽然它的输出斜率大,但线性误差大,
教ቤተ መጻሕፍቲ ባይዱ
一、交流测速发电机的分类
学
二、交流测速发电机的基本结构
三、交流测速发电机的工作原理
内
四、交流测速发电机的误差分析
容
一、交流测速发电机的分类
同步测速发电机
交流测速发电机
异步测速发电机
感应式 脉冲式 鼠笼转子 空心杯转子
一、交流测速发电机的分类
1、同步测速发电机:它的输出电压的频率转速同时变化,同时电机本
相位误差大,剩余电压高,转动惯量也大,一般用于精度要求不高的系统。
4、空心杯转子异步测速发电机:这是常用的交流测速发电机,转子
常用高电阻率低温度系数的硅锰青铜和锡锌青铜等非磁性材料做成的空心杯行, 具有惯量小,精度高,快速性好的优点。用于小功率随动系统和解算装置中, 目前应用最广泛的测速发电机。
二、交流测速发电机的机械结构
测速发电机
交流测速发电机
汽车电工电子 第6章 直流电机和交流发电机
2.交流电动势到直流电动势的变换
直流发电机中线圈的感应电动势是交流的,借助于换向器和电刷配合 作用,才把交流电动势“换向”成为直流电动势。由于这个原因,则 把上述这种发电机称为换向器式直流电机。
3、直流发电机的工作原理
电刷
e
b
N
a
f
i
c
f
d
e
i
ecNdFra bibliotekf af
i b e i
S
换向片
S
直流发电机运行时的几点结论:
1、直流电动机的励磁方式 (1). 他励直流电动机 图5-24(a)所示为他励电动机原理图。他励电动 机的励磁电流If和电枢绕组电流Ia分别由两个不同的直 流电源供电,因此调节电枢绕组电流,不会影响励磁 绕组电流。但是由于采用单独的励磁电源,所以设备 比较复杂。
(2). 并励直流电动机 图5-24(b)所示为并励电动机原理图。并励电动 机的励磁绕组和电枢绕组并联,由同一个直流电源供 电。为了降低损耗,并励直流电动机的励磁电流一般 较小,约为额定电枢电流的1%~5%;为保证足够的 磁通,励磁绕组一般导线较细,匝数多,电阻大。这 种励磁方式在直流电动机中应用广泛。
2、直流电动机的起动、调速和制动 (1). 直流电动机的起动 直流电动机接通电源以后,电动机的转速从零达 到稳定转速的过程称为起动过程。对于电动机而言, 总希望它的起动转矩要大,起动电流要小,起动设备 简单、经济、可靠。 直流电动机的起动方法有直接起动和降压起动两 种。降压起动又分电枢回路串电阻起动和降低电枢电 压起动。
直流电机的用途及基本工作原理
直流电机的用途
测速
伺服
励磁机
电源
直流电机的特点:
• 直流发电机的电势波形较好,对电磁干扰的影 响小。 • 直流电动机的调速范围宽广,调速特性平滑。 直流电动机过载能力较强,启动和制动转矩较 大。 • 易于控制,可靠性较高

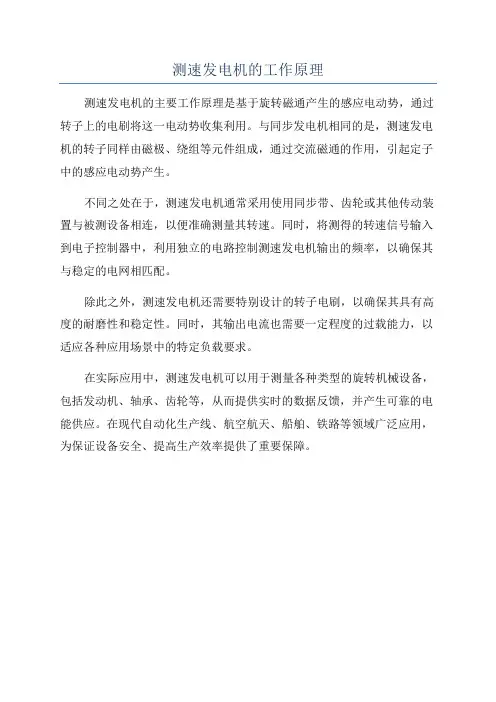

测速发电机的工作原理
测速发电机的工作原理
测速发电机的主要工作原理是基于旋转磁通产生的感应电动势,通过转子上的电刷将这一电动势收集利用。
与同步发电机相同的是,测速发电机的转子同样由磁极、绕组等元件组成,通过交流磁通的作用,引起定子中的感应电动势产生。
不同之处在于,测速发电机通常采用使用同步带、齿轮或其他传动装置与被测设备相连,以便准确测量其转速。
同时,将测得的转速信号输入到电子控制器中,利用独立的电路控制测速发电机输出的频率,以确保其与稳定的电网相匹配。
除此之外,测速发电机还需要特别设计的转子电刷,以确保其具有高度的耐磨性和稳定性。
同时,其输出电流也需要一定程度的过载能力,以适应各种应用场景中的特定负载要求。
在实际应用中,测速发电机可以用于测量各种类型的旋转机械设备,包括发动机、轴承、齿轮等,从而提供实时的数据反馈,并产生可靠的电能供应。
在现代自动化生产线、航空航天、船舶、铁路等领域广泛应用,为保证设备安全、提高生产效率提供了重要保障。
直流测速发电机的工作原理
Ia
=
Ua RL
(3-4)
经化简后为
U a= Ea
−
U R
a L
Ra
Ua
=
Ea
1+
Ra RL
=
Ke
1+
Ra RL
n = Cn
(3-5)
式中
C
=
Ke
1+
Ra RL
C 为测速发电机输出特性的斜率。当不考虑电枢反应,且认为Φ、 Ra 和 RL 都能保持为常
数,斜率 C 也是常数,输出特性便有线性关系。对于不同的负载电阻 RL ,测速发电机输出特性
(1)输出电压与转速保持良好的线性关系; (2)剩余电压(转速为零时的输出电压)要小; (3)输出电压的极性和相位能反映被测对象的转向; (4)温度变化对输出特性的影响小; (5)输出电压的斜率大,即转速变化所引起的输出电压的变化要大; (6)摩擦转矩和惯性要小。 此外,还要求它的体积小、重量轻、结构简单、工作可靠、对无线电通讯的干扰小、噪声 小等。
1
此外,还有性能和可靠性更高的无刷测速发电机。
§3-2 直流测速发电机
一、直流测速发电机的型式 直流测速发电机实际上是一种微型直流发电机。按励磁方式可分为两种型式。 1.电磁式 表示符号如图 3-2(a)所示。定子常为二极,励磁绕组由外部直流电源供电,通电时产生 磁场。目前,我国生产的 CD 系列直流测速发电机为电磁式。 2.永磁式 表示符号如图 3-2(b)所示。定子磁极是由永久磁钢做成。由于没有励磁绕组,所以可省 去励磁电源。具有结构简单,使用方便等特点,近年来发展较快。其缺点是永磁材料的价格较 贵,受机械振动易发生程度不同的退磁。为防止永磁式直流测速发电机的特性变坏,必须选用 矫顽力较高的永磁材料。目前,我国生产的 CY 系列直流测速发电机为永磁式。

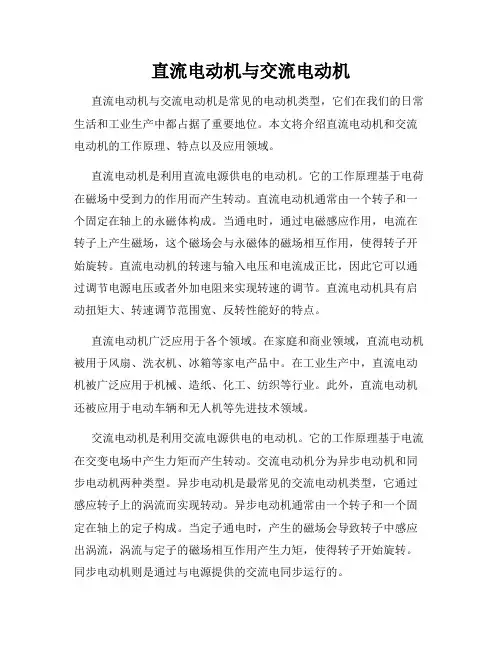

直流电动机与交流电动机
直流电动机与交流电动机直流电动机与交流电动机是常见的电动机类型,它们在我们的日常生活和工业生产中都占据了重要地位。
本文将介绍直流电动机和交流电动机的工作原理、特点以及应用领域。
直流电动机是利用直流电源供电的电动机。
它的工作原理基于电荷在磁场中受到力的作用而产生转动。
直流电动机通常由一个转子和一个固定在轴上的永磁体构成。
当通电时,通过电磁感应作用,电流在转子上产生磁场,这个磁场会与永磁体的磁场相互作用,使得转子开始旋转。
直流电动机的转速与输入电压和电流成正比,因此它可以通过调节电源电压或者外加电阻来实现转速的调节。
直流电动机具有启动扭矩大、转速调节范围宽、反转性能好的特点。
直流电动机广泛应用于各个领域。
在家庭和商业领域,直流电动机被用于风扇、洗衣机、冰箱等家电产品中。
在工业生产中,直流电动机被广泛应用于机械、造纸、化工、纺织等行业。
此外,直流电动机还被应用于电动车辆和无人机等先进技术领域。
交流电动机是利用交流电源供电的电动机。
它的工作原理基于电流在交变电场中产生力矩而产生转动。
交流电动机分为异步电动机和同步电动机两种类型。
异步电动机是最常见的交流电动机类型,它通过感应转子上的涡流而实现转动。
异步电动机通常由一个转子和一个固定在轴上的定子构成。
当定子通电时,产生的磁场会导致转子中感应出涡流,涡流与定子的磁场相互作用产生力矩,使得转子开始旋转。
同步电动机则是通过与电源提供的交流电同步运行的。
交流电动机具有启动扭矩小、结构简单、维护成本低等特点。
它们广泛应用于工业生产、交通运输以及可再生能源等领域。
在工业生产中,交流电动机被用于泵、风机、压缩机、传送带等机械设备上。
在交通运输中,交流电动机被用于电动火车、电动汽车等交通工具的驱动系统。
此外,随着可再生能源的发展,交流电动机也被广泛应用于风力发电和太阳能光伏领域。
综上所述,直流电动机和交流电动机是两种常用的电动机类型。
直流电动机适用于需要启动扭矩大、转速范围宽的场合,而交流电动机适用于结构简单、维护成本低的场合。
简述测速发电机的工作原理
简述测速发电机的工作原理
测速发电机是一种测量转速的微型发电机,其工作原理是将输入的机械转速转化为电压信号输出。
具体来说,测速发电机中有一个旋转的磁环,当被测机械开始旋转时,该磁环也随之旋转。
这个旋转的磁场会穿过绕组,从而在绕组中产生感应电势。
然后,该电势会通过导线输出,并供外部设备进行处理和记录。
测速发电机按照输出电压与转速的关系可以分为两类:一类是线性关系,即输出电压随转速的增加而线性增加;另一类是指数关系,即输出电压随转速的增加而呈指数增加。
在实际应用中,线性关系测速发电机更常用,因为它输出的电压信
号与转速成正比,便于测量和控制。
测速发电机具有精度高、响应速度快、体积小、重量轻等优点,因此在许多领域得到广泛应用。
例如在电机控制系统、自动测试设备、仪表仪器、传动系统等领域中都需要使用到测速发电机来进行转速的测量和调节。
需要注意的是,在实际使用测速发电机时,还需要注意一些问题。
例如在使用前需要先进行校准,以确保测量精度;在使用过程中需要避免过载和短路等情况的发生,以免损坏测速发电机或者影响测量结果;在使用后需要定期进行维护和保
养,以确保其长期稳定的工作状态。
直流测速发电机的基本结构和工作原理
正比,因此只要用一个直流压表就可测出速度大
小及方向
返回目录
结构
原理 课堂练习
Block Diagram
基本结构 工作原理
课堂练习
返回目录
结构原理 课堂练习流测速发电机的结构直流测速发电机的外形如图所示,其结构与直 流伺服电机基本相同,定子装有励磁绕组,加 直流励磁电压。电枢有有槽电枢、无槽电枢、 空心杯电枢、印刷绕组电枢等,电枢接测量仪 器或仪表。
返回目录
结构
原理 课堂练习
1.直流测速发电机的结构与直流伺服电机基本相同,
定子装有
,加
。电
枢有有槽电枢、无槽电枢、
电枢、印
刷绕组电枢等,电枢接
或仪表。
返回目录
结构
原理 课堂练习
课堂练习——原理
1、直流测速发电机的电枢静止时,不会产生感
应电动势,输出电压为
;电枢转动时,电
枢切割磁力线,产生感应电动势,输出电动势和
与 成正比。由于输出电压与转子的转速成
直流测速发电机的原理
直流测速发电机的工作原理如图,电枢静止时,不会 产生感应电动势,输出电压为零;电枢转动时,电枢 切割磁力线,产生感应电动势,输出电动势和输出电 压与转速成正比。由于输出电压与转子的转速成正比, 因此只要用一个直流压表就可测出速度大小及方向。
返回目录
结构
原理 课堂练习
课堂练习——结构
直流测速发电机的工作原理
直流测速发电机的工作原理
1. 引言
直流测速发电机是一种能将机械能转换为直流电能的装置。
它
在测速领域起着重要的作用,可以用于测量机械转速或流速等参数。
本文将探讨直流测速发电机的工作原理。
2. 基本构造
直流测速发电机由以下几部分构成:导体线圈、磁场、转子、
电刷和电路等。
导体线圈固定在转子上,转子与磁场之间存在相对
运动,导致导体线圈中产生感应电动势。
3. 工作原理
当转子与磁场之间存在相对运动时,导体线圈中会产生感应电
动势。
这是基于法拉第电磁感应定律的原理,即当导体线圈与磁场
之间相对运动时,会产生感应电流。
直流测速发电机的工作原理可
以简单概括为以下几个步骤:
3.1 磁场产生
在直流测速发电机中,磁场可以由永磁体或电磁体产生。
当电流通过线圈时,线圈中产生的磁场与永磁体或电磁体的磁场相互作用,形成一个稳定的磁场。
3.2 相对运动
直流测速发电机中的转子与磁场之间必须存在相对运动,这样才能产生感应电动势。
转子可以通过机械装置实现相对运动,例如风力发电机中的风车叶片转动,或水力发电机中的水轮转动。
3.3 感应电动势产生
由于转子与磁场之间存在相对运动,导体线圈中会产生感应电动势。
这个电动势的大小取决于导体线圈的长度、磁场的强度以及相对运动的速度等因素。
感应电动势的方向根据楞次定律确定,它的方向与转子与磁场之间的相对运动方向有关。
3.4 输出电能
直流测速发电机的最终目的是将机械能转换为电能,输出到外部电路中进行使用。
为了实现这一点,直流测速发电机通常配备了。
交流测速发电机
四、交流测速发电机的误差分析
4、励磁电源的影响
5、温度的影响
重点
交流测速发电机的工作原 理
难点
交流测速发电机的误差 分析
测速发电机
交流测速发电机
测速发电机主要可分为直流
测速发电机和交流测速发电机。直流 测速发电机具有输出电压斜率大,没 有剩余电压及相位误差,温度补偿容 易实现等优点;而交流测速发电机的 主要优点是不需要电刷和换向器,不 产生无线电干扰火花,结构简单,运 行可靠,转动惯量小,摩擦阻力小, 正、反转电压对称等。
教 学 内
一、交流测速发电机的分类 二、交流测速发电机的基本结构 三、交流测速发电机的工作原理 四、交流测速发电机的误差分析
容
一、交流测速发电机的分类
感应式
同步测速发电机
交流测速发电机
异步测速发电机
脉冲式
鼠笼转子
空心杯转子
一、交流测速发电机的分类
1、同步测速发电机:它的输出电压的频率转速同时变化,同时电机本
1、端盖 2、机壳 3、外定子 4、内定子 5、转子
交流测速发电机的的电磁结构
三、交流测速发电机的工作原理
四、交流测速发电机的误差分析
1、直轴磁通变化的影响
三、交流测速发电机的误差分析
2、负载阻抗的影响
四、交流测速发电机的误差分析
3、剩余电压的影响
四、交流测速发电机的误差分析
3、剩余电压的影响
身的阻抗及负载也随转速变化,因此它的输出电压不再与转速成正比关系,在 自动控制系统中很少使用,通常只作为指示转速计使用。
2、异步测速发电机:它与直流测速发电机一样,是一种测量转速或传
递转速信号的元件,它可以将转速信号变为电压信号。理想的它虽然它的输出斜率大,但线性误差大,
第二章直流测速发电机
第二章直流测速发电机Chapter two DC Tachogenerator 2.1 直流电机基本结构和工作原理(The Structure and Principle of a DC Machine)直流发电机工作原理直流电动机工作原理2.2 直流电机的电势和电磁转矩(EMF and MMF of DC machine)电势:n a pN n C E e a φφ60== 电磁转矩:a a T I apN I C T φπφ2== 磁场分布和电刷电势图2 - 13 直流电机磁路 图2 - 14 气隙中磁通密度分布图()()lv B e θθ=图 2 - 2 磁场分布和电刷电势2.3 直流测速发电机(DC Tachogenerator )PRINCIPLE OF OPERATION :The DC Tachogenerator is a speed transducer, which develops DC voltage proportional to speed of the motor connected to it. Permanent Magnetic field eliminates the need of external excitation and offers extremely reliable and stable outputs. The accuracy of the tachogenerator decides the maximum accuracy of speed of the controlled machine. They are widely used for feedback and display purposes.直流测速发电机及其输出特性1) 对直流测速发电机要求:(1)输出电压与转子转速之间的关系(称为输出特性)应为线形,如图2-17;图2-17 测速发电机的理想输出特性(2)输出特性的斜率要大;(3)温度变化对输出特性的影响要小;(4)输出电压的纹波要小;(5)正、反转两个方向的输出特性要一致。
交流测速发电机工作原理
交流测速发电机工作原理一、引言交流测速发电机是一种利用机械能转换成电能的设备,其工作原理基于电磁感应定律。
本文将详细介绍交流测速发电机的工作原理,包括电磁感应定律的应用、发电机的结构和工作过程。
二、电磁感应定律的应用电磁感应定律是物理学中的一个基本原理,它描述了磁场的变化会在闭合回路中产生电流。
交流测速发电机利用了这一原理通过转动磁场来产生电流。
三、发电机的结构交流测速发电机通常由磁极、绕组、转子和电刷等部分组成。
1. 磁极:磁极是发电机中产生磁场的部分,通常由永磁体或电磁铁制成。
磁极的数量和排列方式会影响发电机的输出电压和频率。
2. 绕组:绕组是由导线制成的线圈,通常包裹在铁芯上。
当磁极转动时,磁通线会穿过绕组,导致电流产生。
3. 转子:转子是连接磁极的部分,它通过机械能输入使磁极旋转。
转子通常由轴和磁极组成。
4. 电刷:电刷用于将转子上产生的电流引导到外部电路中。
电刷通常由碳材料制成,具有良好的导电性能和耐磨性。
四、发电机的工作过程交流测速发电机的工作过程可以分为两个阶段:感应阶段和电流输出阶段。
1. 感应阶段:当转子带动磁极旋转时,磁通线会穿过绕组,根据电磁感应定律,在绕组中产生感应电动势。
这个过程中,感应电动势的大小和方向会随着磁极的转动而变化。
2. 电流输出阶段:在感应阶段产生的感应电动势会驱动电流在绕组中流动。
通过连接外部电路,电流可以输出供应给其他设备使用。
五、总结交流测速发电机是一种利用电磁感应定律将机械能转换成电能的设备。
通过转动磁场产生的感应电动势,交流测速发电机能够输出电流供应给其他设备使用。
本文介绍了交流测速发电机的工作原理,包括电磁感应定律的应用、发电机的结构和工作过程。
通过了解交流测速发电机的工作原理,我们可以更好地理解其在实际应用中的作用和优势。
测速发电机的工作原理
测速发电机的工作原理
测速发电机是一种利用流体或气流的动力来产生电能的装置。
它的工作原理基于法拉第与塞科姆定律和电磁感应原理。
当测速发电机暴露在流体或气流中时,流体或气流的运动会导致测速发电机叶轮转动。
测速发电机叶轮的转动会带动与之相连的轴,轴上装有磁铁。
同时,测速发电机中还有与轴相对应的线圈。
当叶轮转动时,磁铁的磁场也会随之改变,这会导致线圈中的磁通量发生变化。
根据法拉第与塞科姆定律,磁通量的变化会引起线圈中的感应电动势。
由于感应电动势的存在,测速发电机的线圈中就会产生电流。
测速发电机能够将流体或气流的动能转化为电能的原因在于电磁感应的作用。
流体或气流的动力通过叶轮传递给磁铁和线圈,在此过程中,动能被转换为电能。
通过接入外部电路,测速发电机产生的电能可以直接供给外部设备使用,完成相应的工作。
发电机测速原理
发电机测速原理发电机是一种将机械能转化为电能的设备。
在电力发电过程中,测量发电机的转速是非常重要的。
通过测速可以监控和控制发电机运行状态,确保其正常工作。
本文将介绍发电机测速的原理和常用的测速方法。
一、测速原理发电机测速的原理是基于电磁感应和信号处理技术。
当发电机转动时,发电机的转子会带动磁场旋转,同时在定子绕组中产生感应电势。
通过测量感应电势的频率或脉冲数量,可以确定发电机的转速。
二、测速方法1. 电磁感应法电磁感应法是最常用的发电机测速方法之一。
它利用发电机转子旋转时在定子绕组中感应出的电压信号来测量转速。
测速装置通过将感应电压转化为频率信号或脉冲信号,然后根据信号的周期或脉冲数量计算转速。
2. 光电测速法光电测速法是一种非接触式的测速方法。
它利用发电机转子上安装的光电编码盘,通过发射和接收光信号来测量转速。
当光电编码盘旋转时,光信号会周期性地被遮挡或透过,通过测量遮挡或透过的次数来计算转速。
3. 超声波测速法超声波测速法是一种基于声波传播速度和反射时间来测量转速的方法。
它利用超声波传感器发射声波信号,当声波遇到发电机转子时会被反射回传感器。
通过测量声波的传播时间,可以计算出转速。
三、测速装置常见的发电机测速装置有转速计和测速传感器。
1. 转速计转速计是一种机械式的测速装置,通过直接连接到发电机轴上来测量转速。
它一般由转速表和连接装置组成,可以直观地显示发电机的转速。
2. 测速传感器测速传感器是一种电子式的测速装置,用于将发电机转子的运动转化为电信号。
常见的测速传感器包括磁敏传感器、光电传感器和超声波传感器。
这些传感器可以将转速信号传输给测速仪表或自动控制系统进行处理和显示。
四、测速应用发电机测速广泛应用于电力发电领域。
它可以监测和控制发电机的运行状态,及时发现故障和异常,保证发电机的正常运行。
测速数据还可以用于发电机性能评估、负荷调节和故障诊断等方面。
总结:发电机测速是电力发电领域中必不可少的一项技术。
项目四测速发电机
对发动机性能的要求不断提高,对测速发电机的需求也随之增加。
02
工业自动化
在自动化设备中,测速发电机用于监测电机的转速,确保设备的稳定运
行。随着工业自动化的推进,对测速发电机的需求也在不断增加。
03
航空航天
在航空航天领域,测速发电机用于测量飞行器的转速和角速度等参数,
确保飞行器的安全和稳定。随着航空航天技术的发展,对高性能、高可
未来发展趋势预测
高效能化
随着科技的不断进步,未来测 速发电机将更加注重高效能化
,提高能源利用效率。
智能化
引入人工智能、大数据等先进 技术,实现测速发电机的智能 化运行和维护。
绿色环保
环保意识的提高将推动测速发电 机向更加环保的方向发展,如采 用清洁能源、降低噪音等。
多功能化
未来测速发电机可能不仅具备测 速功能,还将集成更多附加功能
选型与使用注意事项
选型原则
在选择交流测速发电机时,应根据实际需要选择合适的型号和规格,主要考虑转速范围、精度等级、 负载能力等因素。
使用注意事项
在使用交流测速发电机时,应注意以下几点:正确安装和调试;保持良好的工作环境;定期维护和保 养;避免过载和超速运行。这些措施有助于保证发电机的正常运行和延长使用寿命。
04
测速发电机信号处理与显 示技术
信号处理技术
滤波技术
通过滤波器去除信号中的噪声和干扰,提高信号 的信噪比。
放大技术
采用放大器对微弱信号进行放大,提高信号的幅 度和可检测性。
转换技术
将模拟信号转换为数字信号,以便进行后续的数 字信号处理和分析。
显示技术
液晶显示技术
利用液晶分子的旋光效应,通过控制 液晶分子的排列状态来显示图像。
第二章 测速发电机
输出电压不对称是电刷不在几何中性线上或剩余磁通存在造成的。
一般在0.35%~2%范围内,对要求正、反转的控制系统需考虑该指标 。
6.
纹波系数 K
α
测速发电机在一定转速下,输出电压中交流分量的有效值与直流分
量之比。目前可做到 K α <1%,高精度速度伺服系统对该指标的要求 较高。
主要性能指标是选择直流测速发电机的依据。
纹波电压的存在对于测速发电机是不利
的,当用于转速控制或阻尼元件时,对纹
波电压的要求较高,而在高精度的解算装
臵中则要求更高。
纹波系数是指在一定转速下,输出电压中
交变分量的有效值与直流分量之比。
目前国产测速发电机已做到纹波系数小 于1%,国外高水平测速发电机纹波系数已 降到0.1%以下。
解决纹波的方法
Er=C2 d n
若磁通 d恒定时,电势 Er 就与转子的转速成 正比关系。
就在转子杯中 因转子杯为短路绕组,电势 E r 。若考虑到转子杯中漏抗的 产生短路电流 I r 将在时间相位上滞后电势 E 影响,电流 I r r 一个电角度。在同一瞬时,转子杯中电流的 方向如图2-7中内圈符号所示。
测速发电机分类: –1.直流测速发电机
• (1)永磁式直流测速发电机,型号:CY。 • (2)电磁式直流测速发电机,型号:ZCF。 –2.交流测速发电机 • (1)同步测速发电机 • (2)异步测速发电机。
30CY-1 型永磁直流测速发电机
ZCF直流测速发电机
AT 系列交流测速发电机
型
号
励磁电压
直流测速发电机是一种微型直流发电机, 定、转子结构和直流伺服电动机基本相 同。 按定子磁极的励磁方式分为电磁式和永 磁式两大类。 按电枢结构形式又可分为:无槽电枢、 有槽电枢、空心杯电枢和圆盘印制绕组 等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
直流、交流测速发电机的工作原理来源:机械专家网发布时间:2010-03-20 机械专家网一、直流测速发电机:1、直流测速发电机的工作原理:在空载时,直流测速发电机的输出电压就是电枢感应电动势。
显然输出电压与转速成正比。
2. 误差分析直流测速发电机的输出电压与转速要严格保持正比关系在实际中是难以做到的,其实际的输出特性为图中实线,造成这种非线性误差的原因主要有以下三个方面:(1)电枢反应直流测速发电机负载时电枢电流会产生电枢反应,电枢反应的去磁作用使气隙磁通Φ0减小,使输出电压减小。
从输出特性看,斜率将减小,而且电枢电流越大,电枢反应的去磁作用越显著,输出特性斜率减小越明显,输出特性直线变为曲线。
(2)温度的影响如果直流测速发电机长期使用,其励磁绕组会发热,其绕组阻值随温度的升高而增大,励磁电流因此而减小,从而引起气隙磁通减小,输出电压减小,特性斜率减小。
温度升得越高,斜率减小越明显,使特性向下弯曲。
可在励磁回路中串接一个阻值较大而温度系数较小的锰铜或康铜电阻,以减小由于温度的变化而引起的电阻变化,从而减小因温度而产生的线性误差。
(3)接触电阻如果电枢电路总电阻包括电刷与换向器的接触电阻,那么输出电压受接触电阻压降影响总是随负载电流变化而变化,当输入的转速较低时,接触电阻较大,使此时本来就不大的输出电压变得更小,造成的线性误差很大;当电流较大的,接触电阻较小而且基本上趋于稳定的数值,线性误差相对而言小得多。
另外,直流测速发电机输出的是一个脉动电压,其交变分量对速度反馈控制系统、高精度的解算装置有较明显的影响。
二、交流测速发电机:交流测速发电机分为同步测速发电机和异步测速发电机。
在实际应用中异步测速发电机使用较广泛。
交流异步测速发电机工作原理交流异步测速发电机与交流伺服电动机的结构相似,其转子结构有笼型的,也有杯型的,在自动控制系统中多用空心杯转子异步测速发电机。
空心杯转子异步测速发电机定子上有两个在空间上互差90°电角度的绕组,一为励磁绕组,另一为输出绕组。
·空心杯转子异步测速发电机原理:当定子励磁绕组外接频率为 f的恒压交流电源 u,励磁绕组中有电流 i流过,在直轴(即轴)上产生以频率 f脉振的磁通。
在转子不动时,脉振磁通在空心杯转子中感应出变压器电势(空心杯转子可以看成有无数根导条的笼式转子,相当于变压器短路时的二次绕组,而励磁绕组相当于变压器的一次绕组),产生的磁场与励磁电源同频率的脉振磁场,在转子转动时,转子切割直轴磁通,在杯型转子中感应产生旋转电势,其大小正比于转子转速,并以励磁磁场的脉振频率交变,又因空心杯转子相当于短路绕组,故旋转电势在杯型转子中产生交流短路电流,若忽视杯型转子的漏抗的影响,那么此短路电流所产生的脉振磁通在空间位置上与输出绕组的轴线一致,因此转子脉振磁场与输出绕组相交链而产生感应电势。
输出绕组感应产生的电势实际就是交流异步测速发电机输出的空载电压,其大小正比于转速,其频率为励磁电源的频率。
2、误差分析交流异步测速发电机的误差主要有三种:非线性误差、剩余电压和相位误差直流测速发电机的工作原理在空载时,直流测速发电机的输出电压就是电枢感应电动势。
显然输出电压与转速成正比。
2.误差分析直流测速发电机的输出电压与转速要严格保持正比关系在实际中是难以做到的,其实际的输出特性为图中实线,造成这种非线性误差的原因主要有以下三个方面:(1)电枢反应直流测速发电机负载时电枢电流会产生电枢反应,电枢反应的去磁作用使气隙磁通Φ0减小,使输出电压减小。
从输出特性看,斜率将减小,而且电枢电流越大,电枢反应的去磁作用越显着,输出特性斜率减小越明显,输出特性直线变为曲线。
(2)温度的影响假如直流测速发电机长期使用,其励磁绕组会发热,其绕组阻值随温度的升高而增大,励磁电流因此而减小,从而引起气隙磁通减小,输出电压减小,特性斜率减小。
温度升得越高,斜率减小越明显,使特性向下弯曲。
可在励磁回路中串接一个阻值较大而温度系数较小的锰铜或康铜电阻,以减小由于温度的变化而引起的电阻变化,从而减小因温度而产生的线性误差。
(3)接触电阻假如电枢电路总电阻包括电刷与换向器的接触电阻,那么输出电压受接触电阻压降影响总是随负载电流变化而变化,当输入的转速较低时,接触电阻较大,使此时本来就不大的输出电压变得更小,造成的线性误差很大;当电流较大的,接触电阻较小而且基本上趋于稳定的数值,线性误差相对而言小得多。
另外,直流测速发电机输出的是一个脉动电压,其交变分量对速度反馈控制系统、高精度的解算装置有较明显的影响。
交流测速发电机交流测速发电机分为同步测速发电机和异步测速发电机。
在实际应用中异步测速发电机使用较广泛。
1.交流异步测速发电机工作原理交流异步测速发电机与交流伺服电动机的结构相似,其转子结构有笼型的,也有杯型的,在自动控制系统中多用空心杯转子异步测速发电机。
空心杯转子异步测速发电机定子上有两个在空间上互差90?电角度的绕组,一为励磁绕组,另一为输出绕组。
空心杯转子异步测速发电机原理当定子励磁绕组外接频率为f的恒压交流电源u,励磁绕组中有电流i流过,在直轴(即轴)上产生以频率f脉振的磁通。
在转子不动时,脉振磁通在空心杯转子中感应出变压器电势(空心杯转子可以看成有无数根导条的笼式转子,相当于变压器短路时的二次绕组,而励磁绕组相当于变压器的一次绕组),产生的磁场与励磁电源同频率的脉振磁场,在转子转动时,转子切割直轴磁通,在杯型转子中感应产生旋转电势,其大小正比于转子转速,并以励磁磁场的脉振频率交变,又因空心杯转子相当于短路绕组,故旋转电势在杯型转子中产生交流短路电流,若忽视杯型转子的漏抗的影响,那么此短路电流所产生的脉振磁通在空间位置上与输出绕组的轴线一致,因此转子脉振磁场与输出绕组相交链而产生感应电势。
输出绕组感应产生的电势实际就是交流异步测速发电机输出的空载电压,其大小正比于转速,其频率为励磁电源的频率。
2、误差分析交流异步测速发电机的误差主要有三种:非线性误差、剩余电压和相位误差。
直流测速发电机工作原理(一)、直流测速发电机工型式1、永磁式其定子磁极由永久磁钢做成,没有激磁绕组。
2、电磁式其定子激磁绕组由外部电源供电,通电时产生磁场。
永磁式电机结构简单,省掉激磁电源,便于使用,并且,温度变化对激磁磁通的影响也小。
但永磁材料价格较贵,帮常应用于小型测速成发电机中。
(二)、自动控制系统对直流测速发电机的要求自动控制系统对其元件的要求,主要是精确度高、灵敏度高、可靠性好等。
据此,直流测速成发电机在电气性能方面应满足以下几项要求:1、输出电压和转速的关系曲线(即为输出特性)应为线性;2、温度变化对输出特性的影响要小;3、输出特性的斜率要大;4、输出电压的纹波要小,即要求在一定的转速下输出电压要稳定,波动要小;5、正,反转两个方向的输出特性要一致,实际应用中一般都是不一致的,稍有差别。
不难理解,第3项要求是为了提高测速成发电机的灵敏度。
因为输出特性斜率大,即是速度变化相对的电压变化大,这样,测速成机的输出对转速的变化很灵敏。
第1、2、4、5项的要求是为了提高测速成发电机的精度。
因为只有输出电压和转速成线性关系,并且正、反转时特性一致,温度变化对特性的影响越小,输出电压越稳定,则输出电压就越能精确地反映转速,这样才能对提高整个系统的精度有利。
(三)、直流测速发电机的误差及其减小的方法1、温度影响:电机周围环境温度的变化以及电机本身发热都会引起电机绕组电阻的变化。
当温度升高时,激磁绕阻电阻增大,激磁电流减小,磁通也随之减小,输出电压就降低。
反之,当温度下降时,输出电压便升高。
处理方法:在激磁回路中串联一个阻值比激磁绕阻电阻大几倍的附加电阻来稳流,这样,尽管温度升高将引起激磁绕组电阻增大,但整个激磁回路的总电阻增加不多。
附加电阻可以用温度系数较低的合金材料制成。
2、电枢反应:测速运行时,其电枢绕组的电流产生电枢磁场,它对激磁绕组磁场有去磁效应。
而且负载电阻越小或是转速越高,负载电流就越大,去磁作用就越明显,造成输出特性曲线非线性误差增加。
处理方法:为了减小电枢反应对输出特性的影响,在直流测速发电机的技术条件中标有最大转速和最小负载电阻值。
在使用时,转速不得超过最大转速,所接负载电阻不得小于给定的电阻值,以保证非线性误差较小。
3、延迟换向去磁:电枢绕组的电流方向是发电刷为其分界线的。
当电枢绕组元件从一个支路经过电刷进入另一个支路时,其电流便由+i 就成-i,但是当元件经过电刷而被电刷短路的瞬间,它的电流是处于由+i变到-i的过渡过程,这个过程叫作元件的换向过程。
进行换向的元件叫作换向元件。
换向元件流有电流时便产生磁通,该磁通和主磁通方向相反,对主磁通起去磁作用(这样的去磁作用叫做延迟换向去磁)处理方法:为了改善线性度,对于小容量的测速机一般采取限制转速的措施来削弱延迟换向去磁作用。
4、纹波:测速发电机的输出电势并非随时间变化而稳定的直流电势,其输出电势总是带着微弱的脉动,通常把这种脉动称为纹波。
处理方法:纹波主要由电机本身的固有结构及加工误差所引起,不可避免。
5、电刷接触压降:测速电机输出为线性关系的一个条件是电枢回路总电阻为恒值。
实际上总电阻中包含的电刷和换向器的接触电阻不是一个常数。
它与材料、电流密度、电流方向、电刷接触压力、接触表面温度等因素有密切关系。
电刷接触压降会在转速较低时,输出电压对转速的反应不灵敏,造成不灵敏区。
处理方法:采用接触压降较小的银---石墨电刷、高精度测速发电机采用铜电刷。
并在电刷与换向器接触的表面上镀上银层,使换向器不易磨损。
(四)、直流测速发电机对旋转机械作速度控制的应用为了使旋转机械保持恒速,可以在电动机的输出轴上耦合一测速发电机,并将其输出电压和给定电压相减后加入放大器,经放大后供给直流伺服电动机。
当电动机转速上升,测速发电机的输出电压增大,给定电压和输出电压的差值变小,经放大后加到直流电动机的电压减小,电动机减速;反之,若电动机转速下降,测速电机的输出电压减小,给定电压和输出电压的差值变大,经放大后加给电动机的电压变大,电动机加速。
保证了电动机转速变化很小,近似于恒速。
交流测速发电机交流测速发电机分为同步测速发电机和异步测速发电机。
在实际应用中异步测速发电机使用较广泛。
1. 交流异步测速发电机工作原理交流异步测速发电机与交流伺服电动机的结构相似,其转子结构有笼型的,也有杯型的,在自动控制系统中多用空心杯转子异步测速发电机。
空心杯转子异步测速发电机定子上有两个在空间上互差90?电角度的绕组,一为励磁绕组,另一为输出绕组。
空心杯转子异步测速发电机原理当定子励磁绕组外接频率为 f的恒压交流电源 u,励磁绕组中有电流 i流过,在直轴(即轴)上产生以频率 f脉振的磁通。
