菲林制作及管理
PCB板菲林制作
经验之谈：PCB菲林工艺制作分析菲林胶片由保护膜，乳剂层，结合膜，片基和防光晕层组成，主要成分是银盐类感光物质、明胶和色素等。
在光的作用下银盐可以还原出银核中心，但又不溶解于水，因此可以使用明胶使之成悬浮状态，并涂布在片基上，乳剂中同时含有色素起增感作用。
而后通过光化作用得到曝光底片。
一>、菲林冲洗。
底片曝光后即可进行冲洗。
不同底片有不同冲洗条件，在使用前，应仔细阅读底片的使用说明，以确定正确的显影和定影液配方。
底片的冲洗过程如下：1>曝光成像：即底片曝光后，银盐还原出银中心，但这时在底片上还看不到图形，称为潜象。
2> 显影：即将经光照后的银盐还原成黑色银粒。
手工冲片显影时将经过曝光的银盐底片均匀浸入显影液中，由于用于印制板生产的银盐底片的感光速度较低，因此可以在安全灯下监视显影过程，但灯光不宜过亮，避免造成底片跑光。
当底片正反两面黑色影像的颜色深度一致时，就应当停止显影了。
将底片从显影液中取出，用水冲洗或用酸性停影液冲洗后即可放入定影液中定影了。
显影液的温度对显影速度的影响非常大，温度越高，显影速度越快。
较为合适的显影温度在18~25OC。
机器冲片显影过程则由自动冲片机自动完成，注意药水的浓度配合比。
通常机器冲片的显影药水的浓度比为1：4，即1量杯容积的显影药水用4量杯容积的清水勾兑均匀。
3> 定影：即是将底片上没有还原成银的银盐溶解掉，以防止这部分银盐再曝光后影响底片图像。
手工冲片定影时间以底片上没有感光部分透明以后，再加一倍的时间。
机器冲片定影过程也由自动冲片机自动完成，药水浓度配合比可略浓于显影药水，即1量杯容积的定影药水用3量杯半左右容积的清水勾兑均匀。
中国网印特印网4> 水洗：定影后的底片粘有硫代硫酸钠等化学药品，如果不冲洗干净，底片会变黄失效。
手工冲片通常用流水冲洗15~20分钟为宜。
机器冲片水洗烘干过程由自动冲片机自动完成。
5>风干：手工冲片后的底片还应置于阴凉干燥处风干后妥善保存。
菲林制作工艺及原理
菲林制作工艺及原理菲林是印刷电路板制造过程中必不可少的工具，它是一种用于制作电路板图形的透明薄膜，可以通过光敏材料将电路图案转移到铜箔表面，从而形成电路板的导线和元器件安装位置。
下面我们来了解一下菲林的制作工艺及原理。
一、菲林的制作工艺1. 基材选择：菲林的基材通常采用透明的聚酯薄膜，如PET薄膜，其厚度一般为0.1mm-0.2mm。
2. 涂覆光敏剂：将光敏剂涂覆在PET薄膜上，光敏剂的种类和配方根据需要的电路板图案来确定。
涂覆后的PET薄膜需要在恒温恒湿的条件下进行干燥处理。
3. 曝光：将电路板的图案通过CAD软件绘制出来，然后通过激光打印机将图案打印在透明胶片上，再将透明胶片与涂覆了光敏剂的PET薄膜贴合在一起，放入曝光机中进行曝光。
曝光后，光敏剂会发生化学反应，形成一层固定的图案。
4. 显影：将曝光后的PET薄膜放入显影液中，显影液会将未曝光的光敏剂溶解掉，形成透明的图案。
5. 清洗：将显影后的PET薄膜放入清洗机中进行清洗，去除残留的光敏剂和显影液，使得PET薄膜表面干净透明。
6. 检查：对清洗后的PET薄膜进行检查，确保图案的清晰度和精度符合要求。
二、菲林的原理菲林的制作原理基于光敏材料的光化学反应。
光敏材料是一种具有光敏性的化学物质，当它受到光的照射时，会发生化学反应，从而改变其物理性质。
在菲林制作中，光敏剂是涂覆在PET薄膜上的一层化学物质，它可以通过曝光机中的紫外线光线发生化学反应，形成一层固定的图案。
曝光后，PET薄膜上的光敏剂会发生聚合反应，形成一层坚硬的保护层，而未曝光的光敏剂则会被显影液溶解掉，形成透明的图案。
最终，清洗后的PET薄膜上就形成了电路板的图案，可以用于将电路图案转移到铜箔表面。
总之，菲林的制作工艺及原理是比较复杂的，需要经过多个步骤才能完成。
但是，它是电路板制造过程中不可或缺的工具，对于电路板的制造和质量保证起着至关重要的作用。
菲林制作基础知识介绍
对于一些重复性的制作任务，可以采用批量 处理和自动化的方式来提高效率。
制作过程中的注意事项
注意安全
在制作过程中，要注意安全，避免 因操作不当等原因造成意外伤害。
遵循规范和标准
在制作过程中，要遵循行业规范和 标准，确保制作的菲林质量和效果 符合要求。
细致入微
在制作过程中，要注重细节，尽可 能做到每一步都细致入微，避免因 细节问题影响整个制作效果。
制作要点
保证封面的色彩、文字和图像的准确性，确保最终呈现效果符合杂志风格和主题。
案例三：某产品说明书制作
客户需求
该产品需要制作一份说明书，以详细 介绍产品的特点、功能和使用方法。
制作流程
设计师根据客户需求，进行说明书 设计、排版和校对，最终输出菲林
片。
设计风格
说明书设计风格要求简洁、明了， 方便读者快速了解产品信息。
排版设计
页面设置
确定菲林的页面布局和尺寸，选择合适的纸张和印刷参数，以满 足后续的曝光和显影需求。
文字排版
对文本进行排版设计，确定字体、字号、行距等文本属性，使文 本在菲林上呈现清晰、美观的效果。
图像排版
将处理好的图像按照页面布局进行排版设计，确保图像的位置、 大小和角度等与整体设计风格相协调。
曝光与显影
03
菲林制作过程
图像处理
01
02
03
图像输入
将原始图像通过扫描、导 入等方式获取，并进行初 步的图像处理，如去噪、 色彩校正等。
图像编辑
对图像进行进一步的编辑 和调整，如裁剪、缩放、 旋转等，以满足排版设计 的需求。
色彩管理
确保图像的色彩准确性和 一致性，通过色彩校正和 分色处理，使图像的色彩 与预期相符。
【精选】生产菲林制作检查控制管理指示
1.0目的旨在建立菲林中心生产菲林检查与发放控制的规范，以确保生产菲林的品质符合生产及客户的要求。
2.0范围适用于PE菲林中心菲林检查工作，以及菲林工具的查核、收发控制。
3.0参考文件3.1HDI板制作指引3.2工具孔及工具盘制作指示3.3工具发放回收管理指示4.0定义4.1 菲林工具：指提供给生产部做板使用的各种生产菲林，包括内层、CFM、外层、阻焊曝光、挡油、字符、选择性印油等，以及检查使用的孔点外形菲林等。
4.2 菲林极性及药膜面定义，见下表：4.3菲林中心使用的主要设备设备名称品牌型号光绘机Mania SW8850冲片机GLUNZ&JENSEN MultiLine PRO 86 PCB2D测量机SCREEN DR-5500-FⅡ菲林AOI机Orbotech DISCOVER PT光密度仪X-rite X-rite3695.0职责权限5.1产品工程部（PE）负责该指示的制定、修订及具体实施；5.2品质工程部（QE）负责对本指示的审核；5.3生产部（PROD）负责菲林有关项目的验证及监控。
6.0流程图7.0程序7.1内层、CFM菲林制作检查7.1.1光绘菲林，打开光绘机客户端软件Ucam-Smartplot，将CAM输出的正确数据导入，光绘参数设置须符合4.2要求，采用8000dpi光绘；7.1.2菲林静置，为保证菲林尺寸的稳定性，菲林光绘后先静置0.5小时再贴保护膜，以减少菲林尺寸的变形；7.1.3透光密度检查，菲林静置后用X-rite369光透射密度仪进行检查，方法是抽测菲林四角和中央黑色位置，密度必须大于4.1个单位，若有异常，必须通知值班或主管进行处理；。
菲林制作作业指导书
博罗康佳精密科技有限公司 文件编号：BK 2- 03-E-002 文件名称：菲林制作作业指导书 声明: 制定部门：工程工艺部 生效日期：2009.11.23程序文件 版本/版次：A/1 页次： 1/7本文件属本公司所有。
未经管理者代表批准，禁止复制、泄漏,在本公司内部使用, 限于发 放名单上的人或其委托人。
如“受控文件”印章并非红色，代表此文件不会受到控制及更新，请使用受控文件。
修 改 记 录序 最新 页次 号 版本 修改内容记要 修改者 审核 批准 生效日期 备注制定: 日期:2009 年 11 月 23 日 □总经理 发放 □计划部 对象 □品质部审核: 日期: □财务部 □工程工艺部批准: 日期: □行政管理部 □设备动力部 □市场部 □制造部□管理者代表 □采购部博罗康佳精密科技有限公司 文件编号：BK 2- 03-E-002 文件名称：菲林制作作业指导书 1 目的 1.1 制定部门：工程工艺部 生效日期：2009.11.23程序文件 版本/版次：A/1 页次： 2/7明确菲林手工制作的作业步骤,作业方法与注意事项,确保菲林手工作业的正确迅速,以满足客户与生产的需要.为了确保设备的正确运行与可靠性,减少设备故障,延长设备使用寿命. 2 使用范围 本公司所有菲林制作; 3 使用设备 绘机、冲片机、压膜机、CCD 打孔机 4 内容 4.1 菲林制作人员依据生产需求,定出需制作的菲林型号,依以下作业程序,制作菲林.4.2 拼板光绘 4.2.1 菲林制作人员将需制作的菲林型号导入 CAM350 中,将其导出复合层.将复合层导入 COS, 进行拼板 4.2.2 菲林制作人员拼板后进入暗房,用双手拿取菲林的边缘将盒子中的菲林取出,手动上片 于光绘机的滚筒上,取用菲林时避免戴手表、戒指、不能留长指甲等.当手在(光绘机里装置软片时, 要小心避免缺失,减少对软片做不必要的擦拭或整平的动作) 4.3 冲片 4.3.1 菲林技术员将光绘完的菲林取下,将菲林的药膜面朝下,放入冲片机进行冲片, 冲片机药水配比参数要求:显影药水配比:4(水):1(药水原液). 定影药水配比:4(水):1(药水原液) 冲片时药水温度为 28~34 度,时间 25~30 秒为宜.冲片机的操作以<<冲片机操作规程>> 实施具体的控制. 4.4 裁片: 菲林技术员将绘制好的菲林放于检修桌上静置,待静置后将菲林放于裁切刀上,将多余的 边料裁切掉. 4.5 修补 菲林技术员先对光绘菲林进行检查有无缺陷,并对菲林上的缺陷进行修理. 4.6 压膜: 菲林技术人员将初检完好的菲林药膜面朝上,放入压膜机中压膜. 4.7 打 PIN: 菲林技术人员将菲林的方位孔处放入打孔机钻头下打 PIN。
菲林基础

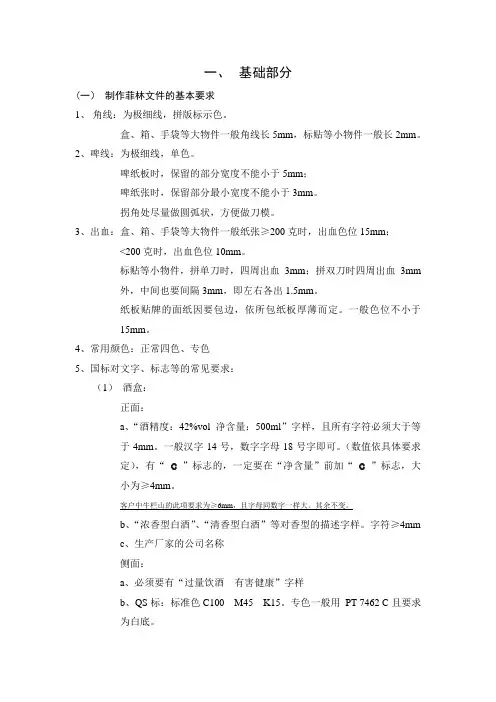

一、基础部分(一）制作菲林文件的基本要求1、角线：为极细线，拼版标示色。
盒、箱、手袋等大物件一般角线长5mm，标贴等小物件一般长2mm。
2、啤线：为极细线，单色。
啤纸板时，保留的部分宽度不能小于5mm；啤纸张时，保留部分最小宽度不能小于3mm。
拐角处尽量做圆弧状，方便做刀模。
3、出血：盒、箱、手袋等大物件一般纸张≥200克时，出血色位15mm；<200克时，出血色位10mm。
标贴等小物件，拼单刀时，四周出血3mm；拼双刀时四周出血3mm外，中间也要间隔3mm，即左右各出1.5mm。
纸板贴牌的面纸因要包边，依所包纸板厚薄而定。
一般色位不小于15mm。
4、常用颜色：正常四色、专色5、国标对文字、标志等的常见要求：（1）酒盒：正面：a、“酒精度：42%vol 净含量：500ml”字样，且所有字符必须大于等于4mm。
一般汉字14号，数字字母18号字即可。
（数值依具体要求定），有“”标志的，一定要在“净含量”前加“”标志，大小为≥4mm。
客户中牛栏山的此项要求为≥6mm，且字母同数字一样大。
其余不变。
b、“浓香型白酒”、“清香型白酒”等对香型的描述字样。
字符≥4mmc、生产厂家的公司名称侧面：a、必须要有“过量饮酒有害健康”字样b、QS标：标准色C100 M45 K15。
专色一般用PT 7462 C且要求为白底。
大小成比例缩放。
一般盒上最小宽度不小于16 mm，高度成比例。
箱上则根据排版情况定，但不能小于盒上的大小。
C、原料、执行标准等八大标准或说明文字。
盒箱一般正面有放“酒精度、净含量、香型”等要求的，侧面可不放。
但客户要求要放的必须放上。
（2）大箱：正面同盒。
侧面同盒，但不用放说明文字。
必须要放堆码标志（如下）：此标志要求为白底黑字。
牛栏山的堆码要用专用标志(3)瓶标：同盒正面，有背标的，要在背标上放上“过量饮酒有害健康”或QS、条码。
具体依客户要求。
(二)、制作流程：菲林制作主要分以下几个步骤,此流程仅说明先做什么，后做什么，其它注意事项详见“菲林制作注意事项”及“检查菲林打稿的步骤”。
菲林制作手把手教程
ppt课件
1
先确定客户是否把打样需要用到的图纸给全
• 1.效果图 • 2.结构图
• 如图纸完全后，就可以开始制作菲林
ppt课件
2
1.先看客户图纸，需要知道客户需要的是镜片效果，确定制作方案
• 这个镜片可以用我们最 常见的丝印黑色，镜面 银，黑色的工艺来完成
ppt课件
3
2.在确定了客户所需要的效果过后看结构，可以知道需要给出产品多大 间距架用于后面的第二色与第三色，需要调整第二色与第 三色的定位孔色次信息和去掉第二色和第三色的实体黑色定位孔
ppt课件
14
13.第一色的视窗和结构图要是一比一，字符也要和效果图一比一，记住 外围需要做出血，在这里我们外围线条加粗到1.4mm就可以了
• LOGO字符和视窗填全白，底 色与边框线条需要填全黑
• 镜片尺寸需要和客户结构图 一比一，LOGO字符要和客 户效果图一致
ppt课件
11
10.为检测镜片图纸里面有没有其它的线条可以把图纸全部转成线框模式
• 转成线框模式后，我们可以看 到构成镜片的所有线条，左图 镜片图纸里面有一个椭圆的形 状，为不影响后续操作，我们 可以把它删掉
ppt课件
12
11.检查完图纸线条过后就可以填充黑色或者白色来制作菲林了，出菲林， 填全黑是黑色的，全白是透明的，一般情况下是不会用其它颜色来填充
ppt课件
20
• 完毕
ppt课件
21
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
7
6.导入定位孔，更改定位孔上面需要用到的信息
ppt课件
8
7.需要分别群组放定位孔一方的一排对位线和定位孔，选中群组好的对 位线不松手，按住Shift选群组好的定位孔，手放开，点BCE,中心对称字
光绘菲林制作要求
1、 多层板内层线路菲林
一、 双面板资料和多层板资料制作要求
依资料中心提供比例制作，药膜面向下(厂内 依资料中心提供比例制作 以黑片直接作业)。 2、 外层线路菲林（药膜面向上 药膜面向上） 长边≥450MM，短边比例 短边比例1：1，长边比例 1：1.00006 长边<450MM，依1：1制作 制作 厂内直接以黑片生产运作之料号，药膜面 * 厂内直接以黑片生产运作之料号 向下。（124和110客户 客户） 3、 防焊曝光菲林（药膜面向上 药膜面向上） 长边≥450MM，长短边比例 长短边比例1：0.99992 长边<450MM，依1：1 1制作 4、湿膜防焊菲林（药膜面向上 药膜面向上） 即挡墨点菲林，制作比例 制作比例1：0.9998
总的分为两部分： 总的分为两部分：
a、乳剂层：胶质和聚合体 胶质和聚合体，0.2mil厚 b、片基: 多元酯，7mil 7mil厚
光绘菲林注意事项
• 光绘菲林的品质异常 光绘菲林的品质异常，常见的有以下三 点： • 1、白点； • 2、刮伤； • 3、打折； • 4、黑线； 。 • 5、菲林尺寸涨缩。 • 造成菲林品质异常的具体原因 造成菲林品质异常的具体原因，下面将 一一说明。
菲林尺寸易管控的。 光绘菲林受温湿度影响的变形状况为： 光绘菲林受温湿度影响的变形状况为 温度上升，湿度不变，底片拉长 底片拉长；反之，则缩短； 湿度上升，温度不变，底片拉长 底片拉长；反之，则缩短；
主要从以下几个方面控制： 主要从以下几个方面控制 1、底片的存放环境： 底片室内存放环境为： ： 温度21℃±1 ℃， 相对湿度55%RH ±5%RH 5%RH 2、底片放置方式： 不可卷曲，悬挂式放置 悬挂式放置 3、底片使用： 不可拉扯底片。 以我们现在使用的光绘菲林为例： 以我们现在使用的光绘菲林为例 温度每变化1℃，24inch长度的菲林变化 长度的菲林变化0.432mil; 相对湿度每变化1%RH，24inch 24inch长度的菲林变化 0.34mil
菲林的制作方法
菲林的制作方法简介菲林（Film）是一种用于摄影的感光胶片，它通过记录光线在其表面的反射和折射来实现对影像的捕捉。
与数字摄影不同，使用菲林进行拍摄需要经过一系列的工艺过程，包括制作、曝光、显影和定影等。
本文将介绍菲林制作的基本方法。
材料准备制作菲林所需的材料有：透明薄膜基片、感光涂层、胶黏剂、增感剂、防护剂等。
在制作菲林之前，需要确保这些材料的质量和准备工作的规范性。
透明薄膜基片透明薄膜基片是菲林的基础部分，通常使用聚酯薄膜（PET）材料制作，具有高强度和耐候性。
感光涂层感光涂层是菲林的关键部分，它包含感光剂和增感剂。
感光剂具有吸收光子并转化为电子的能力，其中增感剂可以增强感光剂的感光性能。
胶黏剂和防护剂胶黏剂用于固定感光涂层在基片上，防护剂用于保护菲林表面免受损坏。
制作步骤以下是菲林的制作步骤：1. 准备基片将透明薄膜基片切割成适当大小的片段，确保其平整和干净。
2. 涂敷底层胶黏剂使用胶黏剂将基片涂敷一层薄膜，使其能够牢固地粘附在基片表面上。
3. 涂敷感光涂层将感光涂层均匀地涂抹在胶黏剂层上，确保涂层的厚度和均匀性。
同时，保持制作环境的光线和湿度恒定，以防止感光涂层的污染和损坏。
4. 干燥将涂有感光涂层的基片在恒定温度下进行干燥，以确保涂层的稳定性和质量。
5. 涂敷防护剂涂敷一层防护剂在感光涂层上，以保护菲林的表面不受污染和刮伤。
6. 切割将大片的菲林切割成适当大小的条形片段，方便后续的使用和加工。
结语通过以上步骤，菲林的制作就完成了。
在实际的摄影过程中，菲林的质量和制作工艺对影像的成像质量有着重要影响。
因此，在制作菲林时，需要严格按照规范操作，并确保所使用的材料和设备符合要求。
希望本文能对菲林制作方法有所帮助，并提高您对菲林摄影的理解。
外层干菲林的制作流程
外层干菲林的制作流程一、准备工作。
咱得先把要用的材料都找齐咯。
就像做饭得先把食材准备好一样。
像干菲林的胶片啊，各种化学药剂之类的，这些可不能少。
而且场地也要收拾得干干净净的，不能乱糟糟的。
要是场地不干净，就好比在脏兮兮的厨房里做菜，做出来的东西肯定也不咋地。
这时候呢，设备也得检查检查，确保都是好的能用的。
就像出门前要检查自己的鞋子有没有破洞一样，设备要是有问题，那后面的流程可就没法顺利进行啦。
二、菲林曝光。
接下来就是菲林曝光这个环节啦。
这就像是给照片曝光一样，不过可没那么简单。
要把设计好的图案准确地放在菲林上，然后用专门的曝光设备进行曝光。
这个时候啊，曝光的时间和强度都得把握好。
要是曝光时间太长了，菲林可能就过度曝光，图案就会变得模糊不清，就像你拍照的时候曝光过度，照片上的人都变成白花花的一片了。
要是曝光时间太短呢，图案又可能不完整，就像你画画只画了一半就停手了一样。
三、显影处理。
曝光完了就该显影了。
这时候要用到显影液，把菲林放到显影液里就像给它洗个澡一样。
在这个过程中呢，我们得时刻盯着。
因为显影的速度也是有讲究的，如果显影的时间太长，菲林上的图案可能会被腐蚀过度，就像衣服洗太久会破掉一样。
要是显影时间不够呢，图案可能还没完全显示出来，就像蒙着一层纱一样看不清楚。
而且显影液的浓度也很重要哦，浓度不对的话，也会影响显影的效果。
四、定影环节。
显影完了就得定影啦。
定影就像是给菲林做个最后的定型。
把菲林放到定影液里，这个时候就可以稍微松口气了，但是也不能完全不管。
定影液要确保能把之前显影过程中残留的药剂都处理掉，这样菲林才能稳定下来。
如果定影没做好，菲林可能在之后的使用过程中还会出现问题，就像房子的地基没打牢，随时可能出状况。
五、冲洗与干燥。
定影完了之后就要冲洗菲林啦。
要用清水把菲林上残留的定影液都冲洗干净。
这就像我们洗完澡得把身上的泡沫都冲掉一样。
冲洗干净之后呢，就把菲林放到干燥的地方晾干。
这个晾干的地方也得选好，不能有灰尘，不然灰尘沾到菲林上，就像脸上沾了脏东西一样，会影响菲林的质量。
菲林基础
一、基础部分(一）制作菲林文件的基本要求1、角线：为极细线，拼版标示色。
盒、箱、手袋等大物件一般角线长5mm，标贴等小物件一般长2mm。
2、啤线：为极细线，单色。
啤纸板时，保留的部分宽度不能小于5mm；啤纸张时，保留部分最小宽度不能小于3mm。
拐角处尽量做圆弧状，方便做刀模。
3、出血：盒、箱、手袋等大物件一般纸张≥200克时，出血色位15mm；<200克时，出血色位10mm。
标贴等小物件，拼单刀时，四周出血3mm；拼双刀时四周出血3mm外，中间也要间隔3mm，即左右各出1.5mm。
纸板贴牌的面纸因要包边，依所包纸板厚薄而定。
一般色位不小于15mm。
4、常用颜色：正常四色、专色5、国标对文字、标志等的常见要求：（1）酒盒：正面：a、“酒精度：42%vol 净含量：500ml”字样，且所有字符必须大于等于4mm。
一般汉字14号，数字字母18号字即可。
（数值依具体要求定），有“”标志的，一定要在“净含量”前加“”标志，大小为≥4mm。
客户中牛栏山的此项要求为≥6mm，且字母同数字一样大。
其余不变。
b、“浓香型白酒”、“清香型白酒”等对香型的描述字样。
字符≥4mmc、生产厂家的公司名称侧面：a、必须要有“过量饮酒有害健康”字样b、QS标：标准色C100 M45 K15。
专色一般用PT 7462 C且要求为白底。
大小成比例缩放。
一般盒上最小宽度不小于16 mm，高度成比例。
箱上则根据排版情况定，但不能小于盒上的大小。
C、原料、执行标准等八大标准或说明文字。
盒箱一般正面有放“酒精度、净含量、香型”等要求的，侧面可不放。
但客户要求要放的必须放上。
（2）大箱：正面同盒。
侧面同盒，但不用放说明文字。
必须要放堆码标志（如下）：此标志要求为白底黑字。
牛栏山的堆码要用专用标志(3)瓶标：同盒正面，有背标的，要在背标上放上“过量饮酒有害健康”或QS、条码。
具体依客户要求。
(二)、制作流程：菲林制作主要分以下几个步骤,此流程仅说明先做什么，后做什么，其它注意事项详见“菲林制作注意事项”及“检查菲林打稿的步骤”。
生产菲林制作检查控制管理指示
生产菲林制作检查控制管理指示一、背景菲林制作作为一项重要的生产工艺，对于印刷品的质量和效果有着直接的影响。
为了提高菲林制作工艺的稳定性和可控性，制订本指示，明确菲林制作的检查控制管理要求，确保菲林制作的质量和稳定性。
二、目的本指示的目的是为了保证菲林制作工艺的可控和稳定，提高菲林的质量，减少不良品的产生，降低生产成本，提高客户满意度，并提供相应的参考和指导。
三、检查控制管理内容1.菲林制作工艺流程：(1)根据产品的印刷要求，准备相关的菲林制作工艺流程图，包括从原稿到最终菲林的工艺步骤和所需时间。
(2)制定菲林制作工艺流程的标准操作规程，并进行培训和技能考核，确保操作人员能够正确且熟练地操作。
2.原稿文件的检查：(1)检查原稿文件的完整性和准确性，确保没有遗漏或错误的内容。
(2)检查原稿文件的尺寸和比例是否符合印刷要求，确保能够正确地制作菲林。
(3)检查原稿文件的图像和文字的分辨率和清晰度是否满足菲林制作的要求，确保菲林制作的质量。
3.菲林制作设备的定期检查和维护：(1)制定设备维护计划，定期对菲林制作设备进行检查和维护，包括清洁、润滑和更换易损件等工作，确保设备的正常运行。
(2)建立设备维护记录，记录设备维护的内容和时间，以便跟踪和分析设备的故障和问题原因。
4.原辅材料的质量控制：(1)严格按照标准要求采购原辅材料，并建立供应商的质量评估体系，评估供应商的产品质量和服务质量。
(2)对于原辅材料进行验收检查，确保原辅材料的质量符合菲林制作的要求，杜绝次品的使用。
5.菲林制作过程的控制：(1)在菲林制作过程中建立质量检查点，对制作的每个环节进行检查，确保质量的可控。
(2)在菲林制作过程中建立制度化的记录和数据统计，以便及时发现问题并进行分析和改进。
6.菲林制作质量的检验：(1)制定菲林制作质量检验标准和方法，开展菲林制作质量的检验工作，确保制作出的菲林符合印刷要求。
(2)建立菲林质量档案，记录制作出的每个菲林的生产批次、日期、质量等信息，以便跟踪和追溯。
菲林管理制度
菲林管理制度一、菲林的种类菲林主要分为两种类型：胶片菲林和CtP直接出版菲林。
胶片菲林是传统印刷行业使用的一种印刷材料，需要在暗室中进行曝光、冲洗、定影等工序，制作成菲林后方能用于印刷。
CtP直接出版菲林是近年来新兴的数字印刷技术，在数字柯式印刷机上直接将印版的图像信息曝光到菲林上，无需进行冲洗定影等工序，节省了大量时间和成本。
根据印刷方式的不同，可以选择合适的菲林类型。
二、菲林管理的流程1. 菲林接收与验收公司接收来自设计部门或客户提供的设计稿件，根据印刷要求选择合适的菲林类型。
对接收到的菲林进行验收，检查菲林是否完整、清晰、无误等。
如果发现菲林存在问题，及时跟进解决，避免影响印刷生产。
2. 菲林编号与分类对接收验收合格的菲林进行编号，并进行分类存放。
可以根据印刷品的不同种类、印刷色数、厚度等因素进行分类，方便后续的使用和管理。
3. 菲林使用与调度根据印刷订单的需求，调度合适的菲林进行印刷。
在使用菲林前，需要进行再次验收确认，确保菲林的完整性和正确性。
使用过程中要注意保护菲林，避免划伤、弯折等损坏。
4. 菲林归档与销毁印刷完成后，将使用过的菲林进行清洗和干燥，然后归档存放。
菲林的存放位置应符合防潮、防尘、防静电等要求，以确保菲林的质量不受影响。
对于长时间不使用的菲林，可以进行销毁处理，及时清理占用的仓库空间。
三、菲林管理的标准1. 菲林的质量标准菲林的质量标准包括菲林的表面平整度、清晰度、色彩准确性等方面。
应保证菲林的图文信息清晰可辨，色彩准确无误，无瑕疵等问题。
对于有问题的菲林，应及时更换或处理，避免影响印刷品的质量。
2. 菲林的存储标准菲林的存储标准包括存储环境、存储温度、存储湿度等因素。
应将菲林存放在通风、干燥、无光照的地方，避免暴晒、高温、潮湿等情况。
在存储过程中要注意防潮、防尘、防静电等处理，确保菲林的质量。
3. 菲林的清洁和维护标准在使用菲林前后，应将菲林进行清洁和维护，确保菲林的表面清洁无尘，以免影响印刷品的质量。
菲林管理制度
4.1.4供应商完成菲林制作后，根据实际情况可以选择由供应商送货到厂或由公司内部派人去接菲林。菲林接送过程中应使用专用的菲林筒，确保菲林无划伤和折损。
4.1.5菲林验收：菲林到厂后，平面设计员需依据《菲林检查事项表》中所列项目进行逐一核对并签字确认，确认无误后交给制版员，制版员需依据《菲林检查事项表》中所列项目再次进行确认签字。当技术人员及制版员不在公司且生产急需时，需由生产班长检验确认，发现异常及时通知生产主管、技术人员等。
4.1.6菲林的保管：菲林确认通过后，制版员按客户及项目将菲林保管在专用的菲林柜内，并登记《菲林台帐》。制版员负责菲林的保管及制版工作，制版参考《制版作业指导书》。为避免表面药膜受损，菲林应存放在干燥的地方，避免阳光直接照射或日光灯长时间照射。尽量不要接触菲林表面，大的损伤、油渍和污渍都会影响晒版的质量。
5.1WI-14-16《制版作业指导书》
6.0相关记录
6.1R-24-02《报废申请单》
6.2R-14-26《菲林检查事项表》
6.3R-01-03《文件申请单》
6.4R-14-27《菲林台帐》
人事行政部：需要时，负责安排及时接送菲林，接送过程应确保菲林无划伤和折损。
4.0管理流程
制作时机：A.新产品制作时；
B.原有产品变更涉及菲林变更；
C损坏遗失时。
4.1新品制作菲林:
4.1.1客服或项目人员接到客户制作新品通知时，负责将客户图纸/样品/相关要求及时转给平面设计员。
印刷菲林管理制度
印刷菲林管理制度第一章总则为规范印刷菲林的管理，保证印刷质量，提高印刷效率，制定本制度。
第二章责任部门公司印刷部门是印刷菲林的管理部门，负责印刷菲林的设计、制作、保存及使用。
第三章设计要求1.印刷菲林的设计应符合印刷需求，保证印刷质量，避免出现失真、模糊等问题。
2.设计人员应具备一定的专业能力，熟悉印刷菲林相关知识和技术，能够根据要求进行合理设计。
3.设计人员应严格按照客户要求和印刷标准，制作印刷菲林，确保印刷效果符合要求。
第四章制作流程1.确定印刷需求：根据客户要求和印刷规范，确定印刷菲林的尺寸、印刷颜色、印刷数量等要求。
2.设计制作：设计人员按照印刷需求，采用专业设计软件进行印刷菲林的设计制作。
3.审核确认：设计制作完成后，由印刷部门负责人进行审核确认，确保印刷菲林符合印刷需求和标准。
4.保存备份：审核确认无误后，将印刷菲林保存至指定文件夹，并做好备份工作，以备不时之需。
第五章使用管理1.领取审批：使用印刷菲林前，必须向印刷部门进行领取申请，并经过审批确认。
2.使用规范：使用人员应按照印刷菲林的设计要求和印刷标准进行操作，确保印刷效果符合要求。
3.保管管理：使用人员须妥善保管印刷菲林，防止遗失或损坏，如有异常情况应及时向印刷部门报告。
第六章质量控制1.印刷检验：印刷部门负责对印刷菲林进行定期检验，确保印刷质量符合要求。
2.质量反馈：如发现印刷效果不佳或有失真、模糊等问题，应及时向印刷部门反馈，并进行改进处理。
3.持续改进：印刷部门应及时总结印刷菲林的使用情况和质量情况，不断改进制度，提高印刷质量和效率。
第七章管理制度1.印刷菲林的制作、领取、使用和保管均应按照相关管理制度执行，不得私自更改或调整。
2.印刷菲林的保存期限为2年，超过期限应进行销毁，严禁私自保存或外借使用。
3.违反印刷菲林管理制度者，将受到相应的处罚和纪律处分，严重者将追究相关责任。
第八章结语本制度由公司印刷部门负责具体执行，并不断完善，以确保印刷菲林的管理工作规范、科学化，为公司的印刷生产提供保障。
菲林制作工艺及原理
菲林制作工艺及原理菲林制作工艺是一种常用于印刷和照相技术中的制作方法。
它的原理基于光的敏感性和化学反应，通过一系列的步骤将图像转移到菲林上。
本文将详细介绍菲林制作的工艺及原理。
一、菲林制作工艺1. 准备工作：首先，需要准备好菲林、感光涂层、化学药液以及相应的设备。
菲林是一种透明的塑料基材，感光涂层是由一种敏感于光的物质组成的薄膜。
2. 暴光：将待制作的图像放置在菲林上，然后将其暴露在特定的光源下。
光线通过图像的透明部分，照射到菲林的感光涂层上。
感光涂层中的光敏化合物会对光线做出反应。
3. 显影：暴光后，将菲林放入显影药液中进行显影。
显影药液中的化学物质会与感光涂层中的光敏化合物发生反应，使得暴露过的部分产生黑色颗粒。
显影时间的长短决定了黑色颗粒的数量和大小。
4. 停止：显影后，需要将菲林放入停止药液中进行停止作用。
停止药液中的化学物质可以中断显影药液的反应，防止过度显影。
5. 定影：停止后，要将菲林放入定影药液中进行定影。
定影药液可以去除感光涂层中未曝光的部分，使得菲林上只留下暴露过的图像。
6. 清洗和干燥：定影后，使用清洗剂将菲林上的化学药液洗净，然后将其晾干。
二、菲林制作的原理菲林制作的原理基于光的敏感性和化学反应。
在感光涂层中，含有一种光敏化合物，它可以在光的照射下发生化学反应。
当菲林暴露于光源下时，光线通过图像的透明部分照射到感光涂层上，与光敏化合物相互作用。
在光的作用下，光敏化合物发生化学变化，产生一个中间物质。
这个中间物质会导致感光涂层中的其他化学物质发生反应，生成黑色颗粒。
暴露过的部分产生的黑色颗粒越多，暗部颜色越浓。
在显影过程中，显影药液中的化学物质会与感光涂层中的光敏化合物发生反应，进一步加强黑色颗粒的形成。
经过定影和清洗，菲林上只留下了暴露过的图像，其他部分被去除。
菲林制作工艺及原理的应用非常广泛。
在印刷行业，菲林制作可以用于制作印刷版，将图像转移到印刷版上，然后再用于印刷。
菲林管理规定 - 副本
1.目的为了加强菲林使用的管理，确保菲林有效使用，并按序生产，提高效率，进而满足顾客交货期要求。
2．适用范围公司菲林的交接、收发与存放管理。
3．职责3．1设计部负责对客户文件确认后菲林的制作，传送外协单位出片，并负责对菲林进行核对。
3．2版房负责对菲林的核查。
3．3.技术部负责对菲林的收、存、放与保管。
4．管理流程：A..新产品制作时；B.原有产品变更涉及菲林变更；C.损坏遗失时；5.工作程序5．1设计部`根据客户提供的图稿进行文件制作，传送客户确认文件，保留确认依据。
确认后通知业务，若无疑义及时发给外协单位出片，同时与菲林供应商保持沟通与跟进，规定在12小时内拿到菲林。
则技术部须对回来的菲林核对无误后装入菲林袋，送交到版房。
5．2版房拿到菲林后对菲林进行核查，检查菲林与样稿的一致性，并核对生产工艺单号及工艺单上的内容，确认无误后晒版，晒版后回收入袋。
5．3编目卡由技术部保管员必须按规定格式填写，确保字迹工整，内容准确，填好后统一贴于口袋右边，粘贴编目卡后放于指定位置，并登记于《菲林台帐》。
5．4菲林在使用过程中若有损坏、遗失、报废时及时与生产部商量解决办法。
如报废的经生产部确认后，由版房人员及时填写〈〈菲林报废申请单〉〉交于工艺部领导审批后出片。
5．5当客户产品变更时，需对原菲林变更，对原菲林变更时(对于3A客户自行变更的除外) ，销售跟单人员应填写《菲林变更通知单》，工艺主管在变更通知单内进行确认，设计部在接到会签后的菲林变更通知单后，及时对原文件进行变更；同时进行电子文件保存。
变更后流程按5.1执行。
5. 6技术部保管员应定期（一般是半年）与业务部核对库存菲林的报废情况，由技术部填写《报废申请单》，经生产、工艺等部门确认后，由申请人执行报废，将报废的菲林清理，通知采购部负责外卖。
6.0菲林的使用归还6.1使用人员在使用菲林时应小心拿放，避免用手直接接触药膜或划伤表面；6.2制版结束后，使用人员应及时用酒精进行局部清洁以去除污渍；6.3技术部保管员对归还的菲林应做外观检查，确保无药膜磨损、破裂、变形；6.4对外发外加工的产品所有菲林须由技术部保管员进行领用登记，并做好后续归还日期的追踪跟进。
移印菲林制作流程
移印菲林制作流程一、准备工作。
咱们做移印菲林之前，得先把要用的东西都准备好。
这就像做菜之前得把食材都备齐一样。
得有专门的菲林片，这个菲林片的质量可不能马虎，要是质量不好，后面做出来的移印效果肯定也不咋地。
还有就是设计好的图案啦，这个图案得清晰得很，要是模模糊糊的，那印出来的东西就跟鬼画符似的。
另外呢，一些辅助的工具像剪刀、胶水之类的也不能少，虽说不是主角，但有时候少了它们还真不行。
二、图案处理。
拿到图案之后呀，咱们得处理一下。
这个图案要是有颜色特别复杂或者线条特别乱的地方，得给它简化简化。
就好比一个人穿衣服，不能啥都往身上堆，得简洁大方才好看。
比如说有些小的装饰元素，要是太多太杂了，印的时候可能就糊成一团了，那咱们就得根据实际情况把不必要的小元素去掉一些。
而且图案的尺寸也得调整好，太大了菲林片放不下，太小了印出来又不清晰。
这就像穿鞋子，得大小合适才行。
三、菲林片的裁剪。
接着呢，咱们要根据处理好的图案来裁剪菲林片啦。
这裁剪可不能随随便便的哦。
菲林片的大小得刚好能容纳下咱们的图案，而且边缘要裁得整整齐齐的。
要是裁得歪歪扭扭的，就像一个人的头发没梳好一样，看着就别扭。
裁剪的时候呢，要小心别把菲林片弄伤了，要是有划痕之类的，印的时候就会出现瑕疵，就像脸上有疤一样不好看。
四、图案转印到菲林片。
这一步可关键啦。
咱们要把处理好的图案转印到菲林片上。
这个过程就像是给菲林片穿上漂亮衣服一样。
有专门的转印设备或者方法，要按照正确的步骤来操作。
比如说，如果是用那种感光的转印方式，曝光的时间就得掌握好。
曝光时间太长了，图案就会太黑太浓，曝光时间短了呢，图案又会淡得看不清。
这就像烤蛋糕，火候和时间都得刚刚好。
转印的时候还得保证图案完整地印到菲林片上，不能有缺失的部分，不然印出来的东西就缺胳膊少腿啦。
五、菲林片的检查。
转印完之后呀，可不能就这么算了，得好好检查一下菲林片。
看看图案有没有完整地印上去，有没有哪里颜色不均匀或者有瑕疵。
菲林制作及管理
版次
修订说明
修改日期
修改人
批准人
备注A初版B增加菲林回收、发放规定
2006．12．26
李才元
审
批
撰写
生产部
品质部
工程部
总经办
日期
一、目的：
确保制作的菲林符合客户及生产要求。
二、适应范围：
适用于公司制作、使用、管理菲林的部门。
三、职责：
1．工程部：负责菲林的制作、审核、发放、报废等处理。
4．2由工程文员登记后，交IQC检验，检验合格后，交曝光房制作重氮片。
5．菲林的确认：
5．1对于样品菲林，由工程部进行自检；自检合格后送至品质部用“投影仪”测量其拼板尺寸，合格后，送品质部进行检查。
5．2对于试量产菲林，由工程部进行自检，合格后送品质部进行检查。
6．菲林保管及领取：
6．1菲林合格后装入菲林袋内，根据产品号按次序作放入柜子中保存。
次、油墨菲林再使用400次后送工程部报废。
7．6入生产的菲林，由生产部专人进行菲林检查及维护。每天将使用的菲林检验一次，并做好《菲林使用记录》，每周交工程部一次。
8．菲林的回收
8．1菲林在使用过程中，由于刮花等一些其它原因，导致菲林无法修复时，由曝光房开具菲林回收单，并注明其原因，交IQC，由IQC交还工程部。
2．品质部：负责菲林的确认。
3．生产部：负责菲林使用，维护、报废申请及保管。
四、流程：
1．工程部根据图纸或样品进行产品排版，绘制产品单体图，然后根据排版图制作菲林。
2．工程部按《CAD/CAM设计规范》制作菲林。菲林编号详见《工程技术资料编号规定》。
2．1线路菲林：
2．1．1根据客户图检查线宽线距是否正确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4．3所有自检或检查合格后都在《菲林收发记录表》签名确认。
5．菲林的复制
5．1生产部复制生产部菲林时必须先做曝光尺，21格曝光尺，3格为准，由IPQC确认曝光尺OK后方能复制。
5．2复制数量
序号
产品数量（PNL）
2．2．3日期编号清楚正确。
2．3字符菲林：
2．3．1根据线路菲林检查字符菲林对位是否正确。
2．3．2检查UL标记、字符是否正确；是否清晰。
2．3．3日期编号清楚正确。
4．菲林的确认：
4．1对于菲林，由工程部进行自检，自检合格后签名确认；再由菲林检查员检查，检查合格后签名确认（详见样品菲林流程图）。
1．工程部根据图纸或样品进行产品排版，绘制产品单体图，然后根据排版图制作菲林。
2．工程部按《CAD/CAM制作》制作菲林。菲林编号详见《工程资料编号管理》。
2．1线路菲林：
2．1．1根据客户图检查线宽线距是否正确。
2．1．2线路、焊盘有无缺损、突出、合线等问题。
2．1．3焊盘位置是否正确，线路是否圆滑。
复制数量（套）
1
50以内（含50）
2
2
51~100（含100）
3
3
101~200（含200）
4
4
200以上
6
5．3复制的黄菲林经菲林员自检后交IPQC确认。
管理标准
编号
版次
A.0
页
3/4
生效日
名称
菲林制作及管理
5．4 IPQC确认过程中发现菲林有问题退回菲林员处理，若不能修补的菲林员必须重新复制菲林，不能修补的报废菲林,菲林员应做详细记录。
7．2接触菲林的人必须戴手指套，防止划伤菲林或手纹印在菲林上。
7．3工作菲林上贴胶带时，贴于菲林四周，与产品有3mm以上距离。
7．4菲林使用完后要根据编号装入相应的菲林袋内保存。
7．5生产部每天进行菲林使用次数的记录，每张菲林规定寿命使用：
线路菲林：1000次;油墨菲林：1000次。
当菲林达使用寿命后，送工程部确认是否可继续使用，如可使用，线路菲林再使用300
5．9因长时间未使用，黄菲林掉药膜或药膜浅淡（遮光度不够），及时知会工艺部门跟进，无法使用需报废的由工艺工程师确认后报废并做记录。
6．菲林保管及领取：
6．1菲林检查合格后装入菲林袋内，根据产品号按次序放入柜子中保存，黑黄片分开放。
6．2所有部门使用菲林，要在《菲林收发记录表》上登记后方可拿取，用完后要及时归还。
次、油墨菲林再使用400次后送工程部报废。
8．在生产部的菲林，由生产部专人进行菲林检查及维护。
9．在生产使用过程中，菲林必须每使用5次即进行菲林清洁，每生产50PNL即进行菲林检查，避免批量问题的产生。
五．相关记录表单
《菲林收发记录表》
《菲林使用档案卡》
5．5经IPQC确认后的黄菲林方能交由生产部生产。
5．6因生产过程中使用不当造成报废的，必须经品质确认再以联络单的方式联络工程部申请补复并追究菲林使用者的责任，做好相关记录。
5．7生产部必认真填写《菲林使用档案卡》，达到规定的次数后联络工程部重新复制，回收旧菲林及其相应的《菲林使用档案卡》。
5．8因进度跟不上或特急生产情况下，无法按计划完成时，生产部以联络单的形式经计划部和生产部主管以上人员签字申请加复菲林。
2．1．4药膜面向下（工作胶片）。
2．1．5药膜面向上（工作底片）。
2．1．6日期编号清楚正确，相关标记、字符是否清晰。
修改履历
版次
作成时间
修改原因
修改内容摘要管理标准来自编号版次A.0
页
2/4
生效日
名称
菲林制作及管理
2．2阻焊菲林：
2．2．1根据合格的线路菲林检查对位是否正确，阻焊窗口尺寸是否正确。
2．2．2日期及编号清楚正确，标识出正反面。
管理标准
作成
审核
批准
编号
版次
A.0
页
1/4
生效日
名称
菲林制作及管理
一、目的：
确保制作的菲林符合客户及生产要求。
二、适应范围：
适用于公司制作、使用、管理菲林的部门。
三、职责：
1．工程部：负责菲林的制作、审核、发放、回收、报废等处理。
2．生产部：负责菲林使用，维护、填写《菲林使用档案卡》及报废申请。
四、流程：
6．3同一产品不同版本菲林，尽量不同时领取使用，以免混用。
6．4菲林保存条件及数量：
6．4．1保存条件：
温度
湿度
室内
室温
50%±15%
6．4．2保存数量：
底片
工作菲林
1-2张
1-6张
管理标准
编号
版次
A．0
页
4/4
生效日
名
称
菲林制作及管理
7．菲林使用及维护：
7．1菲林使用过程中不得有尖锐器具划刮表面，不能随意扔或用力拉拽。
