一、目的任务

矿区地质测量的任务，就是将地质体和地质现象按一定的比例如实反映在地图上，编制矿区地形地质图。它必须详细反映矿区内地层层序、岩性、岩相、产状及按触关系；构造类型、特征及与矿化的关系；火成岩的岩性、期次、相带、蚀变作用及火山机制；矿床特征。

矿区地形地质图是各勘查阶段最基本的图件，是编制各种综合图件和进行储量计算的基础。同时又是确定勘探方法和合理使用各种勘查的手段依据，也是未来矿床开采设计的重要依据。因此，矿区地质测量在矿区勘查工作过程中起着重要的主导作用，它的质量直接影响地质勘查工作的质量。

填图比例尺的选择必须符合有关勘探规范的要求，根据不同矿种和矿床类型及规模大小而定，一般在1∶500～1∶10000之间。

二、填图准备工作

1、熟悉资料，充分收集和认真分析研究已有的地质、物化探资料，初步掌握矿区地层、构造、火成岩及矿床特征，了解矿区地质调查史和矿床开发史，前人工作成果及结论、建议等。

2、研究以往地质工作果，编制必要的综合图件，提出重点解决的地质问题。

3、野外踏勘，了解矿区范围及基岩出露情况；了解地层分布和层序、矿体(层)分布及矿化范围、主要岩石类型、地质构造特征、掩盖程度、施工条件等情况，选定实测地质剖面的位置。

4、编写设计。

三、实测地质剖面

1、总体要求

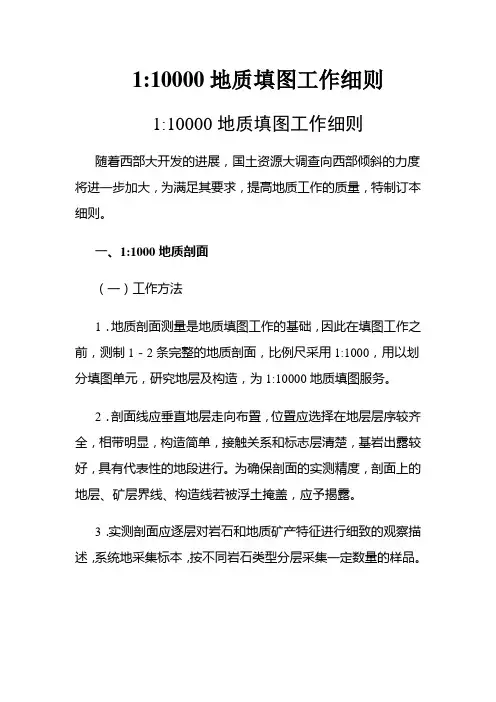

地质地层剖面测量是地质填图的基础工作，一般矿区至少要有1～2条完整的地质地层剖面，地质构造复杂或面积较大的矿区要实测2～3条地质地层剖面。若为区域性地质矿产普查，则应根据地层分布情况和构造复杂程度适当增加实测剖面数。

根据实测地质地层剖面和探矿工程所取得的各项地质资料建立正确的地层层序，查明其接触触关系、地层厚度、岩性、岩石组合征、结构构造、物质成分、岩相建造、沉积特点等，确定侵入岩的相带划分原则和火山机制及变质相带。研究地层、岩石的含矿性并确定其时代，确定标志层和填图单位。要编制可以代表工作区(或矿区)地质特点的综合地层柱状图，以作为工作区(或矿区)统一分层对比的依据。

实测剖面的比例尺视地质填图的比例尺和地质矿产的复杂程度而定， l∶万至1∶1万地质填图，其实测地质地层剖面的比例尺一般是l∶2000至1∶l000。l∶5000至1：l000的地质填图，实测地质地层剖面为l∶500至l∶100，若为专门研究某一地段地层的含矿性或进行矿体(层)的物质成分，矿石类型划分，则一般采用l∶100至l∶50比例尺。

2、剖面线的选择

剖面位置应选择在地层层序较全、相带明显、构造简单、接触关系和标志层清楚、化石丰富、基岩出露较好和地层厚度具有代表性的地段进行。当实测剖面达不到上述要求时，可测制辅助剖面予以弥补。

为了保证剖面的实测精度，剖面上的地层、矿体(层)界线、构造线等若被浮土掩盖，必须用工程予以揭露；其间的岩性变化，应有适当间距的探槽、探井加以控制，必要时可使用浅钻、物化探等多种手段予以配合。

3、剖面的实测

（1）剖面线原则上应是垂直地层走向的一条直线。当遇到地形条件很差的地段，或地层走向发生变化与剖面线夹角小于30度，或剖面两侧地质现象不清楚时，应视具体情况进行揭露，或根据标志层或岩性对比，沿走向方向平移或改变剖面线的方位。

（2）沿剖面方位以地形变化点为导线点，然后沿导线点布置地质点，点位不得超过剖面线应左右一米。详细划分碧性层和记录测量数据，逐层对岩石和矿化特征及接触关系、构造特征等进行详细观察和描述。

（3）按相应比例尺要求，在图上凡厚度大于1毫米的地质体必须单独划出，不足此数的标志层、

矿（化）层、化石层和重要地质现象，均应作点记录，并在剖面图上夸大表示。

（4）剖面记录用导线记录法，按导线分段进行描述，并按先后顺序依次记录在剖面记录表中，同时绘制信手剖面。

（5）逐层采集岩（矿）石和化石标本及薄片、光片、岩石光谱样品等。根据需要采集化学分析样、残坡积重砂样、单矿物样、人工重砂样、岩组分析样、同位素组成研究样及同位素年龄测定样品等。每条实测剖面，均需采集一套有代表性的，规格大体一致（3×6×9厘米）的岩矿石标本。随着工作进展，可以必要的补充换上代表性更好的标本。每块标本均需写上编号，并附上标本签。

（6）导线点、地质点以及各种测试、鉴定样品采集位置，均用红油漆实地编号。剖面端点及平移点应于野外标定在地形图上。

（7）勘探线剖面测制工作要在地质地层剖面测制和填图的基础上进行。普查到初勘阶段的矿区，其勘探线剖面一般须进行实测，详勘阶段矿区的部分加密短剖面则视情况进行实测或在地质图上切制。剖面实测时，须对各种地质现象进行全面、系统的观察、测量及描述。勘探线剖面的比例尺一般比矿区地形地质图的比例尺大或相同。根据勘探线剖面的实测资料，对地质图须及时进行修改、补充。必要时，应编制勘探线地表或浅部的地质柱状图，以进行对比。

4、室内整理

（1）标本整理，陈列标本在左上角涂1×2厘米的白漆，干后用墨汁编号，进行标本登记，填写送样单，及时送样。

（2）检查野外原始记录，发现有误时应及时到现场修改、补充。誊清地质剖面记录表。

（3）计算岩层真厚度

计算公式：h=L(sinα.cosαβ±cosα.sinα1)

①剖面线方位与地层走向垂直

地面倾斜坡向与岩层倾向相反，h=Lsin(α+α1)；

地面倾斜坡向与岩层倾向一致（α<α1），h=Lsin(α1-α)；

地面倾斜坡向与岩层倾向一致（α>α1），h=Lsin(α-α1)；

地面水平（α1=0），h=Lsinα。

②剖面线方位与地层走向斜交

地面倾斜坡向与岩层倾向相反，h=L(sinα.cosαβ+sinα1. cosα)；

地面倾斜坡向与岩层倾向一致（α>α1），

h=L(sinα.cosαβ-sinα1. cosα)；

地面倾斜坡向与岩层倾向一致（α<α1），

h=L(sinα1. cosα- sinα.cosαβ)；

地面水平（α1=0），h=Lsinα. sinβ。

式中：L—岩层露头顶面到底面间的导线长度。

α—岩层倾角。

α1—地面倾斜坡度角。

β—剖面线方位与岩层走向间的夹角。

h—岩层真厚度。

（4）计算导线、岩层分界线的水平距离（M）与高差（h′）。

计算公式：M=Lcosα1 h′=Lsianα1(代号同上)。

（5）编制地质剖面图和矿区综合地层柱状图

①实测地层剖面图：先画水平基线，根据导线的水平距离及高差绘制地形线，投绘岩性界线点、构造点、各种采样点、探矿工程及主要地物等，再依据产状绘制地质界线。图式见图1。

②综合地层剖面柱状图：根据矿区地质平面图综合编制而成，它是矿区地层统一分层和对比的依据，每层以最大厚度编绘。图式见图2。

四、地质填图工作

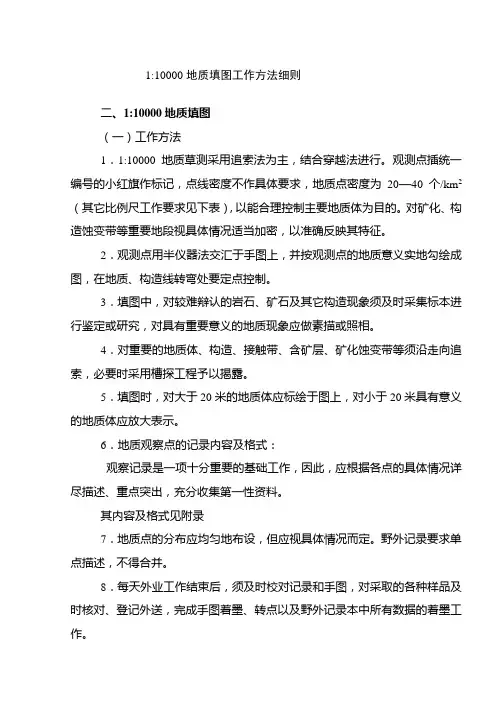

1、填图方法

地质观察线和观察点是地质填图的基础。观察路线的布置，原则上应垂直于主要地层走向，采用穿插和追索相结合的方法，对重要地质体、构造、接触带、含矿层、矿化蚀变带、标志层及其他找矿标志等，必须沿走向追索，并以适当的间距做垂直走向的短剖
