绝缘子绝缘电阻测量操作指导书
绝缘电阻测量标准化作业指导书

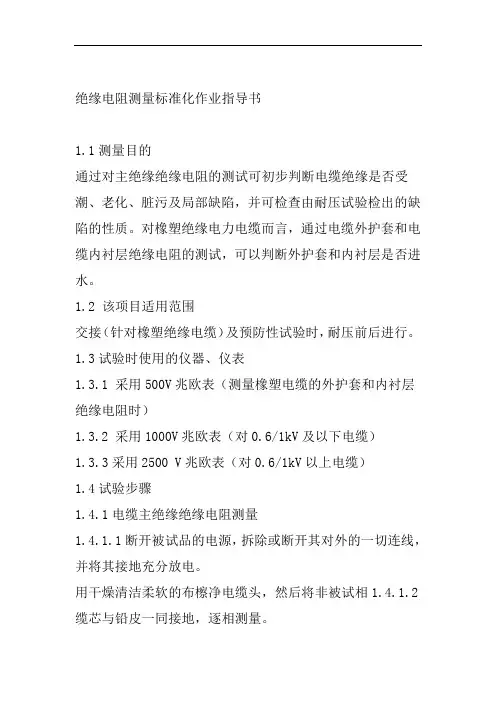

绝缘电阻测量标准化作业指导书1.1测量目的通过对主绝缘绝缘电阻的测试可初步判断电缆绝缘是否受潮、老化、脏污及局部缺陷，并可检查由耐压试验检出的缺陷的性质。
对橡塑绝缘电力电缆而言，通过电缆外护套和电缆内衬层绝缘电阻的测试，可以判断外护套和内衬层是否进水。
1.2 该项目适用范围交接（针对橡塑绝缘电缆）及预防性试验时，耐压前后进行。
1.3试验时使用的仪器、仪表1.3.1 采用500V兆欧表（测量橡塑电缆的外护套和内衬层绝缘电阻时）1.3.2 采用1000V兆欧表（对0.6/1kV及以下电缆）1.3.3采用2500 V兆欧表（对0.6/1kV以上电缆）1.4试验步骤1.4.1电缆主绝缘绝缘电阻测量1.4.1.1断开被试品的电源，拆除或断开其对外的一切连线，并将其接地充分放电。
用干燥清洁柔软的布檫净电缆头，然后将非被试相1.4.1.2 缆芯与铅皮一同接地，逐相测量。
1.4.1.3 将兆欧表放置平稳，将兆欧表的接地端头“E”与被试品的接地端相连，带有屏蔽线的测量导线的火线和屏蔽线分别与兆欧表的测量端头“L”及屏蔽端头“G”相连接。
1.4.1.4 接线完成后，先驱动兆欧表至额定转速（120转/分钟），此时，兆欧表指针应指向“∞”，再将火线接至被试品，待指针稳定后，读取绝缘电阻的数值。
1.4.1.5读取绝缘电阻的数值后，先断开接至被试品的火线，然后再将兆欧表停止运转。
1.4.1.6 将被试相电缆充分放电，操作应采用绝缘工具。
1.4.2 橡塑电缆内衬层和外护套绝缘电阻测量解开终端的铠装层和铜屏蔽层的接地线1.4.2.1 同1.4.1中1.4.1.1；1.4.2.2 首先用干燥清洁柔软的布檫净电缆头；注1：测量内衬层绝缘电阻时：将铠装层接地；将铜屏蔽层和三相缆芯一起短路（摇绝缘时接火线）注2：测量外护套绝缘电阻时：将铠装层、铜屏蔽层和三相缆芯一起短路（摇绝缘时接火线）中1.4.1分别同1.4.2.6，1.4.2.5 ， 1.4.2.4 ，1.4.2.3．1.4.1.3， 1.4.1.4， 1.4.1.5 ，1.4.1.61.5试验接线图绝缘电阻测试原理接线图（a）不加屏蔽（b）加屏蔽1.6 测量结果分析判断运行中电缆，其绝缘电阻值应从各次试验数据的变化规律及相间的相互比较来综合判断。
绝缘阻抗测试仪作业指导书
一、目的
规范绝缘阻抗测试仪的使用操作，方便作业人员的能尽快、准确的操作设备，特制定本文件。
二、范围
适用于公司之所有绝缘阻抗测试仪的操作.
三、权责
3.1 品管主管:负责监督本操作方法的执行.
3.2 QE:负责仪器作业指导书的制作,修订维修.
3.3 作业员:负责对仪器进行作业及日常保养.
四、绝缘阻抗测试仪介绍
测试阻抗及
电压显示
指示灯
输出连接线
电源开关测量按扭复位按扭电压档位选
择按钮
五、作业内容
5.1 接通测试仪电源(220V/AC,50HZ),打开电源开关。
5.2 测试电压设定：按下电压选择键，按测试要求，选择500V或250V；
5.3 输出线连接：将绝缘阻抗连接线正级与产品电源输入端连接，将绝缘阻抗负极与产品地线连接。
5.4 产品测试：将仪器输出线连接好，按下测量键，仪器自动测试，直到显示测试实值后，按下“复位“键，将仪器归零。
5.5 产品判定：测试完后产品绝缘阻抗大于10MΩ，判定合格品，如小于10MΩ，则判定为不合格品。
5.6测试完后,将测试结果记录;
5.7使用完后将电源关闭;。
绝缘电阻测试仪操作作业指导书
绝缘电阻测试仪操作作业指导书一.操作说明1-1.连接供电电源，本仪器电源要求220V±10%.50HZ；1-2.连接测试线，将被测电阻接到仪器后面测试端，对有极性要求的被测物应注意正负极性，屏蔽线层接到接地端；1-3.打开电源，这时仪器前面板两个窗口亮，电阻窗口显示溢出标记“1”，时间窗口显示“00”，测试前仪器应预热15分钟（如图所示）1-4.选择参数，测试电压.量程先选定；（如图所示）1-5.如果需要报警，则请按下“设置/测试”状态转换键，然后下启动键，这时测试灯亮，用小螺丝刀缓缓调节“预置调节”旋钮，看到右窗口显示的数值与你要求的下限报警电阻值一致时为止。
最后按“复位”键，弹出“设置/测试”状态转换键按下“报警/不报警”转换键；（如图所示）1-6.如果要求定时测试，则按下“定时”键，然后拔“定时置数”拔码，使得时间显示数符合要求；（如图所示）1-7.开始测试，按“启动”键，测试灯亮，时间开始倒计时，测试端有高压输出，仪器进入测试状态，前面右窗口显示绝缘电阻值（警告：测试时人手请勿接触被测物）；（如图所示）1-8.终止测试，在测试时按一下“复位”键，则终止测试。
在报警状态下，如果被测物绝缘状态不好，此时仪器会自动终止测试，同时报警灯亮，并有长声提示；（如图所示）1-9.如果量程或电压选择不当（太大），则进入测试时有间断声提示，同时电阻窗口显示数值也不能用。
如果量程选的太小，则电阻窗口显示溢出标记“1”；二.安全警告事项2-1.未经培训合格人员，不能随意调节该仪器参数；2-2.请勿在腐蚀性环境中使用本仪器（不要在含有腐蚀性液体或气体的地方使用本产品，否则将本产品造成伤害）；2-3.请勿在爆炸性环境下操作（不在存放易爆品的地方使用本产品，否则可能危及人身安全）；2-4.请勿在严重粉尘环境下使用（本仪器内有高电压发生器件，在量粉尘会影响绝缘和散热效果）；2-5.采用标准的电源插座（采用单相250V/10A三级标准电源插座，其接地极必须与地线相连接！）；2-6.供电电源（打开是源前确保供电电源电压与额定电压相符，本仪器使用的电源标准为AC220±10%.50HZ）2-7.保险丝（为了避免火灾及发生事故，请使用标准保险丝【5A】，更换保险丝前，请切断电源和负载，勿用不符合要求的保险丝或短接保险丝管座！）2-8.，由于测试电路输出电压有上百伏或上午伏，因此测试操作要非常小心，一旦开始测试，人手绝对不能接触测试回路，也不要短路，绝对禁止在带电的电路或设备上使用本仪器。
绝缘电阻测量作业指导书.doc
电气设备绝缘电阻测试作业指导书目录一、纟\也岱9依据 ......................................................... 一1二、试验项目概况 .......................................................... -1三、施工人员、机具组织 ....................................................... -13.1人员组织（假设）.................................................... -13.2试验仪表/器械/安全用具选择.......................................... -1四、试验场地布置 .......................................................... -2五、实验原理 .............................................................. 一2六、试验操作步骤 .......................................................... -4七、安全环境注意事项 ...................................................... -5一、编制依据a）根据《江苏省电力设备交接及预防性试验规程》b）GB311.1-1997《高压输变电设备的绝缘配合》c）GB311.2-1997《高电压实验技术》d）试验安全工作参照：e）DL5009.3-97《电力建设安全工作规程》（变电所部分）f）《国家电网公司电力安全工作规程》（变电所和发电厂电气部分）二、试验项目概况本期工程交接范围内电气设备需要对绝缘电阻测量的设备有：主变压器（套管）、电抗器及消弧线圈、电流/电压互感器、真空断路器、六氟化硫断路器、隔离开关、悬式绝缘子及支柱绝缘子、电力电缆、电力电容器、、电缆、避雷器、二次回路。
测量绝缘电阻作业指导书
测量绝缘电阻作业指导书1.目的测量绝缘电阻。
2.范围适用于测量电缆、变压器、电抗器、避雷器等电气设备及电气元件的绝缘电阻。
3.作业准备编号：YA-GD-DL-23设备型号/测量绝缘电阻作业指导书检修等级/ 检修周期/作业人员2人及以上作业类型全部停电作业作业工具兆欧表作业材料安全风险卡控关键1.摇测时，禁止触及裸露导线部分。
2.禁止雷、雨天气，测量线路绝缘电阻。
参考资料1.兆欧表说明书2.铁路职工岗位培训教材《电力线路工》4.作业流程测试人员：负责连接仪表接线，摇测电气设备和元件绝缘电阻。
辅助人员：负责监护测试人身安全，对被测设备放电，记录各类数据。
4.1 仪表简介4.2 仪表检查4.2.1 将兆欧表水平放置，检查仪表外观有无破损，核对校验周期。
4.2.2 将仪表两根表线开路，转动手柄至额定转速（120r ／min ）,手摇把 指针E 接线端G 接线端 L 接线端刻度盘黑色接线红色接线检查仪表的外观、指针检查仪表校验周期观察指针是否指向标尺的“∞”位置；然后再将两根表线短接，轻轻摇动手柄，观察指针是否指向“0”位，表明兆欧表正常。
对仪表进行开路试验对仪表进行短路试验4.3 停电和放电4.3.1 测量前切断被测电气设备的电源，并对电气设备充分放电。
4.3.2 每次测量后的电气设备，必须及时接地放电。
将被测设备相间短路，并充分放电4.4 选择仪表型号根据被测设备的电压等级选择合适的仪表型号。
电压等级小于1000V选择500V或1000V型；电压等级大于1000V选择2500v型。
4.5 接线方法4.5.1 将被测设备接在仪表的端钮“L”（线）和“E”（地）之间。
4.5.2 当被测设备表面漏电时，将仪表端钮“G”（屏）用导线与被测设备的保护环或其他不需测量的部分相连，以消除表面影响。
电力电缆BC仪表的“L”和“E”端钮分别用绝缘良好的单根线与被测设备相连,防止因连接绝缘不好影响测量效果。
4.6 测量方法4.6.1 测量前，将兆欧表放在便于摇动手柄平坦位置；对被测设备的另一端，设置警示标志，派专人看守，不准任何人靠近和接触。
绝缘电阻测试作业指导书
绝缘电阻测试作业指导书1目的为规范西气东输管道公司广西管理处绝缘电阻测试作业方法，保证安全，提高试验质量。
2适用范围适用于西气东输管道公司广西管理处500V及以下电力设备的绝缘电阻试验。
3引用标准和支持性文件下列标准所包含的条文，通过引用而构成本作业指导书的条文。
使用本作业指导书的各方，应探讨使用下列标准最新版本的可能性。
GB 50150-91 《电气装置安装工程电气设备交接试验标准》DL 《现场绝缘试验实施导则绝缘、吸收比和极化指数试验》Q/CSG 1 0007-2004 《电力设备预防性试验规程》DL 408—91 《电业安全工作规程》4技术术语4.1吸收比是指被试设备60秒时绝缘电阻值与15秒时的绝缘电阻值的比值。
4.2极化指数是指被试设备600秒时绝缘电阻值与60秒时的绝缘电阻值的比值。
5安全措施在检查工作票所载及现场所做的安全措施无误并履行工作许可手续后，方可进行工作。
户处试验应在良好的天气条件下进行，且空气相对湿度一般不高于80%5.1试验准备时的安全措施5.1.1进入工作现场的工作人员必须戴安全帽；5.1.2试验现场应有可靠接地点，以便将试验设备及被试设备需接地的端子可靠接地；5.1.3试验前应将被试设备与其它设备间的连接断开；5.1.4高空作业时，必须使用安全带；5.1.5在试验场地装设醒目的遮栏或围栏，并向外悬挂“止步，高压危险”标示牌。
5.1.6涉及二次回路工作时，试验前，应填写二次回路安全措施单。
5.2试验时应注意的事项5.2.1进行试验时，工作人员应专心操作，认真记录；5.2.2试验前应断开被试品的电源，拆除或断开对处的一切连线，并将其接地放电。
对电容容量较大的试品，如电缆、大中型变压器和电容器等，更应充分放电。
操作时利用绝缘工具进行，不得用的直接接触放电导线；5.2.3试验电源须带漏电保护装置；6 作业准备人员配备工种；高压试验人员数量：至少2人素质要求：所有工作人员必须经安规考试合格，工作负责人由熟悉绝缘电阻试验和具有现场工作经验的人担任；资料、图纸准备试验前应获得被试设备的出厂试验报告或最近一次的试验报告，获得被试设备的缺陷记录或相关的检修记录；6.3试验设备准备温、湿度仪表各一块，与被试设备相适合的兆欧表一块，放电所需绝缘工具、必要的试验导线和接地导线。
绝缘电阻检测测试作业指导书
绝缘电阻检测实施细则1. 目的为使测试人员在做绝缘电阻检测时有章可循，并使其操作合乎规范。
2. 适用范围绝缘电阻检测的准备、现场实施和分析计算。
3. 编制依据建筑电气工程施工质量验收规范 GB50303-2015电气装置安装工程电气设备交接试验标准 GB50150-20064. 职责检测工程师负责现场检测；内业工程师或现场检测工程师负责计算分析，一般也负责编写检测报告。
5. 主要仪器设备MS5203型绝缘电阻测试仪6. 工作程序6.1检测前的准备6.1.1检测人员在检测前应先详细阅读图纸，了解现场基本情况、立线回数以及检测数量，合理安排现场检测工作。
6.1.2检测人员在检测前，应切断被测电器及回路的电源，并对相关元件进行临时接地放电，以保证绝缘电阻表与人身的安全和测量结果的准确。
6.1.3检测人员在检测前要先检查绝缘电阻表是否工作正常，并进行一次开路和短路试验，检査绝缘电阻表是否正常。
6.1.4绝缘试验应在良好天气且被试物及仪器周围温度不宜低于5℃，空气相对湿度不宜高于80%的条件下进行。
6.2 现场检测6.2.1测量时，应选择正确的输出电压，应按下列规定执行：(1)、100V以下的电气设备或回路，应选择250V及以上的输出电压；(2)、500V以下至100V的电气设备或回路，应选择500V及以上的输出电压；(3)、3000V以下至500V的电气设备或回路，应选择1000V的输出电压。
6.2.2检测被测物体时，如果仪表显示Live，则将测试表笔与被测物体分开, 对被测电路放电后再进行测量。
6.2.3将测试笔与被测物体连接，按下测量键即开始测量，待60s后停止测量，同时对绝缘电阻测试仪所显示的绝缘电阻值进行记录。
6.2.4当副显示屏显示的输出电压为0V时仪表停止放电，此时在被测电路中取下表笔，结束测量。
6.3检测数量按每检验批的线路数量抽检20%，且不得少于一条线路，并应覆盖不同型号的电缆或电线。
绝缘电阻测量仪操作指导书
文件制修订记录1.0目的/Aim:1.1为绝缘电阻测量仪操作实验提供作业指导书,确保绝缘电阻测量仪对产品绝缘电阻阻的测量精度。
2.0参考文件/Reference Instruction:2.1绝缘电阻测量仪用户手册3.0设备/材料/ Equipment/Material:3.1 2C42A-3绝缘电阻测量仪(需权威计量部门定期校验并在一定的期限范围内使用) 。
4.0准备/要求/Prepare/Requirement:4.1 接通仪器电源开关,延时5秒,仪器进入待机状态。
4.2 按动“测试条件”键,选择存贮四组预置参数；每一组可单独对应一套测试参数。
4.3 按动“预置”键,预置电压显示窗口数值闪动, 按“增”/“减”键修改输出电压为”1000”V。
4.4 按动“预置”键,预置电阻显示窗口数值闪动,按“增”/“减”键修改预置电阻为“100M”Ω。
4.5 按动“预置”键至测试时间显示窗口数值闪动,按“增”/“减”键预置测试时间为“2”S。
4.6 按动“预置”键至报警指示灯闪烁。
4.7 按动“预置”键至输出频率指示灯闪烁,用“增”/“减”键选择50Hz输出电压频率指示灯。
4.8 按动“预置”键,仪器返回到待机状态。
5.0安全/维护/Safety/Maintenance:5.1应使用仪器随机附带的专用测试线,以保证测量的准确性。
6.0操作程序/Operation Process:6.1 按说明书要求将测试线接至仪器的输出端子.再将测试线的另一端接到被测电器。
6.2 按“启动”键后,仪器开始测试,此时,输出指示灯亮,测试时间显示窗口开始倒计时,电阻测量值显示窗口显示被测电器的实测电阻值.当测试时间到0且实测电阻值大于100MΩ时,蜂鸣器会发出“嘟”的一短声提示音,表示测试合格,此时按“停止”键,仪器返回到待机状态。
6.3 若测试时电阻实测值小于100MΩ时,则蜂鸣器会发出“嘟－嘟－”间歇报警声,同时报警指示灯及电阻测量值显示窗口数值闪动,表示测试结果不合格,此时,按一次“停止”键可消除报警声,报警指示灯及电阻测量值显示窗口数值继续闪动,但不退出测试状态,再按一次“停止”键,输出指示灯灭,仪器返回到待机状态。
(兆欧表)绝缘子绝缘电阻测量操作指导书
绝缘子绝缘电阻测量操作指导书
编写人：年月日
审核人：年月日
批准人：年月日
工作负责人：
作业日期年月日时分至月日时分
安徽省电力公司
安庆培训基地
2 引用文件
国家电网公司《现场标准化作业指导书编制导则》
GBJ 233-1990 《110～500kV架空电力线路施工及验收规范》DL/T 5092—1999P 《110～500kV架空送电线路设计技术规程》国家电网公司电业安全工作规程（电力线路部分）
DL/T 741-2001 架空送电线路运行规程
3 测量前准备
3．2工器具及仪表、材料
4 操作程序
4．1开工
4.2操作内容及标准
5验收总结
7、测量绝缘子绝缘电阻记录表。
绝缘电阻测试仪操作指导书
13
编
1.电源开关.2.电压调节旋钮.3.高压输出口.4.接地端. 5.E/L 接头. 6.调零旋钮. 7.绝缘 DC 电压选择按钮.8.绝缘阻值和耐压值显视窗. 9.仪器操作显示窗. 10.耐压和绝缘测试选择按钮.11.耐压电压选择. 12.电流强度选择按钮. 15.复位按钮. 13.测试时间选择按钮. 14.启动按钮.
标
仪器操作指导书 1. 按键及说明:
题 号
绝缘电阻测试仪操作指导书 绝缘电阻测试仪操作指导书 QAZD-1001002 版本 01 页次 1
2.绝缘电阻测量步骤: 2.1 检查仪器电源是否正 确连接,并正常运行. 2.2 打开电源开关 待仪器预热 20 秒. 2.3 按下绝缘电阻测试按 钮 10 ,然后把 5 处 E/L 接头直接相连,再旋 转调零按钮 阻值在 ,把绝缘 6 8 处调零. 7 ,选择电流强 和测试时间
1 ,
12
11
10
9
8
2.4 选择绝缘电阻测量电 压强度
13
度
12
再把要测试样品与 5 E/L 正确连接.
14
2.5 按下启动按钮 7 开始测量,在 8
14
中读取
15
绝缘电阻值,测试完毕后 6 按复位键.盘 15 源。 ，关闭电
1
2
3
4
5
3
审
查
核
准
绝缘电阻测试仪器作业指导书
4、仪器进入设置测试状态，被测值低于下限值，显示“LLLL”，超过测量范围显示“EEEE”。
5、若开机不设定下限值，直接按启动键，被测物阻值10M以上，显示“EEEE”，然后按复位键，设定下 限值或按常规键，仪器才能进入正常工作状态。
6、只要测量超限，仪器自动切断试验电压，并报警提示，此时只要按复位键，即可返回等待状态。
批准
审核
承办
表格编号：
版别:
文件名称 文件编号
绝缘电阻测试仪作业指导书
版别 受控号
A
页次
2/2
实施日期
设备名称 绝缘电阻测试仪 三种测试过程：
仪器型号
MS2675D
仪器编号
1、不设置测试定时值的测试过程：启动后，定时器正计数，直到按下“复位键”或被测量物超限发生报 警时，此过程适用于手控操作测试。
绝缘电阻越限信号：
当被测物在试验电压下的绝缘电阻小于设置时，仪器会发出连续短促的“嘀－嘀”声，并且“不合格” 灯亮，试验电源被切断，此时应按一次复位键，返回等待状态，重新设定参数。
前面板结构示意图：
批准
表格编号：
版别:
审核
承办
文件名称 文件编号
绝缘电阻测试仪作业指导书
版别 受控号
A
页次
1/2
实施日期
设备名称 绝缘电阻测试仪 仪器型号 MS2675D 仪器编号
仪器操作步骤
一、仪器使用前准备工作
1、确认输入电源电压并可靠接通仪器，确仪器电源开关置于OFF位置，确认接地可靠。
2、确认实验平台绝缘可靠，绝缘垫整洁干净，测试线和夹具绝缘良好并可正常工作。
6、若未设置定时时间或测试启动前定时灯未亮，仪器自动手控测试，定时器启动后正计时，直到按下复 位键。
绝缘电阻测试仪操作指导书—范文
绝缘电阻测试仪操作指导书—范文1.目的
检验产品的绝缘电阻性能指标，确保出厂产品是合格产品。
2.职责
测试人员作业必须规范，准确并及时反馈和记录测试过程中所发生的不良现象。
3.适用范围
本作业程序适用于防爆、隔爆变频器的绝缘电阻测试。
4.使用工具
兆欧表1 台
5.使用方法及注意事项
5.1测量前必须将被测线路或电气设备的电源全部断开，即不允许带
电测绝缘电阻。
并且要查明线路或电气设备上无人工作后方可进行。
5.2测量前应对摇表进行开路校检。
摇表“L”端与“E”端空载时摇
动摇表，其指针应指向“∞”；摇表“L”端与“E”端短接时，摇动摇表其指针应指向“０”。
说明摇表功能良好，可以使用。
5.3测试前必须将被试线路或电气设备接地放电。
测试线路时，必须
取得对方允许后方可进行。
5.4测量时，摇动摇表手柄的速度要均匀１２０r／min 为宜；保持稳
定转速１min 后，取读数，以便躲开吸收电流的影响。
5.5测试过程中两手不得同时接触两根线。
5.6测试完毕应先拆线，后停止摇动摇表。
以防止电气设备向摇表反
充电导致摇表损坏。
5.7测试部位按照不同机型的检验细则要求进行测试。
5.8测试完毕后做好相关记录。
绝缘电阻试验作业指导书
绝缘电阻试验作业指导书一、适用范围本指导书适用于电力一次、二次设备的绝缘电阻、吸收比、极化指数试验。
二、试验基本原理及操作步骤2.1基本原理：绝缘电阻试验是被试绝缘介质（试品）上施加直流试验电压U，流过试验的电流I（即泄漏电流、吸收电流、几何电流矢量和），根据欧姆定律，试品绝缘电阻即R=U/I，绝缘电阻测量一般采用固定输出电压并可直接读数的兆欧表检测，对于一般电力设备如无特殊规定，应测量其60S时的绝缘电阻值，而对于变压器类设备则根据规程规定应测量吸收比（第15S和60S的绝缘电阻数值R60"和R15"来代替，并求出比值R60"/ R15"，这个比值称为吸收比）、极化指数（加压10min时的绝缘电阻与加压1min时的绝缘电阻之比，即R10 ' / R1 '，称为极化指数）。
2.2操作步骤2.2.1试验前应将被试物短接后接地充分放电，特别是大的容性设备应特别注意放电；2.2.2兆欧表完成接线后，应分别进行对零及对无穷，对零时，应启动兆欧表，将测量的高压线（接“L”端子的线）与地线搭接，调节零位，调好零位后，拿开高压线与地线的搭接，调校无穷点；2.2.3用干燥清洁的柔软布擦去被试物的表面污垢，必要时可先用丙酮擦净套管的表面积垢，以消除表面影响；2.2.4根据被试品接线要求，完成被试品本身的接线；2.2.5将兆欧表高压侧接在被试品上，开始计时测量，根据被试品关于绝缘电阻方面的要求，记录各时间点的数值；2.2.6试验完毕或重复进行实验时，必须将被试物短接后对地充分放电。
这样出可以保证安全外，还可提高测试的准确性；2.2.7记录被试设备铭牌、规范、所在位置及气象条件（温度、湿度）等；2.2.8在外界环境不良的条件下如湿度较大等应采用屏蔽环方法进行测量。
2.3试验的两种典型接线方式2.3.1一般接线：被试端子接高压，非被试侧应短路接地。
图1 一般接线2.3.2屏蔽接线法：接线方式见图1，屏蔽应靠近被试高压接线处。
绝缘电阻测试仪实验操作指导书
适用部件
电器件
文件编号
（Q/CNBD08-PCR-07）A1
试验名称
绝缘电阻测试
实验方法与步骤
参考标准
GB/T 4706
企标、试样技术要求
实验准备：
1、开机前检查各导线是否连接良好；
2、检查供电电压（220V）是否正常
实验步骤：
1、按下前面板的电源开关POWER测试仪发出滴的短声。
2、按F3选择测试组，F5切换测试组（ABCDEFGH）如按Enter选择A组测试组。
3、按F4设置A组要求参数，按Enter完成设置。
4、测试线夹住待测产品。
5、按F2进入测试页面。
6、按前面板绿色键START开始测试。
7、高压棒与被测面良好接触，TEST橙色指示灯常亮仪器连续发出滴的声音为正在测试。
1.打开电源
2.测试线夹住产品高压棒良好接触产品
3.按启动键开始测试
4.关闭电源完成测试
编制（日期）
审核（日期）
标准化（日期）
批准（日期）
8、若显示FALL指示及前面板上的红色报警指示灯点亮，同时发出‘都’的长时间报警，判定为不合格。
9、若被测物在测试整个过程中都没有任何异常现象发生时，判定为通过测试
10、断开所有电源，拆除已测产品，完成测试。
检测工具设备
测试线
高压棒
标准要求
按试样要求
测试环境
环境温度
23±2℃
环境湿度
60
绝缘电阻测试仪操作指导书
自检程序完成。
3
测试参数设定：（在进行测试参数设定前，按下“放电”键，使仪器处于放电状态）
3.1 电压设定：
在参数设定窗中，按动“电压”键，进入电压设定功能，根据被测元器件的耐压值，
按动“▲”或“ ”键调整测试电压值，调整完毕后再按“电压”键。
3.2 量程设定：
在量程设定窗口中，按动“自动”键，使“自动”键上方的红色指示灯亮，进行自动
“ ”、 “ ”及“ ”键调整下限值，使下限值恰好为被测元件的最小绝缘电阻，
调整完毕后再按一次“极限“键。
4
测试：
4.1 测试参数设置完毕后，按动模式窗口中的“正常“键，使”正常“键上方的指示灯处
于熄灭状态（即连续测量状态）。
4.2 在功能选择选择窗口中，按动“充电“键，准备进入测试状态，并开启仪器背后的讯
XX 有限公司
作业指导书
文件编号 版本号
标题
绝缘电阻测试仪操作指导书
生效日期
页
次Байду номын сангаас
年月日 第 页共 页
1 2 3 4 4.1 4.2 4.3 4.4
5 5.1 5.1.1 5.1.2
仪器名称：绝缘电阻测试仪。
仪器型号：
仪器用途：用于测量电容器、介质材料的绝缘性能。
准备：
接 AC 220V 电源，按下 POWER 键开机，电源指示灯 ON 亮。
10M~100M
100M~1G
25V
250K~20M
2.5M~25M
25M~250M
250M~2.5G
50V
500K~5M
5M~50M
50M~500M
500M~5G
100V
1M~10M
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、通常运行中合格的绝缘子其最低绝缘电阻应在300MΩ以上。新绝缘子绝缘电阻应在500MΩ以上。
4、放电：将摇表两连接线短路放电。
防止感应电伤人。
4
工作终结验收
1、拆除测试连接线；将摇表、绝缘子等收好。
2、拆除围栏，所有工作人员撤离作业现场。
3、工作负责人确认工作现场无遗留物件。
验收评价
2
存在问题及处理意见
6 操作指导书执行情况评估
评估内容
符合性
优
可操作项
良
不可操作项
可操作性
优
修改项
良
遗漏项
存在问题
改进意见
7、 测量绝缘子绝缘电阻记录表
序号
绝缘子型号
绝缘子测量值
绝缘标准电阻值
判断是否合格
3．2工器具及仪表、材料
√
序号
名称
型号/规格
单位
数量
备注
1
安全帽
顶
2
合格品
2
兆欧表（手摇式绝缘电阻表）
2500V
台
1
合格品
3
遮栏（围栏）
30
米
2
合格品
4
绝缘手套
副
1
合格品
5
纱手套
副
1
6
测试连接线
3
米
2
一根红色、一根黑色，合格品
7
悬式绝缘子
XP-4
片
1
3．3 危险点分析及预控
√
序号
危险点
预控措施
1
人员触电
1、在测量过程中，禁止他人接近被测设备。
2、如发现指针指零，说明被测设备有短路现象，不能再继续摇动，以防表内动圈因过热而损坏。
3、将测试线与试品相连，辅助人员必须戴绝缘手套。
4、测试过程中，如果绝缘电阻迅速下降（到零），应停止测试。说明被测设备有短路现象，以防表内动圈过热而损坏。
3、读数记录判断：转速稳定后，指针停止摆动后，正确读取数值。根据标准正确判断，绝缘子绝缘是否合格。
2、将测量线悬空，不得随意搁置在设备外壳上。
2、摇测：手摇发电机要保持匀速，不可过快或过慢，使指针不停地摆动。适宜的转速为120r／min。测量时，应先手摇发电机保持匀速，将电压升至额定值120r／min后，再将测试线与试品相连，测量完毕，应先将测试线脱离试品后，再关闭电源。以防被试品电压反击，损坏绝缘电阻表。
3
操作测量人员对作业内容明确、安全措施及注意事项明确，危险点告知已确认知晓后签字，由工作负责人宣布开始工作的命令
4.2操作内容及标准
√
序号
操作内容
操作步骤及标准
安全措施注意事项
责任人签字
1
设置遮栏（围栏）
1、工作地点范围设置遮栏（围栏）、四周悬挂警示牌；
防止非工作人员、车辆进入；
2
绝缘子的检查
1、绝缘子的外观检查：检查绝缘子是否完好，是否有裂纹，是否有放电痕迹；
4
测量时，辅助人员必须戴绝缘手套；
5
摇表做开路和短路试验时，辅助人员必须戴绝缘手套；
6
作业区内装设遮栏（围栏），禁止非作业人员进入。
4 操作程序
4．1开工
√
序号
内容
操作人员签字
1
工作负责人办理工作许可手续。
2
工作负责人向操作测量人员对现场安全交底，交待作业内容、人员分工和现场安全措施及注意事项，进行危险点告知。
绝缘子绝缘电阻测量操作指导书
*******
*******
*******
日期年月日
安徽省电力公司
安庆培训基地
1 基本条件
工作任务
绝缘子绝缘电阻的测量
操作指导书编号
SPD201102003
工作条件
本作业项目在停电情况下进行，应在良好天气下进行，如遇雷电、雨雪、大风等天气不得进行作业。
工种
输配电线路工
设备类型
悬式绝缘子（XP-4）
工作组成人员及分工
工作负责人（监护人）1名，操作测量人1名，共2人组成。
作业人员职责
1、工作负责人（监护人）：工作前对操作人员进行安全教育、交待安全注意事项，对整个测量过程中的安全、技术负责，工作结束后总结经验与不足之处，操作时兼任辅助工作。
2、操作测量人：认真学习操作指导书，严格遵守、执行安全规程。
3、表计的开路试验：将接线端钮“L”和“E”开路，摇动表，阻值为“∞”；
1、检查表计外观是否完好，合格证日期在规定时间内；
2、短路试验时，辅助人员必须戴绝缘手套；
3、由于仪表的结构中没有产生反作用力矩的游丝，所以，使用前仪表的指针可随意停在标尺的任意位置上；
4、短路试验时，摇表转动要慢（低速），短接时间要短，瞬间搭接和拿开，以防烧坏表计；
2、绝缘子表面擦拭干净：绝缘子表面用干净的布或棉纱擦拭干净，不得有污物。
1、绝缘子外观完好，无缺陷，否则更换绝缘子；
2、试品表面脏污、油渍等会使其表面泄漏电流增大，表面绝缘下降，为获得正确的测量结果，试品表面干净，以免漏电影响测量的准确度。
绝缘电阻表准备
1、表计的检查：检查表计外观及试验合格证；
2、表计短路试验：兆欧表放在水平位置，防止剧烈振动，将“L”和“E”两个接线柱短路，看指针是否指在“0”；
标准作业时间
20分钟
2引用文件
国家电网公司《现场标准化作业指导书编制导则》
GBJ 233-1990《110～500kV架空电力线路施工及验收规范》
DL/T 5092—1999P《110～500kV架空送电线路设计技术规程》
国家电网公司电业安全工作规程（电力线路部分）
DL/T 741-2001架空送电线路运行规程
3 测量前准备
3．1准备工作安排
√
序号
内容
标准
责任人
备注
1
和机械强度必须符合有关规程规定，仪表、材料准备。
2
标准化操作指导书学习
明确危险点及预控措施、安全注意事项、作业步骤、人员及作业任务分工。
3
履行工作票手续，口头或电话命令执行
国家电网公司电业安全工作规程（电力线路部分）中相关规定及各单位自行制订的工作许可和工作票管理规定
4、工作负责人向工作许可人汇报，履行工作终结手续。
5、整理测量的绝缘子电阻值记录资料并归档。
1、拆除连接线，将仪表和绝缘子收好。
2、工作负责人确认全体作业人员撤离作业现场，工作现场无遗留物件，安全措施全部拆除后，方可履行工作终结手续。
4.3 消缺记录
√
序号
缺陷内容
消缺人员签字
5验收总结
序号
试验总结
1
1、测量时防止电击，摇动表时禁止接线和拆测试连接线。
2、测量时，辅助人员必须戴绝缘手套；
2
落物伤人
1、作业区内装设遮栏（围栏），禁止非作业人员进入。
3．4安全措施
√
序号
内容
1
测量工作应有二人进行，一人操作测量，一人监护。
2
测量前必须确定该杆塔属于工作范围内、杆塔接地装置确认已断电。
3
摇测仪表时，禁止人员触及绝缘子和测试连接线。
5、摇动表计时，左手按住兆欧表，右手顺时针摇动摇把；
6、摇表指针不能指到“∞”或“0”位置，表明绝缘电阻表有故障，应经检查修理后再使用。
3
绝缘子绝缘电阻测量
1、接线：连接导线选用绝缘良好的单支多股铜芯绝缘线；将表的“L”和“E”两个接线柱分别接在绝缘子的金属和瓷质部分。（注意摇测前，L端不接）
1、为防止接线因绝缘不良造成测量误差，兆欧表连接线应用绝缘良好的单支多股软线，不得使用裸导线、单股绝缘硬导线、双股并行线和绞线，否则会因线间的绝缘电阻而影响测量结果；而且测量时两根线不要绞在一起，并尽可能短些，以免引起测量误差；
