旋风分离器
第6章 旋风分离器
集气筒
烟气出口
烟气入口
分离单管 隔热耐磨单层衬里 吊筒
集尘室
6.3 旋风分离器内气固两相流动规律
颗粒的分离是在含尘气流在分离器中的运动过程中实现的， 因此，分离器内气固两相的流动分布规律是决定分离性能的主 要因素 。
6.3.1 旋风分离器内气相流动规律
(1) 三维气流速度方向的定义
R
θ
C(dp)/Ci(dp)
1.20 1.00 0.80 0.60 0.40
dp=3μm dp=5μm dp＝8μm dp＝12μm dp＝16μm
0.20
0.00 0.00 0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80 0.90 1.00 r/R
图5－5 主要分离空间内颗粒粒级浓度沿径向分布(z=225)
(1) 分离器内颗粒浓度分布－沿壁面条带形螺旋线状分布
6.3.2 旋风分离器内固相流动分布规律
(2) 分离器内颗粒浓度分布－沿径向外高内低
6.3.2 旋风分离器内固相流动分布规律
(2) 分离器内颗粒浓度分布－沿径向外高内低
密相区
密相区
密相区
稀相区
稀相区
6.3.2 旋风分离器内固相流动分布规律
6.3.2 旋风分离器内固相流动分布规律
(3) CLK型(扩散型)
筒体下部为一倒锥形，并在底部装有倒置 的顶部开孔的漏斗形挡灰盘，其下沿与四壁底 圈留有齿缝。这种结构的作用是防止返回气流 将落下的粉尘重新卷起，因而提高了除尘效率， 尤其对直径10μm以下颗粒，效果更为明显，它 适用于净化颗粒浓度高的气体。
(4) CZT型(长锥型)
具有较长的锥体，一般采用锥体 长度为2.8D。体积小、用料省、除尘 效率高，适用于捕集非黏性的金属、 矿物、纤维性粉尘、刨花和木屑，特 别对纤维性的棉尘除尘效率几乎为 100%。

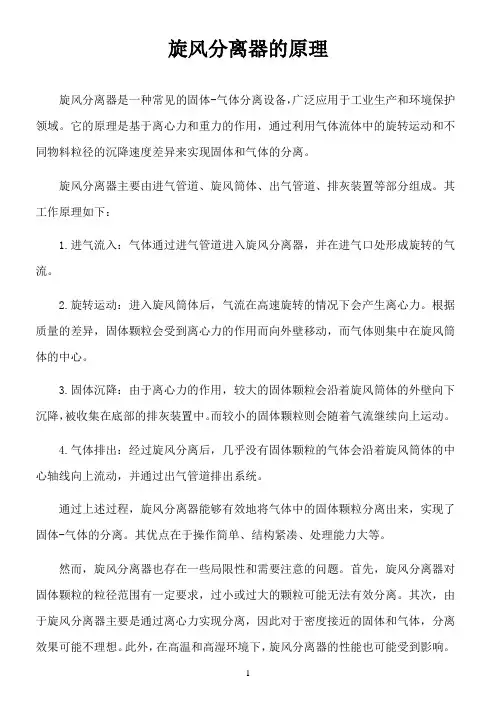

旋风分离器的原理
旋风分离器的原理旋风分离器是一种常见的固体-气体分离设备，广泛应用于工业生产和环境保护领域。
它的原理是基于离心力和重力的作用，通过利用气体流体中的旋转运动和不同物料粒径的沉降速度差异来实现固体和气体的分离。
旋风分离器主要由进气管道、旋风筒体、出气管道、排灰装置等部分组成。
其工作原理如下：1.进气流入：气体通过进气管道进入旋风分离器，并在进气口处形成旋转的气流。
2.旋转运动：进入旋风筒体后，气流在高速旋转的情况下会产生离心力。
根据质量的差异，固体颗粒会受到离心力的作用而向外壁移动，而气体则集中在旋风筒体的中心。
3.固体沉降：由于离心力的作用，较大的固体颗粒会沿着旋风筒体的外壁向下沉降，被收集在底部的排灰装置中。
而较小的固体颗粒则会随着气流继续向上运动。
4.气体排出：经过旋风分离后，几乎没有固体颗粒的气体会沿着旋风筒体的中心轴线向上流动，并通过出气管道排出系统。
通过上述过程，旋风分离器能够有效地将气体中的固体颗粒分离出来，实现了固体-气体的分离。
其优点在于操作简单、结构紧凑、处理能力大等。
然而，旋风分离器也存在一些局限性和需要注意的问题。
首先，旋风分离器对固体颗粒的粒径范围有一定要求，过小或过大的颗粒可能无法有效分离。
其次，由于旋风分离器主要是通过离心力实现分离，因此对于密度接近的固体和气体，分离效果可能不理想。
此外，在高温和高湿环境下，旋风分离器的性能也可能受到影响。
为了提高旋风分离器的分离效果，可以采取一些措施。
例如，增加旋风筒体的长度和直径比，可以增加分离效率。
同时，在进气口设置导流板或旋风导流装置，可以更好地引导气流的旋转和固体颗粒的沉降。
除了常见的工业应用，旋风分离器在环境保护领域也有广泛的应用。
例如，在空气污染控制中，旋风分离器可以用于去除工业废气中的颗粒物，减少对大气的污染。
在粉尘收集系统中，旋风分离器可以作为预处理设备，将较大的颗粒物分离出来，保护后续过滤设备的正常运行。
总之，旋风分离器是一种基于离心力和重力原理的固体-气体分离设备。

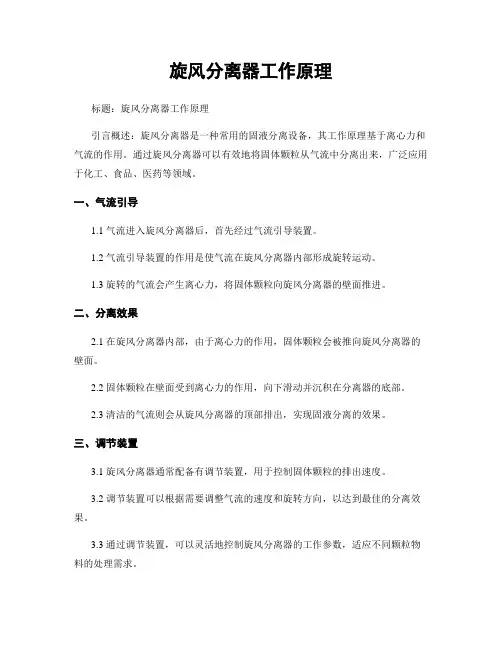

旋风分离器工作原理
旋风分离器工作原理
旋风分离器是一种常用的气固分离设备，主要用于将气体中的固体颗粒分离出来。
它的工作原理基于离心力温和体流动的特性。
工作原理如下：
1. 气体进入旋风分离器：气体通过进气口进入旋风分离器的圆筒形腔体。
2. 形成旋涡：当气体进入腔体后，由于腔体内部的设计和进气口的布置，气体开始形成旋涡。
3. 离心力作用：由于旋涡的形成，气体中的固体颗粒受到离心力的作用，被迫向外壁挪移。
4. 固体颗粒沉积：固体颗粒在离心力的作用下，沉积到旋风分离器的外壁。
5. 净化后的气体排出：经过离心分离后，净化后的气体从旋风分离器的顶部或者侧部排出。
旋风分离器的工作原理基于气体中固体颗粒的密度和尺寸的差异。
由于固体颗粒比气体密度大，且受到离心力的作用，固体颗粒会沉积到旋风分离器的外壁，而净化后的气体则从顶部或者侧部排出。
旋风分离器的工作原理使得它在许多行业中得到广泛应用。
例如，在工业生产中，旋风分离器常用于除尘和颗粒物分离。
在环保设备中，旋风分离器可以用于废气处理和粉尘净化。
此外，在冶金、化工、建造等领域，旋风分离器也有着重要的应用。
需要注意的是，旋风分离器的分离效果受到多种因素的影响，如气体流速、进气口尺寸、分离器尺寸等。
因此，在实际应用中，需要根据具体的工艺要求和处理对象的特性来选择合适的旋风分离器。
总结起来，旋风分离器通过利用离心力温和体流动的特性，将气体中的固体颗粒分离出来。
它的工作原理简单而有效，广泛应用于除尘、废气处理和颗粒物分离等领域。
旋风分离器工作原理
旋风分离器工作原理旋风分离器是一种常用的气固分离设备，广泛应用于工业生产中。
它通过利用气体流动中的离心力和惯性力将气体中的固体颗粒分离出来，从而实现气固分离的目的。
下面将详细介绍旋风分离器的工作原理。
1. 基本结构旋风分离器主要由筒体、进气口、出气口、旋风筒和底部排渣口等组成。
筒体通常为圆柱形，进气口位于筒体的上部，出气口位于筒体的侧部，旋风筒位于筒体的中间位置，底部排渣口位于筒体的底部。
2. 工作原理当气体通过进气口进入旋风分离器时，由于进气口的设计使气体以一定的速度进入筒体。
在筒体内部，气体味形成一个旋转的气流，即旋风。
旋风筒的设计使得气流在筒体内部形成一个旋转的涡流，而固体颗粒则因为惯性作用而被甩到筒体的壁面。
3. 分离效果在旋风分离器中，固体颗粒的分离效果取决于颗粒的大小、密度温和流的速度。
较大和较重的颗粒由于惯性力的作用，会被甩到筒体的壁面，而较小和较轻的颗粒则会随着气流通过出气口排出。
因此，旋风分离器可以实现对不同粒径的固体颗粒进行有效的分离。
4. 应用领域旋风分离器广泛应用于各个行业，特殊是在粉体处理温和体净化方面。
例如，在煤炭工业中，旋风分离器常用于煤粉的分离和净化，可以将煤粉中的杂质和灰分分离出来，提高燃烧效率。
在化工工业中，旋风分离器常用于气体固体分离，可以将工业废气中的固体颗粒去除，保护环境。
5. 优点和局限性旋风分离器具有结构简单、操作方便、分离效果好等优点。
它不需要额外的能源供给，只依靠气流本身的动能就可以实现分离。
然而，旋风分离器也存在一些局限性，例如对于细小颗粒的分离效果较差，容易产生阻力，需要定期清理。
总结：旋风分离器是一种常用的气固分离设备，利用气体流动中的离心力和惯性力将气体中的固体颗粒分离出来。
它的工作原理是通过筒体内部的旋风筒使气流形成旋转的涡流，固体颗粒被甩到筒体的壁面，而气流则通过出气口排出。
旋风分离器广泛应用于粉体处理温和体净化领域，具有结构简单、操作方便、分离效果好等优点。
旋风分离器工作原理
旋风分离器工作原理
旋风分离器是一种常用的粉尘分离设备，广泛应用于工业生产过程中的粉尘处理和空气净化领域。
其工作原理基于离心力和重力的作用，通过旋转气流的方式将粉尘颗粒从气体中分离出来。
旋风分离器主要由进气口、旋风筒、出料口和排气口等组成。
当气体通过进气口进入旋风筒时，由于旋风筒内部的特殊结构设计，气流开始产生旋转运动。
在旋转运动的过程中，气流中的粉尘颗粒受到离心力的作用，被迫向外部壁面移动。
由于粉尘颗粒的质量较大，受到离心力的作用后，会沿着旋风筒的壁面向下滑动，并最终通过出料口排出旋风筒。
而相对较轻的气体则在旋风筒的中心部分继续向上流动，并通过排气口排出旋风分离器。
旋风分离器的分离效果主要取决于其内部的设计结构和气流速度。
一般来说，较高的气流速度和合理的设计结构可以提高分离效果。
在旋风筒的设计中，通常会设置导流板或导流环等装置，用于引导气流的旋转运动，增加离心力的作用。
此外，旋风分离器还可以通过调节进气口和排气口的尺寸来控制气流速度和分离效果。
当气流速度较高时，分离效果会更好，但同时也会增加能耗。
因此，在实际应用中，需要根据具体的粉尘处理要求和经济性考虑来确定最佳的工作参数。
总结起来，旋风分离器通过利用离心力和重力的作用，将气体中的粉尘颗粒从气流中分离出来。
其工作原理简单有效，适用于各种粉尘处理和空气净化场合。
在实际应用中，需要根据具体要求和经济性考虑来选择合适的旋风分离器，并调节工作参数以达到最佳的分离效果。
旋风分离器工作原理
旋风分离器工作原理标题：旋风分离器工作原理引言概述：旋风分离器是一种常用的固液分离设备，其工作原理基于离心力和气流的作用。
通过旋风分离器可以有效地将固体颗粒从气流中分离出来，广泛应用于化工、食品、医药等领域。
一、气流引导1.1 气流进入旋风分离器后，首先经过气流引导装置。
1.2 气流引导装置的作用是使气流在旋风分离器内部形成旋转运动。
1.3 旋转的气流会产生离心力，将固体颗粒向旋风分离器的壁面推进。
二、分离效果2.1 在旋风分离器内部，由于离心力的作用，固体颗粒会被推向旋风分离器的壁面。
2.2 固体颗粒在壁面受到离心力的作用，向下滑动并沉积在分离器的底部。
2.3 清洁的气流则会从旋风分离器的顶部排出，实现固液分离的效果。
三、调节装置3.1 旋风分离器通常配备有调节装置，用于控制固体颗粒的排出速度。
3.2 调节装置可以根据需要调整气流的速度和旋转方向，以达到最佳的分离效果。
3.3 通过调节装置，可以灵活地控制旋风分离器的工作参数，适应不同颗粒物料的处理需求。
四、清洗系统4.1 为了保持旋风分离器的高效工作，通常需要配备清洗系统。
4.2 清洗系统可以定期清洗旋风分离器内部的固体颗粒积聚，防止堵塞影响分离效果。
4.3 清洗系统可以采用水冲洗或气体吹扫等方式，保持旋风分离器的清洁状态。
五、应用领域5.1 旋风分离器广泛应用于化工行业，用于固液分离、粉尘收集等工艺。
5.2 在食品加工领域，旋风分离器可以用于分离杂质、提高产品质量。
5.3 医药行业也常用旋风分离器进行固液分离，保证药品的纯度和质量。
结论：旋风分离器通过气流引导、分离效果、调节装置、清洗系统和应用领域等方面的工作原理，实现了高效的固液分离效果，为各行业提供了重要的固体颗粒处理解决方案。
旋风分离器工作原理
旋风分离器工作原理标题：旋风分离器工作原理引言概述：旋风分离器是一种常用的固液分离设备，广泛应用于化工、食品、医药等领域。
其工作原理是利用气流在旋风内部产生离心力，将固体颗粒和气体分离。
下面将详细介绍旋风分离器的工作原理。
一、气体和固体颗粒进入旋风分离器1.1 气体和固体颗粒混合进入旋风分离器的进料口。
1.2 进入旋风分离器的气体和固体颗粒经过导流器，形成旋转气流。
1.3 旋转气流在旋风分离器内部产生高速旋转，形成离心力。
二、固体颗粒被分离出来2.1 由于固体颗粒的惯性作用，固体颗粒被离心力推向旋风分离器的壁面。
2.2 固体颗粒在离心力的作用下沿着壁面向下滑动。
2.3 固体颗粒最终被收集在旋风分离器的底部。
三、清洁气体被排出3.1 在固体颗粒被分离出来的同时，清洁的气体则通过旋风分离器的中心部分向上排出。
3.2 清洁气体经过旋风分离器的出料口排出。
3.3 通过旋风分离器分离的气体可以继续被利用或者排放到大气中。
四、旋风分离器的优点4.1 旋风分离器结构简单，操作方便。
4.2 旋风分离器分离效率高，可广泛应用于各种领域。
4.3 旋风分离器对固液颗粒大小范围适应性强。
五、旋风分离器的应用领域5.1 化工行业：用于气固分离、粉尘回收等。
5.2 食品行业：用于粉尘分离、粉末输送等。
5.3 医药行业：用于药粉分离、气体净化等。
结论：旋风分离器作为一种高效的固液分离设备，在各个行业都有着广泛的应用。
了解其工作原理有助于更好地使用和维护旋风分离器，提高生产效率和产品质量。
旋风分离器工作原理
旋风分离器工作原理
旋风分离器是一种常用的固体物料分离设备，其工作原理是利用旋转气流的作用将混合物中的固体物料与气体分离。
旋风分离器的主要组成部分包括进料口、旋风筒、排料口和排气口。
混合物通过进料口进入旋风筒，然后在高速旋转的气流的作用下产生离心力，由于固体物料的质量较大，所以会被离心力作用向壁面移动。
而气体由于其质量较轻，能够通过旋风筒的排气口排出。
在旋风分离器中，固体物料会在旋风筒内沿着壁面形成一层薄薄的固体物料层，同时固体物料会受到离心力的作用，沿着螺旋状路径向下移动。
当固体物料到达排料口时，根据不同的设计，可以采用不同的方式将其排出。
旋风分离器工作原理的关键在于气流的旋转。
气流的旋转会产生一个空心的旋风筒，在旋风筒内部，固体物料受到离心力作用向外移动，而气体则靠近旋风筒的中心部分，然后通过排气口排出。
旋风分离器的工作原理可以通过控制气流速度、旋风筒尺寸、进料口和排料口的位置等参数进行调节，从而实现对固体物料的粒度和分离效果的控制。
此外，旋风分离器还可以根据需要进行多级分离，提高分离效率。
总体来说，旋风分离器工作原理是基于气流的旋转和离心力的作用，通过分离固体物料和气体来实现物质的分离。
旋风分离器参数
旋风分离器参数旋风分离器是一种广泛应用于工业生产中的气固分离设备，主要用于处理含有固体颗粒的气流。
它的工作原理是利用离心力将颗粒从气流中分离出来，从而实现气固分离的目的。
旋风分离器的结构简单、操作方便、处理能力大，因此在很多领域都有广泛的应用。
本文将对旋风分离器的参数进行详细介绍。
1. 入口速度：旋风分离器的入口速度是指气体进入旋风分离器的速度，通常用符号u表示。
入口速度的大小直接影响到旋风分离器的分离效果和处理能力。
一般来说，入口速度越大，离心力越大，颗粒分离效果越好。
但是，入口速度过大会导致气体在旋风分离器内的停留时间过短，从而影响分离效果。
因此，需要根据实际情况选择合适的入口速度。
2. 颗粒粒径：旋风分离器可以处理的颗粒粒径范围较广，但不同粒径的颗粒对旋风分离器的分离效果有很大影响。
一般来说，颗粒粒径越大，离心力越大，分离效果越好。
但是，颗粒粒径过大会导致颗粒在旋风分离器内的运动轨迹不稳定，从而影响分离效果。
因此，需要根据实际情况选择合适的颗粒粒径。
3. 气体流量：旋风分离器的气体流量是指单位时间内通过旋风分离器的气体体积，通常用符号Q表示。
气体流量的大小直接影响到旋风分离器的处理能力和分离效果。
一般来说，气体流量越大，处理能力越强，但同时离心力也会增大，导致颗粒分离效果变差。
因此，需要根据实际情况选择合适的气体流量。
4. 旋风分离器直径：旋风分离器的直径是指旋风分离器内腔的直径，通常用符号D表示。
旋风分离器直径的大小直接影响到旋风分离器的处理能力和分离效果。
一般来说，旋风分离器直径越大，处理能力越强，但同时设备的体积和重量也会增大。
因此，需要根据实际情况选择合适的旋风分离器直径。
5. 旋风分离器高度：旋风分离器的高度是指旋风分离器内腔的高度，通常用符号H表示。
旋风分离器高度的大小直接影响到旋风分离器的处理能力和分离效果。
一般来说，旋风分离器高度越大，处理能力越强，但同时设备的体积和重量也会增大。
旋风分离器的工作原理
旋风分离器的工作原理
旋风分离器是一种常见的气固分离设备，它的工作原理基于离心力的作用。
它用于将气体中的固体颗粒分离出来，常用于粉尘、灰尘等固体颗粒的分离。
旋风分离器的工作原理如下：
1. 气流进入旋风分离器：气流和固体颗粒混合进入旋风分离器的进料口。
2. 旋转气流的产生：气流通过进料口后，被导流器引导形成旋转气流。
导流器位于旋风分离器的入口处，它的作用是改变气流方向，使气流绕着旋风分离器的中心轴旋转。
3. 离心力的作用：旋转的气流在旋风分离器的内壁上形成螺旋状运动。
由于气体的质量比固体颗粒小，所以气体在离心力的作用下靠近旋风分离器的中心轴运动，形成内旋气流。
相反，固体颗粒由于惯性效应，会趋向旋风分离器的外壁，形成外旋流。
4. 固体颗粒的分离：随着气流在旋风分离器内部运动，固体颗粒受到离心力的作用逐渐向旋风分离器的外壁靠拢。
当固体颗粒靠近旋风分离器的底部时，它们会受到高速旋转气流的抛离，被带出旋风分离器。
5. 净化后的气体排出：固体颗粒被分离后，净化后的气体从旋风分离器的顶部排出。
净化后的气体可以进一步进行处理或排
放。
通过利用气流的离心力，旋风分离器能够有效分离气体中的固体颗粒，并将其收集或排放出去。
工作原理简单并且操作方便，因此旋风分离器被广泛应用于工业生产和环境保护等领域。
旋风分离器内部结构
旋风分离器是一种用于分离固体颗粒与气体或液体的设备，其内部结构通常包括以下几个主要组成部分：
1.进料管道：进料管道是将含固体颗粒的气体或液体导入旋风分离器的入口。
进料管道通常位于分离器的顶部，有时会配备喷嘴或旋转装置，以使进料流能够形成旋转运动。
2.旋风体：旋风体是旋风分离器的核心组件，通常采用圆锥形或圆筒形结构。
在旋风体内部，气体或液体会形成旋转运动，从而产生离心力，引起固体颗粒的离心沉降。
3.出料管道：在旋风分离器的底部，设置有出料管道，用于排出分离后的固体颗粒。
出料管道通常具有适当的形状和尺寸，以确保固体颗粒的有效排放。
4.出气口：分离后的气体或液体通过出气口自旋风分离器的顶部排出。
出气口通常位于进料管道的上方，可避免固体颗粒随气体或液体一同排出。
5.废气排放管道：如果旋风分离器的气体中含有可排放的废气，需安装废气排放管道，将废气排放到外部环境中。
除上述组成部分外，旋风分离器还可能包括进气调节阀、压力表、液位计等附属设备，以实现对气体或液体的精确控制和监测。
需要注意的是，具体的旋风分离器内部结构和设计会根据不同的应用场景和需求而有所差异。
在实际操作中，应根据具体工艺要求和相关规范，进行合理设计和选择合适的材料，以确保旋风分离器的高效运行和分离效果。
化工原理旋风分离器的原理
化工原理旋风分离器的原理旋风分离器（Cyclone Separator）是一种常用的气固分离装置，主要用于分离粉尘、颗粒物和颗粒物悬浮在气体中的颗粒物。
其原理基于离心力和惯性作用，通过引导气体在内部高速旋转产生的离心力，使颗粒物被分离出来，而干净的气体则从分离器的顶部排出。
旋风分离器的结构一般由圆筒形体、进气管、排气管和底部的渣筒组成。
进气管通常位于分离器的侧面，以使气体与旋风分离器呈相切的方式进入。
当气体进入分离器后，它会沿着圆筒形体逆时针方向旋转，形成一个高速的旋风流。
由于旋律流的离心力作用，重粒子被迫向圆筒形体壁移动，并在壁面上沉积下来，形成渣筒中的颗粒物沉积物。
而较小的颗粒则随气流继续向上运动，经过细分区，最终被排入旋风分离器顶部的排气管中，而洁净的气体则被排放出来。
旋风分离器的分离效果由多种因素决定，其中包括被分离物料的颗粒尺寸、密度、形状、气体流速等。
较小的颗粒物往往难以完全分离，可能会随着气流一起排放出去，因此需要结合其他设备来进一步提高分离效果。
旋风分离器的工作原理可以通过以下步骤来描述：1. 进气：气体通过进气管进入旋风分离器，产生高速旋流。
进气管的设计和位置对分离效果有重要影响，它们的目标是将气体尽可能均匀地引导入分离器，并确保沿着一定的旋转路径。
2. 旋转：气体在进入分离器后会形成一个高速旋流，即由中心向边缘形成的旋涡流。
这种旋流由于离心力的作用，将重颗粒物向外侧推动，使其与分离器内壁接触。
3. 分离：由于离心力作用，重颗粒物被迫向分离器内壁移动，并在壁面上沉积下来。
这些沉积物集中在分离器底部的渣筒中，可以定期清除。
较小的颗粒物随着气流继续向上运动。
4. 排气：经过分离过程后，气体中的较小颗粒物进入细分区，此区域的设计有助于进一步分离颗粒物，并使洁净的气体从分离器顶部的排气管中排出。
尽管旋风分离器在分离气固两相时具有较高的效率和较低的能耗，但它也存在一些限制。
例如，旋风分离器对颗粒物的粒径范围有一定要求，过大或过小的颗粒难以有效分离。
旋风分离器
旋风除尘器在净化设备中应用得最为广泛。 改进型的旋风分离器在部分装置中可以 取代尾气过滤设备。
布袋除尘器
布袋除尘器的工作机理是含尘烟气通过过滤材料 ，尘粒被过滤下来，过滤材料捕 集粗粒粉尘主要靠惯性碰撞作用 ，捕集细粒粉尘主要靠扩散和筛分作用 。滤料的粉尘 层也有一定的过滤作用。
布袋除尘器除尘效果的优劣与多种因素有关 ，但主要取决于滤料。布袋除尘器的 滤料就是合成纤维、天然纤维或玻璃纤维织成的布或毡 。根据需要再把布或毡缝成圆 筒 或 扁 平 形 滤 袋 。根 据 烟 气 性 质 ，选 择 出 适 合 于 应 用 条 件 的 滤 料 。通 常 ，在 烟 气 温 度 低于120℃，要求滤料具有耐酸性和耐久性的情况下 ，常选用涤纶绒布和涤纶针刺毡 ； 在 处 理 高 温 烟 气 (<250 ℃)时 ，主 要 选 用 石 墨 化 玻 璃 丝 布 ；在 某 些 特 殊 情 况 下 ，选 用 炭 素纤维滤料等。
●箱体经过气密性设计，并以煤油检漏，最大程度上减少漏风。 ●整台设备由 PLC 机控制，实现自动清灰、卸灰、自动温度控制及超温报幕。 还有很多 包括各种除尘器 除尘设备 请访问： 影响除尘布袋使用寿命的主要因素 延长布袋寿命的注意事项： 1、除尘布袋的堵塞。布袋发生堵塞时，使阻力增高，可由压差计的读数增大表 现出来。布袋堵塞是引起布袋磨损、穿孔、脱落等现象的主要原因。 引起除尘布袋堵塞的原因，按下表进行检查并维修。一般采取下列措施： ①暂时地加强清灰，以消除布袋的堵塞； ②部分或全部更换布袋； ③调整安装和运行条件。
旋风器突出的优点是它的 经济 性以及结构和设计较为简单。由于没有运动部件所需的 维修和保养相对较少，选用合适的材料和结构形式，对一些特殊操作 应用 条件(如高温， 高压，腐蚀性气体环境等)也可以使用。
旋风分离器标准尺寸计算
旋风分离器标准尺寸计算
旋风分离器是一种用于分离固体颗粒和气体的设备，其尺寸的
计算涉及多个因素。
首先，需要考虑分离器的处理能力，即单位时
间内处理的气体体积和固体颗粒质量。
其次，还需要考虑气体流速、固体颗粒的密度和尺寸分布、分离效率等因素。
一般来说，计算标准尺寸时需要考虑以下几个步骤：
1. 确定处理能力，根据实际需求确定分离器的处理能力，通常
以气体流量或固体颗粒质量来衡量。
2. 确定气体流速，根据气体流速确定分离器的尺寸，通常需要
考虑气体流速对固体颗粒的携带能力。
3. 确定分离效率，根据所需的分离效率确定分离器的尺寸，通
常分离效率与分离器的尺寸成正比。
4. 考虑固体颗粒的密度和尺寸分布，不同密度和尺寸的固体颗
粒对分离器尺寸的要求不同，需要综合考虑。
除了上述因素外，还需要考虑分离器的结构形式、材料选择、
操作压力和温度等因素。
总之，计算旋风分离器的标准尺寸是一个
复杂的工程问题，需要综合考虑多个因素才能得出合理的尺寸设计。
旋风分离器原理和结构
五、维护保养
5.1准备工作 • 清洗维护前向调控中心申请，同意后方可
实施清洗维护操作。 • 准备安全警示牌、可燃气体检测仪、隔离
警示带等。 • 检验分离器和排污罐区周围情况，杜绝一
切火种火源。 • 检验、核实排污罐液面高度。 • 准备有关工具。
五、维护保养
5.2检修维护操作 • 关闭分离器进出口球阀。 • 打开分离器放空阀将压力下降到0.2Mpa左右，打开排污
体声音，判明排放旳是水、固体或是气，一旦听到气 流声，立即关闭排污阀。 设备区、排污罐附近禁止一切火种。 作好排污统计，以便分析输气管内天然气气质和拟定 排污周期。
三、操作措施
4.3排污周期
观察站场分离器液位计，根据液位计旳显示 值来拟定排污周期。
分离器前后压差不小于0.2MPa时进行排污操 作
污。 • 排污完毕后再次检验各阀门状态是否正确。 • 验漏 • 整顿工具和收拾现场。 • 向调控中心报告排污操作旳详细时间和排污成
果。
三、操作措施
4.3排污时旳注意事项
开启阀套式排污阀应缓慢平稳，阀旳开度要适中。 关闭分离器阀套式排污阀应迅速，防止天然气冲击波
动。 操作排污阀带压排污时，要用耳仔细诊听排污管内流
四、常见故障及处理
1、 法兰或连接处泄漏运营或升压过程中，使用皂 液法检验，发觉泄漏时必须立即切换流程，停 运事故分离器，然后进行放空排污操作，压力 降为零后方可进行维修操作。
2、 分离器前后压差增大或流量减小； 运营过程中，因为天然气杂质增多或固体颗粒 较多，引起分离器前后压差增大，当超出 0.2MPa时，表白分离器内部出现堵塞，应及时 停运进行检修。若2台以上分离器同步运营时， 当某台分离器后旳流量计旳流量值比其他支路 小30％（此设定值可在运营时调整）时，表白 这路分离器可能堵塞，需进行检修。
旋风分离器的结构和设计原理
旋风分离器的结构和设计原理
旋风分离器是一种常见的粉尘分离设备，它主要通过旋转气流来分离固体颗粒与气体的混合物。
下面我们将介绍旋风分离器的结构和设计原理。
1. 结构：
旋风分离器主要由以下几个组成部分构成：
- 进料管：用于将固体颗粒与气体混合物引入分离器。
- 锥形管道：连接进料管与分离室，它的作用是改变气流的流
速和流向，使之形成旋转气流。
- 分离室：在锥形管道的下方，形成一个大的圆筒状空间，用
于分离固体颗粒与气体。
- 出料管：位于分离室底部，用于排出已分离的固体颗粒。
- 排气管：位于分离室的顶部，用于排出经过分离后的气体。
2. 设计原理：
旋风分离器的工作原理基于气流中固体颗粒与气体的质量差异以及旋转气流的作用。
具体分为以下几个步骤：
- 混合物进入旋风分离器后，沿着进料管进入锥形管道。
- 锥形管道内的气流被迫缩窄，并且因为流体的连续性原理，
流速增大。
随着气流径向加速，固体颗粒会受到离心力的作用，向外运动。
- 在锥形管道的底部，气流经过一个小孔进入分离室，形成一
个旋转的气流场。
由于离心力的作用，固体颗粒会靠近分离室的壁面，并逐渐下沉。
- 固体颗粒最终沉积在分离室的底部，通过出料管排出。
- 分离后的气体则沿着分离室顶部的排气管被排出旋风分离器。
通过这样的分离过程，旋风分离器可以实现对固体颗粒与气体的分离。
设计中，分离室的尺寸和形状以及气流的速度和旋转方式等因素会影响分离效果。
同时，不同的应用场景也需要根据具体要求进行设计和优化。
旋风分离器工作原理
旋风分离器工作原理旋风分离器是一种常用的固液分离设备，主要用于将气体中的固体颗粒分离出来。
它的工作原理基于离心力和空气动力学原理，通过利用气流的旋转和离心力的作用将固体颗粒从气流中分离出来。
旋风分离器主要由进气口、旋风筒、出料口和废气排放口组成。
进气口处有一个导流器，它的作用是引导气流进入旋风筒。
当气流进入旋风筒后，由于导流器的设计和旋风筒内部的特殊结构，气流开始旋转，并形成一个高速旋转的气流环流。
在旋风筒内部，固体颗粒受到气流的离心力作用，被迫向外部壁面移动。
由于离心力的作用，固体颗粒会沿着旋风筒的壁面下降，最终落入出料口处。
而气流则会继续向上流动，通过废气排放口排出系统。
旋风分离器的分离效果受到多个因素的影响，包括气流速度、旋风筒的尺寸和形状、固体颗粒的大小和密度等。
通常情况下，较高的气流速度和较大的旋风筒尺寸可以提高分离效果。
此外，旋风分离器还可以通过调节进气口和出料口的位置来控制分离效果。
旋风分离器在工业生产中有着广泛的应用。
例如，在粉尘收集系统中，旋风分离器可以用来分离空气中的粉尘颗粒，保持环境清洁。
在颗粒物分离和回收过程中，旋风分离器可以将固体颗粒从气流中分离出来，实现固液分离。
此外，旋风分离器还可以用于粉煤灰的处理、颗粒物的分级和废气处理等领域。
总结一下，旋风分离器是一种利用离心力和空气动力学原理进行固液分离的设备。
它通过气流的旋转和离心力的作用将固体颗粒从气流中分离出来。
旋风分离器在工业生产中有着广泛的应用，可以用于粉尘收集、颗粒物分离和回收、粉煤灰处理等领域。
通过调节进气口和出料口的位置以及气流速度等参数，可以实现不同粒径的固体颗粒的分离效果。
旋风分离器工作原理
旋风分离器工作原理标题：旋风分离器工作原理引言概述：旋风分离器是一种常用的颗粒物料分离设备，通过离心力和空气流动原理，将混合物中的颗粒物料温和体进行有效分离。
本文将详细介绍旋风分离器的工作原理。
一、离心力作用1.1 旋风分离器内部结构包括进料口、旋风管、出料口等部份。
1.2 进料口将混合物引入旋风管，形成旋转气流。
1.3 旋风管内部设计成逐渐变窄的结构，加速气流旋转，产生离心力。
二、气体流动原理2.1 旋风分离器内部的气流在离心力的作用下形成旋转运动。
2.2 高速旋转的气流将颗粒物料带入旋风管的内壁，产生离心分离效应。
2.3 颗粒物料受到离心力的作用，沿着旋风管壁向下运动，最终被分离出来。
三、颗粒物料分离3.1 较重的颗粒物料受到离心力作用，沿着旋风管内壁向下运动。
3.2 较轻的气体在旋风管内部形成中心上升的气流。
3.3 颗粒物料温和体被有效分离，颗粒物料被采集在出料口，气体则从旋风分离器的顶部排出。
四、应用领域4.1 旋风分离器广泛应用于粉体物料的分离和回收领域。
4.2 在化工、食品、医药等行业中，旋风分离器被用于颗粒物料的分级和净化。
4.3 旋风分离器还可以用于废气处理、粉尘回收等环保领域。
五、工作原理优势5.1 旋风分离器结构简单，操作方便，维护成本低。
5.2 通过调节进料量温和流速度，可以实现不同颗粒物料的有效分离。
5.3 旋风分离器在工业生产中具有高效、节能的特点，被广泛应用于各个领域。
结论：旋风分离器通过离心力和空气流动原理，实现了颗粒物料温和体的有效分离。
其结构简单，操作方便，具有高效、节能的特点，在工业生产中发挥着重要作用。
希翼通过本文的介绍，读者对旋风分离器的工作原理有更深入的了解。
旋风分离器
旋风分离器工作原理 • 气体以较高的速度进入分离器，在旋分子内部 产生涡流旋动，气流高速旋转，气流中的颗粒 受离心力作用被甩向器壁，在重力的作用下沿 器壁落入桶底，底部设:旋风分离器的使用极为简单，只要连接好管路，关闭排 污阀和检查手孔后即可投入使用，不用人为干预。 • 检查:运行过程中应经常对旋风分离器进行在线检查，注意是 否存在下列问题： • －有无漏气声音、气味、异常震动、噪音； • －分离器本体、各种焊缝及接头有无泄漏、裂纹、变形； • －支座有否损坏、开裂、倾斜、紧固件松动； • －分离器外表面有无油漆剥落、锈蚀等； • －有无其他故障； • 一但发现上述情况应及时排除，严重时应关闭分离器
旋风分离器
旋风分离器的作用,主要性能及特点
• 旋风分离器设备的主要功能是尽可能除去输送 介质气体中携带的固体颗粒杂质和液滴，达到 气固液分离，以保证管道及设备的正常运行。 • －工作温度：-20℃～50℃ • －固体颗粒物过滤精度可达10μm • －固体颗粒物过滤效率可达98% • －带检查人孔
旋风分离器结构图
旋风分离器简述
旋风分离器概述
设备结构及特点 工作原理 旋风分离器的效率的影响因素 停车检查维护
一、设备结构及特点
• 旋风分离器的总体结构 如图所示。主要由布气 室、旋风分离组件、集 气室、集污室和进出口 接管及人孔等部分组成。 旋风分离器的核心部件 是旋风分离组件，它由 多根旋风分离管呈叠加 布置组装而成，旋风分 离器管及旋风子的结构
如右图动画所示（动画引用，如 有侵权请联系删除）
三、旋风分离器的效率的影响因素
影响因素
四、停车检查维护
谢谢！
见右图：
1.筒体；2.锥体；3.进气管；4.排气 管；5.排灰口；6.外旋流；7.内旋 流；8.二次流；9.回流区
一、设备结构及特点
特点
二、工作原理
• 含尘气体由进气管进入旋风 分离器时，气流将由直线运 动变为圆周运动。旋转气流 的绝大部分，沿器壁自圆筒 体呈螺旋形向下朝锥体流动。 此外，颗粒在离心力的作用 下，被甩向器壁，尘粒一旦 与器壁接触，便失去惯性力， 而靠器壁附近的向下轴向速 度的动量沿壁面下落，进入 排灰管，由出粉口落入收集 袋里。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
过去（04-05年间）我们曾经对国内的几家锅炉厂做过调研（济南、上海、杭州），重点考察旋风分离器技术，回厂后对几种分离器做过比较，今天得知您们想了解这方面情况，特介绍如下：
几种旋风分离器性能比较
项目高温绝热旋风分离器高温汽冷旋风分离器高温水冷旋风分离器
结构结构简单，金属外壳内衬耐火防磨材料，外敷保温材料。
结构较复杂，壳体由汽（水）冷管子弯制、手工焊装而成，壳外敷保温、壳内衬25mm厚耐磨料。
壳体采用膜式壁制作，紧贴炉膛布置，为方型水冷。
适应煤种适应于烟煤，另可掺烧优质褐煤或炉渣。
适应各种煤种，包括矸石。
煤种适应性差。
可维修性砌筑要求较高，壳体维修容易。
更换管子难，恢复耐磨层也有一定难度。
汽（水）冷旋风分离器
事故几率低汽水系统，事故频率高。
热惰性大旋风分离器筒体部分小，料褪部分大。
冷却效果无，可降50℃
运行控制汽（水）系统简单起停炉凝结水不易带出，造成积盐、腐蚀。
后燃结焦烧无烟煤易出现后燃结焦。
不易出现。
不易出现。
分离效果在符合粒径要求的条件下可达99．5% 在符合粒径要求的条件下可达99．5%
飞灰含碳较低较低较高
起炉时间 7小时 3小时 3小时
造价低高较高
选择循环流化床锅炉不可避免地会提到效率和防磨问题。
高效的旋风分离器是提高锅炉运行效率的基础保证（虽然有电除尘灰返料等手段，但非主流）。
“哪一种更适合于化工生产用锅炉？”你能稳定采购到什么样的煤种？（必须满足企业的运行成本控制要求）你的用气制度怎样？旋风分离器当然是锅炉选型的重要依据，但其也只是锅炉的一个部件。
煤耗的高低和使用燃煤的关系很大，旋风分离器没有绝对的好，只有适合自己的。
建议楼主综合考虑。
PS：锅炉项目投资很大，原煤参数必须要给锅炉厂家提供准确，尽可能满足今后使用供煤的需要。
（前年对几家锅炉厂家进行过考察，收集到一些信息。
结合其他渠道收集整理的资料如下）
目前我国循环流化床锅炉使用的高效分离器主要有三种:
1、上排气高温旋风分离器(有绝热式和汽冷式)。
PS：水冷式的川锅也在做，俗称“四川独眼龙”，比较有特点。
2、下排气中温绝热旋风分离器。
3、水冷方形分离器。
优缺点：
一、上排气高温旋风分离器
（1）绝热式旋风分离器：耐火防磨保温层内衬厚、热惯性大，冷态点火启动时间长达12~16h；体积大、重量重、支撑困难；维修费用高；散热损失大。
优点是分离效率高。
PS：旋风分离器是循环流化床锅炉烟气流速最高的位置，这种结构的分离器有钢制外壳、绝热块、保温耐火砖、防磨衬里、紧固砖多层组成，对施工质量、耐火材料选择要求很高！
（2）汽冷旋风分离器：风筒内只附设一层40~50mm厚的薄耐火材料层，缩短启停时间和承担一定的热负荷，大大降低了耐火材料重量和维护费用；减少了高温管道和膨胀节，从而降低维护费用；可采用标准保温，使外表温度下降，减少散热损失，可节约燃料费用
0.25%~0.5%；重量和尺寸均有所减小；能在制造车间装配好，整体或分片出厂，减少了现场工作量。
缺点：制造复杂，工艺要求高，因此成本较高。
PS：上排气旋风分离器阻力大，但分离效率高，是国内外主要锅炉公司首选的循环流化床锅炉主导分离器。
但对使用易燃燃料或发热值十分低、灰含量特高（60~80%）的劣质煤，选用分离效率低一些的分离器（如下排气中温旋风分离器，方型水冷旋风分离器是最适宜的。
即能降耗又能达到飞灰再循环要求。
二、下排气中温绝热旋风分离器
华中科技大学研究开发，克服了常规排气旋风分离器的一些缺点。
特点是：向下排气以及特殊结构的导流体。
属于中温旋风分离器，顺应了“Ⅱ”型锅炉的整体布局，保持了“Ⅱ”型锅炉布置的结构特性，与上排器旋风分离器相比，总体尺寸明显减小（可减小占地面积30%左右）。
与高温旋风分离器相比耐温耐磨材料易于解决，成本降低，
热惯性小，提高了可靠性。
具有高效率低阻力的特点。
缺点：带来了前部受热面磨损的问题。
运行实践表明，设计中选取较低流速（4~6m/s），并采用一定的防磨措施（如鳍片），磨损问题得意解决。
（流速和磨损成几何倍数关系）PS:特别适合烧低热值\易燃的燃料，该分离器已在35t/h,75t/h,130t/h循环流化床锅炉上得到广泛应用.
三、高温方形水冷分离器
借鉴循环流化床四壁特别是四角处粒子浓度大的特点提出并开发。
原Pyropower公司和清华大学均有所研究。
优点：分离器膜式水冷壁与燃烧室膜式水冷壁为一体，膨胀问题容易解决；锅炉结构十分紧凑；耐火防磨内衬薄，锅炉冷态启动过程快；散热损失小；维修费用低；有一个进口加速段，分离效率提高。
对劣质煤、易燃尽煤种特别适宜。
PS：已在75t/h、130t/h、220t/h循环流化床锅炉上得到广泛应用。
