水性环氧树脂的制备方法
水性环氧树脂的合成
分类号：学校代码：10426密级：学号：**********硕士学位论文MASTER DEGREE THESIS水性环氧树脂的合成**：******：***学科专业：安全工程专业代码：085224研究方向：化工过程安全2018年6月8日水性环氧树脂的合成摘要随着人们绿色环保意识的不断提高，对印刷品要求也越高，水性油墨因其低挥发性，减轻了大气污染，同时降低了溶剂在包装中的残留，得到广泛应用。
1、本文先将环氧树脂用丙烯酸酯化开环，对生成的环氧酯进行改性，以甲基丙烯酸甲酯（MMA）、苯乙烯（St）、丙烯酸丁酯（BA）和甲基丙烯酸（MAA）为改性单体，以正丁醇为溶剂，采用接枝法合成水性环氧树脂。
通过研究化学试剂用量和不同工艺条件对水性环氧树脂乳液性能的影响，确立了合成油墨用水性环氧树脂的最佳方案为酯化率为75%，软硬单体最佳质量配比为4:1，引发剂用量为3%，硅烷偶联剂用量为4%，反应温度为110℃。
2、以甲基丙烯酸甲酯、苯乙烯、丙烯酸丁酯、甲基丙烯酸为共聚单体，硅烷偶联剂为功能单体制得的水性环氧树脂乳液在室温贮存时不产生交联反应，而在干燥时随着水分的蒸发和中和剂的挥发，体系p H值发生变化，在酸的催化下固化成膜。
研究结果表明,实验制得的水性环氧树脂乳液粒径主要分布在26nm左右，并具有分布窄的特点，室温交联后胶膜透明度、耐水性好，成膜速度快，各项性能更加优异。
3、采用接枝法制备的水性环氧树脂乳液，配以黑色碱性颜料配制成水性油墨。
讨论了水性环氧树脂乳液对水性油墨各性能的影响。
研究显示，随着环氧树脂酯化率的增加，乳液粒径变小，水性油墨的粘度减小，大大提高了乳液的稳定性，而随着交联单体硅烷偶联剂用量的增加，乳液附着牢度增大，耐水性增强，可以满足粘度、细度、附着力及初干性等油墨印刷适性的要求。
4、在实验室的基础实验的基础上，对水性环氧树脂连接料合成的工艺进行了放大，研究确定了工艺设计参数，设计了工艺装置，并对其进行了危险与可操作性分析（HAZOP），确定并完善了各工艺单元的工艺控制措施，形成了完善的带控制点的工艺流程图（PIDs）。
水性环氧树脂分类、特点及制备方法

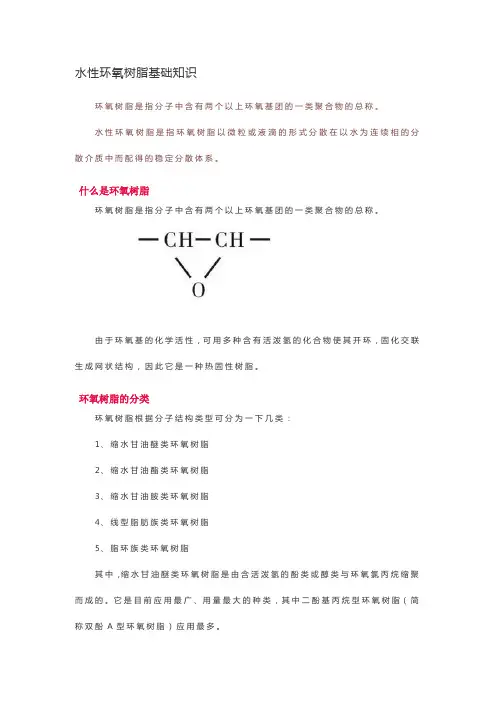

水性环氧树脂基础知识环氧树脂是指分子中含有两个以上环氧基团的一类聚合物的总称。
水性环氧树脂是指环氧树脂以微粒或液滴的形式分散在以水为连续相的分散介质中而配得的稳定分散体系。
什么是环氧树脂环氧树脂是指分子中含有两个以上环氧基团的一类聚合物的总称。
由于环氧基的化学活性，可用多种含有活泼氢的化合物使其开环，固化交联生成网状结构，因此它是一种热固性树脂。
环氧树脂的分类环氧树脂根据分子结构类型可分为一下几类：1、缩水甘油醚类环氧树脂2、缩水甘油酯类环氧树脂3、缩水甘油胺类环氧树脂4、线型脂肪族类环氧树脂5、脂环族类环氧树脂其中，缩水甘油醚类环氧树脂是由含活泼氢的酚类或醇类与环氧氯丙烷缩聚而成的。
它是目前应用最广、用量最大的种类，其中二酚基丙烷型环氧树脂（简称双酚A型环氧树脂）应用最多。
其次是缩水甘油胺类环氧树脂。
环氧树脂的特点环氧树脂（以双酚A型为例）有很多优点：1、力学性能高环氧树脂具有很强的内聚力，分子结构致密。
固化后的环氧体系具有优良的力学性能。
2、附着力强环氧树脂分子链中含有的极性羟基和醚键的存在，使其固化物对金属、陶瓷、玻璃、混凝士、木材等各种物质具有很高的粘附力。
环氧树脂固化时的收缩性低，产生的内应力小，这也有助于提高粘附强度。
3、耐化学品性优良在固化体系中的醚基、苯环和脂肪羟基不易受酸碱侵蚀。
在海水、石油、煤油、10%H2S O4、10%H C l、10%H A c、10%N H3、10%H3P O4和30%N a2C O3中可以用两年；而在50%H2S O4和10%H N O3常温浸泡半年；10%N a O H（100℃）浸泡一个月，性能保持不变。
4、固化收缩率低固化收缩率一般为1％～2％。
是热固性树脂中固化收缩率最小的品种之一。
5、工艺品性好环氧树脂固化时基本上不产生低分子挥发物，所以可低压成型或接触压成型。
能与各种固化剂搭配，制品尺寸稳定、耐性良好和吸水率低。
6、电绝缘性优良环氧树脂的击穿电压可大于35k v/m m，是热固性树脂中介电性能最好的品种之一。
新型改性水性环氧树脂的制备及性能研究
新型改性水性环氧树脂的制备及性能研究摘要：环氧树脂是一种化学性质优异的材料，其中包含环氧基、羟基和醚键等多种活性反应基团，因此在各种领域得到广泛应用。
然而，传统的溶剂型环氧树脂由于其高挥发性有机化合物（VOC）含量已经无法满足现代绿色环保的需求，因此研究环氧树脂水性化技术及其改性化方法就显得非常重要。
通过采用自制反应型表面活性剂作为亲水基团，并加入低分子量环氧树脂等原料进行制备，可以得到环氧当量在800g/eq左右的水性化环氧树脂。
与市售的水性环氧树脂相比，这种材料具有优异的打磨性能和耐水性能，而且干燥性能也更加出色，适合于“湿碰湿”体系。
此外，由于它能添加更少的固化剂，因此也具有更好的性价比。
鉴于此，本文将讨论新型改性水性环氧树脂的植被以及改性后的性能，旨在推广和应用水性化环氧树脂技术，促进经济可持续发展和环保事业的发展。
关键词：水性环氧树脂；制备；性能前言：环氧树脂是一种常用于涂料、粘结剂等产品的树脂基体，由于其具有优异的附着力强、力学性能高、耐化学品性和电绝缘能力等特性，在建筑结构工程、机械零件加工以及航空工业制造等领域得到了广泛应用。
然而，传统的溶剂型环氧树脂存在致毒、挥发性强等问题，因此研究环保、安全而有效的水性环氧树脂已成为专家学者的关注重点。
本研究合成的新型水性环氧树脂具有更大的分子量以及更好的乳化效果，同时与常规水性环氧树脂相比稳定性更佳、早期打磨性能更好、耐水性能更优秀，解决了目前水性环氧树脂存在的一系列问题。
此外，本研究中合成的水性环氧树脂还具有优异的成膜性能，涂层表面光滑、均匀，具有良好的外观效果。
一、水性环氧树脂改性研究进展（一）聚氨酯改性水性环氧树脂聚氨酯具有良好的韧性、耐冲击性和耐腐蚀性等优点，对环氧树脂进行改性可以有效改善其本身的质脆、耐冲击性不足的缺点，提高涂膜的综合性能。
改性方法可以采用物理共混合共聚改性法。
通过将不同粒径的水性聚氨酯与市售水性环氧乳液进行物理共混，当水性聚氨酯粒径为55nm且比例为5%时，可明显增强环氧树脂的韧性，并提高拉伸性能和涂膜的耐冲击性和柔韧性等[1]。
水性环氧树脂合成工艺
水性环氧树脂合成工艺姓名：吴世杰学号：S1511W0716环氧树脂因为杰出的机械性能，良好的耐热性和绝缘性被应用于我们生活的方方面面，小到罐用涂料，防腐蚀涂料，工业地坪涂料，水泥添加剂和混凝土封闭底漆，大到核设施，航空工业粘合剂，无不存在着环氧树脂的身影。
环氧最早可追溯至1909年俄国化学家Prileschajew 用过氧化苯甲醚和烯烃反应生成环氧化合物，这是人类第一次合成环氧树脂，环氧树脂的单体中至少有一个含有环氧基团的化合物，环氧化合物的通式可表示如下：本人研究的课题是水性环氧树脂，环氧树脂是一种热固性高分子材料，水性环氧树脂是指环氧树脂以微粒或液滴的形式分散在以水为连续相的分散介质中而配得的稳定分散体系。
环氧树脂具有物理机械、电绝缘、耐化学品和粘结等方面的优异性能，作为涂料、胶粘剂、层压材料等被广泛应用于国民经济的各个领域。
但由于常用的环氧树脂在使用过程中大多必须使用芳香烃及酮类等有机溶剂来溶解，有机溶剂又具有许多不利于储运和施工的缺点，如易燃、易爆、有毒、污染环境等。
随着社会的进步和人们对环境质量要求的不断提高以及各国环保标准、法规的不断完善，不含或少含可挥发性有机物(VOC)与空气有害污染物(HAP)的环境友好绿色化学品及材料受到广泛关注，环保型的水性环氧树脂便应运而生，并且越来越受到人们的重视，得到迅速发展。
水性环氧树脂可分为水乳型环氧树脂胶液（环氧树脂水乳液）和水溶型环氧树脂胶液（环氧树脂水溶液）两大类。
水乳型环氧树脂胶液包含两层意思，一是将本身不溶于水的环氧树脂在乳化剂作用下，借助于高速搅拌等机械手段使环氧树脂以微粒形式分散在水中，形成稳定的水乳液；二是在环氧树脂的分子结构中引入各种强亲水性基团，使之具有水溶性或自乳化功能。
水溶型环氧树脂胶液是使新制备的环氧树脂自身具有水溶性。
水性环氧树脂不仅具有一般溶剂型环氧树脂的优点，如极高的附着力、固化涂膜的耐腐蚀性、耐化学药品性能、涂膜收缩率小、硬度高、耐磨性好、电气绝缘性能优异等，而且不含有机溶剂或挥发性有机化合物含量较低，不会造成空气污染，能很好地满足人们对环境保护及安全生产的迫切要求。
水性环氧树脂

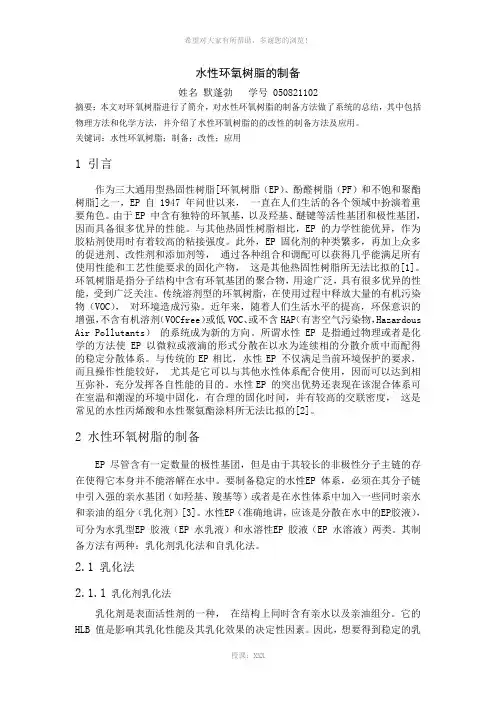

水性环氧树脂的制备姓名默蓬勃学号 050821102摘要：本文对环氧树脂进行了简介，对水性环氧树脂的制备方法做了系统的总结，其中包括物理方法和化学方法，并介绍了水性环氧树脂的的改性的制备方法及应用。
关键词：水性环氧树脂；制备；改性；应用1 引言作为三大通用型热固性树脂[环氧树脂（EP）、酚醛树脂（PF）和不饱和聚酯树脂]之一，EP 自1947 年问世以来，一直在人们生活的各个领域中扮演着重要角色。
由于EP 中含有独特的环氧基，以及羟基、醚键等活性基团和极性基团，因而具备很多优异的性能。
与其他热固性树脂相比，EP 的力学性能优异，作为胶粘剂使用时有着较高的粘接强度。
此外，EP固化剂的种类繁多，再加上众多的促进剂、改性剂和添加剂等，通过各种组合和调配可以获得几乎能满足所有使用性能和工艺性能要求的固化产物，这是其他热固性树脂所无法比拟的[1]。
环氧树脂是指分子结构中含有环氧基团的聚合物，用途广泛，具有很多优异的性能，受到广泛关注。
传统溶剂型的环氧树脂，在使用过程中释放大量的有机污染物（VOC），对环境造成污染。
近年来，随着人们生活水平的提高，环保意识的增强，不含有机溶剂（VOCfree）或低VOC、或不含HAP（有害空气污染物，Hazardous Air Pollutants）的系统成为新的方向。
所谓水性EP 是指通过物理或者是化学的方法使EP 以微粒或液滴的形式分散在以水为连续相的分散介质中而配得的稳定分散体系。
与传统的EP相比，水性EP 不仅满足当前环境保护的要求，而且操作性能较好，尤其是它可以与其他水性体系配合使用，因而可以达到相互弥补，充分发挥各自性能的目的。
水性EP 的突出优势还表现在该混合体系可在室温和潮湿的环境中固化，有合理的固化时间，并有较高的交联密度，这是常见的水性丙烯酸和水性聚氨酯涂料所无法比拟的[2]。
2 水性环氧树脂的制备EP 尽管含有一定数量的极性基团，但是由于其较长的非极性分子主链的存在使得它本身并不能溶解在水中。
水性环氧树脂的合成及其应用1
综述专论化工科技,2009,17(4):46～51SCIENCE &TECHNOLO GY IN CH EMICAL INDUSTR Y收稿日期:2009203207作者简介:余丽丽(1983-),女,浙江衢州人,陕西科技大学硕士生,主要从事高分子合成等方面研究。
3:陕西省星火计划项目(2004kx3210)。
水性环氧树脂的合成及其应用3余丽丽1,李仲谨1,吕世民2,朱 雷1(1.陕西科技大学化学与化工学院,陕西西安710021;2.衢州市统计局,浙江衢州324000)摘 要:对环氧树脂的水性化技术的原理及方法进行了系统的分类及论述。
总结了近期国内外水性环氧树脂的应用进展,并对其应用前景进行了展望。
关键词:水性;环氧树脂;制备;应用中图分类号:TQ 630.7 文献标识码:A 文章编号:100820511(2009)0420046206 环氧树脂1930年由瑞士卡斯坦和美国格林里合成,1947年国外开始了工业化生产。
环氧树脂以其优异的粘结性、耐腐蚀、稳定性、绝缘性及机械强度等特性,被广泛应用于多种金属与非金属材料的粘结、耐腐蚀涂料、电气绝缘材料、复合材料等的制造[1,2]。
常用的环氧树脂大多数为黏稠的液体或固体,不溶于水,溶于有机溶剂。
大多数有机溶剂易挥发、易燃易爆、有毒,环氧树脂的应用受到了一定限制[3,4]。
随着环保意识的增强,以水为溶剂和分散介质的水性环氧树脂越来越受到重视。
水性环氧树脂不但是一种环保型材料,而且清洗方便,储运和使用安全,价格低廉,因而成为环氧树脂应用和发展的方向之一。
水性环氧树脂可分为水乳型环氧树脂和水溶型环氧树脂胶液两种。
其制备方法有三种:非水溶性环氧树脂借助于强烈的机械分散作用和乳化剂形成稳定的水乳液;对环氧树脂改性,使它具有水溶性或水可分散性;合成水溶性环氧树脂。
1 环氧树脂水性化的方法目前,制备水性环氧树脂的方法主要有3种[5]。
1.1 直接乳化法直接乳化法,即机械法。
水性环氧树脂的制备及表征
ｄ ｇｅ ｅｅ ｄｓｕ ｓ ｄ ｉ ｅａｌ ｈ ｔｕ ｔｒ ｆｔｅ ｐｏ ｕ ｔ ｓｃ ａａ ｔｒ ｅ ｙｉｆ ｒｄ ｓ ｅ ｔ ｍ （ ｅ ｒｅｗ ｒ ｉ ｓｅ ｎｄ ｔｉ ｃ ．Ｔ ｅ ｓ ｃｕ ｅｏ ｒｄ ｃ ｈ ｒｃｅｉ ｄ ｂ ｎｒ ｅ ｐ ｃｒ ｒ ｈ树脂之 一 ， 具有优 良的机械 性能 、 电绝缘性能 、 热稳定 性 、 化学 品性和粘 结性 能 ， 广泛 耐 被
应 用 于电 子 电气 、 械 制造 、 机 航 航 天 、 舶 运 输 等 领 域 。 随 着 船 社 会 的发 展 和人 们 环保 意识 的不 断 增 强 ， 以水 为 溶 剂 或 分 散 介 质 的环 氧 树脂 水 性 化 改 性愈 来 愈 受 到 重 视 ， 性 化 改 性 的 环 氧 水
烯 酸 用 量 和 中 和度 对 水 性 环 氧 树 脂 的影 响 。
Ｓ ｎｔ ｓｓ ａ ｙ ｈｅ ｉ ｎｄ Ｃｈａ ａ ｔ ｒ ｚ ｔｏ ｆ Ｗ ａ ｅ ｂ ｒ ｒ ｃ ｅ ｉａ ｉｎ ｏ ｔ ｒ ｏ ｎｅ Ｅｐｏ ｙ Ｒｅ ｉ ｘ ｓｎ
ＬｉＬ ａ ｉｎｇ，Ｗ ａ ｇ Ｐ ｎ ｈ ａ，Ｌｉ ｕ ｈ ａ，Ｚｈ ｕ Ｙｉ ｇ ｉ ｎ ｉｇ ｕ ｕ Ｃｈ ｎ ｕ ｏ ｎ ｙｎｇ，Ｍ ａ ａ ｆｎｇ ｏ Ｘｉｏ ｅ
ｗａｅ ｂ ｒ ｅ ｅ ｏ ｙ ｒ ｓｎ ｓ ｓｅ ｃ ｎ ｐ ｏ ｉｅ ｇ ｏ ｔ ｂ ｌ ｙ ａ ｄ ｓ ａｌｐ ｒｉｌ ｉｅ ｔ ｒ ｏ ｎ ｐ ｘ ｅ ｉ ｙ ｔｍ ａ ｒ ｖｄ ｏ ｄ ｓａ ｉｉ ｎ ｍ ｌ ａ ｔｃｅ ｓｚ ． ｔ Ｋｅ ｏｒ ： ｔｒ ｏ ｎ ｐ ｘ ｅ ｉ ｇ ａｔｐ ｒ ｅ ｔ ｇ ｙＷ ｄｓ ｗａ ｅ ｂ ｒ ｅ ｅ ｏ ｙ ｒ ｓｎ； ｒ ｆ ｅ ｃ ｎ ａ ｅ；ｐ ｒｉｌ ｉｅ； ａ ｔｃｅ ｓｚ ＢＡ ； ＡＡ ； ｔ Ｍ Ｓ
水性环氧树脂制备与性能研究
水性环氧树脂制备与性能研究水性环氧树脂的制备主要有两种方法：溶剂法和乳液法。
溶剂法是将环氧树脂与溶剂相互溶解，然后加入乳化剂与水乳化，形成水性环氧树脂。
这种方法的优点是制备简单，缺点是需要大量溶剂，不符合环境保护要求。
乳液法则是将环氧树脂与乳化剂、助剂等在无溶剂体系中乳化，然后与水相混合得到水性环氧树脂，该方法不需要溶剂，符合环境保护要求，但乳液稳定性较差，需要添加稳定剂。
乳液稳定性是水性环氧树脂的重要性能之一、乳液稳定性好，能够提高涂料的乳液粘度稳定性，降低涂料粘度。
研究表明，在制备水性环氧树脂时，选择合适的乳化剂和稳定剂，并进行适当的调整，能够显著提高乳液的稳定性。
固化性能是指水性环氧树脂在固化过程中的特性。
环氧树脂固化主要通过和固化剂反应来实现，固化剂的选择和用量对固化性能有重要影响。
研究表明，采用多酚固化剂和环氧固化剂的复合固化体系，能够提高水性环氧树脂的固化性能。
表面性能是指水性环氧树脂涂膜的耐磨性、耐腐蚀性、粘结性等性能。
研究表明，通过添加改性剂或添加适量的填料，能够提高水性环氧树脂涂膜的表面性能。
例如，添加硅酮改性剂可以提高涂膜的耐磨性和耐腐蚀性；添加适量的纳米填料可以提高涂膜的硬度和抗划伤性能。
涂膜性能是指水性环氧树脂涂膜的外观质量、光泽度、附着力和耐候性等性能。
涂膜性能的研究主要通过评价涂膜的抗刮强度、黏结强度、耐蚀性、耐候性等指标来评估。
研究表明，在制备水性环氧树脂时，采用合适的乳化剂和固化剂，并进行适当的调整，能够提高涂膜的附着力和耐候性。
总之，水性环氧树脂的制备和性能研究对于推动环境友好型涂料的发展具有重要意义。
未来的研究可以继续深入探索水性环氧树脂的制备方法，优化配方和改性剂的选择，进一步提高水性环氧树脂的性能，满足不同领域的应用需求。
环氧树脂水性化方法
环氧树脂水性化方法水性环氧树脂通常是指环氧树脂以微粒、液滴或胶体形式分散于水相中所形成的乳液、水分散体或水溶液，三者之间的区别在于环氧树脂分散相的粒径不同。
根据制备方法的不同，环氧树脂水性化有以下四种方法：机械法、化学改性法、相反转法和固化剂乳化法等。
1）机械法机械法即直接乳化法，可用球磨机、胶体磨、均氏器等将固体环氧树脂预先磨成微米级的环氧树脂粉末，然后加入乳化剂水溶液，再通过机械搅拌将粒子分散于水中; 或将环氧树脂和乳化剂混合，加热到适当的温度，在激烈的搅拌下逐渐加入水而形成乳液。
用机械法制备水性环氧树脂乳液的优点是工艺简单，所需乳化剂用量较少，但乳液中环氧树脂分散相微粒尺寸较大，粒子形状不规则且尺寸分布较宽，所配得的乳液稳定性差，粒子之间容易相互碰撞而发生凝结现象，并且该乳液的成膜性能也欠佳。
当然提高搅拌分散时的温度可以促进乳化剂分子在环氧树脂微粒表面更为有效地吸附，使得环氧树脂微粒能较为稳定地分散在水相中。
2）化学改性法化学改性法又称自乳化法，即将一些亲水性的基团引入到环氧树脂分子链上，或嵌段或接枝，使环氧树脂获得自乳化的性质，当这种改性聚合物加水进行乳化时，疏水性高聚物分子链就会聚集成微粒，离子基团或极性基团分布在这些微粒的表面，由于带有同种电荷而相互排斥，只要满足一定的动力学条件，就可形成稳定的水性环氧树脂乳液，这是化学改性法制备水性环氧树脂的基本原理。
根据引入的具有表面活性作用的亲水基团性质的不同，化学改性法制备的水性环氧树脂乳液可分为阴离子型、阳离子型和非离子型三种。
a、阴离子型通过适当的方法在环氧树脂分子链中引入羧酸、磺酸等功能性基团，中和成盐后的环氧树脂就具备了水可分散的性质。
常用的改性方法有功能性单体扩链法和自由基接枝改性法。
功能性单体扩链法是利用环氧基与一些低分子扩链剂如氨基酸、氨基苯甲酸、氨基苯磺酸等化合物上的胺基反应，在环氧树脂分子链中引入羧酸、磺酸基团，中和成盐后就可分散在水相中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水性环氧树脂的制备方法
转载于[url][/url]
水性环氧树脂通常是指环氧树脂以微粒、液滴或胶体形式分散于水相中所形成的乳液、水分散体或水溶液，三者之间的区别在于环氧树脂分散相的粒径不同。
根据制备方法的不同，环氧树脂水性化有以下四种方法：机械法、化学改性法、相反转法和固化剂乳化法等。
1）机械法
机械法即直接乳化法，可用球磨机、胶体磨、均氏器等将固体环氧树脂预先磨成微米级的环氧树脂粉末，然后加入乳化剂水溶液，再通过机械搅拌将粒子分散于水中;或将环氧树脂和乳化剂混合，加热到适当的温度，在激烈的搅拌下逐渐加入水而形成乳液。
用机械法制备水性环氧树脂乳液的优点是工艺简单，所需乳化剂用量较少，但乳液中环氧树脂分散相微粒尺寸较大，粒子形状不规则且尺寸分布较宽，所配得的乳液稳定性差，粒子之间容易相互碰撞而发生凝结现象，并且该乳液的成膜性能也欠佳。
当然提高搅拌分散时的温度可以促进乳化剂分子在环氧树脂微粒表面更为有效地吸附，使得环氧树脂微粒能较为稳定地分散在水相中。
2）化学改性法
化学改性法又称自乳化法，即将一些亲水性的基团引入到环氧树脂分子链上，或嵌段或接枝，使环氧树脂获得自乳化的性质，当这种改性聚合物加水进行乳化时，疏水性高聚物分子链就会聚集成微粒，离子基团或极性基团分布在这些微粒的表面，由于带有同种电荷而相互排斥，只要满足一定的动力学条件，就可形成稳定的水性环氧树脂乳液，这是化学改性法制备水性环氧树脂的基本原理。
根据引入的具有表面活性作用的亲水基团性质的不同，化学改性法制备的水性环氧树脂乳液可分为阴离子型、阳离子型和非离子型三种。
a、阴离子型
通过适当的方法在环氧树脂分子链中引入羧酸、磺酸等功能性基团，中和成盐后的环氧树脂就具备了水可分散的性质。
常用的改性方法有功能性单体扩链法和自由基接枝改性法。
功能性单体扩链法是利用环氧基与一些低分子扩链剂如氨基酸、氨基苯甲酸、氨基苯磺酸等化合物上的胺基反应，在环氧树脂分子链中引入羧酸、磺酸基团，中和成盐后就可分散在水相中。
自由基接枝改性法是利用双酚A环氧树脂分子链中的亚甲基活性较大，在过氧化物作用下易于形成自由基，能与乙烯基单体共聚，可将丙烯酸、马来酸酐等单体接枝到环氧树脂分子链中，再中和成盐后就可制得能自乳化的环氧树脂。
b、阳离子型
含胺基的化合物与环氧树脂反应生成含叔胺或季胺碱的环氧树脂，再加入挥发性有机一元弱酸如醋酸中和得到阳离子型的水性环氧树脂。
这类改性后的环氧树脂在实际中应用较少，这是因为水性环氧固化剂通常是含有胺基的碱性化合物，两个组分混合后，体系容易出现破乳和分层现象而影响该体系的使用性能。
c、非离子型
一般多在环氧树脂链上引入亲水性聚氧乙烯基团，同时保证每个改性环氧树脂分子中有两个或两个以上环氧基，所得的改性环氧树脂不用外加乳化剂即能自分散于水中形成乳液。
如用分子量为4000～20000的双环氧端基乳化剂与环氧当量为190的双酚Ａ环氧树脂和双酚Ａ混合，以三苯基膦化氢为催化剂进行反应，可制得含亲水性聚氧乙烯、聚氧丙烯链端的环氧树脂，该树脂不用外加乳化剂便可溶于水，且耐水性增强。
另外，这种方法制得的粒子较细，通常为纳米级，前面两种方法制得的粒子较大，通常为微米级。
从此意义上讲，化学法虽然制备步骤多，成本高，但在某些方面具有实际意义。
在环氧树脂链上引入亲水性聚氧乙烯基团，同时保证每个改性环氧树脂分子上有两个或两个以上环氧基，所得的改性环氧树脂不用外加乳化剂即能自分散于水中形成乳液。
如先用聚氧乙烯二醇、聚氧丙烯二醇和环氧树脂反应，形成端基为环氧基的加成物，利用此加成物和环氧当量为190的双酚A环氧树脂和双酚A混合，以三苯基磷为催化剂进行反应，可得到含有亲水性聚氧乙烯、聚氧丙烯链段的环氧树脂。
这种环氧树脂不用外加乳化剂即可溶于水中，且由于亲水链段包含在环氧树脂分子中，因而增强了涂膜的耐水性。
并且在引入聚氧化乙烯、氧化丙烯链段后，交联固化的网链分子量有所提高，交联密度下降，形成的涂膜有一定的增韧作用。
3)相反转法
相反转是一种制备高分子量环氧树脂乳液较为有效的方法，II型水性环氧树脂涂料体系所用的乳液通常采用相反转方法制备。
相反转原指多组分体系（如油/水/乳化剂）中的连续相在一定条件下相互转化的过程，如在油/水/乳化剂体系中，其连续相由水相向油相（或从油相向水相）的转变，在连续相转变区，体系的界面张力最低，因而分散相的尺寸最小。
通常的制备方法是在高剪切力条件下先将乳化剂与环氧树脂均匀混合，随后在一定的剪切条件下缓慢地向体系中加入水，随着加水量的增加，整个体系逐步由油包水型转变为水包油型，形成均匀稳定的水可稀释体系。
乳化过程通常在常温下进行，对于固态环氧树脂，往往需要借助于少量溶剂和加热使环氧树脂粘度降低后再进行乳化。
4)固化剂乳化法
I型水性环氧树脂体系通常采用固化剂乳化法来制备水性环氧树脂乳液。
这类体系中的环氧树脂一般预先不乳化，而由水性环氧固化剂在使用前混合乳化，因而这类固化剂必须既是交联剂又是乳化剂。
水性环氧固化剂是以多胺为基础，对多胺固化剂进行加成、接枝、扩链和封端，在其分子中引入具有表面活性作用的非离子型表面活性链段，对低分子量的液体环氧树脂具有良好的乳化作用。
用固化剂乳化法制备水性环氧树脂体系的优势是在使用前由固化剂直接乳化环氧树脂，不需考虑环氧树脂乳液的储存稳定性和冻融稳定性；缺点是配得的乳液适用期短。
